自行车内三速行星轮变速装置
内三速变速原理
内三速变速原理自行车是我们日常生活中常见的交通工具之一，而变速器则是自行车中的重要部件之一。
内三速变速器是一种常见的变速器类型，它的原理是什么呢？一、内三速变速器的分类内三速变速器按照结构可以分为两种类型：齿轮式和行星式。
齿轮式内三速变速器是通过不同大小的齿轮组合来实现变速的，而行星式内三速变速器则是通过行星齿轮的组合来实现变速的。
二、内三速变速器的原理1. 齿轮式内三速变速器的原理齿轮式内三速变速器的原理比较简单，它是通过不同大小的齿轮组合来实现变速的。
内三速变速器通常由三个齿轮组成，分别是小齿轮、中齿轮和大齿轮。
当齿轮组合不同时，就可以实现不同的速度。
当齿轮组合为小齿轮和中齿轮时，车速较慢，但是力量大，适合爬坡或者起步；当齿轮组合为中齿轮和大齿轮时，车速较快，但是力量较小，适合平路或者下坡；当齿轮组合为小齿轮和大齿轮时，车速适中，力量也适中，适合长途骑行。
2. 行星式内三速变速器的原理行星式内三速变速器的原理比较复杂，它是通过行星齿轮的组合来实现变速的。
行星齿轮是由太阳轮、行星轮和内齿圈组成的，当太阳轮和行星轮组合时，就可以实现不同的速度。
当太阳轮和内齿圈组合时，车速较慢，但是力量大，适合爬坡或者起步；当行星轮和内齿圈组合时，车速较快，但是力量较小，适合平路或者下坡；当太阳轮和行星轮组合时，车速适中，力量也适中，适合长途骑行。
三、内三速变速器的优缺点内三速变速器相比于其他变速器有以下优点：1. 内三速变速器结构简单，易于维修和更换。
2. 内三速变速器体积小，重量轻，不会增加自行车的负担。
3. 内三速变速器变速平稳，不会出现跳档或者卡档的情况。
但是内三速变速器也有一些缺点：1. 内三速变速器的变速范围较小，只能实现三档变速。
2. 内三速变速器的变速比较粗糙，不能像外置变速器那样实现微调。
3. 内三速变速器的耐久性较差，容易出现故障。
总之，内三速变速器是一种常见的变速器类型，它的原理比较简单，结构也比较小巧，但是变速范围较小，耐久性较差。

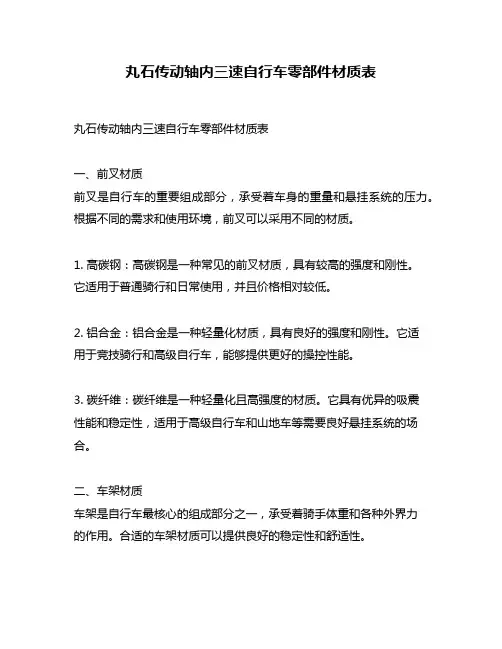

丸石传动轴内三速自行车零部件材质表
