建筑工程测量放线施工标准做法图解课件
建筑工程测量放线施工标准做法图解(施工测量勘察)

建筑工程测量放线施工标准做法图解(施工测量勘察)放线标准做法1、测量工作原则审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致;室内外标高之间的关系是否正确。
实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等)。
2、测量工具A1:所有精密仪器必须经过计量检测,合格后才允许在施工现场使用A2:建立测量仪器台账统一管理,定期维护与保养3、结构测量做法A3:现场建立3个以上三级坐标、高程控制点,采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工,测量点位统一进行编号,沉降由第三方实施观测,进入主体标准层开始观测A5:临时测量控制点采用木桩制作,桩截面不小于50*50mm,木桩顶部平整;木桩周边浇筑混凝土避免扰动A6:场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚实A7: 建立方格网控制图,占地面积≤1万m2方格网间距10m;占地面积≥1万m2方格网间距20m,地形复杂的可适当调整A8: 进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递,严禁采用线锤投射控制线A14: 结构放线采用双线控制,控制线与定位线间距按照300mm引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线,采用扫平仪或经纬仪投测,严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对,每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核,并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高)A17:建筑物大角位置设置垂直度控制线,控制线距墙边100mmA18:模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线,线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位4、砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线(定位线、控制线都要弹出),结构墙体上弹出砌筑定位线;②砌筑端头无剪力墙,采用竖皮数杆;③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示,同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
施工放线教学

建筑工程测量放线施工标准做法图解(万科放线标准做法1测量工作原则审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致;室内外标高之间的关系是否正确。
实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等)。
2测量工具A1:所有精密仪器必须经过计量检测,合格后才允许在施工现场使用A2:建立测量仪器台账统一管理,定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点,采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工,测量点位统一进行编号,沉降由第三方实施观测,进入主体标准层开始观测A5:临时测量控制点采用木桩制作,桩截面不小于50*50mm,木桩顶部平整;木桩周边浇筑混凝土避免扰动A6:场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚实A7: 建立方格网控制图,占地面积≤1万m2方格网间距10m;占地面积≥1万m2方格网间距20m,地形复杂的可适当调整A8:进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递,严禁采用线锤投射控制线A14:结构放线采用双线控制,控制线与定位线间距按照300mm引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线,采用扫平仪或经纬仪投测,严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对,每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核,并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高)A17:建筑物大角位置设置垂直度控制线,控制线距墙边100mmA18:模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线,线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线(定位线、控制线都要弹出),结构墙体上弹出砌筑定位线;②砌筑端头无剪力墙,采用竖皮数杆;③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示,同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
建筑工程测量放线施工标准做法图解(万科)

建筑工程测量放线施工标准做法图解(万科)放线标准做法1测量工作原则审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致;室内外标高之间的关系是否正确。
实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等)。
2测量工具A1:所有精密仪器必须经过计量检测,合格后才允许在施工现场使用A2:建立测量仪器台账统一管理,定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点,采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工,测量点位统一进行编号,沉降由第三方实施观测,进入主体标准层开始观测A5:临时测量控制点采用木桩制作,桩截面不小于50*50mm,木桩顶部平整;木桩周边浇筑混凝土避免扰动A6:场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚实A7: 建立方格网控制图,占地面积≤1万m2方格网间距10m;占地面积≥1万m2方格网间距20m,地形复杂的可适当调整A8: 进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递,严禁采用线锤投射控制线A14: 结构放线采用双线控制,控制线与定位线间距按照300mm引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线,采用扫平仪或经纬仪投测,严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对,每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核,并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高)A17:建筑物大角位置设置垂直度控制线,控制线距墙边100mmA18:模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线,线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线(定位线、控制线都要弹出),结构墙体上弹出砌筑定位线;②砌筑端头无剪力墙,采用竖皮数杆;③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示,同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
建筑工程测量放线标准化做法图解讲义

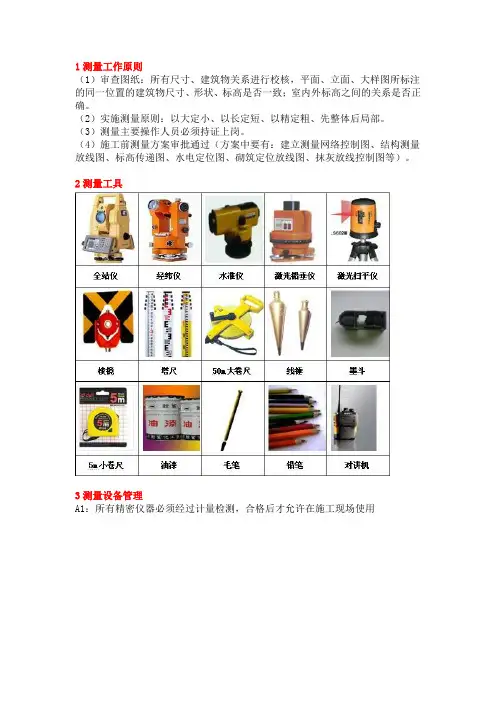

1测量工作原则(1)审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致;室内外标高之间的关系是否正确。
(2)实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。
(3)测量主要操作人员必须持证上岗。
(4)施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等)。
2测量工具3测量设备管理A1:所有精密仪器必须经过计量检测,合格后才允许在施工现场使用A2:建立测量仪器台账统一管理,定期维护与保养4结构测量做法A3:现场建立3个以上三级坐标、高程控制点,采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工,测量点位统一进行编号,沉降由第三方实施观测,进入主体标准层开始观测A5:临时测量控制点采用木桩制作,桩截面不小于50*50mm,木桩顶部平整;木桩周边浇筑混凝土避免扰动A6:场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚实A7:建立方格网控制图,占地面积≤1万m2方格网间距10m;占地面积≥1万m2方格网间距20m,地形复杂的可适当调整A8:进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递,严禁采用线锤投射控制线A14:结构放线采用双线控制,控制线与定位线间距按照300mm引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线,采用扫平仪或经纬仪投测,严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对,每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核,并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高)A17:建筑物大角位置设置垂直度控制线,控制线距墙边100mmA18:模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线,线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位5砌筑测量放线做法A21:①砌筑定位放线必须采用双控线(定位线、控制线都要弹出),结构墙体上弹出砌筑定位线;②砌筑端头无剪力墙,采用竖皮数杆;③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示,同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
建筑工程测量放线施工【标准做法图解】

建筑工程测量放线施工【标准做法图解】放线标准做法1测量工作原则∙∙∙∙审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、状、标高是否一致;室内外标高之间的关系是否正确。
∙∙∙∙∙∙实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。
∙∙∙∙∙∙测量主要操作人员必须持证上岗。
∙∙∙∙施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电位图、砌筑定位放线图、抹灰放线控制图等)。
2测量工具A1:所有精密仪器必须经过计量检测,合格后才允许在施工现场使用A2:建立测量仪器台账统一管理,定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点,采用钢管做维护、警示沉降观测点采用Φ20镀锌圆钢加工,测量点位统一进行编号,沉降由第三方实施观测,进入主体标准层观测:临时测量控制点采用木桩制作,桩截面不小于50*50mm,木桩顶部平整;木桩周边浇筑混凝土避免扰A6:场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚实建立方格网控制图,占地面积≤1万m2方格网间距10m;占地面积≥1万m2方格网间距20m,地形复可适当调整进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递,严禁采用线锤投射控制线结构放线采用双线控制,控制线与定位线间距按照300mm引测;轴线、墙柱控制线、周边方正线在混浇筑完成后同时引测A15:模板上弹出墙、梁控制线,采用扫平仪或经纬仪投测,严禁直接从梁模进行引测放线结构标高传递在塔吊、建筑物外墙上同时设置互相校对,每月利用场地内的高程控制基准点对建筑物、上的标高进行复核,并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高)A17:建筑物大角位置设置垂直度控制线,控制线距墙边100mmA18:模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线,线距离檐边300mm A19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法①砌筑定位放线必须采用双控线(定位线、控制线都要弹出),结构墙体上弹出砌筑定位线;②砌筑力墙,采用竖皮数杆;③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示,同时弹洞中线⑤每间房间控制线相交处采用红油漆标识A22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
建筑施工测量放线课件.ppt

4
3
轴线
1
2
辅助轴线
传递孔
吊线坠法
吊线坠法是利用钢丝悬挂重锤球 的方法,进行轴线竖向投测。这 种 方 法 一 般 用 于 高 度 在 50 ~
轴 100m的高层建筑施工中,锤球 线 的重量约为10~20kg,钢丝的
直径约为0.5~0.8mm。
传
在预留孔上面安置十字架,挂上
点位测设方法
S
R
D1 AS2 P
DAP
1 2
A
Q
3 4
DBQ
3 4
DBR
B
检查建筑物四角是否等于90˚,各边长是否等于设计长度,其误差 均应在限差以内。
测设距离和角度时,可根据精度要求分别采用一般方法或精密方法。
角度交会法
P
A
1 AB
2
3 C
B
计算测设数据
(1)计算水平角β1、β2和β3。
2
34
M 3m.7 7.8
16.8 19.8
Q
然m后,m根据交点桩m用白灰m撒出基槽开挖边界线。
2、恢复轴线位置的方法
由于基槽开挖后,定位桩和中心桩将被挖掉,为了在施工 中恢复各轴线的位置,应把各轴线延长到槽外安全地点,并 做好标志。
设置轴线控制桩
轴线控制桩设置在基槽外2-4m,基 础轴线的延长线上,作为开槽后, 各施工阶段恢复轴 线的依据。如附近有已建固定建 筑物,最好把轴线投测到固定建筑物 顶上或墙上,并作好标志。
测设距离和角度时,可根据精度要求分别采用一般方法或精密方法。
4、根据控制点坐标定位
在建筑场地附近,如果有已知的测量控制点可以利 用, 应根据控制点坐标及建筑物定位点的设计坐标,采用确定 地面点的方法(一种或几种),将建筑物测设到地面上。
建筑工程测量放线施工标准做法图解(施工测量勘察)

建筑工程测量放线施工标准做法图解(施工测量勘察)放线标准做法1、测量工作原则审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致;室内外标高之间的关系是否正确。
实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等)。
2、测量工具A1:所有精密仪器必须经过计量检测,合格后才允许在施工现场使用A2:建立测量仪器台账统一管理,定期维护与保养3、结构测量做法A3:现场建立3个以上三级坐标、高程控制点,采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工,测量点位统一进行编号,沉降由第三方实施观测,进入主体标准层开始观测A5:临时测量控制点采用木桩制作,桩截面不小于50*50mm,木桩顶部平整;木桩周边浇筑混凝土避免扰动A6:场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚实A7: 建立方格网控制图,占地面积≤1万m2方格网间距10m;占地面积≥1万m2方格网间距20m,地形复杂的可适当调整A8: 进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递,严禁采用线锤投射控制线A14: 结构放线采用双线控制,控制线与定位线间距按照300mm引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线,采用扫平仪或经纬仪投测,严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对,每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核,并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高)A17:建筑物大角位置设置垂直度控制线,控制线距墙边100mmA18:模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线,线距离檐边300mm A19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位4、砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线(定位线、控制线都要弹出),结构墙体上弹出砌筑定位线;②砌筑端头无剪力墙,采用竖皮数杆;③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示,同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
建筑工程测量放线施工【标准做法图解】

A27:
烟道、水电管井也须采用激光贴饼。保证现场与设计尺寸一致
A28:门窗洞口二次收口弹控制线 150mm,门窗侧面和顶面按 A26 进行 灰饼定点
A29:抹灰完成后在墙面弹出建筑 1m 线
A31:结构模板安装、 结构模板拆除、 砌筑和抹灰完成后 3 天内总包和监 理必须完成该楼层的实测实量, 并将测量记录报项目部、 品质管理中心 (资料由监理工程师统一收集)
A5:临时测量控制点采用木桩制作,桩截面不小于 50*50mm,木桩顶部 平整;木桩周边浇筑混凝土避免扰动
A6:场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚 实
A7:
建立方格网控制图,占地面积≤1 万 m2 方格网间距 10m;占地面
积≥1 万 m2 方格网间距 20m,地形复杂的可适当调整
A23:管道井、烟道也须设置双控线。成品烟道和水电预留孔,在结构施 工阶段,须放线定位
A24:将建筑控制线翻到砌体墙上,利用建筑 1m 线对水电预埋进行精确 定位
6、抹灰测量放线做法
A25:抹灰利用结构控制线、 砌筑控制线进行灰饼定点, 并将地面控制线
弹到墙上
A26:门洞侧面、顶面利用砌筑门洞中线,采用扫平仪进行灰饼定点
A17:建筑物大角位置设置垂直度控制线,控制线距墙边 100mm
A18:模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线,线 距离檐边 300mm
A19:结构墙体内预埋线盒采用结构控制线、结构 1 米线做精确定位
A20:模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位
5、砌筑测量放线做法
建筑工程测量放线施工 【标准做法图解】
放线标准做法
1 测量工作原则 审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图 所标注的同一位置的建筑物尺寸、形状、标高是否一致;室内外标高之 间的关系是否正确。 实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。 测量主要操作人员必须持证上岗。 施工前测量方案审批通过(方案中要有:建立测量网络控制图、结 构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线 控制图等)。
施工放线教学

建筑工程测量放线施工标准做法图解(万科EEd 放线标准做法1测量工作原则审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的 同一位置的建筑物尺寸、形状、标高是否一致;室内外标高之间的关系 是否正确。
实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等)A1 :所有精密仪器必须经过计量检测,合格后才允许在施工现场使用全站故 经纬佼血小卷尺2测量工具水准仪 1塔尺 50*^ 尺激光诺垂仪A2:建立测量仪器台账统一管理,定期维护与保养4结构测量做法A3:现场建立3个以上三级坐标、高程控制点,采用钢管做维护、警示A4:沉降观测点采用①20镀锌圆钢加工,测量点位统一进行编号,沉降由第三方实施观测,进入主体标准层开始观测A5:临时测量控制点采用木桩制作,桩截面不小于50*50mm木桩顶部平整;木桩周边浇筑混凝土避免扰动A6:场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚实MJ3H35.7i) 35曲耳MlA7:建立方格网控制图,占地面积w 1万m2方格网间距10m占地面积》1万m2方格网间距20m地形复杂的可适当调整3 2^K-IA8:进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A14:结构放线采用双线控制,控制线与定位线间距按照300mm 引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测 A15:模板上弹出墙、梁控制线,采用扫平仪或经纬仪投测,严禁直接从梁模进 行引测放线艸大黠制线 I 外瞅啟般A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对,每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核,并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高)A17:建筑物大角位置设置垂直度控制线,控制线距墙边100mm控制锁脑爭孑f 4>TO口LJn—3建筑撷内删]A18:模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线,线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位Vv rA20:模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法A21:①砌筑定位放线必须采用双控线(定位线、控制线都要弹出),结构墙体上弹出砌筑定位线;②砌筑端头无剪力墙,米用竖皮数杆;③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示,同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
建筑工程测量放线施工【标准做法图解】

建筑工程测量放线施工【标准做法图解】放线标准做法1测量工作原则∙∙∙∙审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、状、标高是否一致;室内外标高之间的关系是否正确。
∙∙∙∙∙∙实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。
∙∙∙∙∙∙测量主要操作人员必须持证上岗。
∙∙∙∙施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电位图、砌筑定位放线图、抹灰放线控制图等)。
2测量工具A1:所有精密仪器必须经过计量检测,合格后才允许在施工现场使用A2:建立测量仪器台账统一管理,定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点,采用钢管做维护、警示沉降观测点采用Φ20镀锌圆钢加工,测量点位统一进行编号,沉降由第三方实施观测,进入主体标准层观测:临时测量控制点采用木桩制作,桩截面不小于50*50mm,木桩顶部平整;木桩周边浇筑混凝土避免扰A6:场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚实建立方格网控制图,占地面积≤1万m2方格网间距10m;占地面积≥1万m2方格网间距20m,地形复杂适当调整进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递,严禁采用线锤投射控制线结构放线采用双线控制,控制线与定位线间距按照300mm引测;轴线、墙柱控制线、周边方正线在混浇筑完成后同时引测A15:模板上弹出墙、梁控制线,采用扫平仪或经纬仪投测,严禁直接从梁模进行引测放线结构标高传递在塔吊、建筑物外墙上同时设置互相校对,每月利用场地内的高程控制基准点对建筑物、上的标高进行复核,并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高)A17:建筑物大角位置设置垂直度控制线,控制线距墙边100mmA18:模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线,线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法①砌筑定位放线必须采用双控线(定位线、控制线都要弹出),结构墙体上弹出砌筑定位线;②砌筑力墙,采用竖皮数杆;③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示,同时弹出中线⑤每间房间控制线相交处采用红油漆标识A22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
建筑工程测量放线五步放线法(共47张PPT)

3、此图轴线是国家博物馆的理论尺寸, 以理论数据,这些线都是由x、y轴 平行过来的主控线。
4、土建提供的主控线平移至门中为金螳螂 主控线,以主控线复出轴线,再从轴线 减一米,定墙体。
案例2:国家应急新闻指挥中心工程坐标线的确认一
建筑物外景
主要阅读这些图纸的建筑总平面图,周围的环境,以及是定位的已知 条件,如红线定位(外幕墙装饰主高);方格网定位(红线方格网是 确认该建筑的位置)总平面图方格网是轴线位置,即柱子在网格交叉 位置,导线也称坐标线,也称总控线。
并看总说明以了解该建筑物的首层±0.00的绝对标高值数(限高以±0.00 开始)。
建筑工程测量放线五步放线法文档ppt
一、什么叫五步放线施工法
装饰施工单位中标以后,进场与土建单位移交的轴 线或主控制线以及各楼层标高控制线。结合各层建筑总 平面图,在现场分五个阶段草测的步骤叫做五步放线法 。围绕五步放线进行施工故叫做五步施工法。
二、五步放线的目的
五步放线的目的是核对装饰施工各层楼层平面总 平面图上理论尺寸与现场实际是否相符合。现场是 否有其他障碍物等。通过核对,并记录在总平面图 上,为深化图纸调整平面图,掌握了第一次实际数 据。为设计师调整和确认设计方案提供了可靠的依 据。避免仓促上阵所引起的不良后果。特别是工期 特别紧的项目能缩短工期。
1)、仪器: 经纬仪、水平仪、红外线、垂直水平仪、100m测量皮尺、
7.5m钢卷尺、200m红外线测距仪、三凌镜等都用于测量。
2)、工具: 墨斗、钩鱼丝线(红色、蓝色)都用于弹线。 3)、材料: 大锤、小锤、铁楸、木工板、150*150*3铁板、30*30*3角铁、
Ø8*40膨胀螺栓、划瓷砖的金刚钻刀头,冲击钻、电焊机、切割机等 都用于放线定固。
