城市工程系统规划复习
城市工程系统规划期末复习资料
城市工程系统规划期末复习资料城市工程系统规划复习资料单选1、城市给水工程组成：取水工程、净水工程、输配水工程。
2、工程系统构成：给水工程、排水工程、供电工程、燃气工程、供热工程、通信工程、环境卫生工程、防灾工程。
3、城市供热系统组成：供热热源工程、传热管网工程。
4、通信工程组成：邮政、电信、广播、电视。
5、供电工程组成：城市电源工程、输配电网络工程。
6、燃气工程组成：燃气气源工程、储气工程、输配气管网。
7、城市的等别和防洪标准：P3168、电力网接线方式与特征：（1）放射式，可靠性低，适用于较小的负荷；（2）多回线式，可靠性高，适用于较大负荷；（3）环式，可靠性高，适用于一个地区的几个负荷中心；（4）格网式，可靠性最高，适用于负荷密度很大且均匀分布的低压配电地区；（5）连络线，不接负荷，只做平衡或备用。
9、管线竖向排序自上而下易为：电力和通信管线、热力管线、燃气管线、给水管线、雨水管线和污水管线。
判断1、在困难情况下，管线交叉角不宜小于45°。
2、综合布置管线产生矛盾时，应按下列避让原则处理：1、压力管让自流管 2、易弯曲管让不易弯曲管 3、管径小的让管径大的 4、分支管线让主干管线3、消防站主要按占地和装备状况划分为三级1、一级消防站：拥有6~7辆车辆，占地3000㎡左右 2、二级消防站：拥有4~5辆车辆，占地2500㎡左右 3、三级消防站：拥有3辆车辆，占地2000㎡。
4、燃气管网应避免与高压电缆邻近且平行敷设，否则，由于感应地电场对管道会造成严重腐蚀。
5、各级官网应沿路布置，燃气管线应尽量布局在人行道或非机动车道下。
名词解释1.长度比流量：通常假定用水量均匀分布在全部干管上，得出单位长度的流量，称为长度比流量。
P1002.暴雨强度重现期：暴雨强度重现期指等于或大于该暴雨强度发生一次的平均时间间隔，以P表示，以年为单位。
3.径流系数：降落在地面上的雨水，只有一部分径流入雨水管道，其径流量与降雨量之比就是径流系数。
城市工程系统规划_试题_复习资料(1)
下列工作内容中( a )项不属于城市分区规划中燃气工程规划的内容。
A、选择城市气源种类B、确定燃气输配设施的分布、容量和用地C、确定燃气输配管网的级配等级，布置输配干线管网D、确定燃气输配设施的保护要求下面选项中，属于城市排水工程系统总体规划内容的是( ae )。
A、确定排水干管、渠的走向和出口位置B、确定排水干管位置、走向、服务范围C、对污水处理工艺提出初步方案D、按照确定的排水体制划分排水系统E、划定排水区域，估算雨水、污水总量，制定不同地区污水排放标准热电厂附近的堆放灰渣场地大小按( d )年排灰量考虑。
A、2B、5C、8D、10～15小城市水源的选择规划中，应设( b )个以上取水口。
A、1B、2C、3D、4下列关于生活垃圾的收集与运输的说法，错误的是( b )。
A、垃圾的收运是城市垃圾处理系统中的重要环节，影响着垃圾的处理方式B、垃圾的收运过程复杂，耗资巨大，通常占整个处理系统费用的50％～70％C、垃圾的收集运输方式受到城市地理、气候、经济、建筑及居民的文明程度和生活习惯的影响D、在城市垃圾的收运过程中，应尽可能封闭作业，以减少对环境的污染以下( c )关于取水点和取水构筑物布局的论述是不正确的。
A、地下水取水点应设在城镇和工矿企业的地下径流上游，取水井尽可能垂直于地下水流方向布置B、地表水取水口宜设在水量充沛、水质较好的地点C、地表水取水口宜设在河流的支流与主流的汇入口处D、取水构筑物的设计最高水位应按100年一遇频率确定关于调压站的布置，以下说法正确的是( abd )。
A、调压站供气半径以0．5km为宜，当用户分布较散或供气区域狭长时，可考虑适当加大供气半径B、调压站应尽量布置在负荷中心C、调压站布局时应保证必要的防护距离，级制为中压(B)的调压站与重要建筑物的最小距离为15mD、调压站应尽量避开人流量大的地区，并尽量减少对景观环境的影响E、调压站应远离负荷中心下列四项内容中，属于城市给水工程系统详细规划内容的是( acd )。
城市工程系统规划复习提纲
一、供电规划1．城市供电工程系统总体规划的主要内容（1）预测城市供电负荷（2）选择城市供电电源（3）确定城市变电所容量和数量（4）布局城市高压送电网和高压走廊（5）提出城市高压配电网规划技术原则2．城市供电工程系统总体规划图纸（1）城市电网系统现状图（2）负荷预测分布图（3）城市电网系统规划图3．城市供电工程系统详细规划的主要内容（1）计算用电负荷（2）选择和布局规划范围内变配电站（3）规划设计（高压）10KV电网（4）规划设计低压电网（5）进行造价估算4．城市供电工程系统详细规划图纸（1）规划电网布置平面图（2）必要的附图5．城市供电系统设施：发电厂、变电所、输电线6．城市用电预测方法与用途：（1）产量单耗法（2）产值耗法（3）用电水平法（4）按部门分项分析叠加法（5）大用户调查法（6）年平均增长率法（7）经济指标相关分析法（8）电力弹性系数法（9）国际比较法注：哪些预测适用于详规？7．电力负荷分区预测：一种从用电量预测入手然后由用电量转化为市内各分区的负荷预测；另一种是计算市内各分区现有的负荷密度入手，进行预测。
分区面积要照顾到电网结构形式，一般不超过20 km2 。
8．一次输送电压：500 KV 、330 KV 、220 KV二次输送电压：110 KV 、66 KV 、35 KV高压配电电压：10 KV低压配电电压：380/220 KV9．区域变电所：为区域性长距离输送电服务的变电所。
220 KV ～ 500 KV 城市变电所：为城市供、配电服务的变电所。
110 KV 以下10．城市电网典型接线形式①放线式②多回线式③环式④格网式⑤联络线其中：输送电网：环式（单环、双环或联络线）高压电网：可采用放射式，大城网和特大城网，应采用多回线式或环式低压电网：一般采用放射式，负荷密集地区及电缆线路宜采用环式，市中心个别地区采用格网式11．电力预测指标（规划单位建筑面积负荷指标）居住建筑用电 20～26 公共建筑用电 30～120 工业建筑用电 20～80 12．变电所服务半径35KV→10KV：合理供电半径5～10KM110KV→35、10KV：合理供电半径15～30KM220KV→110、10KV：合理供电半径50～100KM13．防洪标准100KV～500KV 1％35 KV 2％14．高压线走廊500 KV 60 ～75M330 KV 35 ～45M220 KV 30 ～40M110 KV、66 KV 15～30M35 KV 12～20M15．高压线原则①线路的长度短捷,减少线路电荷损失,降低工程造价。
城市工程系统规划复习题
城 市 工 程 系 统 规 划 复 习 题例：某城镇居住小区污水管网设计该居住小区街坊总面积50.20hm2,人口密度为350人/hm2，居民生活污水量定额为120L/人.d;有两座公共建筑，火车站和公共浴室的污水设计流量分别为3.00L/s 和4.00L/s ；有两个工厂，工厂甲的生活、淋浴污水与工业废水的总设计流量为25.00L/s ，工厂乙的的生活、淋浴污水与工业废水的总设计流量为6.00L/s 。
全部污水统一送至污水厂处理。
试计算该小区污水设计总流量。
解： （1）居民区生活污水设计流量：N=350×50.20=17570（人）Qd=（120×17570）÷（24×3600）=24.40（L/s ） KZ=2.7 ÷ Qd 0.11=2.7 ÷ 24.40 0.11=1.9Q1=24.40×1.9 =46.36 （L/s ）（2）公共建筑生活污水设计流量：题目已直接给出Q2=3.00+4.00=7.00 （L/s ）（3）Q3+Q4=25.00+6.00=31.00 （L/s ）（4）将各项污水求和得该小区污水设计总流量：Q1+Q2+Q3+Q4=46.36+7.00+31.00=84.36 （L/s ）1、城市排水按照来源和性质分为（）A 生活污水、工业污水、降水B 生活污水、工业废水、降水C 生活污水、工业废水、雨水D 生活污水、工业污水、雨水2、生活污水量约占生活用水量的（）A 50%-70%B 60%-80%C 70%-90%D 75%-95%3、下面关于中水系统的论述中，（）条不正确。
A 将城市污水或生活污水经处理后用作城市杂用，或将工业用的污水回用的系统B 将城市给水（上水）系统中截流部分作为某种专门用水的系统 3600241⨯⋅⋅=Z K N n QC 城市排水（下水）系统中的一种水处理系统D 既不能作为城市生活用水，又不能作为城市生产用水的系统4、关于污水厂选址，下列（）正确。
城市工程系统规划的复习要点
城市工程系统规划的复习要点城市工程系统规划复习要点第一章绪论第一节城市工程系统规划的范畴一．城市工程系统的构成与功能1．我国通常的城市基础设施主要为工程性基础设施，它包含交通，水，能源，通信，环境，防灾等六大工程系统。
2．城市基础设施是保障城市生存，持续发展的支撑体系，是建设城市物质文明和精神文明的最重要的物质基础。
3．城市给水，排水工程系统共同承担城市生命保障，“吐故纳新”之职能。
4．城市供电，燃气，供热工程系统三者共同承担保障城市高能，高效，卫生，方便，可靠的能源供给之职能。
5．城市通信工程系统担负着城市内外各种信息交流，物品传递等职能，是现代城市之耳目和喉舌。
6．城市防灾工程系统担负着防，抗主要自然灾害，人为危害，减少灾害损失，保障城市安全等职能。
7．城市交通工程系统由城市航空交通，水运交通，轨道交通，道路交通等四个分项工程系统构成，具有城市对外交通，城市内部交通等两大功能。
8．城市航空交通工程系统主要由城市航空港，市内直升机场，以及军用机场等设施。
9．城市水运交通工程系统分为海运交通，内河交通等两部分10．海运交通有海上客运站，海港等设施。
11．内河水运交通有内河客运站，内河货运摊区，码头等设施。
12．城市轨道交通工具系统分为市际铁路，市内轨道交通等两部分。
13．市际铁路交通：城市铁路客运站，货运站（场），编组站，列检场及铁路，桥涵等设施14．市内轨道交通：地铁站，轻轨站，调度中心，车辆场（库），地下，地面，架空轨道以及桥涵等设施。
15．城市航空交通，水运交通，市际铁路交通，公路交通组成了空中，水上，地面，地下等城市综合对外交通系统。
16．市内轨道交通，城区道路交通组成了城市内部交通系统。
17．城市给水工程系统由城市取水工程，净水工程，输配水工程等组成。
18．城市排水工程系统由雨水排放工程，污水处理与排放工程组成。
19．高压配电网电压等级为1-10kV，高压配电网具有为低压配电网变，配电源，以及直接为高压电用户送电等功能。

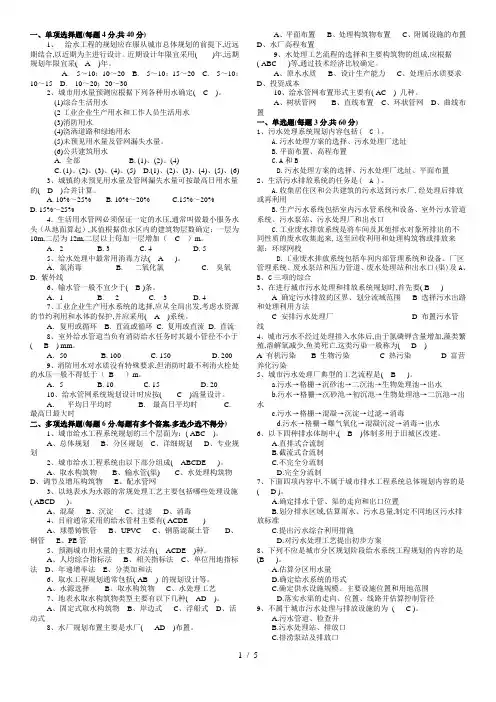

城市工程系统规划复习题附答案
一、单项选择题(每题4分,共40分)1、给水工程的规划应在服从城市总体规划的前提下,近远期结合,以近期为主进行设计。
近期设计年限宜采用( )年,远期规划年限宜采( A )年。
A.5～10；10～20B.5～10；15～20C.5～10；10～15D.10～20；20～302、城市用水量预测应根据下列各种用水确定(C)。
(1)综合生活用水(2工业企业生产用水和工作人员生活用水(3)消防用水(4)浇洒道路和绿地用水(5)未预见用水量及管网漏失水量。
(6)公共建筑用水A. 全部B. (1)、(2)、(4)C. (1)、(2)、(3)、(4)、(5)D.(1)、(2)、(3)、(4)、(5)、(6)3、城镇的未预见用水量及管网漏失水量可按最高日用水量的(D)合并计算。
A. 10%～25%B. 10%～20%C.15%～20%D. 15%～25%4．生活用水管网必须保证一定的水压,通常叫做最小服务水头（从地面算起）,其值根据供水区内的建筑物层数确定：一层为10m,二层为12m,二层以上每加一层增加（C）m。
A．2 B. 3 C. 4 D. 55、给水处理中最常用消毒方法( A )。
A．氯消毒 B. 二氧化氯 C. 臭氧D. 紫外线6、输水管一般不宜少于( B )条。
A．1 B. 2 C. 3 D. 47、工业企业生产用水系统的选择,应从全局出发,考虑水资源的节约利用和水体的保护,并应采用( A )系统。
A．复用或循环 B. 直流或循环C. 复用或直流D. 直流8、室外给水管道当负有消防给水任务时其最小管径不小于( B ) mm。
A．50 B. 100 C. 150 D. 2009、消防用水对水质没有特殊要求,但消防时最不利消火栓处的水压一般不得低于（ B ）m。
A．5 B. 10 C. 15 D. 2010、给水管网系统规划设计时应按( C )流量设计。
A．平均日平均时 B. 最高日平均时 C.最高日最大时二、多项选择题(每题6分,每题有多个答案,多选少选不得分)1、城市给水工程系统规划的三个层面为：( ABC )。
黄铎《城市工程系统规划》工程H
一、绪论Q1.城市工程系统规划与城市规划各层面之间的关系1.总述：城市工程系统规划是城市各工程系统的发展规划，又是城市规划各阶段的的专业工程规划，两者彼此相依。
城市工程系统城市工程系统规划既可横向展开，又可纵向深入。
2.横向关系：城市工程系统规划既可与各阶段的城市规划（城市总体规划、分区规划与详细规划）同步进行，在不同层面上与各阶段的城市规划融为一体，形成各项城市工程系统规划横向态势。
3. 又可依据城市发展总目标，从确定本系统的发展目标、主体设施与网络的总体布局，到具体的工程设施与管网的建设规划，形成纵向的工程系统规划，亦可视为将各阶段城市规划中的工程规划进行纵向串联而成。
Q2.城市基础设施■定义：城市基础设施是既为物质生产又为人民生活提供一般条件的公共设施，是城市赖以生存和发展的基础。
分为城市技术性基础设施和社会性基础设施两大类。
■细分：交通系统、水系统、能源系统、通信系统、环境系统、防灾系统Q3.工程系统规划包括的内容：1.各专业工程规划水务：给水、排水能源：供电、燃气、供热信息：通信另外包括防灾等2.工程管线综合规划3.竖向用地工程规划Q4.城市工程系统规划在不同规划阶段的规划深度及规划内容【特别从预测角度】1.总体规划①从城市的现状基础，资源条件发展趋势等方面对城市的总体规模资源消耗量进行预测。
综合协调并确定城市供水、排水、防洪、供电、通信、燃气、供热、消防、环卫等设施的总体布局。
②在总体规划中的工程规划以工程设施规划图表示。
标明给水、排水、热力、煤气、电力、电信等主要管线走向，水源、水厂、污水处理厂、热电站或者气源、调压站、电厂、变电站、电信中心或邮电局、电台等主要构筑物位置，有些城市还应标明城市防洪的工程设施及构筑物位置。
③图纸比例：1:10000 ~ 1:50002.分区规划①在总体规划的基础上，对区域的规模人口各资源的消耗量进行预测，对人口分布、城市基础设施配置做出进一步的安排。
城市工程系统规划总复习
城市工程系统规划总复习主要内容1绪论、规划程序与内容2各专业工程系统规划3管线综合系统规划4考试要求1(2) 绪论、规划程序与内容1.1 城市基础设施与工程性基础设施1.1.1 什么是城市基础设施城市基础设施（urban infrastructure）是城市生存和发展所必须具备的工程性基础设施和社会性基础设施的总称，使城市中为顺利进行各种经济活动和其他社会活动而建设的各类设的总称。
它对生产单位尤为重要，是其达到经济效益、环境效益和社会效益的必要条件之一。
基础设施水平随经济和技术的发展而不断提高，种类更加增多，服务更加完善。
1.1.2 城市基础设施分类1）按服务性质分为三类①生产基础设施：包括服务于生产部门的供水、供电、道路和交通设施、仓储设备、邮电通讯设施、排污、绿化等环境保护和灾害防治设施。
②社会基础设施：指服务于居民的各种机构和设施，如商业和饮食、服务业、金融保险机构、住宅和公用事业、公共交通、运输和通讯机构、教育和保健机构、文化和体育设施等。
③制度保障机构：如公安、政法和城市建设规划与管理部门等。
2）按社会属性分为二类①工程性基础设施。
一般指能源系统、给排水系统、交通系统、通信系统、环境系统、防灾系统等工程设施。
我国一般讲城市基础设施多指工程性基础设施。
②社会性基础设施。
指行政管理、文化教育、医疗卫生、商业服务、金融保险、社会福利等设施。
1.2 我国城市工程系统的作用、构成与功能•城市工程系统= 城市工程性基础设施（本教材）1.2.1六、九构成•六构成：交通、水、能源、通信、环境、防灾；•九构成：交通、给水、排水、供电、燃气、热力、通信、环境、防灾。
1.2.2 城市工程系统的作用•城市工程系统是保障城市生存、持续发展的支撑体系，是建设城市物质文明和精神文明的最重要的物质基础。
各（子）工程系统具有不同的功能，发挥着不同的作用。
1.2.3 城市各工程系统的功能（作用）与构成1）城市交通工程系统功能：满足城市对外交通、城市内部交通需要。
城市工程系统规划复习题
城市工程系统规划复习题(课程代码252366)一单项选择题1．下列工作内容中（A）项不属于城市分区规划中燃气工程规划的内容。
A、选择城市气源种类B、确定燃气输配设施的分布、容量和用地范围C、确定燃气输配管网的级配等级，布置输配干线管网D、制定燃气输配设施和管线的保护措施2. 避震和震时的疏散通道及避震疏散场地是指（A ）。
A.城市抗震设施B.城市避震设施C.城市人防工程D.紧急避难所3．小城市水源选择规划中，应设（B）个以上取水口。
A、1B、2C、3D、44. 在①结合城市用地选择，分析研究自然地形，充分利用地形，尽量少占或不占良田，对一些需要采取工程措施后才能用于城市建设的地段提出工程措施方案；②综合解决城市规划用地的各项控制标高问题；③使城市道路的纵坡度既能配合地形又能满足交通上的要求；④合理组织城市用地的地面排水；⑤合理、经济地组织好城市用地的土方工程；⑥利用地形，满足城市环境和空间的美观要求中，能全面叙述城市用地竖向规划工作可以包括的内容有（D ）。
A.①②③④⑤B.②③④⑤⑥C.①②③④⑥D.①②③④⑤⑥5．重现期为50年的洪水，其频率为2%。
防洪堤的转弯半径应尽可能大一些，一般为（B）倍的设计水面宽。
A、2~4B、5~8C、4~6D、6~86．城市燃气调压站具有（ D ）功能。
A、调峰B、混合C、加压D、调压7．战时留城人口一般占城市总人口的（ C）比例。
A、10%~20%B、20%~30%C、30%~40%D、40%~50%8. 不属于详细规划阶段竖向规划方法的有（ A ）。
A.平面网络法B.设计等高线法C.高程箭头法D.纵横断面法9. 我国消防单位行政等级划分为总队、支队、大队、中队四级，其中消防（ D）是消防工作的基层单位。
A.总队B. 支队C.大队D. 中队10．在进行城市污水处理和排放系统规划时，首先要（ A）A、确定污水排放区界、划分流域范围B、选择污水出路和处理利用方式C、安排污水处理厂D、布置污水管线11. 关于城市的等别和防洪标准的叙述不正确的是（ D ）。
城市工程系统规划复习
1．城市系统工程总体规划，工程分区规划，工程详细规划等三个层次的相互关系是逐层完善的关系，是上面规划指导下面规划的关系。
2．城市工程系统的相互关系：城市道路是联系各项工程设施的纽带，是城市给水，排水，供电等工程管线敷设的载体，城市给水工程系统与排水工程系统组成城市水工程系统，是不可分割的整体。
供电工程系统与通信工程系统由于存在磁场与电压，为了保证安全，信息的正常传递，两者必须有相应的安全距离。
3．城市工程系统规划的作用：1：通过城市工程系统规划所作的调查研究对各项城市基础设施的现状和发展前景有深刻的剖析，抓住主要矛盾和问题，制定解决方案。
2:明确工程系统的发展目标与规模，统筹系统建设，制定本期建设计划，有利于建设项目的落实和建设。
3：合理布局本项工程设施和管网，提供各项设施实验的指导依据，便于有计划改造，完善现有的工程设施，最大限度利用现有设施，预留和控制发展项目的建设用地和空间设施。
4：详细规划对建设地区的工程设施和管网作具体的布置，作为工程设计的依据。
5：有利于协调城市基础设施建设，合理利用城市空中，地面，地下，确保各种工程管线安全畅通。
4．日变化系数：一年中每日的用水量随季节和生活习惯等不同而有所变化，在规划设计年限内，用水量最多的一日，叫最高用水量，城市给水规模就是指城市给水工程统一供水的城市最高日用水量5．城市给水工程系统布置：1：取水工程，水处理工程，输配水工程。
2：形式，统一给水系统，分质给水系统，分区，循环和循序给水系统，区域性给水系统。
6．解决城市缺水的规划：1：最大利用当地水源优势，发挥有限的水资源的潜力。
2：考虑远距离或跨流域调水。
3：采用区域整体供水，满足城镇密集地区的供水需求。
4：加强污水的处理回用，充实城市水源。
5：海水除了可以淡化为淡水外，还能够代替淡水直接用在工业和生活方面。
6：缺水地区可以建设雨水水库和雨水存留系统，蓄集雨，洪水作为城市水源。
7：分质供水可以作到水尽其用，有效利用水资源。
03《城市工程系统规划》历年试题分类整理
中型 2.5-25 1.2-1.5
小型 <2.5 <1.2
变电所的等级：区域性500KV、330KV、220 KV；城市110 KV、66 KV、35 KV、10 KV
火电厂正常输送蒸汽的距离为0.5-1.5KM，一般不超过3.5-4.0KM。输送水距离一般为4-5KM，特殊情况可到10-12KM。
采暖综合热指标：居住区60－67W/ m2
热电厂蒸汽输送距离一般为3－4KM
供热管网最小埋放深度不小于0.3M
采用的生活热水计算温度为65oC
供热管网沟底标高应高于近30年来最高地下水位0.2M
供热管网与火车的距离：地上6M，地下1M；与电车距离：地上4.5M，地下0.75M；与汽车：地上3.5M，地下0.7M
2、 城市固体废物主要有 、 、 、 等四大类。
管线综合
1、进行管网综合时，遇到矛盾处理的原则是什么？
2、常见工程管线有哪些？退让原则。
3、城市工程管线按输送方式分类有哪几种管线？按敷设方式分类有哪几种管线？处理综合布置地下工程管线矛盾的避让原则有哪几条？（5分）
3、问城市能源供应系统的组成，以及各个元素的功能。（15分）
4、城市基础设施在城市经济社会活动的作用以及当前基础设施规划的发展趋势是什么？（10分）
5、我国基础设施的定义，广义的有哪几类，狭义的是指哪些系统。
6、城市工程系统规划的总体任务是什么（5分）
7、通常城市能源系统有哪些专业工程系统组成？其中城市供电工程系统由哪些工程组成？（5分）
2004
1999
排水
1、城市排水体制有几类？各自有什么特点？
城市工程系统规划复习题
城市工程系统规划复习题、简答题：1、城市市政公用设施规划的主要内容？ （1） 六大系统①交通系统：对外交通设施和城内交通设施；②水系统：水资源、给水和排水设施；③能源系统：供电、燃气、集 中供热设施；④通信系统：邮政、电信、广播、电视设施；⑤环境系统：环境卫生设施与环境保护；⑥防灾系统： 消防、防洪（风） 、防空袭、防风（雷） 、抗震等设施。
（2） 九大类①道路交通工程规划；②城市给水工程规划；③城市排水工程规划；④城市供电工程规划；⑤城市燃气工程规划； ⑥城市供热工程规划；⑦城市通信工程规划；⑧城市环境卫生设施工程规划；⑨城市防灾系统工程规划。
2、 给水管网规划的主要原则？ p97（1） 按照城市规划布局布置管网，应考虑给水系统分期建设的可能，并需有充分发展的余地。
（2） 干管布置的主要方向应该按供水主要流向延伸。
（3） 管网布置必须保证供水安全可靠，宜布置成环状。
（4） 干管一般按规划道路布置，尽量避免在高级路面或重要道路下敷设。
（5） 干管应尽可能布置在高地，保证输水到末端时的压力。
（6） 输水管和管网延伸较长时，为保证末端水压，可在管网中间布置加压泵房。
（7） 给水管网按用水量最高时设计，如昼夜用水量差较大，用水高峰期较短，可设置调节水池和泵房夜间蓄水，日 间供水。
（8） 管线应遍布整个给水区内，保证用户的水量和水压。
（9） 力求以最短的管线服务最多的用户。
（10） 严禁生活用水和非生活用水管线相连。
（11） 为保证消防安全，应将消防栓与干管相连。
5、如何选择城市水源 ?（ 1）充足的水量，以满足城市用水需求。
首先考虑地下水，然后是泉水、河水、湖水； （ 2）良好的水质； （ 3）供 水，集中供水，便于统一管理；如果城市地形复杂、布局分散，以采用分区供水；布局紧凑，地形良好的城市为保 证供水安全性，一般应考虑多水源；（ 4）注意近期与远期规划对水质、水量的要求（5）必须考虑取水、输水设施的方便，及施工、运转、管理、维护的安全经济。
城市规划系统工程复习总结资料
系统的定义与属性：系统是由相互依存、相互作用的若干元素构成并完成某一特顶功能的统一体。
具备下列属性：整体性、关联性、功能性、环境适应性系统工程学方法论的特点：系统工程学的方法体系就是运用各种数学方法、计算机技术、模拟仿真技术和控制理论来实现系统的模型化和最优化，进行系统的分析和系统的设计。
1研究思路的整体化、2应用方法的综合化、3组织管理的科学化系统思想与系统工程学：系统思想就是要求人们从整体出发去处理问题，在理解和把握系统思想去处理现实问题时应注意：1全局观点：从系统实施的全过程做整体的组织安排，合理安排系统各部分，以达到系统整体最优。
2注意系统各环节的内在联系，以便能够合理组织3.把握整体最优的观点，强调系统的总效果。
总之，系统思想强调整体，整体观念是系统工程学的精髓。
系统工程学：把自然科学和社会科学中的某些思想、理论、方法、策略和手段的根据总体协调需要，有机的联系起来，把人们的生产、科研或经济活动有效的组织起来，应用数学方法和电子计算机等工具，对系统的构成元素、组织结构、信息交换和反馈控制等功能进行分析、设计和服务，从而达到最有设计、最优控制和最优管理的目标，以便最充分的发挥人力物力的潜力，通过各种组织管理技术，使局部和整体之间的关系协调配合，以实现系统的综合最优。
系统分析的步骤：1摆明问题2.目标选择3、系统设计4、系统分析5、系统的评价和选优6、决策7、实施问题树分析法：问题——原因——结果系统分析方法在城市规划中的应用：1 预测城市的发展，模拟城市社会经济活动的产生。
2.分析城市发展的约束及潜力。
提出规划方案。
3.模拟并分析城市社会经济活动的选址过程以及空间交互作用。
4.评价规划方案、确定规划问题。
城市系统规划的含义：基于系统科学和系统工程的原理和方法的新型现代规划规划的系统性体现在哪些方面：1规划对象是系统2规划过程是系统3.层次结构：从纵向分，可分为国土规划——区域规划——城市战略规划——城市总体规划——城市分区规划——城市控制性详细规划——城市修建性详细规划；从横向分：土地利用规划、交通规划、环境生态规划、给排水规划、经济发展规划等规划的一般过程：1、目标、任务、对象2、预测模型的建立3、规划方案的设计和评价4、规划方案的决策与实施概念模型：最抽象的模型，一般采用定性分析，将研究问题抽象成一些概念，多用语言和方框图（图纸）来表达。
城市工程系统复习资料
城市⼯程系统复习资料第⼀章绪论1、城市⼯程系统规划的三个层⾯为：城市⼯程系统总体规划、城市⼯程系统分区规划、城市⼯程系统详细规划。
2、城市交通⼯程系统的构成有：航空交通⼯程、⽔运交通⼯程、轨道交通⼯程、道路交通⼯程。
3、城市给⽔⼯程系统的构成有：取⽔⼯程、净⽔⼯程、输配⽔⼯程。
4、城市防灾⼯程系统的构成有：消防⼯程、防洪⼯程、抗震⼯程、防空袭⼯程、救灾⽣命线系统。
第⼆章城市⼯程系统规划的⼯作程序与内容深度1、城市⼯程系统规划总⼯作程序分为四个阶段：拟定城市⼯程系统规划建设⽬标、编制城市⼯程系统总体规划、编制城市⼯程系统分区规划、编制城市⼯程系统详细规划。
2、城市供电⼯程系统规划的⼯作的主体程序为：城市供电负荷预测、确定城市供电系统规划⽬标、城市供电电源规划、城市供电⽹络与变电设施规划、分区供电、⾼压配电⽹络与变电设施规划、详细规划范围内送配电线路与变配电设施规划。
3、城市给⽔⼯程系统规划⼯作的具体程序为：城市⽤⽔量预测、确定城市给⽔系统规划⽬标、城市给⽔⽔源规划、城市给⽔⽹络与输配设施规划、分区给⽔管⽹与输配设施规划、详细规划范围内给⽔管⽹规划。
第三章城市供电⼯程系统规划1、在编制城市详细规划中进⾏供电规划负荷预测时，⼀般采⽤单位建筑⾯积负荷密度。
2、城市电源通常分为城市发电⼚和电源变电所两种基本类型。
电源变电所除变换电压外，还起到集中电⼒和分配电⼒的作⽤并控制电⼒流向和调整电压。
3、城市发电⼚有：⽕⼒发电⼚、⽔⼒发电站、风⼒发电⼚、地热发电⼚、原⼦能发电⼚。
4、简述变电所选址要点（1）位于城市外缘或外围，便于进出线。
对于⽤电量很⼤、负荷⾼度集中的市中⼼⾼负荷密度区，可采⽤220KV及以上电源变电所深⼊负荷中⼼布置。
（2）宜避开易燃、易爆设施，避开⼤⽓严重污染地区及严重烟雾区。
（3）应满⾜防洪、抗震的要求。
（4）不得布置在国家重点保护的⽂化遗址或有重要开采价值的矿藏上，并协调与风景名胜区、军事设施、通信设施、机场等的关系。
城市工程系统规划复习范围.
城市工程系统规划一、名词解释1、用水量指标用水量指标是城市规划期内不同供水对象单位人口、单位用地面积或单位产值、单位产品等所采用的用水量定额,它是给水工程规划中的一项基本数据。
2、排水完全分流制分设污水和雨水两个管渠系统,前者汇集生活污水、工业废水,送至处理厂,经过处理后排放或利用;后者汇集雨水或部分工业废水(较洁净,就近排入水体。
3、电力负荷(用电负荷城市电力负荷指城市内或城市某一片区内所有用户在某一时刻实际耗用的有功功率的总和。
4、电信系统是城镇区域内、外的电信部门(局与微波站、卫星及卫星地面站,电信局与中转设备,电信局与用户集中设备,电信局与用户终端设施以有线和无线的形式进行信息传输的系统。
5、气源指向城市燃气输配系统提供燃气的设施,主要有天然气门站、煤气制气厂、液化石油气供应基地、液化石油气气化站。
6、管线垂直净距两条管线上下交叉敷设时,从上面管道外壁最低点到下面管道外壁最高点之间的垂直距离;7、管线埋设深度地面到管道底(内壁的距离,即地面标高减去管底标高;二、简答题1、给水工程规划在总体规划中的主要内容(1确定用水量标准,预测城市总用水量;平衡供需水量,选择水源,确定取水方式和位置;(2确定给水系统形式、水厂供水能力和厂址,选择处理工艺;(3布局输配水干管、输水管网和供水重要设施,估算干管管径;(4确定水源地的卫生保护措施。
2、排水工程规划在总体规划中的主要内容(1确定排水制度;(2划分排水区域,估算雨、污水总量,制定不同地区污水排放标准;(3进行排水管渠系统规划布局,确定雨、污水主要泵站数量、位置及水闸位置;(4确定污水处理厂数量、分布、规模、处理等级以及用地范围;(5确定排水干管渠的走向和出口位置;(6提出污水综合利用措施。
3、供电工程规划在总体规划中的主要内容(1预测城市供电负荷;(2选择城市供电电源;(3确定城市电网供电电压等级和层次;(4确定城市变电站容量和数量;(5布局城市高压送电网和高压走廊;(6提出城市高压配电网规划技术原则。
城市工程系统规划复习资料(整理版)
1.城市市政公用设施：指为城市生产、生活服务的技术性的城市基础设施。
2．六大系统①交通系统：对外交通系统和城内交通系统；②水系统：水资源、给水和排水设施；③能源系统：供电、燃气、集中供热设施；④通信系统：邮政、电信、广播、电视设施；⑤环境系统：环境卫生设施与环境保护；⑥防灾系统：消防、防洪（汛）、防空袭、防风（雷）、抗震等设施。
3.．九大类①道路交通工程规划；航空交通、水运交通、轨道交通、道路交通②城市给水工程规划；城市取水工程、净水工程、输配水工程。
③城市排水工程规划；雨水排放工程、污水处理与排放工程④城市供电工程规划；城市电源工程，输配电网络工程⑤城市燃气工程规划；燃气气源工程、储气工程，输配气管网工程⑥城市供热工程规划；供热热源工程和传热管网工程⑦城市通信工程规划；邮政、电信、电视、广播⑧城市环境卫生设施工程规划；城市垃圾处理厂、垃圾填埋厂（场）。
垃圾收集站、转运站、车辆清洗场、环卫车辆厂、公共厕所及城市环境卫生管理设施。
⑨城市防灾系统工程规划。
消防、防洪（汛）、抗震、防空袭、救灾生命线系统。
4．城市供电系统总体规划的主要内容（1）预测城市供电负荷（2）选择城市供电电源（3）确定城市电网供电电压等级和层次（4）确定城市变电站容量和数量（5）布局城市高压送电网和高压走廊（6）提出城市高压配电网规划技术原则。
5．城市供电工程系统总体规划图纸（1）城市电网系统现状图：电网系统较复杂的城市，要绘制35kv以上电网现状图。
（2）负荷预测分布图：分区的城市要编负荷预测分布图。
（3）城市电网系统规划图：图中表示电源、高压变电站位置和容量，高压网络布局和线路量向；敷设方式、电压等级、高压走廊用地范围。
6．城市供电工程系统分区规划的主要内容（1）预测分区供电负荷（2）确定分区供电电源方位（3）选择分区变配电站容量和数量（4）进行高压配电网规划布局7．图纸（1）分区规划高压配电网平面布置图。
图中表示高压与电站分布，电源进出线回数、线路走向、电压及敷设方式。
同济大学考研城市工程系统规划复习要点
第一章绪论第一节城市工程系统规划的范畴一．城市工程系统的构成与功能1．我国通常的城市基础设施主要为工程性基础设施，它包含交通，水，能源，通信，环境，防灾等六大工程系统。
2．城市基础设施是保障城市生存，持续发展的支撑体系，是建设城市物质文明和精神文明的最重要的物质基础。
3．城市给水，排水工程系统共同承担城市生命保障，“吐故纳新”之职能。
4．城市供电，燃气，供热工程系统三者共同承担保障城市高能，高效，卫生，方便，可靠的能源供给之职能。
5．城市通信工程系统担负着城市内外各种信息交流，物品传递等职能，是现代城市之耳目和喉舌。
6．城市防灾工程系统担负着防，抗主要自然灾害，人为危害，减少灾害损失，保障城市安全等职能。
7．城市交通工程系统由城市航空交通，水运交通，轨道交通，道路交通等四个分项工程系统构成，具有城市对外交通，城市内部交通等两大功能。
8．城市航空交通工程系统主要由城市航空港，市内直升机场，以及军用机场等设施。
9．城市水运交通工程系统分为海运交通，内河交通等两部分海运交通有海上客运站，海港等设施。
11．内河水运交通有内河客运站，内河货运摊区，码头等设施。
12．城市轨道交通工具系统分为市际铁路，市内轨道交通等两部分。
13．市际铁路交通：城市铁路客运站，货运站（场），编组站，列检场及铁路，桥涵等设施14．市内轨道交通：地铁站，轻轨站，调度中心，车辆场（库），地下，地面，架空轨道以及桥涵等设施。
15．城市航空交通，水运交通，市际铁路交通，公路交通组成了空中，水上，地面，地下等城市综合对外交通系统。
16．市内轨道交通，城区道路交通组成了城市内部交通系统。
17．城市给水工程系统由城市取水工程，净水工程，输配水工程等组成。
18．城市排水工程系统由雨水排放工程，污水处理与排放工程组成。
19．高压配电网电压等级为1-10kV，高压配电网具有为低压配电网变，配电源，以及直接为高压电用户送电等功能。
20．高压配电线路通常采用直埋电缆，管道电缆等敷设方式。
城工程系统规划复习资料
城市工程系统规划给水工程一、城市用水分类：1、综合生活用水；（包括居民生活用水和公共建筑用水）2、工业企业用水；3、市政用水泥；4、官网漏损水量；（指城镇供水官网在运行过程中由于各种原因的破坏而造成水量漏损）5、未预见用水；（未预见水量指给水设计中对难以预见的因素而预留的水量）6、消防用水；7、水厂自身用水。
二、城市用水量预测与计算：1、人均综合指标法；2、单位用地指标法；3、线性回归法；4、年递增率法；5、城市发展增量法；6、各类加和法。
三、城市给水工程系统布置形式：（五种）1、统一给水系统：根据生活饮用水水质要求，由统一管网供给生活、生产和消防用水到用户的给水系统。
水源可以多个，也可以一个。
多用在新建中小城镇、工业区开发区及用户较为集中，各户对水质、水压无特殊要求或相差不大，地形比较平坦，建筑物层数差异不大的情况。
系统管理简单，但供水安全性较低。
2、分质给水系统：取水构筑物从同一水源或不同水源取水，经过不同程度的净化过程，用不同的管道，分别将不同水质的水供给各个用户的给水系统。
除了在城市中工业较集中的区域，对工业用水和生活用水，采用分质供水外，可在城市一定范围内对饮用水与杂用水进行分质供水。
优点：可保证城市有限水资源优质优用。
缺点：管理复杂，对旧城区实施难度较大。
3、分区给水系统：（并联分区和串联分区）优点：使管网水压不超出水管所能承受的压力，减少漏水量和减少能量的浪费。
缺点：增加管网造价，而且管理较分散。
适用于给水区很大，地形起伏，高差显著及远距离输水的情况。
4、循环和循序给水系统：工业生产中，所产生的废水经过适当处理后可以循环使用，或用作其他车间和工业部门的生产用水。
优点：可以节约用水，提高工业用水重复利用率，也符合清洁生产的原则。
5、区域性给水系统：将若干城镇或工业企业的给水系统联合起来的给水系统。
优点：发挥规模效应，降低成本。
四、自来水厂常规的处理工艺流程：1、澄清、过滤和消毒；2、除臭、除味；3、除铁、锰和除氟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市工程系统规划复习
1、城市排水按照来源和性质分为（）
A 生活污水、工业污水、降水
B 生活污水、工业废水、降水
C 生活污水、工业废水、雨水
D 生活污水、工业污水、雨水
2、生活污水量约占生活用水量的（）
A 50%-70%
B 60%-80%
C 70%-90%
D 75%-95%
3、下面关于中水系统的论述中，（）条不正确。
A 将城市污水或生活污水经处理后用作城市杂用，或将工业用的污水回用的系统
B 将城市给水（上水）系统中截流部分作为某种专门用水的系统
C 城市排水（下水）系统中的一种水处理系统
D 既不能作为城市生活用水，又不能作为城市生产用水的系统
4、关于污水厂选址，下列（）正确。
A 污水处理厂应设在地势较低处，便于城市污水自流入厂内
B 污水处理厂宜设在水体附近，便于处理后的污水就进排入水体，尽量无提升，合理布置出水口
C 厂址可以占农田、良田，宜在地质条件好的地段，便于施工、降低造价
D厂址不宜设在雨季易受水淹的洼处
5、生活污水一般显（）性
A 酸性
B 碱性
C 中性
D 强酸
6、城市新建开发区宜采用下列（）种排水系统
A 直排式合流制
B 截流式合流制
C 完全分流制
D 不完全分流制
7、在排水区界限内，应根据（）划分排水流域
A 地形
B 竖向规划
C 用地性质
D 人群活动规模
8、以下四种城市排水体制中，（）种体制多适用于旧城区改建。
A 直排式合流制
B 截流式合流制
C 不完全分流制
D 完全分流制
1、规划人口为25万的城市应采用的防洪标准为（）年一遇。
A 10-20
B 20-50
C 50-100
D 100-200
2、战时留城人口一般占城市总人口的（）比例
A 10%-20%
B 20%-30%
C 30%-40%
D 40%-50%
3、河流洪水防治的原则是（）
4、在城市规划中，城市抗震标准（即抗震设防烈度）依据以下（）项确定。
A 城市性质和功能
B 城市人口规模和用地规模
C城市所在地区的经济发展水平 D 国家的有关规定
5、下列各城市灾害如：1）火灾；2）河洪、海潮、泥石流；3）风灾；4）雪灾；5）冰雹灾害；6）地震；7)战争；其中下列（）组成城市防灾系统工程规划的主要内容。
A 1)、2）、3）、6）
B 1）、2）、6）、7）
C 2）、3）、5）、6）
D 1）、4）、6）、7）
6、下列城市消防设施中，（）项是城市必不可少的消防设施。
A 消防栓
B 消防站
C 消防给水管道
D 消防水池
E 消防瞭望塔
F 消防指挥调度中心
1、在城市给水工程规划和进行水量预测时，一般采用下列（）组用水分类。
1）工业企业用水 2）生产用水 3）居民生活用水 4）生活用水 5）公共建筑用水 6）市政用水 7）消防用水 8）施工用水 9）绿化用水
A 1)、3）、5）、7）
B 1）、4）、6）、9）
C 2)、4）、6）、7）、
D 1）、4）、8）、9）
2、按照现行《地面水环境质量标准》，作为城市一般性景观用水的水质可以是（）
A Ⅱ类
B Ⅲ类
C Ⅳ类
D Ⅴ类
3、以地下水为水源时，水井周围（）米的范围内，不得设置渗水厕所、粪坑和废渣堆等污染物。
A 10
B 20
C 30
D 40
4、取水构筑物的设计最高水位应按防洪（）标准确定
A 200年一遇
B 150年一遇
C 100年一遇
D 50年一遇
5、城市配水管的管径一般至少为（），供消防用水的配水管管径为（）
A 100mm；大于150mm B120mm；大于180mm
C 150mm；小于200mm
D 180mm；小于250mm
6、按照《地面水环境质量标准》规定，Ⅲ类水体标准用水适用于（）用水
A 源头水
B 一级鱼类保护区
C 鱼虾产卵区
D 游泳区
E 工业用水区
F 农业用水区
7、城市给水管网布置中，平行的干管间距（）米，连通管间距（）米。
A 500-1000; 800-1000
B 500-800; 800-1000
C 500-800; 500-1000
D 500-1000;500-1000
1、城市配电网由高压、低压配电网等组成。
高压配电网电压等级为（）KV，低压配电网电压等级为（）。
2、110-500KV变电所的所址标高宜在（）年一遇的高水位上，35KV变电所的所址标高宜在（）年一遇的高水位上处。
3、35KV、110KV线路与建筑物之间最小距离分别为（）m。
4、市区10KV的配电所的供电半径一般不大于（）m。
5、下列城市电网典型结构方式中，（）项不宜在城市高压配电网中采用。
A放射式 B环式 C多回线式 D格网式
6、下面四项内容中属于城市供电工程系统总体规划的内容是（）。
A预测城市供电负荷 B确定城市供电电源
C选择和布局规划范围内变配电站 D进行高压配电网规划布局
7、城市一次送电电压为（）
A500KV B330KV C220KV D110KV E66KV F35KV
8、下列（）项属于城市电量预测与计算的方法
A 产量单耗法
B 用电水平法
C 线性回归法
D 大用户调查法
1、下面四项中，属于城市燃气工程系统分区规划的内容是（）
A 确定燃气输配设施的分布、容量和用地
B 确定燃气输配管网的级配等级，布局输配干线管网
C 进行造价估算 D确定燃气输配设施的保护要求
2、一般情况下，燃气输送管网采用（）管道。
A 高、中、低压 B高、中压 C中、低压 D低压
3、城市燃气调压站具有（）功能
A 调峰 B混合 C加压 D调压
4、燃气使用过程中体现出用气不均匀性，其中不均匀系数最大的是（）
A 年不均匀性
B 月不均匀性
C 日不均匀性
D小时不均匀性
5、城市燃气输配管道中的压力达到0.4﹤P≦0.8（MPa）的是（）管道。
A 高压燃气管道
B 中压燃气管道A
C 低压燃气管道
D 中压燃气管道B
6、我国人工煤气的热值一般应大于（）MJ/Nm3
A 、14 B50 C30 D25
7、燃气用量的预测与计算的主要任务是预测计算燃气的（）
A 年用量与日用量
B 日用量与小时用量
C年用量与日用量 D月用量与日用量
1、变电容载比
2、高热值
3、集中供热普及率
4、热化系数
5、简述变电所选址要点。
6、简述燃气调压站布置原则。
