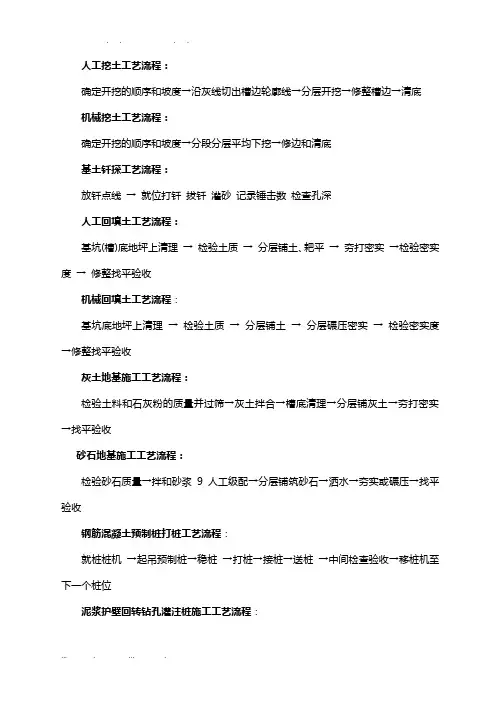

人工挖土工艺流程：确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底机械挖土工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底基土钎探工艺流程：放钎点线→就位打钎拔钎灌砂记录锤击数检查孔深人工回填土工艺流程：基坑(槽)底地坪上清理→检验土质→分层铺土、耙平→夯打密实→检验密实度→修整找平验收机械回填土工艺流程：基坑底地坪上清理→检验土质→分层铺土→分层碾压密实→检验密实度→修整找平验收灰土地基施工工艺流程：检验土料和石灰粉的质量并过筛→灰土拌合→槽底清理→分层铺灰土→夯打密实→找平验收砂石地基施工工艺流程：检验砂石质量→拌和砂浆9人工级配→分层铺筑砂石→洒水→夯实或碾压→找平验收钢筋混凝土预制桩打桩工艺流程：就桩桩机→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位泥浆护壁回转钻孔灌注桩施工工艺流程：钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→插入混凝土导管→浇筑混凝土→拔出导管→插桩顶钢筋螺旋钻孔灌注桩施工工艺流程：钻孔机就位→钻孔→检查质量→孔底清理→孔口盖板→移钻孔机人工成孔灌注桩施工工艺流程：放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位(中心)轴线→架设垂直运输架→安装电动葫芦(卷扬机或木辘轳)→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板(放附加钢筋)→浇第二节护壁混凝土→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放混凝土溜筒(导管) →浇筑桩身混凝土(随浇随振)→插桩顶钢筋桩承台施工工艺流程：核对钢筋半成品→钢筋绑扎→预埋管线及铁活→绑好砂浆垫块钢筋绑扎工艺流程：确定组装钢模板方案→组装钢模板→模板预检混凝土浇筑工艺流程：搅拌混凝土→浇筑→振捣→养护设备基础施工工艺流程：槽底或模板清工艺流程：槽底或模板清理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土养护理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土找平→混凝土养护素混凝土基础施工工艺流程：槽底或模板清理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土养护防水混凝土施工工艺流程作业准备→混凝土搅拌→运输→混凝土浇筑→养护水泥砂浆防水层施工工艺流程：墙、地面基层处理→刷水泥素浆→抹底层砂浆→刷水泥素浆→抹面层砂浆→刷水泥砂浆→养护地下沥青油毡卷材防水层施工工艺流程：平面铺贴卷材工艺流程：保护墙放线→砌筑保护墙→抹保护墙找平层→抹垫层找平层→养护→清理→喷涂冷底子油→铺贴附加油毡层→铺第一层立墙油毡→铺第一层平面油毡→分层先立面后平面)→抹保护层立面铺贴卷材工艺流程：拆除根部临时保护墙→结构面抹找平层→养护→喷涂冷底子油→接铺阴阳角处附加层→铺第一层油毡→铺第二层油毡→(按,设计分层铺设)→砌筑保护墙(保护层) 地下改性沥青油毡(SBS)防水层施工工艺流程：基层清理→涂刷基层处理剂→铺贴附加层→热熔铺贴卷材→热熔封边→做保护层地下高分子合成(三元乙丙)橡胶卷材防水层施工工艺流程：基层清理→聚氨酯底胶配制→涂刷聚氯酯底胶→特殊部位进行增补处理(附加层)→卷材粘贴面涂胶基层表面涂胶→铺贴防水卷材做保护层地下聚氨酯防水涂料冷作业施工工艺流程：基层清理→涂刷底胶→涂膜防水层施工→做保护层砖混结构构造柱、圈梁、板缝支模工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护框架结构定型组合钢模板的安装与拆除工艺标准安装柱模板工艺流程：弹柱位置线→抹找平层作定位墩→安装柱模板→安柱箍→安拉杆或斜撑→办预检安装剪力墙模板工艺流程：弹线→安门洞口模板→安一侧模板→安另一侧模板→调整固定→办预检安装梁模板工艺流程：弹线→支立柱→调整标高→安装梁底模→绑梁钢筋→安装侧模→办预检安装楼板模板工艺流程：地面夯实→支立柱→安大小龙骨→铺模板→校正标高加立杆的水平拉杆→办预检组合钢木(竹)胶合板模板的安装与拆除工艺标准柱模板安装工艺单块就位组拼工艺流程：搭设安装架子→第一层模板安装就位→检查对角线、垂直和位置→安装柱箍→第二、三等层柱模板及柱箍安装→安有梁口的柱模板→全面检查校正→群体固定单片预组拼柱模板工艺流程：单片预组拼柱组拼→第一片柱模就位→第二片柱模就位用角模连接→安装第三、四片柱模→检查柱模对角线及位移并纠正→自下而上安装柱箍并做斜撑→全面检查安装质量→群体柱模固定墙模板安装工艺：组装前检查→安装门窗口模板→安装第一步模板(两侧) →安装钢楞→调整模板平直→调整模板平直、垂直→安装第二步至顶部两侧模板→安装钢楞调平直→安装穿墙螺栓→安装外钢楞→加斜撑并调模板平直→与柱、墙、楼板模板连接预拼装墙模板工艺流程：安装前检查→安装门窗口模板→一侧墙模吊装就位→安装斜撑→插入穿墙螺栓及塑料套管→清扫墙杂物→安装就位另一侧墙模板→安装斜撑→穿墙螺栓穿过另一侧墙模→调整模板位置→紧固穿墙螺栓→斜撑固定→与相邻模板连接梁模板安装工艺：梁模板单块就位安装工艺流程：弹出梁轴线及水平线并复核→搭设梁模支架→安装梁底楞或梁卡具→安装梁底模板→梁底起拱→绑扎钢筋→安装侧梁模→安装另一侧梁模→安装上下锁口楞、斜撑楞及腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连固梁模板单片预组合模板安装工艺流程：弹出梁轴线及水平线并做复核→搭设梁模支架→预组拼模板检查→底模吊装就位安装起拱→绑扎钢筋→侧模安装→安装侧向支撑或梁卡固定→检查梁口平直模板尺寸→卡梁口卡→与相邻模板连固梁模整体预组合模板安装工艺流程：弹出梁轴线及水平线并做复核→搭设梁模支架→梁模整体吊装就位→梁模与支架连固→复核梁模位置尺寸→侧模斜撑固定→上梁口卡楼板模板安装工艺：搭设支架→安装横纵钢(木)楞→调整楼板下皮标高及起拱→铺设模板块→检查模板上皮标高、平整度楼板、梁模板拆除工艺流程：拆除支架部分水平拉杆和剪力撑→拆除梁连接件及侧模板→下调楼板模板支柱顶翼托螺旋2~3cm，使模板下降→分段分片拆除楼板模板、钢(木)楞及支柱→拆除梁底模板及支撑系统柱子模板拆除工艺：分散拆除工艺流程：拆除拉杆或斜撑→自上而下拆掉(穿柱螺栓)或柱箍→拆除竖楞，自上而下拆钢框竹编模板→模板及配件运输维护分片拆模工艺流程：拆掉拉杆或斜撑→自上而下拆掉柱箍→拆掉柱连接角一侧U形卡，分二片或四片拆离→吊运片模板墙模拆除工艺：墙模分散拆除工艺流程：拆除斜撑→自上而下拆掉穿墙螺栓及外楞→分层自上而下拆除楞及竹编模板→模板及配件运输及维护墙模整体拆除工艺流程：拆除穿墙螺栓→调节三角斜支腿丝框使底脚离开地面→拆除组拼大模板端接缝处连接窄条模板→敲击组拼大模立楞上端，使之脱离墙体→用撬棍撬组拼大模底边肋，使之全部脱离墙体→吊运组拼大模现浇剪力墙结构大模板的安装与拆除工艺标准外板模结构安装大模板工艺流程：准备工作→安正号模板→安装外墙板→安反号模板→固定模板上口→预检外砖模结构安装大模板工艺流程：外墙砌砖→安装正、反号大模板→安装角模→预检全现浇结构安装大模板工艺流程：准备工作→挂外架子→安横墙模板→安纵墙模板→安堵头模板→安外墙侧模板→合模前钢筋隐检→安外墙外侧模板→预检密肋楼板模壳的安装与拆除模壳模板安装的操作工艺(以主次木楞支撑体系为例)流程：安装支架→安装主次木楞→调整密肋梁底标高及起拱→安装模壳→质量检验模壳模板拆除的操作工艺流程：拆除角钢→拆起模壳→拆除支架钢筋绑扎与安装工程操作工艺流程：划钢筋位置线→运钢筋到使用部位→绑底板及梁钢筋→绑墙钢筋构造柱钢筋绑扎工艺流程：预绑构造柱钢筋骨架→修整底层伸出的构造柱塔接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋圈梁钢筋的绑扎工艺流程：画钢筋位置线→放圈梁受力筋→穿箍筋→绑扎箍筋板缝钢筋绑扎工艺流程支护缝模板→预制板端头预应力锚固筋向上弯成45°→放通长水平构造筋→与板端锚固筋绑扎剪力墙结构大模板墙体钢筋绑扎工艺标准剪力墙钢筋现场绑扎工艺流程：修改预留搭接筋→绑立筋→绑横筋→绑拉筋或支撑筋剪力墙采用预制网片的绑扎工艺流程修理预留搭接筋→临时固定网片→绑扎根部钢筋→绑门窗洞加筋→绑拉筋或支撑筋现浇框架结构钢筋绑扎工艺标准绑柱子钢筋工艺流程：套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋绑剪力墙钢筋工艺流程：立2～4根竖筋→画水平障距→绑定位横筋→绑其余横筋→绑其余横竖筋梁钢筋绑扎工艺流程：模绑扎：画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎模外绑扎(先在梁模板上口绑扎成型后再入模)：画箍盘间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层纵筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎板钢筋绑扎工艺流程：清理模板→模板上画线→绑板下受力筋→绑负弯短钢筋楼梯钢筋绑扎工艺流程：划位置线→绑主筋→绑分布筋→绑踏步筋双钢筋叠合板钢筋绑扎工艺流程图：检查支座及板缝硬架支模上平标高→画叠合板位置线→吊装叠合板→调整支座处叠合板搁置长度→整理叠合板甩出钢筋钢筋接头钢筋手工电弧焊工艺流程：检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验水平钢筋窄间隙焊工艺流程检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验钢筋气压焊工艺流程：检查设备、气源→钢筋端头制备→安装焊接夹具和钢筋→试焊、作试件→施焊→卸下夹具→质量检查钢筋闪光对焊工艺流程：检查设备→选择焊接工艺及参数→试焊、作模拟试件→送试→确定焊接参数→焊接→质量检验连续闪光对焊工艺过程：闭合电路→闪光(两钢筋端面轻微接触) →连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻预热闪光对焊工艺过程：闭合电路→断续闪光预热(两钢筋端面交替接触和分开) →连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻闪光一预热闪光对焊工艺过程：闭合电路→一次闪光闪平端面(两钢筋端面轻微徐徐接触) →连续闪光预热(两钢筋端面交替接触和分开) →二次连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻钢筋电渣力焊工艺工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球(也可省去)→安放焊剂灌、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查电渣压力焊的工艺过程：闭合电路→引弧→电弧过程→电渣过程→挤压断电带肋钢筋径向挤压连接工艺流程：钢套筒、钢筋挤压部位检查、清理、矫正→钢筋端头压接标志→钢筋插入钢套筒→挤压→检查验收锥螺纹钢筋接头工艺流程：钢筋下料→钢筋镦粗钢筋套丝→接头单体试件试验→钢筋连接→质量检查砖混结构、构造柱、圈梁、板缝等混凝土施工工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护剪力墙结构大模板普通混凝土施工工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→拆模、养护全现浇结构(大模板)轻骨料混凝土施工工艺流程作业准备→材料计量→搅拌→运输→浇筑→振捣→养护现浇框架结构混凝土浇筑施工工艺流程；作业准备→混凝土搅拌→凝土运输→柱、梁、板、剪力墙、楼梯混凝土浇筑与振捣→养护双钢筋叠合板安装施工工艺流程：检查支座及板缝硬架支模上平标高→画叠合板位置线→吊装叠合板→调整支座处叠合板搁置长度→整理叠合板甩出钢筋构件安装工程预应力短向圆孔板安装工艺流程：抹找平层或硬架支模→画板位置线→吊装楼板→调整板位置→绑扎或焊接锚固筋预应力实心整间大楼板安工艺流程：抹砂浆找平层或硬架支模→吊装大楼板→调整板位置→整理绑扎钢筋预制钢筋混凝土框架结构构件安装工艺流程：柱吊装(校正→定位→焊接) →梁吊装(校正→主筋焊接) →梁柱节点核心区处理→剪力墙施工→板安装预制外墙板安装工艺流程：抹找平层→外墙板就位→外墙板临时固定→插油毡条、聚苯条、塑料条→插节点构造钢筋→键槽钢筋焊接，浇注混凝土→外墙板底部捻干硬性水泥砂浆→拆除外墙板临时支撑预制外墙板构造防水施工工艺流程：做立缝防水→做平缝防水→做十字缝防水→其他部位防水→淋水试验预制楼梯、休息板及垃圾安装工艺流程：浇水泥浆→安装休息板→安装楼梯段→焊接→灌缝→安垃圾道预制阳台、雨罩、通道板安装工艺流程坐浆→吊装→调整→焊接→浇长混凝土预制钢筋混凝土隔墙板安装工艺流程：安装就位→检查、校正→支撑、加固→焊接固定→捻缝加气混凝土条板安装工艺流程：弹位置线→处理条板的长、宽尺寸→清理安装位置上下端→浇筑混凝土带→弹条板安装分块线→安装条板预应力混凝土工程预应力后法拉施工工艺流程：检查构件(或块体)↓预应力筋制作→穿预应力筋↓锚具检验→安装具及拉设备拉设备预检↓拉↓孔道灌浆→制作水泥浆试块↓起吊←压水泥浆试块无粘结预应力施工工艺流程：施工准备→梁、板模板支搭→非预应力下钢筋铺放、绑扎→无粘结预应力筋铺放、端部节点安装→非预应力上钢筋铺放、绑扎→无粘结预应力起拱、绑扎→隐检验收→混凝土浇筑及振捣→混凝土养护→拉→端部处钢结构工程钢结构手工电弧焊焊接工艺流程作业准备→电弧焊接(平焊、立焊、横焊、仰焊) →焊缝检查扭剪型高强螺栓连接工艺流程：作业准备→选择螺栓并配套→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收大六角高强度螺栓连接工艺流程：作业准备→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收钢屋架制作工艺流程：加工准备及下料→零件加工→小装配(小拼) →总装配(总拼) →屋架焊接→支撑连接板，檩条、支座角钢装配、焊接→成品检验→除锈、油漆、编号钢屋架安装工艺流程：作业准备→屋架组拼→屋架安装→连接与固定→检查、验收→除锈、刷涂料钢网架结构拼装工艺流程：作业准备→球加工及检验→杆加工及检验→小拼单元→中拼单元→焊接→拼装单元验收钢网架结构安装工艺流程：放线、验线→安装下弦平面网络→安装上弦倒三角网络→安装下弦正三角网络→调整、紧固→安装屋面帽头→支座焊接、验收焊接球地面安装高空合拢法工艺流程：放线、验线→安装平面网格→安装立体网格→安装上弦网格→网架整体提升→网架高空合拢→网架验收钢结构防腐涂装工艺流程：基面清理→底漆涂装→面漆涂装→检查验收钢结构防火涂料涂装工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收砖基础砌筑工艺流程：拌制砂浆→确定组砌方法→排砖撂底→砌筑→抹防潮层一般砖砌体砌筑工艺流程：砂浆配合比→计量排砖撂底盘角组砌方法作业准备砖浇水砂浆搅拌砌砖验收测量放线立皮数杆挂线料石砌筑工艺流程：砂浆搅拌→作业准备→试排撂底→砌料石→验评中型砌块砌筑工程施工工艺流程：墙体放线→制备砂浆→砌块排列→铺砂浆→砌块就位→校正→砌块浇水砂筑镶砖→竖缝灌砂浆→勒缝空心砖砌筑工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底地面与楼面工程炉渣垫层施工工艺流程：基层处理→炉渣过筛与水闷→找标高、弹线、做找平墩→基层洒水湿润、拌合炉渣→铺炉渣垫层→刮平、滚压→养护混凝土垫层施工工艺流程：基层处理→找标高、弹水平控制线→混凝土搅拌→铺设混凝土→振捣→找平→养护粒混凝土垫层施工工艺流程：基层处理→找标高弹水平控制线→粒过筛、水闷→搅拌→铺设粒混凝土→养护细石混凝土地面施工工艺流程：找标高、弹面层水平线→基层处理→洒水湿润→抹灰饼→抹标筋→刷素水泥浆→浇筑细石混凝土→抹面层压光→养护水泥砂浆地面施工工艺流程：基层处理→找标高、弹线→洒水湿润→抹灰饼和标筋→搅拌砂浆→刷水泥浆结合层→铺水泥砂浆面层→木抹子搓平→铁抹子压第一遍→第二遍压光→第三遍压光→养护现制水磨石地面施工工艺流程：基层处理→找标高→弹水平线→铺抹找平层砂浆→养护→弹分格线→镶分格条→拌制水磨石拌合料→涂刷水泥浆结合层→铺水磨石拌合料→滚压、抹平→试磨→粗磨→细磨→磨光→草酸清洗→打蜡上光预制水磨石地面施工工艺流程：基层处理→定线→水磨石板浸水→砂浆拌制→基层洒水及刷水泥浆→铺水泥砂浆结合层及预制水磨石板→养护灌缝→贴镶踢脚板→酸洗打蜡瓷锦砖地面施工工艺流程：清理基层、弹线→刷水泥素浆→水泥砂浆找平层→水泥浆结合层→铺贴瓷锦砖→修理→刷水、揭纸→拨缝→灌缝→养护塑料板地面施工工艺流程：基层处理→弹线→试铺→刷底子胶→铺贴塑料地面→铺贴塑料踢脚板→擦光上蜡活动地板施工工艺流程：基层处理→找中、套方、分格、弹线→安装支座和横梁组件铺设活动地板面层→清擦和打虹石、花岗石及碎拼石地面施工艺流程：准备工作→试拼→弹线→试排→刷水泥浆及铺砂浆结合层→铺石板块(或花岗石板块) →灌缝、擦缝→打蜡石(或花岗石)踢脚板工艺流程①：粘贴法：找标高水平线→水泥砂浆打底→贴石踢脚板→擦缝→打蜡灌浆法找标高水平线→拉水平通线→安装踢脚板→灌水泥砂浆→擦缝→打蜡碎拼石面层施工工艺流程：挑选碎块石→弹线试拼→基层清理→扫水泥素浆→铺砂浆结合层→铺石碎块→灌缝→磨光打蜡缸砖、水泥花砖、通体砖地面施工工艺流程：基层处理→找标高、弹线→抹找平层砂浆→弹铺砖控制线→铺砖→勾缝、擦缝→养护→踢脚板安装预制混凝土板块和水泥方砖路面铺设施工工艺流程：灰土垫层→找标高、拉线→马路牙子→铺砌路面砖→灌缝长条、拼花硬木地板施工工艺流程：厕、浴间涂膜防水施工工艺标准安装木搁栅→钉木地板→刨平→净面细刨、磨光→安装踢脚板厕、浴间涂膜防水施工工艺标准聚氨酯防水涂料施工工艺流程：清扫基层→涂刷底胶→细部附加层→第一层涂膜→第二层涂膜→第三层涂膜和粘石渣→防水层试水→防水层验收氯丁胶乳沥青防水涂料施工工艺流程：基层处理→涂刮氯丁胶乳沥青水腻子→刮第一遍涂料→细部构造和加强层→铺贴玻璃丝布(或无纺布)同时刷二遍涂料→刷第三遍涂料→刷第四遍涂料→蓄水试验→防水层验收SBS橡胶改性沥青防水涂料施工工艺流程：基层处理→涂刷第一遍涂料→细部处理一布二涂→蓄水试验→防水层验收地毯铺设施工工艺流程：基层处理→弹线、套方、分格、定位→地毯剪裁→钉倒刺板挂毯条→铺设衬垫→铺设地毯→细部处理及清理木门窗安装工艺流程弹线找规矩→决定门窗框安装位置→决定安装标高→掩扇、门框安装样板→窗框、扇、安装→门框安装→门扇安装钢门窗安装工艺流程：划好门窗安装位置及标高→运门窗口扇→立钢门窗→木楔临时固定→按水平线复核安装标高，按中线复核安装位置→焊接固定→堵洞→装五金配件→装玻璃→刷油漆→装纱扇→刷油漆铝合金门窗安装工艺流程弹线找规矩→门窗洞口处理→门窗洞口埋设连接铁件→铝合金门窗拆包检查→按图纸编号运至安装地点→检查铝合金保护膜→铝合金门窗安装→门窗口四周嵌缝、填保温材料→清理→装王金配件→安装门窗密封条→质量检查→纱扇安装涂色镀锌钢板门窗安装工艺流程：弹线找规矩→门窗洞口处理→门窗洞口预埋铁件的核查→拆包检查门窗质量→按图纸编号运安装地点→涂色镀锌钢板门窗安装→门窗四周嵌缝、填保温材→清理→质量检验→成品保护硬PVC塑料门窗安装工艺流程：弹线找规矩→门窗洞口处理→安装连接件的检查→塑料门窗外观检查→按图示要求运到安装地点→塑料门窗安装→门窗四周嵌缝→安装五金配件→清理装饰工程抹灰工程墙抹石灰砂浆工艺流程：墙面浇水→吊垂直抹灰饼→抹水泥踢脚或墙裙→做护角→抹水泥窗台→墙面充筋→抹砂子灰→抹罩面灰抹水泥砂浆工艺流程：门窗框四周堵缝(或外墙板竖横缝处理) →墙面清理→浇水润湿墙面→吊垂直、套方、抹灰饼、充筋→弹灰层控制线→基层处理→抹底层砂浆→弹分格线→粘分格条→抹罩面灰→起条、勾缝→养护加气混凝土条板墙面抹灰工艺流程：基层处理→洒水润湿→贴灰饼、冲标筋→抹水泥踢脚板→抹门窗口水泥砂浆护角→抹底子灰→喷洒头遍防裂剂→修抹墙面上的箱、槽孔洞→抹罩面灰→喷洒二遍防。
工艺流程图ppt课件
3、 具有高低压衔接部位的流程，操作时必须先导通低压部位，后导通高压部位。 反之先切断高压，后切断低压。
4、 流程操作开关阀门时，必须缓开缓关，以防止发生“水击”现象，损坏管道 和设备。向无压或从来未升过压的管段升压时，更应缓开阀门，至压力平衡 后方可正常开大。
5、 对于两端压差较大的闸板阀，可先开阀体上的旁通阀平衡调压。 6、 液压球阀和平板阀操作时只许全开全关。手动阀开完后，要将手轮倒回半圈
或一圈。
12
工艺流程中管线图色标准
① 油管线： 灰色 ② 天然气： 橘黄色 ③ 清水管线：绿色 ④ 污水管线：褐色 ⑤ 注水管线：蓝色 ⑥ 破乳剂、润滑油：橘黄色 ⑦ 热水管线：银白色 ⑧ 清污管线、排污管线：红色 ⑨ 污油管线：黑色
24．Y型过滤器
18
四、常用工艺流程图图例
25．网状过滤器
26．孔板
27．阻火器 28．同心异径管接头 29．偏心异径管接头
(旧)
19
四、常用工艺流程图图例
30．装卸鹤管
31．绝缘法兰 32．紧急切断阀 33．安全回流阀
20
四、常用工艺流程图图例
34．节流阀
10、 看一条管线要从头到尾看完，弄清来龙去脉后再看另一条管线。要分清主管路与支 管路的关系，发现疑点要记录清楚，便于提出问题和整改。最后看次要、辅助管线， 了解其作用和性能。
11、 图样看完后要重新装好，妥善分类保管。
11
集输工艺流程的操作应遵循的原则
1、 集输工艺流程的操作和切换，必须实行调度统一指挥，非特殊紧急情况，任 何人未经授予权限的调度人员的同意，不得擅自改变操作。
砌体工程施工工艺流程图PPT课件
▲
△
将试验配合比换算成实际施工中的施工配合比
▲
▲
▲
▲
△
▲
△
△
△
△
△
△
△
△
△.
施工工艺、施工流程、注意事项、检查内容等
人员安全交底、机具操作安全交底
根据工程顺序安排人工以及辅助工种的调配
根据工程顺序安排材料的购进、堆放及分配
根据工程顺序安排机具位置及机具使用调配
润泰集团 沛丰建工

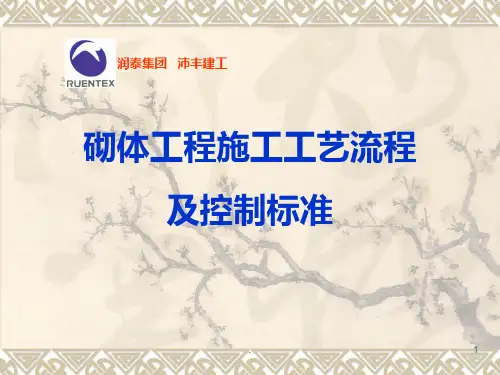

砌体工程施工工艺流程 及控制标准
.
