隔振设计
机械系统的结构减振与隔振设计
机械系统的结构减振与隔振设计在工程设计中，机械系统的结构减振与隔振设计是非常重要的。
振动在机械系统中是常见的现象，而过大的振动会对机械设备的正常运行和寿命造成严重影响。
因此，为了保证机械系统的性能和可靠性，减振与隔振设计是不可或缺的一环。
首先，我们来了解减振与隔振的基本概念。
减振是通过采取一系列措施来降低机械系统中的振动幅值，减少振动对机械设备的损害。
而隔振是通过设计隔振系统来把机械设备与周围环境隔离开来，避免机械振动传播到周围结构。
两者的主要目的都是降低振动对机械系统的不利影响，但实现的方式和方法有所区别。
在机械系统的结构减振设计中，首先需要进行振动分析，确定振动源和振动传递路径。
根据振动源的性质和传递路径的特点，可以选择合适的减振方法。
一种常见的减振方法是采用减振材料，如弹性材料、减振垫等。
这些材料具有一定的减振效果，能够吸收和消散振动能量，减少振动传递。
此外，还可以通过合理设计结构形式和加强约束来减少振动。
而在机械系统的隔振设计中，主要是通过设计隔振系统来实现振动的隔离。
隔振系统通常包括弹性隔振元件和隔振基座。
弹性隔振元件可以通过选择合适的材料和几何形状来实现不同的隔振效果。
隔振基座则是为了将机械设备与周围环境分离开来，减少振动传递。
在设计隔振系统时，需要考虑到振动频率、负载、可靠性等方面的因素，以确保隔振效果的有效性和可行性。
减振与隔振的设计过程中，还需要考虑到实际工程情况和成本限制。
不同的应用场景和要求会对减振与隔振设计提出不同的要求。
因此，在进行减振与隔振设计时，需要综合考虑振动源的特点、振动传递路径、减振与隔振效果、结构形式和成本等因素，以达到最佳的设计方案。
此外，在减振与隔振的设计中，还可以采用一些辅助手段来提高设计效果。
例如，通过模态分析和有限元分析等方法，可以更加准确地预测和评估振动特性，从而指导设计过程。
另外，通过改进材料的性能和结构形式，也可以进一步提升减振与隔振效果。
因此，在进行减振与隔振设计时，需要综合运用各种工具和方法，以获得最佳的设计效果。
隔振设计规范条文说明
隔振设计规范条文说明篇一：《室外排水设计规范》(GB50014-2006)条文说明室外排水设计GB50014-2006条文说明规范1 总则1.0.1说明制订本规范的宗旨目的。
1.0.2规定本规范的适用范围。
本规范只适用于新建、扩建和改建的城镇、工业区和居住区的永久性的室外排水工程设计。
关于村庄、集镇和临时性排水工程，由于村庄、集镇排水的条件和要求具有与城镇不同的特点；临时性排水工程的标准和要求的安全度比永久性工程为低，故不适用本规范。
关于工业废水，由于已逐步制订各工业废水的设计规范，故本规范不包括工业废水的内容。
1.0.3规定排水工程设计的主要依据和基本任务。
1989年12月26日第七届全国人民代表大会常务委员会第十一次会议通过的《中华人民共和国城市规划法》规定，中华人民共和国的一切城镇，都必须制定城镇规划，按照规划实施管理。
城镇总体规划包括各项专业规划。
排水工程专业规划是城镇总体规划的组成部分。
城镇总体规划批准后，必须严格执行；未经原审批部门同意，任何组织和个人不得擅自改变。
据此，本条规定了主要依据。
2000年9月25日中华人民共和国国务院令第293号颁发的《建设工程勘察设计管理条例》规定，设计工作的基本任务是根据建设工程的要求，对建设工程所需的技术、经济、资源、环境等条件进行综合分析、论证，充分体现节地、节水、节能和节材的原则，编制与社会、经济发展水平相适应，经济效益、社会效益和环境效益相统一的设计文件。
据此，本条规定了基本任务和应正确处理的有关方面关系。
1.0.4规定排水制度选择的原则。
分流制指用不同管渠系统分别收集和输送各种城市污水和雨水的排水方式。
合流制指用同一管渠系统收集和输送城市污水和雨水的排水方式。
分流制可根据当地规划实施和经济情况，分期建设。
污水由污水收集系统收集并输送到污水厂处理；雨水由雨水系统收集，并就近排入水体，可达到投资低，环境效益高的目的，故推荐新建地区采用分流制。
旧建成区由于历史原因，一般已采用合流制，要改造为分流制难度较大，故规定同一城镇可采用不同的排水制度。
工程结构的阻尼和隔振设计
未来研究方向探讨
智能化阻尼和隔振技术
随着人工智能和大数据技术的发展，未来可研究如何将智能算法应用 于阻尼和隔振设计中，实现自适应调节和优化控制。
新型阻尼材料和隔振技术
02 03
隔震支座
隔震支座是一种特殊的阻尼装置，用于隔离地震波向上部结构的传播。 它允许建筑物在地震时相对于地面发生水平位移，从而减小地震力对上 部结构的影响。
耗能支撑
耗能支撑是一种具有滞回特性的支撑构件，能够在地震中通过塑性变形 消耗能量，减轻主体结构的损伤。
桥梁结构中的隔振设计
隔震沟
在桥梁结构中，隔震沟被用于隔离地震波向桥墩的传播。通过在桥墩周围设置隔震沟，可 以减小地震力对桥墩的作用，保护桥梁免受地震破坏。
阻尼材料
用于吸收和消耗振动能量，减少振动的幅度和持续时 间。常用的阻尼材料有橡胶、沥青等。
辅助结构
用于固定隔振元件和阻尼材料，保证整个隔振系统的 稳定性和可靠性。
隔振效果评价指标
传递率
表示隔振系统对振动传递的阻隔 程度，通常以分贝（dB）为单位 进行衡量。传递率越低，隔振效 果越好。
固有频率
指隔振系统自身固有的振动频率 。当外界振动频率接近固有频率 时，隔振系统容易发生共振，导 致隔振效果降低。
粘弹性阻尼材料
兼具粘性和弹性，能耗散振动能量，适用于各 种复杂结构的阻尼设计。
复合阻尼材料
通过不同材料的组合，实现宽频带、高效能的阻尼效果，满足特殊工程需求。
智能控制技术在隔振系统中应用
主动隔振技术
采用作动器对结构施加反向振动，抵消外部激励 引起的振动，实现高精度隔振。
空调制冷设备消声与隔振实用设计手册
空调制冷设备消声与隔振实用设计手册一、绪论空调制冷设备在现代生活中扮演着不可或缺的角色，为人们提供了舒适的生活和工作环境。
然而，随着人们对生活品质和工作环境的需求不断提高，对空调制冷设备的噪音和振动问题也变得十分重要。
消声与隔振成为了空调制冷设备设计中不可忽视的关键环节。
本文将从消声与隔振的基本原理、设计要点以及实用技巧等方面展开全面探讨，并给出实用设计手册，以供设计人员参考。
二、消声的基本原理1. 噪音来源及特点：空调制冷设备在运行过程中产生的噪音主要源自压缩机、风机、蒸发器和冷凝器等部件，其特点包括频率范围广、声压级高等。
2. 消声原理：消声的基本原理包括声波的吸收、反射、折射和衰减等，常见的消声措施包括使用吸声材料、设置隔音屏障和采用消声器等。
3. 设计要点：在设计空调制冷设备时，应根据噪音来源和特点采取相应的消声措施，合理选择吸声材料、增加隔音屏障和优化消声器的结构等。
三、隔振的基本原理1. 振动的来源及特点：空调制冷设备在运行过程中会产生振动，主要源自压缩机、风机和电机等部件，其特点包括频率多、振幅大等。
2. 隔振原理：隔振的基本原理包括振动的吸收、传递和隔离等，常见的隔振措施包括采用减振材料、设置隔振支座和优化结构设计等。
3. 设计要点：在设计空调制冷设备时，应根据振动的来源和特点采取相应的隔振措施，合理选择减振材料、设置隔离支座和优化设备结构等。
四、实用设计手册1. 消声设计手册：根据空调制冷设备的不同部件和运行特点，提出相应的消声设计措施，并给出吸声材料的选择、隔音屏障的设置和消声器的优化等实用技巧。
2. 隔振设计手册：针对空调制冷设备的振动来源和特点，提出减振材料的选择、隔离支座的设置和结构设计的优化等实用技巧。
五、个人观点和理解在空调制冷设备的设计中，消声与隔振不仅是为了满足环境噪音和振动的要求，更重要的是为了提高设备的稳定性和可靠性。
通过合理的消声与隔振设计，不仅可以改善设备的运行环境，还可以延长设备的使用寿命，减少故障率，提高运行效率，从而降低维护成本和提高用户满意度。
学校综合楼(音乐厅 钟楼)复杂结构隔振设计详解
学校综合楼(音乐厅钟楼)复杂结构隔振设计详解作者之一简介孙柏锋：高工，云南省设计院集团第一建筑设计研究院结构工作室主任。
云南省土木建筑学会建筑结构专业委员会委员、云南省土木建筑学会特种结构与结构加固专业委员会委员、云南省及昆明市震后房屋建筑应急评估专家队成员。
专家导读——邱明兵学校综合楼隔震来自筑龙结构设计00:00 01:17前言隔震结构是指在建筑物基底或某个位置设置隔震装置，把上下部分隔离，来消耗地震能量，避免或减少地震能量向上部传输。
能有效地保障上部结构与内部人员、设备的安全。
随建筑造型各异及多样化的需要，结构体系越来越复杂，采用隔震技术将建筑物与基础隔开，将减少地震对上部结构的影响，从而达到降低地震影响的目的。
1、工程概况本文选取某学校综合楼，结构形式为钢筋混凝土框架结构，抗震设防烈度为8度（0.20g），设计地震分组为第三组，场地类别Ⅲ类，场地特征周期为0.65s，抗震设防类别为重点设防类。
主楼结构为4层，屋顶上部出屋面钟塔为6层，主楼结构设置专门的隔震检修层即隔震层。
其中一层～四层层高均为4.2m，隔震层层高1.2m。
出屋面钟塔下部五层为4.46m，顶层层高为10.70m。
效果图如图1所示，剖面图如图2。
主楼结构框架柱尺寸700x700mm,600x600mm，框架梁尺寸500x800mm，450x700mm，350x800mm，350x700mm，250x500mm,200x500mm；出屋面钟塔框架柱尺寸箱形350x350x18x18，框架梁尺寸H500x200x10x14。
图1 效果图图2 剖面图2、隔震结构设计2.1隔震支座布置本工程共布置有58个隔震支座，其中有铅芯600mm直径（LRB600）12个，有铅芯500mm直径（LRB500）30个，无铅芯700mm直径（LNR700）4个，无铅芯600mm直径（LNR600）4个，无铅芯500mm 直径（LNR500）4个，均为叠层橡胶支座，具体参数详表1，隔震前后的周期对比如表2所示。

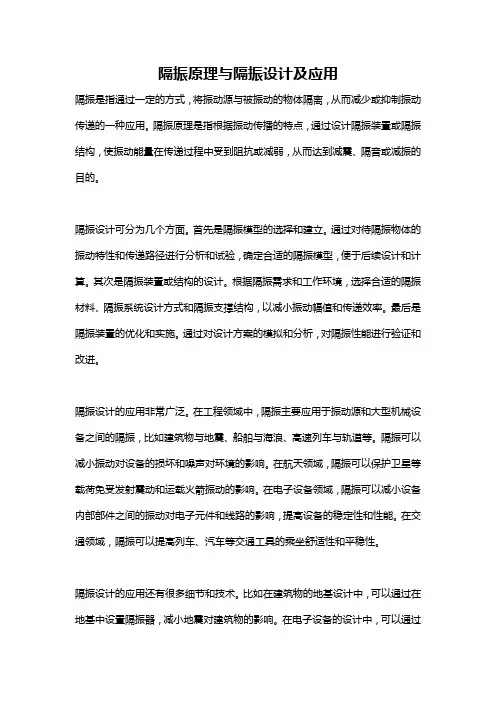

隔振原理与隔振设计及应用
隔振原理与隔振设计及应用隔振是指通过一定的方式，将振动源与被振动的物体隔离，从而减少或抑制振动传递的一种应用。
隔振原理是指根据振动传播的特点，通过设计隔振装置或隔振结构，使振动能量在传递过程中受到阻抗或减弱，从而达到减震、隔音或减振的目的。
隔振设计可分为几个方面。
首先是隔振模型的选择和建立。
通过对待隔振物体的振动特性和传递路径进行分析和试验，确定合适的隔振模型，便于后续设计和计算。
其次是隔振装置或结构的设计。
根据隔振需求和工作环境，选择合适的隔振材料、隔振系统设计方式和隔振支撑结构，以减小振动幅值和传递效率。
最后是隔振装置的优化和实施。
通过对设计方案的模拟和分析，对隔振性能进行验证和改进。
隔振设计的应用非常广泛。
在工程领域中，隔振主要应用于振动源和大型机械设备之间的隔振，比如建筑物与地震、船舶与海浪、高速列车与轨道等。
隔振可以减小振动对设备的损坏和噪声对环境的影响。
在航天领域，隔振可以保护卫星等载荷免受发射震动和运载火箭振动的影响。
在电子设备领域，隔振可以减小设备内部部件之间的振动对电子元件和线路的影响，提高设备的稳定性和性能。
在交通领域，隔振可以提高列车、汽车等交通工具的乘坐舒适性和平稳性。
隔振设计的应用还有很多细节和技术。
比如在建筑物的地基设计中，可以通过在地基中设置隔振器，减小地震对建筑物的影响。
在电子设备的设计中，可以通过合理的隔振支撑结构和隔振材料，将设备与外界的振动隔离。
在车辆的设计中，可以通过调整车辆的悬挂系统和减震器，提高乘坐舒适性和行驶稳定性。
在机械设备的设计中，可以通过优化传动系统和降低机械零部件的共振频率，减小振动幅值和噪声。
总之，隔振原理和隔振设计是一种应用广泛的技术。
通过合理的隔振装置或结构的设计和实施，可以有效地减小振动对设备和环境的影响，提高设备的可靠性和稳定性。
隔振的应用领域广泛，包括建筑物、航天、电子设备、交通工具等。
隔振设计还涉及到很多细节和技术，需要结合具体的工程和需求进行分析和优化。
机械设计基础机械系统的减振与隔振设计
机械设计基础机械系统的减振与隔振设计机械设计基础：机械系统的减振与隔振设计机械系统的减振与隔振设计是机械设计中非常重要的一环。
振动是机械系统运行中普遍存在的问题，它不仅会造成机械部件的疲劳破坏，还会影响机械系统的精度和可靠性。
因此，在机械设计中，合理的减振与隔振设计是必不可少的。
本文将介绍机械系统的减振与隔振设计的基本原理和方法。
一、机械系统振动的原因和危害机械系统振动的原因多种多样，包括机械结构的不平衡、运动部件的不对中、旋转部件的不圆度等。
这些振动不仅会导致机械系统的疲劳破坏，还会降低机械系统的工作精度和稳定性，同时还会造成噪声和对周围环境的干扰。
二、机械系统减振设计的原理和方法机械系统的减振设计的目标是降低机械系统的振动幅值，提高系统的工作精度和可靠性。
减振设计的基本原理是通过改变机械系统的结构或增加振动吸收材料来消除或减小振动的传播。
常用的减振设计方法包括增加系统的刚度、采用减振装置和改变系统的共振频率。
1. 增加系统的刚度增加系统的刚度是减小振动幅值的有效方法。
通过在机械系统中增加横向支撑杆、加固结构等方式，可以提高系统的刚度，减小系统的振动幅值。
2. 采用减振装置减振装置是一种能够吸收、消散机械系统振动能量的装置。
常用的减振装置有减振垫、减振弹簧和减振吸振器等。
这些装置能够将机械系统振动能量转化为热能或其他形式的能量，从而减小振动的传播。
3. 改变系统的共振频率共振是机械系统振动幅值增大的重要原因之一。
通过改变机械系统的共振频率，可以减小振动的幅值。
常用的方法有增加系统的阻尼、调整系统的质量等。
三、机械系统隔振设计的原理和方法机械系统的隔振设计的目标是防止振动的传播，从而减少对周围环境和其他机械设备的干扰。
隔振设计的基本原理是通过隔振垫、隔振支座等隔振装置，阻断振动的传播路径。
隔振设计的方法主要包括三个方面：1. 利用隔振垫隔振垫是一种能够吸收机械系统振动能量的材料，常用的材料有橡胶、聚氨酯等。
水泵隔振设计
水泵隔振设计
1.水泵资料:
3.设备扰力计算
水泵扰力R1=1.1×10-5×m×r0×n2=158.4N
m---旋转部件的总质量,0.05Q16Kg
r0---为当量偏心距0.4
n---为机械设备转速
电机扰力R2=1.1×10-5×m×r0×n2=198.0N 总扰力R=R1+R2=356.4N
隔振系统总荷载Q=静荷载+1.5倍总扰力=13484.6N
4.隔振器计算
每个隔振器的荷载=Q/8=1685.6N
a.选择橡胶弹簧复合隔振器
型号KS1-A180
极限荷载2600N
最佳荷载1800N
预压1685.6N压缩h(mm)21.3
阻尼比0.05固有频率 2.8~3.5
刚度79N/mm
竖向刚度79N/mm
隔振器高度H130mm
按静荷载计算隔振器变形和固有频率:
每个隔振器静荷载=1618.75N
隔振器变形△=20.5mm
安装后隔振器高度H'=H-(△-h)=130.8mm
隔振系统固有频率f n= 3.5Hz
频率比λ=f/fn=7.2
传递率ηz=0.02435766
隔振效率Tz=97.6%
隔振系统水泵震动速度V= 1.73mm/s<[V]=10mm/s。
隔振设计规范
隔振设计规范隔振设计规范是指在机械设备设计中为了减小振动对设备和周围环境的影响，保证设备运行的稳定性和安全性，而采取的一系列隔振措施和设计要求。
隔振设计规范的目的是在设计阶段合理选择隔振措施，以降低振动传递路径上的振动幅值和频率，从而减小设备的振动和噪声，同时减少对周围环境和人体的影响。
隔振设计规范主要包括以下几个方面：1. 设备隔振性能的要求：根据设备的振动特性、工作环境和周围环境的要求，制定设备隔振性能的要求。
例如，设备在运行过程中的振动幅值、频率等。
可以根据相关国家标准或行业规范进行要求。
2. 振动诊断和分析：通过振动测量和分析，确定设备的振动源、振动传递路径和振动幅值等参数。
通过振动诊断和分析，能够判断设备是否需要隔振，以及采取何种隔振措施。
振动诊断还可以用于确定隔振效果的评估和改进。
3. 隔振系统设计：根据设备的振动特性和功能要求，设计合理的隔振系统。
隔振系统设计包括隔振材料的选择、隔振垫的设计、隔振支座的布置等。
对于大型设备或特殊工况，还需要进行有限元分析和振动试验，确保隔振系统的有效性。
4. 隔振设备布置和安装：在布置和安装设备时，考虑周围环境和设备之间的交互作用，避免振动传递和相互干扰。
合理的布置和安装可以减少设备的振动和噪声，提高设备的稳定性和运行效率。
5. 隔振措施的检验和评估：隔振设计完成后，需要进行隔振措施的检验和评估。
通过振动测量和分析，对隔振效果进行评估。
如果达不到设计要求，需要进行修正和改进。
总之，隔振设计规范在机械设备设计和使用过程中起到了重要的作用。
通过合理的隔振设计和措施，可以降低设备的振动和噪声，减少对周围环境和人体的影响，提高设备的稳定性和运行效率。
设备基础隔振设计探讨
设备基础隔振设计探讨摘要：本文对设计中常用的几种设备基础隔振方式进行了简要探讨，指出其优劣，以便在以后的设计中合理的选择隔振方式关键词：隔振排桩设备基础Abstract: in this paper, the design of the equipment used in several basic way of vibration isolation are discussed briefly, points out the advantages and disadvantages, so that the design of the later in the choice of reasonable way of vibration isolation Keywords: isolation row pile foundation equipment1、引言随着社会的进步和发展，机械加工行业已经进入精密和超精密时代。
精密仪器是现代工业生产、检测和科学实验的关键设备，然而当环境中振动的影响过大时，会造成设备加工质量达不到规定要求，或者仪器检测和实验数据不准，这都将导致严重的后果。
设备隔振主要分为两种，一种是对振动敏感的机器和设备，这类设备隔振的主要目的是保证在给定外部激励时，设备或其它关键区域（如精密制造设备中工件和工具之间、或设备哥元件之间）的相对振动不超过允许的极限值。
典型代表如精密机床、坐标测量仪等；另外一种是本身为振源的机器和设备，这类设备隔振的主要目的是将传递到基础的动态作用力减低到允许值以下。
典型代表如锻锤、水压机等产生冲击力的设备或激振器等振动频谱成分复杂的机器。
[1]这些动力设备虽经过静、动平衡，但仍有不平衡力存在，它们通过设备基础传递到地基上去，不仅会影响周围工作人员的工作和情绪，还会影响周围机器的正常运行。
因此，解决设备基础的振动控制问题具有重要意义。
2、隔振沟隔振沟是针对沿地基浅表水平传播的振动隔离的一种通用方法，当振动波在传播过程中遇到该屏障时，根据波的衍射作用，会在隔振沟后出现一个地面振动幅度相对降低的屏蔽区，从而达到屏蔽区削振的目的。
民用建筑供暖通风与空气调节设计规范(消声与隔振)
消声与隔振10.1 一般规定10.1.1 采暖、通风与空气调节系统的消声与隔振设计计算应根据工艺和使用的要求、噪声和振动的大小、频率特性、传播方式及噪声振动允许标准等确定。
【条文说明】10.1.1 消声与隔振的设计原则。
采暖、通风与空调系统产生的噪声与振动，只是建筑中噪声和振动源的一部分。
当系统产生的噪声和振动影响到工艺和使用的要求时，就应根据工艺和使用要求，也就是各自的允许噪声标准及对振动的限制，系统的噪声和振动的频率特性及其传播方式（空气传播或固体传播）等进行消声与隔振设计，并应做到技术经济合理。
10.1.2 采暖、通风与空气调节系统的噪声传播至使用房间和周围环境的噪声级应符合国家现行有关标准的规定。
【条文说明】10.1.2 室内及环境噪声标准。
室内和环境噪声标准是消声设计的重要依据。
因此本条规定由采暖、通风和空调系统产生的噪声传播至使用房间和周围环境的噪声级，应满足国家现行《工业企业噪声控制设计规范》（GBJ87）、《民用建筑隔声设计规范》（GBJ 118）、《城市区域环境噪声标准》（GB 3096）和《工业企业厂界噪声标准》（GB12348）等标准的要求。
10.1.3 采暖、通风与空气调节系统的振动传播至使用房间和周围环境的振动级应符合国家现行有关标准的规定。
【条文说明】10.1.3 振动控制设计标准。
振动对人体健康的危害是很严重的，在暖通空调系统中振动问题也是相当严重的。
因此本条规定了振动控制设计应满足国家现行《城市区域环境振动标准》（GB 10070）等标准的要求。
10.1.4 设置风系统管道时，消声处理后的风管不宜穿过高噪声的房间；噪声高的风管，不宜穿过噪声要求低的房间，当必须穿过时，应采取隔声处理。
【条文说明】10.1.4 降低风系统噪声的措施。
本条规定了降低风系统噪声应注意的事项。
系统设计安装了消声器，其消声效果也很好，但经消声处理后的风管又穿过高噪声房间，再次被污染，又回复到了原来的噪声水平，最终不能起到消声作用，这个问题，过去往往被人们忽视。
建筑工程隔振设计方案
建筑工程隔振设计方案一、项目概况本项目为一座多功能建筑，包括办公、商业和住宅等多种用途。
由于建筑位于繁华地段，周边交通和人流较为密集，因此需要设计隔振措施，以保障建筑内部空间的安静和舒适。
二、隔振设计目标1. 保证办公、商业和住宅区域内的环境安静和舒适。
2. 减少外部环境噪音对建筑内部造成的影响。
3. 降低地铁、桥梁等周边振动对建筑的影响，确保建筑结构安全稳定。
4. 提高建筑整体品质，增强建筑抗震性能。
三、隔振设计原则1. 采用软硬结合的隔振措施，包括结构隔振、声学隔离和振动吸收等。
2. 根据建筑用途和周边环境特点，制定不同区域的隔振标准和措施。
3. 综合考虑建筑结构、材料和设备的隔振性能，确保整体效果。
4. 采用经济、可行的隔振方案，避免设计和施工成本过高。
四、隔振方案1. 建筑外墙设计：采用双层外墙结构，内层为隔音中空玻璃幕墙，外层为保温隔热外墙板。
中空玻璃幕墙具有较强的隔音性能，可以有效隔离外部噪音。
外墙板选用高密度保温材料，增加隔音效果的同时，也具有一定的隔振功能。
2. 地面隔振设计：在商业区域和办公区域使用弹性地板，在住宅区域采用加厚地板，以减少地面传输的震动和噪音。
同时，在地下室和地下停车场设置隔振垫，减少地铁和车辆行驶带来的振动影响。
3. 结构隔振设计：采用橡胶隔振支座和减振器等隔振装置，对主体结构进行隔振处理，降低地震和周边振动对建筑结构的影响。
同时，在机械设备和管道等重要设备的安装上，也采用隔振措施，减少传输噪音和振动。
4. 设备隔振设计：对于办公区域和住宅区域的空调、电梯等设备，采用隔振支架和减振垫，降低设备运行时产生的振动和噪音传递。
5. 噪音控制设计：采用吸声材料和隔声窗，对建筑内部空间进行隔声处理，减少内部噪音和声音传播。
同时，合理设置隔音门和隔音墙，确保不同区域之间的隔音效果。
五、隔振方案实施1. 隔振设计方案需由专业结构工程师和声学专家共同制定，并结合实际场地情况进行调整和优化。
隔振设计手册 pdf
隔振设计手册 pdf隔振设计手册 PDF简介1. 背景介绍- 隔振设计手册 PDF是一份旨在提供隔振设计方案的手册，以帮助工程师和设计师解决隔振相关问题。
- 本手册收集了大量实际案例和经验总结，并提供了详细的理论知识和设计指南。
2. 隔振设计理论- 隔振的基本原理：通过减振、消能、分离等手段阻断振动或降低振动传递。
- 隔振的分类：包括主动隔振、被动隔振、有源隔振等多种形式。
- 隔振设计指标：包括振动传递率、自然频率、衰减比等重要参数。
3. 隔振设计步骤- 步骤一：确定振动源和隔振对象。
- 步骤二：分析振动源产生的频率和振幅特性。
- 步骤三：选择合适的隔振材料和隔振形式。
- 步骤四：计算和优化隔振系统的设计参数。
- 步骤五：进行隔振系统的实际测试和验证。
- 详尽的理论知识：手册提供了大量隔振设计的理论知识，可以帮助读者全面理解隔振原理和设计方法。
- 实例分析和案例分享：手册中包含许多实际案例和工程经验，读者可以通过这些案例了解到不同领域的隔振设计实施过程和问题解决方法。
- 设计指南和工具：手册提供了设计指南、计算方法和工程工具，可以帮助读者进行具体的隔振设计计算和方案选择。
5. 结论隔振设计手册 PDF是一本宝贵的资源，具备丰富的理论知识和实践经验，对于从事隔振设计的工程师和设计师来说，是一个必备的参考工具。
通过学习和应用手册中的内容，可以提高隔振设计的效率和质量，提升工程项目的可靠性和稳定性。
6. 使用隔振设计手册的建议- 注意理论与实践结合：手册中的理论知识是基础，但在实际设计中要考虑到具体情况，结合实践进行调整和优化。
- 多注意案例分析：手册中的案例分享是宝贵的经验之谈，可以帮助读者避免一些常见的设计错误。
- 善用设计指南和工具：手册提供了一些设计指南和工具，可以帮助读者快速进行设计计算和方案选择。
- 不断学习和更新：隔振技术不断发展，读者要保持学习的态度，关注最新的技术进展和研究成果。
- 推广：通过行业展会、技术论坛和网络平台等渠道宣传推广，使更多的工程师和设计师了解和使用该手册。
YJK的消能减震设计和隔振设计0905
2
YJK 的消能减震设计和隔震设计
三、Etabs 计算模型 ............................................................................................... 35 四、结果对比 ......................................................................................................... 35 YJK 算例 2—23811........................................................................................................ 36 一、工程概况 ......................................................................................................... 36 二、YJK 计算模型 ................................................................................................ 37 三、Etabs 计算模型 ............................................................................................... 38 四、结果对比 ......................................................................................................... 38 YJK 算例 3—23811 隔震带地下室............................................................................... 39 一、工程概况 ......................................................................................................... 39 二、YJK 计算模型 ................................................................................................ 40 三、Etabs 计算模型 ............................................................................................... 41 四、结果对比 ......................................................................................................... 42 YJK 算例 4—24601（单塔） ....................................................................................... 43 一、工程概况 ......................................................................................................... 43 二、YJK 计算模型 ................................................................................................ 44 三、Etabs 计算模型 ............................................................................................... 45 四、结果对比 ......................................................................................................... 47 第五节 某隔震工程设计过程 ....................................................................................... 48 一、建模................................................................................................................. 48 二、计算前处理及隔震支座布置 ......................................................................... 49 三、反应谱法计算结果 ......................................................................................... 50 四、时程分析计算 ................................................................................................. 52 五、设计方法 ......................................................................................................... 52
厂房基础隔振设计要求
厂房基础隔振设计要求
厂房基础隔振设计是指在建筑物的基础设计中考虑隔振措施，以减少外部振动对建筑物的影响。
在进行厂房基础隔振设计时，需要考虑以下几个方面的要求：
1. 建筑物类型，不同类型的厂房对隔振的要求可能不同，例如重型设备厂房和精密仪器厂房对隔振的需求有所不同。
2. 地震和振动环境，设计师需要考虑厂房所在地的地震和振动环境，以确定所需的隔振水平。
地震和振动的频率和振幅会影响隔振设计的要求。
3. 基础材料和结构，选择合适的基础材料和结构设计是基础隔振设计的关键。
使用弹性材料或隔振垫可以减少振动传输到建筑物结构中。
4. 设备布置和重量分布，建筑物内设备的布置和重量分布也会影响隔振设计的要求。
合理的设备布置可以减少振动对建筑物的影响。
5. 环境噪声控制，隔振设计也需要考虑对环境噪声的控制，以
确保厂房内部的舒适性和安全性。
6. 相关标准和规范，隔振设计需要符合相关的建筑标准和规范，以确保设计的合法性和安全性。
综上所述，厂房基础隔振设计要求涉及建筑物类型、地震和振
动环境、基础材料和结构、设备布置和重量分布、环境噪声控制以
及相关标准和规范等多个方面的考虑和要求。
在实际设计中，需要
综合考虑这些因素，以确保基础隔振设计的有效性和可靠性。
隔振设计部分参数
震建筑结构基本要求：
1、隔震层板厚至少160mm，双层双向配筋
2、隔震层楼板、梁按以下方法设计：A地下室层数0，嵌固端所在层号为1（返隔震公司，上层施工图设计依据）。
B地下室层数为1，嵌固端所在层号为2，且土层水平抗力系数M取0。
两个模型取包络（针对隔震层的楼板、梁配筋）
3、计算竖向地震，勾选“计算水平和简化竖向地震”勾选“采用自定义组合及工况”修改Z向地震组合系数，将0.5改为1.71；1.3改为4.45，正负号不变（隔震只减少水平地震作用，竖向地震按原地震烈度计算）
4、隔震层的剪重比可以不按规范执行；地基基础设计等级不能低于乙级
5、下肢墩底部点"铰接"
6、构造注意事项：A楼梯的构造（上部结构按滑动支座处理），B局部薄弱的地方要加强，比如楼梯在结构角部
7、隔震层净高最小800（满足维修要求），上支墩净高≤500
8、修改SATWE抗震等级、地震影响系数最大值（按隔震报告的结果输入，通常为降低一度后的结果），地震烈度还是按隔震前的烈度输入，抗震构造措施的隔震等级为不改变
9、隔震层下肢墩的平面尺寸一般为支座大小加200
10、隔震层下肢墩的计算要计算到基础顶，按双偏压计算（PKPM特殊构件中可计算），平面外尺寸为支墩高度的2倍，要进行斜截面计算，（实际计算的是下肢墩底面的力和弯矩，从而得出下肢墩底部的配筋）
11、隔震沟净宽为罕遇地震下支座最大位移的1.2倍（一般取500）；隔震沟悬挑板板厚也按160厚取
隔振报告参数表达意义
uis设防烈度地震作用下非隔震结构计算结果；
mis设防烈度地震作用下隔震结构计算结果；
bis罕遇地震作用下隔震结构计算结果。
工程隔振设计标准 名单
工程隔振设计标准名单
工程隔振设计的标准有很多，以下是一些常见的标准：
1. 《建筑隔震设计规范》（GB：该标准规定了建筑隔震设计的原则、方法和要求，适用于抗震设防烈度为6至9度地区的建筑隔震设计。
2. 《建筑隔震橡胶支座》（JG：该标准规定了建筑隔震橡胶支座的分类、性能要求、试验方法、检验规则和标志、包装、运输、贮存等要求，是建筑隔震设计的重要依据。
3. 《建筑消能减震技术规程》（JGJ：该标准规定了建筑消能减震设计的术语和符号、基本规定、消能减震装置的构造要求、性能要求和检验方法等内容，适用于抗震设防烈度为6至9度地区的建筑消能减震设计。
4. 《铁路工程抗震设计规范》（GB：该标准规定了铁路工程的抗震设计原则、方法和要求，适用于新建、改建铁路工程的抗震设计。
5. 《公路桥梁抗震设计规范》（JTG/T B：该标准规定了公路桥梁的抗震设计原则、方法和要求，适用于新建、改建公路桥梁的抗震设计。
这些标准只是其中的一部分，实际上还有很多其他的标准和规范，具体的选择和应用要根据工程的具体情况和要求来决定。
机械结构的减振与隔振设计
机械结构的减振与隔振设计振动是机械系统中普遍存在的现象，而减振与隔振的设计是确保机械系统正常运行的重要环节。
本文将从机械结构的减振与隔振设计两个方面进行探讨。
第一，减振设计。
减振设计旨在降低机械系统振动对设备正常运行的影响。
它通常包括两个方面：主动减振与被动减振。
主动减振是指通过激励和控制来降低振动产生的噪音和对设备的影响。
其中一种常见的方式是采用主动振动控制器，它通过反馈控制系统对机械振动进行控制和调整。
它可以根据机械系统的振动特性，实时检测振动信号并产生反馈信号，从而降低机械系统的振动。
被动减振是指通过减振材料、减振结构等手段来消耗振动能量，降低振动的幅值和频率。
在机械结构中，常见的被动减振手段包括减振弹簧、减振板、减振垫等。
这些材料或结构可以吸收或传播振动能量，从而减少振动对设备的影响。
除了主动减振和被动减振外，减振设计还需考虑以下几个方面：首先，结构设计。
结构的合理设计可以降低机械系统的固有频率，从而减少振动的幅值。
对于某些特定的机械系统，如高速旋转设备，可以采用刚度调节结构，通过调整结构的刚度来改变机械系统的固有频率，从而实现减振的效果。
其次，降噪设计。
振动不仅会引起机械系统的振动，还会产生噪音。
因此，在减振设计中，还需要考虑降噪措施。
例如，可以在机械系统的外部增加吸音材料，以减少噪音的传播。
此外，还可以通过改进机械系统的结构设计，如采用声学隔离结构，减少机械系统传导的噪音。
第二，隔振设计。
隔振设计的目的是将机械系统与外部环境隔离，以减少外部干扰对机械系统的影响。
隔振设计通常包括以下几个方面：首先，振动源的隔离。
在机械系统中，振动源是产生振动的根本原因。
因此，隔离振动源可以有效地降低机械系统的振动。
常见的振动源隔离方式包括增加隔振垫、减振板等。
其次，机械结构的隔离。
机械结构的隔离是通过在机械系统的支撑结构中增加隔振装置来实现的。
隔振装置可以分为两种类型：主动隔振装置和被动隔振装置。
主动隔振装置是指通过激励和控制来降低外部干扰对机械系统的影响，而被动隔振装置是指通过减振材料、减振结构等手段来消耗外部干扰的能量。
设备基础隔振设计探讨
设备基础隔振设计探讨摘要：本文对设计中常用的几种设备基础隔振方式进行了简要探讨，指出其优劣，以便在以后的设计中合理的选择隔振方式关键词：隔振排桩设备基础Abstract: in this paper, the design of the equipment used in several basic way of vibration isolation are discussed briefly, points out the advantages and disadvantages, so that the design of the later in the choice of reasonable way of vibration isolation Keywords: isolation row pile foundation equipment1、引言随着社会的进步和发展，机械加工行业已经进入精密和超精密时代。
精密仪器是现代工业生产、检测和科学实验的关键设备，然而当环境中振动的影响过大时，会造成设备加工质量达不到规定要求，或者仪器检测和实验数据不准，这都将导致严重的后果。
设备隔振主要分为两种，一种是对振动敏感的机器和设备，这类设备隔振的主要目的是保证在给定外部激励时，设备或其它关键区域（如精密制造设备中工件和工具之间、或设备哥元件之间）的相对振动不超过允许的极限值。
典型代表如精密机床、坐标测量仪等；另外一种是本身为振源的机器和设备，这类设备隔振的主要目的是将传递到基础的动态作用力减低到允许值以下。
典型代表如锻锤、水压机等产生冲击力的设备或激振器等振动频谱成分复杂的机器。
[1]这些动力设备虽经过静、动平衡，但仍有不平衡力存在，它们通过设备基础传递到地基上去，不仅会影响周围工作人员的工作和情绪，还会影响周围机器的正常运行。
因此，解决设备基础的振动控制问题具有重要意义。
2、隔振沟隔振沟是针对沿地基浅表水平传播的振动隔离的一种通用方法，当振动波在传播过程中遇到该屏障时，根据波的衍射作用，会在隔振沟后出现一个地面振动幅度相对降低的屏蔽区，从而达到屏蔽区削振的目的。
