PSA变压吸附制氮原理

制氮机制氮机，是指以空气为原料，利用物理方法将其中的氧和氮分离而获得氮气的设备。

根据分类方法的不同，即深冷空分法、分子筛空分法(PSA)和膜空分法，工业上应用的制氮机，可以分为三种。

制氮机是按变压吸附技术设计、制造的氮气设备。

制氮机以优质进口碳分子筛（CMS）为吸附剂，采用常温下变压吸附原理（PSA）分离空气制取高纯度的氮气。

通常使用两吸附塔并联，由进口PLC控制进口气动阀自动运行，交替进行加压吸附和解压再生，完成氮氧分离，获得所需高纯度的氮气。

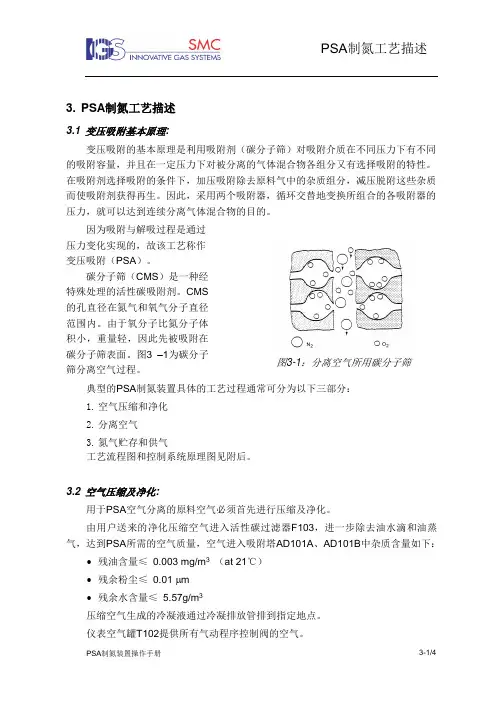

中文名制氮机含义制取氮气的机械组合工作原理利用碳分子筛的吸附特性主要分类深冷空分，膜空分，碳分子筛空分、1工作原理1.▪PSA变压吸附制氮原理2.▪深冷空分制氮原理3.▪膜空分制氮原理2主要分类1.▪深冷空分制氮2.▪分子筛空分制氮3.▪膜空分制氮3设备特点4系统用途5技术参数工作原理PSA变压吸附制氮原理碳分子筛可以同时吸附空气中的氧和氮，其吸附量也随着压力的升高而升高，而且在同一压力下氧和氮的平衡吸附量无明显的差异。

因而，仅凭压力的变化很难完成氧和氮的有效分离。

如果进一步考虑吸附速度的话，就能将氧和氮的吸附特性有效地区分开来。

氧分子直径比氮分子小，因而扩散速度比氮快数百倍，故碳分子筛吸附氧的速度也很快，吸附约1分钟就达到90%以上；而此时氮的吸附量仅有5%左右，所以此时吸附的大体上都是氧气，而剩下的大体上都是氮气。

这样，如果将吸附时间控制在1分钟以内的话，就可以将氧和氮初步分离开来，也就是说，吸附和解吸是靠压力差来实现的，压力升高时吸附，压力下降时解吸。

而区分氧和氮是靠两者被吸附的速度差，通过控制吸附时间来实现的，将时间控制的很短，氧已充分吸附，而氮还未来得及吸附，就停止了吸附过程。

因而变压吸附制氮要有压力的变化，也要将时间控制在1分钟以内。

深冷空分制氮原理分子筛制氮机工艺流程图深冷制氮不仅可以生产氮气而且可以生产液氮，满意需要液氮的工艺要求，并且可在液氮贮槽内贮存，当出现氮气间断负荷或空分设备小修时，贮槽内的液氮进入汽化器被加热后，送入产品氮气管道满意工艺装置对氮气的需求。

深冷制氮的运转周期（指两次大加温之间的间隔期）一般为1年以上，因此，深冷制氮一般不考虑备用。

而变压吸附制氮只能生产氮气，无备用手段，单套设备不能保证连续长周期运行。

膜空分制氮原理空气经压缩机压缩过滤后进入高分子膜过滤器，由于各种气体在膜中溶解度和扩散系数不同，导致不同气体在膜中相对渗透速率不同。

根据这一特性，可将各种气体分为“快气”和“慢气”。

当混合气体在膜两侧压力差的作用下，渗透速率相对快的气体，如水、氢气、氦气、硫化氢、二氧化碳等透过膜后，在膜的渗透侧被富集，而渗透速率相对较慢的气体，如甲烷、氮气、一氧化碳和氩气等气体则被滞留在膜的侧被富集，从而达到混合气体分离的目的。

主要分类深冷空分制氮深冷空分制氮是一种传统的制氮方法，已有近几十年的历史。

它是以空气为原料，经过压缩、净化，再利用热交换使空气液化成为液空。

液空主要是液氧和液氮的混合物，利用液氧和液氮的沸点不同(在1大气压下，前者的沸点为-183℃，后者的为-196℃)，通过液空的精馏，使它们分离来获得氮气。

深冷空分制氮设备复杂、占地面积大，基建费用较高，设备一次性投资较多，运行成本较高，产气慢(12～24h），安装要求高、周期较长。

综合设备、安装及基建诸因素，3500Nm3/h以下的设备，相同规格的PSA装置的投资规模要比深冷空分装置低20%～50%。

深冷空分制氮装置宜于大规模工业制氮，而中、小规模制氮就显得不经济。

分子筛空分制氮以空气为原料，以碳分子筛作为吸附剂，运用变压吸附原理，利用碳分子筛对氧和氮的选择性吸附而使氮和氧分离的方法，通称PSA制氮。

此法是七十年代迅速发展起来的一种新的制氮技术。

与传统制氮法相比，它具有工艺流程简单、自动化程度高、产气快(15～30分钟)、能耗低，产品纯度可在较大范围内根据用户需要进行调节，操作维护方便、运行成本较低、装置适应性较强等特点，故在1000Nm3/h以下制氮设备中颇具竞争力，越来越得到中、小型氮气用户的欢迎，PSA制氮已成为中、小型氮气用户的首选方法。

膜空分制氮以空气为原料，在一定压力条件下，利用氧和氮等不同性质的气体在膜中具有不同的渗透速率来使氧和氮分离。

和其它制氮设备相比它具有结构更为简单、体积更小、无切换阀门、维护量更少、产气更快(≤3分钟)、增容方便等优点，它特别适宜于氮气纯度≤98%的中、小型氮气用户，有最佳功能价格比。

而氮气纯度在98%以上时，它与相同规格的PSA制氮机相比价格要高出15%以上。

设备特点（1）产氮气方便快捷：先进的技术，独特的气流分布器，使气流分布更均匀，高效地利用碳分子筛，20分钟左右即可提供合格的氮气。

（2）使用方便：设备结构紧凑、整体撬装，占地小无需基建投资，投资少，现场只需连接电源即可制取氮气。

（3）比其它供氮方式更经济：PSA工艺是一种简便的制氮方法，以空气为原料，能耗仅为空压机所消耗的电能，具有运行成本低、能耗低、效率高等优点。

（4）机电一体化设计实现自动化运行：进口PLC控制全自动运行，氮气流量压力纯度可调并连续显示，可实现无人值守。

（5）运用范围广：金属热处理过程的保护气，化学工业生产用气及各类储罐、管道的充氮净化，橡胶、塑料制品的生产用气，食品行业排氧保鲜包装，饮料行业净化和覆盖气，医药行业充氮包装及容器的充氮排氧，电子行业电子元件及半导体生产过程的保护气等。

纯度、流量、压力稳定可调，满足不同客户的需要。

技术指标：流量：5-1000Nm3/h纯度：95%-99.9995%露点：≤-40℃压力：≤0.8Mpa可调系统用途石油天然气行业专用制氮机适用于大陆石油及天然气开采、沿海及深海石油及天然气开采中的氮气保护、输送、覆盖、置换、抢险、维修、注氮采油等领域。

具有安全性高、适应强、连续性生产待特点。

化工行业专用制氮机适用于石油化工、煤化工、盐化工、天然气化工、精细化工、新材料等及其衍伸化工产品加工行业，氮气主要用于覆盖、吹扫、置换、清洗、压力输送、化学反应搅动、化纤生产保护、充氮保护等领域。

冶金行业专用制氮机适用于热处理、光亮退火、保护加热、粉末冶金、铜材铝材加工、磁性材料烧结、贵金属加工、轴承生产等领域。

具有纯度高、连续生产、部分工艺要求氮气含一定量的氢以增加光亮度等特点。

煤矿行业专用制氮机适用于煤炭开采中的防火灭火、瓦斯及煤气稀释等领域，具有地面固定式、地面移动式、井下移动式三种规格，充分满足不同工况下的氮气需求。

橡胶轮胎行业专用制氮机适用于橡胶及轮胎生产硫化过程中的氮气保护、成型等领域。

特别是在全钢子午线轮胎生产中，用氮气硫化新工艺已逐步取代蒸汽硫化工艺。

具有氮气纯度高、连续性生产、氮气压力较高等特点。

食品行业专用制氮机适用于粮食绿色仓储、食品充氮包装、蔬菜保鲜、酒类封（罐）装和保存等。

防爆型制氮机适用于化工、石油天然气等对设备有防爆要求的场所。

制药行业专用制氮机主要用于药品生产、储存、封装、包装等领域。

电子行业专用制氮机适用于半导体生产封装、电子元器件生产、LED、LCD液晶显示器、锂电池生产等领域。

制氮机具有纯度高、体积小、噪声低、能耗低等特点。

集装箱式制氮机适用于石油、天然气、化工及其它相关领域，即有适应性强、可移动作业等特点。

车载移动式制氮车适用于石油天然气行业的开采、管道吹扫、置换、应急抢险、易燃气体、液体的稀释等领域、分为低压、中压、高压系列，具有机动性强、可移动作业等特点。

汽车轮胎冲氮氮气机，主要用于汽车4S店、汽车维修厂的汽车轮胎冲氮，可延长轮胎使用寿命，降低噪音和油耗。

技术参数质量即气体的重量，常以毫克(mg)、克(g)、千克(kg)、吨(t)来表示。

体积是指气体所处的容器之容积。

常以立方毫米(mm3)、立方厘米(cm3)、立方米(m3)表示。

比容是单位重量物质所占有的容积，用符号V表示，气体比容单位用m3/kg，液态比容l/kg表示。

压力、压强、大气压、绝对压力、相对压力气体分子运动时对容器壁的撞击时产生的力称压力。

对容器单位面积所产生的压力叫压强。

压强的单位习惯上使用毫米汞柱(mmHg)/平方厘米(cm2)，国际通用(法定计量)帕(Pa)、千帕(kPa)、兆帕(MPa)。

经换算1mmHg=133.3Pa=0.1333kPa，1MPa=1000kPa=1000000Pao1ATA=0.1MPao。

包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为“大气压”，符号为B；直接作用于容器或物体表面的压力，称为“绝对压力”，绝对压力值以绝对真空作为起点，符号为PABS。

用压力表、真空表、U型管等仪器测出的压力叫“表压力”(又叫相对压力)，“表压力”以大气压力为起点，符号为Pg。

三者之间的关系是：PABS==B+Pg。

温度、绝对温度、相对温度、临界温度、临界压力温度是物质分子热运动的统计平均值。

气体温度是气体分子热运动产生的。

气体温度的单位常用摄氏(℃)表示，水结冰的温度为0℃。

物理学上常使用绝对温度，用“K”表示。

绝对温度以－273℃作为零度。

摄氏和绝对温度的关系是T=t+273。

此外英国科学家还经常用“华氏温度”，符号为oF。

因为任何气体在一点温度和压力下都可以液化，温度越高，液化所需要的压力也越高，但是当温度超过某一数值时，即使在增加多大的压力也不能液化，这个温度叫临界温度，在这一温度下最低的压力就叫做临界压力。

是指气体中的水份从未饱和水蒸气变成饱和水蒸气的温度，当未饱和水蒸气变成饱和水蒸气时，有极细的露珠出现，出现露珠时的温度叫做“露点”。

露点和压力有关，因此又有大气压露点(常压露点)和压力下露点之分。

大气压露点是指在大气压力下水份的凝结温度，而压力下露点是指该压力下的水份凝结温度，两者有换算关系(可查换算表)，如压力0.7Mpa时压力露点为5℃，则相应的大气压(0.101Mpa)露点则为－20℃。

在气体行业中，若无特殊说明，所指的露点均为大气压露点。

汽化是指物质由液态变成气体的过程，其包括蒸发和沸腾。

凝结是指气体变成液体的过程。

纯度纯度是气体的一个重要技术参数。

举氮气为例，按国标氮气的纯度分为工业用氮气、纯氮和高纯氮三级，它们的纯度分别为99.5%(O2小于等于0.5%)，99.99%(O2小于等于0.01%)和99.999%(O2小于等于0.001%)。

流量、体积流量、质量流量流量是指气体流动过程中，单位时间内通过任一截面的气体量。

流量有两种方式来表示，即体积流量和质量流量。

前者指通过管路任一截面的气体体积，后者为通过的气体质量，在气体工业中一般均采用体积流量以m3/h(或L/H)为计量单位。

因气体体积与温度、压力和湿度有关，为便于比较通常所说的体积流量是指标准状态(温度为20℃，压力为0.101MPa，相对湿度为65%)而言，此时的流量以Nm3/h为单位，"N"即表示标准状态。
