地下车库通风及排烟设计要点
地下车库通风系统标准化设计
地下车库通风系统标准化设计一、基本规定1、根据《地下车库通风系统标准化设计》的实际工作要求,使得在常用地下汽车库建筑中，通风排烟系统模块化、标准化,特制定本标准作为技术储备.2、标准中只介绍民用建筑地下汽车库的通风设计，不包括地面停车场及多层汽车库。
3、当汽车库可开启门窗的面积≥0。
3㎡/辆且分布较均匀时，可采用机械排风、自然进风的通风方式。
4、车辆进、出口作为自然进风口的条件：当汽车库和坡道(挑檐）上均设有自动灭火设备的汽车库，开口处可设置防盗保温卷帘，可采用自然进风的方式。
5、当不具备自然进风条件时，应同时设置机械进、排风系统。
且机械进、排风系统的进风量应小于排风量，一般为排风量的80％-85%。
6、汽车库机械通风的进风量，可按体积换气次数或每辆车所需排气量进行计算。
7、对于大型车汽车库,为了节约能源，夜间（或使用备用电源)时,排风量允许降低为3次/h.8、汽车库的排风分上、下两部分,下不排除2/3，上不排除1/3。
送风宜顶部均匀送风。
9、本标准为远洋集团东北区域事业部批准颁发的技术性质的设计文件。
未经批准授权的单位和个人不得发行使用.二、通风方式及控制1、排风量计算1.1、按体积换气次数：当层高〈3m时,按实际高度计算换气体积;当层高〉3m时，按3m高度计算换气体积。
当汽车出入频率较大时，按6次/h换气计算,频率一般时按5次/h换气计算，住宅建筑可按4次/h换气计算。
1.2、按每辆车所需排气量：当汽车双层停放时，按每辆车所需排气量计算；按汽车出入频率的高、中、低，依次按照每辆车500—300m³/h计算。
2、通风方式：常规机械通风方式、诱导式机械通风方式。
当采用接风管的常规通风方式时，应注意气流分布的均匀，减少通风死角。
通风机宜采用多台并联或采用变频风机已达到通风量调节。
当车库层高较低，不宜布置风管式时,为了防止气流不畅，杜绝死角,宜采用诱导式通风系统.3、诱导式通风系统的数量:一般按每台负担150—150㎡的面积选择。

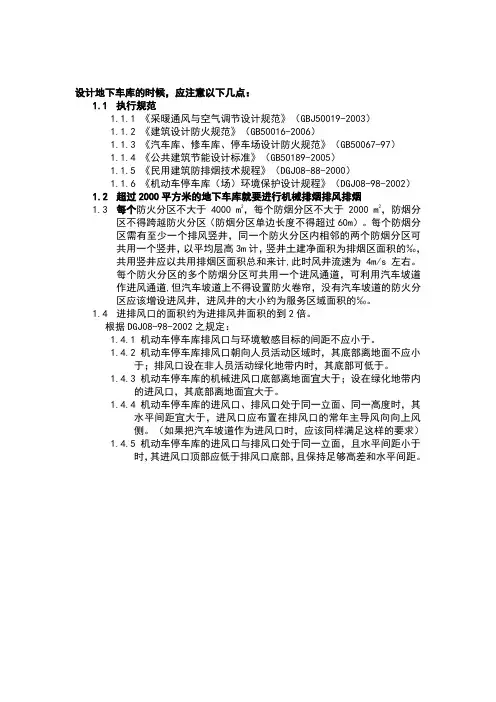

地下车库的排风排烟设置
设计地下车库的时候，应注意以下几点：1.1执行规范1.1.1《采暖通风与空气调节设计规范》（GBJ50019-2003）1.1.2《建筑设计防火规范》（GB50016-2006）1.1.3《汽车库、修车库、停车场设计防火规范》（GB50067-97）1.1.4《公共建筑节能设计标准》（GB50189-2005）1.1.5《民用建筑防排烟技术规程》（DGJ08-88-2000）1.1.6《机动车停车库（场）环境保护设计规程》（DGJ08-98-2002）1.2超过2000平方米的地下车库就要进行机械排烟排风排烟1.3每个防火分区不大于4000 m2，每个防烟分区不大于2000 m2，防烟分区不得跨越防火分区（防烟分区单边长度不得超过60m）。
每个防烟分区需有至少一个排风竖井，同一个防火分区内相邻的两个防烟分区可共用一个竖井，以平均层高3m计，竖井土建净面积为排烟区面积的‰，共用竖井应以共用排烟区面积总和来计,此时风井流速为4m/s左右。
每个防火分区的多个防烟分区可共用一个进风通道，可利用汽车坡道作进风通道,但汽车坡道上不得设置防火卷帘，没有汽车坡道的防火分区应该增设进风井，进风井的大小约为服务区域面积的‰。
1.4进排风口的面积约为进排风井面积的到2倍。
根据DGJ08-98-2002之规定：1.4.1机动车停车库排风口与环境敏感目标的间距不应小于。
1.4.2机动车停车库排风口朝向人员活动区域时，其底部离地面不应小于；排风口设在非人员活动绿化地带内时，其底部可低于。
1.4.3机动车停车库的机械进风口底部离地面宜大于；设在绿化地带内的进风口，其底部离地面宜大于。
1.4.4机动车停车库的进风口、排风口处于同一立面、同一高度时，其水平间距宜大于，进风口应布置在排风口的常年主导风向向上风侧。
（如果把汽车坡道作为进风口时，应该同样满足这样的要求）1.4.5机动车停车库的进风口与排风口处于同一立面，且水平间距小于时，其进风口顶部应低于排风口底部，且保持足够高差和水平间距。
地下车库 通风标准
地下车库通风标准
地下车库设计要求：
1. 地下车库通风系统排风量不小于6次/h
2. 地下车库通风系统送风量不小于5次/h
3. 地下车库通风系统排烟量按6次/h
4. 地下车库通风系统补风量不小于排烟量的50％
5. 地下车库面积超过2000m2时通风系统应设置机械排烟系统
6. 排烟口距最远排烟点不超过30m即可满足要求
7. 排气量应大于进气量，以便使车库有一定的负压，防止车库内空气流入与之相邻的房间
8. 停车库风机一般风量大风压小，故大多采用离心风机，工程中有时采用混流风机代替离心风机
法律依据：
《中华人民共和民法典》
第二百三十六条妨害物权或者可能妨害物权的，权利人可以请求排除妨害或者消除危险。
第二百三十七条造成不动产或者动产毁损的，权利人可以依法请求修理、重作、更换或者恢复原状。
第二百八十八条不动产的相邻权利人应当按照有利生产、方便生活、团结互助、公平合理的原则，正确处理相邻关系。

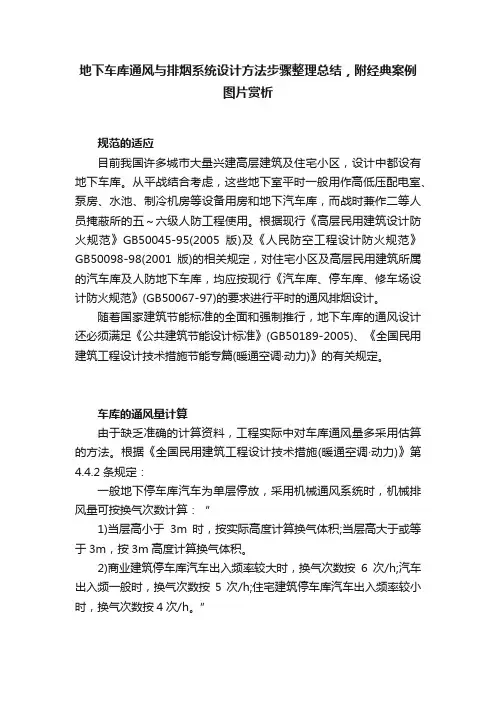

地下车库通风与排烟系统设计方法步骤整理总结，附经典案例图片赏析
地下车库通风与排烟系统设计方法步骤整理总结，附经典案例图片赏析规范的适应目前我国许多城市大量兴建高层建筑及住宅小区，设计中都设有地下车库。
从平战结合考虑，这些地下室平时一般用作高低压配电室、泵房、水池、制冷机房等设备用房和地下汽车库，而战时兼作二等人员掩蔽所的五～六级人防工程使用。
根据现行《高层民用建筑设计防火规范》GB50045-95(2005版)及《人民防空工程设计防火规范》GB50098-98(2001版)的相关规定，对住宅小区及高层民用建筑所属的汽车库及人防地下车库，均应按现行《汽车库、停车库、修车场设计防火规范》(GB50067-97)的要求进行平时的通风排烟设计。
随着国家建筑节能标准的全面和强制推行，地下车库的通风设计还必须满足《公共建筑节能设计标准》(GB50189-2005)、《全国民用建筑工程设计技术措施节能专篇(暖通空调·动力)》的有关规定。
车库的通风量计算由于缺乏准确的计算资料，工程实际中对车库通风量多采用估算的方法。
根据《全国民用建筑工程设计技术措施(暖通空调·动力)》第4.4.2条规定：一般地下停车库汽车为单层停放，采用机械通风系统时，机械排风量可按换气次数计算：“1)当层高小于3m时，按实际高度计算换气体积;当层高大于或等于3m，按3m高度计算换气体积。
2)商业建筑停车库汽车出入频率较大时，换气次数按6次/h;汽车出入频一般时，换气次数按5次/h;住宅建筑停车库汽车出入频率较小时，换气次数按4次/h。
”车库的通风系统的布置1、车库通风机一般风量较大，风压较小，故都采用离心风机。
由于风机运行时间长，全年不停，从节能考虑应选择运行效率高的风机，在工程中常采用双速混流风机代替离心风机。
2、车库通风要求有全面均匀的机械排风装置，并尽量利用车库出入口车道及外窗自然进风;为保证此进风方式气流组织的合理性，在设计排风、排烟系统时，应将排风口、排烟口布置在远离车库出入口处，以防止气流短路。

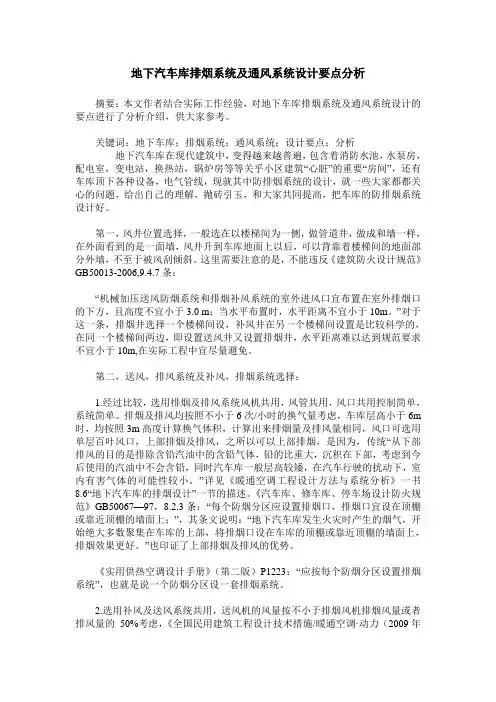

地下汽车库排烟系统及通风系统设计要点分析
地下汽车库排烟系统及通风系统设计要点分析摘要：本文作者结合实际工作经验，对地下车库排烟系统及通风系统设计的要点进行了分析介绍，供大家参考。
关键词：地下车库；排烟系统；通风系统；设计要点；分析地下汽车库在现代建筑中，变得越来越普遍，包含着消防水池，水泵房，配电室，变电站，换热站，锅炉房等等关乎小区建筑“心脏”的重要“房间”，还有车库顶下各种设备，电气管线，现就其中防排烟系统的设计，就一些大家都都关心的问题，给出自己的理解，抛砖引玉，和大家共同提高，把车库的防排烟系统设计好。
第一，风井位置选择，一般选在以楼梯间为一侧，做管道井，做成和墙一样，在外面看到的是一面墙，风井升到车库地面上以后，可以背靠着楼梯间的地面部分外墙，不至于被风刮倾斜。
这里需要注意的是，不能违反《建筑防火设计规范》GB50013-2006,9.4.7条：“机械加压送风防烟系统和排烟补风系统的室外进风口宜布置在室外排烟口的下方，且高度不宜小于3.0 m；当水平布置时，水平距离不宜小于10m。
”对于这一条，排烟井选择一个楼梯间设，补风井在另一个楼梯间设置是比较科学的，在同一个楼梯间两边，即设置送风井又设置排烟井，水平距离难以达到规范要求不宜小于10m,在实际工程中宜尽量避免。
第二，送风，排风系统及补风，排烟系统选择：1.经过比较，选用排烟及排风系统风机共用，风管共用，风口共用控制简单，系统简单。
排烟及排风均按照不小于6次/小时的换气量考虑，车库层高小于6m 时，均按照3m高度计算换气体积，计算出来排烟量及排风量相同，风口可选用单层百叶风口，上部排烟及排风，之所以可以上部排烟，是因为，传统“从下部排风的目的是排除含铅汽油中的含铅气体，铅的比重大，沉积在下部，考虑到今后使用的汽油中不会含铅，同时汽车库一般层高较矮，在汽车行驶的扰动下，室内有害气体的可能性较小。
”详见《暖通空调工程设计方法与系统分析》一书8.6“地下汽车库的排烟设计”一节的描述。
地下车库通风与防排烟设计
关键 词 ： 下 汽 车库 ； 烟 量 ； 风 量 ； 风 系统 地 排 排 通
随着汽车 的迅速普及 ，我国除高层建筑大多设 有地下汽车库 管一排风机 ” 的排风方式来实现的。 当然 ， 排烟系统可与排风系统合 外， 新建居 民小 区、 大型超市等 民用建筑多数也都配 套设 有地下汽 二为一 ，但此 时防火 阀为排 烟防火阀 ， 风机 为排烟 、 排 排风合用 风 车库 。 而随着建筑地皮的升值 ， 各种机械立体车库 ， 复式汽车库也不 机 。此种通 风系统存在如下问题 ： ４１１风道在梁下穿行 ， 占据一定 的空 间 ， ． ． 要 如果要保持 足够的 断涌现。 这些地下车库属地下建筑 ， 具有封 闭性 的特点 ， 发生火 如若 灾， 烟气 的危害性 比地上建筑严重 ， 人员疏散 比地上建筑 困难 ， 火灾 净高 ， 就需要土建增加层高 。 ４１ ．２风 口的布置不 可能很 密集 ， 口风速也有一定 限制 ， ． 出 这就 的扑救难度大。由此可见 ， 合理设计地下汽车库通风与防排烟系统 是非常重要的。下面就地下汽车库 通风设计 、 系统形式和防排烟设 造成有风 口的地方气 流流动较快 ， 而在拐弯处及部分角落 ， 内空 室 气就较静止。这样 ， 汽车排 出的有害物会滞流 。 计进行探讨。 １地 下汽 车 库 排风 量 、 排烟 量 的 确 定 ４１３大面积的车库 ， ． － 通风 系统 比较长 ， 风道断 面 比较 大 ， 不可 避免地要 与消防喷淋管道 、 电缆 桥架 、 电线 管等交叉 ， 既不 易处理 ， 地下汽车库排风量 的确定 地下 汽车库通 风的 目的是把汽车开动 时尾气 中的污染 物浓 度 又影 响车库的美观。 稀释到允许的范围内。 目前 ， 确定地下汽车库排风量的方法大体可 ４２ 喷 流诱 导 通 风 系 统 ． 它是 一种新型 的通 风系统 ， 主要 由送排风 机 、 个喷 流诱 导通 数 分为两类 ： 一类 是按 换气次数估算 ； 另一类 是按将有害物 冲淡 到卫 生标 准所需的全面通风换气量来确定 ，汽车尾 气的主要有 害物为 风设备 、 控制 系统三部分组成 。 此系统不设平时通风风管系统 ， 由 而 Ｃ Ｎ 及少量汽油 和热量 ， Ｃ Ｎ Ｏ、 Ｏ 以 Ｏ、 Ｏ为主 ， 而按 ｃ ０计算 出的全 多个 喷流诱导设 备替代 。其设计技术原理是 ， 将若干个喷流诱导设 利用 多个 喷流诱导设 面通风换气量完全可以将 Ｎ Ｏ 稀释到卫生标准规定 的浓度。 这里我 备按 照一定排列规律布置在被通风 的空 问内， 进行室内空气流 动的接力传递 和卷 吸诱导周 围 们着重论述一下估算 ， 也是我们设计普遍采用 的方法 。主要方法有 备的送风射流射程 ， 两种 ： 空气的作用 ， 使被通风空间的空气发生定 向流动 ， 将进 风 口风机 的 送风 量均布在房间的各个角落 ， 形成从进 气 口到排气 口的定 向强迫 １１用于停放单层汽车的换气次数法 ． 气流 ， 达到通风排污 的 目的 。 同样 ， 在地下车库通风采用喷流导引系 ａ ． 汽车出入较频繁的商业类等建筑 ， ６次 ／ 按 ｈ换气选取 ； ｂ汽车 出入一般的普通建筑 ， ５次 ／ 换气选取 ； ． 按 ｌ １ 统时 ， 也应设有排 烟系统 ， 一般该系统应专 门设置 。 当要实现排风排 烟合用风机时 ， 需在排风机吸入 口上安装一个 三通 ， 三通的一边 直 ｃ ． 汽车出入频率较低 的住宅类等建筑 ， ４次 ／ 按 ｈ换气选取 ； 抽 另一边与排烟风道衔接 ， 两边均 ｄ当层 高＜３米时 ， ． 应按 实际高度计算 换气体积 ； 当层 高 ≥３米 接安装排风 口， 吸车库 内的空气 ， 时， 可按 ３米高度计算换气体积。 设有消防信号控制启闭的电动阀， 平常一个电动阀开启 由排风 口排 １ ． ２当全部或部分为双层停放汽车时， 宜采用单车排风量法 风， 发生火灾时 ， 另一电动阀开启 ， 排烟 口打开 ， 排除烟气 。此时 ， 排 风 口由电磁 阀关闭 。喷流导引通风系统的优 点 ： ａ ． 出入较频繁 的商业类等建筑 ， 汽车 按每辆 ５ ０ ／ ０ ｍ３ ｈ选取 ； ｂ汽车出入一般的普通建筑 ， ． 按每辆 ４ ０ ｈ选取 ； ０ ｍＴ ４． ． １由于空气射流的诱 导和卷吸作用 ，将整个空 间的空气 带 ２ ｃ ． 出入频率较低 的住宅类等建筑 ， 汽车 按每辆 ３ ０ ０ ｍ ｍ选取。 动起来 ， 消除 了空气 的停滞死区 ， 可有效地 防止污染物（ 如汽车尾气） 的聚集 ， 达到较好的通 风效果 。 ２ 地 下车 库 排 烟量 的确 定 ４２ ．２能适 当降低 车库的层高 ， ． 一般 可降低 ０ ．４—０ ｍ， ．６ 从而 地下车库汽车发生火灾 ， 可燃物较少 ， 且人员较少 ， 设置排烟系 统 ， 目的一方面是为人员疏散 ， 其 另一方面便于扑救火灾 。 鉴于地下 大大降低建筑物的开挖成本和造价 。 车库 的特点 ，Ｇ ５ ０ ７ ９ （ Ｂ ０ ６ — ７汽车库 、 （ 修车库 、 停车场设计 防火规范》 ４２ ．３系统简单 ， ． 施工安装容易 ， 可缩短工期 ， 节约安装费用 。 ５ 其他 应 注 意 的 问题 （ 以下简称车库规范） 做了如下规定 ： ２１面 积 超 过 ２ ０ ｍ 的地 下 汽 车 库 应 设 置 机 械 排 烟 系 统 ， ． ００ 机 ５１排烟 口的设置 。 ． 每个 防烟分 区均应分别设置排烟 口， 排烟 口 距本 防烟分区最远点 的水平距离不应超过 ３ ｍ。 ０ 排烟 Ｅ的设置应使 ｌ 械排烟系统可与人防 、 卫生等排气 、 通风系统合用 ； ２２设置机械排烟系统的汽车库 ， ． 其每个 防烟分区的建筑面积 烟气流动方向与人 的疏散方 向逆 向， 并设置在顶棚上或靠近顶棚 的 不宜超过 ２ ０ ｍ， ００ 且防烟分 区不应跨 越防火分 区； 墙 面上 。 吊顶时 ， 有 排烟 口上 部应紧贴着吊顶或设在 吊顶上 ； 吊顶 无 ２３排 烟风机 的排 烟量应按换 气次 数不小 于 ６次 ／ｈ计算 确 时 ， ． 应设 置在挡烟垂壁以上 ， 结构梁的下部。排烟 口平 时关 闭 ， 着火 定。 时仅 开启着火层防烟分 区的排烟 口 ，当任 一排烟 口或排 烟阀开启 ３ 机械 排 风 量 和 机械 排 烟 量 的 统 一 时， 排烟风机应能 自动启动 。排烟 口应设有手动和 自动开启装置。 排风量 、 排烟量 的确定 ， 一般地下车库层高都大于 ３米 ， 按换气 ５２地下汽车库火灾时的补风。通常可将送风机兼作火灾时 的 ． 次数不小 于 ６次 ／ｈ可知 ， 两者 的风量基本不相 等 ， 一般会选用 双 补风机 ， 风量不宜小 于排烟量 的 ５ ％ ， 喷流诱导通风 系统 ， 进 ０ 对 有 速风机 ， 速排 风以满足相对较少 的排风量 ， 低 火灾发生 时启 动高速 火灾信号时 ， 切断诱导风箱 电源 ， 关闭诱 导风机 ， 同时启动送风机来 排烟以满 足相对较多的排烟量 ， 这在理论 上是 可行 的。但应引起注 作补 风用 。 参 考 文献 意的是 ， 有些 消防部 门不允许这种做法 ， 原因是双速风机 常年低 速 运行 ， 而高速因缺乏运行和维护 以致不能及 时发 现故 障 ， 系统可靠 『 Ｇ ５ ０ ７ ９ ． １ Ｂ ０ ６ — ７汽车库、 ］ 修车库、 车场设计防火规 范ｆ］ 停 ｓ． 性相对较低 。建议无论排风量是否与排烟量相差大 ， 均选择消防高 １ 国民用建 筑工程设计技术措施暖通空调动力，０ ９ 全 ２０． 温排烟风机或离心风机 。当所需 的排风量较小时 ， 由值班人员根 可 据实际情况定时启动一段时 间， 以达稀释有害物的 目的 。 ４ 地下汽 车库通风系统 的两种模式 ４１常用的通风换气系统 ． 通过 “ 送风机一送风管一送风 口” 的送风方式和“ 排
地下车库的排风排烟设置(暖通设计)
设计地下车库的时候，应注意以下几点：1.1执行规范1.1.1《采暖通风与空气调节设计规范》（GBJ50019-2003）1.1.2《建筑设计防火规范》（GB50016-2006）1.1.3《汽车库、修车库、停车场设计防火规范》（GB50067-97）1.1.4《公共建筑节能设计标准》（GB50189-2005）1.1.5《民用建筑防排烟技术规程》（DGJ08-88-2000）1.1.6《机动车停车库（场）环境保护设计规程》（DGJ08-98-2002）1.2超过2000平方米的地下车库就要进行机械排烟排风排烟1.3每个防火分区不大于4000 m2，每个防烟分区不大于2000 m2，防烟分区不得跨越防火分区（防烟分区单边长度不得超过60m）。
每个防烟分区需有至少一个排风竖井，同一个防火分区内相邻的两个防烟分区可共用一个竖井，以平均层高3m计，竖井土建净面积为排烟区面积的‰，共用竖井应以共用排烟区面积总和来计,此时风井流速为4m/s左右。
每个防火分区的多个防烟分区可共用一个进风通道，可利用汽车坡道作进风通道,但汽车坡道上不得设置防火卷帘，没有汽车坡道的防火分区应该增设进风井，进风井的大小约为服务区域面积的‰。
1.4进排风口的面积约为进排风井面积的到2倍。
根据DGJ08-98-2002之规定：1.4.1机动车停车库排风口与环境敏感目标的间距不应小于。
1.4.2机动车停车库排风口朝向人员活动区域时，其底部离地面不应小于；排风口设在非人员活动绿化地带内时，其底部可低于。
1.4.3机动车停车库的机械进风口底部离地面宜大于；设在绿化地带内的进风口，其底部离地面宜大于。
1.4.4机动车停车库的进风口、排风口处于同一立面、同一高度时，其水平间距宜大于，进风口应布置在排风口的常年主导风向向上风侧。
（如果把汽车坡道作为进风口时，应该同样满足这样的要求）机动车停车库的进风口与排风口处于同一立面，且水平间距小于时，其进风口顶部应低于排风口底部，且保持足够高差和水平间距。
地下车库通风及排烟系统设计基本原则
地下车库通风及排烟系统设计基本原则三、地下车库通风及排烟系统设计基本原则1.自然通风、排烟当采用自然排烟方式时，可采用手动排烟窗、自动排烟窗、孔洞等作为自然排烟口，并应符合下列规定：1）自然排烟口的总面积不应小于室内陆面面积的2%；2）自然排烟口应设置在外墙上方或屋顶上，并应设置方便开启的装置；3）房间外墙上的排烟口(窗)宜沿外墙周长方向均匀分布，排烟口(窗)的下沿不应低于室内净高的1/2，并应沿气流方向开启。
每个防烟分区应设置排烟口，排烟口宜设在顶棚或靠近顶棚的墙面上。
排烟口距该防烟分区内最远点的水平距离不应大于30m。
若通风也要求自然，其开启面积越大越好。
2.排烟、排风系统的设置根据面积宜1000~1500m2设置一个系统。
一个系统设置风机一台，机房尺寸以3mx4m为宜。
3.排烟、排风竖井设置不同防火分区共用竖井时在风机的出口需设防火阀，故尽量避免不同防火分区的排风、排烟系统共井，若不得已也可共井。
排烟竖井面积按竖井所负担的汽车库面积的0.1%。
地面百叶的面积为所负担面积的0.3%。
4.进风系统的设置一般情况下，当车库有机械排风、排烟时，整个车库的平时排风的进风，可以由车道及其它开启的面积进入。
按风速一般不超过2m/s 复核进风量，进行风平衡计算。
排烟的补风应按不同的防火分区分析，若一个防火分区没有对外直接开启面积或车道，则需要设机械补风系统。
一般一个防火分区的进风集中设置即可，风量为排烟量的50%。
5.进风井的设置纯火灾补风的进风井，按防火分区面积的0.05%设置。
进风百叶面积为防火分区面积的0.15%。
进风百叶底距地2m，在绿化地带宜距地1m。
进风百叶距排风百叶的水平距离宜大于10m，并应布置在排风百叶下方。
地下汽车库排烟与通风系统设计
地下汽车库排烟与通风系统设计地下汽车库排烟与通风系统设计具体内容是什么，下面本店铺为大家解答。
近几年，随着我国国民经济的快速发展，人民生活水平显著提高。
家用中、小型汽车数量正在迅速增长，而可用土地资源正日益减少，随之带来了停车难的问题。
因此，绝大多数的房地产开发商通过建造地下汽车库来解决停车难的问题。
1 防火、防烟分区的划分根据《汽车库、修车库、停车库设计防火规范》(GB50067—97)(以下简称《汽车库防火规范》)的规定，地下汽车库防火分区的最大允许建筑面积为2000㎡(不包括复式汽车库及甲、乙类物品运输车汽车库)，当汽车库内设有自动灭火系统时，面积可增加一倍，即为4000㎡。
而《汽车库防火规范》规定，停车数量超过10辆的地下汽车库应设置自动灭火系统。
2 排烟、排风系统设计排烟系统：烟气由排烟口→风管→排烟防火阀→消声静压箱→消防排烟（排风）风机→消声器→止回阀→机房竖井→单层防雨百叶窗→室外排风系统：废气由诱导风机→排风口→防火阀→消声静压箱→消防排烟（排风）风机→消声器→止回阀→机房竖井→单层防雨百叶窗→室外根据《汽车库防火规范》的规定，地下汽车库的排烟量应按换气次数不小于6次/h计算。
根据《全国民用建筑工程设计技术措施暖通空调·动力》的规定，地下汽车库的排风量应按换气次数不小于4～6次/h（根据车辆出入不频繁、一般、频繁而定）计算。
风量计算公式： Q=S.H.N式中： Q ——排烟（排风）风量，m³/h；S ——防烟分区面积，㎡；H ——地下汽车库高度，m；N ——换气次数，次/h。
（注：计算排烟量时，地下汽车库的计算高度取实际高度。
计算排风量时，当地下汽车库实际高度小于3m时，计算高度取实际高度，当地下汽车库实际高度大于3m时，计算高度取3m。
）排烟风机可采用离心风机或轴流风机，当选取风机时应考虑风机10%～20%的漏风率，即风机额定风量应为计算风量的1.1～1.2倍。
地下车库通风方案
地下车库通风方案一、引言地下车库作为停车场的重要组成部分，具有储存车辆、保护车辆以及提供便捷停车服务的功能。
然而，地下车库由于密闭性，常常出现通风不畅、空气污浊等问题，对车辆和用户的健康带来潜在威胁。
因此，设计一个有效的地下车库通风方案至关重要。
二、问题分析地下车库的通风问题主要表现为空气流通不畅和气体浓度过高。
首先，由于车库位置的限制，空气流动受到限制，导致空气中二氧化碳、一氧化碳等有害气体无法及时排出，造成室内空气质量下降。
其次，由于机动车尾气的排放，车库内可能积聚有害气体，如一氧化碳、氮氧化物等，对人体健康产生不良影响。
三、地下车库通风方案为解决地下车库通风问题，可以采取以下几个方面的措施：1. 安装通风设备在地下车库中设置通风设备，如通风扇或排风机，以增强空气流动。
通风设备应布置在车库的适当位置，以保证空气的均匀分布。
同时，设备应具备良好的噪音控制功能，以避免对用户和附近居民产生干扰。
通风设备还应与自动控制系统相结合，实现自动调节和定时运行，以提高效率和节约能源。
2. 设置新风系统在地下车库中设置新风系统，引入新鲜空气，稀释室内有害气体的浓度。
新风系统可以通过空气处理设备，对外界空气进行过滤、加热或降温等处理，确保引入的空气质量达到标准要求。
同时，新风系统应考虑与排风系统的配合，实现空气的循环流动，以提高通风效果。
3. 室内空气监测在地下车库内设置空气质量监测系统，监测室内空气的质量参数，如二氧化碳浓度、有害气体浓度等。
监测数据可以通过传感器实时采集，反馈给控制系统，以便及时调节通风设备和新风系统的运行状态。
同时，监测数据还可以进行长期记录和分析，为后续改进提供科学依据。
4. 防火通风设计地下车库作为车辆储存场所，防火安全至关重要。
通风方案应与防火设计相结合，确保通风系统的布置符合消防标准，并采取相应的防火措施，如设置防火墙、消防设备等。
在通风设备选用上，应优先选择具备防火功能的产品，以提高安全性。
地下车库的排风排烟设置(暖通设计)
设计地下车库的时候，应注意以下几点：1.1执行规范1.1.1《采暖通风与空气调节设计规范》（GBJ50019-2003）1.1.2《建筑设计防火规范》（GB50016-2006）1.1.3《汽车库、修车库、停车场设计防火规范》（GB50067-97）1.1.4《公共建筑节能设计标准》（GB50189-2005）1.1.5《民用建筑防排烟技术规程》（DGJ08-88-2000）1.1.6《机动车停车库（场）环境保护设计规程》（DGJ08-98-2002）1.2超过2000平方米的地下车库就要进行机械排烟排风排烟1.3每个防火分区不大于4000 m2，每个防烟分区不大于2000 m2，防烟分区不得跨越防火分区（防烟分区单边长度不得超过60m）。
每个防烟分区需有至少一个排风竖井，同一个防火分区内相邻的两个防烟分区可共用一个竖井，以平均层高3m计，竖井土建净面积为排烟区面积的1.5‰，共用竖井应以共用排烟区面积总和来计,此时风井流速为4m/s左右。
每个防火分区的多个防烟分区可共用一个进风通道，可利用汽车坡道作进风通道,但汽车坡道上不得设置防火卷帘，没有汽车坡道的防火分区应该增设进风井，进风井的大小约为服务区域面积的0.9‰。
1.4进排风口的面积约为进排风井面积的1.5到2倍。
根据DGJ08-98-2002之规定：1.4.1机动车停车库排风口与环境敏感目标的间距不应小于10.0m。
1.4.2机动车停车库排风口朝向人员活动区域时，其底部离地面不应小于 2.5m；排风口设在非人员活动绿化地带内时，其底部可低于2.5m。
1.4.3机动车停车库的机械进风口底部离地面宜大于2.0m；设在绿化地带内的进风口，其底部离地面宜大于1.0m。
1.4.4机动车停车库的进风口、排风口处于同一立面、同一高度时，其水平间距宜大于20.0m，进风口应布置在排风口的常年主导风向向上风侧。
（如果把汽车坡道作为进风口时，应该同样满足这样的要求）1.4.5机动车停车库的进风口与排风口处于同一立面，且水平间距小于20.0m时，其进风口顶部应低于排风口底部，且保持足够高差和水平间距。
地下停车场通风施工工艺
地下停车场通风施工工艺
在地下停车场通风施工工艺方面，首先需要考虑的是通风系统的设计。
地下停车场作为一个封闭空间，通风系统设计的合理与否直接影
响到停车场内空气质量的好坏。
因此，在施工工艺上需注意以下几个
重要方面。
一、通风系统设计
地下停车场通风系统设计应考虑到空气流通的方向和速度，以及如
何排除尾气和二氧化碳等有害气体。
通风系统应该有相应的排风口和
新风口，使得停车场内的空气得以流通，保持空气清新。
二、风管布置
在通风施工中，风管的布置也是至关重要的一部分。
风管需要合理
布置，避免临近车辆停放区域，同时要考虑到风管的质量和隔音效果，以减少噪音对停车场使用者的影响。
三、风机选型
在通风系统中，风机是核心设备之一。
风机的选型应该根据停车场
的大小、车辆流量等因素来确定，以保证通风系统的正常运行。
同时，风机的安装位置也要经过精确计算，确保其能够发挥最佳效果。
四、通风施工过程
在通风施工过程中，需要严格按照设计要求进行操作，保障通风系统的安全、可靠运行。
施工过程中要注意安全防护措施，确保施工人员和停车场使用者的安全。
通过以上几个方面的合理设计和施工，地下停车场通风系统能够有效改善停车场内的空气质量，提升使用者的舒适度，为停车场的正常运行提供有力保障。
地下车库通风排烟设计要点概述
01、地下车库通风排烟概述地下车库位于地下，车库内行驶或停泊的汽车排出的废气不易扩散。
车库废气主要是一氧化碳，氮氧化合物等有害气体。
车库的通风就是排除汽车尾气和汽油蒸气，并向车库送入新鲜空气，把有害物的含量稀释到国家规定卫生标准要求。
地下车库一旦发生火灾，会产生大量的烟气，如果不能迅速排除，极易造成人员伤亡事故，也给消防人员进入地下车库扑救带来困难。
车库防排烟的目的就是满足火灾时的排烟要求，以保证火灾发生时迅速排除滞留烟气，限制烟气的扩散，保证人员和车辆安全撤离现场，减少伤亡。
02、地下车库通风排烟的特点车库防火分区和防烟分区面积较大：依据GB50067―14《汽车库、修车库、停车场设计防火规范》每个防火分区的最大允许建筑面积为2000，设置自动灭火系统的地下车库，其防火分区按4000划分，在每个防火分区内部一般划分两个防烟分区，每个面积不大于2000.车库层高：为减少土建的造价，车库层高控制应尽量低。
规范规定地下车库净高不得低于2.2m，因此本人觉得单层车库梁下净高不得小于2.8m，否则不能避让电缆桥架、消防喷淋管道等，风管布置相当有困难。
地面限制因素多：车库风机房的选择，既要考虑本专业的合理性，又要兼顾排风，竖井出地面的位置防火要求与周围建筑保持一定距离，而且也要结合景观不影响交通组织，另外送排风口还必须保证有一定的距离。
03、地下车库通风排烟设计要点一、地下车库通风设计1、设计原则：地下车库每个防火分区独立设置通风系统，尽量采用自然补风，节能运行。
排风机采用多台并联或采用变速风机,夜间及汽车出入不频繁时,风机风量可减少50%。
有条件时宜设置CO气体浓度传感器控制风机的运行。
2、排风量：车库机械排风的排风量,过去一直沿用6次/h换气次数对应的数值,但存在较为笼统、浪费能量等问题。
《全国民用建筑工程设计技术措施――暖通空调・动力(2009)》针对车库的具体状况,给出了不同的计算方法：排风量完全可以按照不同的情况选择，这样可以有利于节能。
浅谈人防地下车库的通风与排烟合用系统的设计方法
浅谈人防地下车库的通风与排烟合用系统的设计方法摘要：本文主要阐述了人防地下车库的通风与排烟合用系统的设计方法。
关键词：人防地下车库；合用系统；系统设计；防火分区0 引言随着现代化大都市出现，高层建筑如雨后春笋般地破土而出。
它为城市增添现代气息、带来繁华，同时也为建筑设计带来新的问题、新的思考。
高层建筑既包括高层公共建筑又包括与多层居住建筑混合的住宅小区高层居住建筑；随之高层建筑人防地下室与地下车库也不断增多、面积不断扩大。
高层建筑人防地下室与地下车库通风与排烟设计显得更为重要。
本文将对高层建筑人防地下室与地下车库通风与排烟问题进行探讨。
1系统设计1.1地下车库通风系统与排烟系统设计高层建筑地下车库通风与排烟设计应同时执行《高层民用建筑设计防火规范》[1]（以下简称《高规》）、《汽车库、修车库、停车场设计防火规范》[2]（以下简称《汽防规》）、《汽车库建筑设计规范》[3]（以下简称《汽规》）。
《汽防规》5.1.1条规定，地下汽车库每个防火分区的最大允许建筑面积为2000m2，当汽车库内设有自动灭火系统时，其防火分区的最大允许建筑面积为4000m2。
《汽防规》8.2.2条规定，设有机械排烟系统的汽车库，其每个防烟分区的建筑面积不宜超过2000㎡，其防烟分区不应跨越防火分区；排烟风机的排烟量应按换气次数不小于6次/h计算确定。
《汽规》6.3.4条规定，地下汽车库宜设置独立的送风、排风系统。
换气次数不应小于6次/h。
地下车库通风与排烟系统设计原则：减少机房，增加车位；减少风管交叉，降低建筑层高；宗旨为优化系统设计、降低造价。
所以设计采用平时通风、火灾时机械排烟合用系统，通过消防控制进行系统转换。
按照4000㎡一个防火分区仅设一个排风（烟）系统，每个防火分区的两个防烟分区的控制靠全自动排烟防火阀的启闭来完成。
对通风、排烟系统：机械排烟量等于机械排风量，应按换气次数不小于6次/h计算确定。
对进风系统：首先，汽车库内设有直接通向室外的汽车疏散出口的防火分区时，补风利用疏散出口自然补风；其次，无直接通向室外的汽车疏散出口的防火分区，采用机械补风，补风量不小于排风量50%。
谈地下车库通风与排烟系统设计要点
谈地下车库通风与排烟系统设计要点1.防火、防烟分区的划分根据《汽车库、修车库、停车库设计防火规范》（GB50067—97）（以下简称《汽车库防火规范》）的规定，地下汽车库防火分区的最大允许建筑面积为2000㎡（不包括复式汽车库及甲、乙类物品运输车汽车库），当汽车库内设有自动灭火系统时，面积可增加一倍，即为4000㎡。
而《汽车库防火规范》规定，停车数量超过10辆的地下汽车库应设置自动灭火系统。
面积超过2000㎡的地下汽车库应设机械排烟系统；面积小于2000㎡的地下汽车库可以采取自然排烟的方式，通过在地下车库的顶板上开通风采光天窗或者在高处室外的侧墙上开高窗等方式来满足自然排烟的条件，如果不具备自然排烟条件还应该设机械排烟系统。
为节约成本机械排烟系统可与日常排风系统合用，机械补风系统可与日常送风系统合用。
设置机械排烟系统的地下车库，其每个防烟分区的面积不宜大于2000㎡，且防烟分区不得跨越防火分区。
防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不小于0.5m的梁划分，大部分情况梁高虽然有0.5m以上，但还是应该用挡烟垂壁来划分防烟分区，以布置排烟管的梁底在适当的范围内以梁底下或者板顶下（结构为无梁楼盖）突出0.5m挡烟垂壁，挡烟垂壁有为活动或固定两种形式，由烟感器控制，也可现场手动控制。
2.通风机房及竖井的设置机房的竖井的布置通常与楼梯间背靠背，出地面的部分整体美观。
室外进风口宜布置在室外排烟口的下方，且高度不宜小于3.0 m；当水平布置时，水平距离不宜小于10m。
室外排风口应与建筑物保持一定距离，经空气扩散稀释后，可使建筑物附近CO浓度满足标准要求。
另外在设计中應将取风口设于上风口位置。
3.车库层高的确定一般设备层占用的空间考虑0.8m，车库分有梁与无梁两种结构形式，给排水专业喷淋系统通常选择直立型喷头，为节约空间及成本，有梁的结构形式风管在下，喷淋管及消防管在上敷设；无梁时的结构形式风管在上，喷淋管及消防管在下敷设。
计算地下车库通风排烟量的要点
计算地下车库通风排烟量的要点
1、关于防烟分区与防火分区
别管什么高规、建规，汽规只有防火分区2000的说法，加喷淋可以扩大至4000；防烟分区规定是不大于防火分区，但是没说防烟分区可以扩大，只是有一条规定防烟分区不宜大于2000。
这也就是说如果地下车库2100这种比2000大点点的，理论上说也可以算一个防烟分区。
2、排烟量
汽规规定排烟量为6次换气次数，其规范条文说明中列举了一个3米高，2000平米的地下车库的排烟量为3x2000x6=36000CMH，然后大家对于地下车库的高度是否按3米高讨论开了，这里我的理解是，考虑到消防和图审部门的情况，建议还是按实际高度计算，比如，机械车库，层高4.5米，2000平的话就按2000X4.5X6来计算。
？？？？？不对吧。
3、通风量
也就是排风量，可以按每辆车计算，但是由于没有具体数据，所以按照规范推荐的6次换气量就可以了，层高建议不到3米按实际算，超过3米按3米算，因为通风只需要通下面部分的风就可以了。
4、补风量
规范规定补风不小于排烟的50%，送风取4～5次换气量
5、排风排烟管道合并
①如果防火分区面积和防烟分区相同，层高在3米左右，排烟和送风都按6次计算，那么排烟和送风就统一了，可以采用常开风口，火灾开放整个防烟分区的排烟口。
②如果层高过高，比如4.5米，情况和上述相同，只是风机用双速风机或者干脆两台风机，平时开一台，火灾时两台一起开。
我认为双速风机不如两台单速风机稳妥。
③地下车库远大于2000，要分几个防火分区，比如4000，要分两个防烟分区，这种情况最好设置两套系统，一个防烟分区一套，送风可以一个防火分区共用一套。
地下车库的防排烟设计
地下车库的防排烟设计
首先，地下车库的防排烟设计需要考虑烟气的产生与排放。
车库中可
能发生的火灾会产生大量烟气，因此需要设置严格的火灾防范措施，如定
期检测、火灾报警器等。
在设计车库时，应合理设置车位，避免车辆堆积，以减少火灾风险。
其次，烟气传播对排烟设计起着重要的指导作用。
地下车库通常是封
闭空间，烟气向最不设防区域传播时往往能够蔓延速度较快。
因此，在设
计车库时，应考虑人员逃生路线、风道通风口等因素，合理设置排烟口的
位置和数量。
第三，排烟口的布置需要注意。
地下车库通常较大，应设置足够数量
的排烟口以保证烟气迅速排出。
排烟口应根据车库的大小、结构和空气流
动情况进行设置，一般需要布置在车库的屋顶、侧墙和底部。
排烟口应设
置在上风区，以促进烟气的排出。
最后，排烟系统的设计是地下车库防排烟设计的核心。
排烟系统应包
括排烟风机、风道、控制系统等。
排烟风机的选型应满足车库的需求，能
够提供足够的排烟风量，使烟气能够及时有效地排出。
排烟风机应设置在
车库的上风位置，以便尽快排出烟气。
风道的设计应合理，能够顺利地将
烟气引导到排烟口。
控制系统应能够实时监测车库内的烟气浓度，并自动
控制排烟设备的运行，及时排除有害烟气。
总之，地下车库的防排烟设计需要考虑烟气产生与排放、烟气传播、
排烟口布置以及排烟系统设计等因素。
只有合理设计和使用科学的排烟系统，才能确保地下车库内的空气质量和人员安全。
地下车库通风、防排烟系统的方案设计及选用
地下车库通风、防排烟系统的方案设计及选用随着经济的发展，地下车库数量不断增加，规模不断扩大，针对地下车库的通风与排烟设计的方案也多种多样，但是如何选择合适的方案，促进地下车库的通风与排烟是十分重要的，本文针对地下车库的排风、排烟问题的设计进行了探讨。
标签：地下汽车库;排烟量;排风量;通风系统一、引言伴随这就经济的发展和人们生活水平的提高，生活质量逐渐改善的同时，私家车的数量悄然增加，目前我国大部分建筑都设有大型的地下停车库，特别是高层建筑和超市建筑等人员密集的地方，但是地下车库属于地下建筑，封闭性是其最大的特点，一旦发生火灾，烟气的危害性会比地上建筑物更加的严重，而因为地下建筑的封闭性导致人员疏散更加困难，火灾扑救的难度也更大。
实际上，常规的地下室通风方式大多是全面通风，将地下车库划分为不同的分区，有很多个送风和排风的系统。
这些系统同时也能够兼做排烟系统，二位一体的处理排烟通风两个问题。
但是这些系统不可避免的具有风量大，规模庞大的特点，结构十分复杂，这就导致其占用的空间很大，降低了车库的使用效率，同时增加了建筑物的建筑成本，建成之后设备投资量大，工作十分复杂，投资成本高，一旦出现问题整改十分困难，在建设过程中无法避免与其他管线的重合和交叉的问题，因此，地下停车库的通风和排烟需要不断的优化设计方案，通过更好的方案来促进地下车库的安全有效通风排烟。
二、地下车库排风量、排烟量的确定1.地下车库排风量的确定实际上，对于地下车库来说，通风是为了将汽车排放的各种尾气和污染物的浓度降低到人体可以接受的范围之内，所以地下车库的通风设计最重要的就是通风量的确定。
当前，确定地下汽车库的排风量可以通过换气次数进行腿酸，如果没有资料进行计算，换气次数是最好的参考方式，通常不少于6次/h，送风量不少于5次/h。
另外，计算排风量还可以通过全面通风换气量来进行，汽车尾气中的主要有害物质是CO、NOx包括很少的汽油和热量，而根据CO能够计算出全面通风换气量，从而将NOx稀释到卫生标准规定的浓度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下车库通风及排烟设计要点
１、系统形式得确定：
ﻩ、采用诱导风机加排烟风机加补风得系统形式；
2、划分防烟分区
、按不大于２000m²划分防烟分区;
、采用挡烟垂壁、隔墙或从顶棚下突出不小于0、5m得梁划分。
３、排烟系统；
1）、横向宜按防火分区设置；
２)、竖向穿越防火分区时,垂直排烟管道宜设置在管井内；
３）、穿越防火分区处,管道上设置排烟防火阀；
4)、机械排烟系统可与排气、通风系统合用,必须采取可靠得防火安全措施,并应符合机械排烟系统得有关要求、
……一些中小型汽车库，一般均与地下车库内得通风系统组合设置。
平时作为排风排气使用，一旦发生火灾，转换为排烟使用，……(见GB500６７－9７8。
２.1条文解释）
4排烟量得计算
按换气次数不小于6次/h计算;
５排烟风机得选择;
1）、排烟风机得全压应满足系统最不利环路得要求,并应考虑1０～20％得漏风量；
ﻩ2) 、排烟风机采用离心风机或轴流风机;
3)、风机入口处得总管上设置２80℃时能自行关闭得排烟防火阀
；
４）、该排烟防火阀与排烟风机连锁
;
6、排烟口得布置：
1)、排烟口或排烟阀按防烟分区设置；
2)、排烟口应设置在顶棚或靠近顶棚得墙面上；
3)、排烟口或排烟阀应与风机连锁；
4）、排烟口距最远点得水平距离不应超过30米；
5）、排烟支管上应设置当烟气温度超过28０能自行关闭得排烟防火阀；
６)、排烟口风速<10m/s；
7排烟管道;
、
采用镀锌钢管
、机械排烟管道风速,采用金属管道≤20m/s;采用非金属管道≤15m/s；
８机械送风系统
设计依据:
9。
4.4地下建筑或地上密闭场所中设置机械排烟系统时，应同时设置补风系统。
当设置机械补风系统时,其补风量不宜小于排烟量得５0％。
（见《建筑设计防火规范》GB５００1６—２006)
8。
２。
7 汽车库内无直接通向室外得汽车疏散出口得防火分区,当设置机械排烟系统时，应同时设置进风系统,且送风量不宜小于排烟量得50%。
(见《汽车库、修车库、停车场设计
防火规范》GＢ５０067-9７)
根据空气流动得原理，需要排除某一区域得空气，同时也需要有另一部分得空气补充。
地下车库无自然进风条件,……,如排烟时没有同时进行补风,烟就是排不出去得.因此,……
增设进风系统。
（８。
2．７条文解释)
８.1.5汽车库…容易积聚油蒸汽而引起爆炸，车辆启动…产生一氧化碳,…影响人员健康，汽车库内有无良好得通风，就是预防火灾发生得重要条件。
……
……，地下汽车库因受自然通风条件得限制,必须采用机械通风方式.( 见《汽车库、修车库、停车场设计防火规范》GB50067—９7条文解释)
５.３.１设置集中采暖且有机械排风得建筑物，当采用自然补风不能满足室内卫生条件、生产工艺要求或在技术经济上不合理时，宜设置机械送风系统。
设置机械送风系统时,应进行风平衡及热平衡计算.(见《建筑设计防火规范》GB50016—2006)
1）、确定送风量,选择新风机组
补风量不宜小于排烟量５0％；
２)、计算风口、布置风管
9、机械排风系统
设计依据:
１)、排风量计算:
、
排风量应按稀释废气量计算，如无资料时,可参考换气次数估算。
一般来说,排风量不少于６次／ｈ、、见《简明通风设计手册》Ｐ577）
夜间，允许降低３次／h
２)、排风机得选择:
地下车库得排风机宜选用离心风机，最好为变速风机，又可兼做排烟风机.
车库得排烟系统可以与排风系统合用（见《简明通风设计手册》P５78)
3)风口布置、计算
4)、排风管道
采用镀锌钢管、
ﻩ械排烟管道风速,采用金属管道≤20m/ｓ；采用非金属管道≤15ｍ／ｓ；。
