公路隧道施工简介
公路隧道设计与施工
隧道综合设计的 内容： 1、隧道洞身、洞口、斜竖井及施工场地的综合设计 2、洞门建筑、边坡防护、防排水、洞口建筑的综合 设计 3、衬砌支护、施工工序、施工工艺及辅助施工措施 的综合设计 4、衬砌防排水系统与衬砌结构、边沟电缆沟及路基 路面的综合设计 5、土建工程与机电工程的综合设计
3.2 充分重视隧道结构计算与分析
5
2.4 各类隧道断面尺寸
各类隧道毛洞尺寸： 铁路单线隧道：7*6.5m 铁路双线隧道：10*7m 铁路三线隧道：14*10m 公路双车道隧道：12*9m 公路三车道隧道：17*11m 公路四车道隧道：21*14m 四车道连拱隧道：24*7m
六车道连拱隧道：33*12m
八车道连拱隧道：37*14m
27
4.3 隧道开挖方法
大跨度隧道应注重施工方法设计，因为： 1、施工方法影响到作用在支护结构上土压力荷在载 的大小，从而影响到结构永久安全； 2、影响到施工效率；
9
3 公路隧道设计过程中应坚持的理念
1、搞好综合设计是隧道质量与安全的基础 2、充分重视隧道结构计算与分析 3、施工工序设计是隧道设计的重要部分 4、辅助施工措施设计是保证隧道施工安全关键 5、洞口设计是隧道设计成败的关键 6、隧道动态设计是确保隧道建设质量的关键 7、隧道设计及施工必须用数据说话 8、细节决定成败
6
2.5 关于新奥法
新奥法基本原则可归纳为如下几点： ① 将围岩视为支护结构的一部分，应充分利用围岩的 自身承载能力； ② 根据量测结果确定支护参数及支护施作时间； ③ 开挖断面要圆顺，开挖步骤要少，以尽量减少对周 边岩体的扰动破坏； ④ 控制洞室周边变形，以减少松散荷载，同时又容许 洞室周边围岩有有限的变形，以减少周边变形荷载； ⑤ 衬砌必须是薄而柔性的结构。 值得注意的问题：地层变形控制严格的城市隧道，应 正确理解和运用新奥法。
《公路隧道施工》课件
工程量大、施工环境复杂、技术 要求高、安全风险大等。
隧道施工的重要性
01
02
03
促进地区经济发展
隧道建设可以改善地区交 通条件，促进物流和旅游 业发展，提高地区经济水 平。
提高交通效率
隧道可以缩短交通距离， 提高运输效率，缓解交通 拥堵问题。
保障国家安全
在军事领域，隧道建设可 以保障国家战略通道的安 全，提高国防能力。
在隧道内使用模板、支架等设施 ，浇筑混凝土形成衬砌。
喷锚衬砌
通过喷射混凝土和锚杆加固地层 ，形成隧道衬砌。
辅助施工方法
地层加固
通过注浆、搅拌桩等施工方法对隧道周围地层进 行加固，提高隧道施工安全性。
超前支护
在隧道开挖前，对掌子面进行超前支护，防止围 岩坍塌。
监控量测
对隧道施工过程中的围岩、支护结构等进行监测 和量测，及时掌握施工安全状况。
盾构法施工
采用盾构机进行隧道挖掘，具有施工 速度快、对周围环境影响小等优点。
隧道施工机械自动化技术
利用自动化设备进行隧道挖掘、喷射 混凝土等作业，提高施工效率和质量 。
隧道施工监控技术
采用传感器、摄像头等设备对隧道施 工过程进行实时监测和记录，及时发 现和处理施工中的问题。
发展趋势分析
绿色施工
强调隧道施工过程中的环境保 护和资源节约，降低能耗和排
问题2
隧道内涌水严重。
03
解决方案
04 设置排水沟和集水井，采用水
泵排水，加强隧道防水层施工 。
问题3
05 隧道施工对周边环境影响较大
。
解决方案
06 合理规划施工场地，控制施工
噪音、粉尘和废水的排放，加 强环境保护措施。
公路隧道工程施工方法
公路隧道工程施工方法随着我国经济的快速发展和基础设施建设的不断完善，公路隧道工程在交通运输领域中的地位日益重要。
公路隧道工程不仅能够缓解城市交通压力，提高道路运输效率，还能够实现地形地貌的跨越，连接不同地区，促进地方经济发展。
在公路隧道工程施工过程中，选择合适的施工方法至关重要。
本文将详细介绍公路隧道工程施工方法及其优缺点。
一、新奥法新奥法是新奥地利隧道施工方法的简称，它是奥地利学者在长期从事隧道施工实践中，从岩石力学的观点出发而提出的一种合理的施工方法。
新奥法是应用岩体力学理论，以维护和利用围岩的自承能力为基点，采用锚杆和喷射混凝土为主要支护手段，及时进行支护，控制围岩的变形和松弛，使围岩成为支护体系的组成部分，并通过对围岩和支护的量测、监控来指导隧道施工和地下工程设计施工的方法和原则。
新奥法的优点在于能够有效利用围岩的自承能力，减少支护材料的使用，降低工程成本。
同时，新奥法具有较高的施工安全性和施工质量，适用于围岩条件较好的隧道工程。
然而，新奥法对施工技术要求较高，需要进行详细的地质调查和围岩监测，对施工设备也有一定要求。
二、传统的矿山法传统的矿山法是采用钻爆法开挖和钢木构件支撑的施工方法。
该方法在我国隧道工程中应用较早，具有成熟的施工技术和管理经验。
矿山法的优点在于施工设备简单，对地质条件适应性强，适用于各种地质条件的隧道工程。
此外，矿山法施工速度相对较快，适用于紧急救援和战备隧道等工程。
然而，矿山法施工过程中噪音和振动较大，对周围环境有一定影响。
同时，矿山法施工安全风险较高，需要采取有效措施保障施工人员安全。
三、隧道掘进机法隧道掘进机法是装置有破碎岩石的刀具，采用机械破碎岩石的方法开挖隧道，并将破碎的石渣传送出机外的一种开挖与出渣联合作业的掘进机械，能连续掘进。
隧道掘进机法的优点在于施工速度快，效率高，适用于长距离隧道工程。
此外，隧道掘进机法具有较高的施工安全性，降低了对施工人员的要求。

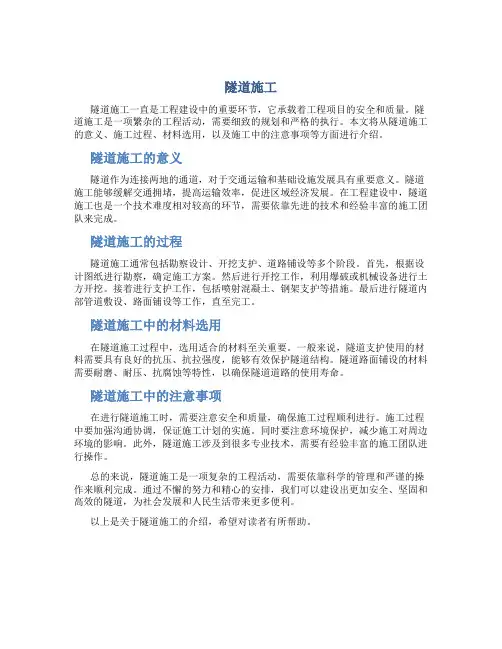

隧道施工资料
隧道施工隧道施工一直是工程建设中的重要环节，它承载着工程项目的安全和质量。
隧道施工是一项繁杂的工程活动，需要细致的规划和严格的执行。
本文将从隧道施工的意义、施工过程、材料选用，以及施工中的注意事项等方面进行介绍。
隧道施工的意义隧道作为连接两地的通道，对于交通运输和基础设施发展具有重要意义。
隧道施工能够缓解交通拥堵，提高运输效率，促进区域经济发展。
在工程建设中，隧道施工也是一个技术难度相对较高的环节，需要依靠先进的技术和经验丰富的施工团队来完成。
隧道施工的过程隧道施工通常包括勘察设计、开挖支护、道路铺设等多个阶段。
首先，根据设计图纸进行勘察，确定施工方案。
然后进行开挖工作，利用爆破或机械设备进行土方开挖。
接着进行支护工作，包括喷射混凝土、钢架支护等措施。
最后进行隧道内部管道敷设、路面铺设等工作，直至完工。
隧道施工中的材料选用在隧道施工过程中，选用适合的材料至关重要。
一般来说，隧道支护使用的材料需要具有良好的抗压、抗拉强度，能够有效保护隧道结构。
隧道路面铺设的材料需要耐磨、耐压、抗腐蚀等特性，以确保隧道道路的使用寿命。
隧道施工中的注意事项在进行隧道施工时，需要注意安全和质量，确保施工过程顺利进行。
施工过程中要加强沟通协调，保证施工计划的实施。
同时要注意环境保护，减少施工对周边环境的影响。
此外，隧道施工涉及到很多专业技术，需要有经验丰富的施工团队进行操作。
总的来说，隧道施工是一项复杂的工程活动，需要依靠科学的管理和严谨的操作来顺利完成。
通过不懈的努力和精心的安排，我们可以建设出更加安全、坚固和高效的隧道，为社会发展和人民生活带来更多便利。
以上是关于隧道施工的介绍，希望对读者有所帮助。
公路桥梁隧道工程施工方案
一、工程概况本工程为某地区公路桥梁隧道工程，隧道全长5.5公里，采用双洞双向四车道设计，隧道净宽10.5米，净高5.0米。
隧道地质条件复杂，主要包括硬质岩、软岩、软弱围岩等，隧道洞口位于山区，地形起伏较大，施工难度较大。
二、施工方案1. 施工组织（1）成立项目经理部，负责整个工程的施工管理。
（2）建立健全施工组织机构，明确各部门职责。
（3）加强施工人员培训，提高施工技能。
2. 施工工艺（1）隧道洞口段施工：采用明挖法施工，先进行洞口段土方开挖，然后进行洞口段基础处理和支护结构施工。
（2）隧道主体段施工：根据地质条件，采用新奥法施工，主要包括以下步骤：①超前支护：采用锚杆、锚索等对隧道围岩进行加固。
②开挖：采用台阶法开挖，分层开挖，每层开挖高度不超过1.5米。
③初期支护：采用喷射混凝土和钢筋网进行初期支护。
④二次衬砌：在初期支护完成后，进行二次衬砌施工，采用预制混凝土构件。
⑤防水：在隧道衬砌结构中设置防水层，确保隧道防水效果。
⑥排水：设置排水系统，及时排除隧道内积水。
3. 施工设备（1）挖掘机、装载机、自卸汽车等用于土方开挖和运输。
（2）凿岩机、风钻等用于隧道开挖。
（3）混凝土搅拌站、混凝土输送泵等用于混凝土浇筑。
（4）钢筋加工设备、焊接设备等用于钢筋加工和安装。
4. 施工进度（1）隧道洞口段：土方开挖、基础处理和支护结构施工，预计工期3个月。
（2）隧道主体段：开挖、初期支护、二次衬砌、防水和排水等施工，预计工期12个月。
三、质量控制1. 施工过程中，严格按照设计文件和施工规范进行施工。
2. 加强原材料、半成品和成品的质量检验，确保工程质量。
3. 加强施工过程中的质量控制，发现问题及时处理。
4. 对隧道衬砌结构进行无损检测，确保隧道结构安全。
四、安全措施1. 建立健全安全生产责任制，明确各部门、各岗位的安全职责。
2. 加强施工人员安全教育培训，提高安全意识。
3. 加强施工现场安全管理，确保施工安全。
在建公路隧道工程施工
在建公路隧道工程施工随着我国经济的快速发展，交通运输需求日益增长，公路隧道工程作为交通运输的重要组成部分，其建设规模和难度不断加大。
在建的公路隧道工程不仅是一项重大的基础设施工程，也是一项技术含量高、施工难度大的工程。
本文主要介绍了在建的公路隧道工程施工的相关内容。
一、工程概况本项目为某地一处公路隧道工程，隧道全长约3公里，采用双洞分离式设计，每洞两车道，设计车速为80公里/小时。
隧道穿越山地地形，地质复杂，存在较多的软弱围岩、不良地质和特殊地质。
工程主要包括隧道开挖、支护、衬砌、通风、排水、照明等施工内容。
二、施工技术1. 隧道开挖隧道开挖是隧道工程的关键环节，开挖质量直接影响到隧道的安全性和使用寿命。
本项目采用新奥法钻爆开挖，根据地质条件及隧道断面尺寸，合理设计开挖方案。
在开挖过程中，严格控制周边眼间距、外插角和装药量等参数，减少对围岩的扰动及超欠挖数量。
同时，采用光面爆破或预裂爆破技术，提高爆破效果，降低施工风险。
2. 隧道支护隧道支护是保证隧道稳定性的重要措施。
根据地质条件和隧道断面尺寸，本项目采用喷锚支护、钢架支撑、超前锚杆等支护方式。
在施工过程中，严格遵循规范和设计要求，确保支护结构的安全性和可靠性。
3. 隧道衬砌隧道衬砌是隧道工程的最后一道防线，主要起到防水、排水、结构承载等作用。
本项目采用预应力混凝土衬砌，根据地质条件和隧道断面尺寸，合理设计衬砌结构。
在施工过程中，严格控制混凝土浇筑质量，确保衬砌结构的稳定性和耐久性。
4. 通风、排水、照明隧道施工过程中，通风、排水、照明是保证施工安全和施工进度的重要条件。
本项目采用机械通风，设置足够的风管和通风设备，确保隧道内空气质量。
同时，设置完善的排水系统，防止水害事故发生。
此外，根据隧道断面尺寸和交通需求，合理设计照明系统，保证隧道内的照明效果。
三、施工管理1. 施工现场管理施工现场管理是保证施工安全、进度和质量的关键。
本项目设立专门的施工现场管理团队，严格执行施工现场管理制度，确保施工现场的安全、整洁和有序。
公路隧道施工方案
公路隧道施工方案一、工程概述公路隧道是连接两个山区或山区与平原之间的一种交通工程，是公路建设中的重要组成部分。
隧道工程的施工方案是一项非常重要的工作，它直接影响到隧道的质量和施工进度。
本文将为大家介绍一种公路隧道施工方案。
二、方案内容（一）施工准备1.现场勘测：对隧道所在地进行勘测，确定隧道的长度、宽度和高度等关键参数。
2.设计方案：根据勘测结果，确定隧道工程的设计方案，包括施工方法、施工工序和施工设备等。
（二）施工方法和工序1.爆破法：针对岩石地层，采用爆破方法进行开挖。
2.挖掘法：针对土层地层，采用挖掘机进行开挖。
3.混凝土浇筑：将混凝土倒入已经开挖好的隧道中，形成隧道的结构体。
4.防水处理：对已经浇筑好的隧道进行防水处理，以防止地下水渗入隧道内部。
（三）施工设备和用料1.挖掘机：用于土层地层的挖掘工作。
2.推土机：用于挤压土层地层。
3.混凝土浇筑机：用于混凝土的浇筑工作。
4.钢筋和混凝土：用于隧道的结构体的加固。
（四）消防和安全措施1.设置消防栓：在隧道两端和隧道内部设置消防栓，以备紧急情况下的灭火工作。
2.安装通风系统：在隧道内部设置通风系统，保证隧道内空气的流通。
（五）环境保护和管理1.垃圾处理：对施工过程中产生的垃圾进行分类处理，确保环境保护。
2.施工现场管理：加强对施工现场的管理，保证施工过程中不会对附近环境造成污染。
三、施工进度计划1.准备阶段：进行现场勘测和设计方案的制定工作，时间为1个月。
2.施工阶段：包括爆破、挖掘、混凝土浇筑和防水等工序，根据隧道长度和复杂程度，预计需要3个月完成。
3.消防和安全措施：设置消防栓和通风系统，时间为2周。
4.环境保护和管理：进行垃圾处理和施工现场管理，时间为1个月。
四、施工注意事项1.工作人员安全：进行施工过程中，要加强工作人员的安全教育和管理，确保工作人员的安全。
2.质量控制：严格按照设计方案进行施工，保证隧道工程的质量。
3.施工现场的环境保护：对施工过程中产生的垃圾进行分类处理，确保施工现场的环境整洁。
高速公路隧道施工方案
高速公路隧道施工方案高速公路隧道施工方案一、工程概述本隧道工程位于某高速公路上，全长1000米，为全线通行的双向四车道隧道。
施工内容包括隧道开挖、支护、装修和通风系统等。
二、施工方案1. 隧道开挖（1）采用隧道掘进机进行开挖，提高施工效率。
（2）在开挖过程中，加强地质勘探和监测，及时掌握地质情况，采取相应的措施应对地质灾害。
2. 地下连续墙支护（1）施工过程中采用地下连续墙进行支护，保证隧道的稳定性。
（2）地下连续墙采用钢筋混凝土，精确计算墙体抗压和抗剪承载力。
3. 装修（1）采用防水涂料对隧道进行防水处理，保证隧道内部的干燥。
（2）采用抗风化材料进行隧道内壁和顶棚装修，提高隧道的使用寿命。
4. 通风系统（1）设置通风井保证隧道内的空气流通。
（2）采用一次风送风方式，通风设备设置在进口，保证隧道内的新风。
5. 安全措施（1）施工过程中严格按照相关施工安全规范执行。
（2）设置施工警示标志和临时防护设施，确保施工过程中车辆和人员安全。
6. 工期与成本（1）根据工程规模和资源配置，制定合理的工期计划和施工进度。
（2）合理调配人力物力，控制成本，确保施工质量和工期。
三、风险控制（1）通过地质勘探和监测，及时发现地质灾害隐患，采取相应措施减少风险。
（2）严格执行安全规范，保证施工过程中的人员和设备安全。
（3）设置警示标志和警示措施，提醒车辆驾驶员注意施工区域，减少交通事故风险。
四、环境保护（1）施工过程中合理利用水资源，减少水的浪费。
（2）采取相应的噪声和粉尘治理措施，降低对周边环境的影响。
五、总结本施工方案采用现代化的隧道施工技术，确保施工质量和工期，同时注重安全和环保。
通过科学的管理和合理的资源配置，将保证工程的顺利进行，并减少风险和对环境的影响。
高速公路隧道专项施工方案范文
隧道衬砌：采用预制混凝土管 片或现浇混凝土进行隧道衬砌
隧道防水：采用防水卷材、防 水涂料、止水带等防水措施
隧道通风：采用机械通风或自 然通风方式进行隧道通风
隧道照明：采用LED照明系统 进行隧道照明
施工安全措施
安全制度
建立安全责任制度，明确各级 人员的安全责任
定期进行安全检查，及时发现 并消除安全隐患
STEP3
STEP4
开工日期： 2022年10月1 日
完工日期： 2023年12月 31日
施工阶段划分： 土建工程、机电 安装工程、装饰 装修工程
各阶段施工时间： 土建工程6个月， 机电安装工程3 个月，装饰装修 工程3个月
施工进度控制
制定合理的 施工进度计 划，明确各 阶段的施工 任务和时间 节点
高速公路隧道专项 施工方案
演讲人
目录
01. 隧道工程概况 02. 施工技术方案 03. 施工安全措施 04. 施工进度计划
隧道工程概况
隧道位置
隧道位于高 速公路路段
隧道长度和 宽度
隧道所处地 形地貌
隧道所在地 区气候条件
1
2
3
4
隧道长度
01
隧道总长度： 1000米
02
隧道类型：双 洞双向四车道
加强施工人员的培 训，提高施工人员 的质量意识和技能
谢谢
施工方法
01
隧道开挖：采用钻爆法或盾构 法进行隧道开挖
03
隧道衬砌：采用预制混凝土管片 或现浇混凝土进行隧道衬砌
05
隧道通风：采用机械通风或自然 通风方式进行隧道通风
02
隧道支护：采用锚杆、喷射混凝 土、钢拱架等支护方式
04
隧道防水：采用防水卷材、防水 涂料、止水带等防水措施
车行隧道工程施工资料
车行隧道工程施工资料一、工程概况车行隧道工程位于XX地区，连接XX城市和XX城市，全长XX公里，设计双向四车道，设计时速XX公里/小时。
该隧道工程是为了缓解两个城市之间的交通拥堵问题，提高通行效率而展开的重要工程。
二、施工单位本隧道工程的施工单位是XX建设集团有限公司，是一家有着丰富隧道建设经验的大型施工企业，拥有一支技术精湛、经验丰富的施工团队，具备承担本工程的能力和资质。
三、施工方案1. 隧道进口布置根据设计要求，隧道入口处需要进行土地平整和临时设施搭建，包括施工用房、仓库、交通指示牌等。
同时，为了确保施工安全和通行便利，还需要进行交通管制和道路改造。
2. 隧道开挖隧道采用盾构施工方式，首先需要进行隧道开挖前的准备工作，包括定位标记、地质勘测和施工方案制定等。
然后进行隧道的开挖工作，按照设计要求逐步推进，同时不断监测地质情况，确保施工安全。
3. 隧道支护在隧道开挖过程中，需要进行隧道支护工作，主要包括地表预支护和管道桩支撑。
通过这些措施可以有效保护施工现场和周边环境，确保施工安全。
4. 隧道内部施工隧道内部施工包括路面铺设、排水系统安装、照明设施布置等工作，需要精细施工和严格质量控制。
同时还需要考虑通风系统、消防设施等重要设施的安装。
5. 隧道出口整治隧道出口处也需要进行整治工作，包括出口道路改造、交通信号灯设置等。
为了确保施工顺利和交通通畅，还需要进行交通管制和协调。
四、施工进度目前，隧道工程已经完成了进口处的土地平整和临时设施搭建工作，隧道开挖工作也已经开始，根据施工方案的安排，隧道工程预计将在XX年底完工。
五、安全保障为了确保隧道工程施工过程中的安全，施工单位将加强安全教育和培训，建立健全的安全管理体系，定期进行安全检查和隐患排查，确保施工现场安全有序。
六、质量控制施工单位将严格按照设计要求和施工规范进行施工，加强质量检查和监督，确保施工质量符合标准。
同时，施工单位还将建立质量反馈机制，及时处理施工中出现的质量问题。
公路隧道施工工艺和施工方法
公路隧道施工工艺和施工方法第一部分隧道施工方法主要有：隧道工程钻爆法；隧道工程盾构法；隧道工程掘进机法以及隧道衬砌；开挖方法分为明挖法和暗挖法；按开挖断面大小、位置分，有分部开挖法和全断面开挖法等等。
1、隧道施工方法：开挖方法分为明挖法和暗挖法。
明挖法多用于浅埋隧道或城市铁路隧道，而山岭铁路隧道多用暗挖法。
按开挖断面大小、位置分，有分部开挖法和全断面开挖法。
在石质岩层中采用钻爆法最为广泛，采用掘进机直接开挖也逐渐推广。
在松软地质中采用盾构法开挖较多。
2、隧道工程钻爆法在隧道岩面上钻眼，并装填炸药爆破，用全断面开挖或分部开挖等将隧道开挖成型的施工方法。
钻爆法开挖作业程序包括测量、钻孔、装药、爆破、通风、出碴、锚杆、立架、挂网、喷锚等工序。
钻爆法开挖采用的方法有全断面开挖法和分部开挖法。
3、隧道工程盾构法采用盾构作为施工机具的隧道施工方法[2] 。
1825年在伦敦泰晤士河水下隧道首先试用盾构，并获得成功。
此后，松软地质多采用盾构法开挖。
盾构是一种圆形钢结构开挖机械，其前端为切口环，中间为支撑环，后端为盾尾。
开挖时，切口环首先切入地层并能掩护工人安全地工作;支撑环是承受荷载的主要部分,其中安设多台推进盾构的千斤顶及其他机械；盾尾随着上述两部分前进，保护工人安装铸铁管片或钢筋混凝土管片。
盾构法适用于松软地层，施工安全，对地层扰动少，控制围岩周边准确，极少超挖。
日本丹那铁路隧道曾采用盾构法施工。
4、隧道工程掘进机法在整个隧道断面上，用连续掘进的联动机施工的方法。
早在19世纪50年代初，美国胡萨克隧道就试用过掘进机，但未成功。
直到20世纪50年代以后才逐渐发展起来。
掘进机是一种用强力切割地层的圆形钢结构机械，有多种类型。
普通型的掘进机的前端是一个金属圆盘，以强大的旋转和推进力驱动旋转，圆盘上装有数十把特制刀具，切割地层，圆盘周边装有若干铲斗将切割的碎石倾入皮带运输机，自后部运出。
机身中部有数对可伸缩的支撑机构，当刀具切割地层时，它先外伸撑紧在周围岩壁上，以平衡强大的扭矩和推力。
高速公路隧道地面施工方案
高速公路隧道地面施工方案一、工程概况与目标本工程为高速公路隧道地面施工，主要目标是确保隧道地面的平整、防滑、耐久，以满足高速公路行车安全和舒适性的要求。
工程内容包括但不限于隧道地面的混凝土浇筑、防滑处理、排水系统设计及施工等。
二、施工方案与流程施工前准备：完成地形勘察、设计交底、材料采购及运输等准备工作。
地面处理：清理隧道底部杂物，确保地面干燥、无积水。
混凝土浇筑：按照设计要求进行混凝土浇筑，确保混凝土强度和均匀性。
防滑处理：在混凝土初凝后，进行防滑纹理处理，提高地面的防滑性能。
排水系统施工：根据设计图纸，安装排水管道，确保地面排水顺畅。
三、机械设备与资源施工期间将使用到的机械设备包括但不限于混凝土搅拌车、输送泵、振动器、抹平机等。
同时，需要确保充足的混凝土、防滑材料、排水管道等施工资源的供应。
四、劳动力配置与培训根据施工进度和施工内容，合理配置施工人员，确保各项施工任务能够按时完成。
同时，对施工人员进行安全培训和技术交底，提高施工质量和安全水平。
五、环境保护与措施施工过程中，严格遵守环境保护法律法规，采取有效的防尘、降噪、污水处理等措施，减少对周边环境的影响。
六、安全管理与监控建立健全安全管理体系，制定安全操作规程，加强现场安全管理。
同时，使用监控设备对施工过程进行实时监控，确保施工安全。
七、质量保证与检测施工过程中，严格按照施工规范和设计要求进行质量控制，确保各项施工任务符合质量要求。
同时，对关键施工环节进行质量检测，确保工程质量。
八、工程验收与交付施工完成后，组织相关部门进行工程验收，确保工程符合设计要求和质量标准。
验收合格后，将工程交付给业主单位，并提供相应的竣工资料和技术支持。
本施工方案旨在确保高速公路隧道地面施工的安全、质量和进度，为高速公路的安全运行提供有力保障。
我们将严格按照施工方案和各项要求进行施工，确保工程顺利完成并交付。
普通公路隧道工程施工
普通公路隧道工程施工随着我国经济的快速发展和城市化进程的加快，交通基础设施建设日新月异。
公路隧道作为交通工程的重要组成部分，以其在地形复杂、交通拥堵地区的优势，越来越受到重视。
普通公路隧道工程不仅关系到国家经济发展，更是连接城市间、缓解交通压力的关键节点。
本文将从隧道工程概述、施工技术、施工安全等方面进行探讨。
一、隧道工程概述隧道工程是指在山体、河流、城市地下等地区，采用一定的工程技术，开挖并建造可供车辆、行人通行的地下通道。
隧道工程按照设计速度、车道数量、建筑规模等可分为高速公路隧道、一级公路隧道、二级公路隧道等不同等级。
普通公路隧道工程一般指设计速度小于100km/h的隧道工程，主要应用于城市交通、地方公路等领域。
二、施工技术1. 地质勘探与评估：在隧道工程施工前，要对地质情况进行详细的勘探与评估，为设计单位和施工单位提供可靠的地质数据。
地质勘探包括钻探、挖探、物探等多种方法，评估主要包括地质结构、地下水文、岩土性质等方面。
2. 隧道设计：隧道设计是隧道工程的核心，主要包括隧道平面、纵断面、横断面设计。
设计时要充分考虑地形地貌、地质条件、交通需求等因素，确保隧道工程的合理性和经济性。
3. 施工方法与工艺：隧道工程施工方法主要包括钻爆法、明挖法、暗挖法等。
施工工艺包括开挖、支护、衬砌、防水、路面铺装等环节。
施工过程中要根据地质条件、隧道长度、交通需求等因素，选择合适的施工方法和工艺。
4. 施工设备与管理：隧道工程施工设备包括挖掘机、装载机、钻机、喷锚机、混凝土泵等。
要确保设备性能稳定，满足施工需求。
同时，要加强设备管理，确保施工安全。
三、施工安全1. 安全生产责任制：明确各级领导和员工的安全生产职责，落实安全生产措施。
2. 安全风险识别与预防：对施工过程中的安全风险进行识别、评估和预防，制定应急预案。
3. 施工监控与检测：通过现场监控、远程监控等手段，对隧道工程的开挖、支护、衬砌等环节进行实时监控，确保施工安全。
【隧道方案】高速公路隧道5级围岩开挖施工方案
隧道Ⅴ级围岩洞身开挖施工方案一、工程简介1、工程设计概况温州绕城高速公路北线第三合同段位于永嘉县境内，全长4.815公里，设计为双线分离式6车道，全段内有隧道两座，总长度为5093m，其中江北岭隧道左、右洞全长3180m。
起点在江北岭隧道内，起点桩号：左洞K5+395，右洞K5+415；终点在上白岩村，终点桩号：左洞K6+995，右洞K6+995。
隧道设计断面形状为三心圆，设计标准断面积95.54m2,设计建筑界限高5m，建筑界限宽为：行车道W—3×3.75m，侧向带宽：L左=0.5m，L右=1.00m，检修道J—0.75m（单侧），隧道纵向设计成人字坡，上坡比1.4%，下坡比-1.2%，变坡点左洞在K6+565，右洞在K6+580。
隧道路面采用2%单面横坡，隧道左洞K6+803.312～K6+995段位于缓和曲线内，K6+893.312～K6+995位于超高启始过渡段内，超高正常：左超2.62%，右洞K6+898.987～K+995，位于缓和曲线内。
隧道内还分别设计有汽车横通道2道、行人横通道4道以及设备洞室等，洞内还设计有照明、通讯、消防、排水、电话监控等设施，对隧道拱墙还将进行涂刷隧道专用涂料及瓷砖饰面。
2、工程地质及岩貌江北岭隧道位于浙东南低山丘陵地貌，地表为山麓斜坡地形，坡度达15°-45°，坡面植被较茂盛。
浅部为含碎块石粘性土，稍密-中密，山坡处可见大量滚石，径1.5-3.5m，最大可达6-8m，粘土层厚度8-10m，土层下为晶屑凝灰岩，巨厚层状，岩表10m左右的全风化层，呈砂土状，局部夹强风化碎石快，其下部是强风化层，厚度2-5m，节理裂隙较发育，岩石破碎，深部为较完整的Ⅳ级、Ⅲ级围岩。
隧道出口段为古崩塌体，岩性以含粘性土碎石、块石为主，稳定性差，隧道洞身最大埋深350余米。
根据设计图纸资料，在右洞K6+360-K6+420和左洞K6+312-K6+372段：有一条花岗岩脉，岩脉产状是35°∠65°，受其影响，周边岩体略有破碎。
高速公路隧道施工方案
高速公路隧道施工方案一、工程概况与目标本工程为一座新建的高速公路隧道，全长约为XX公里，设计时速为XX公里/小时，双向四车道。
工程目标是在保证安全、质量的前提下，按时完成隧道建设，确保高速公路的顺利通车。
二、施工条件分析2.1 地质条件隧道穿越地区主要为岩石地层，局部有断层和节理发育，需要进行特殊处理。
2.2 气候条件施工期间可能会遇到降雨、高温等不利气候条件，需提前进行应对。
2.3 交通条件施工区域交通便利，有利于施工材料的运输和设备的进出。
三、施工方法与工艺3.1 开挖方法根据地质条件，采用钻爆法或盾构法进行开挖。
3.2 支护工艺采用锚喷支护、钢支撑等多种支护方式，确保隧道稳定。
3.3 排水处理设置合理的排水系统，确保隧道内部不积水。
四、施工进度计划预计总工期为XX个月，具体进度安排如下：施工准备：XX个月开挖与支护：XX个月二次衬砌与装修：XX个月调试与验收：XX个月五、质量保证措施5.1 材料控制所有材料需符合国家标准，并经过严格检验。
5.2 工艺控制严格按照设计文件和施工规范进行施工，确保每道工序的质量。
5.3 质量检测定期对隧道各项指标进行检测，确保工程质量。
六、安全管理与措施6.1 安全教育对施工人员进行定期的安全教育和培训。
6.2 安全设施施工现场设置必要的安全设施，如警示标志、安全网等。
6.3 安全检查定期对施工现场进行安全检查，及时发现并消除安全隐患。
七、环境保护与治理7.1 噪音控制采用低噪音设备，减少施工噪音对周边环境的影响。
7.2 粉尘控制对施工产生的粉尘进行有效控制，减少对空气质量的影响。
7.3 废弃物处理对施工产生的废弃物进行分类处理，减少对环境的污染。
八、应急预案与措施8.1 突发事件应对针对可能发生的突发事件（如塌方、火灾等），制定详细的应急预案。
8.2 人员疏散与救援设置合理的疏散通道和救援设施，确保在紧急情况下人员能够迅速疏散并得到及时救援。
8.3 后期处理对突发事件进行后期处理，包括事故调查、原因分析、整改措施等，防止类似事件再次发生。
高速公路隧道施工方案
高速公路隧道施工方案一、项目简介本项目是指在高速公路中建设隧道的施工方案。
隧道作为高速公路交通工程中的重要组成部分，具有连接两侧地区、改善交通状况的重要功能。
本文将从隧道施工的整体流程、安全措施以及质量保障等方面进行阐述。
二、施工工艺1. 前期准备在施工开始之前，需要进行详细的规划和准备工作。
首先，要进行地质勘察，以了解地质情况，确定预期困难与风险。
其次，要制定详细的施工方案和时间计划。
另外，还要进行材料和设备的采购，确保施工所需的资源得到充分准备。
2. 隧道开挖隧道开挖是整个施工过程的核心环节。
一般采用机械开挖的方式，包括盾构法、钻爆法和机械削凿法等。
在开挖过程中，应根据地质情况选择合适的施工工艺，如在地质较复杂的区域采用盾构法；在地质较简单的区域采用机械削凿法。
同时，要进行严密的监测，确保施工过程中的地质变化得到及时掌握。
3. 支护与衬砌隧道开挖完毕后，需要对隧道进行支护与衬砌工作，以保证隧道的结构安全与稳定。
支护工作包括喷射混凝土支护、钢拱架支护等，衬砌工作则是在隧道壁和顶部进行砌筑，一般使用耐压砖或混凝土进行施工。
在进行支护与衬砌时，要根据地质情况和工程设计的要求进行选择，并确保施工质量达到标准要求。
4. 排水与通风为保证隧道的正常运行，必须进行排水和通风工作。
排水工作一般采用设置排水沟、抽水等方式，确保隧道内不积水。
通风工作则是通过安装通风设备，保持隧道内空气的流通，排除有害气体和烟雾，为交通安全提供保障。
三、安全措施1. 安全警示标志的设置在施工现场必须设置明显的安全警示标志，包括危险区域、施工班组、交通组织等。
标志应具备醒目、清晰、易于识别的特点，以提醒工作人员和过往车辆注意安全。
2. 施工人员安全防护施工人员必须佩戴合格的安全防护装备，包括安全帽、安全鞋、防护眼镜等。
同时，要定期进行安全教育和培训，提高施工人员的安全意识和应急处理能力。
3. 施工设备的安全检测施工设备应定期进行安全检测和维护，确保设备的正常运行。
江西公路隧道工程施工
江西省地处中国东南部，地势复杂，山地和丘陵地带占比较高，因此公路隧道工程在江西省的交通运输建设中占有重要地位。
近年来，随着我国基础设施建设的不断推进，江西省公路隧道工程得到了快速发展。
本文将从江西公路隧道工程的特点、施工技术、安全管理和环保措施等方面进行介绍。
一、江西公路隧道工程的特点1. 地质条件复杂。
江西省地处江南丘陵和罗霄山脉地带，地质构造复杂，地层岩性多变，隧道施工中常常遇到岩溶、断层、高地应力等工程地质问题，给隧道施工带来了很大难度。
2. 隧道长度短。
江西省公路隧道长度普遍较短，以中小型隧道为主，最长隧道不超过10公里。
3. 隧道分布广泛。
江西省公路隧道分布较广，主要集中在省内各大山脉和丘陵地带，如庐山、九华山、武夷山等。
二、江西公路隧道工程施工技术1. 施工方法。
针对江西省地质条件复杂的特点，隧道施工采用新奥法、传统的矿山法等多种施工方法，并根据地质条件灵活调整。
2. 支护结构。
隧道支护结构主要包括初期支护和二次衬砌。
初期支护采用锚喷网、钢拱架、注浆等手段，二次衬砌采用混凝土、钢筋混凝土等材料。
3. 施工设备。
随着科技的发展，隧道施工设备不断更新换代，目前江西省公路隧道施工主要采用现代化的机械设备，如挖掘机、装载机、混凝土泵车、喷锚机等。
三、江西公路隧道工程施工安全管理1. 安全生产责任制。
施工单位建立健全安全生产责任制，明确各级领导和部门的安全职责，确保安全生产。
2. 安全培训和教育。
对施工人员进行安全培训和教育，提高施工人员的安全意识和安全技能。
3. 施工现场安全管理。
加强施工现场的安全监管，严格执行安全操作规程，防止事故的发生。
4. 应急预案。
针对隧道施工可能发生的安全事故，制定应急预案，确保在事故发生时能迅速有效地进行处置。
四、江西公路隧道工程环保措施1. 施工废水处理。
对隧道施工产生的废水进行处理，达到排放标准，防止污染环境。
2. 噪音治理。
采用低噪音设备，减少施工过程中对周围环境的噪音污染。
公路隧道工程施工
公路隧道工程施工随着我国经济的快速发展和城市化进程的推进，公路交通需求不断增长，隧道工程作为公路交通的重要组成部分，其施工质量直接关系到隧道的安全、耐久和运行效率。
本文将对公路隧道工程施工的关键环节进行详细介绍，以提高施工质量，确保隧道工程的顺利进行。
一、工程准备阶段1. 施工图纸和设计文件的准备：施工前，要充分理解设计图纸和文件，掌握隧道的结构形式、施工方法、施工顺序和质量要求。
2. 施工方案的制定：根据隧道工程的实际情况，制定合理的施工方案，包括施工工艺、施工组织、施工进度和质量保证措施等。
3. 施工资源的准备：合理配置施工所需的人力、物力、财力等资源，确保施工的顺利进行。
4. 施工现场的准备：对施工现场进行清理、平整，设置临时设施，满足施工和生活需要。
二、隧道开挖施工1. 洞口开挖：根据设计要求，采用合理的开挖方法，确保洞口开挖的稳定性和安全性。
2. 爆破钻孔：按照爆破设计方案，进行准确的钻孔，确保爆破效果和施工安全。
3. 全断面法开挖：采用全断面法开挖时，要控制好开挖面的大小和形状，保证隧道的稳定性和结构安全。
4. 台阶法开挖：根据隧道的地质条件和施工要求，合理确定台阶尺寸和施工顺序，确保开挖面的稳定性和施工安全。
三、隧道支护施工1. 喷射混凝土：喷射混凝土是隧道支护的重要组成部分，要控制好混凝土的配合比、喷射速度和喷射厚度，确保喷射混凝土的强度和耐久性。
2. 锚杆施工：锚杆是隧道支护的关键措施，要根据地质条件和设计要求，合理选择锚杆类型、长度和布置间距，确保锚杆的锚固效果和施工安全。
3. 钢筋网施工：钢筋网是隧道支护的重要构件，要根据设计要求，正确安装钢筋网，确保钢筋网的连接和焊接质量。
四、隧道衬砌施工1. 衬砌混凝土：衬砌混凝土是隧道的主体结构，要控制好混凝土的配合比、浇筑方法和养护条件，确保衬砌混凝土的强度和耐久性。
2. 钢筋加工和安装：根据设计要求，加工和安装衬砌钢筋，确保钢筋的连接和焊接质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
让世界更畅通
中交二公局第三工程有限公司 弓明
2019年3月
一、工程概况
前言
随着交通建设向山区发展，隧道越来越显示出其优越性，线 路顺直、平缓、路面宽敞，可大幅度地缩短线路长度，降低线 路高程，改善通过不良地质地段的条件，降低造价等。因此在 铁路、公路迅猛发展过程中，穿越山区时，常采用隧道方案。 此外，在城市附近，为避免平面交叉，利于高速行车，也常采 用隧道方式通过。隧道施工在此发展前提下，在大断面、大距 离、机械化配套设施等方面取得迅速发展。
曲墙式衬砌隧道
① 直墙式衬砌隧道 ② 曲墙式衬砌隧道
8）按隧道内线路数分
• 铁路隧道： • 单线隧道 • 双线隧道 • 多线隧道
单线铁路隧道 双线铁路隧道
公路隧道： 单车道隧道 双车道隧道 三车道或四车道隧道
单车道隧道
双车道隧道
三车道隧道
多线铁路隧道 四车道隧道
新
9）按施工方法分类
奥 法
① 新奥法隧道
安装模板
管棚钻孔、安装、注浆
工序名称 套拱、管棚施工
工种 司钻工 钢筋工 模板工 电焊工 普工 装载机司机 挖机司机 罐车司机
人数（人） 机械名称 数量（台）
2
潜孔钻机
1
6
电焊机
2
6
氧焊机
1
2
装载机
1
2
挖机
1
1
混凝土罐车
2
1
注浆机
1
2
浆液搅拌机
1
（二）、洞身开挖 1 开挖方法
开挖方法
全断面法
台阶法
台，为洞身开挖、打设锚杆及喷 射混凝土提供。
通风： 综合考虑通风方案的安全、环 保、高效、经济实用性，采用压 入式纵向负压通风方式。根据现 场实际情况, 每工作面可选择两 台110KW风机在洞口串联，选用 直径1.5m的风管供风，全压 4000pa的风机能满足施工要求。
三、公路隧道施工工序
四、公路隧道施工 （一）、洞口施工
新奥法施 工遵循的 基本原则： 管超前、 严注浆、 短开挖、 强支护、 快封闭、 勤量测。
新奥法施工的工序
一、隧道的定义及分类 二、公路隧道施工方法及基本原理 三、公路隧道施工 四、隧道集约化钢筋加工场
目录
Contents
一、隧道洞口场站建设
空压机房
隧道洞口
沉淀池
变压器房 洞口值班室
临时库房
喷砼站 施工队驻地
1000≤L≤3000m） ④ 特长隧道（铁路隧道规定：L>10000m；公路隧道规定：L>3000m）
2 隧道的分类
3）按照国际隧道协会（ITA）定义的隧道的横断面积的大小划分标 准分类： ① 极小断面隧道（2～3㎡） ② 小断面隧道（3～10㎡） ③ 中等断面隧道（10～50㎡） ④ 大断面隧道（50～100㎡） ⑤ 特大断面隧道（大于100㎡） 4）按照隧道所在的位置分类 ① 山岭隧道：穿山越岭隧道 ② 水底隧道：过江跨海隧道 ③ 城市隧道：城市地铁
一、隧道的定义及分类 二、公路隧道施工方法及基本原理 三、公路隧道施工 四、隧道集约化钢筋加工场
目录
Contents
隧道的定义 “隧道”狭义的理解是指在山中、地下、水下开凿而成的 通道。在工程上是指在既有的建筑或土石结构中开挖出来的 通道,供交通立体化、穿山越岭、地下通道、越江、过海、 管道运输、电缆地下化、水利工程等使用. 1970年国际经济合作与发展组织召开的隧道会议综合了各 种因素，对隧道作了广义范围的定义，即 “以某种用途、 在地面下用任何方法按规定形状和尺寸修筑的断面积大于 2m2的洞室。”
1、洞口开挖
洞口开挖施工要点： 开挖前先做好洞顶截水沟，防止坡面免漫
流浸泡边坡； 尽量减少对坡面的破坏，遵守“零”开挖进
洞，提前进洞的原则。
工序名称 洞口开挖
工种 普工 挖机司机 装载机司机 出渣车司机
人数（人） 机械名称
2
挖机
1
装载机
1
出渣车
2
型号 220 50
数量（台） 1 1 2
2、边仰坡防护
凿岩台车钻进
上下台阶施工顺序 (a)开挖导坑上半断面。 (b)上导坑拱部初期支护。
爆破器材主要有炸药、导爆 系统、毫秒雷管和导爆索等， 编制爆破设计。爆破设计内 容应包括：炮眼布置图、周 边眼装药结构图、爆破参数 表。
(c)左右交错开挖下台阶。 工序顺序为：测量放线→钻眼→装药连线→起爆→通风散烟→装渣运输
钢拱架支护（机械立架） 工种 人数（人） 机械名称
数量（台）
间采用钢筋纵向连 接，钢拱架支护与 围岩之间局部超挖
装载机司机
钢拱架支 护
立架工人
1 7
装载机 操作平台 电焊机
1 1 2
钢拱架支 护
装载机司机 立架台车司机
立架工人
1 1 6
装载机 立架台车 电焊机
1 1 2
部分采用垫块填塞 密实。
2 钢筋网支护 钢筋网支护施工与钢拱架施工同步进行，班组人员与机械配置相同。
二、隧道施工准备
电力供应： 古仙洞隧道出口端配备1250kV·A变压器1台，供洞内外所有机械设备和生 活照明用电，洞外动力线架设为三相五线。每个隧道配备400KW柴油发电机 组1套备用，洞内线路采用380V三相五线制，洞内照明电路采用36V照明电。
二、隧道施工准备
动力供应： 隧道口设20m3空气压缩机8
装 钢 拱 架 及 导 向 管
管棚施工: 隧道洞口段采用长管棚超前支护进
洞，在施工长管棚前，先行进行套拱的 施工，在洞口段隧道明暗交界线处，架 立型钢钢架，并在钢架上安装导向管并 固定，安装模板，然后模铸混凝土，混 凝土达到设计强度后使用潜孔钻机进行 钻孔，并安装管棚钢管，安装完成后开 始注浆，待管棚施工完毕后，方可开挖 进洞。
网片在钢筋加工场地采用数控网片成型机加工成型，其间距、长度、网格尺寸满足图纸、规范规定。 现场安装，用电焊机焊接固定在型钢拱架上，并与锚杆尾部焊接，网片间搭接长度不小于一个网格， 钢筋使用前清除锈蚀。
谢谢
THANKS
边仰坡防护 自上而下，开挖一级， 防护一级，主要有锚杆、钢筋网片、 喷射混凝土、防护网，框架梁、锚索 等。
锚杆、钢筋网片、喷射混凝土支护
锚索框架梁防护
工序名称
边仰坡 防护
工种 司钻工 普工 电焊工
锚杆、主动防护网防护
人数（人） 机械名称 数量（台）
3 气腿式钻机 3
4
电焊机
2
2
3、套拱及管棚施工
安
2 隧道的分类
5）按照隧道埋置的深度分类
① 浅埋隧道（隧道顶部埋
深小于隧道断面宽度的2
倍）
② 深埋隧道 6）按断面形状分类 ① 圆形隧道
圆形隧 道
② 马蹄形隧道
③ 矩形隧道
④ 双连拱隧道
⑤ 小净距隧道
小
净
距
隧
道
深 埋 隧 道
马蹄 形隧 道
双连 拱隧 道
浅 埋 隧 道
矩 形 隧 道
7）按衬砌结构分 直墙式衬砌隧道
(d)下台阶边墙初期支护。
钻爆施工人员配置对比
矿山法（人工钻爆法）是人工采用风动凿岩机配备简易台架， 人工进行钻孔、装药爆破，该方法耗费人工较多。而采用凿岩台
车进行钻爆，只需少量的人员对台车进行操控，可节省大量人力。
两种施工方法人员配置情况（人）
两种施工方法机械配置情况
工种 人工钻爆
钻孔 15
装药爆破
隧
② 盾构隧道
道
③ 沉管隧道
顶
④ 顶管隧道
管 隧
⑤ TBM隧道
道
⑥ 冷冻法
盾
沉
构
管
隧
隧
道
道
T B M 隧 道
冷 冻 法 隧 道
10）交通隧道按隧道用途分类
① 铁路隧道（高速铁路隧道）
② 公路隧道
高
③ 城市地铁
铁
④ 人行通道
隧
道
公
城
人
路
市
行
隧
地
通
道
铁
道
• 本次主要针对公路隧道施工进行介绍
一、隧道的定义及分类 二、公路隧道施工方法及基本原理 三、公路隧道施工 四、隧道集约化钢筋加工场
新奥法是应用岩体力学理论，以维护和利用围岩的自承能 力为基点（最大限度的利用围岩自承能力），采用锚杆和喷射 混凝土为主要支护手段，及时的进行支护，控制围岩的变形和 松弛，使围岩成为支护体系的组成部分，并通过对围岩和支护 的量测、监控（位移位置）来指导隧道施工和地下工程设计施 工的方法和原则。新奥法的原理虽然可用于各种类型的支护， 但是，最为适用的是喷锚支护。因此喷混凝土、锚杆、量测被 认为是新奥法的三大要素。
人数（人） 2 1 5
机械名称 装载机 挖机 出渣车
数量（台） 2 1 5
（三）、初期支护
1 型钢支护
每榀钢拱架按
图纸各部分要求分
片制作，现场组合
安装，左右允许偏
差±5cm，倾斜度
2°。安装片与片
之间的连接钢板对
齐密切，采用螺栓
连接。两榀拱架之
工序名称
钢拱架支护（人工立架）
工种 人数（人） 机械名称 数量（台） 工序名称
2 隧道的分类
1）按照隧道所处的地质条件分类 ① 土质隧道 ② 岩质隧道 ③ 特殊地质隧道（冻土、风积沙等） 2）按照隧道的长度分类 ① 短隧道（铁路隧道规定：L≤500m；公路隧道规定：L≤500m） ② 中长隧道（铁路隧道规定：500<L≤3000m；公路隧道规定
500<L<1000m） ③ 长隧道（铁路隧道规定：3000<L≤10000m；公路隧道规定
