船体结构焊接工艺
典型船体结构的焊接工艺处理
典型船体结构的焊接工艺处理船体结构的焊接工艺处理是船舶创造中非常重要的一环。
合理的焊接工艺处理可以确保船体结构的稳定性和强度，从而保证船舶在航行中的安全性和可靠性。
本文将详细介绍典型船体结构的焊接工艺处理，包括焊接前的准备工作、焊接材料的选择、焊接方法的确定以及焊接后的处理等方面。
一、焊接前的准备工作在进行船体结构的焊接工艺处理之前，需要进行一系列的准备工作，以确保焊接的质量和效果。
首先，需要对焊接区域进行彻底的清洁和除锈处理，以去除表面的氧化物和污垢，保证焊接接头的质量。
其次，需要对焊接区域进行合理的预热处理，以减少焊接应力和热变形，提高焊接接头的强度和韧性。
最后，需要对焊接接头进行合理的定位和固定，以确保焊接位置的准确性和稳定性。
二、焊接材料的选择在船体结构的焊接工艺处理中，选择合适的焊接材料对焊接接头的质量和性能具有重要影响。
普通情况下，船体结构的焊接材料常用的有碳钢、不锈钢和铝合金等。
根据实际情况和要求，可以选择不同牌号和规格的焊接材料，以满足焊接接头的强度、耐腐蚀性和可焊性等要求。
三、焊接方法的确定船体结构的焊接工艺处理中，选择合适的焊接方法对焊接接头的质量和效果具有重要影响。
常用的焊接方法包括手工电弧焊、气体保护焊、埋弧焊和激光焊等。
根据焊接接头的形状、材料和要求，可以选择不同的焊接方法，以确保焊接接头的质量和性能。
四、焊接后的处理焊接完成后，还需要对焊接接头进行一系列的处理工作，以确保焊接接头的质量和可靠性。
首先，需要对焊接接头进行非破坏性检测，如超声波检测和射线检测等，以发现潜在的焊接缺陷和问题。
其次，需要对焊接接头进行热处理，以消除焊接应力和提高焊接接头的强度和韧性。
最后，需要对焊接接头进行表面处理，如打磨、喷漆和防腐处理等，以提高焊接接头的耐腐蚀性和外观质量。
综上所述，船体结构的焊接工艺处理是船舶创造中不可或者缺的一环。
通过合理的焊接工艺处理，可以确保船体结构的稳定性和强度，从而保证船舶在航行中的安全性和可靠性。
(完整版)建造船舶船体焊接工艺
建造船舶船体焊接工艺一、总则：1、要求施工者严格按照《焊接规格表》进行施工；2、船体艏艉外板的对接缝（非自动焊拼板部分）应先焊横向焊缝，后焊纵向焊缝；3、在建造过程中，先焊对接焊缝，后焊角焊缝；4、整体建造部分和箱体分段等应从结构的中央向左右和前后逐格对称的进行焊接，由双数焊工对称施焊；5、凡超过1m以上的收缩变形量大的长焊缝，应采用分段退焊法或分中分段退焊进行焊接缝；6、在焊接过程中，先焊收缩变形量大的焊缝，再焊变形量小的焊缝；7、边箱分段、内底分段、甲板分段、艏艉分段分层建造，在合拢口两边应留出200~300mm的外板缝暂不接焊，以利合拢时装配对接，且肋骨、舱壁及平台板等结构靠近合拢口一边的角焊缝也暂不焊接，等合拢缝焊完后再焊；8、靠舷侧的内底边板与纵骨、底外板与纵骨至少要留一条纵骨暂不焊接，避免自由边波浪变形太大，不利于边箱合拢；9、二层底分段艏艉分段大合拢，边箱分段合拢的对接缝要用低氢型（碱性）焊条或用相同级别的711、712的CO2焊丝对称焊接，一次性连续焊完；10、构件、分段、分片等部件各自完工后要自检、互检、报检，把缺陷修补完毕，把合格品送下一道工序组装，没有拿到合格单的部件不能放到下一道工序组装。
二、焊接材料使用范围的规定（一）焊接下列船体结构和部件应采用低氢型焊条（碱性焊条）或相同级别的711、712系列的CO2焊丝。
1、船体环型对接焊缝，中桁材对接缝，合拢口处骨材对接焊缝；2、主机座及其相连接的构件；3、艏柱、艉柱、艉轴管、美人架等；4、桅杆座及腹板、带缆桩、导缆孔、锚机座、链闸及其座板等；5、艉拖沙与外板结构等；6、上下舵杆与法兰，舵杆套管与船体结构之间的连接。
（二）普通钢结构的焊接用酸性E4303焊条焊接或JM-56系列CO2焊丝焊接；（三）埋弧自动拼板，板厚≥8mm,用Ф4.0mm焊丝焊接，板厚5~8mm，用Ф3.2mm焊丝焊接；三、间断焊角接焊缝，局部加强焊的规定1）组合桁材、强横梁、强肋骨的腹板与面板的角焊接缝在肘板区域内应为双面连续焊；2）桁材、肋板、强横梁、强肋骨的端部加强焊长度应不小于腹板的高度，但间断的旁桁材端部可适当减小但要≥300mm；3）纵骨切断处端部的加强焊长度应不小于1个肋距；4）骨材端部削斜时，其加强焊长度不小于削斜长度，在肘板范围内应双面连续焊；5）用肘板连接的肋骨、横梁、扶强材的端部的加强焊，在肘板范围内应双面连续焊；6）各种构件的切口、切角、开孔（如流水孔、透气孔、通焊孔等）的两端应按下述长度进行包角焊；①当板厚＞12mm时，包角焊长度≥75mm；②当板厚≤12mm时，包角焊长度≥50mm；7）各种构件对接接头的两侧应有一段对称的角焊缝其长度不小于75mm；四、其他的规定：1）锚机座、链闸、系缆桩底座、桅杆底座等受力部位的甲板与横梁、纵骨等是间断焊缝的应改为双面连续角缝。
船舶焊接工艺
1．编制说明1.1 目的本工艺规定了船舶在建造过程中对有关焊工、焊接材料、焊接工艺和焊接程序以及焊接质量的要求。
保证该船按期完工。
1.2 船舶的主尺度总长：Loa=63.98m 垂线间长：Lbp=60.80m型宽：B=14.20m 型深：D=4.80m设计吃水：d=3.60m1.3 船体的基本结构及建造方法1.3.1 船体结构本船为钢质全电焊焊接结构。
结构形式为混合骨架式，泥舱区域的斜边舱为纵骨架式，机舱、艉舱、艏尖舱以及上层建筑均为横骨架式。
全船在FR3、FR19、FR23、FR39、FR56、FR73、FR90、FR94、FR103处设有船底至上甲板，贯通两舷的水密横舱壁。
甲板室共二层，依次是驾驶甲板和罗经甲板。
1.3.2 建造方法根据生产施工场地和起重能力，对该船拟采用内场加工，分段场地装配焊接，形成平面分段，在船台（船坞）上组装成立体分段。
上层建筑根据主船体的进度，制造成各层甲板室的立体分段，逐层进行船上安装。
2. 编制依据2.1 中国船级社CCS颁发的2009版《钢质海船入级规范》；2.2 中国船级社CCS 颁发的2009版《材料与焊接规范》；2.3《中国造船质量标准》（CB/T4000—2005）；2.4《船舶钢焊缝射线照相和超声波检查规则》(CB/T3177-94)；2.5《船舶钢焊缝射线照相工艺和质量分级》（CB/T3558—94）；2.6《船体建造原则工艺》；2.7 本船设计有关要求。
3．所有焊接人员资格在建造的船舶上进行电焊的焊工应持有由CCS船级社或其他等效船级社签发的焊工资格证书，所持证书应在有效期限内。
焊工在船上的允许施工范围应在焊工合格证合格项目的覆盖范围内，不允许超范围焊接。
适用的工作范围规定如下：3.1 持有Ⅲ类焊工资格证书，合格项目为SⅢV10、SⅢH10和SⅢO10的焊工，可从事厚度＞8mm的重要板结构的全位置焊接。
3.2 持有Ⅱ类焊工证书，合格项目为SⅡV10和SⅡH10的焊工，可从事厚度8～20mm的主要板结构的平、立焊和横焊。
2.船体焊接工艺
总则一、船体建造方案简要说明本船采取“船台总体建造”舱壁预制成平面分段后，在船台进行装焊。
舷侧箱形结构及艏、艉局部预制成分片段吊装上船台的建造方案。
主甲板和船壳板及舱壁可采用CO2气体保护焊和手工电弧焊。
二、焊接重点要求：1、船体的横向对接缝及其他主要焊缝应采用低氢焊条焊接。
2、系缆桩、艏柱、艉柱、主机座等以及与其相连接的构件焊缝应采用低氢焊条焊接。
三、焊接材料：1、手工电弧焊选用：（1）酸性焊条选用E4303（结422）（2）低氢型焊条选用E5015（结507），焊接时采用直流反接，焊前焊条须经3500C烘烤，保温1h，随用随取。
使用应携带保温筒，从烘箱内取出的焊条在外放置时间超过4h，均应按规定的烘烤温度和保温时间进行烘干后再使用。
但重复烘烤不得超过两次，超过两次烘烤的焊条必须经工艺人员同意后作降级使用或作报废处理。
3、CO2气体保护焊焊丝选用：H08Mn2SiA四、焊接设备：1、手工电弧焊设备选用：BX—400，ZX5—400。
2、CO2气体保护焊设备选用：NB500、NB350。
五、焊接人员：该船的焊接工作必须是持有有效期内船舶焊工合格证书的焊工，担任与其合格项目相应的焊接工作。
六、焊接接头型式与尺寸：1、手工电弧焊对接接头按GB985-80“手工电弧焊焊接接头的基本型式与尺寸”的要求加工坡口，并参照下表要求进行，角接接头按本船“电焊规格表”的要求进行。
对接焊缝余高0.5mm—4mm，焊接宽度，焊缝覆盖坡口边缘每边的宽度0.5mm—3mm。
2、加强焊接：“船体角接缝加强焊的规定”执行。
3、埋弧自动焊对接接头GB986-80“埋弧自动对接接头基本型式与尺寸”的要求加工坡口，材料厚度≤6mm时，不开坡口。
七、焊前准备：1、接缝的坡口面及两侧20mm范围的油、水及其它污物应清除干净。
2、正式焊接前，应对所焊接接头的型式，坡口尺寸，装配情况作认真的检查，对装配不符合要求的焊缝，焊工应拒绝施焊，待上道工序整改合格后，并经检验人员认可方能进行焊接。
船舶结构焊接技术与工艺
船体结构焊接是船舶焊接中的基础， 涉及到船体外板、舱室、舱口围板等 部位的焊接。货舱区域焊接包括底板 和侧板的焊接，需要承受较大的载荷 和冲击力。甲板和上层建筑焊接涉及 到甲板、舱室、管道等部位的焊接， 需要保证结构的稳定性和安全性。
大型船舶的焊接工艺实例还包括厚板 对接、T型接头、角接头的焊接等。 厚板对接焊接需要采用多层多道焊接 技术，控制好焊接参数和层间温度， 保证焊缝的质量。T型接头和角接头 的焊接需要采用合适的焊接顺序和填 充量，保证接头的强度和稳定性。
船舶结构焊接工艺
焊接工艺的种类
手工焊接
通过手工操作焊枪和焊丝进行焊接， 技术要求高，适用于小规模和复杂结 构的焊接。
埋弧焊接
通过高能激光束照射工件实现焊接， 焊接精度高，适用于薄板和精密结构 的焊接。
自动焊接
通过机械装置自动送丝和移动焊枪进 行焊接，效率高，适用于大规模和简 单结构的焊接。
激光焊接
通过电弧在焊剂层下燃烧进行焊接， 焊接速度快，适用于长直焊缝和大平 面的焊接。
焊接工艺的应用
船体结构焊接
船体结构的焊接是船舶制造中的重要环节，涉及到船壳、甲板、舱壁等部位的焊接。
动力系统焊接
动力系统中的锅炉、管道和阀门等需要高质量的焊接工艺，以确保安全运行。
舾装件焊接
船舶舾装件包括桅杆、索具、锚链等，需要特定的焊接工艺以确保强度和稳定性。
质量。
埋弧焊接
利用焊剂产生的热量熔 化金属，焊剂在熔池冷
却后形成焊缝。
焊接设备的选择与使用
根据焊接材料和厚度选择合适的 焊接设备。
使用后及时清理设备，保持设备 清洁和良好状态。
根据工艺要求选择合适的焊接参 数，如电流、电压、焊接速度等 。
船舶结构焊接工艺编制

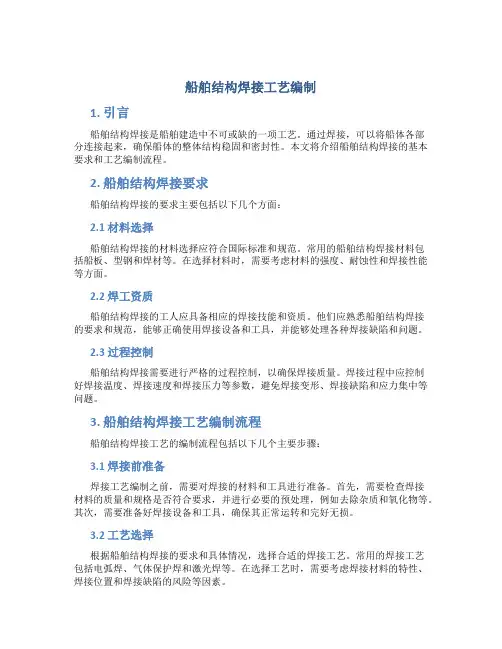

船舶结构焊接工艺编制1. 引言船舶结构焊接是船舶建造中不可或缺的一项工艺。
通过焊接，可以将船体各部分连接起来，确保船体的整体结构稳固和密封性。
本文将介绍船舶结构焊接的基本要求和工艺编制流程。
2. 船舶结构焊接要求船舶结构焊接的要求主要包括以下几个方面：2.1 材料选择船舶结构焊接的材料选择应符合国际标准和规范。
常用的船舶结构焊接材料包括船板、型钢和焊材等。
在选择材料时，需要考虑材料的强度、耐蚀性和焊接性能等方面。
2.2 焊工资质船舶结构焊接的工人应具备相应的焊接技能和资质。
他们应熟悉船舶结构焊接的要求和规范，能够正确使用焊接设备和工具，并能够处理各种焊接缺陷和问题。
2.3 过程控制船舶结构焊接需要进行严格的过程控制，以确保焊接质量。
焊接过程中应控制好焊接温度、焊接速度和焊接压力等参数，避免焊接变形、焊接缺陷和应力集中等问题。
3. 船舶结构焊接工艺编制流程船舶结构焊接工艺的编制流程包括以下几个主要步骤：3.1 焊接前准备焊接工艺编制之前，需要对焊接的材料和工具进行准备。
首先，需要检查焊接材料的质量和规格是否符合要求，并进行必要的预处理，例如去除杂质和氧化物等。
其次，需要准备好焊接设备和工具，确保其正常运转和完好无损。
3.2 工艺选择根据船舶结构焊接的要求和具体情况，选择合适的焊接工艺。
常用的焊接工艺包括电弧焊、气体保护焊和激光焊等。
在选择工艺时，需要考虑焊接材料的特性、焊接位置和焊接缺陷的风险等因素。
3.3 工艺参数确定确定焊接工艺的具体参数。
包括焊接电流、焊接速度、焊接角度和焊接次数等。
这些参数的确定应综合考虑焊接材料的特性、焊接位置和焊接质量要求等因素。
3.4 焊接试验和评定根据焊接工艺的编制要求，进行焊接试验和评定。
通过焊接试验，可以验证焊接工艺的可行性和焊接质量的符合性。
评定焊接工艺的合格范围，并进行记录和归档。
3.5 工艺文件编制根据上述步骤的结果，编制船舶结构焊接的工艺文件。
包括焊接工艺说明书、焊接工艺图和焊接操作规程等。
典型船体结构的焊接工艺
第八章典型船体结构的焊接工艺第一节船体钢材的焊接性焊接性的试验目的：为了评定焊接结构的可靠性，是否存在气孔、夹渣、裂纹等；焊缝及焊接接头强度、塑性、冲击韧性等力学性能和抗腐蚀性、时效、耐磨、耐热及耐酸性等耐久性。
一、船用碳素钢的焊接性船体外板用钢材一般使用优质低合金钢，内结构可用普通低合金碳素钢。
内河船舶普遍采用优质碳素钢因含碳量较低，焊接性能较好。
无需采取特殊措施。
二、船用低合金钢的焊接船用低合金钢的焊接性能也较好，不需采取特殊措施。
但选用高强度低合金钢，焊接时可能出现焊接缺陷，可用工艺措施控制焊接缺陷的产生。
第二节船体结构焊接工艺基本原则一、焊接程序的一般原则选择并严格执行焊接程序可减小结构变形和内应力。
一般原则：1、外板、甲板对接缝：○1错开板缝：先横向焊，后纵向焊；○2平列板缝：先纵向焊，后横向焊。
2、同时存在对接缝和角焊缝：先焊对接缝，后焊角焊缝。
3、整体或分段建造时：从结构中央向左右、前后对称焊接。
4、有对称中心线的构件：双数焊工对称焊。
5、手工电弧焊长缝：分段退焊或分中分段退焊。
6、同时存在单层焊缝和多层焊缝：先焊多层，后焊单层。
多层焊各层方向相反，接头错开。
7、分段或总段外板纵缝及纵向构件与外板的角焊缝两端200-300mm：先不焊，以利于船台装配时对接。
8、内结构靠近总段大接缝一边的角焊缝：在大接缝焊接后再焊。
9、应力较大的大接缝：焊接过程不能中断，应连续完成。
10、分段中的焊接缺陷应在上船台前修补，不应在船台上进行。
二、焊接材料使用范围的规定重要船体构件和部件应采用碱性低氢焊条（使用直流焊机）：○1用低合金钢建造的所有船体焊缝；○2用碳素钢建造的船体大合拢环形对接焊缝和桁材对接焊缝；○3船壳冰带区的端接缝和边接缝；○4船长大于90m的舷顶列板与强力甲板在船中0.5L区域内的角接焊缝；○5桅杆、吊杆、吊艇架及其受力构件；○6拖钩架；○7主机座及其相连接的构件；○8艏柱、艉柱、艉轴架。
船舶建造工艺之船舶焊接
船舶焊接的重要性
船舶焊接是船舶建造过程中的关键环节，其质量直接影响到船舶的性能和安全。
随着船舶制造业的发展和技术的不断进步，对船舶焊接的要求也越来越高，需要不 断提高焊接技术水平，以满足船舶制造业的发展需求。
船舶焊接技术的发展对于推动我国船舶制造业的转型升级、提高国际竞争力具有重 要意义。
02
利用射线、超声、磁粉、涡流 等无损检测技术，对焊接内部 和表面进行全面检测，以发现 潜在的缺陷。
力学性能检测
对焊接接头的拉伸、弯曲、冲 击等力学性能进行测试，以评 估其承载能力和安全性。
密性检测
通过压力试验或真空试验等方 法，检测焊接部位的密封性能 ，确保船舶的长期稳定运行。
焊接质量控制措施
焊接工艺评定
焊接材料
01
02
03
焊条
根据母材的材质和焊接工 艺要求选择合适的焊条， 如碳钢焊条、不锈钢焊条 、铝及铝合金焊条等。
焊接填充材料
根据焊接工艺要求选择合 适的焊接填充材料，如金 属粉末、金属丝等。
保护气体
在气体保护焊中，选择合 适的保护气体，如二氧化 碳、氩气等。
焊接设备
01
02
03
04
电弧焊机
包括交流弧焊机、直流弧焊机 、逆变弧焊机等，用于提供焊
船舶焊接是船舶制造中的重要工艺，广泛应用于船体结构、船舶机械、船舶电气 设备等各个领域。
船舶焊接的特点
船舶焊接具有高效、节能、节材 、低成本等优点，能够大幅度提 高船舶建造效率，缩短建造周期
。
船舶焊接的接头强度高、质量稳 定，具有良好的抗疲劳、耐腐蚀 性能，能够保证船舶的安全性和
使用寿命。
船舶焊接的灵活性高，适应性强 ，能够实现各种复杂结构的焊接
船体焊接原则工艺规范标准
DH32 DH36
H10Mn2G/HJ331(SHJ331)
EH32 EH36
其它等效焊材
E71T-1 (DW-100)（2Y）
A、B、D、
外板及构
E70T-1 (MX-200)
CO2气
AH32
架对接，
E71T-1 (SM-1F)（2Y）
体保护
AH36
3
E71T-1 (KFX-712C)
构架与板
NSH-IR
其它等效焊材
A、B、D
AH32
DH32
AH36
DH36
平面分段流
水线中板材
的对接焊
3.3典型结构用焊接材料和焊接方法的规定：
3.3.1当采用手工电弧焊接时，下列结构的焊接必须选用低氢型焊
条焊接。
a)
船体总组立时的环形对接缝和纵桁对接；
b)
具有冰区加强级的船舶，船体外板端接缝和边接缝；
c)
c) c)总段环缝焊接顺序
,见图
3。
UnRegistered
图
3总段环缝焊接顺序
d)分段焊接顺序，见图
4。
先焊外板与外板之间的拼板焊缝，然后焊构架之间的对接焊缝，
再焊构架与构架间的角焊缝，最后焊构架与外板之间的角焊缝。
左
后
1
前
右
图
4分段焊接顺序
6.2船体焊接优先采用的焊接方法
6.2.1小、中组立优先采用的焊接方法，见图
CO2衬垫焊 +
埋弧自动焊
半自动 +自动
自动
8
上甲板对接（横
向）
CO2衬垫焊 +
埋弧自动焊
半自动 +自动
船体结构焊接顺序
船体结构的焊接顺序焊接顺序在船体结构的焊接中是十分重要的工艺内容之一，是保证焊接质量，减少焊接残余变形和焊接残余应力的主要措施之一。
如果考虑不周到，会造成结构中局部应力集中或应力过大，导致船体结构和焊缝脆性断裂，同时也容易时船体结构产生较大的变形，增加了其矫正的工作量。
1.焊接顺序的总原则（1）保证钢板和焊接接缝一端有自由收缩的可能性。
（2）先焊接对其他焊缝不起刚性拘束的焊缝。
（3）在构件和板接缝相交的情况下，既有对接缝也有角焊缝。
此时应先焊接对接缝，然后再焊角焊缝。
（4）当分段、总段焊接时，尽可能由双数焊工从分段中部逐渐向左右，前后对称地施焊，以保证结构件均匀的收缩。
（5）处在大接头同一端面的各种构件，应先焊大接头的对接缝，再焊其他构件的对接缝，后焊其他构件的角焊缝，以利于大接头产生残余压应力（至少可以减少大接头的残余拉应力）。
（6）靠近大接头的肋骨和隔舱壁的角焊缝，一般应在大接头施焊后进行施焊。
2.船体结构的焊接顺序实例（1）列板对接缝的焊接顺序在列板上有端接缝，也有边接缝，应先焊端接缝，后焊边接缝，如图1所示。
图1板列拼板的焊接顺序在平面分段自动流水线上，板列只有边接缝，一般按板列的拼接顺序进行自动焊接。
（2）平直分段的焊接顺序①甲板分段它是由平面或稍有曲率的列板、横梁和纵桁材等零部件组成的分段。
一般情况下，板列已焊接结束，所以该分段主要焊缝为角焊缝，其焊接顺序先焊立角焊（图2-1所示），后平角焊（图2-2所示）图2甲板分段的构件角焊缝焊接顺序②纵向隔舱壁分段纵向隔舱壁分段没有船体中心线，施焊时不一定要左右对称施焊（舷侧分段亦是如此），舱壁按板列对接缝的焊接顺序进行焊接，加强材与隔舱壁的角焊缝可以按顺序进行焊接，当然可以用间跳法施焊更好，其焊接顺序如图3所示。
③横向隔舱壁分段横向隔舱壁的对接缝焊接顺序相同于板列顺序，横向隔舱壁板与加强材的角焊缝由双数焊工从中心线向左右对称地进行焊接，其焊接顺序如图4所示。
船体焊接工艺
二、船体焊接工艺1、概述本工艺对本公司在船舶建造过程中对焊工、焊接材料、焊接工艺认可，焊接程序以及焊接质量等作了规定，本工艺适用于本公司建造的集装箱船、散货船、油船以及其他类型船舶的建造。
2、对焊工的要求2.1凡在本公司建造的船舶上进行电焊的焊工应持有由CCS签发的合格焊工证书。
2.2所持证书应在有效期内。
2.3焊工在船上的允许施工范围应在焊工合格证合格项目的覆盖范围内。
3、焊接材料的选用3.1凡用于船上焊接的所有焊接材料均应符合CCS船级社的要求，并具有焊接材料合格证书；3.2手弧焊焊条牌号有J422、J507，埋弧自动焊。
焊丝牌号为H08A,配用的焊剂HJ431；3.3在下列情况必须采用碱性低氢焊条(例如J507)；3.3.1船体大合拢时的环形对接缝和纵桁材的对接缝；3.3.2具有冰区加强的船舶，船体外板端接缝和边接缝；3.3.3吊艇架、系缆桩等承受强大载荷的舾装件及其所有承受高应力的零部件；3.3.4要求具有较大刚度的构件，如艏框架、艉框架等，及其与外板和船体骨架的接缝；3.3.5主机基座及其相连的构件。
4、焊接材料的保管和发放4.1进厂焊接材料应由专职检验人员进行入库检验，对焊接材料的名称、牌号、型号、规格、批号、生产日期、入库日期、有效期、生产厂等，确认后方可入库。
4.2焊材库应满足以下条件4.2.1通风良好，干燥；4.2.2室温不低于5℃，相对于湿度不大于60％；4.2.3设量货架、垫离地面、远离墙壁、采用防潮剂和去湿剂等。
4.2.4对焊条的品种分类堆放，作好标识，以防发错。
5、焊接材料的发放和领用5.1焊条在使用前应经过烘干，烘干的要求如下：5.1.1 70～150℃烘焙一小时，如包装完好，未受潮的酸性焊条，可不必烘焙；5.1.2对于碱性焊条，使用前，必须经350℃烘焙2小时，后降为150℃保温1小时，随烘随用。
5.1.3烘焙时，焊条堆放一般为1～4层，不能太厚，防止焊条受热不均匀和便于潮气的排除。
船用铝合金焊接及其船体建造工艺
船用铝合金焊接及其船体建造工艺下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!船用铝合金焊接及其船体建造工艺1. 引言随着船舶工业的发展，船用铝合金作为一种轻量化、耐腐蚀性强的材料，在船体建造中得到了广泛应用。
船体焊接原则工艺规范
船体焊接原则工艺规范1. 引言船体焊接是造船过程中不可或缺的一项工艺，它影响着船舶结构的强度和密封性能。
为了确保船体焊接工艺的质量和安全性，制定了一系列的工艺规范。
本文将介绍船体焊接原则工艺规范的主要内容和要求。
2. 焊接材料选择在进行船体焊接前，需要选择合适的焊接材料。
船体焊接常用的材料有钢材和铝合金。
材料的选择应根据船舶的设计要求、工作环境和预期的使用寿命来确定，确保焊接后的船体具备足够的强度和耐腐蚀性。
3. 焊接设备选择船体焊接需要使用到相应的焊接设备，例如电弧焊机、气体保护焊机等。
选择焊接设备时，应根据焊接材料的类型和厚度、焊接位置的限制等因素进行合理选择。
同时，还需要确保焊接设备的性能稳定、操作简单，以保证焊接工艺的可靠性和高效性。
4. 焊接工艺参数船体焊接的工艺参数包括焊接电流、电压、焊接速度、预热温度等。
这些参数的选择应根据焊接材料的特性和船体结构的要求来确定。
一般情况下，要求焊缝牢固、均匀且没有明显的缺陷，同时也要考虑到焊接工艺的经济性。
5. 焊接工艺控制为了确保船体焊接的质量，需要对焊接工艺进行严格的控制。
控制措施包括焊接操作规程的制定、焊接工艺指导书的编制、焊工的培训和评定等。
此外，还需进行焊接过程中的质量检查和测试，及时发现和解决可能存在的问题，以确保焊接质量达到预期标准。
6. 焊接缺陷检测焊接过程中可能出现的缺陷包括焊缝裂纹、气孔、夹渣等。
为了及时发现这些缺陷并采取相应的措施加以修复，需要进行焊接缺陷的检测。
常用的检测方法包括可视检查、超声波检测、射线检测等。
7. 焊接质量评定焊接质量的评定是确保船体焊接工艺规范有效实施的重要环节。
评定标准一般包括焊缝外观质量、焊接强度和密封性能等方面的要求。
通过对焊接质量的评定，可以判断焊接工艺是否合格，提出改进建议，并为船体的后续加工和验收提供依据。
8. 结论本文介绍了船体焊接原则工艺规范的主要内容和要求。
船体焊接作为造船过程中的重要工艺，影响着船舶的结构强度和密封性能。
船舶焊接工艺船舶材料与焊接节
焊接工艺对材料的影响
01
焊接工艺的选择会影响材料的可焊性和焊接质量。
02
不同的焊接工艺对材料的适应性不同，需根据材料的特性选择
合适的焊接工艺。
焊接工艺的参数设置如焊接电流、电压和焊接速度等，会影响
03
材料的熔化和结晶过程，进而影响焊接接头的性能。
材料对焊接工艺的限制
01
材料的物理和化学性质，如熔点 、导热系数和化学成分等，会影 响可采用的焊接工艺和方法。
焊接工艺与焊接节的协同作用
优化焊接工艺
为了实现最佳的焊接效果，需要综合考虑焊接工艺和焊接节的要求。通过优化 焊接工艺，可以更好地满足焊接节的质量、强度和外观要求，提高船舶的整体 性能。
提高生产效率
通过合理的选择和优化焊接工艺，可以降低生产成本、减少加工时间和提高生 产效率。这有助于提高船舶的商业价值和使用性能，为船厂带来更多的经济效 益。
压力焊
通过施加压力使金属接触并连接 在一起。常见的压力焊方法有电 阻焊、摩擦焊和超声波焊等。
钎焊
通过加热使钎料熔化，然后利用 液态钎料在母材表面润湿、铺展 和凝固，实现连接。常见的钎焊 方法有火焰钎焊、感应钎焊和炉 中钎焊等。
焊接工艺材料
焊接填充材料
01
根据母材的成分和焊接工艺要求，选择合适的焊接填充材料，
06
船舶焊接工艺、船舶材料与
焊接节的未来发展
新技术发展
自动化焊接技术
随着机器人技术和自动化控制技术的发展，自动化焊接技术将在船 舶制造中得到广泛应用，提高焊接效率和精度。
数字化焊接技术
数字化焊接技术将实现焊接过程的实时监控和数据记录，提高焊接 质量的可追溯性。
激光焊接技术
激光焊接技术具有高精度、高效率和高强度的特点，未来在船舶制造 中将发挥重要作用。
(完整版)建造船舶船体焊接工艺
建造船舶船体焊接工艺一、总则：1、要求施工者严格按照《焊接规格表》进行施工；2、船体艏艉外板的对接缝（非自动焊拼板部分）应先焊横向焊缝，后焊纵向焊缝；3、在建造过程中，先焊对接焊缝，后焊角焊缝；4、整体建造部分和箱体分段等应从结构的中央向左右和前后逐格对称的进行焊接，由双数焊工对称施焊；5、凡超过1m以上的收缩变形量大的长焊缝，应采用分段退焊法或分中分段退焊进行焊接缝；6、在焊接过程中，先焊收缩变形量大的焊缝，再焊变形量小的焊缝；7、边箱分段、内底分段、甲板分段、艏艉分段分层建造，在合拢口两边应留出200~300mm的外板缝暂不接焊，以利合拢时装配对接，且肋骨、舱壁及平台板等结构靠近合拢口一边的角焊缝也暂不焊接，等合拢缝焊完后再焊；8、靠舷侧的内底边板与纵骨、底外板与纵骨至少要留一条纵骨暂不焊接，避免自由边波浪变形太大，不利于边箱合拢；9、二层底分段艏艉分段大合拢，边箱分段合拢的对接缝要用低氢型（碱性）焊条或用相同级别的711、712的CO2焊丝对称焊接，一次性连续焊完；10、构件、分段、分片等部件各自完工后要自检、互检、报检，把缺陷修补完毕，把合格品送下一道工序组装，没有拿到合格单的部件不能放到下一道工序组装。
二、焊接材料使用范围的规定（一）焊接下列船体结构和部件应采用低氢型焊条（碱性焊条）或相同级别的711、712系列的CO2焊丝。
1、船体环型对接焊缝，中桁材对接缝，合拢口处骨材对接焊缝；2、主机座及其相连接的构件；3、艏柱、艉柱、艉轴管、美人架等；4、桅杆座及腹板、带缆桩、导缆孔、锚机座、链闸及其座板等；5、艉拖沙与外板结构等；6、上下舵杆与法兰，舵杆套管与船体结构之间的连接。
（二）普通钢结构的焊接用酸性E4303焊条焊接或JM-56系列CO2焊丝焊接；（三）埋弧自动拼板，板厚≥8mm,用Ф4.0mm焊丝焊接，板厚5~8mm，用Ф3.2mm焊丝焊接；三、间断焊角接焊缝，局部加强焊的规定1）组合桁材、强横梁、强肋骨的腹板与面板的角焊接缝在肘板区域内应为双面连续焊；2）桁材、肋板、强横梁、强肋骨的端部加强焊长度应不小于腹板的高度，但间断的旁桁材端部可适当减小但要≥300mm；3）纵骨切断处端部的加强焊长度应不小于1个肋距；4）骨材端部削斜时，其加强焊长度不小于削斜长度，在肘板范围内应双面连续焊；5）用肘板连接的肋骨、横梁、扶强材的端部的加强焊，在肘板范围内应双面连续焊；6）各种构件的切口、切角、开孔（如流水孔、透气孔、通焊孔等）的两端应按下述长度进行包角焊；①当板厚＞12mm时，包角焊长度≥75mm；②当板厚≤12mm时，包角焊长度≥50mm；7）各种构件对接接头的两侧应有一段对称的角焊缝其长度不小于75mm；四、其他的规定：1）锚机座、链闸、系缆桩底座、桅杆底座等受力部位的甲板与横梁、纵骨等是间断焊缝的应改为双面连续角缝。
船体焊接原则工艺规范
船体焊接原则工艺规程1 目的为了保证船舶建造焊接质量，明确船舶建造过程中的焊接材料、焊接方法、焊接过程控制等要求。
2 范围本规程规定了船体建造过程中船体焊接的焊前准备、人员、工艺要求、工艺过程和检验。
本规程适用于船体结构建造焊接，其它钢结构及铁舾件等焊接可参照执行。
3 规程引用文件CB/T 3802-1997 船体焊缝表面质量检验要求CB/Z39-1987 焊接材料的存放、检查和使用CB/T3190-1997 船体结构焊接坡口型式尺寸CB/T3761-1996 船体结构焊缝缺陷修补技术要求Q/GLSG1402001-2008 船舶工程质量控制标准4 人员4.1 凡是参与焊接工作的焊工必须持有船级社颁发的考试合格证上岗，并只能从事与其考试相应等级范围内的焊缝焊接。
4.2 当验船师或船东驻厂代表要求查阅焊工合格证时，均应出示证件。
5 基本原则5.1 本规程所提供焊接材料、焊接方法、焊接接头的坡口型式和尺寸等方面的内容，均应取得国内外船级社认可。
5.2 应用CO2气体保护半自动和自动焊、埋弧自动焊、垂直气电焊等各类高效焊接方法，应在产品相关工艺文件和施工图中加以明确。
5.3 焊接坡口型式及加工尺寸应按《船体结构焊接坡口型式尺寸》进行。
安装精度应符合《船舶工程质量控制标准》要求。
5.4 焊接材料的焙烘、保管及使用要求5.4.1 一般焊接材料的焙烘、保管及使用，按照CB/Z39-1987《焊接材料的存放、检查和使用》执行。
5.4.2 特殊焊接材料的焙烘、保管及使用，应编制专用工艺文件。
5.5 焊接方法、焊接材料、钢种等级的选用原则，见下表1：6 工艺要求6.1 焊前清理6.1.2 焊前清理要求：焊工必须对焊接坡口及坡口两侧各宽20mm 范围内，角焊缝在焊接宽度方向两侧各宽20mm内，清除氧化物，水份，油污等。
6.1.3 当焊缝清理后未能及时焊接并因气候或其他原因影响而积水，受潮、生锈时，在焊接前应重新清理。
典型船舶结构的焊
８）．肋骨，仓壁等结构焊接时，应在大 接缝焊接后进行焊接．
９）．应力较大的接缝，如总段的大接缝， 焊接过程不应间断，要求连续完成．
１０）．分段建造中所产生的焊接缺陷， 应在上船台前修补完毕，不应在船台上 进行．还应考虑到焊接施工的方便性．
３）．整体建造船舶或平面分段和立体分 段建造时，应从结构的中央向左右和前 后逐格对称地焊地焊接．
５）．手工电弧焊时，凡超过５００毫米 的长焊缝，应采用分段退焊法或分中分 段退焊法．
６）．构件同时存在单层焊缝和多层焊缝 时，先焊收缩变形较大的多层焊缝，后 焊单层焊缝
典型船舶结构的焊接工艺
船体钢材的焊接性 结构焊接工艺的基本原则 船体焊接工艺 船体结构的高效与高能束焊接 分段焊接工艺规程的编制
二．船体结构焊接工艺基本原则
１）．船体外板，甲板的对接焊缝，如错 开板缝时，先焊横向焊缝，后焊纵向焊 缝；如平列板缝时，则先纵后横．
２）．构件同时存在对接缝和角接时，先 对接后角接．
船舶结构焊接技术与工艺
船舶结构焊接技术与工艺1. 引言船舶结构焊接技术与工艺在船舶制造行业中扮演着重要的角色。
船舶的结构焊接工艺需要保证船体的强度和耐久性，以确保船舶在复杂海洋环境中的安全运行。
本文将介绍船舶结构焊接技术的基本原理、常用工艺和质量控制方法。
2. 船舶结构焊接技术的基本原理船舶结构焊接技术的基本原理包括材料选择、焊接接头设计和焊接工艺参数的确定。
在船舶结构焊接中，常用的材料包括钢板、钢型材和铝合金等。
在选择材料时，需要考虑到船舶的使用环境、运输性能和成本因素等。
焊接接头设计对于保证焊缝质量和强度非常重要。
在船舶结构中，常见的焊接接头形式包括搭接接头、对接接头和角接头等。
设计合理的接头能够减少焊接变形、提高焊接强度和抗震能力。
确定焊接工艺参数是保证焊接质量的关键。
主要包括焊接电流、焊接电压、焊接速度和焊接层间温度等。
合理选择焊接工艺参数可以减少焊接变形、提高焊缝质量和强度。
3. 船舶结构焊接的常用工艺船舶结构焊接常用的工艺包括电弧焊、气体保护焊和激光焊等。
3.1 电弧焊电弧焊是船舶结构焊接中最常用的工艺之一。
它使用电弧将焊条或焊丝与工件熔化并连接在一起。
电弧焊可以分为手工电弧焊、自动化电弧焊和半自动电弧焊等。
电弧焊具有成本低、焊接速度快和适应环境范围广等优点。
3.2 气体保护焊气体保护焊包括氩弧焊和氩气保护焊等。
气体保护焊通过在焊接过程中提供保护性气体，保护焊缝免受氧气和氮气的污染。
气体保护焊具有焊缝质量好、焊缝成型美观和焊接速度快等优点。
在船舶结构焊接中，氩弧焊常用于不锈钢的焊接，氩气保护焊常用于铝合金的焊接。
3.3 激光焊激光焊是一种使用激光束将材料熔化并连接在一起的焊接工艺。
激光焊具有热输入小、熔化深度可控和焊接速度快等优点。
在船舶结构焊接中，激光焊主要用于焊接细小和复杂的零件。
4. 船舶结构焊接的质量控制方法船舶结构焊接的质量控制非常重要，可以通过以下方法进行控制：4.1 焊接前的材料预处理在焊接前，需要对材料进行预处理，包括除锈、除污和对接面的加工等。
船体结构用铸钢件焊接施工工艺
1、概述本工艺为保证铸钢件的装焊质量而制定。
2. 焊接方法的选择平焊、横焊、立焊、仰角焊CO2焊采用打底，CO2焊填充。
3. 焊接材料的选择焊条:E5015（J507）∅4、∅5低氢焊条，CO2焊丝:TWE-711（∅ 1.2）--3Y级CO2焊丝。
4. 焊前准备（1）焊条在使用前必须按规定烘焙， E5015焊条的烘焙温度为350℃。
烘焙1小时后冷却到150℃保温，随用随取，烘焙、保温时间应记录在册，领用焊条时必须带好保温筒储放，焊接过程中，若焊条冷却或环境温度低于零度，保温筒必须接上电源，每次领用焊条以4小时的焊接用量领用，尽可能做到随用随取。
（2）不得使用药皮脱落或焊芯生锈的变质焊条、锈蚀或折弯的焊丝；（3）二氧化碳气体的纯度必须大于99.7%，含水率小于等于0.005％，瓶装气体必须留1Mpa气体压力，不得用尽。
（4）焊前，焊前必须要彻底清理干净焊缝坡口两侧50mm范围内的油污、铁锈、氧化皮、水分等，否则不允许施焊，铸钢件在装焊过程中，不允许在钢板上随意引弧或电弧闪击；焊工应仔细检查焊缝的坡口、间隙等情况，不满足要求及时修改。
（5）对接焊缝的起始和终端是自由端的，焊前应先装好引、熄弧板；（6）手工电弧焊现场风速不大于8m/s、气体保护焊现场风速不大于2m/s，应设防风装置。
（7）焊接前，检查各焊接设备是否出于正常运行状态。
（8）检查坡口尺寸是否达到图纸要求。
（9）从事铸钢件焊接工作的焊工必须持有经船级社认可的有效的焊工证方可上岗，所持焊工证被认可的级别必须等于或高于所从事焊接工作级别，严禁焊工越级上岗。
5. 焊接工艺5.1 焊接工艺参数的选择（1）平焊（陶瓷衬垫）：CO2焊打底，CO2焊填充；道次焊接方法焊条（焊丝）直径（mm）保护气体流量（l/min）电流（A）电压（V）焊接速度（cm/s）打底CO2焊 1.2 CO2 200~250 30~33 0.2~0.3 填充CO2焊 1.2 CO2 200~250 30~33 0.2~0.3 （2）立焊：CO2焊打底，CO2焊填充；道次焊接方法焊条（焊丝）直径（mm）保护气体流量（l/min）电流（A）电压（V）焊接速度（cm/s）打底CO2焊 1.2 CO2 200~240 28~35 0.18~0.3 填充CO2焊 1.2 CO2 200~240 28~35 0.18~0.3 （3）横焊：CO2焊打底，CO2焊填充；道次焊接方法焊条（焊丝）直径（mm）保护气体流量（l/min）电流（A）电压（V）焊接速度（cm/s）打底CO2焊 1.2 CO2 180~220 28~30 0.4~0.6 填充CO2焊 1.2 CO2 220~250 30~32 0.4~0.6 （4）仰角焊：CO2焊打底，手工焊填充道次焊接方法焊条（焊丝）直径（mm）保护气体流量（l/min）电流（A）电压（V）焊接速度（cm/s）打底CO2焊 1.2 CO2 250~280 30~35 0.5~1填充CO2焊 1.2 CO2 250~280 30~35 0.5~1盖面CO2焊 1.2 CO2 250~280 30~35 0.5~15.2 焊接工艺措施（1）铸钢件与异种钢施焊前应进行焊前预热，采用2~3把烘枪进行火焰预热。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.3.1焊接方法：采用双面埋弧自动焊,坡口型式参照《焊接基本规程》（ZJC426-6H201002HB）。
1.3.2焊接材料: 焊丝H08MnA或H10Mn2(φ4.8)，焊剂SJ101
1.3.3焊接顺序: 板材的拼接工作在拼板平台上进行,用埋弧自动焊焊接,在对接接头两端须加装引弧和熄弧板。一面焊完后，翻身用碳刨清根再焊另一面。若板列上既有端接缝，又有边接缝，应先焊端接缝，后焊边接缝的顺序进行。为保证焊缝质量，应严格控制对接接头的间隙，选用合适的焊接规范。
1.部件的拼装
1.1T型材的拼装
1.1.1焊接方法：如无特殊情况，尽量采用CO2焊，焊脚高度参照船体焊接规格》（SDA-BC118KC3-110-(006-010)）
1.1.2焊接材料：GL认可的CO2气体保护焊专用焊丝,保护气体：CO2气体的纯度不低于99.5%。
1.1.3焊接顺序: 先焊面板和腹板的对接焊缝,然后将其横倒于平台上,再焊接角焊缝。纵向两端留出长约300mm的接缝暂缓焊接，待合拢装配时面板和腹板对接接头焊好后再施焊。
10.焊接区域的铁锈、氧化皮、油污、水分和其他污物，必须在焊前清除干净。
11.当构件贯穿水密或油密舱壁时，舱壁上的贯穿孔应按有关标准设置密性补板，并应按下图所示，在密性焊缝二侧的贯穿构件上切割一小半圆孔，从半圆孔到舱壁处应为包角双面连续焊，以确保舱壁的密性, 小半圆孔应在焊后堵死。
二、船体结构的焊接工艺：
1.2 肋骨框架拼装
1.2.1焊接方法: 尽量采用CO2气体保护焊。
1.2.2焊接材料:ZQ.YJ501-1或KFX-712C(φ1.2)等，CO2气体（纯度不低于99.5%）
1.2.3焊接顺序: 施焊前，框架应平正地放置在平台上，并作加强拘束，以防止其变形，焊接时，应按先焊中间部分、再焊两端的顺序进行。
一、概述：
1.本工艺适用于118000T散货船船体钢结构的焊接。有关本工艺中未涉及的内容，请按《船体结构焊接原则工艺》（ZJ从事船体结构作业的焊工必须通过GL或由GL确认的焊工资格考试，并拥有GL签发或由GL认同的焊工资格证书。
3.焊接材料如焊条、焊丝必须采用具有GL证书的厂家生产的产品。焊接材料的管理按浙江船厂工厂标准《焊接材料的验收、存放和使用》（ZJSS-CT001-97）执行。
7.焊道的接头应避开焊缝的交叉点，不允许在焊道转角处或交叉处引弧或熄弧。
8.在手工双面对接焊时，背面焊缝根部应彻底清根，然后进行封底焊。
9.反面无法施焊或施焊较困难的部位：
①对接焊缝采用垫板焊，坡口型式见《焊接基本规程》（ZJC426-KC3-6H201002HB）。
②角接焊缝采用反面衬垫焊。坡口型式见《焊接基本规程》 （SDA-BC118KC3-110-(006~010)）。
2.1.5角焊缝应尽量采用CO2气体保护焊,减少手工电弧焊。
2.1.6外板与铸钢件的对接：采用手工电弧焊或CO2气体保护焊进行焊接，反面无法施焊的部位采用垫板焊。
2.2 焊接坡口要求:
2.2.1对接焊缝：坡口要求按《焊接基本规程》（ZJC426-6H201002HB）执行。
2.2.2角接焊缝：
①不开坡口的按《焊接规格表》（SDA-BC118KC3-110-(006-010)）执行。
②开坡口的角焊缝按《焊接基本规程》（ZJC426-6H201002HB）执行。
2.2.3搭接焊缝、垫板焊、塞焊缝见《焊接基本规程》、《焊接规格表》。
2.3 焊接材料及焊接辅助材料:
2.3.1手工电弧焊: 碱性焊条如E5015/ CJ507等用于较重要结构。 部位参见《焊接规格表》（SDA-BC118KC3-110-(006-010)）,酸性焊条如E4303 或 J422等用于一般结构或补焊。
2.1.2外板接缝:平直部分的外板拼接缝, 采用双面埋弧自动焊。非平直部分的外板接缝,除采用手工电弧焊进行焊接外，有条件的尽量采用二氧化碳衬垫焊。
2.1.3平面纵、横舱壁拼板焊缝；槽型舱壁的垂向焊缝: 采用双面埋弧自动焊。
2.1.4内底板、纵舱板、甲板板、外板平直部分、斜板、横舱壁等拼板工艺程序：开坡口（＞12mm板）→拼板→埋弧焊→加强→翻身→碳刨→埋弧焊→定位。
2.4焊接顺序:分段装配完成后，施焊时应遵循下列焊接顺序原则：
2.4.1保证钢板和焊接接缝一端有自由收缩的可能性。
1.4 型材与板材的拼装
1.4.1焊接方法：尽量采用CO2保护焊。焊脚高度参照《焊接规格表》（SDA-BC118KC3-110-(006-010)）
1.4.2焊接材料:ZQ.YJ501-1或KFX-712C(φ1.2)等，CO2气体（纯度不低于99.5%）
1.4.3焊接顺序:
1纵向隔舱壁: 隔舱板拼板按板列对接缝的焊接顺序进行，型材与板材的角接焊可采用间跳法施焊，以减少焊接变形，其焊接顺序如图1-1所示：
CO2气体保护焊:ZQ.YJ501-1或KFX-712C(φ1.2)等，CO2气体（纯度不低于99.5%）
2.3.2埋弧自动焊: 焊丝H08MnA/H10Mn2(φ4.8)，焊剂SJ101等
2.3.3单面CO2气体保护衬垫焊: 焊丝KFX-712C(φ1.2)等。
衬垫：JN系列；
CO2气体（纯度不低于99.5%）
2横向隔舱壁：横向隔舱壁的对接缝焊接顺序同拼板顺序。板材与型材的角接焊缝由双数焊工从船体中心线向左右两舷 对称地焊接，其施焊的顺序如图1-2所示：
3其它形式的板材与型材的拼装与①②类同。
2. 分段的焊接工艺：
2.1 焊接方法:
2.1.1内底板、甲板板、纵舱壁、斜板等较大规格板材的拼板焊缝:采用双面埋弧自动焊。
4.为保证船体焊接过程能顺利进行，焊接设备必须能正常工作，电网电压、保护气体的压力及流量必须保持稳定。采用CO2焊接时，若周围环境的风力在2-3级以上时必须采用防风措施。
5.施焊时，尽量采用二氧化碳气体保护焊，或采用较小的焊接电流、较细的焊条（直径≤4mm），以减少船体结构的焊接变形。
6.采用埋弧自动焊时，在焊接接头的两端应装焊工艺板（收弧、引弧），工艺板的尺寸应不小于100X100，其厚度与被焊工件相同。
