换热器热量及面积计算公式(1)
换热器的换热面积计算
![换热器的换热面积计算](https://img.taocdn.com/s3/m/7a60dcb16bd97f192379e911.png)

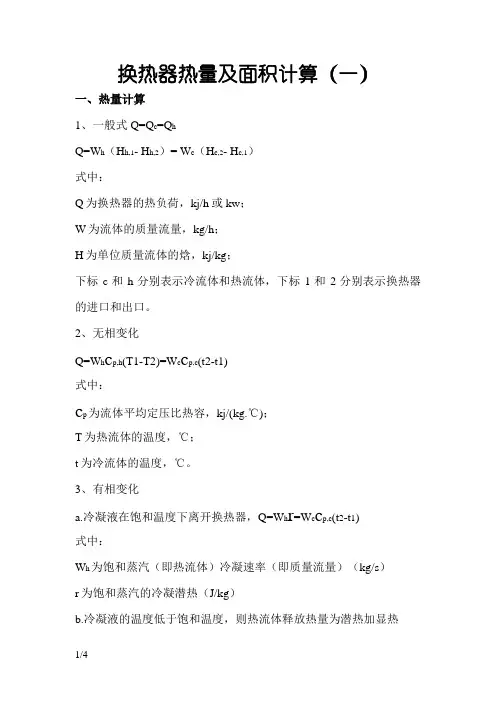

换热器热量及面积计算
一、热量计算1、
一般式
Q=Wh (Hh,1- Hh,2 ) = Wc (Hc,2- Hc,1 )
式中:
Q为换热器的热负荷,kj/h或kw;
W为流体的质量流量,kg/h ;
H为单位质量流体的焓,kj/kg ;
下标c和h分别表示冷流体和热流体,下标1和2分别表示换热器的进口和出口。
2、无相变化
Q二Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容,kj/(kg. C );
T为热流体的温度,C;
T为冷流体的温度,C
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注:
1w=1J/s=3.6kj/h=0.86kcal/h 1kcal=4.18kj 2、
温差
(1)逆流
热流体温度T: T1 F2
冷流体温度t: t211
温差△: △1—42
△m二(42- 41) /ln(A t2/ 41)
(2)并流
热流体温度T: T1 —T2
冷流体温度t: t1 T2
温差△: △2—/M
△m二(42- 41) /ln(A t2/ 41)
3、面积计算
S=Q/(K. 4tm)
三、管壳式换热器面积计算
S=3.14ndL
其中,S为传热面积m2、n为管束的管数、d为管径,m; L为管长, m。
四、注意事项
冷凝段:潜热(根据汽化热计算)
冷却段:显热(根据比热容计算
THANKS !!!
致力为企业和个人提供合同协议,策划案计划书,
学习课件等等
打造全网一站式需求
欢迎您的下载,资料仅供参考。
换热器热量及面积计算公式
![换热器热量及面积计算公式](https://img.taocdn.com/s3/m/82d2270419e8b8f67d1cb941.png)
换热器热量及里积估计之阳早格格创做一、热量估计1、普遍式Q=Qc=QhQ=Wh(Hh,1- Hh,2)= Wc(Hc,2- Hc,1)式中:Q为换热器的热背荷,kj/h或者kw;W为流体的品量流量,kg/h;H为单位品量流体的焓,kj/kg;下标c战h分别表示热流体战热流体,下标1战2分别表示换热器的进心战出心.2、无相变更Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)式中:cp为流体仄衡定压比热容,kj/(kg.℃);T为热流体的温度,℃;t为热流体的温度,℃.3、有相变更a.热凝液正在鼓战温度下离启换热器,Q=Whr=Wccp,c(t2-t1)式中:Wh为鼓战蒸汽(即热流体)热凝速率(即品量流量)(kg/s)r为鼓战蒸汽的热凝潜热(J/kg)b.热凝液的温度矮于鼓战温度,则热流体释搁热量为潜热加隐热Q=Wh[r+cp,h(Ts-Tw)]=Wccp,c(t2-t1)式中:cp,h为热凝液的比热容(J/(kg/℃));Ts为鼓战液体的温度(℃)二、里积估计1、总传热系数K管壳式换热器中的K值如下表:注:1w=1J/s=kj/h=kcal/h1kcal=kj2、温好(1)顺流热流体温度T:T1→T2热流体温度t:t2←t1温好△t:△t1→△t2△tm=(△t2-△t1)/㏑(△t2/△t1)(2)并流热流体温度T:T1→T2热流体温度t:t1→t2温好△t:△t2→△t1△tm=(△t2-△t1)/㏑(△t2/△t1)对于数仄衡温好,二种流体正在热接换器中传热历程温好的积分的仄衡值.( 恒温传热时△t=T-t,比方:鼓战蒸汽战沸腾液体间的传热.)对于数仄衡温好果为正在热凝器板换一系列的换热器中温度是变更的为了咱们更佳的选型估计所以出去一个相对于准确的数值,当△T1/△T2>1.7时用公式:△Tm=(△T1-△T2)/㏑(△T1/△T2).如果△T1/△T2≤1.7时,△Tm=(△T1+△T2)/2二种流体正在热接换器中传热历程温好的积分的仄衡值.顺流时△T1=T1-t2 △T2=T2-t1顺流时△T1=T1-t1 △T2=T2-t2其中:T1 ——热流进心温度℃T2——热流出心温度t1——热流进心温度t2——热流出心温度ln——自然对于数3、里积估计S=Q/(K.△tm)三、管壳式换热器里积估计其中,S为传热里积m2、n为管束的管数、d为管径,m;L为管少,m.注:热凝段为潜热,根据汽化热估计;热却段为隐热,根据比热容估计.。
换热器的换热面积计算
![换热器的换热面积计算](https://img.taocdn.com/s3/m/933a5bf8cc22bcd127ff0c42.png)
换热器热量及面积计算
一、热量计算 1、
一般式
Q=Wh(Hh,1- Hh,2)= Wc(Hc,2- Hc,1)
式中:
Q为换热器的热负荷,kj/h或kw;
W为流体的质量流量,kg/h;
H为单位质量流体的焓,kj/kg;
下标c和h分别表示冷流体和热流体,下标1和2分别表示换热器的进口和出口。
2、无相变化
Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容,kj/(kg.℃);
T为热流体的温度,℃;
T为冷流体的温度,℃
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注:
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj 2、
温差
(1)逆流
热流体温度T:T1→T2
冷流体温度t:t2←t1
温差△t:△t1→△t2
△tm=(△t2-△t1)/㏑(△t2/△t1)(2)并流
热流体温度T:T1→T2
冷流体温度t:t1→t2
温差△t:△t2→△t1
△tm=(△t2-△t1)/㏑(△t2/△t1) 3、面积计算
S=Q/(K. △tm)
三、管壳式换热器面积计算
S=3.14ndL
其中,S为传热面积m2、n为管束的管数、d为管径,m;L为管长,m。
四、注意事项
冷凝段:潜热(根据汽化热计算)
冷却段:显热(根据比热容计算
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注,我们将会做得更好】。
换热器的换热面积计算
![换热器的换热面积计算](https://img.taocdn.com/s3/m/461016e276c66137ef0619d4.png)
换热器热量及面积计算之马矢奏春创作
一、热量计算1、
一般式
Q=Wh(Hh,1- Hh,2)= Wc(Hc,2- Hc,1)
式中:
Q为换热器的热负荷,kj/h或kw;
W为流体的质量流量,kg/h;
H为单位质量流体的焓,kj/kg;
下标c和h分别暗示冷流体和热流体,下标1和2分别暗示换热器的进口和出口。
2、无相变更
Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容,kj/(kg.℃);
T为热流体的温度,℃;
T为冷流体的温度,℃
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注:
2、
温差
(1)逆流
热流体温度T:T1→T2
冷流体温度t:t2←t1
温差△t:△t1→△t2
△tm=(△t2-△t1)/㏑(△t2/△t1)(2)并流
热流体温度T:T1→T2
冷流体温度t:t1→t2
温差△t:△t2→△t1
△tm=(△t2-△t1)/㏑(△t2/△t1)3、面积计算
S=Q/(K. △tm)
三、管壳式换热器面积计算
其中,S为传热面积m2、n为管束的管数、d为管径,m;L为管长,m。
四、注意事项
冷凝段:潜热(根据汽化热计算)
冷却段:显热(根据比热容计算。
换热器的换热面积计算
![换热器的换热面积计算](https://img.taocdn.com/s3/m/6205a826f90f76c660371aa0.png)
换热器热量及面积计算一、热量计算 1、一般式Q=Wh(Hh,1- Hh,2)= Wc(Hc,2- Hc,1)式中:Q为换热器的热负荷,kj/h或kw;W为流体的质量流量,kg/h;H为单位质量流体的焓,kj/kg;下标c和h分别表示冷流体和热流体,下标1和2分别表示换热器的进口和出口。
2、无相变化Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)式中cp为流体平均定压比热容,kj/(kg.℃);T为热流体的温度,℃;T为冷流体的温度,℃二、面积计算1、总传热系数K管壳式换热器中的K值如下表冷流体热流体总传热系数K,w/(m2.℃)水水850-1700水气体17-280水有机溶剂280-850水轻油340-910水重油60-280有机溶剂有机溶剂115-340水水蒸气冷凝1420-4250气体水蒸气冷凝30-300水低沸点烃类冷凝455-1140水沸腾水蒸气冷凝2000-4250轻油沸腾水蒸气冷凝455-1020注:1w=1J/s=3.6kj/h=0.86kcal/h1kcal=4.18kj 2、温差(1)逆流热流体温度T:T1→T2冷流体温度t:t2←t1温差△t:△t1→△t2△tm=(△t2-△t1)/㏑(△t2/△t1)(2)并流热流体温度T:T1→T2冷流体温度t:t1→t2温差△t:△t2→△t1△tm=(△t2-△t1)/㏑(△t2/△t1)3、面积计算S=Q/(K.△tm)三、管壳式换热器面积计算S=3.14ndL其中,S为传热面积m2、n为管束的管数、d为管径,m;L为管长,m。
四、注意事项冷凝段:潜热(根据汽化热计算)冷却段:显热(根据比热容计算【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注,我们将会做得更好】。
