气浮沉淀一体机说明书
气浮使用说明书
![气浮使用说明书](https://img.taocdn.com/s3/m/1d89cab70029bd64783e2c75.png)
溶气式气浮机使用说明书一、溶气气浮机工作原理:经加药反应后的污水进入气浮的混合区,与释放后的溶气水混合接触,使絮凝体粘附在细微气泡上,然后进入气浮区。
絮凝体在气浮力的作用下浮向水面形成浮渣,下层的清水经集水器流至清水池后,一部分回流作溶气使用,剩余清水通过溢流口流出。
气浮池水面上的浮渣积聚到一定厚度以后,由刮沫机刮入气浮机污泥池后排出。
二、溶气气浮机安装、调试及注意事项(一)、溶气气浮机安装1、设备安装前,必须夯实地基。
并用混凝土砂浆垫高100-150mm。
也可架空安装,但基础必须能承担设备运行时的重量。
2、设备就位后需调整水平。
3、设备需设清洗用下水道,可挖明渠,也可直接采用管道接至调节池,以便冲洗气浮池的水排出去。
4、污水进口与反应池之间的联接管道,要求越短越好,以免絮凝体在管道中被破坏。
5、清水出口可接通下水道排放,如需进入下道处理工序,可直接与下道处理设备相接。
6、污泥出口可接至污泥槽或污泥处理设备。
7、电器箱一般应放置在扶梯侧面,环境应干净、清洁。
(二)、溶气气浮机调试:A、设备调试前,应做好以下准备工作:1、要清洗水池内所有的赃物、杂物。
2、对水泵及空压机等需要润滑部位进行加油润滑。
3、接通电源,启动水泵,检查转向是否与箭头所标方向一致。
用手动控制启动空压机,检查空压机运转是否正常,发现异常情况应及时查清原因。
4、按下刮沫机开关,使其向溶气系统一端行走。
运行到头后在行程撞块作用下,刮沫机反向行走,直到污泥槽,行程撞块将刮板翻起,按下停止按钮,停止刮沫。
B、试运行:1、加水:使气浮机水位达到距污泥池隔板上沿约20-50mm,气浮池水位的高低,可用集水器调节。
2、溶气系统运行:关闭所有控制阀,将电器旋钮开关旋至自动位置,启动水泵,此时空压机也进入自动工作状态,然后顺序打开举清水泵进水阀、出水阀、控制阀,压力表压力逐渐上升,一般应达到0.4-0.5MPa。
此时打开溶气罐出水控制阀门,使溶气水通过释放器,释放至气浮池内,气浮池内出现大量的微细气泡,使清水变成乳白色,溶气系统即为正常,溶气压力越高,释放的溶气水泡密度越高。
气浮机使用说明书
![气浮机使用说明书](https://img.taocdn.com/s3/m/7d825739df80d4d8d15abe23482fb4daa48d1d5f.png)
气浮机使用说明书气浮机使用说明书一、产品概述气浮机是一种用于固液分离的设备,通过利用气泡与悬浮物的相互作用力实现固液分离。
本说明书将详细介绍气浮机的结构、原理、操作步骤、维护保养等内容。
二、产品结构及工作原理1、结构概述气浮机由以下主要部件组成:1) 进料槽:用于将待处理水体引入气浮机。
2) 混合器:将化学药剂与待处理水体充分混合。
3) 气浮池:形成气泡并将其与悬浮物接触,实现固液分离。
4) 出水槽:收集处理后的水体。
5) 药剂槽:存放化学药剂。
6) 溢流槽:排放处理过程中产生的过量水体。
7) 气浮机构架:支撑和固定气浮机的各部件。
2、工作原理气浮机的工作原理是通过将待处理水体从进料槽引入混合器,与化学药剂混合后进入气浮池。
在气浮池中,通过给水体注入空气或其他气体,形成大量微小气泡。
气泡与悬浮物发生接触后,会产生浮力将悬浮物上浮,从而实现固液分离。
上浮的悬浮物会被集中到表面形成浮泥,最后通过刮泥器将其移除。
处理后的水体从出水槽中排出,整个工作过程由控制系统自动完成。
三、操作步骤1、准备工作1) 检查气浮机各部件是否完好。
2) 确认气浮机是否通电并连接好电源。
3) 检查化学药剂的储存量,必要时添加或更换。
4) 检查气体供应是否正常。
2、启动气浮机1) 打开进水阀门,将待处理水体引入进料槽。
2) 打开气体供应阀门,供应充足的空气或其他气体。
3) 打开气浮机电源开关。
4) 打开混合器搅拌开关,使化学药剂与待处理水体充分混合。
3、调整操作参数根据实际情况,通过控制系统调整以下参数:1) 搅拌速度:根据悬浮物的类型和浓度调整混合器的转速。
2) 气体注入量:根据待处理水体的水质和处理效果调整气泡注入量。
3) 法药剂投加量:根据水质要求和处理效果调整药剂的投加量。
4、日常操作1) 定期清理气浮池表面的浮泥,防止堵塞。
2) 定期清理化学药剂槽和溢流槽,确保药剂供应正常。
3) 定期检查气浮机各部件的运行状况,如发现异常及时处理。
气浮机操作说明
![气浮机操作说明](https://img.taocdn.com/s3/m/ea3a9e3ef68a6529647d27284b73f242336c31a6.png)
开机顺序
1.开空压机阀门及空压机开关
2.开溶气泵运行5分钟(溶气罐压力在0.25MP左右,并且设备溶气释放区有乳白色气泡)
设备搅拌和挂渣
4.开PAC、PAM加药泵
5.开污水进水泵
关机顺序
1、关闭污水进水泵及加药泵
2、关闭空压机及气管阀门
3、关闭挂渣及搅拌
4、溶气泵运行15分钟后关闭
故障分析与排除
出现的故障
分析原因
解除办法
溶气罐压力不足
1溶气泵没启动
2溶气泵处有空气
1电控箱复位热保护器,重新启动
2关闭溶气泵,在溶气泵处排气阀排空空气后重新启动
设备溶气区无乳白色气泡
1空压机无开启
2电磁阀问题
3浮球问题
1开启空压机并打开气管阀门
2手动电控箱“电磁阀”旋钮,确定电磁阀好坏
3如电磁阀无问题,拆下浮球,清洗浮球污渍或更换浮球。
气浮絮凝一体机说明书

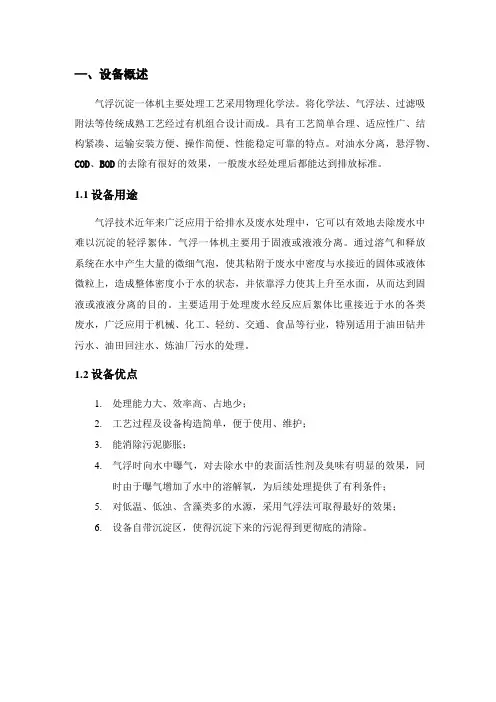

![气浮絮凝一体机说明书](https://img.taocdn.com/s3/m/f74ca82c17fc700abb68a98271fe910ef12daef4.png)
—、设备概述气浮沉淀一体机主要处理工艺采用物理化学法。
将化学法、气浮法、过滤吸附法等传统成熟工艺经过有机组合设计而成。
具有工艺简单合理、适应性广、结构紧凑、运输安装方便、操作简便、性能稳定可靠的特点。
对油水分离,悬浮物、COD、BOD的去除有很好的效果,一般废水经处理后都能达到排放标准。
1.1设备用途气浮技术近年来广泛应用于给排水及废水处理中,它可以有效地去除废水中难以沉淀的轻浮絮体。
气浮一体机主要用于固液或液液分离。
通过溶气和释放系统在水中产生大量的微细气泡,使其粘附于废水中密度与水接近的固体或液体微粒上,造成整体密度小于水的状态,并依靠浮力使其上升至水面,从而达到固液或液液分离的目的。
主要适用于处理废水经反应后絮体比重接近于水的各类废水,广泛应用于机械、化工、轻纺、交通、食品等行业,特别适用于油田钻井污水、油田回注水、炼油厂污水的处理。
1.2设备优点1.处理能力大、效率高、占地少;2.工艺过程及设备构造简单,便于使用、维护;3.能消除污泥膨胀;4.气浮时向水中曝气,对去除水中的表面活性剂及臭味有明显的效果,同时由于曝气增加了水中的溶解氧,为后续处理提供了有利条件;5.对低温、低浊、含藻类多的水源,采用气浮法可取得最好的效果;6.设备自带沉淀区,使得沉淀下来的污泥得到更彻底的清除。
1.3设备型号RQQF-20181001004序列号溶气气浮沉淀一体机二、工作原理经加药反应后的污水进入气浮的混合区,与释放后的溶气水混合接触,使絮凝体粘附在细微气泡上,然后进入气浮区。
絮凝体在气浮力的作用下浮向水面形成浮渣,下层的清水经集水器流至清水池后,一部分回流作溶气使用,剩余清水通过溢流口流出。
气浮池水面上的浮渣积聚到一定厚度以后,由刮沫机刮入气浮机污泥池后排出。
其余沉淀下来的污泥,进入污泥沉淀区后经过排泥管道排到污泥池后经过干化或者压滤机处理。
溶气气浮沉淀一体机由污水泵、计量装置、加药箱、反应槽、气浮槽、气浮系统及电控系统等组成,10t/h以下组合于同一基座,10t/h以上为方便运输由散件到现场组装成整体。
气浮设备使用说明书
![气浮设备使用说明书](https://img.taocdn.com/s3/m/7f99acd677232f60dccca172.png)
0.5t/h气浮设备操作说明书一、概述气浮分离设备是一种去除各种工业和市政污水中的固体悬浮物、油脂及各种胶状物的设备。
该气浮设备具有设备占地少、耗电少、固液分离效率高、操作简单、易于管理等优点。
二、工作原理及工艺说明气浮是使悬浮物附着气泡而上升到水面,从而分离水和悬浮物的水处理方法。
也有使水中表面活性剂附着在气泡表面上浮,从而与水分离,称为泡沫气浮法。
气浮法使用的设备,包括完成分离过程的气浮池和产生气泡的附属设备。
水处理中,气浮法可用于沉淀法不适用的场合,以分离比重接近于水和难以沉淀的悬浮物,例如油脂、纤维、藻类等,也可用以浓缩活性污泥。
容器水在0.3-0.5MPa的工作压力的情况下,使空气最大程限度地溶入水中,通过微孔释放,形成微小气泡。
在废水中加入絮凝剂PAC或PAM,经过10min的有效絮凝反应,形成絮体。
微气泡和絮体相互粘合,在旗袍浮力的作用下,絮体与气泡一起上升到液面,形成浮渣,浮渣由刮渣机刮至污泥区。
下层的清水通过集水管排出。
处理后的清水一部分回流至溶气系统,供溶气系统使用,另一部分经过活性炭过滤器进行二次吸附过滤,最终排放。
三、设备参数气浮设备按处理能力可分为:1、3、5、10、20、30、40、50、60、80、100、150、200、250、300m3/h等规格,也可根据用户需求设计。
四、设备操作规程1、设备首次使用前应检查设备各部分部件是否连接好;2、开启设备时,应先打开溶气系统5-10min,待溶气系统工作正常后再送入污水同时投加混凝剂和助凝剂。
3、停止运行时,应先关闭进水阀门,容器系统再运行8分钟,然后关闭整套气浮设备。
4、设备运行中应经常注意运行是否正常,发现问题应及时停止运行,进行检查。
5、对各个水泵应定期维护,具体应按照该产品的说明书进行维护及保养。
6、刮泥机工作时严禁将手放在导轨上。
7、气浮机运行一段时间后应对设备进行清洗维护,一般情况夏季30天,冬季60天,可根据实际情况灵活运用。
气浮系统调试运行说明书
![气浮系统调试运行说明书](https://img.taocdn.com/s3/m/0d6b6d51571252d380eb6294dd88d0d233d43cef.png)
气浮系统调试运行说明书概述气浮系统是一种常用的悬浮技术,其通过气体的压力来使物体悬浮并保持其平衡状态。
气浮系统的调试和运行非常重要,本文档将介绍一些关于气浮系统调试和运行的基本知识及相关操作步骤。
系统调试系统配合检查在系统调试之前,需要对气浮系统进行一些配合检查。
包括:•气体压缩机:检查气压、气体流量、气压表和调节器等。
•系统管道:检查管道连接是否紧密,有无泄漏或损坏。
•气浮台:检查气浮台表面状况及与上部设备及管道的连接情况。
系统运行调试在配合检查完成之后,可以开始对气浮系统进行运行调试。
具体步骤如下:1.首先,需要对气体压缩机进行启动,等待气压和气体流量进入稳定状态。
2.打开气压表和调节器,使气压达到预定要求。
3.将气体引入气浮台内,先检查悬浮状态,如发现有偏移调整,再进行负载试验。
4.在负载试验时,需要进行不同型号、质量大小和不同重心位置下的试验。
5.完成试验后,需要对气浮系统进行排气操作,将气体全部放出,并关闭系统运行开关。
系统运行系统预热在系统运行之前,需要进行系统预热。
具体步骤如下:1.开启气体压缩机,待稳定后将气体引入气浮系统内,等待1-2小时,使气温达到稳定状态。
2.检查系统各部位是否有异常情况,并确认调整好各项参数和仪表值。
3.正式开始系统运行前,进行一次空载试验以确定系统的运行情况。
系统运行在系统预热完成后,可以进行正式的气浮系统运行。
具体步骤如下:1.打开气压表和调节器,使气体压力控制在合适的范围内。
2.加载需要悬浮的物体,调整重心位置后进行悬浮操作。
3.启动范围:启动气浮系统,进行悬浮操作,并观察各项参数及指标是否正常。
4.停机:在气浮系统停机时,先将气体排出,然后关闭各项开关。
系统维护系统保养气浮系统需要注意系统保养和维护,以确保系统的安全和稳定运行。
具体保养方式如下:1.定期检查气浮台表面及系统管道连接情况,发现异常及时处理。
2.定期更换气体压缩机的滤芯,清洗系统中各个零部件。
气浮机污水处理-说明书
![气浮机污水处理-说明书](https://img.taocdn.com/s3/m/30512c8f5ebfc77da26925c52cc58bd630869359.png)
气浮机污水处理-说明书一、产品概述气浮机是一种高效、环保的污水处理设备,主要用于去除污水中的悬浮物、油类和重金属等杂质。
气浮机通过向污水中注入大量的弱小气泡,使污水中的杂质粘附在气泡上,形成浮力,从而将杂质从污水中分离出来。
气浮机适合于各种类型的污水处理,如工业废水、城市污水等。
二、安装与调试安装前应确定气浮机的安装位置,确保设备周围有足够的空间,方便操作和维护。
根据设备尺寸和要求,准备合适的基座和基础,确保设备安装稳固。
按照设备说明书的指示,连接电源和水路,确保管路连接坚固,无泄漏。
调试时,应先检查设备的各项参数是否符合要求,如电源电压、水压等。
启动设备,检查设备的运行状况,如是否有异常声音或者振动,出水水质是否达标等。
三、操作与使用启动气浮机前,应先打开进水阀,向设备内注入待处理的污水。
根据待处理污水的性质和水量,调整设备参数,如气泡注入量、停留时间等。
启动设备后,观察出水水质,如达标即可将出水排出;如不达标,应调整设备参数,再次进行试验。
定期检查设备的各项参数和运行状况,确保设备正常运行。
停机时应先关闭进水阀,住手设备运行,再将出水排净。
四、维护与保养定期检查设备的各个部件,如发现磨损或者损坏应及时更换。
定期清洗设备的内部和外部,保持设备的清洁卫生。
根据使用情况,定期对设备进行全面保养,如更换机油、清洗滤芯等。
保持设备的电气部份干燥,防止短路和触电事故的发生。
定期对设备的各项参数进行校准,确保设备的准确性和可靠性。
五、性能测试与评估定期对气浮机的性能进行测试,如气泡大小、分离效率等。
将测试结果与设备说明书中的参数进行对照,如不符合要求应及时调整。
对气浮机的处理效果进行评估,如达标即可继续使用;如不达标应检查原因并修复。
在长期使用过程中,应对气浮机的性能进行持续监测和评估,确保设备的稳定性和可靠性。
根据评估结果,对气浮机进行优化和改进,提高设备的处理效果和效率。
六、安全保护与防护措施在操作气浮机时,应穿戴防护服和手套,防止污水和化学物质对人体造成伤害。
气浮使用说明书(中浩环保)
![气浮使用说明书(中浩环保)](https://img.taocdn.com/s3/m/914d21e51ed9ad51f01df2fa.png)
1、产品概述
在给水排水处理工艺中,固液分离技术是关键项目,对于比重接近于水的微 小悬浮物的去除,气浮分离技术是最有效的方法。
YQF 型系列一体化组合气浮,集中了我国各种气浮设备的优点,已被广泛应 用于各类污水处理工程。YQF 型系列组合气浮,电耗省,操作方便,管理简便。溶 气效率高,处理效果好,机电仪实现了一体控制。
4.3 试运行
4
A、 加水:往气浮池中加满清水。气浮池水位的高低可用集水机构出口处的调节装 置进行调节。
B、 溶气系统试运行:独立运行时,首先打开溶气泵进出水控制阀和释放器控制阀, 接通电源,将空压机选择开关旋到自动位置,启动溶气泵,然后调节溶气泵进 出水阀门。可以看到压力表的压力逐渐上升,达到的压力(压力表的压力达到 3~4Kg/cm2),此时可通过调节释放器控制阀来微调压力值,将压力表显示的 压力稳定在 4Kg/cm2 左右。溶气水通过溶气释放器进入气浮池,即可看到池 水中出现大量微气泡使清水变乳白色,即可认定溶气系统正常。溶气水的压力 可看溶气罐上的压力表读数,该压力的大小可用溶气水泵进出水阀门开启的大 小来控制,同时可通过调节释放器控制阀来微调。在溶气水泵可供压力范围内 调整,一般取 3.5~5Kg/cm2。压力越高,溶气水量越大,微气泡密度越高。溶 气系统的空气由空压机提供,空压机由时间继电器控制,一般设定空压机运行 3 分钟后停歇 7 分钟间歇式运行,以保持溶气罐内的空气量。
查。 5、 对水泵及空压机需定期加油。一般水泵一个月加一次润滑油,空压机两个月加
一次油。半年换一次油。具体请按照该产品的使用说明书进行维护及保养。 6、 刮沫机工作时严禁将手等放在轨道上。 7、 气浮池运行一段时间后应对池子进行清洗。一般夏季为 10-20 天,冬季为 30-40
气浮机污水处理 说明书
![气浮机污水处理 说明书](https://img.taocdn.com/s3/m/ce081b415bcfa1c7aa00b52acfc789eb172d9ed4.png)
气浮机污水处理说明书气浮机污水处理说明书一、产品概述气浮机是一种常见的污水处理设备,通过利用气泡的浮力将悬浮物从水中分离出来,从而达到净化水质的目的。
本说明书将详细介绍气浮机的结构、工作原理、使用方法以及注意事项。
二、产品结构1. 主机:气浮机的主体部分,包括气浮槽、底板、进水口、溢流口等。
2. 气泵:用于产生气泡,并将其导入气浮槽中。
3. 混凝剂投加装置:将混凝剂投加到进水口,用于增加悬浮物的凝聚性。
4. 污泥收集系统:用于收集分离出的悬浮物和沉淀物。
三、工作原理1. 进水处理:将污水通过进水口引入气浮槽,混凝剂投加装置将混凝剂均匀地注入进水口,混凝剂与污水中的悬浮物发生化学反应,使其凝聚成较大的颗粒。
2. 气泡生成:气泵将空气压缩并导入气浮槽,产生大量微小气泡,气泡在水中形成气泡浮附物,与悬浮物发生黏附作用。
3. 悬浮物分离:气泡浮附物与悬浮物结合后,密度变轻,浮力增大,从而使其浮到水面上形成浮渣,再通过溢流口排出,从而实现悬浮物的分离。
四、使用方法1. 安装:将气浮机放置在平坦的地面上,确保设备稳定。
连接进水管和出水管,接通电源。
2. 调试:启动气泵,调整气泡的产生量和大小,确保气泡充分覆盖整个气浮槽。
3. 操作:打开进水阀门,将污水缓慢地引入气浮槽中,同时根据实际情况调整混凝剂的投加量。
4. 清理:定期清理气浮槽内的浮渣和沉淀物,保持设备的正常运行。
五、注意事项1. 操作人员应经过专门培训,并穿戴好相应的防护装备。
2. 在清理气浮槽时,应切断电源,并采取相应的安全措施,防止意外发生。
3. 定期检查气泵和混凝剂投加装置的工作状态,确保其正常运行。
4. 严禁将易燃、易爆、腐蚀性物质等倒入气浮槽中,以免引发安全事故。
5. 长期不使用时,应对设备进行保养和维护,确保其性能不受影响。
六、技术参数1. 处理能力:根据不同型号的气浮机而定,一般在1000-50000立方米/小时之间。
2. 悬浮物去除率:可达到90%以上。
气浮机污水处理 说明书
![气浮机污水处理 说明书](https://img.taocdn.com/s3/m/96908abc05a1b0717fd5360cba1aa81144318fee.png)
气浮机污水处理说明书一、产品概述气浮机是一种常用的污水处理设备,通过利用气体的浮力将悬浮物从水中分离,从而达到净化水质的目的。
本说明书将详细介绍气浮机的工作原理、技术参数、操作方法以及维护保养等内容,以匡助用户正确使用和维护气浮机,提高污水处理效果。
二、工作原理气浮机采用气体浮升原理,通过将空气注入污水中,使悬浮物产生浮力,从而使其浮起到水面上,再通过刮板或者溢流口将浮起的悬浮物从水中排除。
同时,气浮机还利用气泡的形成和分布,增加了气固界面的接触面积,从而提高了悬浮物的去除效果。
三、技术参数1. 处理能力:根据不同型号的气浮机,处理能力可达到100m³/h以上。
2. 净水效果:气浮机能有效去除悬浮物、油脂、颗粒物等污染物,使出水浊度降低至10NTU以下。
3. 功率消耗:根据不同型号和处理能力,功率消耗在3-15kW之间。
4. 设备尺寸:根据不同型号和处理能力,设备尺寸在2m×2m×3m至5m×5m×6m之间。
四、操作方法1. 启动前检查:确保气浮机的电源连接正常,检查气浮机内部是否有杂物,检查气泵温和管是否损坏。
2. 启动气泵:打开气泵开关,调整气泵的出气量,使气泡均匀分布在污水中。
3. 调整水位:根据实际需要,调整气浮机的进水口和排水口的阀门,控制水位在适当范围内。
4. 操作控制板:根据操作控制板上的指示,调整气泡的产生和浮起速度,确保悬浮物能够有效地浮起到水面。
5. 排除悬浮物:通过刮板或者溢流口将浮起的悬浮物从水中排除,确保水质达到要求。
五、维护保养1. 定期清洗:根据使用情况,定期清洗气浮机内部的污垢和沉淀物,保持设备的正常运行。
2. 检查气泵:定期检查气泵的工作状态温和泵的密封性能,如有异常及时更换或者修理。
3. 检查电气设备:定期检查气浮机的电气设备,确保电源路线的安全可靠。
4. 润滑部件:定期给气浮机的润滑部件添加润滑油,保持设备的正常运转。
气浮机操作说明
![气浮机操作说明](https://img.taocdn.com/s3/m/60ea4d6e59fb770bf78a6529647d27284b7337be.png)
气浮机操作说明1. 运行前准备和检查:1.1检查进水泵、溶泵、空压机的正常与否,马达的转向是否相符,油位是否正常等。
同时要检查刮渣机,作空车,检查其传动部份是否正常;牙箱油位不足时要加够;刮板是否快捷;行车速度是否正常;触点开关是否灵敏;电线的装放是否正常;1.2按要求配备好混凝剂,检查投药计量装置是否正常。
1.3检查各阀门的性能,压力表的正常与否。
1.4启动空压机,关上出阀,待升压后,打开储鼓的水阀,完水后连续升压,检查能否达确定压力(约0.6MPa)时会自动停机,如不绝,必需调好压力触点开关,使其达压自动停机。
然后打开出阀降压,视其能否降到确定压力约(0.4MPa)时会自动停机。
要使空压机能在确定压力范围内会自动开机和停机。
1.5检查好释放器,使其呈完好和畅通。
1.6启动空压机让溶缸进,随后启动溶泵向溶罐进水,掌控进水水位在溶罐下部的三分之一二分之一处。
待罐中升压,同时掌控调好空压机出管路上的阀门,使其出压力稳定在0.4MPa处左右。
2.启动:2.1向溶罐供、送水。
掌控好罐内水位在1/3~1/2高程处。
掌控好罐内压力在0.4MPa处左右。
2.2启动浮池进水泵,掌控好送水量和混凝剂,絮凝剂的投加量。
2.3打开溶罐的出水阀,掌控好释水量。
2.4掌控好浮池水位,不让其浮渣溢流出。
2.5待浮渣积到确定厚度时,适当提高浮渣液位,让浮渣略微些溢流时,启动刮渣机刮渣。
刮走确定渣后,停刮渣器,适当降些水位,再让其积渣到确定厚度,进行周期地刮渣。
3. 运行中的管理3. 1常常检查溶罐水位压力,并随时掌控调整好。
3.2常常察看分析浮效果,检查调整好进水量和混凝剂,絮凝剂及投加量。
并及时作好药剂的溶解,备好药料。
3.3常常察看浮池面的浮渣、水位、释放效果,作好浮渣的定时刮除和底部沉泥的定时污。
3.4常常注意水泵,空压机的声响、机身振动、阀件密封、马达温度、润滑油位的检查。
异常时要作好处理或停机维护和修理。
空压机要每班一次将鼓的积水尽。
气浮机使用说明书
![气浮机使用说明书](https://img.taocdn.com/s3/m/b9551e7211661ed9ad51f01dc281e53a580251ee.png)
气浮机使用说明书一、产品概述气浮机是一种常用于废水处理和水处理领域的设备,其主要功能是通过气体的注入和气泡的产生来实现悬浮物质的分离。
本使用说明书将详细介绍气浮机的安装、操作、保养和注意事项,以确保气浮机能够正常运行并取得最佳的处理效果。
二、安装1. 安装前的准备:在安装气浮机之前,需确保安装场所平整稳固,并配备相应的电源和排水设施。
同时,根据气浮机的尺寸和重量,选择合适的安装工具和设备。
2. 安装步骤:a. 将气浮机放置在安装位置上,并使用水平仪调整水平;b. 使用螺丝刀和螺丝扳手将气浮机固定在地面上,确保其稳固;c. 检查气浮机与电源和排水管道的连接,确保连接牢固并无泄漏现象;d. 检查所有操作阀门和控制装置的设置,确保其能正常开关和操作。
三、操作1. 启动:按下电源开关,确保电源稳定后,按下启动按钮,气浮机开始运转。
2. 调节气泡产生量:根据处理废水的情况,通过控制气泡产生装置中的阀门,调节气泡产生量。
一般来说,废水污染程度越高,气泡产生量越大。
3. 调节搅拌装置:根据废水的悬浮物质情况,调节搅拌装置的运行速度和时间,以保证废水中的悬浮物质与气泡充分接触并形成气浮效果。
4. 控制泥泵:当气浮机处理的是含有较多悬浮物质的废水时,需要通过控制泥泵将沉降的悬浮物质定期排出,以保持气浮池的正常运行。
5. 关闭:处理完毕后,按下停止按钮,关闭电源开关。
四、保养1. 清洁气泡产生装置:定期清洁气泡产生装置中的过滤网和过滤器,以去除堵塞物,保证气泡产生的畅通。
2. 检查控制装置:定期检查、清洁和维护气浮机的控制装置,确保相关开关和按钮的灵敏度和可靠性。
3. 检查电源和电线:定期检查电源插头、电线和电气连接的接头,如有异常现象及时修理或更换,以避免因电气问题引发安全隐患。
4. 维护泥泵:定期维护和保养泥泵,包括清洁过滤器、润滑轴承、检查电机和密封装置的工作状态等。
5. 定期保养:按照气浮机的使用时间和工作情况,制定合理的定期保养计划,进行必要的保养和维修,延长设备的使用寿命。
气浮设备使用说明书
![气浮设备使用说明书](https://img.taocdn.com/s3/m/242df85cb6360b4c2e3f5727a5e9856a5712264a.png)
气浮设备使用说明书一、概述气浮设备是一种常用的工业设备,广泛应用于水处理、污水处理、化工、食品加工等行业。
本使用说明书旨在帮助用户正确、安全地使用气浮设备,以保证设备的正常运行和有效处理效果。
二、安装1.设备安装前,请确保场地平整、整洁,方便设备的安装和使用。
2.根据设备的尺寸和重量,选择合适的安装位置,并保证周围空间足够以方便设备的维护和维修。
3.在安装过程中,确保设备与供电电源适配,并采取相应的防护措施,以避免因电气问题导致的设备故障或安全事故。
三、操作步骤1.将气浮设备连接到供电电源,并确保供电电源的电压与设备要求相符。
2.打开气浮设备的水泵,并确保水泵正常运转。
3.将待处理的水源导入气浮设备,并根据设备的要求进行处理。
在这个过程中,请注意控制水源的流量,避免超过设备的处理能力。
4.根据设备的要求,调整进水口和排水口的阀门,以达到最佳的处理效果。
5.根据操作人员的经验和设备的指示,调整气浮设备的风量、速度等参数,以确保设备的正常运行和有效处理效果。
6.定期检查设备的运行情况,如发现异常,请及时排除故障或联系维修人员进行维修。
四、维护保养1.定期清洁气浮设备的进水口、排水口和过滤器,以保证设备的正常运行。
2.定期检查设备的电源线、插头等电气部件,如发现破损或其他问题,请及时更换或修复。
3.定期检查设备的管道连接部分,如发现漏水或破损,请及时修复。
4.定期检查设备的浮头、浮球等组件,如发现破损或异常磨损,请及时更换或修复。
5.定期清理设备周围的杂物和灰尘,以保证设备的正常散热和运行。
五、安全注意事项1.在操作气浮设备前,请确保操作人员已经接受相关的培训和指导,并严格按照设备的操作规程进行操作。
2.在操作过程中,请避免触摸设备的电气部件,以免发生电击事故。
3.严禁在设备运行时拆卸或维修设备的部件,以免引发安全事故。
4.在设备停机维护时,请及时切断设备的电源,并施加相关的防护措施,以免发生意外伤害。
气浮机污水处理 说明书
![气浮机污水处理 说明书](https://img.taocdn.com/s3/m/1508557d0812a21614791711cc7931b765ce7bfe.png)
气浮机污水处理说明书一、产品介绍气浮机是一种常用的污水处理设备,广泛应用于工业、农业和城市生活污水处理领域。
它通过利用气体与水中的悬浮物质发生物理化学反应,将悬浮物质从污水中分离出来,从而达到净化水质的目的。
二、工作原理气浮机的工作原理基于气泡浮力和颗粒物质的比重差异。
当污水进入气浮机后,通过加入适量的絮凝剂和调节pH值,使污水中的悬浮物质会萃成较大的颗粒。
然后,通过压缩空气将气泡注入污水中,气泡与颗粒物质发生作用,使颗粒物质浮起并会萃在液面上形成浮渣。
最后,通过刮板将浮渣刮集并排除,从而实现对污水的净化处理。
三、产品特点1. 高效处理能力:气浮机能够高效地处理大量的污水,有效去除悬浮物质,提高水质。
2. 灵便性强:气浮机可以根据不同的污水特性和处理要求进行调节和优化,适合于各种工农业和城市生活污水处理场合。
3. 占地面积小:气浮机结构紧凑,占地面积相对较小,适合在有限空间内进行安装和运行。
4. 操作简便:气浮机采用自动化控制系统,操作简便,可以实现自动化运行和监控。
5. 运行稳定可靠:气浮机采用优质材料创造,具有良好的耐腐蚀性能和稳定的运行特性,能够长期稳定运行。
四、使用注意事项1. 在使用气浮机之前,需要对污水进行预处理,如去除大颗粒物质和沉淀物,以保证气浮机的正常运行和处理效果。
2. 在操作气浮机时,需要定期检查和清理气泡发生器,以确保气泡的正常产生和分布。
3. 维护气浮机时,需要定期检查电气元件和机械设备的运行状态,及时进行维护和更换。
4. 在处理含有有毒有害物质的污水时,需要采取相应的防护措施,确保操作人员的安全。
五、典型应用案例1. 工业废水处理:气浮机广泛应用于工业废水处理领域,如造纸厂、印染厂、电镀厂等,能够有效去除废水中的悬浮物质和油污。
2. 农业污水处理:气浮机可以用于农业废水处理,如畜禽养殖废水、农田排水等,能够有效去除废水中的悬浮物质和有机物质。
3. 城市生活污水处理:气浮机在城市生活污水处理厂中得到广泛应用,能够高效去除污水中的悬浮物质和有机物质,提高出水水质。
气浮机污水处理 说明书
![气浮机污水处理 说明书](https://img.taocdn.com/s3/m/4f98a1aaf9c75fbfc77da26925c52cc58bd69098.png)
气浮机污水处理说明书一、产品概述气浮机是一种用于污水处理的设备,通过气体注入和溶解气体释放的原理,将悬浮物质从水中分离出来,达到净化水质的目的。
本说明书将详细介绍气浮机的使用方法、技术参数以及维护保养等相关内容。
二、使用方法1. 设备安装将气浮机安装在污水处理系统中的适当位置,确保设备与进水管道连接密切且无泄漏。
根据实际情况,可选择地面安装或者嵌入地下。
2. 操作步骤(1)开启电源:将气浮机连接到电源,并确保电源稳定,然后按下开关,设备即可启动。
(2)调节气体流量:根据处理水质的需求,通过调节气体流量阀控制进气量,保持适当的气体注入。
(3)调节水位:根据处理水质的需求,通过调节进水阀控制进水量,保持适当的水位。
(4)观察处理效果:通过观察气浮机内部的水质变化温和泡产生情况,判断处理效果是否满足要求。
(5)定期清理:根据实际情况,定期清理气浮机内部的悬浮物质,以保证设备的正常运行。
三、技术参数1. 处理能力:根据不同型号的气浮机,处理能力可达到每小时1000-5000立方米。
2. 气体流量:根据处理水质的要求,气体流量可调节范围为每小时100-500立方米。
3. 进水水质要求:悬浮物质浓度≤1000mg/L,COD浓度≤500mg/L,PH值范围为6-9。
4. 电源要求:交流电源,额定电压为220V/380V,额定频率为50Hz。
四、维护保养1. 定期检查设备:每月检查一次气浮机的电源路线、气体管道和进水管道是否正常,如有异常情况及时处理。
2. 清理过滤网:每周清理一次气浮机的过滤网,以防止阻塞影响处理效果。
3. 检查气浮机内部:每季度检查一次气浮机内部的气泡产生情况和悬浮物质的积聚情况,如有需要,及时清理。
4. 定期维护:每半年对气浮机进行一次维护,包括检查设备的密封性能、清洗气浮机内部的零部件等。
五、注意事项1. 在操作气浮机时,应穿戴好防护设备,以免发生意外伤害。
2. 严禁将有腐蚀性的物质或者易燃物质投入气浮机中,以免损坏设备或者引起火灾。
气浮水处理设备操作说明书
![气浮水处理设备操作说明书](https://img.taocdn.com/s3/m/a04ffb65dd36a32d72758131.png)
气浮水处理设备操作说明书目录1、使用范围2、工作原理3、调试前的准备工作4、调试步骤5、日常维护及注意事项一、使用范围1、含油废水处理;2、电镀、化工废水处理;3、纸浆废水处理;4、制革、印染、毛纺废水处理;5、生活饮用水源除藻;6、煤矿井下水处理二、工作原理气浮由压力溶气水通过释放器释放的平均粒径为20~30μm的微气泡,其气泡外层包着一层透明的水膜,且富有弹性。
废水中的絮粒,通过与微气泡的碰撞粘附作用和共聚作用,使絮粒随微气泡上浮至气浮池表面,浮渣机刮入排渣槽,净水底部澄清后回收。
由于它的混凝剂用量一般比沉淀法少,而且产水量高,污泥量少,因此深受欢迎。
三、调试前的准备工作1、彻底清扫气浮设备的各个部份。
2、检查溶气水泵、空气压缩机的完好程度,包括水泵的润滑加油;空气压缩机的加注机油;溶气罐内调料装填松紧等。
3、检查电源线路并作短暂空载运行,以判断水泵与空气压缩机转向是否正确;有无杂声及发热现象。
4、检查刮渣机的传动部分及刮板,并作空车运行,检查行车速度是否符合要求;刮板翻动是否灵活;行车的返回及电线收线是否正常。
5、按要求配制混凝剂,控制好浓度,并根据小样实验初步确定药剂的投加量。
6、对各部门阀门进行启闭,并按要求分别置于“开”或“关”的位置。
7、按回流泵的最大压力加上0.03Mpa调整好空气压缩机的最低压力限位开关,以保证溶气罐的水不致于进入空气压缩机的汽包。
四、调试步骤1、在有自来水的地方宜用自来水将气浮池注满,以检查池体各部分有无渗漏现象;如无自来水可用前级来水注入气浮池,但应同时加入足量的混凝剂,注满后关闭阀们待其自然澄清。
2、对回流水泵(溶气多级泵)罐水排气,待启动后逐渐打开压力水管阀门,同量开启空气压缩机,使气水同时进入溶气罐,注意气阀不能开得过大,以免空气压缩机压力急剧下降而产生水倒罐现象。
3、当观察到溶气罐液位计有一米左右水深,溶气罐压力为0.3~0.35Mpa时,应全部打开溶气罐出水阀与调整释放器阀门;并在接触区观察溶气水的释气情况及效果,如发现局部区域泛大气泡或水流不稳定,应检查释放器是否堵塞。
气浮沉淀一体机说明书范文
![气浮沉淀一体机说明书范文](https://img.taocdn.com/s3/m/02af66b3f705cc17552709cf.png)
气浮沉淀一体机说明书1气浮沉淀一体机(LQC-3)说明书山东凌志环保工程有限公司简介气浮沉淀一体机采用成熟的斜管-气浮并联使用的成熟工艺,污水先经过斜管沉淀器沉淀,去除大部分固体颗粒物,再进入平流式溶气气浮机,进一步去除SS。
从而取得较好的污水处理效果。
设备处理能力为3m³/h。
概述斜管沉淀区,是在泥渣悬浮层上方安装倾角60度的斜管组件,便原水中的悬浮物,固体物或经投加混凝剂后形成的絮体矾花,在斜管底侧表面积聚成薄泥层,依靠重力作用滑回泥渣悬浮层,继而沉入集泥斗,由排泥管排入污泥池另行处理或综合利用,上清液逐渐上升至集水管后进入气浮处理装置。
斜管沉淀区是根据平流式沉淀池去除分数性颗粒的沉淀原理制作而成,经过在池内增加斜管,减少水力半径的同时,加大水池过水断面的湿周,因此水流在相同水平流速V时,能够极大的降低雷诺数Re,从而减少蓄流,促进沉淀,另外,加设斜管还能够使颗粒沉淀距离缩短,减少沉淀时间,提高沉淀效率。
为下级气浮处理区提供更好的水质气浮区的工作原理是在一定的压力(0.35~0.45Mpa)下使适量空气与部分回流水在溶气罐内形成饱和溶气载体,经释放器骤然减压而获得大量微细气泡,迅速粘附于水中流动颗粒、乳化油、澡类和经混凝反应的絮体上,造成絮体比重小于水的状态,被强制迅浮于水面,从而获得固液分离。
在成份复杂的高难度废水处理的工艺组合时,气浮处理同时还伴附着曝气现象,降低了表面活性和有机浓度,使耗氧量大为降低,促进了废水的进一步净化,为下级处理提供了有利于达标的水质。
主要优点单位面积产水量提高4~5倍,占地面积可减少70%适应性强,可适应各种不同强度的污水水质。
净化停留时间缩短80%,排渣方便。
渣体含水率低,污水处理SS效果能力强投资少,耗电低,混凝剂投加利用效率高工艺流程●使用说明✧斜管沉淀区1.当设备安装完毕准备投运时,必须对设备(包括辅助设备)进行必要的清理,清除掉设备内部的任何杂物。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
气浮沉淀一体机
(LQC-3)
说
明
书
山东凌志环保工程有限公司
●简介
气浮沉淀一体机采用成熟的斜管-气浮并联使用的成熟工艺,污
水先经过斜管沉淀器沉淀,去除大部分固体颗粒物,再进入平流式
溶气气浮机,进一步去除SS。
从而取得较好的污水处理效果。
设备处理能力为3m³/h。
●概述
斜管沉淀区,是在泥渣悬浮层上方安装倾角60度的斜管组件,便原水中的悬浮物,固体物或经投加混凝剂后形成的絮体矾花,在
斜管底侧表面积聚成薄泥层,依靠重力作用滑回泥渣悬浮层,继而
沉入集泥斗,由排泥管排入污泥池另行处理或综合利用,上清液逐
渐上升至集水管后进入气浮处理装置。
斜管沉淀区是根据平流式沉淀池去除分数性颗粒的沉淀原理制
作而成,通过在池内增加斜管,减少水力半径的同时,加大水池过
水断面的湿周,因此水流在相同水平流速V时,可以极大的降低雷
诺数Re,从而减少蓄流,促进沉淀,另外,加设斜管还可以使颗粒
沉淀距离缩短,减少沉淀时间,提高沉淀效率。
为下级气浮处理区
提供更好的水质
气浮区的工作原理是在一定的压力(0.35~0.45Mpa)下使适量
空气与部分回流水在溶气罐内形成饱和溶气载体,经释放器骤然减
压而获得大量微细气泡,迅速粘附于水中流动颗粒、乳化油、澡类
和经混凝反应的絮体上,造成絮体比重小于水的状态,被强制迅浮
于水面,从而获得固液分离。
在成份复杂的高难度废水处理的工艺组合时,气浮处理同时还伴附着曝气现象,降低了表面活性和有机浓度,使耗氧量大为降低,促进了废水的进一步净化,为下级处理提供了有利于达标的水质。
主要优点
单位面积产水量提高4~5倍,占地面积可减少70%
适应性强,可适应各种不同强度的污水水质。
净化停留时间缩短80%,排渣方便。
渣体含水率低,污水处理SS效果能力强
投资少,耗电低,混凝剂投加利用效率高
工艺流程
●使用说明
✧斜管沉淀区
1.当设备安装完毕准备投运时,必须对设备(包括辅助设备)进行
必要的清理,清除掉设备内部的任何杂物。
2.设备在进水时调节好所有进水手动阀门后,使每台设备进水水量
均衡。
3.设备在运行后会有大量的污泥沉淀在设备下部,因此需要定期排
泥。
在排泥时打开排泥阀门,使污泥从排泥口排出。
4.每个斜板沉淀池需正常排泥在4-5分钟。
5.定期检查、清洗斜管,防止污泥堵塞滤管,影响沉淀效果,滤管
应定期检查是否完好。
✧气浮区
1.气浮机的调试:
a)先将气浮池内灌满清水,开启回流泵的出水阀。
b)启动回流泵;
c)回流泵进水约2分钟后,手动开启溶气罐上部释压阀,直
至释压阀出水,排除罐内多余空气结束
d)调节溶气罐的进水阀与出水阀,仔细观察压力表参数,罐
内压力稳定至0.4-0.5Mpa。
e)待溶气系统稳定后,释放器放出大量的气泡,即可准备入
水运行,整个过程约须15分钟。
f)正常情况下,每次开机只须按c)、d)两个步骤进行;
启动回流泵待溶气系统稳定。
2、气浮机操作
a)先将气浮池内灌满清水,开启回流泵的出水阀。
b)启动回流泵;
c)回流泵进水约2分钟后,手动开启溶气罐上部释压阀,直
至释压阀出水,排除罐内多余空气结束
d)调节溶气罐的进水阀与出水阀,仔细观察压力表参数,罐
内压力稳定至0.4-0.5Mpa。
e)开启集水池中的提升泵向气浮机注入废水。
f)在溶药捅中加入适量的混凝剂,用清水溶解后,打开溶药
桶阀门,滴入混凝剂,与气浮机反应区中的废水进行混合
反应.
g)当气浮机开启一段时间后,气浮机有浮渣浮于水面,当浮
渣达到5-10CM厚度时,启动刮渣机将浮渣刮入渣槽。
3.气浮机关机
a)先关闭污水提升泵,停止提升废水.
b)关气浮机的出水阀,但气浮机仍继续运行10-15分钟.
c)刮干净气浮机内的浮渣,关闭回流泵.
4. 注意事项
h)开启气浮机前,先检查是否打开回流泵的进、出水阀和关
闭溶气罐底部的排空阀以及排气阀。
i)在溶药桶内加入一定量的混凝剂,用量要适当。
(500-
600mg/L)
j)气浮机使用一段时间后,要定期清洗。
(1-2个月清洗一次。
)
故障排除
1.当设备注水停止时间过长,造成斜管区水温下降,与进水水温相
差过大时,容易形成由于水温差而引起的平流层的现象,造成不利于絮花下沉,从而影响出水水质。
所以应尽量减少停机次数和停机时间。
如出现上述情况时,可以将设备内的水通过排泥阀尽可能排出去一些,这样,造成平流层的现象会很快消失。
2.接触区浮渣面不平,局部冒出大气泡或水流不稳定,应取下释放
器排除堵塞;分离区浮渣面不平,池面常见大气泡破裂,则表明气泡与絮凝剂粘附不好,应对混凝系统进行调整。
不合格出水返回集水井,合格出水后进入后续处理进程。
3.控制气浮出水调节管,将气浮水位稳定在刮渣槽口以下5~10cm.
待水位稳定后,用流量计、水表等测量出水量,直至到达设计流量为止。
4.通过池面检查气浮池带气絮粒的上浮情况以及浮渣的积厚情况,
待积至5~8cm时,开动刮渣机进行刮渣。
检查能否刮渣排渣,集渣溢流槽是否均匀,渣的流动是否有困难,刮渣速度是否适当,出水水质是否受到影响等。
质量保证和售后服务
本公司对产品提供一年的保修期。
从安装完毕之日起计一年保修期。
在保修期内,如产品出现维修情况(未包含恶意损坏),我公司无偿接受受买方的维修要求。
