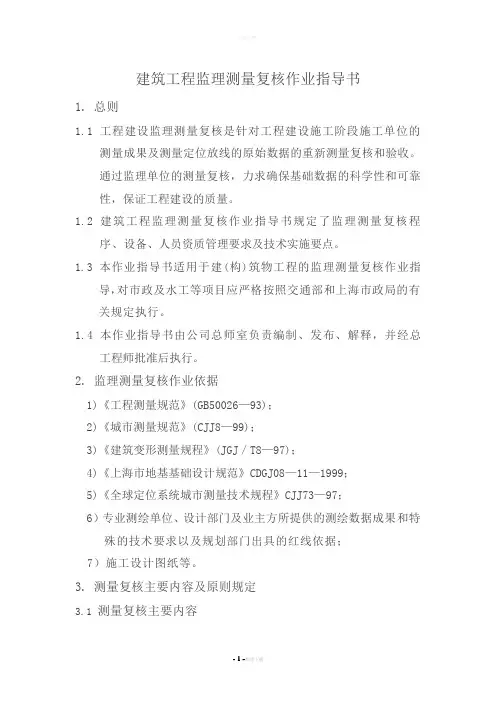

建筑工程监理测量复核作业指导书
建筑工程监理测量复核作业指导书1. 总则1.1 工程建设监理测量复核是针对工程建设施工阶段施工单位的测量成果及测量定位放线的原始数据的重新测量复核和验收。
通过监理单位的测量复核，力求确保基础数据的科学性和可靠性，保证工程建设的质量。
1.2 建筑工程监理测量复核作业指导书规定了监理测量复核程序、设备、人员资质管理要求及技术实施要点。
1.3 本作业指导书适用于建(构)筑物工程的监理测量复核作业指导，对市政及水工等项目应严格按照交通部和上海市政局的有关规定执行。
1.4 本作业指导书由公司总师室负责编制、发布、解释，并经总工程师批准后执行。
2. 监理测量复核作业依据1)《工程测量规范》(GB50026—93)；2)《城市测量规范》(CJJ8—99)；3)《建筑变形测量规程》(JGJ／T8—97)；4)《上海市地基基础设计规范》CDGJ08—11—1999；5)《全球定位系统城市测量技术规程》CJJ73—97；6）专业测绘单位、设计部门及业主方所提供的测绘数据成果和特殊的技术要求以及规划部门出具的红线依据；7）施工设计图纸等。
3. 测量复核主要内容及原则规定3.1 测量复核主要内容3.1.1 人员资质、仪器设备、测量方案等审核1）审核施工单位测量人员人员配备及上岗证书；2）审核施工单位测量仪器检定证书（物证对应、检定时效等）；3）审核施工单位施工测量方案。
3.1.2 控制点坐标、标高成果复核1）控制点平面坐标成果复核；2）控制点标高成果复核。
3.1.3 建(构)筑物施工轴线测量复核1）建(构)筑物定位灰线测量复核；2) 基础垫层上弹出的定位轴线测量复核；3)首层(标高±0．00面)结构定位轴线测量复核；4) 其它楼层定位轴线传递及层内轴线测量复核；5) 建(构)筑物特殊部位定位轴线测量复核。
3.1.4 桩位测量复核2) 基桩小样桩桩位测量复核；3) 基桩(竣工)桩位测量复核。
3.1.5 各楼层(包括±O．00面)标高引测复核3.1.6 垂直度测量复核1）建(构)筑物的垂直度测量复核；2）电梯井垂直度测量复核。

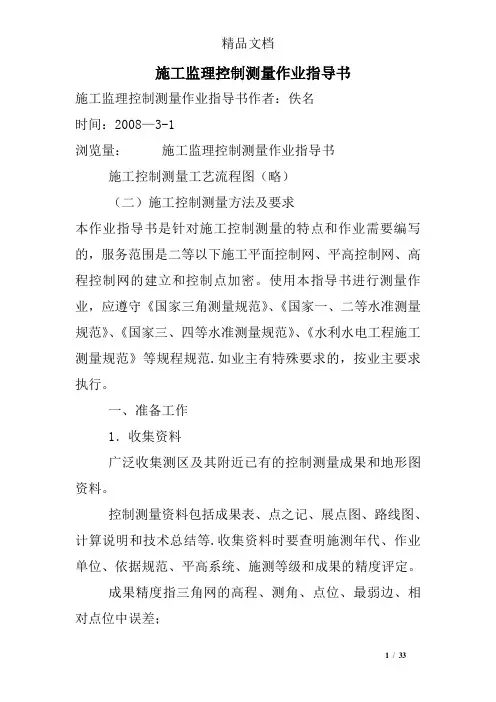

施工监理控制测量作业指导书
施工监理控制测量作业指导书施工监理控制测量作业指导书作者：佚名时间：2008—3-1浏览量：施工监理控制测量作业指导书施工控制测量工艺流程图（略）（二）施工控制测量方法及要求本作业指导书是针对施工控制测量的特点和作业需要编写的，服务范围是二等以下施工平面控制网、平高控制网、高程控制网的建立和控制点加密。
使用本指导书进行测量作业，应遵守《国家三角测量规范》、《国家一、二等水准测量规范》、《国家三、四等水准测量规范》、《水利水电工程施工测量规范》等规程规范.如业主有特殊要求的，按业主要求执行。
一、准备工作1．收集资料广泛收集测区及其附近已有的控制测量成果和地形图资料。
控制测量资料包括成果表、点之记、展点图、路线图、计算说明和技术总结等.收集资料时要查明施测年代、作业单位、依据规范、平高系统、施测等级和成果的精度评定。
成果精度指三角网的高程、测角、点位、最弱边、相对点位中误差；水准路线中每公里偶然中误差和水准点的高程中误差等.收集的地形图资料包括测区范围内及周边地区各种比例尺地形图和专业用图,主要查明地图的比例尺、施测年代、作业单位、依据规范、坐标系统、高程系统和成图质量等。
如果收集到的控制资料的坐标系统、高程系统不一致，则应收集、整理这些不同系统间的换算关系。
收集合同文件、工程设计文件、业主（监理)文件中有关测量专业的技术要求和规定.准备相应的规范：《国家三角测量规范》、《国家一、二等水准测量规范》、《国家三、四等水准测量规范》、《GPS测量规范》、《水利水电工程施工测量规范》。
了解测区的行政划分、社会治安、交通运输、物资供应、风俗习惯、气象、地质情况.例如了解冻土深度，用以考虑埋石深度；最大风力,以考虑觇标的结构；雾季、雨季和风季的起止时间，封冻和解冻时间，以确定适宜的作业月份.2。
现场踏勘携带收集到的测区地形图、控制展点图、点之记等资料到现场踏勘.踏勘主要了解以下内容:原有的三角点、导线点、水准点、GPS点的位置，了解觇标、标石和标志的现状,其造标埋石的质量,以便决定有无利用价值。
工程测量监理复核工作作业指导书
工程测量监理复核工作作业指导书工程测量监理复核工作作业指导书提要：监理工程师在审查、复核沉降观测时，首先应检查观测点的数量和位置是否全面反映建筑物的沉降情况。
接着审查施工单位沉降观测的实施方案工程测量监理复核工作作业指导书建筑工程施工的测量工作不仅是工程建设的基础，而且是涉及工程质量的关键。
近几年随着社会经济快速发展，从适应现代化城市环境需求来考虑，建筑师在建筑设计中既要满足使用功能要求，又要注重建筑外观造型，许多外观造型复杂的超大超高规模的建筑物应运而生，在这些建筑工程施工过程中，测量工作尤为显得重要。
施工单位的测量方案是否合理，测量数据是否准确可靠，测量人员专业水平都直接影响工程质量，因此，监理工程师切实做好测量监理工作是施工质量过程控制的一项重要环节。
监理工程师必须对工程建设过程中测量方案、测量数据进行审查、复核签证。
由于测量监理是检查、验收的最后一道程序,这样就对监理工程师测量专业方面提出了很高的要求。
监理工程师应结合工程特点，编制相应的测量监理实施细则，以保证监理测量工作的质量。
根据公司资源配备情况以及测量精度要求和重要性，公司制定了《测量监理复核作业指导书》，明确规定项管部监理项目部在人员、仪器设备配备方面的要求，并对工程施工控制网、建筑物轴线放线、垂直度和沉降等复测项目规定了作业人员、作业频率以及精度要求，下面结合工作实践着重从三个方面谈一谈如何做好建筑工程施工阶段测量监理工作.1施工控制网（建筑方格网）测量监理工作要点建筑施工控制测量的任务首先是建立施工控制网，一般情况下，在新建的大中型建筑场地上，施工控制网一般布置成正方形或矩形的格网（称建筑方格网），对于扩建工程或改建工程，当建立方格网有困难时，可采用导线网作为施工控制网。
建筑施工通常采用建筑坐标系（亦称施工坐标系）。
其坐标轴与建筑主轴线相一致或平行，便于设计和施工放样。
监理工程师在审查、复核施工控制网时，首先应审查建筑方格网的布置情况：建筑方格网的布置是否根据建筑设计总平面图上各建筑物和构筑物布设，并结合现场的地形情况拟定的。
工程测量检查、复核作业指导书
目录1．目的 (1)2．编制依据 (1)3．检查、复核工作程序 (1)4．工程各节点测量复核措施 (2)5．附件 (4)《建/构筑物工程复核成果表》《高程复核记录》《建/构筑物轴线复核记录》《测量复核申请表》工程测量复核管理措施1. 目的测量放样是工程施工过程中一项重要的技术性工作，为确保设计图纸上的点、线、面，通过仪器准确地放在实地上，工程师通过检查、复核，确保工程放样符合相应规范的要求。
2. 编制依据（1）工程建设项目的《施工合同》。
（2）设计施工图及要求。
（3）现行相关规范。
3.检查、复核工作程序项目测量工程师负责本项目测量放样的复核。
并完成项目监理工程师提出的测量放样复核工作，并向监理工程师提交复核记录和成果整理。
测量总工程师负责测量放样复核的总体工作；负责内部培训；负责解决放样复核中出现的疑难问题；负责审核提交的现场复核申请单。
（1）首先检查施工放样仪器设备检定合格证原件，复印件报监理部备案。
包括：GPS全球定位设备、全站仪、电子经纬仪、光学经纬仪、普通水准仪、电子水准仪、钢尺、铟钢水准尺等。
其中电子测量仪器检定合格证有效期为一年，其它仪器设备检定合格证有效期为二年。
（2）检查、复核施工测量资料①对建设方或设计、勘察、测绘单位提供的测量控制点（标高、坐标等）进行现场交桩，参建的相关各方办理签收控制点成果资料移交手续，书面签字。
②对接收的测量控制点进行检查、复测，精度指标满足相应规范要求，报监理审批后方可使用。
③检查、审核加密平面、高程控制资料的符合性，监理审批后方可投入使用。
④检查、审核施工放样数据资料的正确性。
如：放样点坐标的计算、边长、方位角计算的准确性。
（3）现场的检查和复核测量工程师应核对测量仪器的检定合格证及有效期。
确保操作方法、工艺顺序是否合理。
核对其所使用的控制点及其成果是否正确，是否进行了测站检查，结果是否符合相应规范要求，是则通过，否则重测直到合格。
测量复核应采用同机同步抽检或平行抽检的形式进行。
测量施工作业指导书(正文)
目录1．工程概况及工程量 (1)1.1 工程概况 (1)1.2 工程量 (1)1.3 工期要求 (1)2．编制依据 (1)3．作业前必须具备的条件和应做的准备 (1)3.1 技术准备 (2)3.2 参加作业人员的资格和要求 (2)3.3 作业工器具 (3)3.4安全器具 (3)3.5其它准备工作 (3)4．作业程序及方法 (3)4.1 作业流程 (3)4.2 作业方法及内容 (4)5．质量控制点的设置和质量通病预防 (6)5.1 质量目标 (6)5.2 质量控制及质量通病预防 (7)5.3 作业过程中控制点的设置 (8)5.4 质量标准及要求 (7)6．作业的安全要求和环境条件 (8)6.1 作业的安全危害因素辨别及相应对策表 (8)6.2 作业环境应达到的条件 (8)6.3 作业的安全要求和措施 (8)7．附件 (8)1工程概况及工程量1.1工程概况廊坊信安220kV变电站位于位于霸州市城东21km，信安镇北1.5km。
地势开阔，用地性质为林地，地面自然高程5.2m左右（黄海高程），地震基本烈度为7度，无不良地质作用，无文物。
根据站内环形道路和站内构筑物位置，站内设置控制点4个，坐标分别为K1(A=8.8,B=10.7) ,K2(A=100.9,B=10.7) ,K3(A=100.9,B=71.1) ,K2(A=8.8,B=71.1)。
1.2工程量所有建筑物的轴线、设备支架基础控制轴线、事故油池及排油管道，污水泵房等，标高控制测量。
1.3工期要求2009年11月10日至工程竣工。
2 编制依据3.1 技术准备安全帽、太阳伞、胶鞋、安全带、绝缘鞋等。
3.5其它准备工作完成厂区内场地的平整，阻挡视线通视的建筑物拆除或转移。
4 作业的程序及方法4.1测量作业流程厂区测量放线流程图4.2作业方法及内容4.2.1控制网和主轴线的测量工序施工图纸会审→设计方格网布点图→选定纵横垂直主轴线→测定主轴线→根据主轴线确定方格网的角点→精测甲方给定控制点→精测II级方格网(测角、量边、平差、调整)→加密控制网→竣工验收变电楼4.2.2建筑物控制网控制点的测定埋设标桩（可利用控制网的控制点）→三等水准测定控制网→四等水准加密控制网→竣工验收4.2.6沉降观测根据设计图纸本工程主控楼设置沉降观测点。
工程测量监理复核作业指导书(含表格)
1.目的为了对监理咨询服务项目工程测量质量进行有效控制，监理项目部必须对施工单位的测量成果报验资料进行复核测量，以保证工程测量的定位放线、标高、轴线等的准确性、可靠性，符合设计和规范要求，同时考虑到工程测量的专业性和重要性，各分/子公司应成立专业测量小组。
为了明确专业测量小组和项目部测量人员之间的职责以及相关的测量复核要求，特制定本作业指导书。
2.适用范围本作业指导书适用于企业所承接的建（构）筑物工程监理的测量复核作业。
（对市政项目尚应按交通部和上海市政局的有关规定执行）。
3. 依据文件《城市测量规范》(CJJ8-99)《工程测量规范》(GB50026-93)《精密工程测量规范》(GB/T15314-94)《国家一、二等水准测量规范》(GB12897-91)《国家三、四等水准测量规范》(GB12898-91)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《钢结构工程施工质量验收规范》(GB50205-2001)《建筑地面工程施工质量验收规范》(GB50209-2002)《建筑变形测量规程》(JGJ/T8-97)专业测绘院(队)、设计部门及业主方所提供的测绘数据成果和特殊的技术要求以及规划部门出具的红线依据。
《工程监理服务控制程序》JKPM/B03-20074．职责4.1测量监理人员的职责规定4.1.1分/子公司专职测量监理人员职责范围，主要负责分/子公司所承接的工程项目监理测量复核工作，具体应承担的作业内容如下：a)测量控制网的复核；b)建(构)筑物施工测量定位(灰线)测量复核；c)基础垫层上弹出的定位轴线测量复核；d)首层(标高±0.00面)结构上的定位轴线测量复核；e)建(构)筑物特殊部位定位轴线测量复核；f)建(构)筑物沉降(变形)测量复核，观测次数不少于3次；高度超过100米（含此数）建(构)筑物的整体垂直度测量复核。
4.1.2项目部测量监理人员职责范围，主要负责项目部所承接的工程项目监理测量复核工作，具体应承担的作业内容如下：a)建(构)筑物桩基工程小样桩桩位测量复核；b)建(构)筑物桩基工程(竣工)桩位偏差测量复核；c)建(构)筑物各层层内及上引定位轴线测量复核；d)高层建(构)筑物电梯井垂直度测量复核。
工程测量作业指导书.doc
工程测量作业指导书一、编制依据《汝州陵头50兆瓦光伏并网发电项目工程招标文件》中华人民共和国电力工业部批准实施的《电力工程项目建设工期定额》《施工组织设计》《工程测量规范》GB_50026-2007二、工程说明1、工程地址河南省汝州市陵头镇申坡村。
2、工程概况汝州市陵头镇50MWp光伏电站项目场址位于河南省汝州市陵头镇申坡村，占地面积约1500亩，容量为50MWp。
根据设计木项口发电系统由50个lMWp光伏发电单元系统组成；每个lMWp光伏发电单元系统主要由lMWp光伏电池方阵和1台1000RW光伏并网逆变器组成。
每lMWp光伏发电单元经逆变器转变为交流电后，通过1台lOOOkVA箱式升压变压器，将电压升至35kV;经5回35kV线路接入项冃新建的llOkV升压站。
升压站以1回线路接入项目以南范集llOkU变屯站llOkV侧，最终接入并网。
该光伏电站25年总上网电量约为1495914. 51MWh,年均发电量约59836. 58MWh,年等效小时数为1173. 27h。
拟建电站主要由综合楼、升压站及光伏组件组成。
2016. 4.1开工，2016年6 月30号并网发电。
三、工程范围根据合同规定，河南福润新能源有限公司汝州陵头50MWp光伏电站项口38MWp 阵列区建筑工程和安装工程。
四、测量工作本工程的测量工作主耍包括：控制网测量及复测、桩基定位测量及复测、箱逆变基础测量及复测。
1、控制网测量控制网施工条件建设单位或勘探单位已提供原始控制点，月.已校核，误差在允许范围内。
1・2人员选择及培训1）控制网测量应由专业的测量人员进行。
2）测量人员应经过专业培训，且持证上岗3）专业的测量人员应具备通晓控制网测量的专业知识及测量过程屮的安全隐患；所有进场施工人员都要进行安全教育并经考试,合格后方可进入现场施工。
1.3机具准备控制网测量使用工器具有，全站仪、木质三脚架、凸透镜，红油漆。
1.4全站仪控制网测量操作1）测量前应检查：全站仪设备应完整无故障，三脚架无破损情况且有支撑全站仪并保持其稳定的能力。
测量作业指导书
测量作业指导书编制：审核：批准：目录1适用范围 (1)2施工准备 (1)3技术要求 (1)4开工复测 (1)5施工放样测量 (1)5.1路基施工测量 (2)5.1.1填方路段 (2)5.1.2挖方路段 (2)5.2涵洞测量控制 (2)5.3房建施工测量 (3)5.3.1建筑物平面控制 (3)5.3.2建筑物高程控制 (4)6 竣工测量 (4)7人员设备组织 (5)8保障测量精度的措施 (5)9测量注意事项 (6)9.1全站仪控制测量注意事项 (6)9.2水准仪控制测量注意事项 (6)9.3 RTK测量注意事项 (7)10安全要求 (7)10.1测量人员安全防护 (7)10.2测量仪器安全防护 (8)测量作业指导书1适用范围本作业指导书适用于工程施工测量放样。
2施工准备（1）已完成全线平面控制测量及高程控制测量，并有平面控制网平差报告、高程控制网原始数据、高程控制网平差报告、控制点成果对比表、控制点测量成果表、控制点平面布置图等成果文件（2）由工程部长组织完成靖神铁路包西线红石峡车站接轨改扩建工程所有涵洞的坐标计算，并形成坐标文件，由工程部长及测量主管复核签字并存档。
（3）建立测量仪器管理台账，定期校核测量仪器。
3技术要求（1）《铁路工程卫星定位测量规范》（TB 10054-2010）；（2）《铁路工程测量规范》（TB 10101-2018）；4开工复测（1）工程施工前，施工单位应进行施工复测。
复测前施工单位应检查线路的有关资料,会同设计单位进行现场桩位交接。
主要桩位包括直线上的转点、曲线上的交点或副交点、直缓、缓圆、曲中、圆缓、缓直等控制桩，有关的控制点、水准点、导线点。
（2）施工复测时，应对全线的控制桩间、交角、长度及水准点和中桩高程进行复测。
（3）施工复测的精度和要求应符合规范要求:当精度与定测成果不符时，必须再作复测。
当确定定测资料有误或精度不符合精度要求，则应改动定测成果。
（4）复测采用的方法应与原控制测量相同，且精度不应低于原控制测量等级，复测前应检查标石的完整性，对于丢失或破坏的控制点应按同精度内插法恢复或补增。
测量监理作业指导书(标答)
学习公司《测量监理作业指导书》武汉威仕工程监理有限公司标准WISES项目部-ZY-11测量监理作业指导书版本号：A2009-10-26发布2009-10-26实施武汉威仕工程监理有限公司W ISDRI Enginee ring Supervision & Ma na geme nt Co.,ltd测量监理作业指导书工程测量复查是监理工程师进行工序检查的重点和难点，编制此作业指导书的目的在于指导现场监理人员能正确进行测量复查并有效控制，避免由于监理测量检查失误导致的损失。
1．测量岗位责任1.1公司测量总监负责项目施工控制网及重要控制基线（设备基线）的复测，对项目部复测过程中的疑难问题提供咨询，具体见《公司测量总监岗位职责》。
1.2专业监理工程师负责审核施工测量方案，验证施工报验资料的准确性，依据控制网、控制基线检查本专业内工序控制的轴线、高程，检测分部分项工程验收轴线和高程等，对难以解决的测量问题与测量总监沟通解决，具体见《公司监理工程师（测量）岗位职责》。
2. 测量总体原则为保证测量精度，减少或消除误差，测量中应遵循下列基本原则:2.1后视长边测量短边原则。
即使用经纬仪（全站仪）建站后视长向边（基准线），测量（放样）短边点。
2.2闭合原则。
测量前应先进行控制点（网）和水准点（网）的闭合工作，测量（放样）后也要对基准复核或闭合，用以判断测量（放样）过程的正确性。
3．施工准备阶段监理测量工作工程开工前必须完成的测量工作是监理工程师对控制网的复测和检查，其结果好坏直接影响整个后续施工的测量控制成败，也直接影响了整个工程的质量。
施工准备阶段监理主要工作内容为：3.1交桩建设方应提供原始测量资料（包括首级控制网等级），建设方应与施工方进行实地交桩并有交桩纪录，监理旁站全过程。
3.2原始点复测建设方提供的原始测量点（首级控制网，包括导线网和水准网两部分）必须经施工方复测（监理旁站和检测），符合规范要求后方可使用。
工程测量操作作业指导书
工程测量操作作业指导书目录１目的…。
２适用范围３引用文件测距方法４术语和定义５职责６工作程序6。
1距离测量6.2已知长度的测设6.3已知角度的测设6.4点的平面位置的测设6.5点的高程位置的测设7施工测量控制网的建立7.1建筑方格网的测设7.2用轴线法建立施工控制网8高程控制测量8.1高程控制测量的一般规定8.2标桩的埋设9建筑场地平整测量9.1场地平整施工测量的依据9.2土方方格网的测设10工业及民用建筑物施工放线、抄平10。
1发用建筑主轴线及矩形控制的测设11民用建筑施工测量11.1房屋定位测量11.2基础施工测量11.3墙身皮数杆的设置11。
4多层建筑物施工测量11。
5高层建筑物施工测量11.6厂房施工测量11。
7管道工程施工测量１目的本作业指导书旨在指导我公司的工程测量工作，使其顺利进行，并保证施测精度和质量符合规范要求.２适用范围本作业指导书适用于公司范围内承建的所有建筑物、构筑物、大型土石方工程场地平整、地下管道等的定位、放线及施工测量工作的控制。
３引用文件a)国家及建筑业颁布的有关规范、规程和标准b)《建筑施工手册》（中国建筑工业出版社出版）４术语和定义引用上述文件中有关术语和定义。
５职责5.1公司及分公司总工程师主管测量工作,并指导、解决复杂工程测量中的技术难题。
5.2项目技术负责人主持测量技术人员编制施测方案，并认真进行复核后,交分公司总工程师审批。
5.3项目技术负责人及主测人员参加同建设单位组织的对鉴定定位测量的复审。
5.4分公司质量检查部门负责对各楼层轴线、墙柱边线、洞口尺寸位置及标高的测量放线进行复查。
5.5施测人员对自己人的测量结果负责，对成果资料的真实性负责，对测量仪器、工具正确使用操作,并妥善保管和维护.6工作程序6。
1距离测量根据不同的精度要求，距离测量有普通量距和精密量距两种方法。
精密量距时，所量长度一般都要加尺长、温度和高差三项改正数,有时还须考虑垂曲改正。
丈量两已知点间的距离，使用的主要工具是经验鉴定过的钢卷尺，有条件时可使用红外线测距仪。
施工测量复核
一
人，是指直接参与施工的组织者、指挥者和操作者。作为控制对象是要避免产生失误；作为控制的动力，是要充分调动人的积极性，发挥人的主导作用。为此，除了加强政治思想教育、劳动纪律教育、职业道德教育、专业技术培训，健全岗位责任制，公平合理地激励劳动热情以外，还需根据工程特点，从确保质量出发，在人的技术水平、人的生理缺陷、人的心理行为、人的错误行为等方面来控制人的使用。
总之，在使用人的问题上，要从思想素质、业务素质和身体素质等方面综合考虑，全面控制。
一
机械控制包括施工机械设备、工具等的控制。根据不同工艺特点和技术要求，选用合适的机械设备，正确使用、管理和保养好机械设备。为此，要健全“人机固定”制度、“安全使用制度”、机械设备检查制度等。确保机械设备处于最佳使用状态。
由资料员统一收发，统一编号，统一记录。不允许各部门、各专业施工队伍与建设/监理/总包/设计等部门直接发生关系，防止产生混乱现象。
采用微机管理手段，对文件资料进行存档和整理，并对处理结果（是否已发放给有关单位和人员，是否已按文件资料要求实施，是否有反馈信息）跟踪检查并做记录。
一
工程质量是通过一道一道工序逐渐形成的，要确保工程项目施工质量，就必须对每道质量进行控制。
一
一
一
一
一
1、
2、
3、
4、
5、
6、
7、
8、
9、
一
一
1、
2、
3、
4、
5、
6、
7、
一
一
施工阶段性的质量控制措施主要分为三个阶段，并通过这三阶段来对本工程各分部分项工程的施工进行有效的阶段性质量控制。施工阶段性的质量控制措施见下图。
一
工程监理审核作业指导书
工程监理审核作业指导书1．总则………………………………………………………（）2．审查施工组织设计（方案）（JL-A002）…………………（）3．审查工程开工（JL-A001）………………………………（）4．审核分包单位资格（JL-A003）…………………………（）5．审查工程施工进度计划（JL-A004）……………………（）6．审核主要工程构配件（JL-A008）…………………（）7．审核工程建筑材料（JL-A006）…………………………（）8．审核主要工程设备选型（JL-A007）…………………（）9．审查复工申请（JL-A009）………………………………（）10．审核工程变更费用申请（JL-A010）……………………（）11．审核索赔（JL-A011）……………………………………（）12．审核工程临时延期申请表（JL-A012）………………………（）13．审查事故处理方案（JL-A016）…………………………（）14．审核项目月付款申报表（JL-A018）……………………（）《文件更改一览表》……………………………………（）1．总则1．1 本作业指导书适用于工程项目建设地在四川的项目监理资料审核（查）的管理，如公司承接四川以外的工程项目监理工作，应参照当地建设主管部门制定的监理审核资料格式规定进行，但审核（查）程序要点、时效和负责人可参照本作业指导书。
1．2 工程监理审核（查）是指工程项目监理工作中，监理工程师根据有关标准和规定，按照统一编制格式对工程项目投资、质量、工期各主要因素进行审核（查）监理工作的依据。
1．3 监理审核（查）资料的填写和整理，必须做到及时、真实、详细、正确、字迹清楚、书写端正、保管整洁，如用监理软件的项目监理部，可用监理软件处理。
2．审查施工组织设计（方案）（JL-A002）2．1 审查程序2．1．1 施工承包商单位填写（JL-A002）《施工组织设计（方案）报审表》，并按表中要求提供施工组织设计（方案）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
04工程测量监理复核作业指导书1.目的为了对监理咨询服务项目工程测量质量进行有效控制，监理项目部必须对施工单位的测量成果报验资料进行复核测量，以保证工程测量的定位放线、标高、轴线等的准确性、可靠性，符合设计和规范要求，同时考虑到工程测量的专业性和重要性，各分/子公司应成立专业测量小组。
为了明确专业测量小组和项目部测量人员之间的职责以及相关的测量复核要求，特制定本作业指导书。
2.适用范围本作业指导书适用于企业所承接的建（构）筑物工程监理的测量复核作业。
（对市政项目尚应按交通部和上海市政局的有关规定执行）。
3. 依据文件《城市测量规范》(CJJ8-99)《工程测量规范》(GB50026-93)《精密工程测量规范》(GB/T15314-94)《国家一、二等水准测量规范》(GB12897-91)《国家三、四等水准测量规范》(GB12898-91)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《钢结构工程施工质量验收规范》(GB50205-2001)《建筑地面工程施工质量验收规范》(GB50209-2002)《建筑变形测量规程》(JGJ/T8-97)专业测绘院(队)、设计部门及业主方所提供的测绘数据成果和特殊的技术要求以及规划部门出具的红线依据。
《工程监理服务控制程序》JKPM/B03-20074．职责4.1测量监理人员的职责规定4.1.1分/子公司专职测量监理人员职责范围，主要负责分/子公司所承接的工程项目监理测量复核工作，具体应承担的作业内容如下：a)测量控制网的复核；b)建(构)筑物施工测量定位(灰线)测量复核；c)基础垫层上弹出的定位轴线测量复核；d)首层(标高±0.00面)结构上的定位轴线测量复核；e)建(构)筑物特殊部位定位轴线测量复核；f)建(构)筑物沉降(变形)测量复核，观测次数不少于3次；高度超过100米（含此数）建(构)筑物的整体垂直度测量复核。
4.1.2项目部测量监理人员职责范围，主要负责项目部所承接的工程项目监理测量复核工作，具体应承担的作业内容如下：a)建(构)筑物桩基工程小样桩桩位测量复核；b)建(构)筑物桩基工程(竣工)桩位偏差测量复核；c)建(构)筑物各层层内及上引定位轴线测量复核；d)高层建(构)筑物电梯井垂直度测量复核。
e)高度小于100米的建（构）筑物的整体垂直度测量复核。
4.2测量人员配备和管理要求每个分/子公司应成立专业测量监理组，全面负责分/子公司所承接监理项目的测量复核工作。
每个监理项目部尚应落实专职或兼职测量人员，并配合开展分/子公司的日常测量复核工作。
分/子公司测量组专业人员应具备专业工程测量理论知识和施工经验，持有主管部门颁发的测绘专业人员从业资格证书，测量组负责人应具备工程师以上专业技术职称。
分/子公司测量人员应熟悉工程测绘和建筑物定位放线工作，并有相应的签字权。
监理测量复核记录和成果应根据本指导书中的要求和规定的格式整理填写，野外数据观测记录真实有效，计算结果精确可靠，资料填报齐全，所有监理测量复核记录成果资料提交各监理项目部资料员整理存档(备查)。
现场的工程测量放样工作，必须经专业测量监理人员测量复核认可，并签署验收意见后方可进行下一步施工作业。
分/子公司专业测量组和项目部测量人员应按本指导书中的分工要求，认真履行各自的监理职责，不得编造涂改原始测量记录；不得未经现场测量复核，而随意认可施工单位测量成果，签署验收合格意见；不得将己方测量成果随意提供给施工单位，使其成为他方施工放线依据和测量成果。
根据工程建设的需要，各项目部应依据本指导书中的管理规定，严格执行监理测量复核工作，对施工单位上报的需分/子公司复核的“施工测量报验申请”应及时通知分/子公司专业测量工程师进行测量复核；按照规定项目部要求分/子公司专业测量工程师进行测量复核时，应在要复核之日提前5天填写测量复核申请单(申请单附后)，测量工程师收到申请单后，应在2天之内予以答复明确日期，并要求项目部做好测量复核的准备工作。
4.3 测量仪器设备配备和管理要求分/子公司应配有不少于一套(组)相应等级的测量仪器设备，包括测角精度2"、测距精度2mm±2ppm×D以上的全站仪，标称精度不低于±1.5mm的水准仪和相匹配的测微器，以及其它附属配套的一些测量仪器设备；监理项目部应视工程规模配备测量精度分别在J2以上的经纬仪和DS3以上的水准仪，但一些特大型重点工程其监理项目部应配备相应等级的全站仪和高精度的水准仪等测量仪器设备。
测量监理人员应该爱护测量仪器设备，所有测量仪器设备应按建设部和国家测绘局有关规定，定期送交专业部门进行检定校准，并建立测量仪器设备运行记录和台帐。
根据测量仪器使用要求，专业测量人员应定期或不定期的对所使用的测量仪器设备进行检校，并进行必要的改正或送检，以确保仪器使用精度。
5 监理测量复核作业程序6, 监理测量复核作业方法和技术要求6.1 在工程建设初期专业测量监理人员应督促施工单位上报施工测量方案、测量人员上岗证书和仪器设备校验证书，并审核其符合性和有效性。
6.2 监理测量复核作业应有观测者和校核者。
6.3 工程控制测量监理复核方法和要求6.3.1 工程建设控制网包括施工首级控制网(点)和施工次级控制(点)。
工程建设控制网(点)的布设，应遵循从整体到局部、分级布网、逐级控制的原则。
各项建设工程首级控制网(点)是以专业测绘院(所)布设的测量控制网(点)或者规划红线桩点，作为该项建设工程的控制点；建设工程施工次级控制网(点)是以首级控制网(点)为基础，加密布设的次一级的控制网(点)。
6.3.2 建设工程控制测量分为平面控制测量和高程控制测量，针对一般性工程首级平面控制网的等级不得低于四等(包括四等)，工区内部施工平面控制网(次级加密控制)的等级不得低于二级(包括二级)，对于大型或特殊性建设工程控制网等级相应提高一个级别；平面控制网可以根据实地情况和工程建设之需要，布设成三角网、边角网或者导线网等形式。
建设工程高程控制测量采用水准测量方法观测，首级高程控制水准测量等级不得低于三等(包括三等)，施工次级高程控制水准测量等级不得低于四等(包括四等)。
平面、高程控制测量主要技术要求如下表1、2。
平面控制测量和高程水准测量的其它技术要求参照各有关测量技术规范执行。
6.3.3监理单位根据业主和《建设监理规范》的要求，对工程建设中所有测量控制网(点)，进行全面测量复核，并依据设计规定和有关测量规范评定其控制网测量成果精度，该项测量复核作业应由分/子公司测量组完成。
是否应对首次控制网进行复测，一般应视项目业主要求而定。
6.4 建(构)筑物测量放线和沉降观测监理复核方法和要求6.4.1 建(构)筑物施工监理测量复核内容及技术要求如下：a)建(构)筑物施工测量定位(灰线)测量复核，定位点位偏差≤±10mm；b)建(构)筑物基桩小样桩桩位测量复核，单桩(轴线桩)偏差≤±10mm，群桩(承台桩)偏差≤±20mm；c)建(构)筑物基桩(竣工)桩位测量复核，其偏差限值按有关规范或设计要求而定；4) 基础垫层上弹出的定位轴线测量复核，轴线长度偏差≤±15mm；d)首层(标高±0.00面)结构上的定位轴线测量复核，轴线长度偏差≤±10mm；e)其它各层上的上引定位轴线测量复核，轴线长度偏差≤±10mm；f)层内轴线测量复核以及各层标高引测复核，轴线偏差≤±10mm，标高偏差≤±5mm；g)建(构)筑物特殊部位定位测量复核，偏差限值按有关规范或设计要求而定；h)建(构)筑物测沉降(变形)测量复核，观测次数不少于3次，包括首次初始读数的观测，宜采用往返或闭合线路观测法，其闭合差≤±12L mm；i)高层(100米以上)建（构）筑物的垂直度测量复核，其倾斜率≤1/3000；j)高层建(构)筑物电梯井垂直度测量复核，其倾斜率≤1/3000。
6.4.2 对上述测量复核项目，应首先由施工单位提出申报，然后提请专业测量监理(或现场监理)进行复核，其中a)、d )、e)、i)和j)须由分/子公司专业测量监理进行复核，签署验收意见；b)、c）、f)、h)、g)、k)可由各项目部现场监理复核，并签署验收意见。
6.4.3 测量监理在从事测量工作中，应认真做好原始测量记录，并做好保存。
每次完成测量工作以后，认真细致地检查测量记录，需要计算整理和编写书面报告的测量项目，应做好计算和检查工作，并以书面的形式，按照《指导书》中各类测量表格的要求编写正式的书面报告，签署专业测量监理复核意见，并交现场监理项目部存档。
6.4.4 根据设计、建筑工程质量验收规范和相关工程建设测量规范，监理测量复核项目和要求如表3所示。
6.4.5 监理测量复核作业频率，其主要项目达到100%监理复核，一般次要项目监理复核不低于30%，具体复核内容如表4所示。
（供参考）7．监理测量记录表式测量放样复核记录表（A0）建(构)筑物工程首级控制网(平面)复核成果表(A1)建(构)筑物工程建筑控制网(平面)复核成果表(A2)建(构)筑物高程控制网(标高)复核成果表(A3)建(构)筑物工程施工轴线复核成果表(A4)建(构)筑物基础桩(小样桩)桩位复核记录（成果）表(A5)建（构筑物层内轴线复核记录（成果）表（A6）建(构)筑物沉降观测记录(成果)表(A7)建(构)筑物同一楼层层面标高复核成果表(A8)建(构)筑物垂直度(倾斜率)复核计算成果表(A9)建(构)筑物定位红线关系数据复核成果表(A10)表1 光电测距导线(平面)的主要技术要求表2 各等级水准测量的主要技术要求表3 建（构）筑物工程建设监理测量项目及精度限差要求说明：⑴金属结构、装配式钢筋混凝土结构、建筑物高度100～12或跨度30～36m（中误差：1/20000，±5″）；⑵15层房屋建筑物高度60～100m或跨度18～30m（中误差：1/10000，±10″）；⑶5～15层房屋建筑物高度15～60m或跨度6～18m（中误差：1/5000，±20″）；⑷5层房屋建筑物高度15m或跨度6m以下（中误差：1/3000，±30″）。
表4 监理测量复核作业内容、复核频率和测量限差表建筑工程监理测量复核作业申请单工程名称:作业编号：作业日期：工程监理测量复核记录表（A0）记录号：JKJL/C-25-2003-00 仪器型号：观测者：作业编号：测量项目：检定证书：记录者：作业日期：仅供学习与交流，如有侵权请联系网站删除谢谢11建(构)筑物工程首级控制网(平面)复核成果表(A1)记录号：JKJL/C-25-2003-01 仪器型号：观测者：编号：仅供学习与交流，如有侵权请联系网站删除谢谢12建(构)筑物工程建筑控制网(平面)复核成果表(A2) 记录号: 编号: 工程名称: 日期: 测量项目: 复核依据:建(构)筑物高程控制网(标高)复核成果表(A3)记录号: J 编号:工程名称: 日期:测量项目: 复核依据:建(构)筑物工程施工轴线复核成果表(A4) 记录号: 编号: 工程名称: 日期:测量项目: 复核依据:建(构)筑物基础桩(小样桩)桩位复核记录（成果）表(A5) 记录号：编号：项目名称：日期：建(构)筑物层内轴线复核记录（成果）表(A6) 记录号：编号：项目名称：日期：建(构)筑物沉降观测记录(成果)表(A7)建(构)筑物同一楼层层面标高复核成果表(A8) 记录号: 编号:工程名称: 日期:测量项目: 复核依据:建(构)筑物垂直度（倾斜率）计算成果表(A9) 记录号: 编号: 工程名称: 日期:测量项目: 复核依据: 仪器型号: 检定证书:建(构)筑物定位红线关系数据复核成果表(A10) 记录号: 编号: 工程名称: 日期:测量项目:复核依据:仪器型号: 检定证书:精品资料仅供学习与交流，如有侵权请联系网站删除谢谢21。
