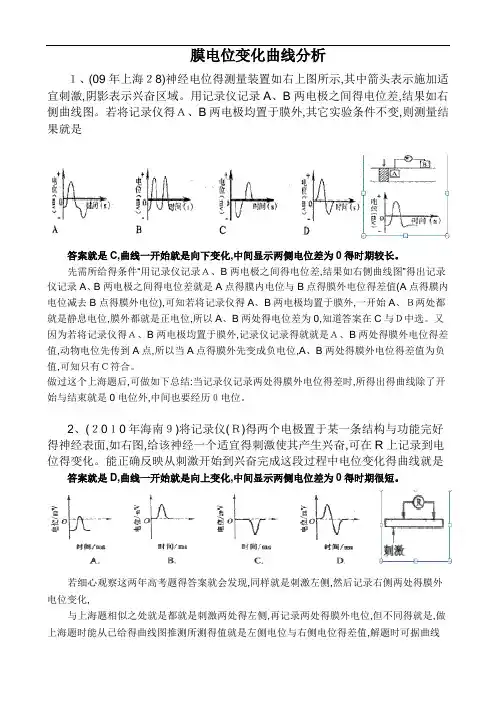

膜电位变化曲线分析

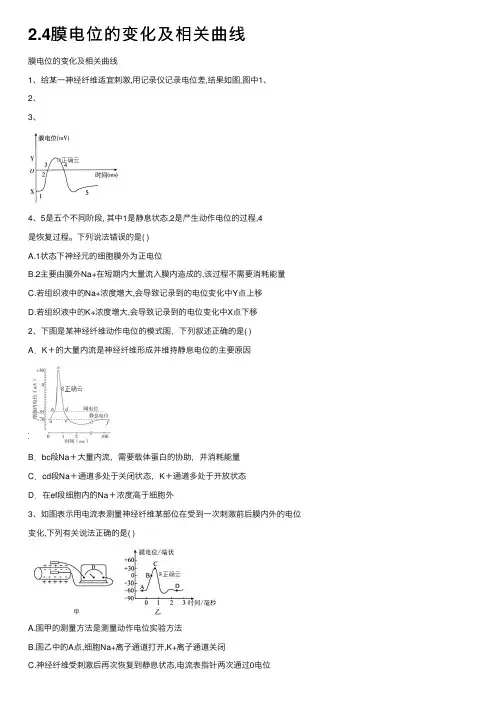

2.4膜电位的变化及相关曲线
2.4膜电位的变化及相关曲线膜电位的变化及相关曲线1、给某⼀神经纤维适宜刺激,⽤记录仪记录电位差,结果如图,图中1、2、3、4、5是五个不同阶段, 其中1是静息状态,2是产⽣动作电位的过程,4是恢复过程。
下列说法错误的是( )A.1状态下神经元的细胞膜外为正电位B.2主要由膜外Na+在短期内⼤量流⼊膜内造成的,该过程不需要消耗能量C.若组织液中的Na+浓度增⼤,会导致记录到的电位变化中Y点上移D.若组织液中的K+浓度增⼤,会导致记录到的电位变化中X点下移2、下图是某神经纤维动作电位的模式图，下列叙述正确的是( )A．K＋的⼤量内流是神经纤维形成并维持静息电位的主要原因B．bc段Na＋⼤量内流，需要载体蛋⽩的协助，并消耗能量C．cd段Na＋通道多处于关闭状态，K＋通道多处于开放状态D．在ef段细胞内的Na＋浓度⾼于细胞外3、如图表⽰⽤电流表测量神经纤维某部位在受到⼀次刺激前后膜内外的电位变化,下列有关说法正确的是( )A.图甲的测量⽅法是测量动作电位实验⽅法B.图⼄中的A点,细胞Na+离⼦通道打开,K+离⼦通道关闭C.神经纤维受刺激后再次恢复到静息状态,电流表指针两次通过0电位D.在完整的反射弧中,兴奋在神经纤维上的传导是双向的4、图1表⽰神经纤维上某点受到刺激后对膜外电位的测量,图2表⽰神经纤维某部位在受到⼀次刺激前后膜内外的电位变化。
相关叙述错误的是( )A.图1中在图⽰部位给予⼀刺激后,电流计指针偏转2次B.将图1电流计电极⼀个置于膜内,⼀个置于膜外,不给予刺激时指针也能偏转C.图1中神经纤维在未受到刺激时,电流计测得的电位为图2中的A点所⽰的电位即-60mVD.图2的C处为动作电位,此时膜外为负电位,膜内为正电位,这是Na+内流所致5、如图所⽰,神经纤维MB段距离长于MC段,在M处给以电刺激,在,B C处⽤电流计测其电位变化,电流计指针( )A.不动B.向左摆C.向右摆D.发⽣两次⽅向相反的摆动6、将离体的蛙坐⾻神经置于某溶液中,给予⼀定强度刺激后的电位变化，如图①→⑤所⽰，其中②、④的指针偏转到最⼤。

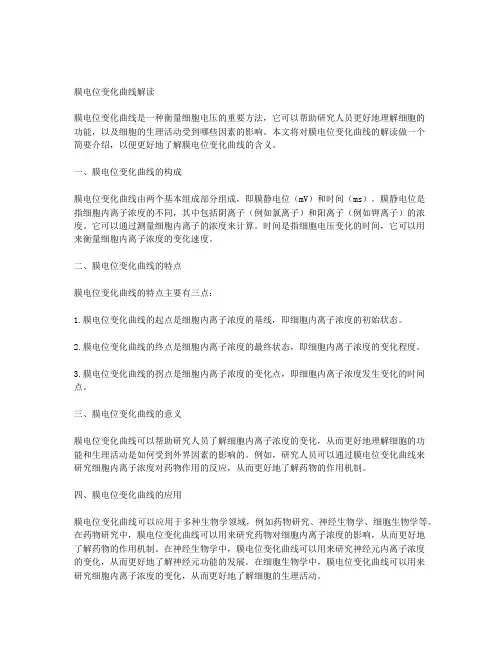

膜电位变化曲线解读
膜电位变化曲线解读膜电位变化曲线是一种衡量细胞电压的重要方法，它可以帮助研究人员更好地理解细胞的功能，以及细胞的生理活动受到哪些因素的影响。
本文将对膜电位变化曲线的解读做一个简要介绍，以便更好地了解膜电位变化曲线的含义。
一、膜电位变化曲线的构成膜电位变化曲线由两个基本组成部分组成，即膜静电位（mV）和时间（ms）。
膜静电位是指细胞内离子浓度的不同，其中包括阴离子（例如氯离子）和阳离子（例如钾离子）的浓度。
它可以通过测量细胞内离子的浓度来计算。
时间是指细胞电压变化的时间，它可以用来衡量细胞内离子浓度的变化速度。
二、膜电位变化曲线的特点膜电位变化曲线的特点主要有三点：1.膜电位变化曲线的起点是细胞内离子浓度的基线，即细胞内离子浓度的初始状态。
2.膜电位变化曲线的终点是细胞内离子浓度的最终状态，即细胞内离子浓度的变化程度。
3.膜电位变化曲线的拐点是细胞内离子浓度的变化点，即细胞内离子浓度发生变化的时间点。
三、膜电位变化曲线的意义膜电位变化曲线可以帮助研究人员了解细胞内离子浓度的变化，从而更好地理解细胞的功能和生理活动是如何受到外界因素的影响的。
例如，研究人员可以通过膜电位变化曲线来研究细胞内离子浓度对药物作用的反应，从而更好地了解药物的作用机制。
四、膜电位变化曲线的应用膜电位变化曲线可以应用于多种生物学领域，例如药物研究、神经生物学、细胞生物学等。
在药物研究中，膜电位变化曲线可以用来研究药物对细胞内离子浓度的影响，从而更好地了解药物的作用机制。
在神经生物学中，膜电位变化曲线可以用来研究神经元内离子浓度的变化，从而更好地了解神经元功能的发展。
在细胞生物学中，膜电位变化曲线可以用来研究细胞内离子浓度的变化，从而更好地了解细胞的生理活动。
总之，膜电位变化曲线是一种重要的衡量细胞电压的方法，它可以帮助研究人员更好地了解细胞的功能，以及细胞的生理活动受到哪些因素的影响。
膜电位变化曲线的应用范围广泛，可以应用于药物研究、神经生物学、细胞生物学等多个领域。
心脏膜电位变化曲线解读
心脏膜电位变化曲线解读
嘿，朋友们！今天咱要来聊聊这个超有意思的心脏膜电位变化曲线解读。
你知道吗，这就好比是心脏的一场奇妙“舞蹈”！
想象一下，心脏就像一个不知疲倦的小“舞者”，一直在跳动着。
而这个膜电位变化曲线呢，就是记录它舞蹈步伐的图谱。
比如说吧，当心脏开始兴奋时，那电位就像小火箭一样蹭地上升，这就好像舞者突然活力四射地跳跃起来！然后呢，又会有一段相对平稳的时期，就如同舞者在优美地保持着一个姿势。
每次看到这个曲线，我都忍不住惊叹，这小小的心脏怎么能这么神奇呢！就像一个精密的仪器在准确无误地运转着。
“哎呀呀，它可真了不起啊！”
咱再深入一点说，这个曲线里的每一个阶段都有着独特的意义。
就好像人生的不同阶段，有着不同的故事。
比如去极化阶段，那是心脏准备发力的时刻，多像我们在面对挑战时，深吸一口气准备全力以赴啊！“可不是嘛！”而复极化阶段呢，则像是一场激烈运动后的放松和恢复，多像我们在努力过后享受片刻的宁静。
在研究这个的过程中，我和我的小伙伴们经常会一起探讨。
“嘿，你看这个阶段像不像那次我们一起冲刺的时候？”“对啊对啊，太像了！”我们会因为一个新的发现而兴奋不已，也会因为一些疑惑而皱起眉头苦苦思索。
总之，心脏膜电位变化曲线真的是非常非常有趣！它就像是心脏的密码，等待着我们去破解。
所以啊，大家一定要好好了解一下，你会发现一个完全不一样的神奇世界！这绝对不是在吹牛哦，真的是太吸引人啦！相信我，你一旦开始了解，就会像我一样沉浸其中，无法自拔！。
2024届高三生物一轮复习练习：神经调节—电流偏转问题综合练习
欢迎补充！
3 不同表示方式的膜电位曲线图
时间膜电位变化 在某一位置，不同时刻的膜电位变化
3 不同表示方式的膜电位曲线图
位置膜电位变化 在某一时刻，不同位置的膜电位变化
3 不同表示方式的膜电位曲线图
【例】用离体枪乌贼巨大神经元为材料进行实验，得以下结果，图甲表示动作电 位产生过程，图乙表示神经冲动传导。下列说法正确的是（ ）
电流表偏转问题
1 膜电位的测量及变化曲线分析
两电极分别位于细胞膜两侧相同位 置
1 膜电位的测量及变化曲线分析
两电极分别位于细胞膜两侧不同位置(a、b两点)
1 膜电位的测量及变化曲线分析
两电极位于细胞膜同侧不同位置
2 兴奋传递中电流表指针的偏转问题
2 兴奋传递中电流表指针的偏转问题
【例】某生物实验小组研究兴奋在神经纤维上的传导以及在神经元a、b之间传递 的情况(注：L1和L2距离相等，电流计①两微电极的中点为a3，电流计②两微电极 分别位于a、b神经元上)。下列相关叙述正确的是( )
3 不同表示方式的膜电位曲线图
电流方向变化 在某一位置，不同时刻的电流方向变化
3 不同表示方式的膜电位曲线图
【例】任氏液是一种比较接近两栖动物内环境的液体，其主要成分为氯化钠，另外还含钾离子、 钙离子等其它离子。在任氏液中培养的坐骨神经腓肠肌标本，神经纤维在产生动作电位过程中， 钠、钾离子通过离子通道的流动造成的跨膜电流如下图所示<内向电流是指正离子由细胞膜外向膜 内流动，外向电流则相反），盐酸胺碘酮作为钾离子通道阻断剂被用来治疗某些心律失常性疾病， 下列说法正确的是（ ）
【答案】C 【分析】A、突触结构由突触前膜、突触间隙和突触后膜构成，A正确；B、刺激D 点，兴奋先到达距离微电流计近端，引起指针偏转一次，兴奋向距离微电流计较远 端传导时，之前兴奋部位恢复静息状态，指针发生与第一次相反方向的偏转，故肌 肉会收缩且电流表偏转2次，B正确；C、C点位于两电极之间的正中心，到微电流 计两端的距离相等，刺激C点，兴奋部位产生的局部电流传递至微电流计两端并同 时进入，指针不偏转，能说明兴奋在神经纤维上是双向传导，C错误；D、兴奋在 AC间以电信号形式传递，而在神经肌肉突触以化学信号传递，因突触延搁其传导 速度较慢，D正确。 故选D。
2025版高考生物一轮总复习选择性必修1微专题9膜电位的测量及电流表指针偏转问题课件
4．(2023·湖南宁乡市教育研究中心模拟预测)下图是反射弧的局部 结构示意图。适宜强度电刺激b点(b点为电表②两接线端之间的中点)， 检测各位点电位变化。图中的神经元均释放兴奋性神经递质。下列有关 说法正确的是( D )
A．刺激图中的b点时出现肌肉收缩属于条件反射 B．轴突膜外侧局部电流的方向与兴奋传导方向相同 C．兴奋由b传向a时，将发生“化学信号→电信号→化学信号”的 转换 D．刺激图中的b点时，将出现肌肉收缩、电表①和电表②均不偏转 的现象
Na＋浓度升高，动作电位峰值
升高 外界 Na＋浓度只影响动作电位Na＋浓度降低，动作电位峰值
降低
题型二 电流表指针偏转问题 1．指针偏转原理 下面图中a点受刺激产生动作电位“ ”后，该动作电位沿神经 纤维传导依次通过“a→b→c→c右侧”时灵敏电位计的指针变化细化 图：
2．在神经纤维上
①刺激a点，b点先兴奋，d点后兴奋，电位计指针发生两次方向相 反的偏转。
2．研究人员利用电压钳技术改变枪乌贼神经纤维膜电位，记录离 子进出细胞引发的膜电流变化，结果如图所示，图a为对照组，图b和图 c分别为通道阻断剂TTX、TEA处理组。
下列叙述正确的是( A ) A．TEA处理后，只有内向电流存在 B．外向电流由Na＋通道所介导 C．TTX处理后，外向电流消失 D．内向电流结束后，神经纤维膜内Na＋浓度高于膜外
②刺激c点(bc＝cd)，b点和d点同时兴奋，电位计指针不发生偏转。
3．在神经元之间
(1)刺激b点，由于兴奋在突触间的传递速度小于在神经纤维上的传 导速度，a点先兴奋，d点后兴奋，电位计发生两次方向相反的偏转。
(2)刺激c点，兴奋不能传至a点，a点不兴奋，d点可兴奋，电位计只 发生一次偏转。
对|点|落|实 1．(2024·湖南长沙高三统考考前演练)图1表示神经纤维在静息和兴 奋状态下K＋跨膜运输的过程，其中甲为某种载体蛋白，乙为通道蛋 白，该通道蛋白是横跨细胞膜的亲水性通道。图2表示兴奋在神经纤维 上的传导过程。
膜电位变化曲线分析
膜电位变化曲线分析１、(09年上海２8)神经电位得测量装置如右上图所示,其中箭头表示施加适宜刺激,阴影表示兴奋区域。
用记录仪记录A、B两电极之间得电位差,结果如右侧曲线图。
若将记录仪得Ａ、B两电极均置于膜外,其它实验条件不变,则测量结果就是答案就是C,曲线一开始就是向下变化,中间显示两侧电位差为0得时期较长。
先需所给得条件“用记录仪记录Ａ、B两电极之间得电位差,结果如右侧曲线图”得出记录仪记录A、B两电极之间得电位差就是A点得膜内电位与B点得膜外电位得差值(A点得膜内电位减去B点得膜外电位),可知若将记录仪得A、B两电极均置于膜外,一开始A、Ｂ两处都就是静息电位,膜外都就是正电位,所以A、B两处得电位差为0,知道答案在C与Ｄ中选。
又因为若将记录仪得Ａ、B两电极均置于膜外,记录仪记录得就就是Ａ、B两处得膜外电位得差值,动物电位先传到A点,所以当A点得膜外先变成负电位,A、B两处得膜外电位得差值为负值,可知只有Ｃ符合。
做过这个上海题后,可做如下总结:当记录仪记录两处得膜外电位得差时,所得出得曲线除了开始与结束就是0电位外,中间也要经历０电位。
2、(２0１0年海南９)将记录仪(Ｒ)得两个电极置于某一条结构与功能完好得神经表面,如右图,给该神经一个适宜得刺激使其产生兴奋,可在R上记录到电位得变化。
能正确反映从刺激开始到兴奋完成这段过程中电位变化得曲线就是答案就是D,曲线一开始就是向上变化,中间显示两侧电位差为0得时期很短。
若细心观察这两年高考题得答案就会发现,同样就是刺激左侧,然后记录右侧两处得膜外电位变化,与上海题相似之处就是都就是刺激两处得左侧,再记录两处得膜外电位,但不同得就是,做上海题时能从已给得曲线图推测所测得值就是左侧电位与右侧电位得差值,解题时可据曲线就是应先向下还就是应先向上,初定就是哪几个选项正确。
海南题没有给出两侧电位得变化曲线,推测不出所测得值就是左侧电位与右侧电位得差值还就是右侧电位与左侧电位得差值,所以不能从应先向下还就是应先向上,但可以根据所得出得曲线除了开始与结束就是０电位外,中间也要经历0电位直接选出Ｄ选项、若细心观察这两年高考题得答案就会发现,09年上海题给得答案就是C,曲线一开始就是向下变化,中间显示两侧电位差为0得时期较长,20１0年海南给得答案就是D,曲线一开始就是向上变化,中间显示两侧电位差为0得时期很短。
模型20 兴奋传导过程中膜电位变化分析-备战2018年高考生物之模型解题法 含解析 精品
1．下列有关兴奋在反射弧中传导过程中的描述，正确的是A．反射活动进行时，兴奋在神经纤维上的传导是双向的B．内环境Na+浓度增大则神经元的静息电位减小C．突触后神经兴奋时Na+被动运输到突触后膜内D．神经元释放的乙酰胆碱需经血液运输而发挥作用【答案】C【解析】本题考查兴奋在反射弧中传导相关知识。
在完成反射活动的过程中，兴奋在神经纤维上的传导方向是单向的，而在突触的传递方向是单向的，A错误；静息时，K+外流，造成膜两侧的电位表现2．将电极插入如图所示中C和D两点的细胞膜内，中间接记录仪（电流左进右出为+），当刺激A点后，检测到的结果应是【答案】C【解析】本题考查的是神经调节的相关知识。
根据题意和图示分析可知：由于兴奋在神经元之间的传递是单向的，所以信号在神经细胞间传导时，只能从C传递到D。
因为刺激A点，兴奋可先后传到C点和D点，因为电极插入的是膜内，故兴奋到达C点时，C点膜内变为正电位，电荷从左向右通过电流计，此时测得电位为正，然后C点膜内恢复原来的负电位，测得电位变为0，兴奋到达D点时，D点膜内变为正电位，电荷从右向左通过电流计，此时测得电位为负，然后D点膜内恢复原来的负电位，测得电位变为0。
突触处传递有时间延迟，所以有间隔，C图正确。
本题选C。
3．科学家用枪乌贼的神经纤维进行实验（如图甲），记录在不同钠离子浓度的盐溶液（0.1%、0.5%、1%）中神经纤维产生兴奋的膜电位（简称“动作电位”，如图乙），据图分析下列问题：（1）神经纤维主要是由神经元的轴突和长的树突所组成，在反射弧中通常充当。
枪乌贼受到外界刺激后，兴奋在其体内神经纤维上的传导方向为（填“单向”或“双向”）。
（2）图乙中曲线X，Y，Z所对应的盐溶液浓度分别为，三条曲线峰值的大小主要决定于。
AB段的变化主要是离子跨膜转移所引起的，B点时神经纤维的膜内外是否存在电位差？（填“是”或“否”）。
C点后神经纤维膜内外的电位状态是。
（3）如果将图甲中电极两端同时置于神经纤维的膜内，图乙中A点的值应为。
【高三生物一轮复习】膜电位变化的模型构建及相关实验探究
(2)分离甲的右后肢坐骨神经，假如用某种特殊方法阻断了传入神经，再将甲的右 后趾浸入 0.5% 硫酸溶液中，不出现屈肌反射，则说明___________。
栏目导航
28
(4)用简便的实验验证兴奋能在神经纤维上双向传导，而在反射弧中只能单向传递。 你的实验方法和现象：
_______________________________________________________________ __________________________________________________________。 解析：(1)据图分析，图中表示效应器的结构是传出神经末梢及其支配的骨骼肌。 (2)手指不小心碰到针尖会立即缩回，属于非条件反射，中枢位于脊髓；当医生用针刺其 手指皮肤取血化验时，手指可以不缩回，是条件反射，其高级中枢位于大脑皮层，低级 中枢位于脊髓，此现象可以说明低级中枢受相应的高级中枢的调控。
[评题]——用素养 该题通过用电表测量神经纤维某部位在受到一次刺激前后膜内外的电位变化的分 析，考查了核心素养中的生命观念与科学化曲线图的分析
栏目导航
7
对于电位差变化曲线的识别与分析，应从以下两点入手： (1)看起点：如果起点位于横轴上，即起点电位差为 0，说明电位仪的两个电极位于 神经纤维细胞膜的同侧，如图 2 所示；如果起点位于纵轴上(一般对应负电位)，说明电 位仪的两个电极位于神经纤维细胞膜的两侧，如图 1 所示。 (2)看峰值个数：如图 1 所示，刺激一次只出现一个峰值(C 点)，峰值对应的电位差 与初始值(对应 A 点)刚好位于横轴两侧，说明形成了动作电位；如果 A、C 位于同侧， 则未形成动作电位。
膜电位变化曲线解读汇总
膜电位变化曲线解读汇总
膜电位变化曲线是一种用来描述神经细胞在兴奋过程中电位变化的图形。
它通常由时间作为横轴，膜电位作为纵轴绘制而成。
膜电位是指神经细胞膜上正负离子分布不平衡引起的电势差。
1. 静息状态：膜电位在静息状态下保持稳定，称为静息电位。
通常为-70毫伏，表示细胞内负电荷多于细胞外。
2. 外界刺激：当有外界刺激作用于神经细胞时，膜电位会发生改变。
刺激可以是化学物质、电流、光线等。
3. 外界刺激引起的膜电位变化：外界刺激会引起细胞膜上的离子通道打开或关闭，导致离子内外浓度的平衡发生了改变，从而引起膜电位的变化。
通常有两个主要的阶段：
a. 去极化（depolarization）阶段：膜电位从静息电位开始升高，向零电位或正电位靠近。
这是由于细胞膜上的钠离子通道打开，导致钠离子从细胞外流入细胞内，使细胞内负电荷减少。
b. 复极化（repolarization）阶段：膜电位从去极化阶段的高
点开始下降，恢复到静息电位附近。
这是由于钠离子通道关闭，钾离子通道打开，使钾离子从细胞内流出，恢复细胞内负电荷的多少。
4. 动作电位（action potential）：在外界刺激引起的膜电位变
化过程中，若膜电位超过一定阈值（通常为-55毫伏），则会
引发一系列复杂的离子通道打开和关闭过程，导致膜电位快速
变化到正电位，然后恢复到静息电位。
这个电位变化的过程就是动作电位。
动作电位通常持续几毫秒。
膜电位变化曲线可以帮助研究人员了解神经细胞的兴奋过程，探索神经信号传递的机制。
它对于理解神经疾病、药物作用以及神经系统的功能都具有重要意义。
专题6 个体生命活动的调节 精研重难点(二) 兴奋的产生、传导与膜电位变化曲线分析
(二)兴奋传导与电流计指针偏转问题 1．验证兴奋在神经纤维上的双向传导
2．验证兴奋在神经元之间的单向传递
从“宽度”上拓展训练 1．(2021·湖北高考)正常情况下，神经细胞内K＋浓度约为150 mmol·L－1，胞外
液约为4 mmol·L－1。细胞膜内外K＋浓度差与膜静息电位绝对值呈正相关。 当细胞膜电位绝对值降低到一定值(阈值)时，神经细胞兴奋。离体培养条 件下，改变神经细胞培养液的KCl浓度进行实验。下列叙述正确的是( ) A．当K＋浓度为4 mmol·L－1时，K＋外流增加，细胞难以兴奋 B．当K＋浓度为150 mmol·L－1时，K＋外流增加，细胞容易兴奋 C．K＋浓度增加到一定值(<150 mmol·L－1)，K＋外流增加，导致细胞兴奋 D．K＋浓度增加到一定值(<150 mmol·L－1)，K＋外流减少，导致细胞兴奋
[解析] 根据兴奋传递的方向为③→④，则①处恢复静息电位，为K＋外 流，②处Na＋内流，A错误；动作电位沿神经纤维传导时，其电位变化总是一 样的，不会随传导距离而衰减，B正确；该反射弧中，兴奋在神经纤维上的 传导是单向的，由轴突传导到轴突末梢，即向右传播出去，C正确；将电表 的两个电极置于③④处时，由于神经冲动会使神经上不同点产生电位差，指 针会发生偏转，D正确。
专题6 个体生命活动调节
精研重难点(二) 兴奋的产生、传导与膜电位变化曲线分析
从“高度”上研究高考
[典例] (2022·浙江6月选考)听到上课铃声，同学们立刻走进教室，这一行为与神经调节
有关。该过程中，其中一个神经元的结构及其在某时刻的电位如图所示。下列关于该过程
的叙述，错误的是
()
A．此刻①处Na＋内流，②处K＋外流，且两者均不需要消耗能量 B．①处产生的动作电位沿神经纤维传播时，波幅一直稳定不变 C．②处产生的神经冲动，只能沿着神经纤维向右侧传播出去 D．若将电表的两个电极分别置于③④处，指针会发生偏转
2022届新教材高考生物一轮复习知识能力提升7神经调节中电位指针及兴奋传导与传递的相关实验探究含解析
神经调节中电位、指针及兴奋传导与传递的相关实验探究一、神经纤维上膜电位变化曲线分析1．膜电位的测量测量方法测量图解测量结果电表两极分别置于膜两侧电表两极都置于膜外2.膜电位变化曲线解读(以电表两极分别置于膜两侧为例)(1)曲线表示膜两侧电位差的变化情况。
(2)a点：静息电位、外正内负，K＋通道稍微打开，K＋的进(Na－K泵)和出(K＋外流)动态平衡。
(3)b点：零电位，动作电位形成过程中，Na＋通道开放使Na＋内流。
(4)bc段：动作电位形成过程中、外负内正，Na＋通道继续开放。
(5)c点：动作电位峰值(最大值)。
(6)cd段：静息电位恢复过程中，K＋通道彻底开放，K＋外流。
(7)de段：通过Na－K泵恢复静息状态。
【典例1】(2020·日照模拟)某神经纤维静息电位的测量装置及结果如图1所示，其中甲位于膜内，乙位于膜外，图2是将同一测量装置的微电极均置于膜外。
相关叙述正确的是( )A．图1中K＋浓度甲处比乙处低B．图2测量装置所测电压为＋70mVC．图2中若在①处给予适宜刺激(②处未处理)，电表的指针会发生两次偏转D．图2中若在③处给予适宜刺激，②处用药物阻断电流通过，则测不到电位变化解析：(1)图1中两个微电极一个在膜内，一个在膜外，测得的膜电位是外正内负的静息电位，在静息时，K＋的分布是内高外低。
(2)图2是将同一测量装置的微电极均置于膜外，且没有兴奋传导，则图2测量装置所测电压为0 mV；若在①处给予适宜刺激，由于②处未处理，局部电流先传导到左侧微电极，后传导到右侧微电极，所以电表指针发生两次偏转。
(3)图2中若在③处给予适宜刺激，②处用药物阻断电流通过，则当兴奋传导到右侧微电极时能测到电位变化，电表指针会偏转一次。
答案：C(1)形成静息电位时K＋的外流和形成动作电位时Na＋的内流，都是顺浓度梯度完成的，均不需要消耗能量，即运输方式为协助扩散。
(2)在处于静息电位和动作电位时，神经纤维膜内外两侧具有电位差，膜两侧的零电位差出现在动作电位形成的过程中。
膜电位变化曲线分析
膜电位变化曲线分析1、(０9年上海２8)神经电位得测量装置如右上图所示,其中箭头表示施加适宜刺激,阴影表示兴奋区域、用记录仪记录Ａ、B两电极之间得电位差,结果如右侧曲线图。
若将记录仪得Ａ、B两电极均置于膜外,其它实验条件不变,则测量结果就是答案就是Ｃ,曲线一开始就是向下变化,中间显示两侧电位差为0得时期较长。
先需所给得条件“用记录仪记录A、Ｂ两电极之间得电位差,结果如右侧曲线图”得出记录仪记录Ａ、B两电极之间得电位差就是Ａ点得膜内电位与Ｂ点得膜外电位得差值(Ａ点得膜内电位减去B点得膜外电位),可知若将记录仪得A、B两电极均置于膜外,一开始A、B两处都就是静息电位,膜外都就是正电位,所以A、B两处得电位差为0,知道答案在Ｃ与Ｄ中选。
又因为若将记录仪得A、B两电极均置于膜外,记录仪记录得就就是Ａ、B两处得膜外电位得差值,动物电位先传到Ａ点,所以当Ａ点得膜外先变成负电位,A、B两处得膜外电位得差值为负值,可知只有C符合。
做过这个上海题后,可做如下总结:当记录仪记录两处得膜外电位得差时,所得出得曲线除了开始与结束就是0电位外,中间也要经历0电位、ﻫ2、(2０10年海南9)将记录仪(R)得两个电极置于某一条结构与功能完好得神经表面,如右图,给该神经一个适宜得刺激使其产生兴奋,可在R上记录到电位得变化。
能正确反映从刺激开始到兴奋完成这段过程中电位变化得曲线就是答案就是D,曲线一开始就是向上变化,中间显示两侧电位差为0得时期很短。
若细心观察这两年高考题得答案就会发现,同样就是刺激左侧,然后记录右侧两处得膜外电位变化,与上海题相似之处就是都就是刺激两处得左侧,再记录两处得膜外电位,但不同得就是,做上海题时能从已给得曲线图推测所测得值就是左侧电位与右侧电位得差值,解题时可据曲线就是应先向下还就是应先向上,初定就是哪几个选项正确。
海南题没有给出两侧电位得变化曲线,推测不出所测得值就是左侧电位与右侧电位得差值还就是右侧电位与左侧电位得差值,所以不能从应先向下还就是应先向上,但可以根据所得出得曲线除了开始与结束就是０电位外,中间也要经历０电位直接选出Ｄ选项。
专题五膜电位变化曲线解读
膜电位变化曲线解读答题必备：一．膜电位变化曲线解读1.离体神经纤维某一部位受到适宜刺激时，受刺激部位细胞膜两侧会出现暂时性的电位变化，产生神经冲动。
如图为该部位受刺激前后，膜两侧电位差的变化。
（1）a点（ab段）静息电位，K+外流（协助扩散），K+外流到达平衡时，膜内K+仍高于膜外。
（2）bc段形成动作电位，Na+内流(协助扩散)，当电位达到阈值时，动作电位才能产生，只有刺激足够强，才能超过阈值产生动作电位。
（3）c点是零电位，内外无电位差。
（4）cd段动作电位形成过程，足量Na+内流至平衡，此时仍是膜外Na+浓度高于膜内，膜电位逆转。
（5）d为动作电位峰值，与膜内外Na+浓度差有关。
（6）de段静息电位的恢复，K+顺浓度梯度外流。
（7）ef段，将此前内流的Na+泵出细胞，外流的K+泵入细胞，维持Na+浓度外高内低，K+浓度外低内高，此过程需要钠—钾泵参与，是主动运输，需要消耗能量。
提示：1.形成静息电位时的K+外流和形成动作电位时的Na+内流,都是顺浓度梯度进行的,均不需要消耗能量,即运输方式为协助扩散。
2.在处于静息电位和动作电位时,神经纤维膜内外两侧具有电位差,膜两侧的零电位差出现在动作电位形成过程和静息电位恢复过程中。
3.通过钠一钾泵恢复静息电位状态的过程实质是Na+、K+回流的过程,其运输方式为主动运输。
钠一钾泵(也称钠钾转运体)的化学本质是蛋白质，能进行Na+和K+间的交换。
每消耗一个ATP 分子，逆浓度梯度泵出3个Na+和泵入2个K+。
Na+从细胞膜内运输到细胞膜外,使细胞外部呈高Na+的状态；K+从细胞膜外运输到细胞膜内,使得细胞内部保持高K+的状态。
二．细胞外液中Na+、K+浓度变化与静息电位、动作电位关系分析：提示：1.静息电位产生过程中,当K+外流达到平衡时,膜内的K+浓度仍高于膜外。
2.动作电位达到峰值时,Na+内流达到平衡,膜外的Na+浓度仍高于膜内。
典型例题：神经纤维受到刺激时，主要是Na＋内流，使膜电位由内负外正变为内正外负，恢复静息电位时，主要是K+外流，使膜电位恢复为内负外正，这一周期性的电位变化称为动作电位，如图1所示。
不同位置内外上膜电位的变化曲线
一、介绍近年来，电生理学领域的研究得到了快速发展，其中电位变化曲线的测定是其中一个重要的研究方向。
不同位置的膜电位变化曲线对于了解细胞内外环境的变化以及电活动的特征具有重要意义。
本文将针对不同位置内外上膜电位的变化曲线进行详细探讨。
二、内外上膜电位的基本概念1. 内外上膜电位的定义内外上膜电位是指细胞膜两侧在不同离子浓度和不同离子通道状态下所形成的电位差。
一般情况下，细胞内部对于阴离子相对富集，而细胞外部对于阳离子相对富集，这种离子分布差异导致了细胞膜内外电位的形成。
2. 内外上膜电位的重要性内外上膜电位是维持细胞正常功能和动态活动的重要基础。
正常的内外上膜电位差能够维持细胞的稳态，对于细胞内外物质交换、信号传导等起着关键作用。
三、不同位置内外上膜电位的变化曲线1. 水平细胞内外上膜电位的变化曲线在水平细胞中，观察其内外上膜电位变化曲线，一般表现为较为稳定的极化状态。
这种极化状态能够维持细胞功能的正常运作。
2. 神经元内外上膜电位的变化曲线在神经元内外上膜电位的变化曲线中，常常出现兴奋态和抑制态的交替变化，这种交替变化与神经元的兴奋性和传导特性密切相关。
3. 肌肉细胞内外上膜电位的变化曲线肌肉细胞内外上膜电位的变化曲线呈现出与神经元类似的兴奋态和抑制态交替变化，但具有特定的节律性和频率特性。
四、内外上膜电位变化曲线的调控及意义1. 离子通道的作用内外上膜电位的变化和稳态受到离子通道的调控。
不同类型的离子通道在内外上膜电位的变化过程中发挥着重要的作用，这些离子通道的开放和关闭是内外上膜电位变化的关键。
2. 内外上膜电位与细胞功能的关联不同位置内外上膜电位的变化曲线与细胞功能密切相关，它直接影响了细胞的代谢、分泌、传导等功能特征。
3. 内外上膜电位变化曲线的生理病理意义内外上膜电位变化曲线的异常与多种疾病的发生发展有密切关系。
对于内外上膜电位变化曲线的研究能够为治疗相关疾病提供理论基础。
五、结论不同位置内外上膜电位的变化曲线反映了细胞膜内外环境的特点和细胞功能的特异性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
膜电位变化曲线分析
1、(09年上海28)神经电位的测量装置如右上图所示,其中箭头表示施加适宜刺激,阴影表示兴奋区域。
用记录仪记录A、B两电极之间的电位差,结果如右侧曲线图。
若将记录仪的A、B两电极均置于膜外,其它实验条件不变,则测量结果就是
答案就是C,曲线一开始就是向下变化,中间显示两侧电位差为0的时期较长。
先需所给的条件“用记录仪记录A、B两电极之间的电位差,结果如右侧曲线图”得出记录仪记录A、B两电极之间的电位差就是A点的膜内电位与B点的膜外电位的差值(A点的膜内电位减去B点的膜外电位),可知若将记录仪的A、B两电极均置于膜外,一开始A、B两处都就是静息电位,膜外都就是正电位,所以A、B两处的电位差为0,知道答案在C与D中选。
又因为若将记录仪的A、B两电极均置于膜外,记录仪记录的就就是A、B两处的膜外电位的差值,动物电位先传到A点,所以当A点的膜外先变成负电位,A、B两处的膜外电位的差值为负值,可知只有C符合。
做过这个上海题后,可做如下总结:当记录仪记录两处的膜外电位的差时,所得出的曲线除了开始与结束就是0电位外,中间也要经历0电位。
2、(2010年海南9)将记录仪(R)的两个电极置于某一条结构与功能完好的神经表面,如右图,给该神经一个适宜的刺激使其产生兴奋,可在R上记录到电位的变化。
能正确反映从刺激开始到兴奋完成这段过程中电位变化的曲线就是答案就是D,曲线一开始就是向上变化,中间显示两侧电位差为0的时期很短。
若细心观察这两年高考题的答案就会发现,同样就是刺激左侧,然后记录右侧两处的膜外电位变化,
与上海题相似之处就是都就是刺激两处的左侧,再记录两处的膜外电位,但不同的就是,做上海题时能从已给的曲线图推测所测的值就是左侧电位与右侧电位的差值,解题时可据曲线
就是应先向下还就是应先向上,初定就是哪几个选项正确。
海南题没有给出两侧电位的变化曲线,推测不出所测的值就是左侧电位与右侧电位的差值还就是右侧电位与左侧电位的差值,所
以不能从应先向下还就是应先向上,但可以根据所得出的曲线除了开始与结束就是0电位外,
中间也要经历0电位直接选出D选项。
若细心观察这两年高考题的答案就会发现,09年上海题给的答案就是C,曲线一开始就是向下变化,中间显示两侧电位差为0的时期较长,2010年海南给的答案就是D,曲线一开始就是向上变化,中间显示两侧电位差为0的时期很短。
由于上海题时所测的值就是左侧电位与右侧电位的差值,可见海南题所测的值就是右侧电位与左侧电位的差值,这样就不难解释上海题曲
线一开始就是向下变化,海南题曲线一开始就是向上变化。
按教材,刺激神经左侧某处时,记录右侧两处膜外电位的变化图应如下图所示
不难瞧出,图②与图③之间应还有一个图,应由五个图表示,这五个图只能由下图(一)或图(二)表示:
就09年上海题而言,若这五个图由图(一)所示,由于图(一)的①、③、⑤三处的A、B两处的电位变化完全相同,所以表示A的膜内电位与B的膜外电位差的曲线应有三处就是负值,而题中的表示A的膜内电位与B的膜外电位差的曲线只有首末两处就是负值,不符合,故这五个图由图(二)所示。
当两侧的兴奋传导如图(一)所示时,记录两处膜外电位变化的曲线中间就是0的时间可以维持较长的时间,当两侧的兴奋传导如内(二)所示时,记录两处膜外电位变化的曲线中间就是0的时间只可以维持较短的时间,有关09年上海题的两侧的兴奋传导应如图(二)所示,曲线中间就是0的时间只可以维持较短的时间,2010年海南题曲线中间就是0的时间很短,就是否就是对09年上海题的修正。
可见这两个图的兴奋在两点间的传导只有第3个图不同,图(一)的图3两处都就是静息电位,图(二)的图③两处都就是动作电位。
就09年上海题而言,若这五个图由图(一)所示,由于图(一)的1 、3 、5三处的A、B两处的电位变化完全相同,所以表示A的膜内电位与B的膜外电位差的曲线应有三处就是负值,而题中的表示A的膜内电位与B的膜外电位差的曲线只有首末两处就是负值,不符合,故这五个图由图(二)所示。
当两侧的兴奋传导如图(一)所示时,记录两处膜外电位变化的曲线中间就是0的时间可以维持较长的时间,当两侧的兴奋传导如内(二)所示时,记录两处膜外电位变化的曲线中间就是0的时间只可以维持较短的时间,有关09年上海题的两侧的兴奋传导应如图(二)所示,曲线中间就是0的时间只可以维持较短的时间,2010年海南题曲线中间就是0的时间很短,就是否就是对09年上海题的正。
需要说明一下,无论兴奋就是按图(一)传导,还就是兴奋按图(二)传导,所记录的两处的膜外的电位差变化可以就是相同的,不能据两处的膜外的电位差变化曲线推测出兴奋就是按图(一)传导,还就是兴奋按图(二)传导。
兴奋就是按图(一)传导与兴奋按图(二)传导,所记录的某处的膜内的电位与另一处的膜外电位的电位差却就是不相同的,据此可推出所记录就是某处的膜内的电位与另一处的膜外电位的电位差还就是另处的膜外的电位与某处的膜内电位的电位差,可以推测出兴奋就是按图(一)传导,还就是兴奋按图(二)传导。
还可以总结出按图(一)传导,还就是兴奋按图(二)传导,具体情况取决于兴奋区域大小、两测量电极之间的距离以及动作电位传导速度三者之间的关系。
当两个
测量电极之间的间隔距离较大或动作电位传导速度较小,就可以用图(一)表示,当两个测量电极之间的间隔距离较小或动作电位传导速度较大,就可以用上图(二)表示,09年上海题只能用图(二)解释所给定的电位变化曲线。
用图(二)解释所给定的电位变化曲线时,两处的动作电位就是先后产生的,在这种情况下两处的膜外维持等电位的时间应该很短,就就是海南题的D选项。
单就两处的膜外维持等电位的时间长短而言,图(一)可得到上海C,图(二)可得出海南D及上海D。
小狗啃骨头 : 1、电表的偏转问题
我承认电表的偏转方向主要取决于电表内部的线圈缠绕方式。
但就是默认的电表就是这样的:电流从正接线柱流入时,表现为正值,指针向右偏转;电流从负接线柱流入时,表现为负值,指针向左偏转。
在各种版本的教材中,都就是电表先向左偏转,这表明有电流从负接线柱流入。
在人教版的教材中,由于左侧(靠近刺激的一侧)的膜外电位首先变为负值,所以电流的方向就是从右侧流向左侧。
由此可知,右侧就是电表负接线柱,左侧就是电表正接线柱。
2、示波器的问题
示波器的连接方式不同,也会导致不同的测量结果。
如果示波器的正接线柱连接在右侧(远离刺激的一侧,在“冰河”老师提供的链接中可以瞧到就就是这样连接的),那么就可以得到王玢主编的生理学中的图像。
3、王玢主编教材中存在的矛盾
既然电表测量时,电表的正接线柱放置在靠近刺激的一侧,负接线柱放置在远离刺激的一侧;而示波器测量时,正接线柱放置在远离刺激的一侧,负接线柱放置在靠近刺激的一侧。
这难道不就是自相矛盾不？
指针左偏转(负值)就代表电流从负接线柱流入,指针右偏转(正值)就代表电流从正接线柱流入,电流表通常左侧就是正接线柱,右侧就是负接线柱。
因此电表图像就是在一种默认状态下得到的。
