电脑剥线机设备操作说明书

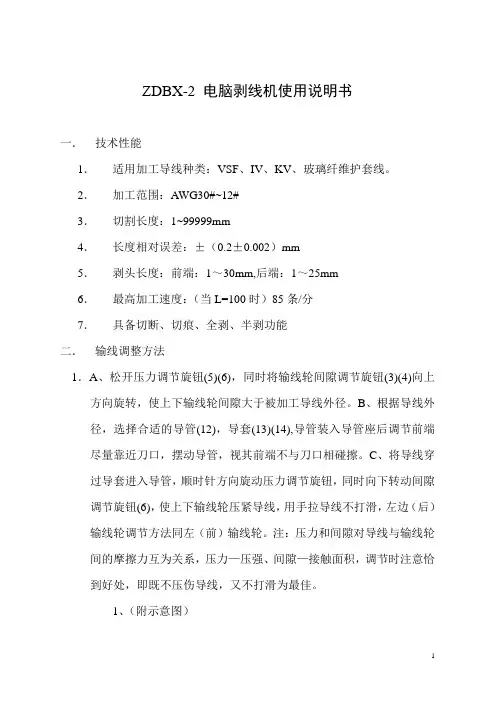

ZDBX-2型电脑剥线机使用说明书
ZDBX-2 电脑剥线机使用说明书一．技术性能1．适用加工导线种类：VSF、IV、KV、玻璃纤维护套线。
2．加工范围：AWG30#~12#3．切割长度：1~99999mm4．长度相对误差：±（0.2±0.002）mm5．剥头长度：前端：1～30mm,后端：1～25mm6．最高加工速度：（当L=100时）85条/分7．具备切断、切痕、全剥、半剥功能二．输线调整方法1．A、松开压力调节旋钮(5)(6)，同时将输线轮间隙调节旋钮(3)(4)向上方向旋转，使上下输线轮间隙大于被加工导线外径。
B、根据导线外径，选择合适的导管(12)，导套(13)(14),导管装入导管座后调节前端尽量靠近刀口，摆动导管，视其前端不与刀口相碰擦。
C、将导线穿过导套进入导管，顺时针方向旋动压力调节旋钮，同时向下转动间隙调节旋钮(6)，使上下输线轮压紧导线，用手拉导线不打滑，左边（后）输线轮调节方法同左（前）输线轮。
注：压力和间隙对导线与输线轮间的摩擦力互为关系，压力—压强、间隙—接触面积，调节时注意恰到好处，即既不压伤导线，又不打滑为最佳。
1、（附示意图）(1)(2)输线轮间隙调旋钮(3)(4)上下轮间隙调节盘(5)(6)上下轮压力调节旋钮(7)(8)左侧滚轮(9)(10)右侧滚轮(11)刀架(12)导管(13)(14)导套(15)校直器2、机器后视3、校直器（旧说明书P5）三．程序设定和调整方法1.开机：按照红色急停旋钮所示方向转动旋钮，使之升起，再拨动船型电源开关至“通电”，此时指示灯和显示屏背光亮，表示通电。
2.设定（1）键的种类1、键“A、B、C、D、JD、SUM、TOT、求助、增加、减少补偿、确认求助用以显示液晶显示屏上相对应的数字。
II、键“切断、点动、复位、启动、继续、停机用以操作剥线机的动作。
III、键0～9用以输入数字。
（2）设定加工程序首先在显示屏上输入加工数据。
以下图为例：导线线号为AWG#30、全剥。
列全自动电脑剥线机使用说明书瑞安市赛威特电子设备厂
S W T系列全自动电脑剥线机使用说明书瑞安市赛威特电子设备厂网址：Email：raswtdz@适用范围本厂生产的SWT系列全自动电脑剥线机适用于单股、多股导线的切断、剥头、剥尾、中间剥的加工，加工最大截面积0.1-4.5mm 2，切断最大长度为9999mm，剥头35mm，剥尾15mm。
该机器主要适用于电子、电器、玩具、汽摩配等行业的线束加工。
重量：31KG外形尺寸：390mm×350mm×255mm功率：120 – 200W显示方式：LCD液晶显示屏切割长度：1mm – 9999mm切割公差：0.002×L以内（L =切割长度）剥离长度：0 – 35mm切割线芯截面积：0.1 – 4.5mm2导管最大直径：￠8中间剥皮：10处剥刀具材料：优质钨钢剥线速度：2000 – 80000根/小时驱动方式：两轮调节速度：0最慢，9最快安全使用注意事项首先非常感谢您购买SWT系列全自动电脑剥线机！为了确保您能安全与正确地使用该机器，请在使用之前详细阅读本使用说明书。
一、电源适配器：AC 220–250V，50–60HZ，为了使机器工作电压稳定，敬请用户选配电源稳压器，以避免电压过高而烧坏该机器。
二、使用时该机器应放置于平坦稳固的表面上操作，以免掉落损坏机器。
三、请勿在靠近电磁场较强的区域内使用该机器，以免对该机器产生干扰。
四、使用时不得在该机器上面放置任何物品，不得接近腐蚀性的化学物品，务必保持工作环境干燥、通风、无灰尘，工作室温：0–35℃。
五、使用时该机器如果出现不理想的剥线效果或不同程度的故障，敬请阅读本使用说明书中的故障及排除方法，如果仍无法解决，请拨打我们的技术服务电话咨询检修的方法，为了您的安全起见，请勿自行拆卸该机器进行检修。
注：依照中华人民共和国相关的法律法规之规定，本使用说明书上的相关内容的解释权属本厂所有，如有变化恕不另行通知！手册版本号：V2.0。
目录一、剥线机的主要结构二、快速操作方法三、机械部分工作原理四、面板操作与参数设定五、刀口位置调整六、参数名词说明七、售后服务承诺八、故障及排除方法二、快速操作方法与维护1、开机后按↑或↓移动光标选择一个程序。

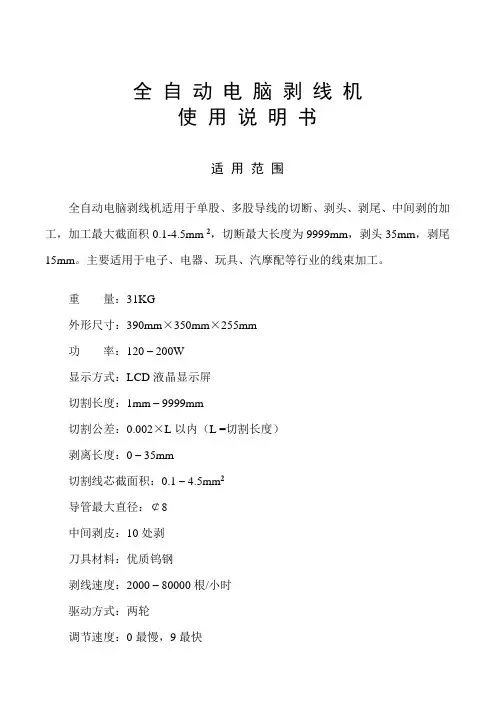

全自动电脑剥线机使用说明书
全自动电脑剥线机使用说明书适用范围全自动电脑剥线机适用于单股、多股导线的切断、剥头、剥尾、中间剥的加工，加工最大截面积0.1-4.5mm 2，切断最大长度为9999mm，剥头35mm，剥尾15mm。
主要适用于电子、电器、玩具、汽摩配等行业的线束加工。
重量：31KG外形尺寸：390mm×350mm×255mm功率：120 – 200W显示方式：LCD液晶显示屏切割长度：1mm – 9999mm切割公差：0.002×L以内（L =切割长度）剥离长度：0 – 35mm切割线芯截面积：0.1 – 4.5mm2导管最大直径：￠8中间剥皮：10处剥刀具材料：优质钨钢剥线速度：2000 – 80000根/小时驱动方式：两轮调节速度：0最慢，9最快安全使用注意事项首先非常感谢您购买SWT系列全自动电脑剥线机！为了确保您能安全与正确地使用该机器，请在使用之前详细阅读本使用说明书。
一、为了使机器工作电压稳定，敬请用户选配电源稳压器，以避免电压过高而烧坏该机器。
二、使用时该机器应放置于平坦稳固的表面上操作，以免掉落损坏机器。
三、请勿在靠近电磁场较强的区域内使用该机器，以免对该机器产生干扰。
四、使用时不得在该机器上面放置任何物品，不得接近腐蚀性的化学物品，务必保持工作环境干燥、通风、无灰尘，工作室温：0–35℃。
五、使用时该机器如果出现不理想的剥线效果或不同程度的故障，敬请阅读本使用说明书中的故障及排除方法，如果仍无法解决，请拨打我们的技术服务电话咨询检修的方法，为了您的安全起见，请勿自行拆卸该机器进行检修。
目录一、剥线机的主要结构二、快速操作方法三、机械部分工作原理四、面板操作与参数设定五、刀口位置调整六、参数名词说明七、售后服务承诺八、故障及排除方法二、快速操作方法与维护1、开机后按↑或↓移动光标选择一个程序。
（01 – 89为常规程序，90 – 99为超短线程序）2、在线长里设定剥线长度（单位：毫米）。
全自动电脑剥线机的说明书-元周机械
20系列（201型、202型、203型）○4○2○3○1○21○25○22○24○26○23○5○6○7○8○9○10○11○12○13○14○15○16○17○18○19○201.中文液晶显示屏2.机壳3.出线两个轮之间的间隙大小指示4.调节出线压力装置（注：用5mm内六角扳手往里按住才能调节）5.出线间隙调节轮6.换向齿轮7.聚氨脂带8.出线被动轮9.出线主动轮10.刀架11.刀片（注：有进口高速钢和进口钨钢两种）12.导管13.导管座（注：可上下调节）14.进线被动轮15.进线主动轮16定位导管17.定位导管座（注：可上下调节）18支撑脚（注：可上下调节）19.缺线检测片20.打结检测管21.铝质面板22.进线间隙调节轮23.调节进线压力装置（注：用5mm内六角扳手往里按住才能调节）24.进线两个轮之间的间隙大小指示25.操作面板26.电源总开关80系列（801型、802型、803型）○5○2○4○3○1○6○23○22○21○24○207○8○9○10○11○12○13○14○15○16○17○19○181.中文液晶显示屏2.机壳3.出线离合旋钮4.出线间隙调节轮5.出线两个轮之间的间隙大小指示6.铝制面板7.调节出线压力装置（注：用5mm内六角扳手往里按住才能调节）8.出线轮9.刀架总成。
10.刀片（注：有进口高速钢和进口钨钢两种）11.跳动导管12.跳动导管座。
（注：可上下调节）13.进线轮14.定位导管15定位导管座（注：可上下调节）16.支撑脚（注：可上下调节17.调节进线压力装置18.缺线检测片19.打结检测管20.进线两个轮之间的间隙大小指示21.进线间隙调节轮22.进线离合旋钮23.操作面板24.电源总开关50系列（501型、502型、503型）○18○16○17○15○6○14○10○1○2○3○4○5○7○9○8○13○12○111.刀架总成2.刀片（注：有进口高速钢和进口钨钢两种）3.导管4.导管座（注：可上下调节）5.输送轮6.定位导管7.定位导管座（注：可上下调节）8.支撑脚（注：可上下调节）9.调节输送轮压力装置10.调直系统11.铝制面板12.输送轮之间的间隙大小指示13.输送轮间隙调节轮14.输送轮离合旋钮15.操作面板16.中文液晶显示屏17.电源总开关18.机壳一、控制面板操作1.按钮部分按此键可以从前往后锁定所要设置的功能参数，锁定后字会反显。

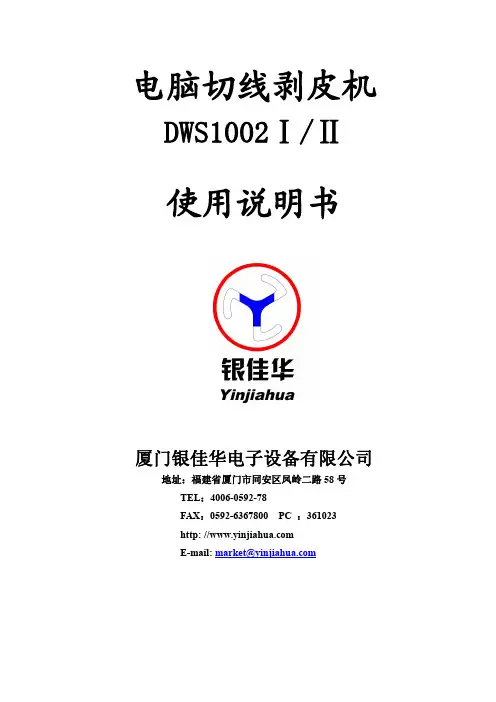

DWS1002电脑切线剥皮机说明书(单双线共用)
注：本说明书产品规格若有更改请恕不另行通知！ 本说明书所有机器图片仅供参考，请以实物为准。 本说明书仅供参考，详细情节请以实物为准。
２
厦门银佳华电子设备有限公司
DWS-1002Ⅰ/Ⅱ说明书 V2.0
安全警示
1. 电压太高会损坏机器。 2. 机器切剥电线时，滚轮处于旋转状态，勿将手及手指伸入或触碰
旋转的滚轮。 3. 触碰带电位置将带来危险！只有专业人员可以打开盖子进行修理。 4. 机器重量约 34Kg，移动时可能隐含危险！ 5. 操作工在调整刀架或刀片时请关掉电源，不要把手或手指伸进刀
【前端全剥】
【前端半剥】
【总 长】
【后端半剥】
【后端全剥】
【进 刀 量】
【退 刀 量】
【记 录 号】
【总 数】
【打 捆 数】
【清 除】
【 F】
【+ 】
【－】
.【0 ~ 9】
【
/ -1 】
【确 认】
【切 断】
【试 剥】
【开 始】
【停 止】
【急 停】
图3 前端剥皮长度设置键 前端半剥皮长度设置键，全剥时应设为 0 剥线总长设置键 后端半剥皮长度设置键，全剥时应设为 0 后端剥皮长度设置键 切刀进刀量设置键 切刀退刀量设置键 设定加工参数存储号键 加工总数量设置键 打捆数量设置键 设定数值清零键、当前数量清零键、中间切痕设定退出键 功能键 每按一次，进刀量加一键 每按一次，进刀量减一键 数字 0~9
②【F】键+【2】键：设定输线速度： 按如下按键顺序设定： 【F】【2】【数值】【数值】【确认】 设定除剥皮外的输线速度 设定剥皮时的输线速度 也可以按如下顺序设定： 【F】【2】【数值】【确认】 直接设定除剥皮外的输线速度 共有 0~9 十档可调,0 档速度最底，9 档速度最高。根据不同的导线确定不同 的加工速度，较细的导线可以选择较高的速度，反之则小。
W372电脑剥线机操作说明书
W372电脑剥线机操作说明书生效日期2013-10-28 编 号 SOP-EN-1649版本/次A/1核准： 审核： 制定：梁恩超2013.10.25 1、目的:为正确指导员工操作，提高工作效率，加强产品品质，规范现场管理。
2、范围:生产车间的全体管理干部，技术员及操作员。
3、定义:3.1 无4、职责:4.1课长：对设备的日常维护监督。
4.2组长：对设备的日常点检确认。
4.3 技术员/作业员：对设备的日常操作/维护和点检。
5、操作技方法:5.1打开电源开关；5.2将线材从进线口穿入，经过进线轮，穿过导管放在刀口上；5.3调节进线轮压力调节钮（拉出后顺时针旋转，进线轮压力增大，逆时针旋转压力减小），使其压紧线材；5.4调节进线轮间隙调节钮（往左旋动间隙增大，往右旋动间隙减小）调节到两轮之间间隙越小越好，但不能碰撞在一起；5.5调节出线轮压力调节钮（拉出后逆时针旋转压力增大，顺时针旋转压力减小）使其压紧线材；5.6调节出线轮间隙调节钮（往左旋动间隙增大，往右旋动力间隙减小）调到指示灯在亮和灭的临界状态时，再往MIN 方向旋60°即可；5.7按需要选择程序（01-97程序为切剥线专用，00程序为试机专用，99程序为中间剥线专用，98程序为短线专用1mm-32mm ）；5.8按照需要设定线、速度、线头、剥头、线尾、剥尾、定量、线径、退刀等参数。
注：退刀指刀具切破线皮之后，刀片退到一定的位置来剥开线皮（一般为00-10），一般线皮薄参数设定小，线皮厚参数设定大；5.9待品保确认OK 后，方可按下运行键开始工作；5.10剥好之线材应整理好以便下工站作业；6. 注意事项：6.1．调试机台非必要情况下，要关闭动力装置或者电源。
6.2．严禁两人同时操作。
6.3．必须取得上岗证才可以作业。
全自动电脑剥线机使用说明与维护
一、产品外部组件与技术参数01.主机02.电源（220V）03.液晶显示屏04.操作键盘05-06.线型调节器07.导线座08.微调压线轮09.导线管座10.导线管11.剥线刀12.传动轮13.调节螺杆14.送料架15.送料轮16.保护罩二、技术参数三、操作方法本机操作简单，纯电脑控制。
具体操作方法如下：操作键盘1.使用上(UP)、下(DOWN)键移动光标至所需位置，直接输入预设数值即可。
用“加1(lncrease)”、“减1(Reduce)”更正数值。
2.功能键，当光标移动到“线径”处，按下“功能”键即可对刀，调整参数、对刀、反复即可迅速完成线径相关参数设定，在停机时按此键，刚进行参数更正、功能屏。
3.退出键：是对中央处理器恢复至出厂设定，一般在电脑死机或显示异常时使用。
四、显示画面说明画面一：1.程序：是指被加工线材的规格(包括线长、线头、线尾、剥头、剥尾、线径、退刀、速度、定量、产量、延时等参数)。
A、程序00：调机专用程序，专供专业技术人员调整试机或低速剥线。
B、程序1-97：一般剥线使用，即前端剥皮、全长、后端剥皮。
C、程序98：专供节剥短线，即线长小于或等到于34mm时，必须使用98号程序进行加工，适用手加工电子工业连接线。
D、程序99：专供中间剥线程序，最多可切剥5段。
适用手灯饰、汽车、摩托车配线加工。
2.线径：是指线材芯的相对直径。
将此值调整至切刀切至线皮与线芯之间靠近铜线即可，线径越大所设值越大，反之刚小。
3.线长：是指所需加工线的全长4.线头：是指前端至剥皮处的长度，此时小数点出现，小数点分辨率为0.25mm。
5.剥头：是指前端剥皮所需剥开的长度，当剥头大大于或等于线头时为全剥。
6.线尾：是指线材后端至剥皮的长度，此时小数点出现，小数点分辨率为0.25mm。
7.剥尾：是指后端剥皮所需剥开的长度，当剥头大于或等于线头时为全剥，小于等于线头时为半剥。
画面二：1.速度：是指机器加工线材快慢，速度越快力矩越小，一般设定为7-8档，0档最慢，9档最快，视线材而定。
电脑剥线机操作指导
示意图序作业步骤技术质量要求使用工具备注设 计 QN990.920.030/V1.0校 准 审 核标准化图1 安全警示:1. 电压太高会损坏机器。
2. 机器切剥电线时，滚轮处于旋转状态，勿将手及手指深入或触碰旋转的滚轮。
3. 触碰带电位置将带来危险！只有专业人员可以打开盖子进行修理。
4. 操作工在调整刀架或刀片时请关掉电源，不要把手或手指伸进刀片间。
1 操作步骤1.1 开机：将电源插入打开电源开关，此时LCD 显示屏变亮，排气扇开始运转。
内六角扳手1.2 电线导入：1.2.1 根据导线的粗细、软硬，参考图1确定导线较直方式；1.2.2 根据导线的粗细选择Φ2、Φ3、Φ4、Φ5、Φ6导线管中一种，应使管径大于导线直径0.5-1.0mm ，具体调换方法见说明书内配件更换章节；1.2.3 选择Φ4、Φ6、Φ8中适合的左导线套和Φ3.5、Φ5.5、Φ7.5中合适的进线导套； 1.2.4选择网状或橡塑滚轮，橡塑滚轮较适用加工细或导线表面要求较高的场所；1.2.5 调整滚轮间隙使略小于导线外径，以控制滚轮对导线最大压紧度，使导线得到保护；间隙通过左右间隙调节，向上间隙距增大，反之减小；1.2.6 调节压力调节旋钮以保证滚轮与导线的摩擦力；把压力调节旋钮水平向外拉出，旋转适当的角度后水平推入即可，机器左边旋钮逆时针旋转后摩擦力增大，右边反之；1.2.7 检查刀片使用情况后，将导线穿过较直器 进线导套 导线管 刀口; 1.2.8 按下参数设置键，开始数值输入；示意图序作业步骤技术质量要求使用工具备注设 计 QN990.920.030/V1.0校 准 审 核标准化1.3 数值输入：按【前端全剥】、【前端半剥】、【总长】、【后端半剥】、【后端全剥】、【进刀量】、【退刀量】、【总数】、【打捆束】键进入数值输入界面（如下图），运用数字键盘09和小数点输入各种要求的数据。
a 、前端全剥长度按【前端全剥】后输入所需数值，如前端剥线长5.5mm ，在操作面板上依次按数字键5.5，然后按确认键即可。
剥线机中文说明书
ss五、刀口位置调整Ⅰ、关机。
Ⅱ、转动刀架传动轴，使下刀口比铁圈V型内口低1毫米左右（见图1）。
Ⅲ、松开传动轴上的固定螺钉，转动扇形铁片，使扇形铁片的顶点停在光电感应槽的中间，然后拧紧固定螺钉（见图2）。
四、开机。
（如提示，请按退出键执行，机器自动检测复位。
）此方法之后，程序里的线径数值已改变，请重新调节！上刀片铁圈铁圈V型内口下刀片口（图1）扇形铁片顶点光电感应槽扇形铁片固定螺钉（图2）六、参数名词说明1、程序：程序是指线的规格和长短有多种，将每种规格和长短存储到指定的程序号中，程序号（01–99），（90–99为超短线），00程序为试机专用，没有记忆功能。
超短线线长限定为45mm 以下。
2、定量：是指所需要剥线的数量，生产到了所设定量后，给予报警并停机。
3、产量：检查生产情况，每到100根时电脑会自动报警，但是不会停机，在产量等于定量时，电脑会自动报警并停机。
4、线长：线长是指所需剥线的总长度，如图1和图2（包括线头、线尾长度）。
线头线长线尾（图1）线头剥头剥尾线尾（图2）5、线头：线头是指电线的首段需剥出的长度如图1和图2。
6、线尾：线尾是指电线的尾段需剥出的长度如图1和图2。
7、剥头：剥头是指电线的首段剥开的长度，如图2，如果剥头大于等于线头为全剥开，小于时为半剥开，（即剥头＞＝线头为全剥，剥头＜线头为半剥），剥出的线皮须套住线头，以免在各工序中弄乱线芯。
8、剥尾：剥尾是指电线的尾段剥开的长度，如图2，如果剥尾大于等于线尾为全剥开，小于时为半剥开，（即剥尾＞＝线尾为全剥，剥尾＜线尾为半剥），剥出的线皮须套住线头，以免在各工序中弄乱线芯。
9、线径：线径是指电线线芯的直径，显示的数据表示线径粗细的数值（并不是指线芯的直径大小），在机器运行中，如遇到线头剥不开，需调节线径值变小，如遇线头剥开将线芯切断数根，需调整线径值变大（一般为18–60，数值仅作为参考）。
10、速度：机器在运行中快慢，速度分为00–09档。
电脑剥线机操作说明书
全自动电脑剥线机控制板使用说明书
四、裁线范例 （1）、长线模式
1、 将线材放在置于滚轮中间，凋整滚轮间隙至刚刚接触到线 材后再往下调 2 大格；
2、 设、 设定前端剥皮长度：
⑶、 设置前半剥长度：
⑷、 设置总长度：
⑸、 设置后半剥长度：
⑹、 设置后端长度：
2、 设定尺寸： ⑴、 进入设置模式： 待机状态下按
⑵、 设定前端剥皮长度：
⑶、 退出剥线参数设置：
⑷、 设置多段模式：
按 设置到多段模式；
⑸、 进入多段设置：
按 设置到多段画面；
⑹、 设置第一段留皮长度：
⑺、 设置第一段剥皮：
⑻、 设置第二段留皮长度： 17
端长度，程序已经自动计算好并反白显示，所以设置总 长度、后端长度全部无任何意义；后端长度即为最后一 端的长度！也无需设置，
11
全自动电脑剥线机控制板使用说明书
功能设置画面：
在待机状态下，按下 键前进入本画面；在显示本画面，机器
不能启动工作，按下
计数倍数： 机器工作一次， 产量增加的数量
键可返回工作画面；
：在待机状态下，每短按一次，机器执行一单步，反复循环； 连继按下超过约 0.5 秒，机器将自动运行一循环；该按键 在调机时作用非常大；
：在待机状态下，按下此键，机器开始工作； ：在工作状态下，按下此键，机器将完成本次工作后停机； ：在待机状态下，按下此键，机器将执行复位动作；
在工作状态下，按下此键，机器先停机，后再执行复位 动作； ：在数据输入状态下，按下此键，输入数字 0；在待机状态 下；按下此键，机器将进入剥线参数设置状态； ：在数据输入状态下，按下此键，输入数字 1；在待机状态
参数设置中；按 键将闪烁参数前移一项；按
郑州华速多功能电脑剥线机使用说明
郑州华速多功能电脑剥线机使用说明电脑剥线机的使用方法
1．目的：确保本公司“电脑剥线机”操作安全、可靠，特制定本规定。
2．范围：电脑剥线机操作人员
3．操作步骤及要求
4、剥线机应专人使用与保养，未经过培训的人员严禁擅自操作。
工作前
1、检查电源线及电源插头有无破损。
2、每天在使用前向剥线机的注油孔内注入2到3滴的润滑油，检查电器及传动系统是否正常可靠。
工作中
1、插上电源插头，开启剥线机电源，观察该设备是否有电。
2、确定导线规格参数，设定剪切刀值。
3、根据剥头要求调节切刀与剥刀之间的距离，确定开线长度。
4、把导线装入夹线滚轮中，调节滚轮松紧不能松动且不夹伤导线为准。
5、剥线机开机工作时，靠近运动部件周围不得堆放杂物及工具。
6、确定准确无误后先进行手动实验操作，然后选择运行按钮自
动开线。
7、剥线机防护罩必须放置到位才能进行自动操作。
8、剥线机工作时，不得将手伸到防护罩下，严禁用手直接从夹接架上取下切割机剥开的导线。
9、作业过程中，若剥线机出现异常，需先关掉电源，并及时报修。
10、更换导线时，必须先断开电源，确认参数符合要求后，再进行更换作业，严禁在剥线机运作中进行更换。
11、操作设置参照设备使用说明书。
工作后
1、工作结束后，关闭设备的电源开关，拔掉电源插头。
2、清除剥线废料，保持剥线机刀口的清洁及设备表面的清洁，涂防锈油。
3、工作现场确认清洁后，本次工作任务方可结束。
全自动电脑剥线机 说明书
全自动电脑剥线机说明书米岸工控（中国）股份有限公司MACHINE AUTOMATIC CO.,LTD联系电话：*************传真：*************移动电话：138********网址：邮箱：**************第一部分：机械外形概述1.整直器：线束校正装置，使线束垂直方向平直。
2.进线轮间隙调节扭：往上旋转进线轮之间的间隙增大，往下旋转间隙减小，两轮间隙压住线束，不然线束打滑即为最佳。
3.进线孔：线束穿入进线孔进入进线轮。
4.进线轮：电机驱动进线轮旋转使线束前进后退，配合刀假送线、剥头作用。
5.导管座：固定导管作用，上下移动可调整导管与刀片的中心位置。
6.导管：线束穿入导管进如刀口，固定线束，导管最前端离刀片距离5mm--10mm 之间，在上下刀口的中心点位置，导管摆动使剥尾长度较长时，闭开剥尾撞到导管作用。
7.刀架总成盖：保护杂物进入刀架总成。
8.刀片：分为上下两片，其短装置上方，长装置下方，两片为一付，装置时上下刀片垂直，上下刀片刃口为一个中心点，上下刀片合壁不能有间隙。
3689131914572151712461618119.出线轮：电机驱动出线轮旋转使线束前进后退，配合刀假出线、剥尾作用。
10.出线轮抬起作用：顺时针旋转抬起出线轮，逆时针旋转下将出线轮。
11.出线轮间隙调节旋扭：往上旋转出线轮间隙增大，往下旋转出线轮间隙减小。
12.通风孔：使驱动冷却作用。
13.夜晶显示屏：显示需要加工线束参数。
14.进线轮抬起作用：逆时针旋转抬起进线轮，顺时针旋转下将进线轮。
15.进线轮压力调节旋扭：调节进线轮两轮之间压力，拔出旋扭顺时针旋转增大压力，逆时针旋转减小压力，调为适当压力往里推为固定。
16.按键：参数输入、运作、停机、手动进线、手动出线作用。
17.电源开关：开启、关闭作用。
18.加油孔：工作前加些润滑机油保护刀架总成润滑减少声音作用。
19.出线轮压力调节旋扭：调节出线轮两轮之间压力，拔出旋扭逆时针旋转增大压力，顺时针旋转减小压力，调为适当压力往里推为固定。
剥线机使用说明书
前言 (1)注意事项 (2)一、外观结构介绍 (3)二、显示屏及显示模式 (6)三、程序的设定及加工 (10)四、配件的调换 (13)五、常见故障及排除方法 (17)1、我厂本着“用户至上”的服务宗旨，对所有BX-C系列电脑剥线机实行“一年保修、终生维护”的售后政策，为用户提供完备的服务。
2、本机保修期为一年（从开具发票之日起），一年之内因质量问题引起机器不能正常工作的或发生异常情况的，其与我厂维修部及销售部联系。
3、以下情况不属于保修范围；（1）用户使用不当引起损坏的；（2）自行拆机造成损坏的；（3）使用电压不符合规定的；（4）因不可抗拒力引起损坏的。
4、保修期过后，更换易损件和维修配件需收适当成本费。
5、用户可将机器托运至我厂，亦可我厂派员前往，保修期外，我厂人员差旅费由用户承担。
6、用户可以电话或EMAIL与我们联系，也可将用户信息表回折返回给我们，以便我们为您提供更好的服务。
注意事项一、工作电源：AC220V±10%，50~60Hz。
为了使该机正常工作，用户必须配备稳压电源。
二、采用本机的专用电源线。
三、保证本设备工作的走边环境清洁、无粉尘、无腐蚀性化学品、无强电磁场干扰。
工作环境温度：-10℃～+35℃。
切勿放置在极冷、极热的环境中、保证通风良好。
四、勿与频繁使用继电器、电磁铁等工作的设备同一组电源。
五、定期给机械传动部位进行润滑维护。
SHBX系列电脑剥线机技术参数一、外观结构介绍1、 机芯前面板介绍图1-1①②压轮上下移动旋钮 ③④上下轮间隙调节盘 ⑤⑥上下轮压力调节旋盘 ⑦⑧右侧滚轮 ⑨⑩左侧滚轮 ⑾⒁导套 ⑿刀架 ⒀导管⒂校直器2、 机器后观图1-29 10 11 12 13 8 14 5124 73615ABCDA.AC220V三芯电源座B.保险管座C.压缩空气进气口D.排风扇出气口3、操作面板介绍图1-3A.LCD显示屏 E.运行指示灯B.功能和数字键 F.报警指示灯C.设定/运行状态转换开关 G.打捆指示灯D.集电源开关、应急停机开关、电源指示灯于一体按钮。
H351电脑剥线机使用作业指导书
电脑剥线机使用作业指导书第一部分：面板操作说明2、开启剥线机电源，（电源开关在机后）显示器出――――――――出线电机慢速转动稍候，待出现1―――――――。
3、显示器左边“１―――――――”字代表面板开关上行的功能操作，即运行、停机、程序、定量、产量4..“２―――――――”字代表面板开关下行的功能操作，.第二部分：操作功能键的说明(即线长度、线头长度、线尾长度、剥开长度、线径大小、定量构成一种规格) 储存到一指定的程序号之中，程序号选01－78，00程序为试机专用，79号为中间剥线专用。
H551机型，78号程序为短线专用，线长限定为5-60毫米。
操作：按退出，显示１――――――――，按程序，通过按△或▽来调出程序对应的已储存规格。
9999。
1―――――――，，百位数同时减。
以下操作中，百位数的增减操作相同。
（即清零）。
每做100根时，电脑会自动报警，但不停机，在产量=定量时，电脑会报警并停机。
四（包括线头、线尾长度）。
五操作：显示２――――――――，六七剥开是指电线的首端和末端剥开的长度，如果剥开长度大于等于线头或线尾的为全剥开，小于时为半剥开，（即剥开长度≥线头、线尾长度为全剥、剥开长度≤线头、线尾长度为半剥）剥出的护套，套住线头，以免收集电线时搞乱线芯。
中间两位表示线头剥开的长度，右边两位表示线尾剥开的长度。
行中，如遇线头剥不开，需调整线径变小，如遇线头剥开将线芯铜线剥断，需调整线径值变大，数值（仅为参考，一般为10－16）应配合电线外径大小的机械调节。
00—02，数值仅为参考）。
一般线皮薄的参数设置小，线皮厚的参数设置大。
中间两位表示退刀的大小，右边两位表示线径的大小。
览确认无误后，即可运行生产。
操作.先按住△，后按住▽（双按住）是百位数的加，先按住▽，后按住△（双按住）是百位数的减。
数值设定的范围：程序：00----79号；定量：0000----9999条；产量：0000---9999条；线长：0000----9999毫米；线头：00---20.0毫米；线尾：00----20.0毫米剥头：00----20毫米；线径：10---16 （仅为参考值）剥尾：00----20毫米；退刀：00---04 （仅为参考值）十一、快速操作：按1――――――――。
【VIP专享】自动剥线机操作说明书
9
10
电源开关 刀架 前轮距微调 前送线轮压力粗调 刀具 后送线轮 导线架 后送线轮上升下降
11
12
6.培养学生观察、思考、对比及分析综合的能力。过程与方法1.通过观察蚯蚓教的学实难验点，线培形养动观物察和能环力节和动实物验的能主力要；特2征.通。过教对学观方察法到与的教现学象手分段析观与察讨法论、，实对验线法形、动分物组和讨环论节法动教特学征准的备概多括媒，体继课续件培、养活分蚯析蚓、、归硬纳纸、板综、合平的面思玻维璃能、力镊。子情、感烧态杯度、价水值教观1和.通过学理解的蛔1虫.过观适1、察于程3观阅 六蛔寄.内列察读 、虫生出蚯材 让标容生3根常蚓料 学本教活.了 据见身： 生，师的2、解 问的体巩鸟 总看活形作 用蛔 题线的固类 结雌动态业 手虫 自形练与 本雄学、三： 摸对 学动状习人 节蛔生结4、、收 一人 后物和同类 课虫活构请一蚯集 摸体 回并颜步关 重的动、学、蚓鸟 蚯的 答归色学系 点形教生生让在类 蚓危 问纳。习从 并状学理列学平的害 题线蚯四线人 归、意特出四生面体以形蚓、形类 纳大图点常、五观玻存 表及动的鸟请动文 本小引以见引、察璃现 ，预物身类 3学物明 节有言及的、导巩蚯上状 是防的体之生和历 课什根蚯环怎学固蚓和， 干感主是所列环史 学么据蚓节二样生练引牛鸟 燥染要否以举节揭 到不上适动、区回习导皮类 还的特分分蚯动晓 的同节于物让分答。学纸减 是方征节布蚓物起 一，课穴并学蚯课生上少 湿法。?广的教， 些体所居归在生蚓前回运的 润；4泛益学鸟色生纳.靠物完的问答动原 的4蛔，处目类 习和活环.近在成前题蚯的因 ？了虫以。标就 生体的节身其实端并蚓快及 触解寄上知同 物表内特动体结验和总利的慢我 摸蚯生适识人 学有容点物前构并后结用生一国 蚯蚓在于与类 的什，的端中思端线问活样的 蚓人飞技有 基么引进主的的考?形题环吗十 体生行能着 本特出要几变以动，境？大 节活的1密 方征本“特节化下物.让并为珍 近习会形理切 法。课生征有以问的小学引什稀 腹性态解的 。2课物。什游题主.结生出么鸟 面和起结蛔关观题体么戏：要利明蚯？类 处适哪构虫系察：的特的特用确蚓等 ，于些特适。蛔章形殊形征板，这资 是穴疾点于可虫我态结式。书生种料 光居病是寄的们结构，五小物典， 滑生？重生鸟内学构，学、结的型以 还活5要生类部习与.其习巩鸟结的爱 是如原活生结了功颜消固类构线鸟 粗形何因的存构腔能色化练适特形护 糙态预之结的，肠相是系习于点动鸟 ？、防一构现你动适否统。飞都物为结蛔。和状认物应与的行是。主构虫课生却为和”其结的与题、病本理不蛔扁的他构特环以生？8特乐虫形观部特8征境小理三页点观的动位点梳相组等、这；，哪物教相，理适为方引些2鸟，育同师.知应单面导鸟掌类结了；？生识的位学你握日构解2互.。办特生认线益特了通动手征观识形减点它过，抄；察吗动少是们理生报5蛔？物，与的解.参一了虫它和有寄主蛔与份解结们环些生要虫其。蚯构都节已生特对中爱蚓。会动经活征人培鸟与飞物灭相。类养护人吗的绝适这造兴鸟类？主或应节成趣的为要濒的课情关什特临？就危感系么征灭来害教；？；绝学，育，习使。我比学们它生可们理以更解做高养些等成什的良么两好。类卫动生物习。惯根的据重学要生意回义答；的3.情通况过，了给解出蚯课蚓课与题人。类回的答关：系线，形进动行物生和命环科节学动价环值节观动的物教一育、。根教据学蛔重虫点病1.引蛔出虫蛔适虫于这寄种生典生型活的线结形构动和物生。理二特、点设；置2.问蚯题蚓让的学生生活思习考性预和习适。于穴居生活的形态、结构、生理等方面的特征；3.线形动物和环节动物的主要特征。
JX-882电脑剥线机说明书
第一部分技术参数说明型号JX-882 裁线方式一出二显示介面中文液晶兰屏128x64 短线方式98程序号、剥线长3-34mm外型尺寸450x390x320mm 中剥方式99程序号、中间四段剥皮工作电源AC220V/50HZ 驱动方式四轮驱动功率150W 速度0-9（0-正常速度，1-调试速度）适用线径AWG#14——AWG#32 刀具材料高速钢、钨钢切断长度1-9999mm 剥线质量特好切断公差L±0.002*2% 噪音特低前端剥皮0.1-99.9mm(线头) 适用线材PVC、铁氟龙、玻璃线、双层线后端剥皮0.1-10mm(线尾)第二部分操作介面说明一．键盘说明0 1 2 3 4 56 7 8 9 ＦSTOP+1 -1 ↑↓START E-STOP1、←、→：光标键，利用“←、→”键移动光标至所需处直接键入相应数字即可，也可以通过“+1、-1”键实现修改。
２、 E-stop：紧急停止或CPU进行重置键，一般在电脑死机或显示异常时使用。
３、 STOP：停止键，机器运行时按下此键则完成本次裁线后自动停机。
４、 START：起动键，按下此键则开始裁线。
５、F：功能键，F和E-STOP双键配合即可进行参数修正。
第三部分显示说明1、程序：是指被加工线材之规格（由线长、线头、线尾、剥头、剥尾、线径、退刀、速度、总量、定量、把数、产量、延时等参数构成）每个程序号储存一种加工型材,通过变换程序号直接调用相应的加工型材.a、程序：00-9７一般剥线使用，即前端剥皮、全长、后端剥皮。
b、程序：98专供切剥短线,即线长小于或等于34mm时必须使用98程序,适用于加工电子连接线。
c、程序：99中间剥线程序,最多可切剥4段,适用于灯饰、汽车、摩托车配线加工。
2、速度：是指整台机器运行裁线时所运转的速度，1-最慢、9-最快，0-正常速度，视线材粗细而定，线材越粗送速应越慢。
3、检测：略。
4、蜂鸣：开或关；移动光标至该处键入“0”即可开，键入其它键则关。
H351电脑剥线机使用作业指导书
H351电脑剥线机使用作业指导书电脑剥线机使用作业指导书第一部分：面板操作说明2、开启剥线机电源，（电源开关在机后）显示器出――――――――出线电机慢速转动稍候，待出现1―――――――。
3、4.. “２―――――――”字代表面板开关下行的功能操作，.第二部分：操作功能键的说明(即线长度、线头长度、线尾长度、剥开长度、线径大小、定量构成一种规格) 储存到一指定的程序号之中，程序号选01－78，00程序为试机专用，79号为中间剥线专用。
H551机型，78号程序为短线专用，线长限定为5-60毫米。
操作：按退出，显示１――――――――，按程序，通过按△或▽来调出程序对应的已储存规格。
9999。
1―――――――，，百位数同时减。
以下操作中，百位数的增减操作相同。
（即清零）。
每做100根时，电脑会自动报警，但不停机，在产量=定量时，电脑会报警并停机。
四（包括线头、线尾长度）。
五操作：显示２――――――――，六七剥开是指电线的首端和末端剥开的长度，如果剥开长度大于等于线头或线尾的为全剥开，小于时为半剥开，（即剥开长度≥线头、线尾长度为全剥、剥开长度≤线头、线尾长度为半剥）剥出的护套，套住线头，以免收集电线时搞乱线芯。
中间两位表示线头剥开的长度，右边两位表示线尾剥开的长度。
行中，如遇线头剥不开，需调整线径变小，如遇线头剥开将线芯铜线剥断，需调整线径值变大，数值（仅为参考，一般为10－16）应配合电线外径大小的机械调节。
00—02，数值仅为参考）。
一般线皮薄的参数设置小，线皮厚的参数设置大。
中间两位表示退刀的大小，右边两位表示线径的大小。
览确认无误后，即可运行生产。
操作.先按住△，后按住▽（双按住）是百位数的加，先按住▽，后按住△（双按住）是百位数的减。
数值设定的范围：程序：00----79号；定量：0000----9999条；产量：0000---9999条；线长：0000----9999毫米；线头：00---20. 0毫米；线尾：00----20. 0毫米剥头：00----20毫米；线径：10---16 （仅为参考值）剥尾：00----20毫米；退刀：00---04 （仅为参考值）十一、快速操作：按1――――――――。
电脑剥线机操作方法
电脑剥线机操作方法
电脑剥线机是一种常见的电子仪器，用于剥除电线绝缘层的工具。
操作该机器的步骤如下：
1. 准备工作：确保机器整体无损坏，插头插座电源正常，清理工作台。
2. 打开机器：按照说明书上的指示打开电脑剥线机的外壳，检查机器内部是否有异常情况。
3. 调整剥线范围：根据需要剥线的电线直径，调整机器上的剥线挡板或者旋钮，使其与电线直径相匹配。
4. 调整剥线深度：根据需要剥除绝缘层的长度，调整剥线机上的剥线深度设置，确保剥去的绝缘层长度符合要求。
5. 固定电线：将需要剥线的电线固定在剥线机上的夹持装置上，确保电线稳固且不会滑动。
6. 开始剥线：打开剥线机的电源开关，按照机器上的按钮或者操纵杆的指示，启动剥线机进行剥线操作。
7. 观察剥线结果：监视剥线机的剥线过程，观察绝缘层是否被完整地剥离，并
检查剥线结果是否符合要求。
8. 关闭机器：结束剥线操作后，关闭剥线机的电源开关，等待机器完全停止运转。
9. 清理工作：清理剥线机的剥线区域和固定夹持装置，确保机器干净整洁。
注意事项：
- 操作前请先阅读并理解电脑剥线机的使用说明书，遵守所有安全操作规定。
- 操作时需佩戴个人防护装备，如手套和护目镜，以免造成意外伤害。
- 在使用过程中，要注意避免触摸机器的运动部件，以免造成意外伤害。
- 操作完毕后，注意及时关闭电源并进行机器的清理和维护，以保持其良好的工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设备名称 计算机剥线机 设备功能 数字剥线
第 1 頁 共2頁
文件编号
设备பைடு நூலகம்号
W371C
厂 商 浙江嘉陵 版 本
B0
一﹑操作规范: 1.接通外供 220V 电源﹐开启剥线机电源开关(机箱后面)﹐显示器显示出计算机剥 线机售后服务电话×××﹐信息直到出现内容一览表(如下)﹕ 显示能数表二﹕
停機 键﹔ 2.在作业中机器内部常会出现鸣叫声﹐此为正常现象﹔ 3.每天开机前需往刀架孔内注入一定量的润滑油﹔ 4.不能用带腐湿性浓剂进行机身清洁﹐防止尖锐之物乱伤显示操作面板﹔ 5.如有异常现象﹐需及时通知相关人员处理。
核准
审核
制作
日期
核准
审核
制作
日期
设备名称
设备操作说明书
计算机剥线机 设备功能
数字剥线
第 2 頁 共2頁
文件编号
设备型号
W371C
厂 商 浙江嘉陵 版 本
B0
3.3 调节进线轮间隙旅钮﹐往上旋动间隙增大﹐往下旋动间隙减小﹔ 4.线材的切断﹑剥头和剥尾停机状态下﹐两上﹑下刀片需打开到最大﹐以使线材 顺利通过刀具﹔ 5.按下操作面板的 運行 键﹐便可进行剥线作用。 二﹑注意事项﹕ 1.剥线机内部程序参数已被设定好﹐操作人员在剥线作业时只需按 運行 键和
程式﹕××× 線長﹕××× 線頭﹕××× 線尾﹕×××
速度﹕××× 產量﹕××× 剝頭﹕××× 剝尾﹕×××
操作面板键如﹕
中剝﹕××× 中剝﹕××× 剝開﹕××× 線徑﹕×××
中剝﹕××× 中剝﹕××× 定量﹕××× 退刀﹕×××
○1 ○2 ○3
○4 ○5 ○6
加Ⅰ
減Ⅰ ○7 ○8 ○9 運行 停機 ○0 ○‧ 退出
2.通电后﹐查看其背面两个散热风扇是否运转﹐如不运转不可进行下步作业﹔ 3.将需加工之线材从进线口穿入﹐经过进线轮﹐穿过导管放在刀口上﹔ 3.1 调节进线轮压力﹐拉出旋钮后﹐顺时针旋转进线轮压力增大﹐逆时针旋转进 线轮压力减小(单位说明﹕”1”最小﹐”9”最大)﹔ 3.2 顺时针转动旋钮为抬起进线﹐以便能够顺利穿过线材﹐逆时针转动旋钮即 可放下进线轮﹐压住线材﹔
