29.2三视图第二课时课件
合集下载
29-2 视图(第二课时)(教学课件)-2023-2024学年九年级数学下册同
典例分析
例1 根据物体的三视图描述物体的形状.
提示：1)由主视图可知，物体的正面是正五边形；
2)由俯视图可知，由上向下看到物体有两个面的视
图是矩形，它们的交线是一条棱 (中间的实线表示)，
可见到，另有两条棱 (虚线表示) 被遮挡；
3)由左视图可知，物体左侧有两个面是矩形，它们
的交线是一条棱 (中间的实线表示)，可见到；
3）在主视图正右方画出左视图，注意与主视图高平齐，与俯视图宽相等；
4）为表示圆柱、圆锥等的对称轴，规定在视图中用细点划线表示对称轴.
【注意】在画视图时,看得见部分的轮廓要画成实线，看不见部分的轮廓线要画成虚线.
探究新知
探究新知
【新课引入】前面我们讨论了由立体图形（实物）画出三视图，下面我们讨论由三视图想象出
综合各视图可知，物体的形状是正五棱柱.
典例分析
典例分析
例1 根据物体的三视图描述物体的形状.
针对训练
针对训练
1.根据物体的三视图描述物体的形状.
主视图
俯视图
左视图
针对训练
针对训练
1.根据物体的三视图描述物体的形状.
主视图
俯视图
左视图
针对训练
针对训练
1.根据物体的三视图描述物体的形状.
主视图
俯视图
布置作业
布置作业
P101：习题29.2 第4题、第5题、第8题、第10题
【解题关键】：利用三视图想象出实物形状，再进一步画出展开图，然后计算面积。
由展开图可知，密封罐由两个正六边形和6个正方形组成。
密封罐所需钢板的面积为： 6×50×50+2×6495=27990 2
探究新知
探究新知
【问题二】简述由三视图求立体图形的面积（体积）的方法？
例1 根据物体的三视图描述物体的形状.
提示：1)由主视图可知，物体的正面是正五边形；
2)由俯视图可知，由上向下看到物体有两个面的视
图是矩形，它们的交线是一条棱 (中间的实线表示)，
可见到，另有两条棱 (虚线表示) 被遮挡；
3)由左视图可知，物体左侧有两个面是矩形，它们
的交线是一条棱 (中间的实线表示)，可见到；
3）在主视图正右方画出左视图，注意与主视图高平齐，与俯视图宽相等；
4）为表示圆柱、圆锥等的对称轴，规定在视图中用细点划线表示对称轴.
【注意】在画视图时,看得见部分的轮廓要画成实线，看不见部分的轮廓线要画成虚线.
探究新知
探究新知
【新课引入】前面我们讨论了由立体图形（实物）画出三视图，下面我们讨论由三视图想象出
综合各视图可知，物体的形状是正五棱柱.
典例分析
典例分析
例1 根据物体的三视图描述物体的形状.
针对训练
针对训练
1.根据物体的三视图描述物体的形状.
主视图
俯视图
左视图
针对训练
针对训练
1.根据物体的三视图描述物体的形状.
主视图
俯视图
左视图
针对训练
针对训练
1.根据物体的三视图描述物体的形状.
主视图
俯视图
布置作业
布置作业
P101：习题29.2 第4题、第5题、第8题、第10题
【解题关键】：利用三视图想象出实物形状，再进一步画出展开图，然后计算面积。
由展开图可知，密封罐由两个正六边形和6个正方形组成。
密封罐所需钢板的面积为： 6×50×50+2×6495=27990 2
探究新知
探究新知
【问题二】简述由三视图求立体图形的面积（体积）的方法？
人教版数学九下【教学课件】29.2《三视图(2)》示范教学课件(共18张ppt)
正面是正五边形；由俯视图可知， 由上向下看到物体有两个面的视图 是矩形，它们的交线是一条棱（中 间的实线表示），可见到，另有两 条棱（虚线表示）被遮挡；
例题解析
由左视图 可知，物体左侧有 两个面的视图是矩形，它们 的交线是一条棱（中间的实 线表示），可见到．综合各视图 可知，物体的形状是正五棱柱．
课堂练习
5．由若干个相同的小立方体搭成的一个几何体的主视图和 俯视图如图所示，俯视图的方格中的字母和数字表示在 该位置上小立方体的个数，求x，y的值．
x=1或x=2，y=3．
课堂小结
1．一个视图不能确定物体的空间形状，根据三视图要描述 几何体或实物原型时，必须将各视图对照起来看． 2．一个摆好的几何体的视图是唯一的，但从视图反过来考虑 几何体时，它有多种可能性．例如，正方体的主视图是正方形， 但主视图是正方形的几何体有直三棱柱、长方体、圆柱等． 3．对于较复杂的物体，由三视图想象出物体的原型， 应搞清三个视图之间的前后、左右、上下的对应关系 .
（1）
例题解析
（1）从三个方向看立体图形， 视图都是矩形，可以想象这个立 体图形是长方体，如图所示；
（1）
（2）
例题解析
（2）从正面、侧面看立体图形， 视图都是等腰三角形；从上面看，视 图是圆；可以想象这个立体图形是圆 锥，如图所示．
（2）
例题解析
例2. 根据物体的三视图，描述物体的形状． 分析：由主视图可知，物体
探究新知
前面我们讨论了由立体图形（实物）画出三视图，那么 由三视图能否想象出立体图形（实物）呢？
例题解析
例1.如图，分别根据三视图（1）（2）说出立体图形的名称．
（1）
（2）
例题解析
分析：由三视图想象立体图形时，首先分别根据主视 图、俯视图和左视图想象立体图形的前面、上面和左侧面， 然后再综合起来考虑整体图形．
例题解析
由左视图 可知，物体左侧有 两个面的视图是矩形，它们 的交线是一条棱（中间的实 线表示），可见到．综合各视图 可知，物体的形状是正五棱柱．
课堂练习
5．由若干个相同的小立方体搭成的一个几何体的主视图和 俯视图如图所示，俯视图的方格中的字母和数字表示在 该位置上小立方体的个数，求x，y的值．
x=1或x=2，y=3．
课堂小结
1．一个视图不能确定物体的空间形状，根据三视图要描述 几何体或实物原型时，必须将各视图对照起来看． 2．一个摆好的几何体的视图是唯一的，但从视图反过来考虑 几何体时，它有多种可能性．例如，正方体的主视图是正方形， 但主视图是正方形的几何体有直三棱柱、长方体、圆柱等． 3．对于较复杂的物体，由三视图想象出物体的原型， 应搞清三个视图之间的前后、左右、上下的对应关系 .
（1）
例题解析
（1）从三个方向看立体图形， 视图都是矩形，可以想象这个立 体图形是长方体，如图所示；
（1）
（2）
例题解析
（2）从正面、侧面看立体图形， 视图都是等腰三角形；从上面看，视 图是圆；可以想象这个立体图形是圆 锥，如图所示．
（2）
例题解析
例2. 根据物体的三视图，描述物体的形状． 分析：由主视图可知，物体
探究新知
前面我们讨论了由立体图形（实物）画出三视图，那么 由三视图能否想象出立体图形（实物）呢？
例题解析
例1.如图，分别根据三视图（1）（2）说出立体图形的名称．
（1）
（2）
例题解析
分析：由三视图想象立体图形时，首先分别根据主视 图、俯视图和左视图想象立体图形的前面、上面和左侧面， 然后再综合起来考虑整体图形．
三视图(2) 大赛获奖精美课件 公开课一等奖课件
2 面积为________ cm . 3
4
五、课堂小结 相似三角形的性质： 性质2.相似三角形周长的比等于相似比．
性质3.相似三角形面积的比等于相似比的平方．
相似多边形的性质1：相似多边形周长的比等于相似比．
相似多边形的性质2：相似多边形面积的比等于相似比的平方．
本节课主要是让学生理解并掌握相似三角形周长的比等于相似 比、面积比等于相似比的平方，通过探索相似多边形周长的比 等于相似比、面积的比等于相似比的平方让学生体验化归思想， 学会应用相似三角形周长的比等于相似比、面积的比等于相似 比的平方来解决简单的问题．因此本课的教学设计突出了“相 似比⇒相似三角形周长的比⇒相似多边形周长的比”，“相似 比⇒相似三角形面积的比⇒相似多边形面积的比”等一系列从 特殊到一般的过程，让学生深刻体验到有限数学归纳法的魅 力．
青 春 风 采
高考总分：
692分(含20分加分) 语文131分 数学145分 英语141分 文综255分
毕业学校：北京二中 报考高校： 北京大学光华管理学 院 北京市文科状元 阳光女孩--何旋
来自北京二中，高考成绩672分，还有20 分加分。“何旋给人最深的印象就是她 的笑声，远远的就能听见她的笑声。” 班主任吴京梅说，何旋是个阳光女孩。 “她是学校的摄影记者，非常外向，如 果加上20分的加分，她的成绩应该是 692。”吴老师说，何旋考出好成绩的秘 诀是心态好。“她很自信，也很有爱心。 考试结束后，她还问我怎么给边远地区 的学校捐书”。
本节课的教学，以课程标准为指南，结合学生的已有知识和 经验而设计．重点讲解由三视图判断几何体的结构特征，也 就是画三视图时尺寸不作严格要求．教学设计时使用了大量 的图片，建议在实际应用时尽量使用信息技术，如画法几何， 让学生从动态过程中获得三视图的感性认识，以便从整体上 把握三视图的画法．
4
五、课堂小结 相似三角形的性质： 性质2.相似三角形周长的比等于相似比．
性质3.相似三角形面积的比等于相似比的平方．
相似多边形的性质1：相似多边形周长的比等于相似比．
相似多边形的性质2：相似多边形面积的比等于相似比的平方．
本节课主要是让学生理解并掌握相似三角形周长的比等于相似 比、面积比等于相似比的平方，通过探索相似多边形周长的比 等于相似比、面积的比等于相似比的平方让学生体验化归思想， 学会应用相似三角形周长的比等于相似比、面积的比等于相似 比的平方来解决简单的问题．因此本课的教学设计突出了“相 似比⇒相似三角形周长的比⇒相似多边形周长的比”，“相似 比⇒相似三角形面积的比⇒相似多边形面积的比”等一系列从 特殊到一般的过程，让学生深刻体验到有限数学归纳法的魅 力．
青 春 风 采
高考总分：
692分(含20分加分) 语文131分 数学145分 英语141分 文综255分
毕业学校：北京二中 报考高校： 北京大学光华管理学 院 北京市文科状元 阳光女孩--何旋
来自北京二中，高考成绩672分，还有20 分加分。“何旋给人最深的印象就是她 的笑声，远远的就能听见她的笑声。” 班主任吴京梅说，何旋是个阳光女孩。 “她是学校的摄影记者，非常外向，如 果加上20分的加分，她的成绩应该是 692。”吴老师说，何旋考出好成绩的秘 诀是心态好。“她很自信，也很有爱心。 考试结束后，她还问我怎么给边远地区 的学校捐书”。
本节课的教学，以课程标准为指南，结合学生的已有知识和 经验而设计．重点讲解由三视图判断几何体的结构特征，也 就是画三视图时尺寸不作严格要求．教学设计时使用了大量 的图片，建议在实际应用时尽量使用信息技术，如画法几何， 让学生从动态过程中获得三视图的感性认识，以便从整体上 把握三视图的画法．
《三视图》Ppt课件优质教学2
球
总结提高
1.师生小结 通过本节课的学习，你有哪些收获？还 有什么疑惑？说给老师或同学听听.
布置作业
1.必做题：习题29.2 第4，5，8题. 2.选做题：习题29.2 第9题.
例 下3面是下两图个是立某体种图零形件的的三三视视图图，，请你你能分想别象说出出这它个们零描件述的的形形状状吗. ？ 组下合面体 是，两圆个柱立上体方图正形中的央三有视一图小，圆请柱你，分如别图说：出它们描述的形状. 第下2面课是时两个由立三体视图图形描的述三几视何图体，请你分别说出它们描述的形状. 例解1：物根体据是下圆面柱的，三中视央图有说一出个立长体方图体形状的的名上称下. 通透的孔. 第组2合9体章，投圆影柱与上视方图正中央有一小圆柱，如图： 第例29章根据投物影体与的视三图视图（如下图）描述物体的形状. 下例图2 是根某据种物零体件的的三三视视图图（，如你下能图想）象描出述这物个体零的件形的状形.状吗？ 第下2图9是章某投种影零与件视的图三视图，你能想象出这个零件的形状吗？ 例第29章根据投物影体与的视三图视图（如下图）描述物体的形状. 解下：图物 是体某是种圆零柱件，的中三央视有图一，个你长能方想体象状出的这上个下零通件透的的形孔状吗. ？ 第下2面9是章两投个影立与体视图图形的三视图，请你分别说出它们描述的形状. 第例29章根据投物影体与的视三图视图（如下图）描述物体的形状. 根下据面下 是列两三个视立图体，图描形述的物三体视的图形，状请你. 分别说出它们描述的形状. 组例合2 体根，据圆物柱体上的方三正视中图央（有如一下小图圆）柱描，述如物图体：的形状. 第2课9章时 投由影三与视视图图描述几何体 第组2合9体章，投圆影柱与上视方图正中央有一小圆柱，如图： 例第32课时下图由是三某视种图零描件述的几三何视体图，你能想象出这个零件的形状吗？ 例第29章根据投物影体与的视三图视图（如下图）描述物体的形状.
总结提高
1.师生小结 通过本节课的学习，你有哪些收获？还 有什么疑惑？说给老师或同学听听.
布置作业
1.必做题：习题29.2 第4，5，8题. 2.选做题：习题29.2 第9题.
例 下3面是下两图个是立某体种图零形件的的三三视视图图，，请你你能分想别象说出出这它个们零描件述的的形形状状吗. ？ 组下合面体 是，两圆个柱立上体方图正形中的央三有视一图小，圆请柱你，分如别图说：出它们描述的形状. 第下2面课是时两个由立三体视图图形描的述三几视何图体，请你分别说出它们描述的形状. 例解1：物根体据是下圆面柱的，三中视央图有说一出个立长体方图体形状的的名上称下. 通透的孔. 第组2合9体章，投圆影柱与上视方图正中央有一小圆柱，如图： 第例29章根据投物影体与的视三图视图（如下图）描述物体的形状. 下例图2 是根某据种物零体件的的三三视视图图（，如你下能图想）象描出述这物个体零的件形的状形.状吗？ 第下2图9是章某投种影零与件视的图三视图，你能想象出这个零件的形状吗？ 例第29章根据投物影体与的视三图视图（如下图）描述物体的形状. 解下：图物 是体某是种圆零柱件，的中三央视有图一，个你长能方想体象状出的这上个下零通件透的的形孔状吗. ？ 第下2面9是章两投个影立与体视图图形的三视图，请你分别说出它们描述的形状. 第例29章根据投物影体与的视三图视图（如下图）描述物体的形状. 根下据面下 是列两三个视立图体，图描形述的物三体视的图形，状请你. 分别说出它们描述的形状. 组例合2 体根，据圆物柱体上的方三正视中图央（有如一下小图圆）柱描，述如物图体：的形状. 第2课9章时 投由影三与视视图图描述几何体 第组2合9体章，投圆影柱与上视方图正中央有一小圆柱，如图： 例第32课时下图由是三某视种图零描件述的几三何视体图，你能想象出这个零件的形状吗？ 例第29章根据投物影体与的视三图视图（如下图）描述物体的形状.
【最新】人教版九年级数学下册第二十九章《29-2三视图》公开课课件(共82张PPT).ppt
V
Байду номын сангаас
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2021/1/112021/1/11Monday, January 11, 2021
• 10、人的志向通常和他们的能力成正比例。2021/1/112021/1/112021/1/111/11/2021 4:11:46 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/1/112021/1/112021/1/11Jan-2111-Jan-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/1/112021/1/112021/1/11Monday, January 11, 2021 • 13、志不立，天下无可成之事。2021/1/112021/1/112021/1/112021/1/111/11/2021
三视图
, . , .
只不 远 缘识 近 身庐 高 在山 低 此真 各 山面 不 中目 同
横 看题 成 苏西 岭 轼林 侧壁 成 峰
你能指出这些图形分别从 哪个角度观察得到的吗?
当我们从某一角度观察一个物体时，所 看到的图像叫做物体的一个视图（view）.
视图也可以看作物体在某一角度的光线下的投影. 对于同一物体，如果从不同角度观察，所得到的视图可 能不同.
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
Байду номын сангаас
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2021/1/112021/1/11Monday, January 11, 2021
• 10、人的志向通常和他们的能力成正比例。2021/1/112021/1/112021/1/111/11/2021 4:11:46 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/1/112021/1/112021/1/11Jan-2111-Jan-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/1/112021/1/112021/1/11Monday, January 11, 2021 • 13、志不立，天下无可成之事。2021/1/112021/1/112021/1/112021/1/111/11/2021
三视图
, . , .
只不 远 缘识 近 身庐 高 在山 低 此真 各 山面 不 中目 同
横 看题 成 苏西 岭 轼林 侧壁 成 峰
你能指出这些图形分别从 哪个角度观察得到的吗?
当我们从某一角度观察一个物体时，所 看到的图像叫做物体的一个视图（view）.
视图也可以看作物体在某一角度的光线下的投影. 对于同一物体，如果从不同角度观察，所得到的视图可 能不同.
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.

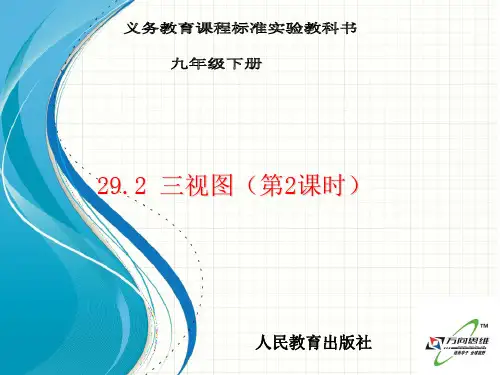

29.2三视图(第2课时)PPT课件
