主要内容
目视解译简介 航片的判读
航片的解译标志 可见光黑白像片和黑白红外像片的解译 彩色像片和彩色红外像片的解译 卫片的判读 目视解译的方法与基本步骤
影像解译=
影像
真实地理现象
Remote Sensing - Visual Image Interpretation
M.C.Esscher
Texture
Pattern
Texture
M.C.Esscher
Texture
Pattern
Texture Pattern Texture
Texture
Remote Sensing - Visual Image Interpretation
Pattern
Texture
Remote Sensing - Visual Image Interpretation
当我们能识别出自己在影像上所看到的信息 ，并将此信息传递给其他人时，其实就是在 进行图象解译。
原始图象数据
人脑
有用信息
目视解译的作用：
a.直接获取地物信息。 b.利用获取的地物信息来辅助遥感图象的计算
机解译，核查解译的效果和精度。
• 航片的判读
• 目标地物的识别特征（解译标志）：
色：spectral characteristics光谱特征 形：spatial and stereo characteristics二维空间
解译员通常利用纹理的不同来区分具有相似反射系数的 地物。例如，在中比例尺的航片上，绿草地的光滑纹 理与树冠的粗糙纹理是有差别的。
图型：是目标地物以一定的规律排列而成的图形结构 。它由形状、大小、色调、纹理等影像特征组合而成 。
2020年5月21日星期四
主要内容
目视解译简介 航片的判读
航片的解译标志 可见光黑白像片和黑白红外像片的解译 彩色像片和彩色红外像片的解译 卫片的判读 目视解译的方法与基本步骤
影像解译=
影像
真实地理现象
Remote Sensing - Visual Image Interpretation
M.C.Esscher
Texture
Pattern
Texture
M.C.Esscher
Texture
Pattern
Texture Pattern Texture
Texture
Remote Sensing - Visual Image Interpretation
Pattern
Texture
Remote Sensing - Visual Image Interpretation
当我们能识别出自己在影像上所看到的信息 ，并将此信息传递给其他人时，其实就是在 进行图象解译。
原始图象数据
人脑
有用信息
目视解译的作用：
a.直接获取地物信息。 b.利用获取的地物信息来辅助遥感图象的计算
机解译，核查解译的效果和精度。
• 航片的判读
• 目标地物的识别特征（解译标志）：
色：spectral characteristics光谱特征 形：spatial and stereo characteristics二维空间
解译员通常利用纹理的不同来区分具有相似反射系数的 地物。例如，在中比例尺的航片上，绿草地的光滑纹 理与树冠的粗糙纹理是有差别的。
图型：是目标地物以一定的规律排列而成的图形结构 。它由形状、大小、色调、纹理等影像特征组合而成 。
1015目视化PPT课件
中国国家标准GB2893―82规定红、蓝、黄、绿四种颜色为安全色．其含义和用 途：（1）红色，表示禁止、停止，用于禁止标志、停止信号、车辆上的紧急制 动手柄等：（2）蓝色．表示指令、必须遵守的规定，一般用于指令标志；（3） 黄色．表示警告、注意，用于警告警戒标志、行车道中线等；（4）绿色，表示 提示安全状态、通行，用于提示标志、行人和车辆通行标志等。
第14页/共29页
3．信号灯 在生产现场，管理人员需要随时了解作业人员或机器是否在在
正常作业，当工序内发生异常时，信号灯点亮，通知管理人员。
第15页/共29页
信号灯的种类： 发声信号灯：适用于物料请求，当工序内物料用完或者应该供应 零部件时，信号灯亮时，发声器发声，通知物流人员及时地供 应物料，信号灯也是看板管理中的一个重要的项目。 运转指示灯：检查显示设备状态的运转、开动、转换或停止的状 况。有的指示灯在设备停止时还能显示其停止原因。 生产进度灯：一般安装在装配生产线，在手动或半自动生产线， 用于装配线节拍的控制：帮助作业人员把握进度，防止作业的 迟缓。
第5页/共29页
3．目视化管理的基本要求
⑴ 统一 目视化管理要实行标准化,各种标准、色彩、符号都应 统一制作、统一管理。
⑵ 简约 目视内容要简明扼要，各种视觉显示信号应简明易懂、 一目了然, 能被快速理解，即使刚入职新员工也能一看便明白。
⑶ 鲜明 目视指示必须鲜明，容易引起注意。各种视觉显示信 号要清晰,位置放置适宜,现场作业人员以最佳作业姿势作业时都 能看得清。
第27页/共29页
【班组长培训】现场管理目视化.mp4_标清.mp4 【班组长培训】现场作业目视化.mp4_标清.mp4
第28页/共29页
感谢您的观看。
第29页/共29页
第五章-遥感图像目视解译和制图PPT课件
-
41
-
42
（三）地貌的判读
地貌在卫星图像判读时是较为直观的要素。
卫星图像的比例尺小，能反映大的地貌形态特征，如平原、 山地、丘陵。
能判读主要的地貌类型及范围，如风沙地貌、黄土地貌、 冰川地貌、火山地貌、流水地貌等。
-
43
盆地
-
44
（四）植被的判读
卫星图像上，植被是群体的特征，不能反映个体的形态， 只能判读出植被的类型、生长状况、分布范围。
-
34
Байду номын сангаас对立体观察的条件
（1）必须是航摄立体像对； （2）像对的比例尺差不得大于15%； （3）两眼分别看两张像片上的相应影像，即左眼看左 像，右眼看右像； （4）同名地物点的连线与眼基线平行。
-
35
立体观察的应用
o 像片判读。 o 立体量测——摄影测量学（Photogrammetry):如
地形测绘，即测量高程和平面坐标。
一般应先建立目视解译标志，然后根据解译标志进行解译
-
2
§ 5.1 遥感图像目视解译原理 1、 目视解译标志
目标地物的影像特征（1）色 （2）形 （3）位
解译标志：能够反映和表现目标地物信息的各种影像特征。
常用的解译标志有： 色调/颜色； 形状； 纹理； 图型； 位置； 阴影； 大小； 相关布局。
-
-
15
3、遥感图像目视解译方法
（1）直接判读法
如在黑白可见光相片上，水的反射率低，呈现灰黑到黑色，可根据色调判 别出水体，然后根据形状，判别是河流或湖泊。 又如在假彩色影像上植被呈现红色，可根据颜色直接判读植被。
（2）对比分析法
多波段图像对比—某波段灰度相近，而另一波段灰度差别较大的物体 多时相图像对比—主要用于物体的变化情况监测； 多解译标志对比—一个或几个解译标志相近，通过多个解译标志对比进 行解译
遥感图像目视解译PPT课件
岩；湖边的芦苇；荒漠中的红柳。
13
直接解译标志
纹理：地物影象轮廓内的色调变化的空间布局和
频率。 如点状、粗糙、平滑、粒状、线状、斑状等
森林中的较 粗的纹理
14
直接解译标志：纹理
建成区与农村居民点
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
38
39
遥感扫描影像的判读
1、常见遥感扫描影像的主要特点及其应用
✓ MSS影象： ✓ 不同卫星上的波段对比; ✓ MSS各波段应用范围(重点)。
✓ TM影象： ✓ TM影象与MSS影象的对比 ✓ 波段设置 ✓ 主要应用
✓ SPOT影象： ✓ 产品形式 ✓ 主要应用1绿、2红、3近红外、4短波红外。
33
遥感摄影像片的判读
1、遥感摄影像片的种类 （1）可见光黑白全色像片 （2）黑白红外像片 （3）彩色像片 （4）彩红外像片 （5）多波段摄影像片
34
2、遥感摄影像片特点与解译标志
（1）摄影像片的特点
✓ 绝大部分为大中比例尺像片,各种人造地物的形状 特征与图型结构清晰可辨；
✓ 绝大部分采用中心投影，可以看到地物的顶部轮 廓。
46
目视解译一般顺序
从已知到未知是遥感图像解译必须遵循的原则。
“已知”主要指解译者自己最熟悉的环境地物, 或是别人 最熟悉的环境地物, 如地形图及有关资料等。所谓的未知 就是图像上的影像显示, 根据己印证的影像在相邻图像上 举一反三 , 然后根据影像再在相应地面 上找到新的地物, 这就是从己知到未知的含义。
岸、河岸冲刷等。
13
直接解译标志
纹理：地物影象轮廓内的色调变化的空间布局和
频率。 如点状、粗糙、平滑、粒状、线状、斑状等
森林中的较 粗的纹理
14
直接解译标志：纹理
建成区与农村居民点
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
38
39
遥感扫描影像的判读
1、常见遥感扫描影像的主要特点及其应用
✓ MSS影象： ✓ 不同卫星上的波段对比; ✓ MSS各波段应用范围(重点)。
✓ TM影象： ✓ TM影象与MSS影象的对比 ✓ 波段设置 ✓ 主要应用
✓ SPOT影象： ✓ 产品形式 ✓ 主要应用1绿、2红、3近红外、4短波红外。
33
遥感摄影像片的判读
1、遥感摄影像片的种类 （1）可见光黑白全色像片 （2）黑白红外像片 （3）彩色像片 （4）彩红外像片 （5）多波段摄影像片
34
2、遥感摄影像片特点与解译标志
（1）摄影像片的特点
✓ 绝大部分为大中比例尺像片,各种人造地物的形状 特征与图型结构清晰可辨；
✓ 绝大部分采用中心投影，可以看到地物的顶部轮 廓。
46
目视解译一般顺序
从已知到未知是遥感图像解译必须遵循的原则。
“已知”主要指解译者自己最熟悉的环境地物, 或是别人 最熟悉的环境地物, 如地形图及有关资料等。所谓的未知 就是图像上的影像显示, 根据己印证的影像在相邻图像上 举一反三 , 然后根据影像再在相应地面 上找到新的地物, 这就是从己知到未知的含义。
岸、河岸冲刷等。
目视解译方法和基本步骤 课件
2020/9/18
7
模块三
第七章：遥感数据处理 遥感影像的判读
二、地貌的判读
地貌在卫星图像判读时是较为直观的要素。 卫星图像的比例尺小，能反映大的地貌形态特征，如平原、山地、丘陵。 能判读主要的地貌类型及范围，如风沙地貌、黄土地貌、冰川地貌、火山 地貌、流水地貌等。
2020/9/18Fra bibliotek8模块三
第七章：遥感数据处理 遥感影像的判读
➢重点和难点
重点：遥感影像处理。 难点：遥感影像监督分类和非监督分类。
2020/9/18
3
模块三
第七章：遥感数据处理 遥感影像的判读
➢遥感影像目视解译原理 ➢目视解译方法和基本步骤
2020/9/18
4
模块三
第七章：遥感数据处理 遥感影像的判读
目视判读的方法
直接判读法：依据判读标志，直接识别地物属性。
内容： ❖判读一幅当地TM彩色合成图像，判读出水体、城镇居民地、道路 等，用ENVI软件分层解译出各地物类型； ❖对比地区的地图，判读出水体、城镇、道路等的名称和属性； ❖绘出该图幅的经纬线及地理坐标值； ❖编写简单的解译报告，说明图幅的简单状况。
2020/9/18
13
第七章：遥感数据处理 遥感影像的判读
五、土地覆盖与土地利用的判读
土地覆盖与土地利用的含义大同小异。 图像反映出来的是地表覆盖状况，该状况的类型根据土地分类标准而定。 我国土地分类：一级大类统一，二级各地确定。 一级类型：耕地—林地—草地—园地—居住用地—工矿用地—交通用地— 水域—特殊用地—难利用地
三、植被的判读
卫星图像上，植被是群体的特征，不能反映个体的形态，只能判读出植被 的类型、生长状况、分布范围。
遥感图象目视解译与制图培训课程.pptx
数和类别中心（亮度平均值）；
B、计算每一个像元所对应的特征值与各 类别中心的距离；
C、选与中心距离最短的类别作为这一像 元的所属类别；
D、计算新的类别亮度平均值；
E、比较新的类别均值与原平均值的变化， 若发生变化，则以新的类别均值作为聚 类中心，再从第二步开始重复，进行反 复迭代操作；
F、如果聚类中心（平均值）不再变化， 计算停止。
（二）监督分类（Supervised Classification）：
1、定义：首先需要从研究区域选取有代 表性的训练场地作为样本。根据已知训 练区提供的样本，通过选择特征参数 （如像素亮度均值、方差等），建立判 别函数，据此对样本像元进行分类，依 据样本类别的特征来识别非样本像元的 归属类别。
4、遥感影象镶嵌与地理基础底图拼接
影象镶嵌利用相邻影象中同名地物点作 为配准点，要求影象投影相同，比例尺 一致，时相一致，有足够的重叠区域。
地形图拼接可利用GIS的地图拼接功能， 利用地形图四角的地理坐标进行拼接。
5、地理基础底图与遥感影象复合
6、生成符号注记层 符号：行政区划界线、城市、县城、乡
7、位置（site）：指目标地物分布的地 点。
位置有绝对位置和相对位置，绝对位置 为所在的经纬度，依据地物相对位置可 以为地物判读提供依据，根据农田与水 渠的相对位置可以判读农田为水浇地或 旱地。
8、图型（pattern）：地物有规律排列而 成的图形结构，也叫组合图案。如住宅 区建筑群在图象上的街区图型，农田与 周边防护林构成的图型，它由形状、大 小、色调、纹理等影象特征组合而成。
9、相关布局（Association）：多个地物 之间的空间配置关系。地面物体的分布 存在一定的相关性，依据空间布局可以 推断地物的属性。如学校和操场。
B、计算每一个像元所对应的特征值与各 类别中心的距离；
C、选与中心距离最短的类别作为这一像 元的所属类别；
D、计算新的类别亮度平均值；
E、比较新的类别均值与原平均值的变化， 若发生变化，则以新的类别均值作为聚 类中心，再从第二步开始重复，进行反 复迭代操作；
F、如果聚类中心（平均值）不再变化， 计算停止。
（二）监督分类（Supervised Classification）：
1、定义：首先需要从研究区域选取有代 表性的训练场地作为样本。根据已知训 练区提供的样本，通过选择特征参数 （如像素亮度均值、方差等），建立判 别函数，据此对样本像元进行分类，依 据样本类别的特征来识别非样本像元的 归属类别。
4、遥感影象镶嵌与地理基础底图拼接
影象镶嵌利用相邻影象中同名地物点作 为配准点，要求影象投影相同，比例尺 一致，时相一致，有足够的重叠区域。
地形图拼接可利用GIS的地图拼接功能， 利用地形图四角的地理坐标进行拼接。
5、地理基础底图与遥感影象复合
6、生成符号注记层 符号：行政区划界线、城市、县城、乡
7、位置（site）：指目标地物分布的地 点。
位置有绝对位置和相对位置，绝对位置 为所在的经纬度，依据地物相对位置可 以为地物判读提供依据，根据农田与水 渠的相对位置可以判读农田为水浇地或 旱地。
8、图型（pattern）：地物有规律排列而 成的图形结构，也叫组合图案。如住宅 区建筑群在图象上的街区图型，农田与 周边防护林构成的图型，它由形状、大 小、色调、纹理等影象特征组合而成。
9、相关布局（Association）：多个地物 之间的空间配置关系。地面物体的分布 存在一定的相关性，依据空间布局可以 推断地物的属性。如学校和操场。
目视解译
河流判读：界线明显、弯曲自然、宽窄不一的条带状。能 读流向、河宽、流速、桥梁、码头等附属物。
湖泊的判读：形状轮廓明显、色调较暗。能判读其形状、 积。
海域的判读：能清晰地判读出海岸线、潮侵地带、高潮、 潮位置。
常见地物的遥感影像特征
➢ 植被的判读
色调/颜色：在可见光波段的卫片上是深色调，在近红外 段是浅色调，其中阔叶林比针叶林更浅一些。在标准假彩 图象上植物表现为红色。幼嫩的植物带粉红色，长势好的 红色，成熟时为鲜红色，受到伤害的植物呈暗红色，干枯 植物不呈红色
常见地物的遥感影像特征
➢ 地貌的判读
地貌在卫星图像判读时是较为直观的要素。 卫星图像的比例尺小，能反映大的地貌形态特征，如平原 山地、丘陵。 能判读主要的地貌类型及范围，如流水地貌、冰川地貌、 沙地貌、黄土地貌、火山地貌等。
判读标志主要是色调和纹理结构。 色调：呈灰黄色居多， 纹理：范围大，有水流冲蚀和风尘冲蚀的痕迹。
练习：读下图分析小结地物判读的方法和应用的领域
①遥感图象以什么元素为主区分地物特性 （色彩、形状、相关等 ②图象色彩为什么能区别地物的不同特征呢？（地物的反射、辐射波谱 ③同一个地物（植物）为什么也有反射、辐射波谱的差异呢？
（地物质地，如植物的健康状况差异）
④根据上述原理，遥感还可应用在哪些领域？ （地质勘察、资源调查、天气变化、灾情监测等）
(a)全色片 (b)黑白红
遥感影像目视解译 ——色调、灰度
Remote Sensing - Visual Image Interpretation
Remote Sensing - Visual Image Interpretation
多光谱
全色Leabharlann Remote Sensing - Visual Image Interpretation
湖泊的判读：形状轮廓明显、色调较暗。能判读其形状、 积。
海域的判读：能清晰地判读出海岸线、潮侵地带、高潮、 潮位置。
常见地物的遥感影像特征
➢ 植被的判读
色调/颜色：在可见光波段的卫片上是深色调，在近红外 段是浅色调，其中阔叶林比针叶林更浅一些。在标准假彩 图象上植物表现为红色。幼嫩的植物带粉红色，长势好的 红色，成熟时为鲜红色，受到伤害的植物呈暗红色，干枯 植物不呈红色
常见地物的遥感影像特征
➢ 地貌的判读
地貌在卫星图像判读时是较为直观的要素。 卫星图像的比例尺小，能反映大的地貌形态特征，如平原 山地、丘陵。 能判读主要的地貌类型及范围，如流水地貌、冰川地貌、 沙地貌、黄土地貌、火山地貌等。
判读标志主要是色调和纹理结构。 色调：呈灰黄色居多， 纹理：范围大，有水流冲蚀和风尘冲蚀的痕迹。
练习：读下图分析小结地物判读的方法和应用的领域
①遥感图象以什么元素为主区分地物特性 （色彩、形状、相关等 ②图象色彩为什么能区别地物的不同特征呢？（地物的反射、辐射波谱 ③同一个地物（植物）为什么也有反射、辐射波谱的差异呢？
（地物质地，如植物的健康状况差异）
④根据上述原理，遥感还可应用在哪些领域？ （地质勘察、资源调查、天气变化、灾情监测等）
(a)全色片 (b)黑白红
遥感影像目视解译 ——色调、灰度
Remote Sensing - Visual Image Interpretation
Remote Sensing - Visual Image Interpretation
多光谱
全色Leabharlann Remote Sensing - Visual Image Interpretation
目视解译ppt课件
与目标地物相关的指示特征：例如，像片上呈线状延伸的 陡立的三角面地形，是推断地质断层存在的间接标志。像 片上河流边滩、沙嘴和心滩的形态特征，是确定河流流向 的间接解译标志。
地物及与环境的关系：指示环境的代表性地物。任何生态 环境都具有代表性地物，通过这些地物可以指示它赖以生 活的环境。如根据代表性的植物类型推断它存在的生态环 境，“ 植物是自然界的一面镜子 ”，寒温带针叶林的存在 说明该地区属于寒温带气候。
第五章 遥感图像解译
主要内容：
掌握与遥感图像判读相关的基本概念 理解遥感图像中目标地物的识别特征，目视解译的方法与
步骤； 掌握影像地图（遥感影像地图）的概念及特征。 自行阅读学习：目视解译的生理与心理基础以及目视解译
的认知过程
一个例子，能猜对否？
这是什么？ 城市，还是…
城市？Or 荒漠？
三、判读的一般过程
选择典型样区，建立解译标志根据分类体系，在任务工作区内选 择典型的有代表性的地物影像做为解译的像片标志，按照色调（ 色彩）、形状、大小、阴影、纹理写出文字描述,建立起影像和实 地目标物之间的对应关系。
发现目标：从“已知”到“未知”，就是从已有相关资料或解译 者已掌握的地面实况，将这些地面实况资料与影像对应分析，以 确认二者之间的关系，寻找目标。
大小：不知道比例尺时，可以比较两个物体的相对大小； 已知比例尺，可直接算出地物的实际大小和分布规模。
色调与颜色：是地物波谱在像片上的表现。在黑白像片上 ，根据地物间色调的相对差异区分地物。 在彩色像片上根 据地物不同颜色的差异或色彩深浅的差异来识别地物。
阴影：本影：是地物未被太阳照射到的部分在像片上的构 像。有助于获得地物的立体感。落影：是阳光直接照射物 体时，物体投在地面上的影子在像片上的构像。
地物及与环境的关系：指示环境的代表性地物。任何生态 环境都具有代表性地物，通过这些地物可以指示它赖以生 活的环境。如根据代表性的植物类型推断它存在的生态环 境，“ 植物是自然界的一面镜子 ”，寒温带针叶林的存在 说明该地区属于寒温带气候。
第五章 遥感图像解译
主要内容：
掌握与遥感图像判读相关的基本概念 理解遥感图像中目标地物的识别特征，目视解译的方法与
步骤； 掌握影像地图（遥感影像地图）的概念及特征。 自行阅读学习：目视解译的生理与心理基础以及目视解译
的认知过程
一个例子，能猜对否？
这是什么？ 城市，还是…
城市？Or 荒漠？
三、判读的一般过程
选择典型样区，建立解译标志根据分类体系，在任务工作区内选 择典型的有代表性的地物影像做为解译的像片标志，按照色调（ 色彩）、形状、大小、阴影、纹理写出文字描述,建立起影像和实 地目标物之间的对应关系。
发现目标：从“已知”到“未知”，就是从已有相关资料或解译 者已掌握的地面实况，将这些地面实况资料与影像对应分析，以 确认二者之间的关系，寻找目标。
大小：不知道比例尺时，可以比较两个物体的相对大小； 已知比例尺，可直接算出地物的实际大小和分布规模。
色调与颜色：是地物波谱在像片上的表现。在黑白像片上 ，根据地物间色调的相对差异区分地物。 在彩色像片上根 据地物不同颜色的差异或色彩深浅的差异来识别地物。
阴影：本影：是地物未被太阳照射到的部分在像片上的构 像。有助于获得地物的立体感。落影：是阳光直接照射物 体时，物体投在地面上的影子在像片上的构像。
目视解译
遥感影像目视解译原理在遥感影像上，不同的地物有不同的特征，这些影像特征是判读识别各种地物的依据，这些都称为判读或解译标志。
解译标志包括直接和间接解译标志：1 直接判读标志（1）形状影像的形状是指物体的一般形式或在轮廓上的反映。
各种物体都具有一定的形状和特有的辐射特性。
同种物体在图象上有相同的灰度特征，这些同灰度的像素在图象上的分布就构成与物体相似的形状。
随着图像比例尺的变化，“形状”的含义也不相同，一般情况下，大比例尺图像上所代表的是物体本身的几何形状，而小比例尺图象上则表示同类物体的分布形状。
有些物体的形状非常特殊，其平面图形是该物体的结构、组成和功能的生要标志，有时甚至是关键，所以“形状”是判读的重要工具。
（2）大小物体在图像上的大小也是判读标志之一。
“大小”的含义随图像比例尺的变化而不同：大比例尺图像上，量测的是单个物体的大小，而小比例尺图像上，只能量测同类物体分布范围的大小。
（3）颜色和色调颜色一般指彩色图像而言，当彩色摄影和假彩色合成技术发展起来之后，颜色的差别可以进一步反映了地物间的细小差别，为判读人员提供更多的信息。
人眼对彩色的分辨能力远比对黑白色调差的分辨率能力强，因而颜色可作为彩色图像判读的标志。
对多波段彩色合成图像的判读，往往可依据颜色的差别来确定地物与地物间或地物与背景间的边缘线，从而区分出各类物体。
色调是人眼对图像灰度大小的生理感受。
人眼不能确切地分辨出灰度值，但能感受到灰度大小的变化，灰度大者色调深，灰度小者色调浅。
图像色调的深与浅，与物体的辐射特性是紧密相关的。
一般情况下，反射率高的物体，接收的能量大，图像的色调就浅；反之则深。
因此同一环境条件下的图像上色调的差异即是不同物体在图像上的反映。
（4）阴影阴影的形式与物体辐射能量的方向有关，对反射辐射能来说与方向反射因子有关。
在导出辐射传输方程式时，是把地表当作朗伯反射体看；而实际上地表的坡向和坡度都严重影响传感器方向的反射能量大小，以及物体之间的相互遮挡，都使图像上产生阴影。
第十讲遥感图象的目视解译与制图PPT课件
问题二：对比下图不同点？为什么？
26
遥感原理 27
遥感原理
二、目视解译的生理与心理基础
心理特点对遥感图像解译的影响 1. 同一时刻，只有一种地物是目标地物,图像
的其余部分以目标地物的背景出现,此时判 读者的注意力往往集中在目标地物上. 2. 判读者的知识和经验对目标地物的确认有 一定的导向作用,因此,不同的解译者可能 得出不同的结论. 3. 心理惯性对目标地物的识别有一定的影响. 4. 观察的时效性.正确辨认目标地物,需要一 个最低限度的时间才能完成.
遥感原理
第五章 遥感图像目视解译与制图
➢ §1 目视解译的原理和方法 ➢ §2 航空像片的目视解译(信息提取) ➢ §3 卫星像片的目视解译(信息提取) ➢ §4 遥感影像地图
1
遥感原理
第五章 遥感图像目视解译与制图
遥感图像解译分为两种：
目视解译：指专业人员通过直接观察或借助判读仪 器在遥感图像上获取特定目标地物信息的过程。
色调与颜色：是地物波谱在像片上的表现。在黑白像片上，据地 物间色调的相对差异区分地物。 在彩色像片上据地物不同颜色的 差异或色彩深浅的差异来识别地物。
纹理：通过色调或颜色变化表现的细纹或细小的图案。这种细纹或 细小的图案在某一确定的图像区域中以一定的规律重复出现。可揭 示地物的细部结构或内部细小的物体。
1. 7. 位置：指目标地物分布的地点。 2. 8. 图形：目标地物有规律的排列而成的图形结
构。
( 组合图案)：当地物较小时，在影像上表现为纹 理，即某种地物类型有规律的重复出现。如农 田、森林。
9. 相关布局：多个目标地物之间的空间配置关7系。
遥感原理 8
遥感原理 9
遥感原理 10
遥感原理 11
26
遥感原理 27
遥感原理
二、目视解译的生理与心理基础
心理特点对遥感图像解译的影响 1. 同一时刻，只有一种地物是目标地物,图像
的其余部分以目标地物的背景出现,此时判 读者的注意力往往集中在目标地物上. 2. 判读者的知识和经验对目标地物的确认有 一定的导向作用,因此,不同的解译者可能 得出不同的结论. 3. 心理惯性对目标地物的识别有一定的影响. 4. 观察的时效性.正确辨认目标地物,需要一 个最低限度的时间才能完成.
遥感原理
第五章 遥感图像目视解译与制图
➢ §1 目视解译的原理和方法 ➢ §2 航空像片的目视解译(信息提取) ➢ §3 卫星像片的目视解译(信息提取) ➢ §4 遥感影像地图
1
遥感原理
第五章 遥感图像目视解译与制图
遥感图像解译分为两种：
目视解译：指专业人员通过直接观察或借助判读仪 器在遥感图像上获取特定目标地物信息的过程。
色调与颜色：是地物波谱在像片上的表现。在黑白像片上，据地 物间色调的相对差异区分地物。 在彩色像片上据地物不同颜色的 差异或色彩深浅的差异来识别地物。
纹理：通过色调或颜色变化表现的细纹或细小的图案。这种细纹或 细小的图案在某一确定的图像区域中以一定的规律重复出现。可揭 示地物的细部结构或内部细小的物体。
1. 7. 位置：指目标地物分布的地点。 2. 8. 图形：目标地物有规律的排列而成的图形结
构。
( 组合图案)：当地物较小时，在影像上表现为纹 理，即某种地物类型有规律的重复出现。如农 田、森林。
9. 相关布局：多个目标地物之间的空间配置关7系。
遥感原理 8
遥感原理 9
遥感原理 10
遥感原理 11
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目视解译要素
色调 (tone) 颜色 (colour) 阴影 (shadow) 形状 (shape) 纹理 (texture) 大小 (size) 位置 (site) 图形 (pattern) 相关布局 (association)
色调：全色遥感图像中从白到黑的密度比例叫色调（也叫 灰度）
颜色：是彩色图像中目标地物识别的基本标志。
影像目视解译的影响因素
分辨率: 空间分辨率；时间分辨率；光谱分辨率
季相影响： 植被差异；太阳高度角；水分影响
图像显示： 真彩色合成，假彩色合成，伪彩色
分辨率 适用范围
1000m 大地构造，台风移动，海面温度，全球变化
250m 80m
区域地质构造，森林火灾，沙尘监测，流域研 究
地质成图，土地类型，植被调查
二、 目视解译原理与方法
遥感图象解译与我们日常的观察习惯有3点不同： • 一是遥感图象通常为顶视，而不同于平日里的透视； • 二是遥感图象常用可见光以外的电磁波谱段，而大多数我
们所熟悉的征在可见光内外谱段，可以表现得十分不同； • 三是遥感图象常以一种不熟悉或变化的比例和分辨率描述
地球表面。 因此，对于初学者需要多对照地形图、实地、或熟悉地物 的观测，增强立体感和景深印象，以纠正视觉误差，积累 经验。可见，遥感图象的解译过程是个经验积累的过 程．
图形：目标地物有规律的排列而成的图形结构。
反映地物的空间分布特征。许多目标都具有一定的重复关系，构成特殊的组合形式。 它可以是自然的，也可以是人为的。这些特征有助于图象的识别，如住宅区的建筑群、 水田的垄块、果园、排列整齐的树冠等。
水电站
位置：指目标地物分布的地点。
反映地物所处的地点与环境。地物与周边的空间关系，如菜地多分布于居民点周围及 河流两侧；机场多在大城市郊区平坦地等。它对植物识别尤为重要，如有的植被生长 于高地、有的植被只能长于湿地等 .
大小：指遥感图像上目标物的形状、面积与体积的度量。
直观地反映目标相对于其它目标的大小。若提供图象的比例尺或空间分辨率，则可 直接测得目标的长度、面积等定量信息。
相关布局：多个目标地物之间的空间配置关系。
指某些目标的特殊表现和空间组合关系。即物体间一定的位置关系和排列方式— —空间配置和布局。如砖场由砖窑的高烟夕、取土坑、堆砖场等组合而成，军事 目标可能有雷达站、军车、军营等
• 遥感图象的目视解译是把解译者的专业知识、区域知识、 遥感知识及经验介入到图象分析中去，根据遥感图象上目 标及周围的影象特征一色调、形状、大小、纹理、图型等 以及影象上目标的空间组合规律等，并通过地物间的相互 关系，经综合推理、分析来识别目标。
• 从这个意义上讲，由于它充分利用了判读者的知识、经验， 这要比计算机的内存和判断更为高明，因而目视解译是遥 感图象解译最基本的方法，是遥感应用分析必不可少的研 究手段。
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
夏季太阳高度高，阴影短，有利地物光谱特 征的反映。
3）水分影响
黑白影像（全色）
真彩色（天然彩色）：影像上地物的颜色是地物 天然色彩的再现。如RGB:TM3,2,1。
标准假彩色（彩色红外）false color：与地物的 天然色相比，都向短波方向移动了一个色向。 如RGB:TM4,3,2。地物反差增大有利于解译。
形状：目标地物在 遥感图像上呈现的外部轮廓。
图象记录的多为地物的平面、顶面形状；侧视成象雷达则得侧视的斜象。地物的 形状是识别它们的重要而明显的标志。不少地物往往可以直接根据它特殊的形状 加以判定。
道路和树林
森林
堆积的木头
纹理：也叫内部结构，指遥感图像中目标地物内部细部结构以一 定频率重复出现造成的影像结构。它是一种单一细小特征的组 合。
阴影：是图像上光束被地物遮挡而产生的地物的影子。据此可判读物体性质或高度。
反映了地物的空间结构特征。它既增强立体感，又显示地物的高度和侧面形状，有助 于地物的识别。阴影可以分为本影和落影，本影——地物未被太阳光直接照射到的部 分形成的阴影； 落影——在太阳光照射下，地物投落到地面上的阴影。前者反映地物 顶面形态；后者反映地物侧面形态，可根据侧影推算出地物的高度。
这种单一特征可以很小，以至于不能在图象上单独识别如叶片、叶部阴影、河滩的沙 砾等。目视解译中，纹理指图象上地物表面的质感(平滑、粗糙、细腻等印象)。纹理
不仅依赖于表面特征，且与光照角度、图象对比度有关，是一个变化值。对光谱特征
相似的物体常通过纹理差异加以识别，如在中比例尺航空象片上的林、灌、草，针叶 林粗糙、灌丛较粗糙、幼林有绒感(绒状影纹)、草地细腻、平滑感等 .
第五章 遥感图像目视解译与制图
主要内容 •遥感图像解译的目的 •目视解译原理与方法 •典型地物的目视解译 •遥感图像目视解译步骤 •遥感制图
一、遥感图像解译的目的:

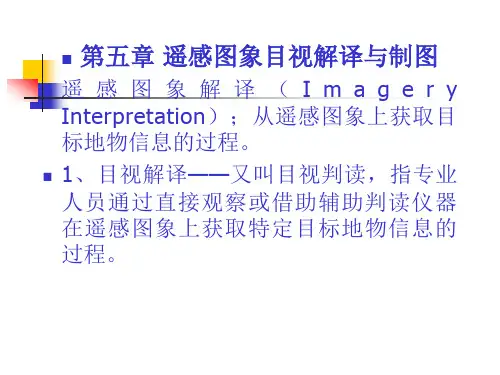

• 目视解译：指专业人员通过直接观察或借助判读仪 器在遥感图像上获取特定目标地物信息的过程。
• 遥感图像计算机解译：以计算机系统为支撑环境， 利用模式识别技术与人工智能技术相结合，根据遥 感图像中目标地物的各种影像特征，结合专家知识 库中目标地物的解译经验和成像规律等知识进行分 析和推理，实现对遥感图像的理解，完成对遥感图 像的解译。
伪彩色（Pseudo color ）:1张黑白图像的灰阶分 为若干等级，在每个等级上赋予颜色，就成为 最简单的伪彩色。
黑白影像 IKONOS_Pan(1m)
真彩色RGB(3,2,1)
标准假彩色RGB(4,3,2)
伪色彩表示的 DEM
目视解译方法
14
目视解译方法
• 先图外后图内 • 先整体后局部 • 先宏观后微观 • 从已知到未知 • 勤对比，多分析
30m 矿产调查，地表温度，土地利用，流域成图， 海水污染，森林祥查
10m 侵蚀调查，渔场调查，水污染
3m
土壤调查，土壤温度，森林密度，树种调查，
人工建筑，1：5万地形图
<1m 军事侦察
季相影响：
1）植被差异 冬季成像有利于突出地表信息；夏季有利 植被解译。
2）太阳高度角 冬季太阳高度低，物体阴影长，辐射强度 低，地物形态信息丰富。
