(完整word版)压电陶瓷片的原理及特性
压电陶瓷片的原理及特性试验
压电陶瓷片的原理及特性试验
极化压电陶瓷片是一种由极化压电陶瓷制成的特殊功能晶体片，具有
优越的振动、放电和电磁屏蔽特性，在各种振动噪声、主被动设备中
有广泛的应用。
一、极化压电陶瓷片的原理
极化压电陶瓷片的原理是：将极化压电陶瓷放置在一定的电场作用下，当外加振动时，它会产生两类变形：即按照电场方向的拉伸变形和横
向剪切变形。
前者产生位移电势，后者产生垂直变形电位，使极化压
电陶瓷得以工作。
二、极化压电陶瓷片的特性试验
1.快速响应特性
极化压电陶瓷片具有快速响应特性，激振后能够迅速响应，具有良好
的冲击特性，可以将外界振动信号快速转换为能量信号。
2.良好的振动特性
极化压电陶瓷片具有良好的振动特性，能克服振动不均匀性，除去不
需要的振动幅度和频率，进而也减弱相应的噪音。
3.良好的电磁屏蔽特性
极化压电陶瓷片在紊乱的电磁环境中仍能有效屏蔽被干扰，具有良好的等效电阻，能将电磁波转换为热能，使被干扰信号受到有效屏蔽。
4.性能稳定
极化压电陶瓷片具有横向剪切室高灵敏度和高稳定度，其中包括拉伸灵敏度和熔化频率的稳定性。
5.容易分离及复原
极化压电陶瓷片容易分离，不会发生损坏，可以进行快速和高效的组装，同时更替的也非常的简单方便。
压电陶瓷原理
压电陶瓷原理
压电陶瓷是一种能够产生电荷和机械位移的材料。
其基本原理是压电效应，即当施加力或压力时，压电陶瓷会发生相应的形变或机械位移，并在其表面产生电荷分布。
这种特性使得压电陶瓷可以广泛应用于传感器、电器和机械装置等领域。
压电陶瓷的压电效应是由于其晶格结构具有非对称性而产生的。
在晶格结构中，正电荷和负电荷不完全重叠，形成了一种偏离中心位置的离子位移。
当施加外力或压力时，这些偏离的离子会发生位移，并引起电荷的重新分布，产生电场。
根据压电效应的不同方向，压电陶瓷可分为三种类型：纵向压电效应、横向压电效应和体积压电效应。
纵向压电效应是指在压力作用下，压电陶瓷沿着力的方向发生机械位移和电荷分离。
横向压电效应是指在力作用方向的垂直方向上，压电陶瓷发生机械位移和电荷分离。
体积压电效应是指在外力作用下，压电陶瓷整体发生体积变化，从而导致电荷的分离。
通过控制施加的力或压力的大小和方向，可以改变压电陶瓷的形变和电荷分布情况。
这种特性被广泛应用于压电陶瓷的传感器中。
例如，当施加外力时，压电陶瓷会产生电荷分离，可以用来检测力的大小和方向。
此外，压电陶瓷还可以应用于压电陶瓷马达、压电陶瓷换能器等设备中，利用其机械位移和电荷分离特性实现机械能与电能的转换。
总之，压电陶瓷利用压电效应来实现电-机耦合效应，具有广
泛的应用前景。
通过控制施加力或压力的大小和方向，可以改
变压电陶瓷的形变和电荷分布情况，从而实现对电能和机械能的控制和转换。

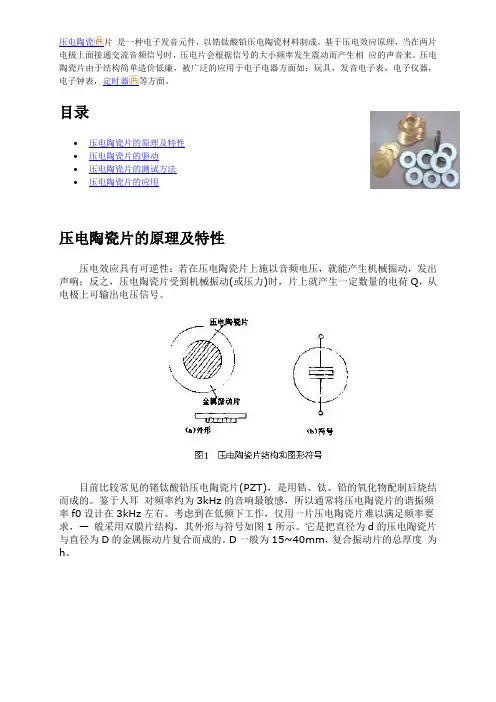

压电陶瓷片
压电陶瓷片是一种电子发音元件，以锆钛酸铅压电陶瓷材料制成。
基于压电效应原理，当在两片电极上面接通交流音频信号时，压电片会根据信号的大小频率发生震动而产生相应的声音来。
压电陶瓷片由于结构简单造价低廉，被广泛的应用于电子电器方面如：玩具，发音电子表，电子仪器，电子钟表，定时器等方面。
目录∙压电陶瓷片的原理及特性∙压电陶瓷片的驱动∙压电陶瓷片的测试方法∙压电陶瓷片的应用压电陶瓷片的原理及特性压电效应具有可逆性：若在压电陶瓷片上施以音频电压，就能产生机械振动，发出声响；反之，压电陶瓷片受到机械振动(或压力)时，片上就产生一定数量的电荷Q，从电极上可输出电压信号。
目前比较常见的锗钛酸铅压电陶瓷片(PZT)，是用锆、钛、铅的氧化物配制后烧结而成的。
鉴于人耳对频率约为3kHz的音响最敏感，所以通常将压电陶瓷片的谐振频率f0设计在3kHz左右。
考虑到在低频下工作，仅用一片压电陶瓷片难以满足频率要求，—般采用双膜片结构，其外形与符号如图1所示。
它是把直径为d的压电陶瓷片与直径为D的金属振动片复合而成的。
D一般为15~40mm，复合振动片的总厚度为h。
当压电材料—定时，谐振频率与h成正比，与(D/2)2成反比。
谐振频率fo与复合振动片的直径D呈指数关系，如图2(a)所示。
显然D愈大，低频特性愈好。
压电陶瓷片作传声器使用时，工作频率约为300Hz~5kHz。
压电陶瓷片的阻抗Z取决于d/D 之比，由图2(b)可见，阻抗随d/D比值的增大而降低。
压电陶瓷片的驱动压电陶瓷片有两种驱动方式。
第一种是自激振荡式驱动。
其电路原理是通过晶体管放大器提供正反馈，构成压电晶体振荡器，使压电陶瓷片工作在谐振频率fo上而发声。
此时压电陶瓷片呈低阻抗，输出音量受输入电流控制，因此亦称为电流驱动型。
第二种为他激振荡式驱动，利用方波(或短形波)振荡器来激励发声。
这时压电陶瓷片一般工作于fo之外的频率上，因此阻抗较高，输入电流较小，它居于电压驱动式。
压电陶瓷
压电陶瓷压电陶瓷（Piezoelectric ceramics）是一种特殊的陶瓷材料，具有压电效应。
它具有压电效应，能够在外界施加压力或扭转时产生电荷，同时在外加电场下也能产生机械变形。
因此，压电陶瓷广泛应用于传感器、换能器、储能器、振动器等领域。
本文将介绍压电陶瓷的原理、特性以及应用领域。
首先，我们来了解一下压电陶瓷的原理。
压电现象最早是由法国物理学家庞丁（Pierre Curie）和雅克（Jacques Curie）在1880年发现的。
他们发现某些晶体，如石英和长石，在外界施加压力时会产生电荷。
这被称为正压电效应。
而如果在外加电场的作用下，这些晶体会发生机械变形，这被称为反压电效应。
接下来，我们来探讨一下压电陶瓷的特性。
压电陶瓷具有几个主要的特性。
首先，它们具有良好的压电和逆压电效应。
这使得它们成为制造传感器和换能器的理想材料。
其次，压电陶瓷还具有良好的机械强度和稳定性。
它们可以承受高压力和机械应力，并且能够在广泛的温度范围内工作。
此外，压电陶瓷具有较宽的频率范围和较高的输出功率。
这使得它们成为制造振动器和储能器的理想选择。
压电陶瓷具有广泛的应用领域。
其中一个主要应用是在传感器领域。
压电陶瓷可以用于制造压力传感器、加速度传感器、力传感器等。
这些传感器可以广泛应用于自动化、工业控制、医疗设备等领域，实现对压力、加速度、力等参数的测量和监控。
另一个主要应用是在换能器领域。
压电陶瓷可以用于制造超声换能器、声波清洗器、喇叭等。
这些换能器可以将电能转化为机械能，实现声音的放大和传播。
此外，压电陶瓷还可以应用于振动器、储能器、精密电机等领域。
总之，压电陶瓷是一种独特的陶瓷材料，具有压电效应。
它具有压电和逆压电效应、良好的机械强度和稳定性、较宽的频率范围和高输出功率等特性。
压电陶瓷在传感器、换能器、储能器、振动器等领域有广泛的应用。
它们在实际生活中发挥着重要的作用，促进了科技的发展和进步。
希望随着科技的不断发展，压电陶瓷能够在更多领域发挥重要作用，为人们的生活带来更多便利和创新。
压电陶瓷的压电原理及制作工艺
在强电场的作用下，使陶瓷内部产生电畴， 即压电效应的微观结构。
老炼
在高温和高电压下对极化后的陶瓷进行长时 间的老炼处理，以进一步提高其性能。
05
压电陶瓷的发展趋势与展望
高性能化
高压电电压常数
随着科技的发展，对压电陶瓷的 电压常数要求越来越高，以提高
其转换效率和应用范围。
高机械品质因数
机械品质因数是衡量压电陶瓷性能 的重要参数，提高其数值有助于降 低能量损耗，提高陶瓷的稳定性。源自电学品质因数总结词
电学品质因数反映了压电陶瓷的介电能与机械能之比，是评价其能量转换效率的 重要参数。
详细描述
高品质的压电陶瓷具有较高的电学品质因数，意味着其介电能转换为机械能的效 率高，能量损失小。
非线性效应
总结词
压电陶瓷在极化处理后具有显著的压 电效应和非线性效应。
详细描述
在极化处理后，压电陶瓷的压电常数 会随施加电压的增加而增大，表现出 非线性效应。这种非线性效应使得压 电陶瓷在某些应用中具有更高的性能 表现。
详细描述
压电陶瓷的压电常数、介电常数等性能参数随温度变化较小 ，具有良好的温度稳定性，使其在温度变化的环境中仍能保 持稳定的压电性能。
机械品质因数
总结词
机械品质因数反映了压电陶瓷的机械能与介电能之比，是评价其能量转换效率 的重要参数。
详细描述
高品质的压电陶瓷具有较高的机械品质因数，意味着其机械能转换为介电能的 效率高，能量损失小。
压电方程
压电方程定义
压电方程是描述压电陶瓷在机械力和 电场作用下的关系，是描述压电效应 的数学模型。
常用的压电方程
常用的压电方程包括d33E、g33E等， 其中d33E表示在3方向上施加单位力 时，材料产生的电荷量与施加的电压 之间的关系。
压电陶瓷片的工作原理
压电陶瓷片的工作原理压电陶瓷片是一种能够将机械能转化为电能的材料。
它具有压电效应，即在外界施加压力或力之下，会产生电荷的分布和电场的改变。
它广泛应用于传感器、声波发生器、声纳、电子滤波器和换能器等领域。
压电陶瓷片的工作原理基于压电效应和反压电效应。
压电效应是指在材料受到外力压缩或拉伸时，电荷分布不均，从而产生电势差。
反压电效应是指在材料受到外界电场激励时，会产生机械位移。
这两种效应共同作用，使得压电陶瓷片能够实现能量的相互转换。
具体来说，压电陶瓷片的工作原理如下：1. 压力激励：当外界施加压力或力于压电陶瓷片时，陶瓷片内部的晶格结构发生微小变化，使得正负电荷分布不平衡。
这种电荷分布不均产生的电场会引起电子的流动，从而产生电流。
2. 反压电效应：当外界电场施加于压电陶瓷片上时，陶瓷片内部的电荷分布会发生改变，从而产生内部电极的张力或压力。
这种张力或压力会导致陶瓷片发生微小变形，从而在力的作用下产生机械位移。
压电陶瓷片的工作原理可以通过数学模型来解释。
一种常用的模型是压电应力-电位模型。
根据这个模型，当外界施加压力时，压电陶瓷片的变形程度与施加的压力成正比。
这个比例系数称为压电模量。
同样地，当外界施加电场时，压电陶瓷片的机械位移与电场的强度成正比。
这个比例系数称为电压系数。
压电陶瓷片的工作原理还可以通过其晶体结构来解释。
压电陶瓷片通常是由铅酸锆、铅酸钛等材料构成的。
这些材料具有反铁电性质，意味着它们具有可逆极化的特性。
在无外界电场和机械压力作用下，铅酸锆和铅酸钛的晶体结构是不均匀和非对称的。
然而，一旦外界压力或电场施加于材料上，晶格结构会发生变化，变得均匀和对称。
这种晶格结构的变化导致了电荷分布和电场的改变，从而产生压电效应。
总的来说，压电陶瓷片的工作原理是基于压电效应和反压电效应的相互作用。
压力激励会引起电荷的分布不均，产生电场和电流。
反压电效应会导致机械位移，使材料发生形变。
这些效应使得压电陶瓷片能够实现能量的相互转换，并应用于各种电子和声学设备中。
压电陶瓷的原理及特性研究
压电陶瓷的原理及特性研究
压电陶瓷是一种能够产生压电效应的材料。
压电效应是指当该材料受到外力作用时，会产生电荷分离或极化现象，从而在材料上产生电压。
压电陶瓷的原理是基于固体晶格的对称性变化。
当外力作用于压电陶瓷时，晶格中的离子会发生位移，从而引起正负电荷的分离。
这种电荷分离产生的电势差可以用来发电或驱动其他电子设备。
压电陶瓷的主要特性包括以下几个方面：
1. 压电效应：压电陶瓷可以在被压缩或拉伸时产生电压，这个特性使得它可以应用于传感器、振动器等领域。
2. 可逆性：压电陶瓷的压电效应是可逆的，即当外力停止作用时，电荷分离消失，电势差恢复为零。
这使得压电陶瓷可以在需要时对外力作出反应，而不需要额外的能源输入。
3. 高稳定性：压电陶瓷具有高稳定性和抗疲劳性能，可以在较长时间内保持稳定的压电效应。
这使得它能够在恶劣环境下工作，如高温、高湿度等条件。
4. 宽频响特性：压电陶瓷具有宽频响特性，可以在很宽的频率范围内产生响应。
这使得它在振动传感器、声波发射器等领域有广泛的应用。
通过研究压电陶瓷的原理及特性，可以进一步优化它的性能，拓展其在各个领域的应用。
完整版压电陶瓷片的原理及特性
完整版压电陶瓷片的原理及特性压电陶瓷是一种可压电材料，当施加外力时会产生电荷累积，从而产生电压。
压电陶瓷的原理是基于压电效应，即当施加外力时，材料内部的正负电荷会重新排列，形成电荷不平衡。
这种电荷不平衡会导致材料产生电位差，即产生电压。
压电陶瓷片由于具有良好的压电性能，广泛应用于传感器、超声换能器、无线电设备、换能器、纳米位移器、振动器等领域。
它的特点和特性如下：1.高压电系数：压电陶瓷片具有较高的压电系数，能够将机械能转化为电能，并且具有较高的能量转化效率。
这使得压电陶瓷片在能量采集、传感和控制领域应用广泛。
2.宽温度范围：压电陶瓷片的工作温度范围通常较宽，可以在极端的高温或低温环境下正常工作。
这使得它在航天、航空以及极地等恶劣环境中的应用具有独特的优势。
3.频率响应范围广：压电陶瓷片能够在较宽的频率范围内工作，通常从几千赫兹到几百兆赫兹。
因此，在超声波成像、荧光光谱仪和无线电通信等领域中具有重要的应用。
4.稳定性好：压电陶瓷片的性能稳定，具有优异的机械和电学性能。
它不易受到外界环境的影响，具有较长的使用寿命。
5.易于加工与制造：压电陶瓷片可以通过多种加工方法加工成不同形状和尺寸，如切割、打孔、磨削等。
这使得它在不同应用场合下可以满足不同形状和尺寸的需求。
6.低功率消耗：压电陶瓷片的功率消耗较低，适合用于需要低功耗的场合，如无线传感、医疗设备等。
7.较高的精度和稳定性：由于压电陶瓷片的工作原理和特性，它可以实现较高的精度和稳定性。
可以采集到更加准确和稳定的电信号或实现更加精确的控制。
总而言之，压电陶瓷片具有高压电系数、宽温度范围、频率响应范围广、稳定性好、易于加工与制造、低功率消耗和较高的精度和稳定性等特点和特性。
这使得它在诸多领域中有着广泛的应用前景。
压电陶瓷的原理和应用
压电陶瓷的原理和应用概述压电陶瓷是一种特殊的材料，它具有压电效应，能够将机械能转化为电能。
压电陶瓷在许多领域都有广泛的应用，如声音传感器、振动马达、压力传感器等。
本文将介绍压电陶瓷的原理和一些常见的应用。
压电效应原理压电效应是指当施加在压电材料上的压力或变形时，会在其表面产生电荷。
这种效应是由于压电材料的晶格结构具有非对称性导致的。
压电效应可以通过外电场和外压力来激活，也可以通过压电材料的自身应力来激活。
压电陶瓷的结构压电陶瓷通常由铁电陶瓷和铅酸铌酸铁锆陶瓷两种材料组成。
铁电陶瓷具有铁电性质，能够在外电场的作用下产生电荷。
而铅酸铌酸铁锆陶瓷则具有高压电效果。
常见应用声音传感器压电陶瓷在声音传感器方面有着广泛的应用。
它可以将声波转化为电信号，用于测量声音的频率和强度。
声音传感器常被应用于无线通讯设备、音频设备等。
振动马达压电陶瓷的振动性能使其成为振动马达的理想材料。
通过施加交变电场，压电陶瓷可以产生机械振动，用于实现各种振动设备，如手机震动、电动牙刷等。
压力传感器由于其压电效应，压电陶瓷可用于制造高灵敏度的压力传感器。
当施加压力时，压电陶瓷会产生电荷输出，用于测量压力的大小。
压力传感器广泛应用于工业自动化、机械设备等领域。
超声波产生器压电陶瓷可以将电能转化为超声波的机械能，因此被广泛应用于超声波产生器中。
通过控制电场的频率和强度，压电陶瓷可以产生高频率的超声波，用于医疗成像、清洗设备等。
光学设备压电陶瓷的机械性能和光学性能使其成为光学设备中的重要组成部分。
压电陶瓷可以用于调整光学元件的位置和形状，实现自动对焦、光阑调控等功能。
总结压电陶瓷凭借其独特的压电效应，在许多领域都有着重要的应用。
从声音传感器到光学设备，压电陶瓷都为这些设备的正常运行提供了关键的功能支持。
随着科学技术的不断发展，压电陶瓷的应用前景将会更加广阔。
压电陶瓷的工作原理
压电陶瓷的工作原理
压电陶瓷是一种能够在施加力或者电场时产生电荷或者施加力的材料。
其工作原理基于压电效应，即当施加力或者电场时，压电陶瓷的晶体结构会发生微小的变化，导致其中的正负电荷转移或者晶体结构微调。
这种微小的变化产生的电荷或者位移可用于传感、驱动或者控制应用。
具体而言，压电陶瓷的工作原理如下：
1. 压电效应：压电陶瓷晶体结构具有非对称性，因此施加外力或电场时会引起晶体结构的畸变。
这种畸变导致晶体内部正负电荷的重新分布，形成一个电偶极矩。
2. 电荷失衡：在没有施加外力或电场时，压电陶瓷的正负电荷是均衡的，即电偶极矩为零。
然而，当施加压力或电场时，正负电荷不再均衡，形成一个净电荷。
这个净电荷可以用来产生电流或者传感外部信号。
3. 逆压电效应：压电陶瓷不仅可以在施加力或电场时产生电荷，也可以在施加电荷时产生位移。
当外加电场施加在压电陶瓷上时，正负电荷的重新分布会导致晶体结构微调，从而产生微小的变形或位移。
这种位移可以被用来控制、驱动机械装置或者进行精确定位。
总之，压电陶瓷的工作原理即基于压电效应和逆压电效应，通过施加外力或电场来实现电荷的分布和位移的产生，从而用于传感、控制和驱动等应用。
压电陶瓷的工作原理
压电陶瓷的工作原理压电陶瓷是一种能够产生电荷的陶瓷材料，它的工作原理主要基于压电效应。
压电效应是指当压电材料受到外力作用时，会产生电荷分离，从而产生电压。
这种特殊的性质使得压电陶瓷在许多领域都有重要的应用，比如声波传感器、压力传感器、振动传感器等。
压电效应的基本原理是由皮埃尔·居里兄弟在1880年首次发现的。
他们发现某些晶体在受到机械应力时会产生电荷，这种现象被称为压电效应。
后来人们发现，压电效应不仅存在于晶体中，还存在于一些陶瓷材料中，这就是压电陶瓷的起源。
压电陶瓷的工作原理可以通过晶体结构来解释。
压电陶瓷通常是由钛酸钡（BaTiO3）等材料制成的，这些材料具有特殊的晶体结构。
在正常情况下，压电陶瓷的晶体结构是不对称的，即晶格中的正负电荷不平衡。
当外力作用于压电陶瓷时，晶格结构会发生畸变，导致正负电荷重新排列。
这种电荷的重新排列就是压电效应产生的原因。
具体来说，当外力作用于压电陶瓷时，晶格结构会发生压缩或拉伸，导致晶体内部的正负电荷重新分布。
这种电荷的重新分布会导致压电陶瓷的两端产生电压差，从而产生电荷。
这就是压电陶瓷产生电荷的基本原理。
除了外力作用外，压电陶瓷还可以通过其他方式产生电荷。
比如，当压电陶瓷受到声波的作用时，声波的压缩和拉伸也会导致电荷的重新分布，从而产生电压差。
这种特性使得压电陶瓷在声波传感器中有着重要的应用。
除了产生电荷外，压电陶瓷还具有反向的效应，即当外加电压作用于压电陶瓷时，会导致晶格结构的畸变，从而产生机械运动。
这种特性使得压电陶瓷在压电换能器中有着重要的应用，比如压电陶瓷马达、压电陶瓷陶瓷等。
总的来说，压电陶瓷的工作原理主要基于压电效应，即在外力作用下产生电荷分离。
这种特殊的性质使得压电陶瓷在许多领域都有着重要的应用，比如传感器、换能器、陶瓷等。
随着科学技术的不断发展，相信压电陶瓷在未来会有更广泛的应用。
压电陶瓷原理
压电陶瓷原理
压电陶瓷是一种特殊的陶瓷材料，其能够通过外力的作用而产生电荷分布的变化，从而产生电场。
这种材料在工业和科技领域有着广泛应用。
压电陶瓷的工作原理是压电效应，即当外力施加在压电陶瓷上时，其内部产生正负电荷分布的不均匀。
这种不均匀的电荷分布会形成一个电偶极子，进而产生一个电场。
当外力释放后，压电陶瓷会恢复到无电场状态。
压电陶瓷的原理可以通过晶格结构解释。
晶格结构中，每个原子或离子都处于平衡位置，如果外力施加在晶体上，原子或离子会发生位移，从而导致电荷重分布，形成电偶极子。
这种电偶极子的产生使得压电陶瓷材料具有压电效应。
压电陶瓷的压电效应具有正压电效应和负压电效应两种形式。
正压电效应是指当外力施加在材料上时，材料的电荷分布产生极化，而负压电效应是指当外力释放时材料的电荷分布恢复到初始状态。
压电陶瓷的应用包括声波传感器、声波发生器、电子点火器、压力传感器等。
由于其压电特性能够将机械能转化为电能，因此被广泛用于传感器、谐振器和声音设备等领域。
总而言之，压电陶瓷通过压电效应将机械能转化为电能，具有广泛的应用前景。
压电陶瓷的工作原理
压电陶瓷的工作原理
压电陶瓷的工作原理是基于压电效应。
压电效应指的是在某些特定的晶体材料中，在波长较长的外加电场作用下，晶体内部会发生一种变形，形成一个极化电场。
这种极化电场的强度与外加电场的强度成正比。
压电陶瓷由于具有压电效应，可以应用于多种电子器件中，如压电换能器、压电加速度计、压电驱动器等等。
其中，压电换能器是最常见的应用之一。
其原理如下：
1. 应变原理：当在压电陶瓷的两个表面施加压力时，压电陶瓷会产生应变，即发生微小的形变。
2. 极化原理：在压电陶瓷中，应变导致晶体结构发生畸变，使得晶体内部的电偶极发生重新排列，形成一个极化电场。
3. 外加电场原理：在已有的极化电场的基础上，通过施加外加电场，可以加强或减弱极化电场。
4. 接触原理：当压电陶瓷处于接触或贴近受控对象时，其发出的电场可以对受控对象施加力，从而实现控制或传感。
由于压电陶瓷具有可逆性，即在去除外加电场后，其极化电场也会消失。
因此，压电陶瓷可以根据外加电场的变化来实现形变和振动转化，从而将电信号转化为机械能，或将机械能转化为电信号。
这使得压电陶瓷在各种应用中具有广泛的用途。
压电陶瓷的基本原理和应用
压电陶瓷的基本原理和应用1. 压电陶瓷的定义压电陶瓷是一种具有压电效应的陶瓷材料，能够在受到力或压力作用下产生电荷并反之也能将电荷转换为力或位移。
它是一种特殊的功能陶瓷材料，具有压电效应、热释电效应和压阻效应等特性。
2. 压电陶瓷的基本原理压电效应是压电陶瓷的基本原理，它是指在某些特殊的材料中，当受到力或压力作用时，内部原子或分子发生畸变，产生极化，并形成正负电荷的分离。
当压力消失时，电荷又会聚集在一起。
压电陶瓷的基本原理可以用以下几个方面来解释：•压电效应：当施加压力时，陶瓷会产生电荷，并导致其内部结构的畸变。
•电压效应：当施加电压时，陶瓷会发生形变。
•应变效应：当施加外力时，陶瓷会产生与力大小相等的位移。
3. 压电陶瓷的结构和组成压电陶瓷通常由钛酸锆、铅锆酸钛、硅酸铅和双碱玻璃等高温烧结材料制成。
它的结构可以分为两个部分：•基体：主要由粒子组成的陶瓷基底，具有良好的断裂性能和机械强度。
•极化层：位于基体表面的极化层，负责传递外界压力或电场对陶瓷的刺激。
4. 压电陶瓷的应用领域由于其特殊的物理性质和压电效应，压电陶瓷在许多领域都有广泛的应用。
4.1 声学器件压电陶瓷广泛应用于声学器件中，如扬声器、听筒、麦克风等。
压电陶瓷的压电效应可以将电能转换成声能，可以将声音信号转化为电信号，实现声音的放大、传输和感应。
4.2 传感器压电陶瓷的应变效应使其成为理想的传感器材料。
压电传感器可以用于测量压力、力、加速度、形变等物理量，并将其转化为电信号进行采集和分析。
4.3 振动与控制压电陶瓷的振动和控制特性使其在仪器仪表、振动传感器和控制系统中有广泛应用。
它可以用于实现精确的振动控制，如减震、精密定位和振动补偿等。
4.4 超声波技术压电陶瓷的超声波性质使其在医疗、材料研究和工业领域中得到广泛应用。
压电陶瓷可以用于制造超声波发生器和传感器，实现超声波的产生、检测和测量。
4.5 压电陶瓷电源压电陶瓷可以利用压电效应将机械能转化为电能，用于制造压电陶瓷电源。
压电陶瓷的工作原理
压电陶瓷的工作原理
压电陶瓷是一种用于从事机械生产、测试和控制的电工器材，它的原理主要是由电子驱动的机械原理。
压电陶瓷是一种高纯度电子陶瓷，它能够在电压作用下产生机械能量。
压电陶瓷最重要的特点是它能够由电场来控制，这使它成为电动化控制中非常重要的一环。
压电陶瓷的工作原理是将输入的电场能量转变为机械能量，当输入一定大小的电场时，电场能量也会因此而发生变化，从而产生新的机械能量。
同样的，当电压发生变化时，压电陶瓷也会发生变化，从而使机械能量也会随着电压的变化而发生变化。
压电陶瓷的主要原理是电场控制机械能量变化，当电场变换时，压电陶瓷也会发生变化，从而使机械能量也会随着电场变化而发生变化。
为了增强其在电场控制中的作用，一般会在表面覆盖一层薄膜，以增加电压的变化率。
压电陶瓷的应用非常广泛，最常用的应用包括驱动机械、调节温度和压力、控制振动、用于激发音响及记录信号等。
压电陶瓷用于传动电磁器件，比如电机、气动马达、脉冲调节器，可提高应用的效率和性能，因此它是机械生产中不可缺少的一部分。
压电陶瓷还可以应用于某些电子设备上，如定位和跟踪，激光冲击器等。
它们能够把电场能量转变成机械能量，从而起到控制、定位和跟踪等功能。
以上就是压电陶瓷的工作原理，它是机械生产、测试和控制中非常重要的一环，具有广泛的应用前景。
今后，压电陶瓷可以被用于更
多的电气控制，发挥更大的作用，为机械控制技术的发展和应用贡献出自己的一份力量。
压电陶瓷的工作原理及应用
压电陶瓷的工作原理及应用1. 压电陶瓷的概述压电陶瓷是一种特殊的陶瓷材料，具有压电效应和逆压电效应。
在外力的作用下，压电陶瓷可以产生电荷分布的变化，从而产生电场；反之，当施加电场时，压电陶瓷也可以发生形变。
因此，压电陶瓷被广泛应用于压力传感、振动传感、声音放大等领域。
2. 压电陶瓷的工作原理压电效应是压电陶瓷的核心工作原理。
当外界施加压力或力对压电陶瓷施加变形时，会使陶瓷内部的晶体结构发生畸变，同时会引起电极上的电荷分布发生变化，导致产生电场。
反之，施加电场时，也会引起压电陶瓷的形变。
3. 压电陶瓷的应用领域3.1 压力传感•压电陶瓷可以将压力转化为电信号，常用于压力传感器。
通过测量压电陶瓷上的电荷变化，可以精确地测量压力的大小，广泛应用于工业、医疗、航空等领域。
3.2 振动传感•压电陶瓷具有较高的频率响应和灵敏度，可以将振动转化为电信号，常被应用于振动传感器。
通过对振动信号的监测和分析，可以实现故障诊断、结构健康监测等应用。
3.3 声音放大•压电陶瓷在声音放大器中起到了关键作用。
在压电陶瓷应用于扬声器时，施加电场可以使压电陶瓷发生形变，产生声音。
此外，将声音转化为电信号，再通过压电陶瓷放大的方式，可以实现音频放大的效果。
3.4 压电陶瓷驱动器•压电陶瓷驱动器是一种将电能转化为机械能的装置。
通过施加电场，将电能转化为压电陶瓷的形变，从而驱动其他机械设备的工作。
压电陶瓷驱动器在精密控制、精密位置传动等领域具有重要应用。
3.5 医疗领域•压电陶瓷在医疗领域中也有广泛应用。
例如，压电陶瓷可以应用于超声波探头中，将电信号转化为机械振动，实现超声波检测；还可以用于体外震波碎石设备中，将电信号转化为压力波，破碎体内结石等。
4. 压电陶瓷的优势和挑战4.1 优势•高灵敏度：压电陶瓷具有较高的灵敏度，可以将微小的压力、振动等转化为电信号。
•宽频带：压电陶瓷具有宽频带特性，可以应对不同频率范围的工作要求。
•高稳定性：压电陶瓷具有较高的稳定性，长期稳定工作不易受到环境因素的影响。
压电陶瓷特性
压电陶瓷特性压电陶瓷正压电效应：当压电陶瓷在外力作用下发生形变时，在它的某些相对应的面上产生导号电荷，这种没有电场的作用。
只是由于形变而产生电荷的现象称为正压电效应。
压电陶瓷逆压电效应：当压电陶瓷施加电场时，不仅产生了极化。
同时还产生了形变，这种由电场产生的形变的现象称为逆压电效应。
压电陶瓷迟滞特性：压电陶瓷的开压和降升曲线之间存在移差值称为迟滞特性现象。
压电陶瓷蠕变特性：在一定电压下，压电陶瓷的位移快速达到一定值后。
位移继续随时间变化而缓慢变化，在一定时间后达到稳定的特性称为蠕变特性。
压电陶瓷温度特性：压电陶瓷受温度的影响而产生的变化的特性，就叫做温度特性。
压电陶瓷工作电压：压电陶瓷在达到标称位移量时所需要的电压，叫做工作电压，又称额定电压。
压电陶瓷最大电压：压电陶瓷最大能承受的电压，叫做最大电压。
压电陶瓷标称位移：压电陶瓷在工作电压下而产生的位移变化范围。
叫做标称位移。
压电陶瓷最大位移：压电陶瓷在最大电压下而产生的位移变化范围。
叫做最大位移。
压电陶瓷最大推力：压电陶瓷轴向的最大输出力。
叫做最大推力。
我们可以通过机械封装式压电陶瓷来了解最大推力。
压电陶瓷刚度：压电陶瓷力与位移的关系。
叫做刚度。
我们可以通过低压驱动OEM式压电陶瓷来了解刚度。
压电陶瓷静电容量：压电陶瓷本身的电容量。
叫做静电容量我们可以通过XP-84X系列机械封装式压电陶瓷来了解静电容量参数。
压电陶瓷响应频率：压电陶瓷最快的变化速度。
叫做响应频率我们可以通过查看机械封装式压电陶瓷来知道压电陶瓷的响应频率。
压电陶瓷叠层型陶瓷：将同一规格的压电陶瓷片粘贴在一起，实现机械上串联，电气上并联的压电陶瓷。
特点是在输出力不损失的情况下，增大位移输出，这就是叠层型陶瓷，单路电源就可控制。
压电陶瓷封装陶瓷：将压电陶瓷固化在机械结构内，从而提高压电陶瓷的可靠性和稳定性和可安装性。
压电陶瓷开环陶瓷：无位置传感器的封装压电陶瓷。
压电陶瓷闭环陶瓷：有位置传感器的封装压电陶瓷。
压电陶瓷
七、排塑：目的是将制粒时加入的粘合剂从毛坯中除掉。
应用
主要用途
常见运用
1、声音转换器声音转换器是最常见的应用之一。像拾音器、传声器、耳机、蜂鸣器、超声波探深仪、声纳、 材料的超声波探伤仪等都可以用压电陶瓷做声音转换器。如儿童玩具上的蜂鸣器就是电流通过压电陶瓷的逆压电 效应产生振动，而发出人耳可以听得到的声音。压电陶瓷通过电子线路的控制，可产生不同频率的振动，从而发 出各种不同的声音。例如电子音乐贺卡，就是通过逆压电效应把交流音频电信号转换为声音信号。
压电陶瓷
具有压电特性的电子陶瓷材料
01 基本释义
03 物质组成
目录
02 发展历史 04 特性
05 原理
07 应用
目录
06 制造工艺
压电陶瓷是一种能够将机械能和电能互相转换的信息功能陶瓷材料-压电效应，压电陶瓷除具有压电性外，还 具有介电性、弹性等，已被广泛应用于医学成像、声传感器、声换能器、超声马达等。压电陶瓷利用其材料在机 械应力作用下，引起内部正负电荷中心相对位移而发生极化，导致材料两端表面出现符号相反的束缚电荷即压电 效应而制作，具有敏感的特性，压电陶瓷主要用于制造超声换能器、水声换能器、电声换能器、陶瓷滤波器、陶 瓷变压器、陶瓷鉴频器、高压发生器、红外探测器、声表面波器件、电光器件、引燃引爆装置和压电陀螺等，除 了用于高科技领域，它更多的是在日常生活中为人们服务，为人们创造更美好的生活而努力。
其中u12为压电能，u1为弹性能，u2为介电能。
经过极化了的压电陶瓷片的两端会出现束缚电荷,所以在电极表面上吸附了一层来自外界的自由电荷。当给陶 瓷片施加一外界压力F时，片的两端会出现放电现象。相反加以拉力会出现充电现象。这种机械效应转变成电效应 的现象属于正压电效应。
压电陶瓷片的原理及特性
压电陶瓷片的原理及特性
压电陶瓷片是一种具有压电效应的陶瓷材料，其原理基于压电效应的物理特性。
压电效应是指在某些材料中，当这些材料受到力或压力作用时，会产生电荷分离，从而产生电势差。
具体来说，压电陶瓷片由许多微小的、高度有序排列的、带电荷的晶体单元组成。
在正常情况下，这些电荷平衡分布，不存在净电荷。
当外力或压力作用于压电陶瓷片上时，晶体单元会被压缩或拉伸，导致电荷的不平衡。
这种不平衡的电荷分布产生了一个电势差，即压电效应。
压电陶瓷片具有以下特性：
1. 压电效应：压电陶瓷片可以将机械能转化为电能，或者将电能转化为机械能。
当外力施加到陶瓷片上时，它会产生电势差，可以用作传感器或驱动器件。
2. 快速响应：压电陶瓷片的响应速度很快，可以在微秒级别做出响应。
这使得它在一些需要快速反应的应用中非常有用。
3. 宽频响范围：压电陶瓷片可以在较宽的频率范围内工作，从几赫兹到几百兆赫兹。
这使得它在声波传感、振动控制等领域有广泛的应用。
4. 高机械品质因数：压电陶瓷片具有较高的机械品质因数，即能量在压电材料中的耗散程度很低。
这意味着它可以高效地转换电能和机械能，并具有良好的能量转移特性。
5. 耐高温性：压电陶瓷片具有较高的耐高温性能，可以在高温环境下使用。
这使得它在一些特殊应用场景中具备优势。
综上所述，压电陶瓷片通过压电效应将机械能转化为电能或将电能转化为机械能。
它具有快速响应、宽频响范围、高机械品质因数和耐高温性等特点，广泛应用于声学、振动控制、传感器及驱动器件等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压电陶瓷片的原理及特性
压电效应具有可逆性：若在压电陶瓷片上施以音频电压，就能产生机械振动，发出声响；反之，压电陶瓷片受到机械振动(或压力)时，片上就产生一定数量的电荷Q，从电极上可输出电压信号。
目前比较常见的锗钛酸铅压电陶瓷片(PZT)，是用锆、钛、铅的氧化物配制后烧结而成的。
鉴于人耳对频率约为3kHz的音响最敏感，所以通常将压电陶瓷片的谐振频率f0设计在3kHz左右。
考虑到在低频下工作，仅用一片压电陶瓷片难以满足频率要求，—般采用双膜片结构，其外形与符号如图1所示。
它是把直径为d的压电陶瓷片与直径为D的金属振动片复合而成的。
D一般为
15~40mm，复合振动片的总厚度为h。
当压电材料—定时，谐振频率与h成正比，与(D/2)2成反比。
谐振频率fo 与复合振动片的直径D呈指数关系，如图2(a)所示。
显然D愈大，低频特性愈
好。
压电陶瓷片作传声器使用时，工作频率约为300Hz~5kHz。
压电陶瓷片的阻抗Z取决于d/D之比，由图2(b)可见，阻抗随d/D比值的增大而降低。
>压电陶瓷片的驱动
压电陶瓷片有两种驱动方式。
第一种是自激振荡式驱动。
其电路原理是通过晶体管放大器提供正反馈，构成压电晶体振荡器，使压电陶瓷片工作在谐振频率fo上而发声。
此时压电陶瓷片呈低阻抗，输出音量受输入电流控制，因此亦称为电流驱动型。
第二种为他激振荡式驱动，利用方波(或短形波)振荡器来激励发声。
这时压电陶瓷片一般工作于fo之外的频率上，因此阻抗较高，输入电流较小，它居于电压驱动式。
其优点是音域较宽。
音色较好。
>压电陶瓷片的测试方法
1、电压测试法
在业余条件下，可以用万用表的电压挡来检查压电陶瓷片的质量好坏，具体方法是：将万用表拨至2.5V直流电压档，左手拇指与食指轻轻握住压电陶瓷片的两面，右手持两支表笔，红表笔接金属片，黑表笔横放在陶瓷表面上，如图1所示。
然后左手拇指与食指稍用力压紧一下，随即放松，压电陶瓷片上就先后产生两个极性相反的电压倍号，使指针先是向右捏一下，接着返回零位，又向左摆一下。
摆动幅度约为0.1~0.15V。
在压力相同的情况下，摆幅愈大，压电陶瓷片的灵敏度愈高。
若表针不动，说明压电陶瓷片内部漏电或者破损。
交换两支表笔位置后重新试验，指针摆动顺序应为：向左摆->回零->向右摆->回零。
在意事项：
①如果用交流电压档，就观察不到指针摆动情况，这是由于所产生的电压信号变化较缓慢的缘故。
②检查之前，首先用R×1k或R×10k档测量绝缘电阻，应为无穷大，否则证明漏电，压电陶瓷片受强烈震动而出现裂纹后，可用电烙铁在裂纹处薄薄地徐上一层焊锡，—般能继续使用。
③检查时用力不宜过大、过猛，更不得弯折压电陶瓷片；勿使表笔头划伤陶瓷片，以免损坏片子。
④若在压电陶片上一直加恒定的压力，由于电荷不断泄漏，指针摆动一下就会慢慢地回零。
2．电流测试法
利用万用表50uA挡，也可以检查压电陶瓷片的好坏。
电路如图2所示。
将红表笔接金属片，黑表笔接压电陶瓷表面。
两手沿轴向施以作用力+F、-F时，表针应向右摆几个微安；再松开手时，表针又向左摆几个微安；设施力与松力时间均为dt，则通过微安表的电流平均值分别为：I＝＋Q/△t，I2＝－Q/△t。
3．借助反相器测试法
前面介绍过压电陶瓷片有自激振荡式驱动和他激振荡式驱动两种方式，下面是根据第二种方式而设计的检查压电陶瓷片的电路图见图3现采用一片CC4069六反相器，由反相器F1和F2构成两级反相式阻容振荡器，F3起隔离作用。
接上压电陶瓷片后，即组成完整的蜂鸣器(BZ)电路。
图中的数字表示CC4069的管脚号。
实选R1为470kΩ可调电阻，C＝470pF，FR2＝1MΩ。
代入式
（f0=0.455/(R1C1)）中求出输出方波频率f0约为2kHz。
电源电压VDD选6~9V。
闭合开关S时，被测压电陶瓷片应能发声。
然后逐渐调整R1，当R1↑时，fo↑，音调升高；当R1↓时，fo↓，音调降低。
用这种方法还可测量压电陶瓷片的频率特性。
>压电陶瓷片的应用压电陶瓷片主要用于压电扬声器、传声器、超声延迟线、测量振动和测量压力的传感器、电话中的送受话器等方面作机械能(声能)转换成电能，或在低功率下由电能
转换成机械能的换能元件；也可应用于超声波清洗焊接、探伤、超声诊断、超声医疗、水声发射、引燃、引爆等作高压强功率时将电能转换成机械能的换能元件。
