全站仪采集碎部点坐标注意事项
全站仪坐标测量操作步骤建站后视碎部点测量

全站仪坐标测量操作步骤建站后视碎部点测量一、引言全站仪是现代测量工程中广泛使用的测量仪器,通过全站仪的精确测量,我们能够获取到建筑物或工程项目的准确坐标信息。
建站后视碎部点测量是全站仪测量中的重要步骤之一,本文将介绍全站仪坐标测量操作步骤和建站后视碎部点测量的具体过程。
二、全站仪坐标测量操作步骤在进行全站仪坐标测量之前,我们需要准备好所需的仪器和材料。
通常,我们需要全站仪、三脚架、反射镜和测量笔记本电脑。
下面是全站仪坐标测量的具体操作步骤:1.安装三脚架:将三脚架打开,并将其调整到适当的高度。
确保三脚架稳固地放置在平坦的地面上。
2.安装全站仪:在三脚架上安装全站仪,确保全站仪稳固地固定在三脚架上。
3.准备反射镜:将反射镜安装在需要测量的位置上。
确保反射镜垂直于地面,并且可以通过全站仪的望远镜看到。
4.开机和校准:打开全站仪的电源,启动全站仪系统。
进行全站仪的校准操作,以确保测量的准确性。
5.设置基准点:选择一个已知的基准点作为参考点,将其坐标输入到全站仪系统中。
这个基准点可以是已经测量过的点或是由其他测量方法得到的点。
6.镜头对准:使用全站仪的望远镜,将目标对准到反射镜上。
通过调整全站仪的水平和垂直角度,使反射镜的十字线居中在望远镜的准线上。
7.进行测量:通过按下全站仪上的测量按钮,进行测量操作。
全站仪会自动记录测量数据,并计算出目标点的坐标。
8.记录测量结果:将测量结果记录在测量笔记本电脑上或其他适当的记录设备上。
记录的信息包括测量点的坐标和其他相关的测量数据。
9.移动测量和重复:将全站仪移动到下一个需要测量的位置,并重复以上步骤,直到完成所有需要测量的点。
三、建站后视碎部点测量建站后视碎部点测量是建立工程坐标系的关键步骤之一。
它用于将各个测量点的相对位置转化为工程坐标系中的绝对位置。
下面是建站后视碎部点测量的具体过程:1.选择测量站点:根据测量要求,在合适的位置选择一个测站,作为建立工程坐标系的原点。
全站仪碎部测量原理

全站仪碎部测量原理
全站仪碎部测量是一种常用的工程测量方法,主要应用于建筑、道路、桥梁、隧道等工程建设中的碎部测量。
其基本原理是利用全站仪对测量点进行坐标测量,再通过计算得到测量点的高程值。
全站仪碎部测量的基本步骤如下:
1. 确定测量点:根据工程需要,确定需要测量的点位置,并在测量点周围设置明显的标记。
2. 设置全站仪:将全站仪安装在稳定的支架上,调整全站仪的水平度和垂直度,使其准确对准测量点。
3. 观测测量点:利用全站仪的望远镜观测测量点,记录下测量点的坐标值和高度值。
4. 计算高程值:根据全站仪测量的坐标值和已知的高程值,计算出测量点的高程值。
5. 记录测量数据:将测量的坐标值、高程值和其他相关数据记录下来,以便后续的工程设计和施工。
全站仪碎部测量的优点是测量精度高、操作简单、速度快,可以在较短的时间内完成大量的测量任务。
同时,全站仪碎部测量还可以进行实时监测和数据传输,方便工程管理人员及时了解工程进展情况,提高工程建设效率和质量。

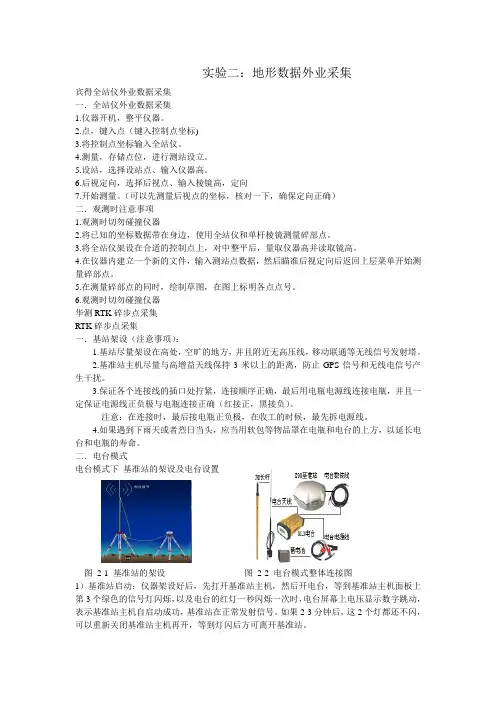

地形数据外业采集

实验二:地形数据外业采集宾得全站仪外业数据采集一.全站仪外业数据采集1.仪器开机,整平仪器。
2.点,键入点(键入控制点坐标)3.将控制点坐标输入全站仪。
4.测量,存储点位,进行测站设立。
5.设站,选择设站点、输入仪器高。
6.后视定向,选择后视点、输入棱镜高,定向7.开始测量。
(可以先测量后视点的坐标,核对一下,确保定向正确)二.观测时注意事项1.观测时切勿碰撞仪器2.将已知的坐标数据带在身边,使用全站仪和单杆棱镜测量碎部点。
3.将全站仪架设在合适的控制点上,对中整平后,量取仪器高并读取镜高。
4.在仪器内建立一个新的文件,输入测站点数据,然后瞄准后视定向后返回上层菜单开始测量碎部点。
5.在测量碎部点的同时,绘制草图,在图上标明各点点号。
6.观测时切勿碰撞仪器华测RTK碎步点采集RTK碎步点采集一.基站架设(注意事项):1.基站尽量架设在高处,空旷的地方,并且附近无高压线,移动联通等无线信号发射塔。
2.基准站主机尽量与高增益天线保持3米以上的距离,防止GPS信号和无线电信号产生干扰。
3.保证各个连接线的插口处拧紧,连接顺序正确,最后用电瓶电源线连接电瓶,并且一定保证电源线正负极与电瓶连接正确(红接正,黑接负)。
注意:在连接时,最后接电瓶正负极,在收工的时候,最先拆电源线。
4.如果遇到下雨天或者烈日当头,应当用软包等物品罩在电瓶和电台的上方,以延长电台和电瓶的寿命。
二.电台模式电台模式下基准站的架设及电台设置图2-1 基准站的架设图2-2 电台模式整体连接图1)基准站启动:仪器架设好后,先打开基准站主机,然后开电台,等到基准站主机面板上第3个绿色的信号灯闪烁,以及电台的红灯一秒闪烁一次时,电台屏幕上电压显示数字跳动,表示基准站主机自启动成功,基准站在正常发射信号。
如果2-3分钟后,这2个灯都还不闪,可以重新关闭基准站主机再开,等到灯闪后方可离开基准站。
1】电台模式下移动站接收机设置1)手簿连接移动站主机(1)用蓝牙连接:RTKce→配置→手簿端口配置→“选用蓝牙”打钩,点击配置蓝牙→搜索(点击一下那个像眼睛一样的东西)→绑定(把点触笔点击主机的S/N号,约1秒不放,出现一个画面,再点击绑定/band,这样即绑定了移动站)→OK→确定。
天宇全站仪CTS-632R数据采集教案-首页

教案首页天宇全站仪CTS-632R数据采集放样实训课题:天宇全站仪CTS-632R数据采集课时分配:2学时+2学时+2学时教学目的与要求:1.会全站仪安置2.会建站及建站质量检查3.会用望远镜快速的瞄准目标4.会数据采集(测碎部点三维坐标)5.数据采集:会(准确)→熟练→快速准确教学重点:1.全站仪建站及建站质量检查2.望远镜快速的瞄准目标3.碎部点的选择教学难点:1.用望远镜快速的瞄准目标2.碎部点的选择教学方法:理-实一体化教学授课类型:理论实训课教具:CTS-632R天宇全站仪、棱镜(大小)、红蓝铅笔等1时间分配:课堂组织分钟复习旧课分钟讲授新课分钟课堂小结分钟作业:1.仪器安置方法步骤?2.全站仪建站方法步骤?建站质量检查方法?3.望远镜瞄准目标的方法?课后记事:教案审查记录:2天宇全站仪CTS-632R数据采集放样实训指导书一、实训教学目标1.会全站仪安置2.会建站及建站质量检查3.会用望远镜快速的瞄准目标4.会数据采集(测碎部点三维坐标)5.数据采集:会(准确)→熟练→快速准确二、实训设备CTS-632R天宇全站仪、棱镜(大小)、红蓝铅笔等三、实训内容1.全站仪安置2.建站及建站质量检查3.用望远镜快速的瞄准目标4.数据采集(测碎部点三维坐标)5.数据采集:会(准确)→熟练→快速准确四、实训方法步骤一)基座式棱镜安置1)基座式棱镜开箱和存放·开箱:轻轻地放下箱子,让其盖朝上,打开箱子的锁栓,开箱盖,取出基座式棱镜。
·存放:盖好棱镜头镜盖,使基座的水准器朝上,将棱镜平卧(棱镜头朝下)放入箱中,盖好箱盖,并关上锁栓。
2)基座式棱镜安置棱镜和对中整平将基座式棱镜安装在三角架上,精确整平和对中,以保证测量成果的精度(应使用专用的中心连接螺旋的三角架)①架设三角架将三角架伸到适当高度,确保三腿等长、打开,并使三角架顶面近似水平,且位于测站点的正上方。
将三角架腿支撑在地面上,使其中一条腿固定。
数字测图技术应用教程 单元3 全站仪碎部数据采集

30
表 1:500 1:1000 1:2000基础地理信息要素部分代码
31
“编码法”也称作“带简编码格式的坐标数据文件自动绘图方式”, 与“草图法”在野外测量时不同的是,每测一个地物点时都要在电子 手簿或全站仪上输入地物点的简编码,简编码一般由一位字母和一或 两位数字组成。全站仪的操作与“草图法”相同。
•
碎部点要选择在为地物、地貌的特征点上。
•
对于地物,应选择在地物轮廓线的转折点上。
•
对于地貌,应选择在山地最能反映地貌特征的山脊线、山谷线和
山脚线上,这些都是地貌的骨架称为地性线。
•
在地性线上的特征是坡度变换点和方向变换点,这些点即为地貌
碎部点。
•
碎部点的密度与测图比例尺大小有关。
24
课题
三“编码法”数据采
4
1. 测站点数据输入
开始坐标测量之前,需要先输入测站坐标、仪器高和目标高。 仪器高和目标高可使用卷尺量取。 坐标数据可预先输入仪器。
在首页菜单下,按测 量键,显示坐标测量 菜单,
选取“2、设置测站”后按 OK (或直 接按数字键2),输入测站数据
5
⑶ 输入下列各数据项: N0,E0,Z0(测站点坐标)、仪器高、目 标高。 每输入一数据项后按 OK,若按 记录,则记录测 站数据,
系统根据设置的测站点和后视点坐标计算 出后视方位角,(HAR 为应照准的后视方 位角)
12
照准后视点,按 是 ,结束方位角设置返回坐标测量菜单 屏幕。
13
3.数据检核
精确照准检核点目标棱镜中心后, 在坐标测量菜单 屏幕下选择“1、坐 标测量”后按 观测 (或直 接按数字 键1)
14
测量完成后,显示出目标点的坐标值以及到目标点的距 离、垂直角和水平角, (若仪器设置为重复测量模式, 按停止键来停止测量并显示测量值。) 检核点坐标与已有坐标比较,在误差允许范围内,即为 建站合格。可以进行三维坐标测量。若不合格,检查建 站过程以及已知数据,重新建站。

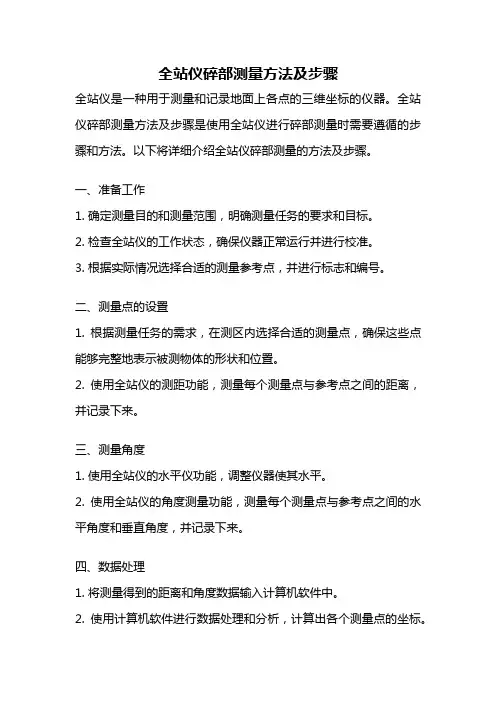

全站仪碎部测量方法及步骤

全站仪碎部测量方法及步骤全站仪是一种用于测量和记录地面上各点的三维坐标的仪器。
全站仪碎部测量方法及步骤是使用全站仪进行碎部测量时需要遵循的步骤和方法。
以下将详细介绍全站仪碎部测量的方法及步骤。
一、准备工作1. 确定测量目的和测量范围,明确测量任务的要求和目标。
2. 检查全站仪的工作状态,确保仪器正常运行并进行校准。
3. 根据实际情况选择合适的测量参考点,并进行标志和编号。
二、测量点的设置1. 根据测量任务的需求,在测区内选择合适的测量点,确保这些点能够完整地表示被测物体的形状和位置。
2. 使用全站仪的测距功能,测量每个测量点与参考点之间的距离,并记录下来。
三、测量角度1. 使用全站仪的水平仪功能,调整仪器使其水平。
2. 使用全站仪的角度测量功能,测量每个测量点与参考点之间的水平角度和垂直角度,并记录下来。
四、数据处理1. 将测量得到的距离和角度数据输入计算机软件中。
2. 使用计算机软件进行数据处理和分析,计算出各个测量点的坐标。
3. 根据需要,可以进行数据的图形化展示和分析。
五、结果分析1. 对测量结果进行分析和比较,检查数据的准确性和可靠性。
2. 根据测量结果,评估测量任务的完成情况,判断是否满足测量要求。
全站仪碎部测量方法及步骤就是以上所述的一系列操作和流程。
通过这些步骤,可以使用全站仪对地面上的各个点进行测量,并计算出它们的三维坐标。
全站仪碎部测量方法及步骤具有操作简便、测量准确、效率高等特点,广泛应用于土地测量、建筑测量、道路测量等领域。
需要注意的是,在进行全站仪碎部测量时,要保持仪器的稳定和准确,并严格按照步骤进行操作。
同时,还要注意环境因素对测量结果的影响,例如温度、湿度和大气压力等。
只有在严格遵循方法和步骤的基础上,才能得到准确可靠的测量结果。
全站仪碎部测量方法及步骤是使用全站仪进行碎部测量的关键。
通过合理的设置测量点、测量距离和测量角度,以及准确的数据处理和结果分析,可以得到满足测量要求的结果。
试述全站仪测定碎部点的基本方法

试述全站仪测定碎部点的基本方法
1. 嘿,你知道全站仪测定碎部点有啥基本方法不?就像我们走路要先知道往哪儿迈腿一样重要!比如在测绘地形的时候,全站仪就像是我们的眼睛,得好好利用它呀!
2. 全站仪测定碎部点,这可真是个有趣的事儿!就好比搭积木,得一块一块稳稳地放。
在实际操作中,不认真可不行哦!
3. 哇塞,全站仪测定碎部点的方法,那可得好好琢磨琢磨。
好比做饭,得掌握好火候和调料,才能做出美味佳肴呀!比如要精确瞄准目标呢。
4. 全站仪测定碎部点,这不是随随便便就能搞定的呀!就像投篮,得找对角度和力度。
想想看,要是测错了那可麻烦大啦!
5. 嘿呀,全站仪测定碎部点的基本方法,这可关系重大呢!好比开锁,得找到合适的钥匙才行。
在野外作业时,这可不能马虎哟!
6. 全站仪测定碎部点,这里面的门道可多啦!就像弹钢琴,每个音符都要弹对。
比如说设置好参数就特别关键呢!
7. 哇哦,想想全站仪测定碎部点,不就像给一幅画上色一样嘛!得细心再细心。
要是粗心大意了,那成果不就毁啦!
8. 全站仪测定碎部点的基本方法,可不能小瞧啊!好比走迷宫,得找对路。
在复杂地形中,这方法可太重要啦!
9. 哎呀呀,全站仪测定碎部点,这可是技术活呀!就像解一道难题,得动动脑筋。
可别小看任何一个步骤哟!
10. 全站仪测定碎部点,这绝对是个值得好好研究的事儿!好比一场比赛,得全力以赴。
我们可得把这些方法掌握好呀!
我的观点结论:全站仪测定碎部点的基本方法非常重要,需要我们认真学习和实践,才能在实际工作中准确高效地完成任务。
原创不易,请尊重原创,谢谢!。
碎部测量_实验报告

一、实验目的1. 掌握碎部测量的基本原理和方法。
2. 熟悉使用全站仪进行碎部测量的操作步骤。
3. 学习如何根据碎部点数据绘制地形图。
4. 培养团队协作能力和实际操作技能。
二、实验原理碎部测量是地形测量的一项基本工作,主要是通过测量地面上各个碎部点的位置,建立地形模型。
全站仪是一种高精度的测量仪器,它集成了电子测距、角度测量、电子罗盘等功能,可以快速、准确地测量碎部点的坐标。
三、实验仪器与工具1. 全站仪一台2. 碎部点标尺若干3. 地形图一张4. 记录板一块5. 计算器一个6. 地图比例尺四、实验步骤1. 准备工作:- 检查全站仪是否完好,电池充足。
- 准备碎部点标尺,并做好标记。
- 熟悉全站仪的操作方法和注意事项。
2. 碎部点测量:- 选择一个合适的位置作为测站,并做好标记。
- 将全站仪安置在测站上,并进行对中整平。
- 使用全站仪依次测量各个碎部点的坐标,记录数据。
- 在记录数据时,注意记录碎部点的编号、坐标、高程等信息。
3. 数据处理:- 将测量数据输入计算机,进行坐标转换和计算。
- 对测量数据进行质量检查,剔除错误数据。
- 根据处理后的数据,绘制地形图。
4. 地形图绘制:- 根据地形图比例尺,将碎部点坐标转换为图上坐标。
- 在地形图上绘制各个碎部点,并用线条连接相邻点。
- 标注各个碎部点的高程。
5. 实验总结:- 对实验过程中遇到的问题进行分析和总结。
- 讨论实验结果,评估实验效果。
五、实验结果与分析1. 通过本次实验,我们掌握了碎部测量的基本原理和方法,熟悉了全站仪的操作步骤。
2. 实验过程中,我们遇到了一些问题,如全站仪对中整平困难、数据采集误差等。
这些问题在后续实验中得到了解决。
3. 实验结果表明,使用全站仪进行碎部测量具有较高的精度和效率,可以满足地形测量的需求。
六、实验心得1. 碎部测量是地形测量的一项基础工作,对于地形图的绘制具有重要意义。
2. 全站仪是一种先进的测量仪器,具有高精度、高效率等优点。
实验二全站仪坐标数据采集

实验二全站仪坐标数据采集一、目的学会全站仪程序模式下碎部点坐标采集的方法。
二、实验安排1.实验时数2学时。
2.每实验小组由4~5人组成,每个人进行轮流操作,测量2个点坐标。
3.实验仪器和工具有:全站仪1台,反光棱镜1组,草图记录纸和笔等。
三、实验内容及步骤1.整置仪器,设置参数2.建立文件3.测站设置4.输入后视点(定向点)数据/输入角度数据5.定向及检核6.碎部点测量7.检核,返回初始界面,关机四、实验要求选择任两个点作为已知点,假定坐标分别为(1000,1000,10)、(2000,2000,20),每人轮流开展整个实验内容。
注意:假定后视点无法检核。
五、实验报告针对发放的特定型号仪器,撰写具体的实验步骤。
附:南方全站仪NTS352(拓普康GTS335N)1. 建立文件按MENU键,菜单“F3:存储管理”,翻页,找到“F1:输入坐标数据”,建立文件(一般以日期为名)——“确认”,输入“点名”——“确认”——输入N/E/Z——“确认”,可以连续输入多个已知点后,按“ESC”键退出。
查看已输入点的方法:“存储管理”——“查找”——“F2:坐标数据”2.测站设置菜单“F1:数据采集”,输入已经建立的文件名称——“确认”——“F1:设置测站点”(1)输入仪器高:翻页至“仪器高”——“输入F2”——“确认”(2)输入测站坐标:“测站F4”——“调用F2”(翻页找到测站点号)——“确认”——“确定,否、是”。
ESC退出至“数据采集”页面。
3.定向“F2:设置后视点”——“后视F4”——“调用F2”(翻页找到后视点号)——“确认”——“确定,否、是”。
自动退回上级界面,“测量F3”——“角度F1”(显示水平角度即为坐标方位角),水平制动瞄准目标后,按“是F4”,显示完成,自动退至“数据采集”页面。
4.测量(1)输入目标高:“F3:测量”——翻页至“目标高”——“输入F2”——“确认”;(2)瞄准目标测量:“测量F3”——“坐标F3”,下一点直接按“同前F4”备注:定向后,先测量后视点(或其它已知控制点),比较与实际坐标的差别,若误差较大,需要重新定向,若误差满足要求,则开始碎部点采集。
全站仪碎部点测量方法

全站仪碎部点测量方法一、前言全站仪是一种高精度的测量仪器,广泛应用于建筑、道路、桥梁等工程测量中。
在实际使用过程中,由于各种原因,全站仪碎部点的测量难度较大。
本文将介绍全站仪碎部点测量方法,希望对广大工程师和技术人员有所帮助。
二、准备工作1. 确定测量目标:在进行全站仪碎部点的测量前,需要明确所要测量的目标,包括位置、高度等信息。
2. 准备设备:全站仪、三脚架、反光棒等。
3. 确定基准点:基准点是进行全站仪测量的重要参考点,需要确定一个稳定可靠的基准点,并进行标记。
4. 确定观测方向:观测方向是指从哪个位置观察目标物体,并确定该方向与基准线之间的夹角。
三、操作步骤1. 架设全站仪:首先需要将三脚架放置在平稳的地面上,并调整好高度。
然后将全站仪安装在三脚架上,并通过水平调节器将全站仪调平。
2. 设置参数:在进行测量前,需要设置一些参数,包括基准点高度、观测方向、目标高度等。
这些参数可以根据实际情况进行调整。
3. 观测目标:在确定好观测方向后,需要将全站仪对准目标物体,并使用反光棒进行观测。
在观测过程中,需要保持全站仪和反光棒之间的距离稳定,并尽量减少外界干扰。
4. 记录数据:在完成观测后,需要将数据记录下来,并进行处理。
处理方法可以根据实际情况选择不同的软件或算法。
5. 校验结果:在完成数据处理后,需要对结果进行校验。
校验方法包括重新观测、与其他数据比对等。
四、注意事项1. 确保设备正常工作:在进行全站仪碎部点的测量前,需要检查设备是否正常工作,并及时更换电池等配件。
2. 保持稳定性:在观测过程中,需要保持设备和反光棒之间的距离稳定,并尽量减少外界干扰。
3. 精细化管理:为了提高精度和效率,在使用全站仪时需要进行精细化管理,包括设备保养、数据管理等。
4. 安全第一:在使用全站仪时,需要注意安全问题,避免发生意外事故。
五、总结全站仪碎部点的测量是一项比较复杂的工作,需要技术人员具备一定的专业知识和操作技能。
碎步测量具体步骤

碎步测量具体步骤[ 标签:碎步,步骤 ] 需要准备什么仪器?碎步测量时须注意的各项细节!乧回答:1 人气:48 提问时间:2010-06-23 10:40 答案碎部测量是指基于控制下直接进行散点测量。
如地形测测绘,在导线点测量叫控制测量,而将仪器架设在控制点上进行各地形点采集则叫碎部测量。
地形图碎步测量要点1.首先应熟悉仪器。
2.在平原地区,野地地形较简单,但主要沟坎不可放过,因地势较平坦,高程点可以稀一些,但有明显起伏的地方, 高处应延坡走向有一排点,坡下有一排点,这样画出的等高线才不会变形,画上沟坎后,等高线钻进沟坎,这样等高线才不会相交。
平原地区的房屋应在一排房的两边控制,不可以用短边两点和长边距离画房,那样误差太大。
有必要时该上房则上房,可以得到事半功倍的效果。
有些地方无法看到,可用仪器把周围打出来,里面的用钢尺量,不要以为钢尺量的不准,实践证明,量出来的和测的一样准,而且可以提高效率。
测图时一定要注意电杆的类别和走向以及是否有地下接口。
有的电杆上边是输电线,下边是配电线或通讯线,应画主要的。
成行的电杆不必每一个都测,可以隔一根测一根或隔几根测一根,因为这些电杆是等间距的,在做内业时可用等分插点画出,精度也很高,但有转向的电杆一定要测。
道路要测一边,量出路宽,这样画出来才好看。
地下光缆不可放过,但有些光缆,例如国防光缆须经某些部门批准方可在图上标出。
3.在测山区时,主要是地形,但并不是点越多越好,做到山上有点,山下有点,确保山脊线,山谷线等地性线上有足够的点,这样画出的等高线才想且不变形。
在山区特别是在半山腰建的房子, 要把周围的大坎画出,这样在图上才可看出房屋是一层层的,有立体感。
在山区测图最好在山顶或半山腰设站,这样可以减少搬站,效率高。
4.测量员要对各种地形地物有一个总体概念,知道什么地物由几个点画出,一般点壮物一个点,线壮物两个点,圆形建筑物三个点,矩形建筑物四个点……这也是对测图软件的熟悉程度。
碎步测量

碎部测量一.概念碎步测量:以控制点为基础,测定地物、地貌的平面位置和高程,并将其绘制成地形图的测量工作。
碎部点:碎部测量中,地物的测绘实际上是地物平面形状的测绘,地物平面形状可用其轮廓点(交点和拐点)或中心点来表示,这些点被称为地物的特征点(碎部点)。
这些点被称为地物特征点碎部测量实质:测绘地物和地貌碎部点平面位置和高程。
碎部测量工作两个过程:一是测定碎部点的平面位置和高程,二是利用地图符号在图上绘制各种地物和地貌。
碎部测图方法:平板仪测图、经纬仪测图等传统测图、地面数字测图及航空摄影测量等。
2.传统测图传统测图实质:即图解测图,通过测量将碎部点展绘在图纸上,以手工方式描绘地物和地貌,具有测图周期长、精度低等缺点,主要适用于小区域、大比例尺的地形测图。
方法:平板仪测图、经纬仪测图传统测图工作程序:①在收集资料和现场初步踏勘的基础上,拟定技术计划;②进行测区的基本控制测量和图根控制测量;③进行测图前一系列准备工作,以保证测图工作顺利进行;④在测站点密度不够时要对测站点进行加密;⑤逐点完成碎部测图工作;⑥进行图边测图和野外接图;⑦组织检查和验收;⑧野外原图整饰及清绘等工作二.测图方法(一)传统测图1.准备工作:资料准备:包括收集测图规范、地形图图式、控制点成果以及任务书和技术计划书等。
仪器与工具准备:种类繁多,小物件较多,认真准备,以免遗漏,对测图仪器按规定进行检查、检验与校正,使其能满足测图要求。
图板准备:图纸的准备、绘制坐标格网和展绘控制点。
经纬仪测图所用图纸:一面打毛的聚酯薄膜,其厚度为0.07~0.1mm,并经过热定型处理。
具有伸缩性小、无色透明、不怕潮湿等优点,便于使用和保管。
测图前,要将控制点展绘在图纸上,首先在图纸上精确绘制直角坐标格网,大比例尺地形图采用10×10cm方格网。
坐标格网绘制可采用绘图仪、专用格网尺等工具进行。
坐标格网绘制好后,必须进行检查,检查内容:方格网长对角线长度与理论值之差应小于0.3mm;各小方格的顶点应在同一条对角线上,小方格的边长与其理论值之差应小于0.1mm;图廓边长与其理论值之差应小于0.2mm。
全站仪碎部测量步骤

全站仪碎部测量步骤全站仪是一种高精度测量仪器,广泛应用于土木工程、建筑工程等领域。
在使用全站仪进行测量时,我们需要进行一系列的步骤来确保测量结果的准确性和可靠性。
本文将介绍使用全站仪进行碎部测量的步骤。
步骤一:准备工作在开始使用全站仪进行碎部测量之前,我们需要进行一些准备工作:1.选择合适的测站位置:测站位置应远离干扰源,并且具有良好的视野,以确保全站仪可以正常测量。
2.设置基准点:选择一个相对稳定且不易移动的基准点,可以利用临时固定物体(如三脚架)固定在地面上。
3.安装全站仪:根据全站仪的使用说明书,将全站仪安装在三脚架上,并进行水平调整和校准。
步骤二:设定测量参数在进行碎部测量之前,我们需要设定一些测量参数,以确保测量结果的准确性。
1.设定大地坐标系:根据实际情况选择适当的大地坐标系,并将其设定在全站仪上。
2.设定测量单位:根据需要,设定测量单位为度、分、秒或者弧度,并将其设定在全站仪上。
3.设定测量精度:根据实际需求,设定测量精度,并将其设定在全站仪上。
步骤三:测量控制点在进行碎部测量之前,我们需要先测量一些控制点,以便后续的测量可以参考和校正。
1.设定测量模式:将全站仪设定为测量模式,并将其指向控制点。
2.观测控制点:使用全站仪观测控制点的坐标,并记录下观测数据。
3.校正观测数据:根据观测数据,进行数据校正和处理,以消除误差和提高测量精度。
步骤四:测量碎部在完成控制点的测量之后,我们可以开始进行碎部的测量。
1.设定测量模式:将全站仪设定为测量模式,并将其指向碎部位置。
2.观测碎部点:使用全站仪观测碎部点的坐标,并记录下观测数据。
3.数据处理:根据观测数据,进行数据处理和计算,得到碎部点的坐标和测量结果。
步骤五:验证和校正在完成碎部测量之后,为了确保测量结果的准确性,我们需要进行验证和校正。
1.进行交会测量:使用全站仪对测量结果进行交会测量,以比较和验证测量结果的一致性。
2.进行校正:如果有必要,根据交会测量的结果,对测量结果进行校正和修正。
全站仪碎步测量

全站仪碎步测量一.目的和要求1、熟练掌握全站仪的使用;2、了解数字测图的基本要求和成图的过程;3、掌握小地区大比例尺数字测图方法和数字成图软件的使用;4、要求5-6人一组,分工为观测、立镜和绘草图,轮换操作。
二.仪器与工具全站仪1台、棱镜2个、脚架1个、棱镜杆2根、图纸、Cass软件、计算机。
三.方法和步骤1)测量步骤进行碎步测量的前提是将实习七中布设的控制点坐标计算出来,给出控制点坐标。
○1将全站仪安置于某一控制点(设为A)上,棱镜放到与其邻近的控制点,作为定向点。
对全站仪和棱镜进行对中、整平(对中误差不应大于2mm)。
○2打开仪器,新建项目,建站。
在全站仪中输入测站坐标(可采用调用的方式)。
○3定向。
选择可通视的另一控制点(设为B)为定向点,调用定向点的坐标,然后用望远镜照准定向点(尽量瞄准目标的底部),进行检核和定向。
○4检查测量(务必要进行)。
照准定向点的棱镜,进行检查测量,与已知坐标相比较,误差在一倍中误差之内。
在第一个测站之后,也可以在已测的几个碎部点上安置反光镜进行检查测量。
○5进入碎部测量界面。
将棱镜杆放在所测的点上,用全站仪测量碎步点的坐标,草图人员跟着扶尺人员绘制工作草图,在工作草图上记录地形要素名称,碎步点的连接关系。
○6导出数据。
○7内业成图。
2)地物地貌特征点的选取碎部点应选地物、地貌的特征点。
地物应选在地物轮廓线的方向变化处,如房角点、道路转折点、交叉点、池塘转弯点及独立物的中心点;对地貌应选在能反映地貌特征的山脊线、山谷线等地性线上,如山顶、鞍部、山脊、山谷、山坡、山脚等坡度变化及方向变化处。
碎部点的间距最大不超过图上3cm,最大视距对1:500,主要地物为50m,次要地物为70m。
3)绘制草图注意事项绘图人员要注意图面正确整洁,注记清晰,并做到随测点,随展绘,随检查。
图8-1 地物测绘草图4)导出数据数据进入CASS都要通过“数据”菜单。
一般是读取全站仪数据。
还能通过测图精灵和手工输入原始数据来输入。
