化学软件chemoffice安装和基本教程
双击需要改变元素符号的原子，弹出输入框，输入元素符号，按回车 键完成原子序号的更改。若原子的三维结构中显示孤对电子，执行关闭 “Tools”菜单中的“Show H’s ans Lp’s”命令，可不显示氢原子和孤对电子。
ChemDraw结构式与3D模型的转换
（1）ChemDraw结构式转换为3D模型 （2）3D模型转换为平面结构式
化学物质检索方法
“ChemFinder”对话框
图 4-40分子结构信息对话框
请按
化学反应的检索
查找免费网络资源
免费资源查找链接
分子模型及仿真软件Chem3D
主界面
3D模型绘制与编辑
（1）利用键工具建立模型 （2）利用文本工具建立模型
（3）利用子结构建立3D模型
子结构模型库
使用模板建立3D模型
利用模板建立富勒烯 3D模型
改变元素序号与替换元素 ➢ 改变元素序号:
首先选中模型。执行“Edit”菜单中的“Select All”命令或ctrl + A快捷键； 然后整理结构，执行“Tools”菜单中的“Clean Up Structure”菜单命令。 使用垂直工具栏中 的工具，双击需要改变序号的原子，弹出输入框， 输入原子序号，按回车键完成原子序号的更改。
结构式 名称
(2) 结构式名称
预测核磁共振化学位移（structure---predict 1H-NMR shifts）
Structure—predict 1H-NMR shifts
分析结构估计性质
（3）化学反应方程式绘制举例
OH
(CH3CO)2 70°C80°C 15min水浴
COOH
OOCCH3 COOH
➢环己烷的椅式构型直接点击为水平放置，按Shift键点 击可由水平变为垂直。
(精品)化学软件应用---ChemOffice
以心安得化合物为例：
【Analysis】窗口 【Chemical Properties】】窗口
• 1.3.9 元素周期表
ChemDraw提供了一张使用起来十分方便的元素周 期表。 【View】/【Show Periodic Table Window】即可打 开元素周期表窗口。 单击周期表上的元素符号，就可以得到该元素的物理 性质。单击表中的 按钮，可以打开或关闭周期表下 方的物理性质详细列表。
菜单栏
套索 结构透视
实线单键 多重箭
虚线键 碎线键 碎线楔键 粗键
楔形键 空楔形键 波浪键
序列工具 脂肪族链
环丙烷 环戊烷 环庚烷
椅式环己烷 环戊二烯
选取框
质谱碎片 橡皮
文本工具
笔 箭头
轨道 绘图元素
括号 化学符号
询问工具
高级工具
模板
环丁烷
环己烷 环辛烷
椅式环己烷 苯环
常用工具栏 格式工具栏
绘图窗口
【File】/【Save As】，弹出【另存为】对话框， 即可保存。【保存类型】有多种选项，可另存为Chem Draw 3.x版的格式（“chm”），或“gif”、“bmp”图形 格式，或另存为ISIS格式。
• 3.1.3.3 图形的旋转或缩放
如果不改变图形模板的话，在绘图区每单击一次鼠标， 就会出现一个选定模板的图形。单击鼠标左键后不松 手，则可以通过移动鼠标使图形旋转，待转动到希望的 位置时松手即可。
垂直工具栏上的【模板】包含了多种较复杂的分子种
类和玻璃仪器模板。分别如下：
氨基酸（Amino Acids Side Chains）
氨基酸（Amino Acids）
芳香族（Aromatics）
化工过程仿真软件安装说明

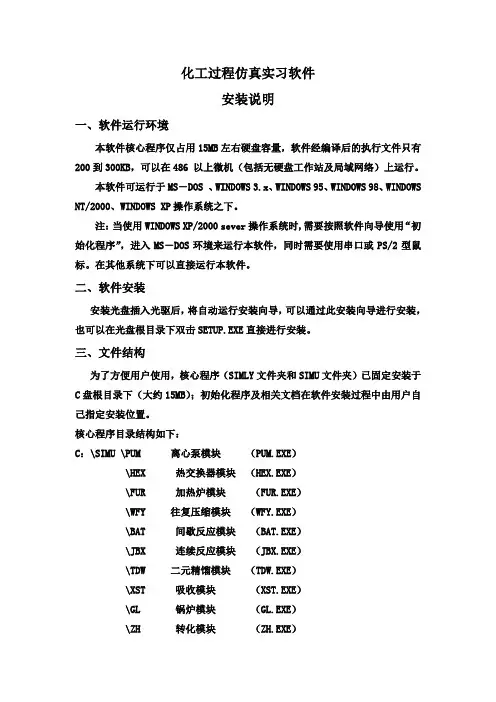

化工过程仿真实习软件安装说明一、软件运行环境本软件核心程序仅占用15MB左右硬盘容量，软件经编译后的执行文件只有200到300KB，可以在486 以上微机（包括无硬盘工作站及局域网络）上运行。
本软件可运行于MS－DOS 、WINDOWS 3.x、WINDOWS 95、WINDOWS 98、WINDOWS NT/2000、WINDOWS XP操作系统之下。
注：当使用WINDOWS XP/2000 sever操作系统时,需要按照软件向导使用“初始化程序”，进入MS－DOS环境来运行本软件，同时需要使用串口或PS/2型鼠标。
在其他系统下可以直接运行本软件。
二、软件安装安装光盘插入光驱后，将自动运行安装向导，可以通过此安装向导进行安装，也可以在光盘根目录下双击SETUP.EXE直接进行安装。
三、文件结构为了方便用户使用，核心程序（SIMLY文件夹和SIMU文件夹）已固定安装于C盘根目录下（大约15MB）；初始化程序及相关文档在软件安装过程中由用户自己指定安装位置。
核心程序目录结构如下：C：\SIMU \PUM 离心泵模块（PUM.EXE）\HEX 热交换器模块（HEX.EXE）\FUR 加热炉模块（FUR.EXE）\WFY 往复压缩模块（WFY.EXE）\BAT 间歇反应模块（BAT.EXE）\JBX 连续反应模块（JBX.EXE）\TDW 二元精馏模块（TDW.EXE）\XST 吸收模块（XST.EXE）\GL 锅炉模块（GL.EXE）\ZH 转化模块（ZH.EXE）C：\SIMLY \ CJ 常减压蒸馏模块（CJ.EXE）\FCC 催化裂化模块（FCC.EXE）四、运行仿真软件成功安装软件后，双击桌面相应快捷方式即可启动软件向导。
第一个界面为欢迎界面，第二个界面为操作系统选择画面，如下图所示：当使用WINDOWS NT/2000以下操作系统时，选中“其他windows系统”，单击“下一步”进入如下画面，可以通过鼠标左键单击进入相应模块。
ChemCAD5.2的安装以及使用方法
ChemCAD5.2的使用教程
1.ChemCAD的安装
找到压缩包，解压，如这张图片
点击SETUP图标，然后一直点击下去，强调一点，安装之前，必须将360安全卫士等一些杀毒软件关闭！！！
安装好之后，进行下一步，将图片上的第一个文件夹crack打开，找到这个图标，复制一下，然后到C盘找到文件夹CC5(前提是你将ChemCAD安装在C盘了),将复制的图标放进这个文件夹里，在双击运行一下！这样安装完成了，在程序中找到ChemCAD就可以运行了。
2.ChemCAD的使用技巧
（1）运行CAD之后，必须先进行文件夹的命名与存放的位置，画好工艺流程图之后，就可以将图保存。
再次想看你画的流程图，必须先运行CAD，然后在file选项中找到open job，在选择你画的流程图的文件夹！
（2）强调一点，下面这张图片里找不到的设备图，你可以在这些图标上点击右键，在左边窗口会出现更多的图标。
具体ChemCAD的使用方法，请参照pdf版！。
化学常用软件应用简介(ChemOffice) ppt课件
包含三种工具：
碎片工具 离解工具 合成工具
：破坏指定化学键，使分子成为两部分。 ：破坏化学键画出一个离解反应。 ：破坏化学键画出一个逆向合成反应。
ppt课件
page27
• 环工具：画环状结构。
• 楔形键工具： 画楔形键。
• 制表工具： 用于多重网格制表。其中 薄层色谱板（TLC）可以画出
ppt课件
page38
多面体（Polyhedra）
RNA
ppt课件
page39
立体中心（Stereocenters） 超分子（Supramolecules）
ppt课件
page40
ChemBioDraw包括了众多的模板，我们想画 的东西多数已经包括在其中了，熟悉这些模板， 我们可以根据这些模板迅速组合成希望的分子 形状。
ppt课件
page43
ppt课件
page44
ppt课件
page45
ppt课件
page46
7. 选中垂直工具栏 中的文本工具，分 别将鼠标移至应该 出现羟基或氧原子 的位置，待出现连 接点后，点击键盘 上的O键。
ppt课件
page47
在绘制过程中，化学键键角难以精确掌握，且 拖拉化学键或键点的过程中难免会造成键长的变 化和图形的扭曲，因此需要对图形进行整理。除 了手动调整外，还可以通过ChemDraw的相关菜 单命令进行整理。
ppt课件
page18
• 增加了对文件系统的支持
（1）对SD文件支持。SD文件是一种许多化学软 件都通用的格式文件，可在一个文件中包括许多 结构。
（2）对数据库连接的支持。可及时与Internet连 接并不断更新化学数据。
化学软件 ChemOffice 的使用
蓬罩 橡皮 文本 笔 箭头 轨道 绘图元素 基元 化学符号 弧形 原子反应 模板 环丁烷环 环己烷环 环辛烷环 环己烷椅式 苯环
ChemDraw——工具 键工具
模板工具
8
箭头工具
轨道工具
画图工具
基元工具符号工具Leabharlann 弧形工具原子反应工具
