组态王软件详细教程 第四讲 报警和事件
组态软件操作指南 报警与事件
本章内容定义报警组设置变量的报警属性报警配置报警输出报警画面自动弹出事件记录及输出概述下面我们讲解报警的相关功能，包括报警的定义、报警的存储以及查询等等。
在工业现场，为了保证系统的安全运行，报警和事件的产生和记录是必不可少的，KingSCADA提供了强有力的报警和事件系统。
KingSCADA中的报警和事件主要包括：变量的报警事件、操作事件、用户登录事件和工作站事件，通过这些事件信息用户可以轻松地了解系统的运行情况。
为了分类显示产生的报警信息，可以把报警信息划分到不同的报警组中，在指定的报警窗口中显示报警信息。
第一节报警记录及输出定义报警组划分报警组的作用就是为了将不相关的报警信息显示在不同的报警窗口中，将相关的报警信息显示在同一个报警窗口中，便于用户查询。
在KingSCADA工程设计器中选择“数据词典”→“报警组”选项，单击鼠标右键，在弹出的右键菜单中执行“新建报警组”命令，弹出对话框，如图6-1所示：图6-1新建报警组对话框在编辑框中输入：“温度报警”报警组，单击“确认”按钮该报警组建立完了，同样的方式我们再新建一个“液位报警”报警组。
您也可以根据工程需要建立更多的报警组，或在已建立的报警组下定义二级报警组或三级报警组，在这里我们定义两个报警组：温度报警、液位报警。
设置变量的报警属性在使用报警功能前，必须先要对变量的报警属性进行定义。
在KingSCADA工程开发环境的“数据词典”中选择“temperature”变量并双击，在弹出的“变量属性”对话框中选择“报警属性”选项卡，如图6-2所示：图6-2报警属性设置对话框对话框设置如下：低报警：10 温度低报警优先级：1高报警：90 温度高报警优先级：1报警组：温度报警设置完毕后单击“确认”按钮，定义完成。
我们再定义数据模型中液位的报警。
打开数据模型“Control”，然后双击变量“liquid_level”弹出此变量的编辑框，在“报警”选项卡中选择报警组为：液位报警，如图6-3所示。
组态王软件详细教程 第四讲 报警和事件
第四讲 报警和事件报警和事件窗口的作用运行报警和事件记录是监控软件必不可少的功能，“组态王”提供了强有力的支持和简单的控制运行报警和事件记录方法。
组态王中的报警和事件主要包括变量报警事件、操作事件、用户登录事件和工作站事件。
通过这些报警和事件，用户可以方便地记录和查看系统的报警、操作和各个工作站的运行情况。
当报警和事件发生时，在报警窗中会按照设置的过滤条件实时的显示出来。
为了分类显示报警事件，可以把变量划分到不同的报警组，同时指定报警窗口中只显示所需的报警组。
（注：趋势曲线、报警窗口都是一类特殊的变量，有变量名和变量属性等。
）为使报警窗口内能显示变量的报警和事件信息，您必须先做如下设置：定义报警组切换到工程浏览器，在左侧选择“报警组”，然后双击右侧的图标进入“报警组定义”对话框。
在“报警组定义”对话框中单击“修改”。
→ 在“修改报警组”对话框中将“RootNode ”修改为“化工厂”。
单击“确认”，关闭“修改报警组”对话框。
单击“增加”按钮，在“化工厂”报警组下再增加一个分组“反应车间”。
单击“报警组定义”对话框的“确认”按钮。
结束对报警组的设置设置变量的报警定义属性设置变量“反应罐压力”的报警属性。
在工程浏览器的左侧选择“数据词典”，在右侧双击变量名“反应罐压力”，弹出“定义变量”对话框。
在“定义变量”对话框中单击“报警定义”配置页，弹出对话框如下图：具体设置如下：低：10高：90报警组名：反应车间。
优先级：100单击“确定”，关闭此对话框。
采用同样的方法定义“原料油液位”，“催化剂液位”“成品油液位”的报警属性。
注：只有在“报警定义”对话框中定义了变量所属的报警组和报警方式后，才能在报警和事件窗口中显示此变量报警信息。
本节课将为工程增加一个报警和事件窗口。
建立报警和事件窗口建立新画面对于一个实际可用的系统来说，是由多幅具有不同功能的监控画面构成。
组态王所允许的画面数量是不受限制的。
本课将在一个新的画面上建立报警和事件窗口。
组态王声音报警
声音报警!裁月隔日少汨期◎輛尸名的舫I删限阪车启动历史记录的5■启动旅警记录直丰启动.后吿命令■；§盲嘯锄报警够*欢机执备快态斷网络伏蛊◎新建…新建两个变量;确定取消血年◎月血秒◎卡日期◎丰用户名◎勵问权限动历史记录血卡启动报警记录*启动后台命令新报警◎卡双机热备歇霆◎车毫秒◎卡网絡状态◎新建」定交吏量基本犀性银警定史|记录拓全医]采集频率[loro 毫秒「转换方式----------------------------忖线性厂开方高级|厂允许D呻访问确定取消荃本扈性报警輙|记录和安全区|新建画面:文本关联:「计数值:評*斛堰・・・ii ■■■■ a ■■■■ a ■ a ■ a ■开始报警开始报警按钮命令语言:60 上200 面屋61 宽度⑶丈件0=]果3S[E]选風旳字命爭语菖\\本站点冶tart=l：string b“b=I nfoAppD ir ()+"'Mhang.war*:if(a>10JP'-aySound ( b, 2);11吏呈】Ml全HP函数系竦…帮助..字特甲.15件…自越…|工业库茂园孰L茗它…i£4儈1)*/1}+二=:编写命令程序语言黛鹑活昭黛舞腿益竄器雲舄韓-湖ifiiS-□陆爭谱菖应用程斥命令再言爭件做语言也炖键命哮语言□目定遊数陆笛语百啊配方0非鸵性恿-—数由库{fl■菇杓吏号口談捋词矣*报害爼-%设备]& COML ]fC0M2 绘ODE 回紙卡暮刖Cl&艇S 恳冋隼站点-仝>isflea即设査开損系境玄奁査匡行耒蜿XX报警配査■3历史数慌记累文件[F]闺規[EJ，选弹也|字启动时运疗阿|停止吋] « |9000圭电,if（\\本姑空治七旺存=1） [a=a+';if（a>2J|{于1；]}-旦面容苗-芟軽手名鯨应用程序ift^i&s（范文素材和资料部分来自网络，供参考。

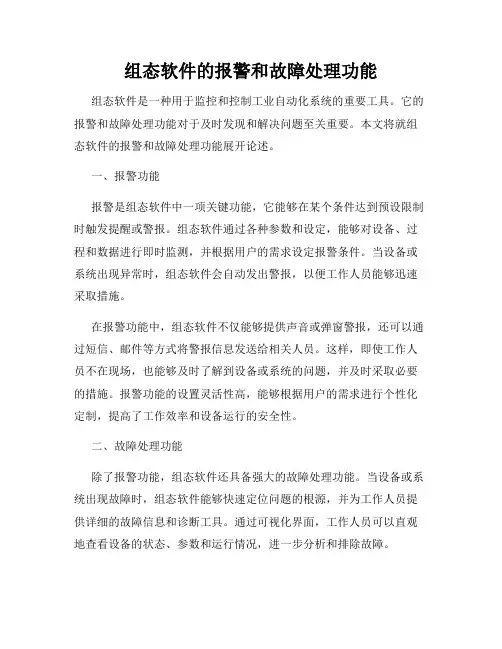

组态软件的报警和故障处理功能
