园林景观出图标准
景观设计制图基本规范
•园林设计图上的比例，应选用1:1 ×10n、1:2 × 10n 、1:5 × 10n （n为正整数），必要时可以使 用1:2.5 × 10n、1:3 × 10n 、1:4 × 10n
五、符号
• 索引符号
• 详图符号
• 引出线
(文字说明)
(文字说明)
(文字说明)
(文字说明)
• 对称符号
• 连接符号
附：园林制图的 基本知识
第一节 制图标准
(GB/T50001-2001)
一、图纸幅面
尺寸 代号
幅面代号
A1
A2
A3
A4
b×l
841 ×1189 594 ×841 420 ×594 297 ×420 210 ×297
c a
10 25
5
A0—A3立式幅面
A4立式幅面
标题栏
会签栏
二、图线
• 图线主要有： 实线、虚线、点画线、 双点画线、折断线、波浪线等。
中
线 细 粗 虚 中 线 细
0.5b
0.35b b 0.5b 0.35b
线型种类和用途
名 称 线 型 线宽 用 途 1.吊车轨道线 2.结构图中的支撑线
粗
点 划 线 双 点 划 线 折断 线 波浪 线
b 0.5b 0.35b
b
中 细
粗
土方填挖区的零点线 分水线、中心线、对称线、定位轴 线
预应力钢筋线
• • • • • • • • • • • • • •
教学的最终目的是：让接受教育的人具备自我教育的能力。 由此言之我们学习的目的应该是：“学会自我教育” 下面给大家介绍一些下载景观设计专业资料的网站，希望同学们充分发 挥自学精神！！！ 景观设计资源共享 500幅经典的PSD分层景观效果图 /u/1402508/2446452 贝尔高林景观细部施工图图集 /u/728438/2115832 全套景观设计方案 /u/728438/1554291 著名景观设计所处的成套施工图 /u/728438/2009109 经典景观书籍 /u/728438/1508583 景观设计专业实用材质库 /u/728438/2115820 景观设计施工图资料集（国标规范） /u/728438/2115831 景观设计细部施工图集 /u/728438/2115830 世界著名景观设计案例 /u/728438/2133522 水晶石软件视频教程 /u/728438/2110431
园林景观设计制图规范(适用于规范制图)
春雨原色制图规范景观设计制图规范主编：校对：审定：编者单位：编制日期：目录 (1)第一章：总则第二章：制图规范一.一般规定1.图幅、比例 (2)2.图层 (3)3.图线、图例 (4)4.文字标注 (5)5.尺寸标注 (6)6.常用符号 (7)二.专项规定 (12)1.总图 (13)2.放线索引图 (13)3.竖向 (14)4.道路铺装 (14)5.绿化植栽 (15)6.小品 (15)7.水电 (16)三.材料名称标注 (16)四.图纸编排及装订 (18)第三章：作图软件规范设置第四章：图纸内容及要求一.方案设计图(一)方案设计展板(二)方案设计图册(三)方案设计幻灯演示文件二.扩大初步设计图第五章：附图第一章总则1.为了统一我公司制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规范、美观，符合我公司设计、审算、施工、存档的要求，制定本标准。
2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。
3.本标准适用于春雨计算机制图。
4.图纸必须以mm为单位按实际尺寸精确绘制；图面总体布局均衡、整齐、清晰、美观。
第二章制图规范第二章(一) 一般规定第一节图幅、比例一.图纸幅面：1.图框位置：春雨04/e春雨/文件/天下图框2.图纸加长规定：图纸的短边一般不应加长，长边可加长，但应符合表1的规定。
3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
一般A0~A3图纸宜横式使用；必要时，也可立式使用。
4.一个工程设计中，使用的图纸一般不宜多于两种幅面，不含目录及表格所使用的幅面。
5.为方便出图，每张图纸图框下应标明图幅、比例；图纸文件名应按如下格式保存：“图号/图名/图幅-比例”，例如：“JS2廊架施工设计A2-30”。
二.比例：1.绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2中选用，并优先选用表中常用比例。
2.一张图纸内，应以一种比例为主，且单张图纸内所用比例不宜超过3种。
园林景观扩初设计阶段出图标准

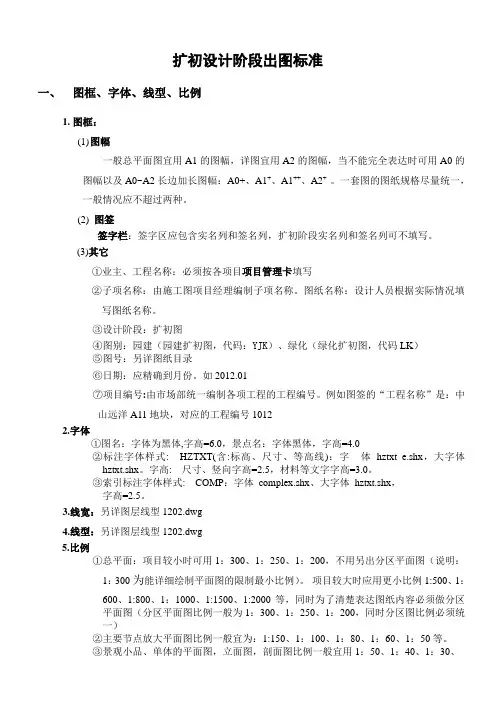

扩初设计阶段出图标准一、图框、字体、线型、比例1.图框：(1)图幅一般总平面图宜用A1的图幅，详图宜用A2的图幅，当不能完全表达时可用A0的图幅以及A0~A2长边加长图幅：A0+、A1+、A1++、A2+ 。
一套图的图纸规格尽量统一，一般情况应不超过两种。
(2) 图签签字栏：签字区应包含实名列和签名列，扩初阶段实名列和签名列可不填写。
(3)其它①业主、工程名称：必须按各项目项目管理卡填写②子项名称：由施工图项目经理编制子项名称。
图纸名称：设计人员根据实际情况填写图纸名称。
③设计阶段：扩初图④图别：园建（园建扩初图，代码：YJK）、绿化（绿化扩初图，代码LK）⑤图号：另详图纸目录⑥日期：应精确到月份。
如2012.01⑦项目编号:由市场部统一编制各项工程的工程编号。
例如图签的“工程名称”是：中山远洋A11地块，对应的工程编号10122.字体①图名：字体为黑体,字高=6.0，景点名：字体黑体，字高=4.0②标注字体样式: HZTXT(含:标高、尺寸、等高线)：字体hztxt_e.shx，大字体hztxt.shx。
字高: 尺寸、竖向字高=2.5，材料等文字字高=3.0。
③索引标注字体样式: COMP：字体complex.shx、大字体hztxt.shx，字高=2.5。
3.线宽：另详图层线型1202.dwg4.线型：另详图层线型1202.dwg5.比例①总平面：项目较小时可用1：300、1：250、1：200，不用另出分区平面图（说明：1：300为能详细绘制平面图的限制最小比例）。
项目较大时应用更小比例1:500、1：600、1:800、1：1000、1:1500、1:2000等，同时为了清楚表达图纸内容必须做分区平面图（分区平面图比例一般为1：300、1：250、1：200，同时分区图比例必须统一）②主要节点放大平面图比例一般宜为：1:150、1：100、1：80、1：60、1：50等。
③景观小品、单体的平面图，立面图，剖面图比例一般宜用1：50、1：40、1：30、1：25、1：20、1：15、1：10等。
园林景观设计制图规范（适用于规范制图）
园林景观设计制图规范（适⽤于规范制图）春⾬原⾊制图规范景观设计制图规范主编：校对：审定：编者单位：编制⽇期：⽬录 (1)第⼀章：总则第⼆章：制图规范⼀.⼀般规定1.图幅、⽐例 (2)2.图层 (3)3.图线、图例 (4)4.⽂字标注 (5)5.尺⼨标注 (6)6.常⽤符号 (7)⼆.专项规定 (12)1.总图 (13)2.放线索引图 (13)3.竖向 (14)4.道路铺装 (14)5.绿化植栽 (15)6.⼩品 (15)7.⽔电 (16)三.材料名称标注 (16)四.图纸编排及装订 (18)第三章：作图软件规范设置第四章：图纸内容及要求⼀.⽅案设计图(⼀)⽅案设计展板(⼆)⽅案设计图册(三)⽅案设计幻灯演⽰⽂件⼆.扩⼤初步设计图第五章：附图第⼀章总则1.为了统⼀我公司制图规则，保证制图质量，提⾼制图效率，做到图⾯清晰、简明、规范、美观，符合我公司设计、审算、施⼯、存档的要求，制定本标准。
2.本标准以国家现⾏制图标准为依据，结合我公司的制图风格及经验编制⽽成。
3.本标准适⽤于春⾬计算机制图。
4.图纸必须以mm为单位按实际尺⼨精确绘制；图⾯总体布局均衡、整齐、清晰、美观。
第⼆章制图规范第⼆章(⼀) ⼀般规定第⼀节图幅、⽐例⼀.图纸幅⾯：1.图框位置：春⾬04/e春⾬/⽂件/天下图框2.图纸加长规定：图纸的短边⼀般不应加长，长边可加长，但应符合表1的规定。
3.图纸以短边作为垂直边称为横式，以短边作为⽔平边称为⽴式。
⼀般A0~A3图纸宜横式使⽤；必要时，也可⽴式使⽤。
4.⼀个⼯程设计中，使⽤的图纸⼀般不宜多于两种幅⾯，不含⽬录及表格所使⽤的幅⾯。
5.为⽅便出图，每张图纸图框下应标明图幅、⽐例；图纸⽂件名应按如下格式保存：“图号/图名/图幅-⽐例”，例如：“JS2廊架施⼯设计A2-30”。
⼆.⽐例：1.绘图所⽤的⽐例，应根据图样的⽤途与被绘对象的复杂程度，从表2中选⽤，并优先选⽤表中常⽤⽐例。
2.⼀张图纸内，应以⼀种⽐例为主，且单张图纸内所⽤⽐例不宜超过3种。
园林施工图基本制图规范
园林施工图基本制图规范（一）录入设定1、绘图时可以以米为单位1:1录入，也可以毫米为单位1:1录入，但一般比较倾向于以毫米为单位1:1录入。
2、绘图过程中不能出现重复线、未闭合线，因为重复线容易引起出图是线宽设定的麻烦，而未闭合线则不利于后续工作中的铺装及色带等的填充。
3、绘图过程中不能旋转、移动图元，以免影响坐标设定，以及施工上的麻烦等。
必须旋转时，要在图中标明旋转原点及角度。
4、特殊符号的输入：键盘输入“%%p”，出现“±”符号，键盘输入“%%C”键，出现“φ”符号，键盘输入“%%d”键，出现“°”符号。
（二）图层及颜色设置1、很多人画图时不喜欢分图层，或即使分层，也是将大量图块留在0层，这不是一个好习惯，我们一定要习惯分层设定，分层保存图块的操作模式，同时不要在0层上保留任何图块。
2、使用尺寸标注过程中，软件会自动生成一个名为《Defpoints》的层，这个层默认不打印，不要将任何图块放在此层。
3、插入“图框”图块后，文件一般会生成名为《图框》的层（具体视原图块的分层命名而定），一般不要在这个图层上绘图，以方便我们随时自如的更换图框或更改图框大小，以及重新设定图框等。
4、很多人喜欢将屏幕改成白地黑字，已和现实吻合，但长时间盯着这样的屏幕不利于视力保护；也有很多人喜欢用白色（即255号色，White）来作为所有图块包括文字和标注的绘图颜色，这也不是一个好习惯，我们分不清究竟某个图块究竟是铺装呢还是绿地，因而影响工作效率，因此，除图框、文字、标注采用白色外，其它图块应分层设定颜色，但不要使用白色。
5、图元的颜色最好随图层进行编辑，一般不提倡直接给某个图元指定颜色。
但是，凡事也有例外，对于庭院或其它要求不是正规的小型工程，若是想骗骗甲方，不用出硫酸纸后晒蓝图，也不用直接出白图，而是出“彩图”，图做的花花绿绿的，特别是花灌木和色带，以及秋叶树木等，用其观赏期的花色或叶色来区分植物，颇受一些甲方欢迎；很多不正规的甲方单位还比较偏爱这种模式。
景观制图标准
园林景观制图规范细则一、总则1、工作目标1.1规范化——有效提高设计的工作质量；1.2标准化——提高设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。
CAD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
园林植物景观设计图纸要求
园林植物景观设计图纸要求园林植物景观设计图纸是设计师将创意和想法转化为具体可实施的方案的重要工具。
它不仅能够清晰地展示设计的布局、植物配置和景观效果，还能为施工人员提供准确的指导，确保设计理念得以完美实现。
以下是对园林植物景观设计图纸的一些基本要求。
一、图纸比例与尺寸设计图纸应根据项目的规模和复杂程度选择合适的比例。
常见的比例有 1:100、1:200、1:500 等。
在确定比例后，要确保图纸的尺寸能够清晰、完整地呈现设计内容，同时便于携带和查阅。
一般来说，A3 或A2 尺寸的图纸较为常用。
二、图纸内容1、总平面图总平面图是整个园林植物景观设计的宏观展示，应包括场地的边界、地形、建筑物、道路、水体等主要元素。
植物的分布应以图例的形式标注出来，同时要注明不同区域的植物种类和数量。
此外，还需标注出主要的景观节点、视线焦点和出入口位置。
2、植物配置图植物配置图是详细展示植物种植位置和组合方式的图纸。
要准确标注出每棵植物的种类、规格（如胸径、高度、冠幅等）和种植间距。
对于组团式种植的区域，要标明组团的范围和内部植物的层次结构。
3、剖面图剖面图可以帮助人们更好地理解园林景观的竖向关系，包括地形的起伏、植物的高低错落和空间层次。
剖面图应选取具有代表性的位置，如坡地、水岸、建筑周边等，并标注出相应的标高和尺寸。
4、效果图效果图能够直观地展示园林植物景观的最终效果，给人以强烈的视觉冲击。
效果图可以是手绘的，也可以是电脑渲染的，要尽可能真实地反映出植物的色彩、形态和质感，以及整体的景观氛围。
5、局部放大图对于一些重要的景观节点或复杂的植物配置区域，可以绘制局部放大图，以便更清晰地展示细节。
局部放大图应包括植物的名称、规格、种植方式和与周边环境的关系。
6、苗木表苗木表是对植物配置的详细说明，应列出植物的中文名、拉丁名、规格、数量、习性和养护要求等信息。
苗木表的编制要准确、规范，便于采购和施工。
三、标注与图例图纸中的标注要清晰、准确，包括尺寸标注、标高标注、植物标注和文字说明等。
园林工程制图标准
园林建筑的平面图,是指经水平剖切平面，沿建筑 窗台以上部位（对于没有门窗的建筑，则沿支撑柱的部 位）剖切后，画出的水平投影图。当图纸比例较小，或 坡屋顶或曲面屋顶的建筑时，也可只画出其水平投影图 （即屋顶平面图），见图1-18。 园林建筑的立面图，是根据投影原理绘制的正投影 图，相当于三面正投影图中的V面投影或W面投影。如图 1-19 所示为亭子的平面、剖面图。
园林工程
景观设计
第一章、园林工程设计制图基础知识
本章知识点： 园林工程的制图标准； 园林工程图组成元素的画法； 园林工程图的组成及绘制要求。 学习目标: 掌握国家标准制图中关于图线、字体、符号、材料图例等
的 有关规定,并要求了解园林工程制图所需表达的内容及具
体 的绘制要求。
第一节 园林工程制图标准
(7) 标准图标示例见图1-2。
图1-2 标准图标示例
2. 会签栏 会签栏是工程图纸上由会签人员填写所代表的有关专业、姓名、日期等 的一个表格,通常位于图框的左上角。 三、绘图比例 选定图幅后，根据本张图纸所要表达的内容选定绘图比例。常用、可用 绘图比例见表1-2。
四、图线的线型与绘制要求 1. 图线的线型及用途 图线的线型及用途见表1-3。 2. 线宽组的规定及线型的画法要 求 1 线宽组见表1-4。 (2) 线型画法要求见表1-5。 虚线、单点长画线、双点长画线 的实线段长度要相 等,中间的间隔也要相等。
图1-6 详图定位轴线及编号
1 索引符号及其编号。索引符号的圆 2 详图符号及其编号。详图符号
及水平直径
以粗实线绘制直
线均以细实线绘制,圆的直径应为
径为14mm的圆,当详图与被索引
10mm，索引符号的引
的图样不在同一张图纸
出线应指在要索引的位置上。引出的是 内时，可用细实线在详图符号内画
2015-风景园林制图标准
风景园林制图标准Standard for drawing of landscape architectureCJJ/T 67-2015批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 5 年 9 月 1 日中华人民共和国住房和城乡建设部公告第697号关于发布行业标准《风景园林制图标准》的公告现批准《风景园林制图标准》为行业标准，编号为CJJ/T 67-2015，自2015年9月1日起实施。
原《风景园林图例图示标准》CJJ 67-95同时废止。
本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部2015年1月9日前言根据住房和城乡建设部《关于印发<2008年工程建设标准规范制定、修订计划>的通知》(建标[2008]102号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本标准。
本标准的主要技术内容是：1．总则；2．基本规定；3．风景园林规划制图；4．风景园林设计制图。
本标准修订的主要技术内容是：1．增加了对风景园林图纸图幅、图线和其他图纸信息的要求及部分图示图例；2．调整了不适应现代制图方法和技术的图示、图例；3．增加了风景园林图纸深度和内容的要求；4．对相关条文进行了调整修改。
本标准由住房和城乡建设部负责管理，由中国城市建设研究院有限公司负责具体技术内容的解释。
执行过程中如有意见或建议，请寄送中国城市建设研究院有限公司《风景园林制图标准》修订组(地址：北京市西城区德胜门外大街36号楼A座，邮政编码：100120)。
本标准主编单位：中国城市建设研究院有限公司同济大学本标准参编单位：北京山水心源景观设计院有限公司北京北林地景园林规划设计院有限责任公司中国城市规划设计研究院上海市园林设计院上海市绿化和市容管理局1杭州市园林设计院本标准主要起草人员：林鹰周向频丘荣吴婧洋郭竹梅李铭刘滨谊贾建中闫勤玲赵新路周为钟继涛庄伟严国泰李铁军李毅金云峰应欣吴承照王智牛铜钢刘悦来李瑞冬戴代新本标准主要审查人员：张树林李敏李欣张新宇李青徐育红应傅华赵鹏刘海龙刘志强1 总则1．0．1 为规范风景园林的制图，准确表达图纸信息，保证制图质量，制定本标准。
园林景观CAD制图规范
园林景观CAD制图规范关键信息项：1、绘图单位与精度单位：＿___________________________精度：＿___________________________2、图层设置图层名称：＿___________________________颜色：＿___________________________线型：＿___________________________线宽：＿___________________________3、字体与标注字体样式：＿___________________________字高：＿___________________________标注样式：＿___________________________标注比例：＿___________________________4、图形比例常用比例：＿___________________________5、图框与布局图框格式：＿___________________________布局设置：＿___________________________11 绘图单位与精度111 绘图单位应统一设置为具体单位，确保在整个绘图过程中保持一致。
112 精度设置应根据绘图的需求和项目的要求确定，一般情况下，长度精度应精确到具体精度值。
12 图层设置121 图层应根据不同的元素和用途进行清晰分类，如地形、植物、建筑、道路等。
122 每个图层应具有明确的名称，以便于识别和管理。
123 图层的颜色应符合行业惯例或项目的特定要求，以提高图形的可读性。
124 线型应根据元素的性质选择，如实线、虚线、点划线等。
125 线宽应根据图形的重要性和表达需要进行设置，如粗实线、细实线等。
13 字体与标注131 字体样式应选择简洁、清晰易读的字体，如宋体、黑体等。
132 字高应根据图纸的比例和文字的重要性进行合理设置，确保清晰可读。
133 标注样式应统一，包括尺寸标注、文字标注等。
风景园林制图标准
风景园林制图标准中华人民共和国行业标准 CJJ P2009 CJJ/×× -风景园林制图标准Drawing Standards for Landscape Architecture(征求意见稿)2009—××—××发布 2009—××—××实施中华人民共和国住房和城乡建设部发布1中华人民共和国行业标准风景园林制图标准CJJ XXX-2009批准部门:中华人民共和国住房和城乡建设部施行日期: 年月日2009 北京2前言根据建设部建标函,2008, 号的要求，为促进我国风景园林行业发展的最佳秩序，统一风景园林行业制图规范，标准编制组总结实践经验，参考和借鉴有关国际标准和国内相关标准，特编制本制图标准。
主要技术内容:1.总则;2.一般规定;3.风景园林规划图例图示;4.风景园林设计图例图示;5.用词说明;6.条文说明本标准由国家住房和城乡建设部负责管理，授权由主编单位负责具体技术内容的解释。
主编单位:同济大学建筑与城市规划学院景观学系参编单位:中国城市规划设计研究院风景园林所上海市园林设计院上海市绿化和市容管理局杭州市园林设计院3目次12 总则 ..................................................................... ........................................................... 1 一般规定 ..................................................................... (2)2.12.2 图幅规格 ..................................................................... (2)图纸布局及内容 ..................................................................... (3)规划及方案阶段图纸布局和内容 ..................................................................... (3)初步设计及施工图阶段图纸布局和内容 (4)2.2.12.2.22.32.42.52.62.7 规划设计边界 ..................................................................... ................................................. 8 地形线 ..................................................................... ............................................................. 9 图纸比例 ..................................................................... ....................................................... 10 文字与说明 ................................................................. ....................................................... 11 图纸命名 ................................................................. .. (12)图纸命名规则 ..................................................................... (12)图纸命名示例 ..................................................................... ....................................... 14 2.7.1 2.7.22.8 CAD图层命名与线宽设置 ..................................................................... (15)图层命名规则 ..................................................................... (15)图层命名示例 ..................................................................... (15)线宽设置 ..................................................................... ............................................... 16 2.8.1 2.8.2 2.8.3 3风景园林规划图例图示 ..................................................................... .. (17)3.13.2 规划图纸分类和应包含的内容 ..................................................................... ................... 17 规划图例与符号(表) ................................................................... (17)用地类型 ..................................................................... .. (17)规划要素 ..................................................................... ............................................... 20 3.2.1 3.2.2 4风景园林设计图例图示 ..................................................................... .. (31)4.1 设计图纸一般规定 ..................................................................... (31)设计内容 ..................................................................... .. (31)定位与标注 ..................................................................... . (31)场地竖向与高程 ..................................................................... .. (32)44.1.1 4.1.2 4.1.34.1.44.2 材料与铺装 ..................................................................... ........................................... 32 设计图例图示 ..................................................................... .. (33)标注与符号 ..................................................................... . (33)设施 ..................................................................... . (34)材质 ..................................................................... . (35)植物 ..................................................................... ....................................................... 40 4.2.1 4.2.2 4.2.3 4.2.45用词说明 ..................................................................... .. (44)条文说明 ..................................................................... .. (45)51 总则1.0.1为了规范风景园林制图，保证制图质量，提高制图效率，正确表达风景园林图的信息，便于技术交流，并符合设计、施工、存档的要求，制定本标准。
风景园林制图标准
风景园林制图标准中华人民共和国行业标准 CJJ P2009 CJJ/×× -风景园林制图标准Drawing Standards for Landscape Architecture(征求意见稿)2009—××—××发布 2009—××—××实施中华人民共和国住房和城乡建设部发布1中华人民共和国行业标准风景园林制图标准CJJ XXX-2009批准部门:中华人民共和国住房和城乡建设部施行日期: 年月日2009 北京2前言根据建设部建标函,2008, 号的要求，为促进我国风景园林行业发展的最佳秩序，统一风景园林行业制图规范，标准编制组总结实践经验，参考和借鉴有关国际标准和国内相关标准，特编制本制图标准。
主要技术内容:1.总则;2.一般规定;3.风景园林规划图例图示;4.风景园林设计图例图示;5.用词说明;6.条文说明本标准由国家住房和城乡建设部负责管理，授权由主编单位负责具体技术内容的解释。
主编单位:同济大学建筑与城市规划学院景观学系参编单位:中国城市规划设计研究院风景园林所上海市园林设计院上海市绿化和市容管理局杭州市园林设计院3目次12 总则 ..................................................................... ........................................................... 1 一般规定 ..................................................................... (2)2.12.2 图幅规格 ..................................................................... (2)图纸布局及内容 ..................................................................... (3)规划及方案阶段图纸布局和内容 ..................................................................... (3)初步设计及施工图阶段图纸布局和内容 (4)2.2.12.2.22.32.42.52.62.7 规划设计边界 ..................................................................... ................................................. 8 地形线 ..................................................................... ............................................................. 9 图纸比例 ..................................................................... ....................................................... 10 文字与说明 ................................................................. ....................................................... 11 图纸命名 ................................................................. .. (12)图纸命名规则 ..................................................................... (12)图纸命名示例 ..................................................................... ....................................... 14 2.7.1 2.7.22.8 CAD图层命名与线宽设置 ..................................................................... (15)图层命名规则 ..................................................................... (15)图层命名示例 ..................................................................... (15)线宽设置 ..................................................................... ............................................... 16 2.8.1 2.8.2 2.8.3 3风景园林规划图例图示 ..................................................................... .. (17)3.13.2 规划图纸分类和应包含的内容 ..................................................................... ................... 17 规划图例与符号(表) ................................................................... (17)用地类型 ..................................................................... .. (17)规划要素 ..................................................................... ............................................... 20 3.2.1 3.2.2 4风景园林设计图例图示 ..................................................................... .. (31)4.1 设计图纸一般规定 ..................................................................... (31)设计内容 ..................................................................... .. (31)定位与标注 ..................................................................... . (31)场地竖向与高程 ..................................................................... .. (32)44.1.1 4.1.2 4.1.34.1.44.2 材料与铺装 ..................................................................... ........................................... 32 设计图例图示 ..................................................................... .. (33)标注与符号 ..................................................................... . (33)设施 ..................................................................... . (34)材质 ..................................................................... . (35)植物 ..................................................................... ....................................................... 40 4.2.1 4.2.2 4.2.3 4.2.45用词说明 ..................................................................... .. (44)条文说明 ..................................................................... .. (45)51 总则1.0.1为了规范风景园林制图，保证制图质量，提高制图效率，正确表达风景园林图的信息，便于技术交流，并符合设计、施工、存档的要求，制定本标准。
园林景观制图规范细则
园林景观制图规范细则一、总则1、工作目标1.1规范化——有效提高设计的工作质量；1.2标准化——提高设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。
CAD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
景观园林竣工图制图标准及步骤
园林景观竣工图制图标准一、竣工图的编制职责范围在项目竣工时要编制竣工图．项目竣工图应由施工单位负责编制．如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的．应明确规定施工单位和监理单位的审核和签认责任．二、竣工图的编制方法（一）、凡按施工图进行施工没有变更的工程，由设计单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。
（二）、凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由设计单位在原CAD图上更改，注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。
修改完成后，设计单位加盖竣工图章。
（三）、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。
重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样。
（四）、竣工图图幅应按GB／T10609．3要求统一折叠。
（五）、编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况．（六）、所有竣工图应由设计单位逐张加盖并签署竣工图章．竣工图章中的内容填写应齐全、清楚，不得代签。
三、竣工图图纸内容（一）、图纸目录中应包含：项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等。
（二）、设计说明包含：竣工设计依据和竣工设计要求，各专业设计说明（绿化竣工说明、景观给排水竣工设计说明、景观工程电气竣工设计说明），竣工图范围、标高关系、在施工过程中变更需特别说明的情况、用地指标（总占地面积、建筑占地面积、绿地面积、道路面积、铺地面积、水体面积、绿地率）。
（三）、总图：根据现场如实的定位出各建筑之间的位置和整个施工现场外围红线的位置，以保证施工总面积的正确。
总图上所要表达出：建筑栋号；主要车行道路；景观内园路，小园路道路；小品大样底平面图；排水设施（雨篦子位置）；配套设施（坐凳，垃圾筒，成品花盆等）。
园林景观设计施工图绘制标准
园林景观设计施工图绘制标准2014-06-29 最受欢迎设计微刊菲尔设计1、一般制图规范1.1 图线1.11线宽的定义1.12线宽的分类可以通过颜色来分类，如5＃蓝色为0.70；1#红色为0.55；4＃青色为0.35；3＃绿色（植物）和6＃品红（文字、指引线、标注、标高）为0.15；8＃灰色为0.10；其余线宽根据各专业设计图纸的要求。
1.13图线不得与文字、数字或符号重叠、混淆。
不可避免时，应首先保证文字等的清晰。
1.14 图例上所需书写的文字、数字或符号等均应笔画清晰，字体端正，排列整齐，语句完整（如道路名称），标点符号应清楚正确。
1.2 比例1.21 绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从下表中选用，并应优先选用表中的常用比例。
常用比例1:1、1:2、1:5、1:10、1:20、1:50、、1:150、1:100、1:200、1:500、1:1000、1:2000、1:5000可用比例1:3、1:4、1:6、1:15、1:25、1:30、1:40、1:60、1:80、1:250、1:300、1:400、1:600、1:1500、1:25001.22 常用图纸如下，同一张图纸中，不宜出现三种以上的比例。
1.23 比例宜写在图名的右侧，字的基准线应取平，字体均为华文细黑（宽高比为0.7），图文名字字高5mm，比例字高为3mm。
如下图（或详制图模板）：1. 1.3 图幅1.31 图纸图幅采用A0、A1、A2、A3四种标准，以A1、A2图纸为主；A4图框主要用于目录。
A4文件用于变更、修改、联系函等。
1.32 图纸出图需要外挂“----------有限公司”出图章的，采用该公司的图框；图纸出图盖本公司出图章或不用出图章的，可用本公司图框。
1.33 A4文件的文件号按顺序命名，如001。
1.34 加长图框尺寸详见下表：幅面尺寸长边尺寸(mm) 长边加长后尺寸(mm)A0 1189 1486 1635 1783 1932 2080 2230 2378A1 841 1051 1261 1471 1682 1892 2102A2 594 743 891 1041 1189 1338 1486 1635 1783 1932 2080A3 420 630 841 1051 1261 1471 1682 1892注：有特殊要求的图纸，可采用841mm×891mm 与1189mm×1261mm1.35 一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。
园林景观设计规范标准
园林景观设计的标
05
准与规范
国家标准与行业规范
国家标准：由国家制定并强制执行的园林景观设计规范，包括景观规划、 绿化种植、水景设计等方面的要求。
行业规范：由行业协会或专业机构制定并推广的园林景观设计指南，旨在 提高行业整体水平，包括材料选择、施工工艺、质量检测等方面的规定。
内容：根据方案设计图纸，进行施工图设计 目的：为施工提供详细的图纸和技术要求 流程：从方案设计到施工图设计的转化 注意事项：确保施工图设计的准确性和完整性
施工阶段的设计指导
施工前准备：明确施工要求，进行现场勘测，制定施工计划。 施工图设计：根据方案设计图纸，结合施工实际情况，完成施工图设计。
施工过程指导：对施工现场进行指导，确保施工符合设计要求，解决施工中遇到的问题。
汐,a click to unlimited possibilities
园林景观设计规范标 准
汇报人：汐
CONTENTS
目 录
01 单击添加目录标题 02 园林景观设计的基本原则 03 园林景观设计的要素 04 园林景观设计的程序和方法 05 园林景观设计的标准与规范 06 园林景观设计的实践应用
耐久性：选择 经久耐的材 料，确保景观 长期保持美观
地域性：根据 当地气候、土 壤等条件选择
适宜的材料
经济性：在满 足功能和美观 的前提下，合
理控制成本
施工验收标准
植物栽种完成后需保证成活 率达到95%以上
施工过程必须符合设计图纸 要求
景观构筑物和配套设施的安 装必须牢固、安全、可靠
验收时需对景观效果进行评 估，确保达到设计要求
功能性原则
园林景观施工图园建专业出图标准
施工图园建专业出图标准一、图框、字体、线型、比例1.图框：(1)图幅一般总平面图宜用A1的图幅,详图宜用A2的图幅,当不能完全表达时可用A0的图幅以及A0~A2长边加长图幅：A0+、A1+、A1++、A2+ ;一套图的图纸规格尽量统一,一般情况应不超过两种;2 图签①版次：各专业禁止随意改变版次,在项目有重大变化而引起的各专业一起更改时,由项目经理报计划部进行再版的出图;单个专业的出图修改必须以变更的形式出图,版次编排顺序为“第一版”“第二版”等;②签字栏a.签字区应包含实名列和签名列,实名列应为电脑打印,签名列应为本人手写;b.签字的顺序依次为“绘图→设计→校对→项目经理→审核→专业负责→项目总负责”;一般情况下签字栏都应签满;c.校对与审核：无设计人员签名电脑打印、与无校对记录的图纸审核人员应不予审核;设计人员完成图后必须先自校,然后项目经理安排在组内自校,完后由施工图部项目经理校对,再交审核人员审核;校对与审核人员对图纸的校审侧重点与职责不同,各负其责;③会签栏a.会签栏应包含实名列和签名列,实名列应为电脑打印,签名列应为本人手写;b.会签栏是保护设计者本人图纸不出错误的重要依据,凡是其他专业供给的地形、图形、道路、竖向建筑、结构、水电等条件；本人在其上做设计应履行会签;3其它①业主、工程名称：必须按各项目项目管理卡填写②子项名称：由施工图项目经理编制子项名称;图纸名称：设计人员根据实际情况填写图纸名称;③设计阶段：方案图、扩初图、施工图④图别：园建园建施工图,代码：YJ、绿施绿化施工图,代码LS、结施结构施工图,代码：JS、水施给排水施工图, 代码：SS、电施电气施工图,代码：DS;⑤图号：另详图纸目录⑥日期：应精确到月份;如⑦项目编号:由计划部统一编制各项工程的工程编号;例如图签的“工程名称”是：中山远洋A11地块,对应的工程编号10122.字体①图名：字体为黑体,字高=,景点名：字体黑体,字高=②标注字体样式: HZTXT含:标高、尺寸、等高线：字体 ,大字体 ;字高: 尺寸、竖向字高=,材料等文字字高=;③索引标注字体样式: COMP：字体、大字体 ,字高=;3.线宽：另详图层线型4.线型：另详图层线型5.比例①总平面比例宜为1：500,项目较小时可用1：300、1：250、1：200,不用另出分区平面图；说明：1：300为能详细绘制平面图的限制最小比例; 如果此比例不能满足要求的项目,总图应用更小比例1：600,1：1000等;为了表达清楚图纸内容总图内应划分区域平面图,分区平面图比例一般为1：300、1：250、1：200;②主要节点放大平面图比例一般宜为：1:150、1：100、1：80、1：60、1：50等;③景观小品、单体的平面图,立面图,剖面图比例一般宜用1：50、1：40、1：30、1：25、1：20、1：15、1：10等;④节点详图的比例一般宜用1：10、1：5、1:2、1：1等;二、封面1、左上角第一二行写明 XXXXXX环境景观设计中英双文2、左上角第三四行写明施工图园建中英双文;3、中间公司LOGO;4、右下角第一二行写明项目负责人中英双文;5、右下角第三四行公司全称中英双文;6、右下角第五行写明出图时间应精确到月份;7、注：a.参考公司现有的;b.绿化、水电、结构应有各自的专业封面;三、图纸目录1、出图状态：每次出图必须附有出图状态表,分不同专业体现；统一放在园建目录前归于园建通用图编号与园建统一装订;“●”表示已发图纸、“○”表示现发图纸、“□”表示待发图纸;2、出图状态表：XXX项目出图状态表3、图纸目录①封面YJ-T-00②通用图YJ-T-XX,T表示通用、XX表示序号;顺序为：目录→施工设计总说明→通用做法→物料表→雕塑示意→材料样板图;③总平面图YJ-Z-XX,Z表示总图、XX表示序号;④分区平面图YJ-FA-XX,FA表示分区A平面图、XX表示序号;⑤分区详图YJ-AX-XX,AX表示分区A详图、XX表示序号;⑥图纸目录样板另详01目录施工图;注：a.有临时增加图纸的图号编排,以详图号后增加、、…,如：详图YJ-AX-XX后临时增加的第一张图号为、第二张为…,但应少加;b .绿施自行排序,应有本专业的目录表;c.结施与园施图纸名称要一致,一一对应,自行排序,应有本专业出图的目录表;d.水施与园施图纸名称要一致,一一对应,自行排序,应有本专业出图的目录表;e.电施与园施图纸名称要一致,一一对应,自行排序,目录表宜与水施结合;四、施工设计总说明针对不同项目,设计者必须仔细填写本项目的具体信息如：项目概况、用地红线总面积、景观设计面积等和审阅总说明中工程做法是否与本项目的实际做法有冲突;参考公司现有施工设计总说明.dwg格式;五、通用做法针对不同项目,设计者必须认真绘制相关项目的通用节点做法如：道路、道牙、顶板滤水层、雨水口、截水沟、双层井盖等做法;六、物料表必须填写材料名称、规格、表面样式和使用部位等；编排材料样板图、小品意向图施工图阶段灯具意向图放到水电专业设计图册;七、总图设计1、总说明①总平面图依次要表达的内容与顺序应是景观设计范围索引图、景观总平面图、景观索引总平面图、景观竖向设计总平面图、景观坐标尺寸定位总平面图、景观网格定位总平面图、景观铺装总平面图比例小于1：300的另出分区平面图的不做铺装总平面图、景观室外小品布置总平面图景观浇灌、景观灯具布置只限扩初图;②严格按公司规定的图层与线型、字体、索引、标注、图例符号要求来绘图;③总图宜用A1的图幅分区图和详图宜用A2图幅;④总图分区平面图与主要节点放大平面图必须都有指北针,统一放于图框的右上角,且大小统一,由“图层线型1202DWG”文件内复制过来直接使用;指北针应按上北下南方向绘制,根据场地形状或布局,可向左或右偏转,但不宜超过45°,更不应出现北朝下;⑤总图分区平面图与主要节点放大平面图应有所在项目区域的位置图,统一放置在图框栏内,区位图也应有指北针,且正北方应为图纸的正上方;⑥景观木平台填充、平面水面线,铺装分割和分隔线等必须在各项总图中表达,其它铺装填充只需在景观总平面图、景观铺装总图面图中体现;⑦总平面图中的景墙、围墙、廊架、岗亭、景亭等类似的构筑物应有顶平面的外轮廓线,以虚线表达;2、总图系列1景观设计范围索引图针对有分期开发的大项目,非此期设计的范围采用斜线填充,填充线间距为,可采用A2图幅;框选范围线型采用设计范围线,线宽为;2景观总平面图. ①必须核对CAD底图的城市坐标是否正确、Z坐标是否归零,与每栋单体建筑的一层平面图在总图的准确位置;应标明建筑的栋号、层数、相对标高±,按实际1：1来绘制图注：如果同一建筑前后高差在一层或多层时,为相邻室外地面高差相接近的建筑层,但得注明;②应引线标注注明用地红线、建筑红线、本次设计范围线、地下车库边界线;③应直接在图上注明各级道路以及消防车道、隐形消防车道消防回车场,消防登高场地,标明各景观小品名称,所有标注文字尽量不要与图线相交;④景观设施：景观构筑物亭、廊、花架、景墙、围墙、树池、花池、景观桥等相关的构筑物,水景自然湖、人工湖、湿地、跌水、喷泉、水池、假山、瀑布、小溪等相关的水景;⑤应有铺装材料设计;⑥应有地形设计a. 设计地形等高线应为细实线,原地形等高线应为细虚线,在各项总图中必须体现,竖向设计总图中体现高程;b. 同一套图等高线的等高距应一样,等高线的等高距一般在200~1000之间,在各项总图中必须体现,竖向设计总图中体现高程;c.地形坡度应要满足植物种植要求;⑦应有植物的乔木布置乔木应用最细线;⑧其他内容挡土墙、排水沟、艺术小品等;错误!与建筑相关的条件：应有地下车库轮廓线通风口、人防入口、采光井、垃圾房、化粪池、雨水收集池、污水处理池等相关的建筑规划设施注：a.有地下停车库的应核对车库结构柱的位置,且大的构筑物与大的乔木宜对在柱上;b.有地下车库顶板的,尽量不宜把水池,构筑物等,类似的可能因为不均匀沉降带来施工麻烦的小品放在结构顶板与自然土的交界线上;c.必须核对地下停车库顶板的荷载要求覆土深度;d.必须核对相关的规划管线、电缆沟等避免与景观构筑物、小品、植物发生施工上的冲突;3景观索引总平面图①比例小于1：300的总图,应做景观分区界线划分景观分区,景观分区要保证每个景观节点的完整和不被分割,每个分区标注分区编号并标注平面索引;②比例大于及等于1：300的总图,直接采用放大索引框线、框选主要节点平面详图、单体、小品等注：放大索引框线框选的范围应与详图表达内容一致;③景观分区界线、索引范围框线线宽应设为的粗线注：只限总图, 索引范围框线不得与索引线交叉;4景观竖向设计总平面图①总平面图标高数字应以米为单位,注写到小数点以后第二位其他图纸标高数字注写到小数字点以后第三位,必须统一用绝对标高且应为实心▼建筑需标明相对标高正负的绝对标高值,零点标高应注写成±,正数标高不应注“＋”,负数标高应注“－”,例如、－;②比例小于1：300的总图, 需要标注主要道路中心线交点及变坡点标高、建筑室内外出入口标高、构筑物标注其有代表性的标高并可用引线指向标高所指的位置、各景观节点有代表性的标高、景观水景水面及水底标高、地形等高线的标高注：等高线标高字体应为水平方向,小数点应落在等高线上,也可根据具体项目适当增加标高标注点详细标高在分区平面图中标注;③有地下停车库的顶板标高以及化粪池、雨水收集池、污水处理池等的顶面标高,加括弧标注;④比例大于及等于1：300的总图,竖向标注同“景观分区竖向设计平面图”;⑤附表：标高代码注：a.竖向的代码说明应统一放于图框右侧的空白处b.道牙的标高可不用标明除非有特殊变化的除外c.有变坡线的应明示变坡线的位置虚线与竖向5景观坐标尺寸定位总平面图①总图尺寸标注应以米为单位,精确到小数点后第二位,比例小于1：300的总图, 需要标注主要道路中心线长度尺寸及道路宽度尺寸有弧线的需要标半径及弧长、主要道路中心线与邻近建筑外边线的尺寸、各景观节点外轮廓线与邻近主路中心线的关系尺寸、各景观节点外轮廓线与邻近建筑外边线的尺寸、主要景观节点的外轮廓线尺寸,围墙中心线长度尺寸;②坐标应以城市坐标定位,X轴与Y轴应保留小数点后第三位,比例小于1：300的总图, 需要标注主要道路中心线转折点的坐标对应于尺寸标注起始点的位置标注,弧线尽量标注圆心坐标、道路中线交点坐标、围墙中线交点坐标、主要景点的外角点坐标;③比例大于及等于1：300的总图,坐标尺寸定位同“景观分区坐标尺寸定位平面图”;6景观网格定位总平面图①以城市坐标网格定位时,X轴与Y轴应保留小数点后第三位,并以一个道路中心线的交点作为网格起始原点;②自定坐标系统网格定位时,应注明A0、B0的绝对坐标值,且应标明自定坐标与城市坐标的关系统一标明B轴的正方向与正北方向的角度;③应标明网格大小,同一套图的大网格系统宜相同局部的详图放大除外;7景观铺装总平面图①比例小于1：300的总图,不出铺装总平面图;②比例大于及等于1：300的总图,景观铺装总平面图表达方式及内容同“景观分区铺装平面图”;8 景观小品布置总平面图①内容：成品花钵、成品坐凳、标示牌、垃圾桶、果壳箱、停车指示牌、安全警示牌等;②注意事项a.底图应用最细线8灰色线;b.图例应统一放在图框注明栏里,大小宜与平面图布置图中使用的大小一样;c.选用的各种小品宜另页布置相应的参考图;③小品图例表④灯具图例表9 景观小品参考示意图①小品参考示意图片应排列整齐,并编号及注明小品名称,小品名称应与“景观小品布置总平面图”中一致10景观大剖面图:施工过程中,便于工程师对整个设计场地的景观布局、竖向、空间关系理解与把握,增加了景观大剖面图;①要求：a.宜选取比较典型的贯穿整个设计场地的剖面一般两个相互垂直方向来绘制剖面图;b.比例宜与总平面图匹配或稍作放大,如总图1：300,景观大剖面可用1：200;c.大剖面图中剖到的构造层应简化处理;d.大剖面应有建筑立面为背景;②内容：a.景观中的各种景观元素植物应以实际设计情况为背景;b. 竖向标高;c.应有主要的尺寸标注与区位名称;d.应有主要节点、构筑物的索引;八、景观分区图设计1、说明①分区图是在总平面图比例小于1：300的情况下为了清楚表达图纸内容,将总图划分成若干个平面图以便清楚标注的平面图,通常表示为A区、B区、C区…等,分区平面图比例一般为1：300、1：250、1：200；分区平面图依次要表达的内容与顺序是：景观分区索引平面图、景观分区竖向设计平面图、景观分区坐标尺寸定位平面图、景观分区网格定位平面图、景观分区铺装平面图,在图纸内容不负杂的情况下可以将景观索引平面图与景观铺装平面图合为一张图;②分区平面图一般用A2图幅,特殊情况也可以用A1、A2、A2+、A2++;③景观木平台填充、平面水面线,铺装分割和分隔线等必须在各分区平面图中表达,其它铺装填充只需在景观分区铺装平面图上表达;各景观分区平面图上都要标注台阶的上下级数与台阶上下方向符号;④各分区平面图中都应显示景观分区界线;2、景观分区图系列1景观分区索引平面图①应认真划分每个景观节点的边界,确定需要索引的内容;②采用放大索引框线框选主要节点平面详图、单体、小品、道路做法等注：放大索引框线框选范围应与详图表达内容一致;③应引线标注注明本图显示的用地红线、建筑红线、本次设计范围线、地下车库边界线、景观分区界线;④应注明各级道路以及消防车道、隐形消防车道消防回车场,消防登高场地,标明各景观小品名称,所有标注文字尽量不要与图线相交;2景观分区竖向设计平面图①统一用绝对标高且应为实心▼注：标高数字应以米为单位,应注写到小数点以后第三位;②建筑、道路规划设计相关的竖向标高;a.各级道路变坡点的标高,主要道路要标注纵向横向坡长、坡度,竖向图应显示雨水口及排水沟;b建筑室内外出入口标高及入户道路的坡度;c有地下停车库的顶板标高以及化粪池、雨水收集池、污水处理池等的顶面标高,加括弧标注;③景观元素标高a.景墙、坐墙、围墙、树池、花池、景观桥、护栏等顶面标高;b.设计水面、水底与假山顶的标高注：水池宜有一定的坡度;c.广场、铺地、停车场停车位、台阶等起始位置标高注：应明确其坡度、方向及边界控制标高;d.小园路标高;④地形等高线的标高注：等高线标高字体应为水平方向,小数点应落在等高线上3景观分区坐标尺寸定位平面图①尺寸标注定位应以毫米为单位,精确到个位数;②坐标应以城市坐标定位,X轴与Y轴应保留小数点后第三位;③道路、围墙应以中心线定位;④自由曲线需采用网格控制点坐标定位;一般规则的几何形、圆形、弧线宜以尺寸标注为主,再加控制点坐标,且尺寸标注应有连续性;⑤定位内容：a.景观分区界线定位景观分区界线的交点需标注坐标b.各级道路的定位小区路、组团路、园路、消防车道c.景观构筑物的定位;d.水景、溪流定位;e.广场定位 ;f.围墙定位;g.不同铺装材料设计分割线的定位,注意总图与节点放大平面图的层次与衔接关系;③注意事项a.各级道路、围墙、柱应以定中线为准;b.不规则曲线如溪流、等高线等,宜以控制点坐标与网格定位相结合来定位;c.广场、台地等宜标注主要拐点与交接点的坐标;d.景观设计中有明显景观轴线的,宜定出轴线控制点的坐标;e.圆弧定位很难标出圆心、且施工中圆心定位有困难的,宜以弧长与控制点坐标定位相结合;f.不规则的碎拼园路应有定位,宜定园路的控制中线、外轮廓线;g.景观场地定位宜以就近的建筑轴线、外墙线及主要道路的中心线为基准同一套图应统一标法;4景观分区网格定位平面图①以城市坐标网格定位时,X轴与Y轴应保留小数点后第三位,并以一个有代表性的点作为网格放线起始原点,如：道路中心线的交点、景观轴线的交点、景观节点的中心点等;②自定坐标系统网格定位时,应注明A0、B0的绝对坐标值,且应标明自定坐标与城市坐标的关系统一标明B轴的正方向与正北方向的角度;③应标明网格大小,同一套图的大网格系统宜相同局部的详图放大除外;5景观分区铺装平面图①材料几何图案图线大小应以1：1填充;②内容：a.应标注各级道路、广场、水池底铺装形式,道牙的样式;b.应注明各种材料的规格、品种及颜色、表面处理形式与样式;c.景观分区铺装平面图上不标注索引后另出详图的景观节点、单体、花池的饰面材料;③注意事项：a.应注意车行与人行道铺装材料的厚度区分;b.车道上宜不用洗石米、卵石作为铺装,石材规格尺寸宜以100为模数,宽度小宜大于600;c.铺装材料宜引线就近标注,且排列整齐靠图形外侧的宜标在图形外侧且排列整齐;d.物料表应注明材料所使用位置;e.在设计不同铺装材料分割线时,注意分割线布置的合理性,宜满足铺装材料的模数,少浪费材料;九、详图设计1.主要节点放大平面图1要求：基本同总平面图或景观分区平面图的索引、竖向、定位、材料平面图的要求与制图要求,详总平面图或景观分区平面图设计说明节点放大平面图可将索引与材料平面图合为一张图;2内容：①景观节点平面图能更清晰、详尽的表达出索引、竖向、坡度、定位、铺装材料等;②节点平面图中,单体、小品表达的应是底层或一层的平面图应有地面的铺装与单体、小品顶层的外轮廓线以虚线表示;3注意事项：①一般定位图宜独立表达,避免相互干扰;②节点水景中应有泵坑、排水口、溢水口的定位及排水坡度;③复杂的主要节点平面图宜有贯穿整个节点的剖面详图与大立面图;④除剖切索引和立面索引之外的索引应统一采用框线索引,其它施工图一样;2.单体平面图1 要求：①严格按公司规定的图层、线型与字体要求绘图;②轴线定位：亭、柱廊、花架等定位时应在平面图中标注轴线与轴号轴号标注：从左到右1～N,从下到上A～Z,两对立面基本一样的宜在下方与左侧标注轴号;不一样的宜在四面标注轴号;③单体平面图排图顺序：多层单体平面图排图顺序从下到上、从左至右依次应为底层到顶层平面图;2内容:单体构筑物各层应有或者小品平面图清晰、详尽的定位、竖向、物料材料以及在一层有剖面、立面的索引;3注意事项:①单体排水:所有露天与半露天单体设施应有排水措施,不能在其下形成积水,坡度3~5‰；单体的室内外应有高差,宜为50~150MM,在画剖面时应特别注意;②单体平面图中,建筑专业标注的标高应为完成面标高,屋顶平面图中屋顶标高应为结构完成面标高,因屋顶应找坡,坡向雨水斗；平屋顶坡度一般应在2%~5%;3.单体立面图1要求：①严格按公司规定的图层、线型与字体要求绘图;②单体的四个立面应都要画完全一样除外,构筑物立面图名应注明①~⑩A~Z立面;2内容：①单体景观构筑物、小品等立面图应标注详细的水平尺寸、垂直尺寸、竖向；尤其应注意构筑物的高低错落的门窗、构件、花架、高窗、孔洞等的竖向;②应注明详细的材料色彩、规格、质感;3注意事项：①投影面不平行如圆形、折线形、曲线形等,在画立面图时,宜将该部分展至与投影面平行,再以正投影法绘制,并应在图名后注写“展开”字样;②在剖面与立面图中竖向应统一标在图形外侧对齐;③在剖面、立面、剖立面图中不应放植物配景景观大剖面除外;④立面、剖面图中材料与尺寸宜尽量分两侧标,避免相互干扰;4.单体剖面图1要求：①严格按公司规定的图层、线型与字体要求绘图;②剖视方向宜以右向左,以下向上剖视为主,不应倒着剖视;③剖视图宜尽量剖视复杂处来表明构造关系,而不是躲开它;5.其它节点详图1要求：①针对景观小品的详图,应有完整的表现平面大小、材料；立面材料铺贴样式、尺寸、高差；剖面构造详图,不能遗漏;②单独索引出来的景观小品宜与周围景观相结合来表现通用图除外;③平面大样图中出挑的底轮廓线应用虚线表达出来.标注时宜标顶轮廓线与出挑的长度；装饰的成品花钵应用虚线来表示,主要表达花钵下面的园建,相对应的立面与剖面应不虚化;④结构所做的图纸不用完全返还到园建的图纸上,但应基本与结构图吻合;⑤园建图中亭、廊架柱的钢筋混凝土基础的尺寸、做法可不用表示,可用折断线断开,文字索引：接基础,详结施;十、图纸后期装裱规范1最后的图纸将以图册的形式体现;2图册的内容：封面——图纸目录——施工设计说明——施工设计图纸十一、变更的编排1施工图变更必须有专业与编号,应以变更通知单附变更图纸相结合的形式出图;变更通知单与变更图纸有同等效力,都应编号与归档;2变更编号①园施第一次变更通知单编号YJ-BG01,第二次为YJ-BG02；②变更图纸如果有替换原图的, 如：原总图编号为：YJ-Z-XX ,第一次变更的变更图纸编号为YJ-BG01-Z-XX；第二次YJ-BG02-Z-XX；③新增加的变更图纸,在变更通知单的基础上编排,如第一次变更通知单后的第一张变更图纸编号为YJ-BG01-01,第二次变更单后第一张变更图纸编号为YJ-BG02-01;3变更图原则上不应用手工写字和画图,实在出图紧迫时,事后必须将手工改的图和文字重新输入电脑存盘;4任何工程的全部变更单与变更图纸都应完整、清晰;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、景观出图标准
二、景观施工图图纸细目及内容说明
三、私家花园划分标准
①本图纸中所
标注面积为图纸测量
面积；请按8折后面
积销售；
②私家花园内
不可避免会出现雨污
水井，客户不能随意
损毁；
③私家花园分
隔为1.5米（修剪后）
高小天竺桂（2-4公分独杆型如上图）分隔；（满足规划验收使用，植物分隔较好，不用简易铁艺栏杆）；
④私家花园划分以后，还需复核绿地指标；是否满足各项目规划报建时的绿地指标；
5.面积列表原则：常规按以下表头；
栋号单元号房号图纸框线面
积㎡
销售面积
（已8折后面积）㎡
备注
建议营销部按图纸框线面积定价；按8折后面积签订合同，避免交房私家花园面积纠纷；
6.建筑提供条件图：建筑规划总图、建筑首层平面并标注与销售一致的房屋编号和各楼栋
建施图
7.出图成果要求：
①总图A2图框电子文档1份，转成PDF格式文件1份；
②分图按栋号A3图框电子文档各1份，转成PDF格式文件各1份；
③EXCEL表格电子文档1份，（表头按上述第5条）
私家花园交付标准1、私家花园围闭形式按1.5米（修剪后）高小天竺桂植物分隔；
2、私家花园内不种植乔木；
3、私家花园内铺设台湾二号草皮；若需改为混播草皮必须与部门领导共同确认。
签字流程1、线下流程：景观设计单位提供图纸→景观设计经办人（审核）→项目现场工程师（审核落实场平）→技术部项目负责人（复核签字）→景观经理（审批）→技术部经理（审批签字）2、OA流程：景观设计经办人上OA流程→技术部项目负责人（审核）→景观经理（审批）→技术部主管经理（审批）→技术部总监（审批）→分四条线
①→营销总监（协同）→营销经理（协同）→营销项目经办人（协同）
②→财务张总→财务签约组经理（协同）→签约组经办人（协同）
③→项目部经理（协同）→项目部景观工程师（协同）
④→客服经理→客服专员
最后→技术部景观设计经办人（归档）
备注
四、景观设计标准模块
类型 2.4米宽道路（消防道）做法
编号BLCD-DL-01
适用项目适宜用于保利成都公司
设计说明
照片
图纸
工艺说明1、道路结构基层总宽度4米；铺装道路宽度2.4米（靠绿化中庭一侧布置）；隐藏道路宽度
1.6米；
2、波打线：300x300x20芝麻黑花岗岩烧面；中间铺装：300x600x20锈石花岗岩烧面席纹铺
贴、
3、分隔带间距约10米设置一道；总宽控制600；分隔带做法：两边300X150X20厚芝麻黑
烧面花岗岩密缝；中间300X150X20厚新疆红烧面花岗岩密缝
备注
1、铺装道路两边的雨水口篦子为深绿色高分子篦子（上面彩图），由总平单位施工；
2、雨水口设置在铺装边缘外的草皮上；
3、根据排水需要，道路两边的雨水口可以错位布置；由景观设计师审核取舍；
4、消防道范围内不应种植妨碍消防车形式的乔灌木；
其他
通常消防道路标高为地下室顶板之上900高位置，局部根据单元入户以及建筑正负零适当
调整标高；建筑单元入口尽量不设残坡，建筑设计尽量保证入口坡度6%以下；单独残坡不
超过8%
类型4米宽道路（消防道）做法
编号BLCD-DL-02
适用项目适宜用于保利成都公司
设计说明
照片
图纸
工艺
说明
1、道路结构基层总宽度4米；铺装道路宽度也是4米；
2、波打线：300x300x20芝麻黑花岗岩烧面；中间铺装：300x600x20锈石花岗岩烧面席纹铺
贴；
3、分隔带间距约10米设置一道；总宽控制600；分隔带做法：两边300X150X20厚芝麻黑
景观大类：道路景观景观中类：道路做法
1、本道路结构做法位于“消防主干道图册”内，必须在总图上标识出各类沥青道路做法分
景观大类：道路景观景观中类：道路做法
1、本做法适用于道路宽为0.9-3.0米之铺装面层；
景观中类：道路做法
景观大类：道路景观
1、A型结构剖面适用于所有园路：如石材路面、水洗石路面、卵石路面、烧结砖路面、园路倒角处用整块石材处理，不做石材拼接。
1、倒角处用整块石材，同时连接两边的波打线；
1、波打采用异形斜切。
1、由细石砼现场抹制，或C15砼预制；
1、面材采用高分子塑木材料时按产品规格厚度。
景观大类：道路景观景观中类：道路做法
平面图图纸
工艺说明1、标准停车位按2.4米X5.3米设计并计算指标；如不计算指标可以根据项目实际进行调整；
2、一般别墅路缘石按250x120x500 C30预制砼；路缘石绕停车位边缘布置；高端别墅可以采用花岗岩定制；
3、圆弧处的路缘石需定制；
备注1、别墅停车位置尽量按2.4米X5.3米设计；
2、井字形砖强度C20以上；
其他左上图为别墅入口道路与路缘石交接处处理方法；即路缘石切斜面（最好是定制斜面路缘石）
类型路缘石（别墅区）
编号BLCD-LYS-01
适用项
目
适宜用于保利成都公司
1、A型一般用于普通别墅路缘石；规格：250x120x500，C30砼强度光面；高端别墅可以采用A 景观大类：道路景观景观中类：道路做法
1、注意保证埋入深度。
以防车档固定不牢；
景观大类：道路景观景观中类：道路做法
1、材质通常采用锈石花岗岩、芝麻黑花岗岩、芝麻白花岗岩材质光面；
1、至架空层汀步石材厚度不能薄于40mm；人行通道汀步通常尺寸按400x800大小；
1、通常用锈石花岗岩和芝麻黑花岗岩的烧面或光面材质；
景观大类：植物种植景观中类：乔木支撑
井字形乔木支撑
1 支撑架撑入土壤中持力层。
1、EPDM厚度至少10mm厚；颜色为深绿色；
水龙头为钢质
道路直角交叉转角处石材圆角处理，用整石材切圆弧；
池壁高度低于800时采用。
池壁高度800-1200时池壁200厚,内配双层双向^210@200钢筋,池壁
柔性防水，根据面积选定做法；
类型游泳池设计标准
编号BLCD-YYC-01
适用项目适宜用于保利成都公司设计说明
标准设计说明
泳池剖面一、泳池的管理和交通流线
1:泳池区域相对封闭，便于管理及安全要求。
封闭方式：绿篱围闭或绿篱结合高低差关系围闭。
2:标准交通流线：入口收费→存储→更衣→淋浴→卫生间→浸脚消毒池→泳池
二、泳池的尺寸大小及水深
1：标准最小泳池尺寸；相对舒适(6x2)x2=24人同时使用；6根泳道；每根泳道长20米宽2米；水体面积240平方米周长64米；
2: 结合泳池周边必需的交通道路及绿化，泳池区域最小面积不宜小于300平方米，当使用曲线型泳池时，为保证泳池的可使用率，泳池水体面积应适当增加30-60平方米。
3: 泳池水深：泳池水深以1200-1500米为最宜，当有特殊要求时，水深可降至0.9米，但最深水深不宜超过1.6米。
4：泳池分界：出于安全及卫生防疫要求，成人池应与儿童池独立分开，不应相连；儿童池区域不宜设可直接下成人池的就近通道。
三、泳池区域材料
1:泳池旁道路材料：考虑防滑及便于清洗，应以黄木纹、锈石花岗石为主及少量的卵石或水洗石、木平台为辅。
2:泳池内材料：考虑防滑、
便于清洗及及时救援，池内宜采
用浅色（蓝色或灰色）马赛克为
主。
池内铺装图案应结合泳池平
面形状，使之相互融合。
四、泳池设备
1:净化设备：分嵌入式和挂
壁式，通常采用嵌入式，平于地
面，平面尺寸约1500x2000mm，
净化范围直径12-15米。
2:电气设备:不宜设置喷泉
等强电设备与泳池相连，出于景
观需求必须相连时，须采用安全
低压水泵。
池壁少设水池防暴
灯。
预留管泳池夜间营业照明电
力回路。
3:泳池给排水：泳池给排水
口应由建筑设计总平给排水系
统图时预留。
设独立给水水表。
五、泳池配套用房
考虑泳池的使用需求，应设置存储、更衣、淋浴、卫生间、洗手等功能的配套用房。
面积约15平方米。
可以根据景观需要，面积可以缩小，尽量满足基本更衣功能；
六、植物种植：考虑植物落叶对池水的污染，靠近泳池水体的植物以常绿、少落叶的植物为主。
七、其它成品设施：躺椅、垃圾筒等成品设施考虑舒适性，以木质材料为主。
同时结合保利公司年度招标样式，综合考虑选择。
其他
五、景观硬景材料部分
常用材料表一（保利专用）
