温度变化对闩锁效应的影响
室温对电子设备的性能有何影响？
室温对电子设备的性能有何影响？一、温度对电子设备性能的影响1. 热量排放：室温过高会导致电子设备持续产生大量热量，影响设备的正常运行。
当温度超过设备的承受极限时，可能导致设备故障或损坏。
2. 散热问题：室温过高会增加电子设备的散热难度，使得设备难以有效散热，进而引发性能下降甚至死机的问题。
3. 电子元件性能：室温过高或过低会对电子元件的性能产生不利的影响，例如晶体管的击穿电压可能降低，影响电子设备的稳定性和可靠性。
二、冷却措施对电子设备性能的改善1. 散热器：通过增加散热器，能够提高电子设备的散热效果，使设备在高温环境下也能保持正常运行。
2. 风扇：安装风扇可以增加空气流通，加速散热，并提高设备的性能稳定性。
3. 液冷系统：液冷系统可以通过将冷却液循环流动，有效地降低电子设备温度，提高设备的运行效率和寿命。
三、合理使用与保养对电子设备的影响1. 适宜环境温度：在室温下使用电子设备，可以减少设备热量产生，保证设备的正常运行。
2. 定期清洁：定期清洁电子设备，确保散热器和风扇的畅通无阻，从而提高设备的散热效果，保持设备的稳定性能。
3. 减少超负荷使用：过度使用电子设备会导致设备长时间高负荷运行，加剧设备的热量产生，从而影响设备的性能。
因此合理规划使用时间，避免超负荷使用设备是必要的。
四、室温变化对特定电子设备的影响1. 移动设备：在极端低温环境下，电池容量可能会降低，导致电池寿命缩短；而在高温环境下，电池会加速老化，导致电池寿命减小。
2. 服务器设备：高温环境下服务器易出现死机和故障，因此在服务器机房内通常会采取空调等设备进行温度控制。
3. 摄像设备：温度变化会对摄像设备镜头的成像稳定性产生影响，例如在高温环境下可能会导致图像变形或出现暗角。
4. 显示屏幕：温度变化会导致液晶显示屏出现色偏、亮度不均匀等问题，影响了显示效果和观看体验。
总结：室温对电子设备的性能有着重要的影响，包括热量排放、散热问题和电子元件性能等方面。

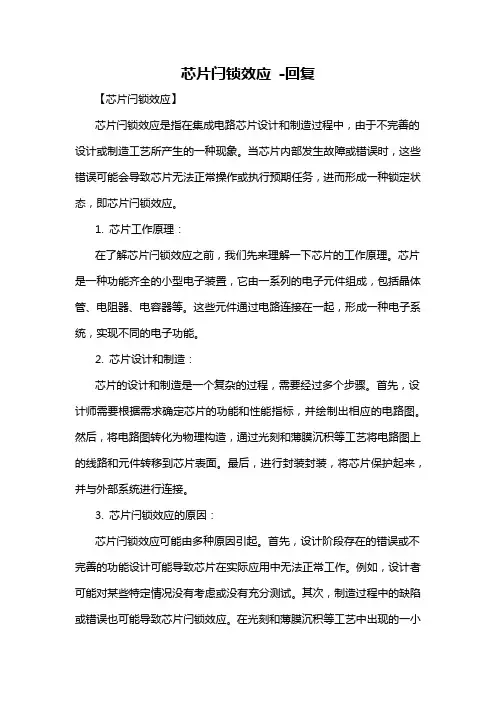

芯片闩锁效应 -回复
芯片闩锁效应-回复【芯片闩锁效应】芯片闩锁效应是指在集成电路芯片设计和制造过程中，由于不完善的设计或制造工艺所产生的一种现象。
当芯片内部发生故障或错误时，这些错误可能会导致芯片无法正常操作或执行预期任务，进而形成一种锁定状态，即芯片闩锁效应。
1. 芯片工作原理：在了解芯片闩锁效应之前，我们先来理解一下芯片的工作原理。
芯片是一种功能齐全的小型电子装置，它由一系列的电子元件组成，包括晶体管、电阻器、电容器等。
这些元件通过电路连接在一起，形成一种电子系统，实现不同的电子功能。
2. 芯片设计和制造：芯片的设计和制造是一个复杂的过程，需要经过多个步骤。
首先，设计师需要根据需求确定芯片的功能和性能指标，并绘制出相应的电路图。
然后，将电路图转化为物理构造，通过光刻和薄膜沉积等工艺将电路图上的线路和元件转移到芯片表面。
最后，进行封装封装，将芯片保护起来，并与外部系统进行连接。
3. 芯片闩锁效应的原因：芯片闩锁效应可能由多种原因引起。
首先，设计阶段存在的错误或不完善的功能设计可能导致芯片在实际应用中无法正常工作。
例如，设计者可能对某些特定情况没有考虑或没有充分测试。
其次，制造过程中的缺陷或错误也可能导致芯片闩锁效应。
在光刻和薄膜沉积等工艺中出现的一小处变形或杂质可能对芯片的性能产生不可预测的影响。
4. 芯片闩锁效应的影响：芯片闩锁效应的影响是十分严重的。
首先，芯片闩锁效应可能导致芯片无法正常工作，使得整个电子系统无法运行。
这对于依赖芯片的各种设备和应用来说是非常不可接受的。
其次，芯片闩锁效应也可能导致数据丢失或损坏，造成重要信息的损失和泄露。
此外，芯片闩锁效应的修复也是一项非常困难和耗时的工作，可能需要重新设计和制造芯片，导致巨大的经济和时间成本。
5. 芯片闩锁效应的预防和解决方案：为了预防和解决芯片闩锁效应，设计师和制造商需要采取一系列的措施。
首先，在设计阶段，应充分考虑各种可能的工作条件和情况，并进行全面的功能测试和仿真。

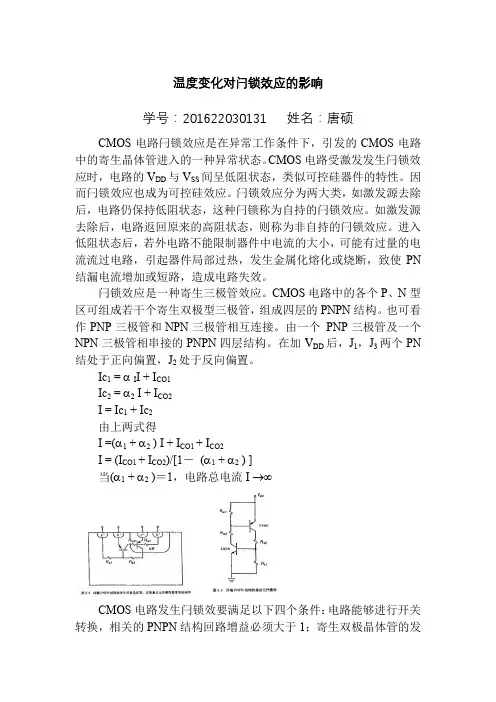

温度变化对闩锁效应的影响
温度变化对闩锁效应的影响学号：201622030131 姓名：唐硕CMOS电路闩锁效应是在异常工作条件下，引发的CMOS电路中的寄生晶体管进入的一种异常状态。
CMOS电路受激发发生闩锁效应时，电路的V DD与V SS间呈低阻状态，类似可控硅器件的特性。
因而闩锁效应也成为可控硅效应。
闩锁效应分为两大类，如激发源去除后，电路仍保持低阻状态，这种闩锁称为自持的闩锁效应。
如激发源去除后，电路返回原来的高阻状态，则称为非自持的闩锁效应。
进入低阻状态后，若外电路不能限制器件中电流的大小，可能有过量的电流流过电路，引起器件局部过热，发生金属化熔化或烧断，致使PN 结漏电流增加或短路，造成电路失效。
闩锁效应是一种寄生三极管效应。
CMOS电路中的各个P、N型区可组成若干个寄生双极型三极管，组成四层的PNPN结构。
也可看作PNP三极管和NPN三极管相互连接。
由一个PNP三极管及一个NPN三极管相串接的PNPN四层结构。
在加V DD后，J1，J3两个PN 结处于正向偏置，J2处于反向偏置。
Ic1 = αI I + I CO1Ic2 = α2 I + I CO2I = Ic1 + Ic2由上两式得I =(α1 + α2 ) I + I CO1 + I CO2I = (I CO1 + I CO2)/[1－(α1 + α2 ) ]当(α1 + α2 )＝1，电路总电流I →∞CMOS电路发生闩锁效要满足以下四个条件：电路能够进行开关转换，相关的PNPN结构回路增益必须大于1；寄生双极晶体管的发射极－基极处于正向偏置。
最初仅一个晶体管处于正偏，当电流注入后，引起另一个晶体管的发射极－基极处于正向偏置；电流的电源能够提供足够高的电压，其数值大于或等于维持电压；触发源能保持足够长的时间，使器件进入闩锁状态。
温度对闩锁效应的影响，主要是对MOS 器件阈值电压和漏极电流的影响。
MOS 阈值电压与温度的关系：对于N 沟道MOSFET ，dVt/dT<0，阈值电压具有负温度系数；对于P 沟道MOSFET 的阈值电压具有正温度系数。
闩锁效应及版图设计注意事项
版图设计级抗闩锁措施
闩锁效应的避免措施
加粗电源线和地线，合理布局电源接触孔，减小横向电流密度和串联电阻；
增加扩散区的间距，尽可能使P阱和PMOS管的区域离得远一些，如输出级的 NMOS、PMOS放在压焊块两侧。
X 端闩如CM加锁果O限 效 满S流应足管电及处阻版于>来图闩实设锁现计状R，。注态即su意。可b事形项成正Q反2馈回路，一旦正反馈回路形成0，.7此V时即使R外s界u触b发信Q 号消2失，两只触体寄发管生信仍晶体号能管消保仍失持能，导保两通持导只，通寄C，M生O晶S
闩如锁果效 满应足及版>图设计，注正即意常可事形工项成作正状反态馈回路，一旦正反馈回路形成，此时即使闩外界锁触效发应信的号产消生失，两只管寄处生于晶闩体管锁仍状能态保。持导通，
绝缘体硅外延结构（SOI）：在表层和衬底之间加入一层绝缘层，消除寄生PNPN结构，从根本上避免了闩锁效应。
I 限制电源的输出电流能力，防止电源提供电流过大，超过寄生PNPN结构导通所需的维持电流，这可以通过0.在7VCMOS的输入端或者输出
端加限流电阻来实现。
OUT
g
Rwell
外闩延锁衬 效底应O：就U将是器指T件CM制O作S在电接重路V掺中D杂在D衬电底源上VD的RD低和w掺地el杂线l 外GN延D层之中间，，降由低于R寄su生b的. NPN和PNP相互影响，形衬成底 PNPN结构，在特定条件下会产生
少数载流子保护环：P+环围绕Nwell外侧，并接GND构成空穴少子保护
VDD
环，避免PMOS的空穴注入到NMOS区；N+环围绕NMOS，并接VDD

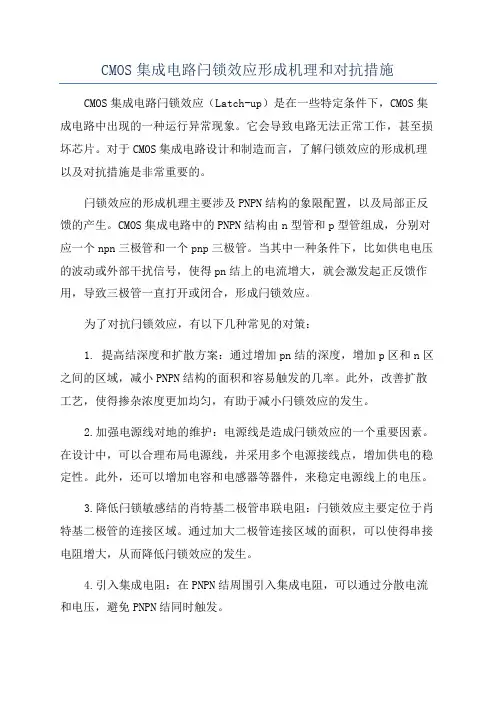

CMOS集成电路闩锁效应形成机理和对抗措施
CMOS集成电路闩锁效应形成机理和对抗措施CMOS集成电路闩锁效应（Latch-up）是在一些特定条件下，CMOS集成电路中出现的一种运行异常现象。
它会导致电路无法正常工作，甚至损坏芯片。
对于CMOS集成电路设计和制造而言，了解闩锁效应的形成机理以及对抗措施是非常重要的。
闩锁效应的形成机理主要涉及PNPN结构的象限配置，以及局部正反馈的产生。
CMOS集成电路中的PNPN结构由n型管和p型管组成，分别对应一个npn三极管和一个pnp三极管。
当其中一种条件下，比如供电电压的波动或外部干扰信号，使得pn结上的电流增大，就会激发起正反馈作用，导致三极管一直打开或闭合，形成闩锁效应。
为了对抗闩锁效应，有以下几种常见的对策：1. 提高结深度和扩散方案：通过增加pn结的深度，增加p区和n区之间的区域，减小PNPN结构的面积和容易触发的几率。
此外，改善扩散工艺，使得掺杂浓度更加均匀，有助于减小闩锁效应的发生。
2.加强电源线对地的维护：电源线是造成闩锁效应的一个重要因素。
在设计中，可以合理布局电源线，并采用多个电源接线点，增加供电的稳定性。
此外，还可以增加电容和电感器等器件，来稳定电源线上的电压。
3.降低闩锁敏感结的肖特基二极管串联电阻：闩锁效应主要定位于肖特基二极管的连接区域。
通过加大二极管连接区域的面积，可以使得串接电阻增大，从而降低闩锁效应的发生。
4.引入集成电阻：在PNPN结周围引入集成电阻，可以通过分散电流和电压，避免PNPN结同时触发。
5.添加防护电路：在CMOS集成电路中，可以添加专门的防护电路来对抗闩锁效应。
例如，引入大功率电阻，用于消除过电压激发；引入自动重置电路，用于自动恢复正常工作。
总结来说，闩锁效应是CMOS集成电路中一种可能出现的异常现象，会导致电路无法正常工作。
为了抵御闩锁效应，可以通过加强结深度和扩散方案、提高电源线对地的维护、降低闩锁敏感结的肖特基二极管串联电阻、引入集成电阻和添加防护电路等措施来降低其发生的概率。
高温CMOS集成电路闩锁效应分析
电 子 学 报 5!/5 ;+;!/‘#4.!5 $.4.!5
0=O - () 4=- %& ,IT- &))&
高温 !"#$ 集成电路闩锁效应分析
柯导明% ， 陈军宁% ， 周国祥& ， 代月花% ， 高
摘
珊% ， 孟
坚% ， 赵海峰%
（%’ 安徽大学电子工程系， 安徽合肥 &())(*； 安徽合肥 &()))%） &’ 合肥工业大学计算机系，
（ （ （% ]!# ） @=A ]! @=: （% ]!+ ） + % ]! #） # % ]! +） （%） @（ \! ^ 5 ?） ^ % + # + ! ! ! !# ^ % 式中!+ 和!# 分别是 @L@ 和 L@L 管子的电流增益； @=A 和 @=: 分 别是流过 =A 和 =: 的电流； （%） 中 @A 是阱的反向泄漏电流 8 式
（%’ !"#$ ’ %& ’(")$*%+,) ’+-,+""*,+- %& .+/0, 1+,2"*3,$4 ， 5"&", ， .+/0, &())(*， 6/,+7 ； &’ !"#$ 8 %& 6%9#0$"* :),"+)" ， 5"&", ;%(4$")/+,) 1+,2"*3,$4 ， 5"&", ， .+/0, &()))%， 6/,+7 ）
“闩锁效应”与“热插拔”
“闩锁效应”与“热插拔”闩锁（Latch-up）闩锁就是指CMOS器件所固有的寄生可控硅（SCR）被触发导通，在电源与地之间形成低阻抗大电流通路的现象。
这种寄生SCR结构存在于CMOS器件内的各个部分，包括输入端、输出端、内部反相器等。
当在电源端、输入端或输出端有较强的浪涌冲击时，就可能触发这些可控硅，产生闩锁。
当闩锁电流达到一定强度持续一段时间，就可能造成器件的永久性损坏。
闩锁产生机理图1表示一个简单的P阱CMOS结构，很显然，这种结构存在寄生的NPN和PNP晶体管，寄生NPN晶体管是纵向结构，其发射区是n+扩散区，基区是p阱，集电区是n型衬底。
寄生PNP晶体管是横向结构，其发射区是p+扩散区，基区是n型衬底，集电区是p阱。
图2是寄生双极晶体管构成的等效电路，n型衬底和p阱本身存在体电阻，分别以R1和R2表示。
R1跨接在VDD与PNP管的基极之间，R2则跨接在NPN管的基极与VSS之间。
在正常工作状态下，这种寄生的PNPN四层结构处于截止状态，不会产生异常电流。
但是在某种外部条件的触发下，例如图2中的D1端的正尖峰电压高于VDD或者D2端的负尖峰电压低于VSS，这种PNPN四层正反馈结构就可能产生类似于可控硅的触发导通。
此时，即使外部触发条件消失，导通电流仍然会维持，这种现象就是所谓有闩锁效应，也称为寄生可控硅效应。
由图可知，减小R1与R2可以提高CMOS电路的抗闩锁能力。
因此在很多CMOS工艺中在P阱四周加上接VSS的p+扩散保护环，在PMOS管的四周加上接VDD的n+扩散保护环，如图1所示，并且在保护环上尽可能多开些金属引线孔，用金属互连线将保护环短接，以减小R1与R2，这样即可有效地防止闩锁效应。
图1：P阱CMOS结构图2：P阱CMOS PNPN四层结构等效电路闩锁（Latch-up）的触发条件触发条件为CMOS电路的输入输出脚或电源地脚上出现一定的电流VLU或电压VLU。
很多CMOS器件的Datasheet里都标明允许施加在输入端的电压在VDD+0.3V与VSS-0.3V之间，超过这个值就可能会引发闩锁。
三极管闩锁效应
三极管闩锁效应一、引言三极管是一种基本的电子器件，广泛应用于各种电子系统中。
然而，在某些特定条件下，三极管可能会表现出一种被称为"闩锁效应"的现象。
这种现象在某些应用中可能导致器件性能下降甚至损坏。
因此，理解和预防三极管闩锁效应对于电子工程师来说至关重要。
本文将对三极管闩锁效应进行详细分析，以提供对这一现象的深入理解。
二、三极管闩锁效应的原理三极管闩锁效应，也称为集电极-基极互反寄生晶体管效应，是一种特殊的三极管行为。
当三极管工作在特定的条件下时，一个寄生晶体管会启动，导致三极管的工作状态被锁定。
这种效应通常发生在高频工作条件下，当基极和集电极之间的电压超过某个阈值时，寄生晶体管会被触发。
一旦触发，它会产生一个正反馈环路，导致三极管进入闩锁状态。
三、三极管闩锁效应的影响因素1.电源电压：电源电压的变化可能会影响三极管的静态工作点，从而影响闩锁效应的发生。
2.信号频率：高频信号更容易触发闩锁效应，因为寄生元件的影响在高频时更加显著。
3.温度：温度升高会使半导体器件的性能发生变化，从而影响闩锁效应的发生。
4.制造工艺：不同工艺条件下制造的三极管可能具有不同的寄生元件参数，从而影响闩锁效应的发生。
四、三极管闩锁效应的检测与预防1.检测方法：检测三极管闩锁效应的方法包括使用示波器观察波形、测量三极管的直流和交流参数以及使用专门的测试设备进行故障诊断。
2.预防措施：预防三极管闩锁效应的措施包括合理选择工作点、降低信号频率、优化电路设计、减小供电电压的波动以及采取适当的散热措施等。
3.设计考虑：在设计电路时，应充分考虑三极管闩锁效应的影响。
可以通过合理选择三极管的类型和规格、优化布线、避免过高的工作电压和温度等方法来降低闩锁效应的风险。
4.使用注意事项：在使用三极管时，应注意避免过载和高温工作条件。
同时，应定期检查和测试电路，以确保三极管的工作状态正常，及时发现并处理潜在的闩锁效应问题。
”冷掉”会对电子设备的性能产生影响吗？
”冷掉”会对电子设备的性能产生影响吗？一、温度对电子设备的影响温度是电子设备正常工作的一个重要因素之一，过高或过低的温度都会对设备的性能产生不利影响。
当电子设备温度过高时，会导致设备内部元件的工作速度加快，容易引发过电流、过热等问题；而温度过低则容易造成设备的反应速度变慢、寿命缩短等问题。
因此，“冷掉”会对电子设备的性能产生影响，但需要具体分析。
二、过低温度对电子设备的影响1. 电池寿命缩短：低温下，电池电压降低，电流输出能力减弱，使用时间缩短。
2. 冻结现象：极低温度下，电子设备内部某些零部件容易出现结冰现象，导致设备无法正常工作。
3. 显示屏效果下降：低温下，液晶显示屏容易出现残影，色彩偏淡，对用户体验产生负面影响。
4. 系统响应速度变慢：电子设备的处理器在低温下工作速度会变慢，影响设备的运行效率。
三、过高温度对电子设备的影响1. 电池过热：高温下，电池内部的化学反应会加快，导致电池发热，影响电池的寿命。
2. 硬件性能下降：高温容易导致处理器频率降低、内存运行速度减慢等硬件性能受限。
3. 系统崩溃：过高温度会引发电子设备系统崩溃，无法正常运行。
4. 电子元件老化：高温容易导致电子元件内部结构发生变化，加速老化导致性能衰减。
四、如何对待“冷掉”对电子设备性能的影响1. 避免极端温度：尽量避免将电子设备置于过低或过高温度环境中，可以选择合适的温度存放或使用。
2. 加强散热：在设备使用过程中，可以通过增加散热设备、保持设备通风等方式，降低设备温度。
3. 合理使用电子设备：避免长时间大负荷使用电子设备，减少设备温度过高导致的问题。
4. 定期维护检查：定期对电子设备进行维护检查，及时发现和处理温度问题，保证设备正常工作。
总结：电子设备的温度对其性能产生不可忽视的影响。
过低的温度会导致电池寿命缩短、系统响应速度变慢等问题；过高的温度则会导致电池过热、硬件性能下降、系统崩溃等问题。
因此，在使用电子设备时，我们应该注意避免极端温度的影响，加强散热措施，合理使用设备，并定期进行维护检查，以保证设备的正常运行和延长使用寿命。
模拟集成电路性能优化
模拟集成电路性能优化
总结与展望
总结与展望
▪ 技术发展与挑战
1.随着工艺技术的进步，模拟集成电路的性能得到了显著提升 ，但仍面临着一些技术挑战，如功耗、噪声、线性度等问题。 2.新材料和新工艺的应用，如碳纳米管、二维材料等，为模拟 集成电路的性能优化提供了新的可能性。 3.需要与数字集成电路技术更好地融合，以提高整个系统的性 能。
模拟集成电路性能优化
布局和布线优化策略
布局和布线优化策略
布局优化
1.布局规划：确保功能模块之间的合理间距，减少电磁干扰， 提高信号传输质量。 2.热点分布：合理分布功率器件，降低热量聚集，提高系统稳 定性。 3.布线长度优化：通过优化布局，减小布线长度，降低信号延 迟和损耗。 布局优化是提高模拟集成电路性能的重要手段。通过合理规划 布局，可以降低电磁干扰，提高信号传输质量。同时，合理分 布功率器件，降低热量聚集，可以提高系统稳定性。优化布线 长度，可以减少信号延迟和损耗，从而提高电路性能。
▪ 电源噪声抑制技术发展趋势
1.随着纳米工艺技术的进步，电源噪声对模拟集成电路性能的 影响越来越突出，电源噪声抑制技术的研究将更加重要。 2.新材料和新工艺的应用将为电源噪声抑制技术的发展提供更 多可能性，如采用新型介电材料的滤波电容等。 3.未来，电源噪声抑制技术将更加注重系统级优化，结合电路 设计、版图布局和封装测试等多方面知识进行综合优化。
模拟集成电路性能优化
电源噪声抑制技术
电源噪声抑制技术
▪ 电源噪声抑制技术概述
1.电源噪声是影响模拟集成电路性能的主要因素之一。 2.电源噪声抑制技术是优化模拟集成电路性能的重要手段。 3.现代电源噪声抑制技术结合了电路设计和版图布局等多方面知识，提高了电源噪 声抑制的效果。
latch up闩锁效应及解决方法
latch up闩锁效应及解决方法Latch-Up 闩锁效应及解决方法什么是闩锁效应（Latch-Up）？闩锁效应是指当一个集成电路中的PNP和NPN晶体管出现可相容电流的同时导通，在正常的工作电压下会产生不可逆的低阻抗路径，导致电路不正常工作甚至损坏。
它被广泛认为是集成电路设计和制造的一个重要问题。
闩锁效应产生的原因闩锁效应通常由于以下因素之一引起：1.外部输入信号的过压或过电流；2.器件自身的极限电流和电压条件下的工作；3.环境温度异常升高。
解决闩锁效应的方法为了解决闩锁效应，以下方法是值得注意的：1.低电阻路径抑制：设计电路时，应尽量避免放置电流放大器以及驱动高电流负载的模块，以防止形成可能导致闩锁效应的低电阻路径。
2.消除剩余刻蚀物：在集成电路的制造过程中，刻蚀剩余物会使器件以非对称的方式偏离设计。
通过精确的工艺控制和清除刻蚀剩余物，可以降低发生闩锁效应的概率。
3.引入防护电路：在设计集成电路时，可以引入一些防护电路来提高电路的稳定性和可靠性。
例如，添加反向扩散电压抑制器、电压穿孔以及加强电源滤波等电路。
4.增加保护二极管：保护二极管可以用于限制输入/输出端口的电压，在电压超过额定范围时提供额外的保护。
5.优化布局设计：合理的布局布线设计可以降低电路中不同部分之间的干扰和相互作用。
如合理分配功率线和地线，降低电源噪声，减少信号交叉耦合等。
6.选择合适的元器件：选择合适的元器件可以降低闩锁效应的概率。
例如，选择高耐受电压、高抗热稳定性的元器件。
总结闩锁效应是集成电路设计和制造中常见的问题，但可以通过合理的设计和优化解决方案来减少闩锁效应的概率。
在设计过程中，我们应该密切注意闩锁效应的可能性，并采取适当的措施来解决和预防。
以上提到的方法只是一些常见的方法，实际应用中还需要根据具体情况进行综合考虑和优化。
7.特殊工艺设计：一些特殊的工艺设计可以减轻闩锁效应的影响。
例如，在CMOS工艺中使用插入电阻来限制电流，或通过加大衬底接地抑制电流流动。
latch up闩锁效应及解决方法
Latch Up（闩锁）效应及解决方法1. 什么是Latch Up效应？Latch Up效应是一种电子器件中的不可逆转的故障现象，当器件中的电流和电压超过其设计范围时，会导致器件处于一种持续的高电流状态，无法恢复正常工作。
这种效应通常发生在集成电路（IC）中，特别是CMOS（互补金属氧化物半导体）技术的IC中。
Latch Up效应是由于CMOS结构中的PNPN四层结构产生的。
当PNPN结构中的正向电流和反向电流同时大于一定的阈值时，就会导致PNPN结构中的PNP晶体管和NPN晶体管同时进入饱和状态，形成一个正反馈回路。
这个回路会导致电流无限增大，从而造成器件的失效。
2. Latch Up效应的原因Latch Up效应的主要原因有两个：2.1 器件内部结构CMOS器件中的PNPN结构是Latch Up效应的主要原因之一。
当器件内部的PNP晶体管和NPN晶体管同时进入饱和状态时，就会形成一个正反馈回路，导致电流无限增大。
2.2 外部环境因素外部环境因素也可以引起Latch Up效应。
例如，电压过大、电流过大、辐射、温度过高等都可能导致器件发生Latch Up效应。
