微波雷达安防系统产品介绍(演说版)V1

合集下载

微波防盗报警器(一)1概要

微波防盗报警器(一)1概要

微波防盗报警器(一)1微波防盗报警器(一)1类别:传感与控制本例介绍的微波防盗报警器放在起居室、店铺或仓库内,在报警器的5~6m圆周监控区域内,只要有人移动,报警器就会高音报警。

该报警器具有如下特点:通电时延时20s起动控制,以便使用者离开;移动目标消失后,延时30s回到监控状态。

报警器具有外接直流电源输人插孔,可用作停电时备用电源的输人。

另外,还有一个功能扩展接口,可以接门磁开关或其他低电平输出传感器。

工作原理微波防盗报警器(一)电路原理图如图所示。

220V交流电经整流滤波后为12V电源为驱动继电器和报警器电路供电,并经IC1稳压后为微波控测电路和IC3提供9V电源。

IC1的9V电源经IC2 A压后获得5V电源为CPU电路供电。

CK2为外接12V直流电源输人插口。

微波探测电路由VT1, VT2, TX, L1, C1, C5, C15, VD5, R2, R8, R9,Rll、R14 ~ R17等组成。

超高频晶体管VT1在C5、C15正反馈的作用下产生自激振荡。

其自激振荡频率可通过R8和C15调节,产生频率为1GHz左右的微波信号,由天线TX将电磁波辐射出去,在天线的周围产生一个立体微波场、VT2,C1、R2、R11等组成低频电压放大器。

平时,VT2的基极无交流信号输人(1GHz的高频信号对L1来说,感抗非常大),其集电极基本为稳定的电压(约2.2V左右),不能触发窗口比较器动作。

当有人在微波场内走动时,天线接收到人体的反射波,使VT1的振荡频率和振幅随之变化,引起L1两端电压的波动,当此微小电压的波动经VT2放大并达到窗口电压比较器设定的门限时,触发CPU发出报警声。

VT2集电极电压的变化幅度(一般在1~4V范围)与人体和天线TX的距离成正比。

窗口电压比较电路由双运算放大器IC3 ( HA17358)、VD2, VD3, Rl, R4,R7、R10和R18等组成,对VT2集电极送来的信号电压进行比较和鉴别。

WADECO MWS-RF MICROWAVE RANGE FINDER 微波雷达探测器 说明书

WADECO MWS-RF MICROWAVE RANGE FINDER 微波雷达探测器 说明书

微波雷达探测器圆形导波管控制器(室温)振幅频率天线(高温区)发射的微波(向前旋转)反射的微波(向后旋转可以被接收)双反射的微波(向后旋转,不能被接收)反射物表面铁水 虚假信号(将被排除) 虚假信号(将被排除)从液面反射得到的信号下料通道鱼雷车MWS-RF 型微波雷达探测器是由一个天线通过导波管连接到控制器组成的测量系统。

具有高阻热性能的天线可安装在高温场合,而控制器可安装在控制室,无需外加冷却设备即可在高温环境下完成精确测量。

产品特点测量天线即该设备的感应部分,无需冷却装置,可安装在高温场合测量测量天线与控制器之间使用导波管连接方便,还可利用90度弯头和直管连接微波雷达探测器不受加热,燃烧,蒸汽,悬浮颗粒影响误差小于10mm利用旋转微波滤除由于虚假物位产生的测量信号测量精度不受温度波动影响,信号不因通过导波管时间延长衰减过滤器可消除虚假物位信号在计算机上可显示FFT 波谱,接收信号以及各种预设值连续显示接收信号,FFT 波谱和趋势测量,这些显示数据还可实时存储,翻查利用存储,翻查功能可对系统参数实现脱线优化显示和输出内部温度和非正常工作状态(如接收信号能量不足,控制器温度升高和通讯失败等)参考点和所需量程可预设, 导波管长度可容易地从测量的总距离中减掉 与个人电脑兼容供电90-240VAC, 50/60Hz使用RS232C 接口于计算机通讯4-20mA 模拟输出RS-422数字输出和端子输入易于携带(控制器仅7.5Kg )易于安装硬件和软件可根据实际需要修正抛物线形天线和导波管组成的测量系统MICROWAVE RANGE FINDERMICRO-RANGERMWS-RF测量原理MICRO-RANGER 系列微波雷达探测器向目标物体发射微波信号,其发射频率的增强和发射时间呈线性。

微波信号以时间t1和频率f1发射,被目标物体反射回来的微波信号在时间t2处被天线接收。

整个发射和接收的行程时间为Δt 。

微波防盗报警器

微波防盗报警器

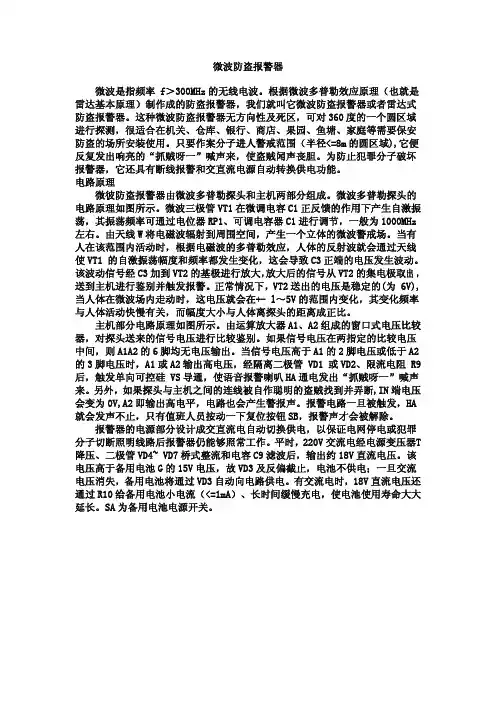

微波是指频率f>300MHz的无线电波。

根据微波多普勒效应原理(也就是雷达基本原理)制作成的防盗报警器,我们就叫它微波防盗报警器或者雷达式防盗报警器。

这种微波防盗报警器无方向性及死区,可对360度的一个圆区域进行探测,很适合在机关、仓库、银行、商店、果园、鱼塘、家庭等需要保安防盗的场所安装使用。

只要作案分子进人警戒范围(半径<=8m的圆区域),它便反复发出响亮的“抓贼呀一”喊声来,使盗贼闻声丧胆。

为防止犯罪分子破坏报警器,它还具有断线报警和交直流电源自动转换供电功能。

电路原理微彼防盗报警器由微波多普勒探头和主机两部分组成。

微波多普勒探头的电路原理如图所示。

微波三极管VT1在微调电容C1正反馈的作用下产生自激振荡,其振荡频率可通过电位器RP1、可调电容器C1进行调节,一般为1000MHz 左右。

由天线W将电磁波辐射到周围空间,产生一个立体的微波警戒场。

当有人在该范围内活动时,根据电磁波的多普勒效应,人体的反射波就会通过天线使VT1的自激振荡幅度和频率都发生变化,这会导致C3正端的电压发生波动。

该波动信号经C3加到VT2的基极进行放大,放大后的信号从VT2的集电极取出,送到主机进行鉴别并触发报警。

正常情况下,VT2送出的电压是稳定的(为6V),当人体在微波场内走动时,这电压就会在+-l~5V的范围内变化,其变化频率与人体活动快慢有关,而幅度大小与人体离探头的距离成正比。

主机部分电路原理如图所示。

由运算放大器A1、A2组成的窗口式电压比较器,对探头送来的信号电压进行比较鉴别。

如果信号电压在两指定的比较电压中间,则A1A2的6脚均无电压输出。

当信号电压高于A1的2脚电压或低于A2的3脚电压时,A1或A2输出高电压,经隔离二极管VD1或VD2、限流电阻R9后,触发单向可控硅VS导通,使语音报警喇叭HA通电发出“抓贼呀一”喊声来。

另外,如果探头与主机之间的连线被自作聪明的盗贼找到并弄断,IN端电压会变为0V,A2即输出高电平,电路也会产生警报声。

相控阵雷达微波组件-概述说明以及解释

相控阵雷达微波组件-概述说明以及解释

相控阵雷达微波组件-概述说明以及解释1.引言1.1 概述:相控阵雷达技术是一种通过控制多个发射接收单元之间的相位差来实现波束扫描的雷达技术。

微波组件作为相控阵雷达系统中的关键组成部分,起着至关重要的作用。

本文将重点探讨相控阵雷达中的微波组件,包括其在系统中的应用、性能要求以及未来发展趋势。

通过深入了解微波组件在相控阵雷达中的作用,我们可以更好地理解和应用这一先进的雷达技术。

"1.2 文章结构"部分内容如下:本文将首先介绍相控阵雷达的概念和原理,讨论其在军事和民用领域中的重要性。

然后将重点探讨微波组件在相控阵雷达中的作用和应用,分析其在系统性能、精度和灵活性方面的重要性。

最后,结合相关文献和案例研究,总结微波组件在相控阵雷达中的作用,并展望未来微波组件的发展趋势。

文章以系统性和逻辑性展开,旨在全面解析相控阵雷达微波组件的关键作用和发展前景。

1.3 目的本文的目的是探讨相控阵雷达中微波组件的重要性及其应用。

通过对相控阵雷达和微波组件的简介,以及微波组件在相控阵雷达系统中的实际作用进行分析和总结,希望能够帮助读者更深入地了解相控阵雷达技术和微波组件在其中的关键角色。

此外,还将展望未来微波组件的发展趋势,为相关领域的科研人员和工程师提供一些启示和思考。

通过本文的研究,旨在促进相控阵雷达技术的进步与发展,推动微波组件在雷达系统中的应用与创新。

2.正文2.1 相控阵雷达简介相控阵雷达是一种利用多个天线阵列组成的雷达系统,通过对每个天线的信号进行精确的相位控制和合成,实现对目标的定位和跟踪。

相控阵雷达具有方向性强、抗干扰能力强和较高的分辨率等优点,被广泛应用于军事、航空航天、气象探测等领域。

相控阵雷达的工作原理是利用天线阵列中的多个天线,通过分别改变每个天线的发射信号的相位和幅度,实现对目标的定位、跟踪和成像。

相控阵雷达系统可以根据需要调整天线的指向角度,实现对空间内不同区域目标的监测和探测。

微波雷达原理

微波雷达原理

微波雷达原理在现代雷达技术中,微波雷达被广泛使用,可应用于军事、民用和科学研究领域。

微波雷达利用微波的电磁波来探测和测量远程目标。

本文将对微波雷达的原理、系统组成和应用进行详细介绍。

1. 微波雷达的原理微波雷达利用微波的电磁波探测目标,其原理基础是雷达测量远程目标的常规原理,即利用回波信号分析目标的距离、速度和方向。

微波雷达与常规雷达最大的区别是使用的电磁波频率不同。

微波雷达使用高频电磁波,通常在30GHz到300GHz之间,这些波的波长非常短,通常在1mm到10mm之间,因此微波雷达可以实现更高的分辨率和精度。

微波雷达的基本原理可以概述如下:1.1 信号发射微波雷达是通过天线将微波信号发射到远处,这些信号穿过大气并与目标相遇。

微波雷达中的发射器被用来产生高频电磁信号,并经过调制和扩展等处理。

这些信号被转换成微波信号,并由天线传输出去。

1.2 信号反射微波雷达的信号通过目标表面反射并返回到雷达,这个过程叫做回波。

回波信号的大小和形状取决于目标的大小、形状和材质,以及雷达的位置和角度。

回波信号中所包含的信息可以被用来测量目标的位置、速度、尺寸和形状等。

1.3 信号接收回波信号会通过雷达中的接收器接收。

雷达接收器将回波信号转换成电信号,并通过信号处理分析目标位置和速度等信息。

1.4 信号处理接收到的信号需要进行信号处理才能得到关于目标的信息。

信号处理的方法可以分为模板匹配方法、峰值检测方法和自适应滤波等多种方法。

模板匹配方法是根据目标的特定形状,设定一个理论信号模板,对回波信号进行匹配,以此确定目标的位置和形状。

峰值检测方法则是在回波信号中寻找峰值,以此确定目标的位置和速度。

自适应滤波方法则是利用雷达接收的多个振荡器产生的信号,用FFT快速傅里叶变换分析目标的特征谱线,以此识别目标。

2. 微波雷达的系统组成微波雷达由三个主要组成部分构成,分别是发射器、天线和接收器。

2.1 发射器微波雷达的发射器用于产生高频电磁信号,并经过调制和扩展等处理。

微波雷达系统的原理与应用

微波雷达系统的原理与应用

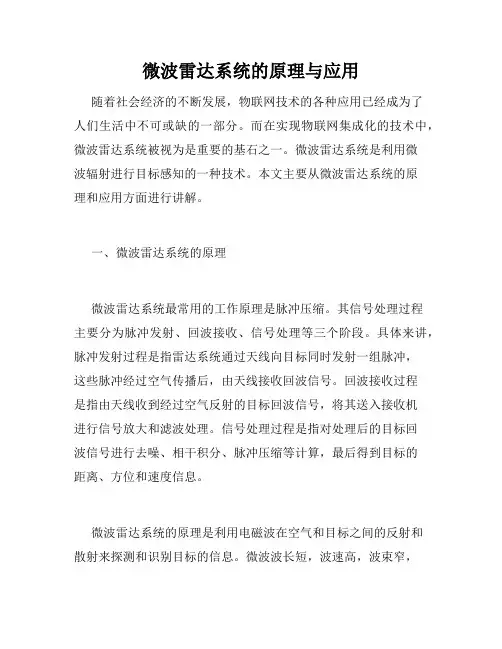

微波雷达系统的原理与应用随着社会经济的不断发展,物联网技术的各种应用已经成为了人们生活中不可或缺的一部分。

而在实现物联网集成化的技术中,微波雷达系统被视为是重要的基石之一。

微波雷达系统是利用微波辐射进行目标感知的一种技术。

本文主要从微波雷达系统的原理和应用方面进行讲解。

一、微波雷达系统的原理微波雷达系统最常用的工作原理是脉冲压缩。

其信号处理过程主要分为脉冲发射、回波接收、信号处理等三个阶段。

具体来讲,脉冲发射过程是指雷达系统通过天线向目标同时发射一组脉冲,这些脉冲经过空气传播后,由天线接收回波信号。

回波接收过程是指由天线收到经过空气反射的目标回波信号,将其送入接收机进行信号放大和滤波处理。

信号处理过程是指对处理后的目标回波信号进行去噪、相干积分、脉冲压缩等计算,最后得到目标的距离、方位和速度信息。

微波雷达系统的原理是利用电磁波在空气和目标之间的反射和散射来探测和识别目标的信息。

微波波长短,波速高,波束窄,可对小物体具有很强的穿透力和目标分辨能力。

微波脉冲雷达系统最重要的作用是实现定位、测距、速度测量等功能。

二、微波雷达系统的应用1. 智能交通微波雷达系统可应用在智能交通领域。

智能交通系统利用微波雷达系统可以实现车流监控、交通流量统计、智能信号灯控制等功能,减少事故和拥堵情况的发生。

微波雷达系统的应用能够提高交通安全性,保障人民的出行安全和交通效率。

2. 安防领域微波雷达系统还可以被应用在安全领域。

通过微波雷达系统可以实现人员和车辆的监测,特别是在夜间等低能见度情况下,可自动识别目标位置,并报警发现异常情况,保障安全。

3. 太空探测当航天器在空间飞行时,为了避免与天体撞击或者受到撞击可能带来的危险和损失,微波雷达系统被广泛用于太空探测领域,可以帮助科学家们发现更多的星体、行星、卫星,同时也能更准确地定位太空垃圾,减少航天器被撞击的风险。

4. 环境监测微波雷达系统也可以被应用于环境监测领域。

通过微波雷达系统对天气、自然灾害等情况进行监测,可以帮助国家在灾害发生前做出及时决策,保障人民生命财产安全。

微波雷达感应器原理

微波雷达感应器原理

微波雷达感应器原理
微波雷达感应器是一种利用微波信号进行目标检测和测距的装置。

它的工作原理是发送一定频率的微波信号,并通过接收反射回来的信号来判断目标的位置和距离。

微波雷达感应器主要由发射器、接收器、天线和信号处理模块组成。

发射器通过高频电路产生微波信号,并通过天线发射出去。

当微波信号遇到障碍物时,一部分信号会被反射回来,经由天线接收到接收器中。

接收器将接收到的微波信号放大并转换成电信号,然后传送到信号处理模块。

信号处理模块对接收到的信号进行解调、滤波、放大、数字化等处理,最终得到目标的位置信息和距离信息。

通过对微波信号的发射和接收,微波雷达感应器可以实现对目标的高精度测距和定位。

它具有高频率、大功率、穿透性强、适应性广等优点,能够应用于各种环境和场景。

微波雷达感应器被广泛应用于安防系统、交通监控、无人驾驶等领域。

它可以实现对人、车、物体等目标的检测,为相关系统提供准确的数据支持。

5.8ghz微波雷达技术参数

5.8ghz微波雷达技术参数

5.8ghz微波雷达技术参数5.8GHz微波雷达技术参数导言一、什么是5.8GHz微波雷达?5.8GHz微波雷达是一种基于5.8GHz频率进行探测的雷达技术。

它利用高频微波向目标发射电磁波,并接收反射回来的波来确定目标的位置和速度。

微波雷达其探测范围广、抗干扰能力强、精度高等特点,因而成为了目前最为重要的探测技术之一。

二、5.8GHz微波雷达技术参数1. 探测范围5.8GHz微波雷达的探测范围是非常广泛的,通常在5米到200米之间。

这个探测范围可以根据特定应用场景的要求进行调整。

探测范围的扩大可以使得系统的覆盖面积变大,从而使得系统的监测能力得到提升。

大范围的探测也意味着数据量较大,因此需要更加高效的算法进行数据处理。

2. 探测分辨率探测分辨率是指雷达能够分辨两个相距很近的目标的距离或速度差异的能力。

5.8GHz微波雷达的探测分辨率一般在0.1米到1米之间,这个分辨率越小,所探测到的目标越小,系统的敏感度和精度也会相应提高。

3. 工作频率5.8GHz微波雷达的工作频率是5.7GHz到5.9GHz之间。

这个频率带是一个很稳定的工作范围,同时在这个频率范围内的设备也比较少,大大减小了干扰的可能性。

使用5.8GHz 频率带可以保证雷达系统在探测时获得很高的精度和分辨率。

4. 准确度5.8GHz微波雷达系统的准确度是一个非常重要的参数。

在许多应用场景下,都需要获得高精度的数据来确保系统的稳定性和安全性。

一般来说,5.8GHz微波雷达系统的精度在0.1米到1米之间,这个准确度越高,用户获得的数据就越可靠。

5. 速度测量范围速度测量范围是指雷达能够测量的目标速度的范围。

5.8GHz微波雷达的速度测量范围通常在0到120公里每小时之间,如果需要更高的速度测量范围,可以通过改进雷达系统的结构和算法来实现。

6. 抗干扰性在实际应用中,雷达系统经常会面临各种干扰和噪音,这些干扰会对雷达系统的准确度和稳定性造成影响。

微波雷达人体存在传感器使用说明书

微波雷达人体存在传感器使用说明书

微波雷达人体存在传感器使用说明书适用产品系列/型号:LH-BD-DC,LH-BD-AC历史版本修订日期修订记录版本号修订人2022/07/27说明书发布V1.0李世涛目录1.产品介绍 (4)2.应用场景 (6)3.规格参数 (6)4.产品尺寸 (8)5.传感器遥控设置参数 (8)5.1.遥控器面板说明 (8)5.2.功能键补充说明 (9)5.3.操作事例 (11)6.电气接线与安装说明 (12)6.1.产品接线端子定义 (12)6.2.安装位置说明 (12)6.3.安装流程 (13)7.传感器部分特性说明 (14)8.产品维护保养与注意事项 (17)9.售后服务 (18)9.1.售后服务承诺 (18)9.2.免责声明 (18)9.3.联系方式 (19)用户须知使用前请详细阅读本说明书,并保存以供参考。

请遵守本说明书操作规程及注意事项。

在收到仪器时,请小心打开包装,检视仪器及配件是否因运送而损坏,如有发现损坏,请立即通知生产厂家及经销商,并保留包装物,以便寄回处理。

当仪器发生故障,请勿自行修理,请直接联系生产厂家的维修部门。

1.产品介绍微波雷达人体存在传感器向检测区域发射5.8GHz的FMCW及CW无线电波,并接收区域内的所有运动、微弱运动的目标反射的无线电波,由传感器的微波电路转换为差频电信号,然后根据线性调频连续波目标调制原理,经高性能数字信号识别算法处理,分析区域内是否有微动目标和运动目标。

站着不动、蹲着不动、坐着不动等静止的人体,由于呼吸会引起胸腔及身体其他部位的微弱起伏运动,传感器能以极高灵敏度可靠的检测这类微弱运动,从而感知区域内是否有人或无人存在。

传感器“检测人体存在”的原理步骤如下:(1)检测微动距离变化:连续发射并接收反射电磁波,根据收发电磁波时间差乘以光速,计算出人体目标的微动距离;(2)微动距离规律:根据人体微动距离,计算出人体“时间-微动距离”规律(呼吸活动引起的身体起伏规律);(3)人员检测:根据“时间-微动距离”规律,分析出有无人体微动或者呼吸存在。

微波雷达感应led灯

微波雷达感应led灯

具体分类
具体分类
1、微波雷达感应led球泡灯 2、微波雷达感应led吸顶灯 3、可旋转微波雷达感应led横插灯 4、微波雷达感应变光led灯杯 5、微波雷达感应变光led灯管 LED微波雷达感应灯高效节能,灵敏度高,使用寿命长等优点越来越受到公众的广泛认可
微波释义
微波释义
微波是一种电磁波,所有物体内部的分子都在不断地振动,不同物体的分子振动频率是不同的,当微波的频 率与物体分子的振动频率相同或成倍数时,物体内部分子就会加快振动幅度,这就是共振,共振的效应是对物体 加热,或解体。主动发射极弱的微波,如果人经过此led灯,则灯内的探测器可接收到人体反射的微波而使电路启 动一段时间。
2、智能延时:开关在检测到人体的每一次活动后会自动顺延一个周期(30s左右),并以最后一次人体活动 的顺延时间为起始点ห้องสมุดไป่ตู้始下一次计时
3、与红外产品比较:微波感应变光灯管感应距离更远,角度广,无死区,能穿透玻璃,和薄木板,根据功 率不同,可以穿透不同厚度的墙壁,不受环境、温度、灰尘等影响,在37度情况下,感应距离不会缩短。雷达感 应变光灯管是红外感应灯,声光控感应灯的理想换代产品。
随着政府新节能政策的推出 ,白炽灯,节能灯将逐渐退市,被led灯取代,不久的将来,社区楼道,地下 车库等公共区域照明将由LED感应灯全面替代,微波雷达感应灯将以其探头不外露,感应灵敏,智能识别光线功 能,不受环境温度影响等优势占据led感应灯市场的有利位置
功能特点
功能特点
LED微波感应模块1、智能感应:无需发出声音(拍掌,跺脚等)无需扰民 ,当有人进入微波雷达感应变光 灯管的探测范围,微波探测器工作点亮灯,灯管全亮18W;当人离开探测范围后,微波感应变光灯管保持3W亮度 (目前t8 18W的微波感应变光灯管较多)

微波雷达系统介绍

微波雷达系统介绍

微波雷达系统介绍第一篇:微波雷达系统介绍微波雷达系统介绍摘要:首先介绍了雷达的基本工作原理,对雷达的基本参数进行了简单的说明,而后对雷达中用到的微波器件做了说明,主要介绍了两种雷达结构,最后对雷达系统进行了简单总结。

关键词:雷达;微波 0前言20世纪40年代,电磁波被用于发现目标和测量目标的距离,称之为“无线电探测和测距”(radio detecting and ranging),取这几个英文字母便构成radar(雷达)一词。

按照IEEE的标准定义[1],雷达是通过发射电磁波信号,接收来自其威力覆盖范围内目标的回波,并从回波信号中提取位置和其他信息,以用于探测、定位,以及有时进行目标识别的电磁波系统。

由于微波具有频带宽、穿透电离层能较强、似光性等优点,雷达就是利用了微波这些特性的典型代表。

1雷达的基本工作原理[2][4]雷达的基本工作原理是,发射机通过天线向空间定向发送探测信号,信号被远距离的目标部分反射后,由天线接收并传送到接收机接收检测和信号处理,观测人员可以在接收机输出端显示屏上观测有无目标以及目标的性质和距离。

如果发射和接收共用一副天线,叫做单站雷达;如果收、发系统各有自己的天线,则叫做双站雷达,分别如图1和图2所示。

GRPt双工器目标图1单站雷达图GtPt接收机/处理机GrR目标图2双站雷达图以单站雷达为例。

发射功率Pt,发射天线增益G,传输距离R,则目标处的功率密度为S1=PGt(W/m2)24πR目标将在各个方向散射入射功率,在某个给定方向上的散射功率与入射功率密度之比定义为目标的雷达截面σ,表征目标的电磁散射特性,即σ=Ps(m2)S1因此雷达截面具有面积的量纲,是目标本身的特性,它还依赖于入射角、反射角和入射波的偏振态。

若把散射场看作二次源,二次辐射的功率密度为S2=PG2tσ(W/m)22(4πR)PRMλ2Gt由天线的有效面积定义式Aeff=,PRM最大接收功率。

可得,接收功率为=Si4π22PGttλσPr=(4π)3R4这就是雷达方程,接收功率单位W。

智能雷达安防系统解决方案

智能雷达安防系统解决方案

智能雷达安防系统组成
壹云科技 共建智能安防新世界
C1 安防雷达
D1 云台灯
E1 摄像机 RJ45转光口
C1 安防雷达
D1 云台灯
E1 摄像机 RJ45转光口
C1 安防雷达
D1 云台灯
E1 摄像机 RJ45转光口
C1 安防雷达
D1 云台灯
E1 摄像机 RJ45转光口
IP网络
光纤 视频存储管理平台
光口转RJ45 LAN云端
更精准
精准识别入侵目标 的距离、速度、方 位及形状或人物
入侵防范
确定入侵目标后系 统根据云端数据进 行拒止、警报等防 范手段
周界安防技术的现状及缺陷
壹云科技 共建智能安防新世界
闭路电视
无法主动定位入侵点 侦测范围小,受天气
光线影响大 报警算法可靠性低 无法做到实施侦测通
常是事后调取录像
2014年3月,国务院公布了《国家新型城镇化规划》,提出智慧城市的建设方向,智慧城市 成为亮点,平安城市掀起热潮。
新的安防技术融合雷达安防系统形成新技术、新趋势!
安防技术新趋势
壹云科技 共建智能安防新世界
更主动
自动识别入侵目标 并且根据入侵目标 危险等级,主动报 警或拒止
更智能
一旦确定入侵目标 随即定位、识别、 追踪探测、警报、 防护、拒止。
ONE CLOUD
山东壹云智能科技有限公司
壹云智能安防雷达
壹云科技 共建智能安防新世界
ONE CLOUD
山东壹云智能科技有限公司

C 录 ONTENT
1 公司介绍 2 主要业务 3 企业优势 4 产品介绍
企业简介
壹云科技 共建智能安防新世界

微波雷达感应灯方案

微波雷达感应灯方案

微波雷达感应灯方案引言微波雷达感应灯是通过微波信号来感应人体活动,当检测到人员靠近时自动开启,而离开后自动关闭的一种智能照明方案。

与传统的光感应灯相比,微波雷达感应灯具有更高的灵敏度和更广泛的应用场景。

本文将详细介绍微波雷达感应灯的工作原理、设计方案和应用案例。

工作原理微波雷达感应灯利用微波信号的反射原理来感应人体活动。

其工作原理如下:1.发射器发射微波信号:微波雷达感应灯内部配备了一个发射器,该发射器会周期性地发射一组微波信号。

2.微波信号的反射:当有物体(如人体)经过时,微波信号会被物体反射。

3.接收器接收反射信号:微波雷达感应灯内部配备了一个接收器,该接收器会接收到反射回来的微波信号。

4.信号处理:接收到的微波信号会被进一步处理,检测是否有人体活动。

5.灯光控制:如果检测到有人体活动,则微波雷达感应灯会自动开启照明,当人体离开后一段时间,灯光会自动关闭。

设计方案微波雷达感应灯的设计方案主要包括以下几个方面:1. 微波模块的选择选择合适的微波模块对于感应灯的性能至关重要。

常见的微波模块有二极管微波传感器和集成电路微波传感器。

二极管微波传感器成本较低,但感应距离较短,适用于近距离感应;集成电路微波传感器感应距离较远,但价格较高,适用于远距离感应。

2. 灯光控制模块的设计灯光控制模块负责控制灯光的开启和关闭。

可以使用普通的继电器来控制灯光的开关,也可以使用单片机控制灯光的亮度和色温。

根据实际需求选择合适的控制方案。

3. 信号处理算法的设计信号处理算法主要用于处理接收到的微波信号,检测是否有人体活动。

常见的信号处理算法有傅里叶变换法、自相关法和差分法等。

根据具体应用场景选择适合的算法。

4. 供电管理模块的设计供电管理模块负责供电和电池管理。

可以使用直接插电的方式供电,也可以使用电池供电,并设计合适的电池管理方案,如低电压保护和充电管理。

应用案例微波雷达感应灯在各个领域都有广泛的应用。

以下为部分应用案例:1. 家庭照明微波雷达感应灯可应用于家庭照明,安装在走廊、楼梯或卫生间等位置。

雷达式微波探测器

雷达式微波探测器

简介雷达式微波探测器是一种将微波收、发设备合置的探测器,工作原理基于多普勒效应。

微波的波长很短,在1mm~1000mm之间,因此很容易被物体反射。

微波信号遇到移动物体反射后会产生多普勒效应,即经反射后的微波信号与发射波信号的频率会产生微小的偏移。

此时可认为报警产生。

原理采用多普勒雷达的原理,将微波发射天线与接收天线装在一起。

使用体效应管作微波固态振荡源,通过与波导的组合,形成一个小型的发射微波信号的发射源。

探头中的肖基特检波管与同一波导组成单管波导混频器作为接收机与发射源耦合回来的信号混频,从而得到一个频率差,再送到低频放大器处理后控制报警的输出。

微波段的电磁波由于波长较短,穿透力强,玻璃、木板、砖墙等非金属材料都可穿透。

所以在安装时不要面对室外,以免室外有人通过引起误报。

金属物体对微波反射较强,在探测器防范区域内不要有大面积(或体积较大)物体存在,如铁柜等。

否则在其后阴影部分会形成探测盲区,造成防范漏洞。

多个微波探测器安装在一起时,发射频率应该有所差异,防止交叉干扰产生误报。

另外,如日光灯、水银灯等气体放电光源产生的100Hz调制信号由于在闪烁灯内的电离气体容易成为微波的运动反射体而引起误报。

使用微波入侵探测器灵敏度不要过高,调节到2/3时较为合适。

过高误报会增多。

与超声波一样家庭也可以使用。

使用范围探测器对警戒区域内活动目标的探测范围是一个立体防范空间,范围比较大,可以覆盖60°至90°的水平辐射角,控制面积可达几十到几百平方米。

雷达式微波探测器的发射能图与所采用的天线结构有关,采用全向天线(如1/4波长的单极天线)可产生近乎圆球形或椭圆形的发射范围,这种能场适合保护大面积的房间或仓库等处。

而采用定向天线(如喇叭天线)可以产生宽泪滴形或又窄又长的泪滴形能图,适合保护狭长的地点,如走廊或通道等。

如何作用雷达式微波防盗探测器是一种将微波收、发设备合置的探测器,工作原理基于多普勒效应。

MD5G10LP 低功耗微波感应雷达模块 产品说明书

MD5G10LP 低功耗微波感应雷达模块 产品说明书

MD5G10LP低功耗微波感应雷达模块产品说明书V1.1成都阶跃时进科技有限公司发布2020-11-05目录1.产品概述 (2)2.技术参数 (2)3.接口尺寸 (3)3.1接口 (4)3.2尺寸 (4)4.产品使用说明 (5)4.1感应时间和距离调节 (5)4.2感光检测 (5)4.3模块上电时序图 (6)5.注意事项 (6)6.声明 (6)7.版权说明 (7)1. 产品概述MD5G10LP模块是一款采用5.8GHz频率的低功耗微波感应雷达模块,整体功耗60uA左右,感应距离0.5m~8m可调,模块尺寸 20mm*20mm;可以满足电池供电等应用场景的超低功耗需求,同时可以克服传统PIR(热释电红外传感器)受温度等环境因素干扰、灵敏度低、需要开孔等问题,是PIR升级换代的首选。

MD5G10LP模块完整集成了5.8GHz微波电路、中频放大电路以及信号处理器,集成度高且生产一致性好,外围搭配小型化平面微带天线,保证模块性能的同时大大减小了整体尺寸。

该模块可用于检测人体存在或移动目标感应的各种场景,包括智能家居、物联网以及智能照明等领域,特别适用于小夜灯、太阳能路灯及无线摄像头等由电池供电的低功耗场景2. 技术参数1.主要参数表2.1 MD5G10LP模块主要技术参数2.探测范围雷达模块的感应灵敏度可通过调节电阻来配置,其极限感应距离为6~8米,实际感应距离可根据需要适当调节。

以下典型场景的雷达探测范围示意图,如果灵敏度设置的更高,探测范围也会相应变大,图中深色区域为高灵敏度区域,该区域内可完全探测到,浅色区域为低灵敏度探测区域,该区域内可基本探测到物体。

图2.1 MD5G10LP 模块探测范围示意图(纵轴为面向雷达)3. 接口尺寸图3.1 MD5G10LP 模块实物图a)背面b)正面3.1 接口MD5G10LP模块预留5个间距2.54mm的排针接口,共有VCC、GND、OUT、P2和P3五个信号,如需调谐距离和延迟时间等参数,可通过P2,P3的悬空或拉低状态配合模块上特定电阻来选择相应档位或者用模块上预留的外置MCU 来改写内部参数。

数字安防系统毫米波雷达周界安防课件

数字安防系统毫米波雷达周界安防课件

返回
第一节
精品课件资料 毫米波雷达探测原理
返回
精品课件资料 第一节 采用毫米波雷达的优势
• 对探测的区域提供360°全方位探测 • 完全的态势感知-对潜在威胁提前预警 • 防护栏内侧和外侧均可进行探测,24×7,全天候监视 • 对潜在入侵者进行监视,在未到达防护栏前进行控制 • 预先判断接近的入侵目标大小及类型 • 当防护栏被破坏后,能够引导安保人员截获入侵者 • 大范围区域探测,单位面积成本远低于采用其他技术的
毫米波波长介于 1~10mm 之间,对应频率 范围为30~300GHz,其频率低端与微波相连, 频率高端与红外及光波相连,因此兼备微波 及红外/光波的某些特性,在相当程度上弥 补了微波及红外光波的一些不足。
返回
第一节
精品课件资料 毫米波雷达探测过程
毫米波雷达1秒钟就可以完成360度覆盖, 最远能够探测到半径1000米地面范围内所 有移动物体,精度可达30cm。当探测到有 入侵行为时,后台软件平台会自动报警, 并且大屏上也会同步联动显示报警区域的 视频信号,便于工作人员判断入侵行为。 通过后台软件能够自动识别探测到的物体, 自动过滤掉干扰性的移动物体,例如:树 木摇动、飞鸟及鼠兔等地面小动物。
返回
第一节
精品课件资料
数字安防系统样例
1、《民用建筑电气设计规范》JCJ/T 16-92 2、《中华人民共和国公共安全行业标准》GA38-92 3、《安全防范工程程序与要求》GA/T 75-94 4、《防盗报警控制器通用技术条件》GB12663-90 5、《保安安保监控工程技术规范》GA/T 76-96 6、《安全防范工程费用预算编制方法》GA/T 70-94
·相控阵雷达从开机起,就不断识别、更新周边环境,保证稳

《微波雷达传感器》课件

《微波雷达传感器》课件

近年来的技术突破与进展
毫米波雷达技术:实现高分辨率、远距离探测 激光雷达技术:实现高精度、远距离探测 超声波雷达技术:实现近距离、高精度探测 融合多种雷达技术:实现更全面的环境感知和更准确的目标识别
技术发展趋势与未来展望
技术发展趋势:从单频段到多频段,从模拟到数字,从单通道到多通道 技术应用领域:从军事到民用,从交通到安防,从通信到气象 技术挑战:提高精度、降低功耗、提高抗干扰能力
解决方案与未来发展方向
提高精度:通过算法优化和硬件升级提高测量精度 降低成本:通过技术创新和生产工艺优化降低生产成本 提高稳定性:通过优化设计和材料选择提高产品的稳定性和可靠性 智能化:通过人工智能和机器学习技术提高产品的智能化水平 应用领域拓展:拓展微波雷达传感器在自动驾驶、无人机、物联网等领域的应用
未来展望:智能化、集成化、小型化、低成本化,广泛应用于物联网、自动驾驶等领域
微波雷达传感器在智能家居中 的应用
智能家居概述
智能家居:通过智能设备实现家庭自动化、智能化 智能设备:包括智能家电、智能照明、智能安防等 微波雷达传感器:一种非接触式传感器,用于检测物体的存在和运动 应用:微波雷达传感器在智能家居中的应用包括智能照明、智能安防、智能家电等
安防监控 系统:用 于监控重 要区域, 提高安全 防范能力
智能家居 系统:用 于检测室 内环境, 实现智能 控制
工业自动 化:用于 检测生产 线上的物 体,提高 生产效率
医疗设备: 用于检测 人体生理 参数,辅 助医生诊 断疾病
产品优势与未来发展前景
微波雷达传感器具 有高精度、远距离 探测能力,能够实 现对目标的精确定 位和跟踪。
应用领域:汽 车辅助驾驶系 统、智能交通 系统、安防监
控等领域

微波全息雷达简介

微波全息雷达简介

微波全息雷达简介微波全息雷达简介全息照相是⼀种⽴体成像术。

它是以光的波动理论和感光乳胶的平⽅律检波特性为基础的,核⼼是“波前重建”(Wave—front Reconstruction).也就是说,它不仅要在感光胶⽚上记录⽬标物反射光的振幅分布,还要同时记录其相位分布,即把反射光的所有信息全部记录下来,然后通过⼀定⼿段“重建’物体的⽴体图像。

我们把这种既记录光波振幅信息⼜记录其相位信息的成像术称为全息照相(Holography)。

感光胶⽚和其它光接收器⼀样,只能记录光的振幅分布⽽不能记录光的相位分布。

但是,利⽤双光束⼲涉原理,令物光和另⼀束与物光相⼲的光(称为参考光束)产⽣⼲涉图像就可把相位“合并”上去,从⽽⽤感光胶⽚能同时记录下光的振幅和相位信息。

利⽤于涉法将⾃物体发出的光的振幅和相位同时完全地记录下来所得的图像,称为“全息图”(Holography).当全息图由⼀束相⼲光照射时,它将重现宛如物体存在时—样的波防⾯,称为“波前重建”。

微波全息正是基于全息照相原理。

由于微波固有的特点,使微波全息成象术在遥感中的应⽤具有很⼤的吸引⼒。

微波波长⽐可见光波长长4510~10倍,所以其⼲涉条纹根粗,条纹间隔亦较⼤,易于较精确地测得振幅和相位,还有利于在全息图上进⾏适当修改和加⼯。

同时,它所包含的信息量也⽐光全息图中少得多,利于⽤计算机进⾏实时处理。

与激光器相⽐,微波信号源的单⾊性更好,相⼲长度更长。

因此,利⽤微波全息术可在最⼤的作⽤距离内获得⾼质量的全息图。

⽬前,微波波段的调制和解调技术还较光波波段成熟。

⽽微波全息成象可不必发射参考波,只要⽤馈线就能直接送到检波器进⾏相位检波。

因此,易于将全息图检测和记录下来,还可⽐较容易地观察到多普勒频移和其它⼩的信号扰动。

这⽆疑对⾼分辨率图象处理系统是很有⽤的。

由于微波全息是利⽤微波制作全息图并利⽤微波再现,因此再现波是⼈眼--,所看不见的。

但是.只要特制成的微波全息团缩⼩到⼀定⽐例65(10~10)再⽤激光照射便可看到图象,犹如⽤眼睛直接看到微波波段的现象⼀样。

微波技术 雷达介绍

微波技术 雷达介绍

5、接收机:超外差式,将微弱回波信号放大千万倍以符合 显示器要求。 V 几十V
6、显示器:平面位置显示器(PPI)。计时及计算,将目标 回波按目标的实际距离和方位显示在荧光屏上; 且配有测量系统(人工加了一些符号)供随时测量。 7、雷达电源:把船电变成雷达所需的中频交流电。 400 ~ 2000 Hz
S 波段 X 波段 10cm波长 2000~4000MHz 7.5~15cm 3050MHz 3cm波长 8000~12500MHz 2.4~3.75cm 9375MHz 。
天气好: X band; 天气坏(雨/雪) : S band
2. 脉冲宽度τ 每次发射脉冲的射频振荡持续时间.0.05~0.2us
0 方向扫描 90° 扫描线 本船 HL
目标
245° 岛屿 海图平 面 雷达不能“感知”目标的背面,因 此目标的后沿是不可见的. 270
回波 (at 10 nm)
90 方位标志
245
EBL 固定距标圈
量程: 12 nm Fig. 距离与方位测量 180 雷达平面
荧光屏边缘
雷达测距与测方位原理图
1. 波长λ
3. 脉冲重复频率f/脉冲重复周期T
f(P.R.F Pulse Repeat Frequency)
每相邻两次发射脉冲的时间间隔 。(400~4000Hz)
4. 发射峰值功率Pt: 在脉宽持续时间内的功率
5. 发射平均功率Pm: 在脉冲重复周期内的功率
p
m
p
t
tT
6. 接收机灵敏度Prmin:表示接收机接收微弱信号的能力
P rmin = kT△f· N △f接收机通频带 N接收机噪声 K波尔兹曼常数 T接收机端绝对温度
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

开场产品介绍:我们公司的微波雷达安防系统,是以微波雷达为入侵探测器,利用微波雷达发射电磁波遇到物体反射的原理,结合球机、强光驱离、强声拒止等设备集成的一套智能化主动防御系统。

我们利用微波雷达发射电磁波在防护区域及防护物体周围形成一定区域的无缝覆盖,当有物体入侵时,物体反射的电磁波被雷达接收到并计算出物体的准确位置,并将信息推送给球机,球机将根据雷达推送的目标位置信息锁定物体,进行跟踪,将视频图像回传至后台,同时启动报警。

系统会根据入侵目标的危险等级自动启动强光驱离或强声拒止系统,进行主动防护。

雷达系统的特点:1、不受雨、雾、大风等天气影响2、不受光线影响,抗电磁干扰能力强3、快速准确定位入侵物体的距离、速度、方位4、一款主动防御的安防产品5、根据现场环境自由布控6、不受飞虫、人为的强光手电、激光笔干扰7、误报率低关于安防雷达的问题和解答1.1 安防雷达的工作原理;答:简单的来讲就是:安防雷达信号发生器合成高频信号,经放大后通过天线向前方发射电磁波信号,如果遇到入侵物体就会返回回波信号,雷达将天线接收到的微弱信号混频、放大并进行数模转换,经数字信号处理器提取出回波信号中包含的目标的距离信息、速度信息及方位信息,由这些信息来定位入侵物体的具体位置,并通过软件系统平台实时显示。

入侵物体移动,雷达持续跟踪,实时推送位置信息。

1.2 安防雷达的种类,以及各种类雷达的具体参数;答:安防雷达可以分为两类:周界雷达和场景雷达,周界雷达特点发射波形窄(水平角度约 5°),探测距离远(雷达有效探测距离有200m、300m、500m、 1000m 等多种规格);场景雷达特点监测范围广、视野开阔(水平角度 20°、40°、90°、120°等)探测距离较远(256 米、512 米等)。

安防雷达详细参数:工作频率:频段(24GHz)微波雷达工作在 ISM 频段即 24G 开放频段,射频功率<50mW,不会影响机场、高铁、变电站等任何电子设备工作。

距离分辨率:0.5m角分辨率:1°探测盲区:≤3m数据更新周期(1s=1000ms):82ms(可根据实际情况调整周期)工作环境温度:-40℃~+75℃工作环境湿度:30%-90%防水等级:IPV6外形尺寸:240×195×58mm1.3 我们雷达对比其他雷达的优势在哪里答:相比较其他雷达,我们的雷达测距更精准、探测范围能力强、横穿检测性能好。

最重要的优势就是我们有强大的研发团队,可以在最短的时间内根据不同客户的不同的需求定向研发雷达来满足实际要求。

1.4 如果客户提到了雷达会不会产生误报,产生误报以后的解决方案。

答:雷达可能对复杂的地理环境产生有报警的可能。

解决方案:1,我们可以对雷达进行设置,降低雷达的灵敏度和增益效果可以有效的解决误报的问题。

2,雷达会配合球机联动一起来进行监控,雷达报警可在球机上观察是否有物体入侵。

(对有护栏的区域雷达的误报,可以通过升高或降低雷达安装高度来解决,这个不要跟客户提及,是我们测试时总结出的,防止泄露给竞争对手)1.5 现存各类周界安防产品系统的对比?答:国内外应用较多的周界安防系统可以分为以下几种类型:1,闭路电视监控;2,光线型:红外对射、激光对射;3,线缆型:振动电缆、振动光纤、泄漏电缆;各类安防系统的优缺点:1,闭路电视监控系统(CCTV)是一种重要的安全防范系统,主要由摄像机、监视器、控制平台、录像/回放设备等组成。

闭路电视监控系统通常不是作为实时监控手段,而是事后调取录像,追查线索时使用。

视频侦测报警受光线、飞虫干扰严重,误报频繁,通常用于室内夜间防盗用途。

此外,受环境光线,视角,视场,解析度等因素制约,安防系统中视频监控技术需要其他检测手段配合,才能发挥很好性能。

闭路电视监视系统的主要缺陷有:无法做到实时侦测,通常是事后调取录像,追查线索。

无法主动定位入侵点;侦测范围小,受天气、光线影响大;报警算法可靠性低。

2,光线型安防系统中,红外对射是最原始的实现手段,它的工作原理是:在检测区域内成对安装传感器,一发一收,建立一道虚拟防护墙,当有物体穿越,阻断红外线时,接收传感器检出光强变化,输出信号。

为降低雾霾的干扰,有些光线型安防系统将红外线升级为激光,效果有所改善。

光线型安防系统的缺陷较大,主要有:误报率高,飞鸟,昆虫,飘落的树叶,摆动的树枝等都可能引起误报;防护范围小。

由于红外/激光的直线传播特性,光线型安防系统只能建立一个非常有限的探测区域,很容易被入侵者越过;无测距能力。

3,线缆型防范系统是目前比较成熟的产品,主要有振动电缆方案,泄漏电缆方案,振动光缆方案。

振动电缆安装在金属护栏上,通过感测压力和形变来感测入侵行为。

泄漏电缆则通常是埋入地下约 1 米,外表不露痕迹,隐蔽性好。

这两种方案都没有定位功能,侵入发生时,无法及时确定侵入点,不能及时采取措施制止侵入行为。

此外,由于振动电缆对振动敏感,且电缆张紧度随温度变化而变化,因此误报率高,维护成本高。

泄漏电缆则存在施工复杂,地面受潮积水后影响系统工作的问题。

振动光缆是近几年投入使用的新产品,与上述 2种电缆相比,振动光缆能够测距。

振动光缆也是安装于栅栏上,其不足之处是防护区域小,易于识别和绕过。

近几年广泛应用的电子围栏以及高压电子围栏,也是线缆型防范系统的一种。

电子围栏是沿实体墙头安装一圈与大地绝缘的裸露导线组并给导线通以适当的电压,人接触到导线后,人体电容或电阻引起的泄漏电流被控制主机检测到,触发报警。

电子围栏也经常遇到树枝、小动物等触发的误报。

此外,低压电子围栏灵敏度有限,容易漏报。

高压脉冲电子围栏则有可能引发人体不适而产生不可预料的后果。

此外,与其他线缆型防护技术一样,电子围栏架设,需要有支架,以及安装在支架上的绝缘子等,这些都是显著标识,易于识别,有经验的入侵者非常容易避开。

区域安全防范系统,受镜头、摄像机视场、摄像机指向等因素制约,视频技术不能提供实时、全区域监控,图像识别自动跟踪报警技术有极大的局限性,尚不能实现较大范围及全天候的室外监视。

总而言之,上述防护系统各有优缺点,没有哪一套系统能够独立解决全部问题。

关于安防雷达球机联动的问题及解答1、安防雷达球机联动的原理答:微波雷达发射电磁波,探测到警戒范围内的目标时,将坐标数据回传至高速球机,高速球机收到数据后,自行解析数据并控制高速球及强光驱离器进行跟踪并驱离。

同时将目标位置、近景视频、报警截图等数据汇总至智能管理平台并启动告警。

2、周界安防和场景安防的介绍答:周界雷达安防系统是沿被保护区域的边界建立一道闭合的“防护墙”,一旦发生非法入侵,安防系统立即报警,提醒安保人员及时预警处理。

场景雷达安防系统是在“重点”防护区域外围建立“微波圈”一旦有人或物体进入“微波圈”,系统即发出报警,并进行图像回传。

两系统既可以单独存在,也可以组合应用,两系统会根据区域周边环境的不同交叉在防护区域周围顺向部署、前后覆盖、交叠探测,实现了自我防护,避免了人为破坏。

3、安防雷达和球机联动怎样操作答:将雷达和球机全部连入局域网,通过软件操作。

简单讲就是:1,将雷达和球机(灯光)分配各自的 IP 地址;2、安装联动程序软件;3、软件自动检测加入到局域网的球机 IP;4、将检测倒得球机 IP 添加到软件,然后绑定雷达和灯光云台的 IP 到球机;5、最后软件配置联动。

简单方便易操作。

4、雷达球机安装位置答:因为球机可以左右 360°旋转,上下 90 度旋转,理论上可将球机放置相对雷达的任意位置上。

但是为了更高效率的让球机捕捉到物体入侵的画面,我们一般将球机摆放在雷达的稍前位置上或者将球机摆放在两个雷达接力的中间位置。

5、传统安防缺点,以及与其他厂商雷达联动的对比优势答:传统安防技术具有以下固有缺陷:受雨雾等天气因素影响大;无法定位目标位置信息;防护范围小、不能实现三维空间探测,无法探测垂直穿越、钻越和翻越,误报率高;易于识别和绕过,失去防护能力。

我们与其他雷达厂商联动的优势:我们的雷达位置更精准速度更快的检测到目标,球机在最短的时间内变焦并拍照上传。

雷达和球机也可独立运行,在没有PC 机接入时,也可以实现雷达球机追踪,硬盘录像机自动录像。

3 关于雷达球机联动现场安装方式的对比答:现场没有护栏的情况下,雷达可正装可侧装,效果不受影响,只要雷达波可以扫到的地方都可以提供报警。

但在有护栏的情况下,正装的效果比侧装的效果要好。

第一,正向安装可精确的设置防区范围,并且坐标可直观的看出来;侧向安装防区设置繁琐,防区设置出现问题,就会产生防区外的目标检测而出现误报情况。

第二,雷达坐标是中轴线 X=0 米,正向安装可以很清晰的发现目标的位置,而侧向安装坐标位置无法确定,只能通过球机跟踪发现目标。

有局限性而且不方便。

4 对具体的安装场景具体分析答:现场的安装环境各有不同,具体问题具体分析,雷达可以简单方便的设置出哪里报警哪里不报警的防区,可以使得复杂的场景安防简便化。

而且现场只需要电源和跟网络,网络既可以单独架设,又可以加入局域网,就可以在办公区查看外物入侵,加入强光或强声,可将外物驱离防区,简单快捷。

5.变电站问题汇总通过对国家电网河北省电力公司运维检修部、安质部的走访,结合部门负责人关心的问题汇总如下:烦请公司技术人员对如下问题结合我公司产品进行专业解析。

一、变电站形状不规则,如何既经济又能无死角的对周界进行防护?答:这一点需要根据实际情况具体分析,充分发挥电磁波沿直线传播这一特性的正面作用,将不规则形状简化为多边形来处理。

二、变电站每年都有一段时间的维护和检修工期,施工阶段工人在站内施工,白天的防护措施如何确保无误报率又不频繁的对雷达安防系统进行人为的调整?答:1,系统可以任意划设多个防区,可以分别对防区进行设防和撤防,这样就可以将作业区划出来,不报警。

2,系统可以增加 RFID 工牌,凡是有 RFID 卡、且在作业区内的目标,都是鉴别出的合法目标,系统不报警。

三、软件监控:如何将雷达系统所有的报警信息上传到国家电网调度部门的监控后台?能方便相关部门对安防事故进行处理。

答:软件监控方面,系统软件留有信息输出接口,系统本身也有信息上传/上报模块,一旦有警情,立即上传/上报到电网调度部门的监控平台上。

四、安防设备要符合变电站特殊环境的要求,比如设备一定要保证能在强电磁干扰情况下正常工作,自身还不能发出超强的干扰,以免干扰变电设备的正常运行,其实,基于变电站这个环境,一定要保证安装的安防设备的供电系统,要能保证安防设备在变电站没电的情况下也能正常工作,再次要能保证安防设备能够把图像和声音等讯息实时准确的传达给监控中心。

答:安防设备本身没有电磁干扰,不会干扰电力系统的设备运行。
