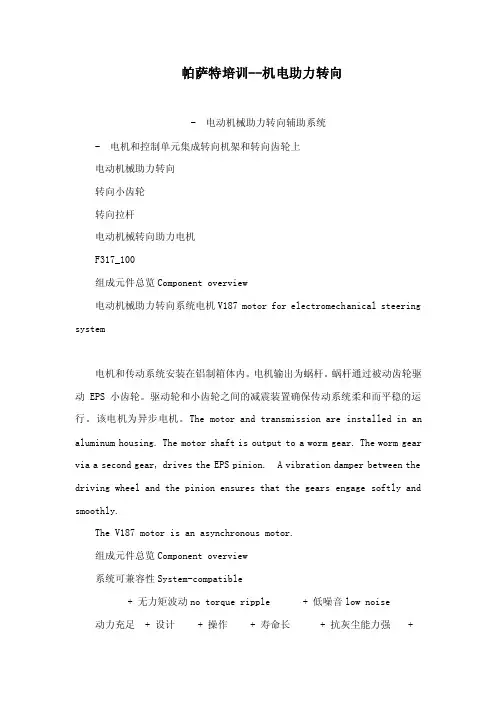

大众电动助力转向系统-自学手册
帕萨特培训--机电助力转向
帕萨特培训--机电助力转向- 电动机械助力转向辅助系统- 电机和控制单元集成转向机架和转向齿轮上电动机械助力转向转向小齿轮转向拉杆电动机械转向助力电机F317_100组成元件总览Component overview电动机械助力转向系统电机V187 motor for electromechanical steering system电机和传动系统安装在铝制箱体内。
电机输出为蜗杆。
蜗杆通过被动齿轮驱动EPS小齿轮。
驱动轮和小齿轮之间的减震装置确保传动系统柔和而平稳的运行。
该电机为异步电机。
The motor and transmission are installed in an aluminum housing. The motor shaft is output to a worm gear. The worm gear via a second gear, drives the EPS pinion. A vibration damper between the driving wheel and the pinion ensures that the gears engage softly and smoothly.The V187 motor is an asynchronous motor.组成元件总览Component overview系统可兼容性System-compatible+ 无力矩波动no torque ripple + 低噪音low noise 动力充足 + 设计+ 操作+ 寿命长+ 抗灰尘能力强+无磁性材料效率高+ 高动力学性+ 无附加摩擦+ 宽速度范围+ 宽的耐温范围安全 + 在短路时不会抱死异步电机扭矩 4.1 NmF317_080控制单元- 温度范围 -40 °C / +120 °C- 运行环境 10 V - 16 V / < 85 A- 带震动保护- 防水- 32位??C- 监控电脑- 低电阻能量场效应管终端平台？Low-Ohm Power-FET final stages- 带CAN-总线接口- 在装配下先后编程特性:FET =场效应晶体管.控制单元电机速度传感器 G577转向电机转子的转角位置有一个传感器监控，这个传感器是一个电磁感应式元件The position (turning angle) of the rotor of the V187 electric motor is determined by a sender. This sender works on the basis of the magneto-resistive effect.传感器是电机的一个集成部件，不能采用其他外部的产品The sensor is an integral component of the electric motor and is not accessible from the outside.资料来源：精通维修下载 //.gzweix3>电机速度传感器 G577传感器已三角函数SIN和COS的形式.Voltage (V)Time (s)Cosine signalSine signal控制单元J500控制单元永久性的和电机连接在一起根据输入信号控制单元决定当前扭矩输出的需求以次来计算出励磁电流的强度，从而驱动电机Relay forpolarity reversal protection, overload protectionand hard shutdownsmoothes voltage peaksEnd-stages助力扭矩传感器 G269该传感器和速度传感器一样是电磁感应式的 (like G577).Steering spindleRotary rodVolute springPinionSensorMagnetic ring助力扭矩传感器 G269传感器芯片, 信号放大器, 温度补偿器陶瓷装配板注塑成的传感器模块传感器模块安装在传感器支架上磁力线圈传感器单元Sensor unitwith contact coil, ready for installation to steering system 助力扭矩传感器 G269机械部分To steering wheel+ VS- VSSin 1Cos 124 PoleTorsion rod +/- 5°PinionRotating magnetic poleMagneto resistant sensor element Torsion rod助力扭矩传感器 G269助力扭矩传感器 G2690,01,02,03,04,05,06,0-10-8-6-4-246810torsion bar angle [°]output voltage [V]-12-8-44812steering torque [Nm]输出信号Rotating magnetic pole Magneto resistant sensor chip Signal amplification+ VsGNDSignal 1Signal 2Ceramic substrateNSNNSSS+/- 5°工作原理助力扭矩传感器 G269- 传感器芯片, - 信号放大器, - 温度补偿器 - 陶瓷装配板-Housing in “Transfer Moulding Processing“测量原理:连接:- 温度范围: -40 to +120 °C - 测量范围: +/- 10 Nm - 精度: 0.1 Nm (0-2 Nm) 0.2 Nm (2-6 Nm) 0.5 Nm (> 6 Nm)特性：- 带磁性转子的电磁感应传感器装配:- 连接绕圈Data:Steering moment sender G269传感器已三角函数形式输出转角信号Cosine signalSine signalVoltage (V)Time (s)Sensor for steering torque J269方向盘转角传感器 G85该传感器检测方向盘的转角评价该信号的电子系统位于安装于转向柱上的电子单元J527 The electronic system for evaluating the signals is located in the steering column electronics control unit J527.Steering angle sender G85Steering angleSteering angle speedInput signalsSteering angle sender G85FunctionSteering angle sender G85F317_092FunctionSteering angle sender G85输入信号方向盘转角方向盘转向速度车行驶速度转向力矩伺服系统ExternalInternal正回馈伺服力矩控制单元助力功能方向稳定调节Steering operationSteering operation during urban driving城市工况运行Torque on steering wheel方向盘扭矩Support torque助力扭矩Effective torque有效扭矩Steering operation during motorway driving高速工矿运行Torque on steering wheelSupport torqueEffective torqueThe active return主动回正Return force回正力量Support torqueEffective torqueThe directional stability adjustment方向稳定调节Return force回正力矩Support torque助力扭矩Effective torque有效扭矩报警灯 K161报警灯在组合仪表里，作用时提示系统的缺陷Warning lamp K161警报灯在电瓶电压较低的情况下，车载能量供应管理单元为保证给电机提供足够的能量，会根据需要关闭相应的具有较低优先权的电器元件如果由于系统错误整个系统关闭时，仍然要保证法规的要求If the system is shut down completely due to a system fault, the legal requirements are still met.转向助力在电压低的情况下会减弱 (< 11.6 V).低于 9 V 时失去助力功能助力参与低于 60% 时，报警灯会亮再紧急情况下的系统反应System response in emergency situations系统故障System in case of malfunction缺少速度信号(从 J104) : 替代特性速度 (v = 50 km/h), 转向助力保持，故障灯亮发动机转速信号缺失 (从J220) : 替代值 1200 rpm, 主力保持方向盘转角信号无: 替代值 0°, 激活复位关闭功能，无软止点功能，故障灯亮温度信号缺失(从J500中的传感器) : 采用温度替代值, 实现部分转向助力，故障灯亮电机转速信号(从 G577) 缺失: 替代信号单位时间的方向盘转角，以此来计算扭矩确定助力转向软关断电，故障灯亮扭矩转子速度信号缺失(从G269) : 替代信号：方向盘转角和转速，以确定助力何时关闭，故障灯亮车辆行驶中15号线中断: 正常运行，助力转向保持至车辆停止(terminal 15 coasting)维护更换元件:校准/条件激活conditioning activitiesJ500助力转向电机包括转向力矩传感器G269和G28转子速度传感器)进行特转向助力电机进行特性编程转向止点学习G85转角传感器包括 ESP: 转角传感器校准,执行 ESP 系统监测前轴悬挂的识别字母可以从整车数据关盘中读取Identification lettersfor the installed front axle suspension are read out from the vehicle datamedium在故障导航中检测需要的特性并选择Determining of the required characteristic in the “guided fault-finding” function and selection of the characteristic选择助力转向：功能10-自学习-通道1- 特性选择Power steering: Function 10 – Conditioning – Channel 1 – Characteristic selection 或者在车辆自诊断中or in “vehicle self-diagnosis”助力特性编程Programming the characteristic for power steering在控制单元内，存储了两种不同的助力特性参数In the control unit, 2 different characteristics are stored for power steering.维护Service转向死点自适应Adaptation of the steering stops为避免转向死点机械碰撞，通过软件控制转向角。
电动助力转向系统维修手册1
一、概述电动助力转向系统由电子控制模块，车速传感器，发动机转速传感器和其它安装在转向柱上的扭矩传感器、电机等部件组成，系统控制模块根据扭矩传感器和汽车速度传感器传出的信号，确定转向助力的大小和方向，并驱动电机辅助转向操作。
二、控制流程图三、电路图及各接插件功能（附图表）四、控制模块控制模块是由微电脑，A/D（模拟/数字）转换，I/O（输入/输出）装置等组成的控制器，它不仅含有控制助力转向的大小和方向的主要功能，还有车载诊断系统（自我诊断功能）和安全保护功能。
五、自诊断功能：在点火开关在ON位置和发动机起动时，控制模块可以诊断下面部件发生的故障，并通过故障指示灯显示故障结果。
1.扭矩传感器2.车速传感器3.发动机转速传感器4.电机5.离合器6.控制模块控制模块和故障指示灯按下述操作当点火开关在ON位置，发动机在起动状态，诊断线接头没有接地时，在上述部件内如果没有故障存在，指示灯亮约2秒后关闭，这是检查指示灯泡和系统电路，当控制模块发现在上述部件内产生故障时，指示灯亮，警告驾驶员发生故障，同时·1·在控制模块的备份存贮器里存贮故障代码。
当诊断开关接地进，通过指示灯闪动，控制模块控制故障指示灯显示故障代码。
当检查故障时，发动机必须运转。
六、安全防护功能，当出现异常的DTC时，控制模块将关闭电机和离器。
七、VSS（转速传感器）车速传感器根据车速大小产生成比例的信号（有的传感器信号可直接输入模块），车辆里程表将这些信号转换出相应的车速读数，同时也把它转换成双倍周期的方波信号输入控制模块。
八、发动机速度信号点火线圈的点火信号，作出发动机转速信号，通过ECU转换成数字信号，其一端送仪表，另一端输入控制模块。
九、诊断（附图故障代码表）在故障诊断中的注意事项1.当产生两个或更多的故障，故障诊断代码总是从最小的代码开始依次显示。
2.当点火电开关打开和发动机不起动时，显DTC22（发动机速信号），但是当发动机起动时，如果显示正常变化，就意味着正常。
