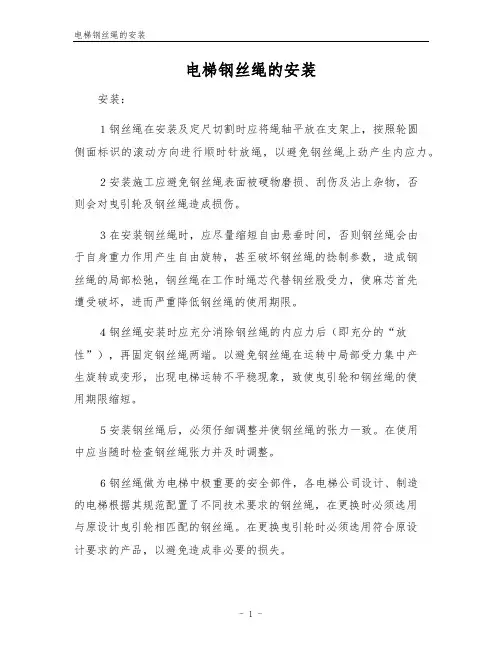

电梯钢丝绳的安装

电梯钢丝绳的安装

电梯钢丝绳的安装
安装:
1钢丝绳在安装及定尺切割时应将绳轴平放在支架上,按照轮圆
侧面标识的滚动方向进行顺时针放绳,以避免钢丝绳上劲产生内应力。

2安装施工应避免钢丝绳表面被硬物磨损、刮伤及沾上杂物,否
则会对曳引轮及钢丝绳造成损伤。

3在安装钢丝绳时,应尽量缩短自由悬垂时间,否则钢丝绳会由
于自身重力作用产生自由旋转,甚至破坏钢丝绳的捻制参数,造成钢
丝绳的局部松弛,钢丝绳在工作时绳芯代替钢丝股受力,使麻芯首先
遭受破坏,进而严重降低钢丝绳的使用期限。

4钢丝绳安装时应充分消除钢丝绳的内应力后(即充分的“放性”),再固定钢丝绳两端。

以避免钢丝绳在运转中局部受力集中产
生旋转或变形,出现电梯运转不平稳现象,致使曳引轮和钢丝绳的使
用期限缩短。

5安装钢丝绳后,必须仔细调整并使钢丝绳的张力一致。

在使用
中应当随时检查钢丝绳张力并及时调整。

6钢丝绳做为电梯中极重要的安全部件,各电梯公司设计、制造
的电梯根据其规范配置了不同技术要求的钢丝绳,在更换时必须选用
与原设计曳引轮相匹配的钢丝绳。

在更换曳引轮时必须选用符合原设
计要求的产品,以避免造成非必要的损失。

7在旧梯改造更换钢丝绳时应同时更换曳引轮,或对曳引轮槽进行加工处理,不然会由于曳引轮原有轮槽与钢丝绳绳径的不吻合造成曳引轮与钢丝绳之间的相互磨损及打滑现象。

更换钢丝绳时,必须每一部电梯所用钢丝绳同时更换。

电梯安装检验作业指导-钢丝绳的张力测试方式及计算

电梯安装检验作业指导-钢丝绳的张力测试方式及计算

电梯安装检验作业指导-钢丝绳的张力测试方式及计算
-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
钢丝绳的张力测试方式及计算
1 通用的检测方法
通常用拉力测力计进行检测(见图1)。

其方法是:
(1)人站在轿顶,轿厢停在井道适当的位置,一般在用拉力测力计水平拉对
重钢丝绳(机房导向轮到对重轮的钢丝绳)时.用100N左右的力能拉
移100~150mm的距离,也就是轿厢在井道2/3~3/4高度处;
(2)用拉力测力计将对重侧钢丝绳逐一水平拉动,拉动的距离应相同(应把钢
丝绳之间的位置差计入),一般不小于100mm;
(3)记录下测力计对每根绳的拉力并算出平均值:
(4)将每根钢丝绳的拉力与平均值作比较.偏差不大于5%即为合格。

(5)平均张力的计算方法如下:
(F1+F2+F3+F4+F5+F6)/6=平均数
(最大值-最小值)/平均数=平均值
要求:平均值≤5%为合格
2.如何调整张力
分别在对重和轿厢侧,同时松或紧绳头组合器螺母,后反复运行多次,再从新检侧、调整、运行、直至合格为止。

后填写相关记录。

3.安全注意事项:
做好轿顶施工的安全措施两人配合相互监督。

测量实例:
公司办公楼有机房电梯测量,电梯开至3楼至4楼之间,测量导向轮至
钢丝绳从左到右测量
平均数:(83.5+82.5+77.5+75+82.5+78)/6=79.83N
平均值:(83.5-75)/79.83=0.1=10%
因10%>5%,所以钢丝绳张力偏差超标。

钢丝绳张力需调整。

结论:不合格。

电梯更换钢丝绳的主要技术、安全工艺(三篇)

电梯更换钢丝绳的主要技术、安全工艺(三篇)

电梯更换钢丝绳的主要技术、安全工艺一、更换曳引绳前的准备工作1.所有从事该项工作的人员均需持有劳动局核发的电梯维修保养合格证,持证上岗,并有一名具有一定的专业和技术水平的人做统一指挥。

2.在所修理电梯各厅门前挂上:“电梯修理不得使用”及在机房内电梯总电源开关上挂“有人操作,禁止合闸”等警告牌子,在首层和顶层的厅门用黄色标志物围出工作场地,并挂牌:“危险区域,无关人员不得入内”。

3.从事该项工作人员需穿戴好相关的自身安全保护用品,如:绝缘鞋、安全帽、保险带等,并需检查该保护用品的安全可靠性。

4.准备足够的修理工具(按一部电梯预计)和有关器材,具体如下:(1)钢丝绳:ф6mm、15米长的1根,1.5米长的2根(吊轿厢用)。

(2)铁丝:ф5mm、10米长1根。

(3)弹簧称:称重范围0~25kg。

(4)对讲机2部。

(5)巴氏合金3kg。

(6)喷灯枪(汽油或煤油喷灯)一把。

(7)钢丝绳卡10只。

(8)撑对重的钢管:ф0~ф50mm,长度1.5~1.8米2根(应能承重3吨以上)。

(9)手拉葫芦:1.5~3吨的载重一只。

以上工具需在施工前进行全面仔细地检查,确认质量、安全达标后方可使用。

二、更换钢丝绳的主要技术、安全工艺1.人员分两组,每组最少两人,带好对讲机。

机房一组将电梯轿厢开至顶层,平层后切断电源,并通知另一组进入井底。

底坑组首先切断井底“急停”开关,测量对重下梁撞板至缓冲器的距离,供剪切换绳长度尺寸参考。

将对重与承重钢管一端置于地面,另一端对准对重的下梁,接通井底“急停”开关,用对讲机通知机房组人员将电梯慢速向上运行直到对重架完全压上钢管,使电梯不能慢车向上为止。

机房组切断总电源并挂告示牌,然后用手拉葫芦及钢丝绳将轿厢吊起(钢丝绳要通过机房顶的吊重钢环,注意吊环口上要垫些加大接触面的材料),用手拉葫芦使限速器人为动作(造成轿厢安全钳动作,而后将所吊轿厢再放下一点,使安全钳楔块扎牢于导轨上)。

2.在第1项准确无误完成后,先拆下电梯曳引钢绳的1/2根数,平放于较平的地面上,拆下绳头锥套。

电梯钢丝绳张力调整方法

电梯钢丝绳张力调整方法

电梯钢丝绳张力调整方法一、背景介绍电梯是现代化城市中不可或缺的交通工具,而电梯钢丝绳作为电梯的重要组成部分,其安全性和稳定性对于电梯运行至关重要。

因此,钢丝绳张力的调整是保证电梯安全运行的重要措施之一。

二、钢丝绳张力调整前准备1.确认调整时间:一般情况下,电梯钢丝绳需要进行张力调整的时间为每年一次。

2.确认调整人员:由于钢丝绳张力的调整需要专业技能和经验,因此建议由专业的电梯维修人员进行操作。

3.检查设备:在进行钢丝绳张力调整之前,需要检查设备是否正常,并确保所有工具齐全。

三、步骤详解1.确定起始位置:首先需要确定起始位置。

一般情况下,起始位置为顶层或底层机房。

2.拆卸挡车器:在开始操作之前,需要拆卸挡车器。

这个过程需要非常小心谨慎,以免损坏设备或者造成人员伤害。

3.松开扣板螺栓:在拆卸挡车器之后,需要松开扣板螺栓。

这个过程需要注意安全,以免扣板掉落造成人员伤害。

4.调整张力:在松开扣板螺栓之后,可以进行张力调整。

这个过程需要非常小心谨慎,以免钢丝绳断裂或者出现其他安全问题。

5.固定扣板:在完成张力调整之后,需要固定扣板。

这个过程需要注意安全,以免扣板掉落造成人员伤害。

6.安装挡车器:最后需要重新安装挡车器。

这个过程同样需要非常小心谨慎。

四、注意事项1.操作前必须确认电梯处于停止状态,并且已经切断电源。

2.操作时必须佩戴防护用品,包括手套、护目镜等。

3.操作时必须遵循相关规定和标准,并严格按照操作步骤进行。

4.操作完成后必须对设备进行检查和测试,并确保设备正常运行。

五、总结电梯钢丝绳张力的调整是保证电梯安全运行的重要措施之一。

在进行钢丝绳张力调整之前,需要进行充分的准备工作,并严格按照操作步骤进行。

操作过程中需要注意安全,以免造成人员伤害或设备损坏。

操作完成后需要对设备进行检查和测试,并确保设备正常运行。

钢丝绳张力检查和调整

钢丝绳张力检查和调整

钢丝绳的张力不均会造成曳引轮槽不均匀的磨损。

检查均匀的钢丝绳高度:在钢丝绳上放一把直尺观察钢丝绳是否在同一平面上。

从曳引轮顶部开始检查钢丝绳,当钢丝绳的顶部几乎或正好与曳引轮顶部齐平时,更换曳引轮。

检查驱动轮下面是否有铁屑。

铁屑通常表示轮槽不正常磨损,钢丝绳张力不均匀,或润滑方法不正确。

将轿箱置于离进道1/3或梯井的3/4距离,(人站在轿顶)用10到15公斤的弹簧称比较每根钢丝绳张力的差异,其拉力差不得超过5%,并以中间张力为准,调整其松紧程度。

电梯更换钢丝绳的主要技术、安全工艺范文

电梯更换钢丝绳的主要技术、安全工艺范文

电梯更换钢丝绳的主要技术、安全工艺范文电梯是现代城市中不可或缺的交通工具之一,安全性是电梯设计和运营中最重要的考虑因素之一。

而钢丝绳是电梯的核心部件之一,直接影响着电梯运行的安全性和可靠性。

在电梯维修和保养中,钢丝绳的更换是常见的工作之一。

本文将介绍电梯更换钢丝绳的主要技术和安全工艺。

一、电梯更换钢丝绳技术要求:1. 钢丝绳材质选择:电梯钢丝绳通常采用高强度钢丝制作,常见的有高碳钢丝和合金钢丝。

在选择钢丝绳材质时,需要根据电梯的使用条件、载荷等因素进行合理的选择。

2. 钢丝绳规格选择:钢丝绳的规格选用是根据电梯的额定载荷和轿厢行程来确定的。

一般来说,钢丝绳的直径越大,承载能力越强,但同时也会增加电梯的自重和能耗。

3. 钢丝绳固定和连接方式:钢丝绳在电梯上的固定和连接方式直接影响着电梯的安全性。

常见的固定和连接方式包括端部焊接、拉簧连接、环型连接等。

在选择固定和连接方式时,需要考虑钢丝绳的材质和规格,以及电梯的使用条件。

4. 钢丝绳的维护保养:钢丝绳在电梯运行中会受到各种力的作用,容易出现磨损、松弛、弯曲等问题。

因此,定期对钢丝绳进行检查和维护保养是十分必要的,以确保电梯的安全运行。

二、电梯更换钢丝绳安全工艺:1. 确保电梯停靠在安全位置:在更换钢丝绳之前,需要确保电梯停靠在安全位置,并采取相应的安全措施,防止意外发生。

比如使用止动装置,将电梯固定在停靠位置。

2. 拆卸旧钢丝绳:首先,需要拆卸旧钢丝绳。

拆卸过程需要谨慎操作,防止产生危险。

拆卸时,需要逐层拆卸,先将顶层钢丝绳拆卸,然后逐层向下进行。

3. 安装新钢丝绳:在安装新钢丝绳前,需要根据电梯的设计要求和钢丝绳的规格进行调整,确保钢丝绳的长度和张力符合要求。

同时,还需要注意正确的固定和连接方式,确保钢丝绳的安全和可靠。

4. 检查和调试:在更换钢丝绳完成后,需要进行全面的检查和调试工作。

检查包括钢丝绳的固定和连接是否牢固,是否存在磨损和松弛等问题。

曳引驱动电梯钢丝绳的施工工艺

曳引驱动电梯钢丝绳的施工工艺

曳引驱动电梯钢丝绳的施工工艺摘要:随着国民经济的飞跃发展,我国电梯安装量大规模增长,从目前来看电梯在人们日常生活中已经必不可少。

从而电梯安装工艺也变的极为重要,在电梯安装过程中,曳引钢丝绳安装的质量直接影响到后期电梯使用的舒适感、使用寿命周期等。

关键词:曳引驱动电梯;钢丝绳;舒适感;张力;引言:曳引驱动电梯钢丝绳是电梯设备中非常重要的部件,它承受整个电梯运行部件的重量,并在运行时绕着曳引轮、导向轮、反绳轮单向或复绕弯曲,在运行过程中钢丝绳自身的扭力和每根钢丝绳的张力对使用寿命影响很大,故而正确的钢丝绳施工流程非常重要。

1、钢丝绳的装卸、搬运和保管方面的注意事项1.1 在任何情况下,装卸和搬运时,都不得从高处落下。

1.2 不得在小石子或钢材等凹凸不平的物体上滚动或拖曳。

1.3 在工地上保管钢丝绳时,不能使钢丝绳沾上雨或水,而且应避免阳光的直射。

钢丝绳不得直接放在地面上,而且不应在钢丝绳上放置其它重物。

第 1 章解开钢丝绳时应注意的事项2.1 用滚筒卷的场合:滚筒的中心穿入管子,然后将管子固定,转动滚筒,将钢丝绳以下侧笔直地拉去。

参见图1-1。

2.2 将钢丝绳装在能旋转的架子上,然后将钢丝绳笔直地拉出。

参见图1-2。

图1-1图1-23、钢丝绳的施工方法3.1钢丝绳绳头的制作3.1.1 钢丝绳截断前,在将要截断处的两侧先用0.7mm的退火铅丝进行包扎处理(参见图1-4),铅丝要均匀扎紧,绑好后铅丝的末端按图1-6所示,顺绳股捻向压在绳股间隙处,再在第二捆扎处作同样处理,从第二捆扎处至第一处的长度一般为A+2.5x曳引钢丝绳直径(mm),A为锥套锥孔(漏斗部分)长度,参见图1-5。

然后再截断钢丝绳。

图1-4图1-5 图1-6 图1-73.1.2 仔细检查锥套小口端,如周围有可能损伤钢丝绳的毛刺或锋利的锐角应进行处理。

3.1.3 用煤油或专用清洗溶剂清洗锥套锥孔部后烘干备用。

3.1.4 将钢丝绳的端头从钢丝绳锥套的小口端插入,大口拉出,拉出的长度以下一步工作能顺利进行即可。

电梯钢丝绳安装及张力调整

电梯钢丝绳安装及张力调整

钢丝绳安装及张力调整为了避免因钢丝绳张力不均而造成绳槽及绳的磨损,今针对造成钢丝绳张力不均的因素提出解决方案,并规范钢丝绳安装调整工艺,望各部门认真落实并进行过程控制。

二、钢丝绳安装调整工艺:1、钢丝绳要放置在干燥、清洁并和防止霜冻的地方,另外它们不能沾上灰尘和垃圾。

重要的是钢丝绳不能打结和扭曲;1.1、放、解钢丝绳最基本的原则必须要遵守(如图1);图1:解钢丝绳另:对于高层电梯,放绳时应采用(带控制张力装置)放绳工具(如图2);图2:放绳工具1.2、在安装过程中打结是由于不正确的松绳方法或者在生产钢丝绳过程中没注意把一些纺纱留在上面。

如果拿到的钢丝绳是这种情况(如图3),钢丝绳应该从它的末端开始绕并还原成它原来的形状。

绳子打结靠它自身扭转来松开,如果直接受力会造成它永久性损坏,这样的绳就不能用必须换掉。

图3:绳打结1.3、在放绳过程中,应边放绳边检查钢丝绳质量,若发现有质量异常(如股松、断丝断股等),应及时汇报,防止有问题钢丝绳投入使用;1.4、放绳时应避免钢丝绳旋转:应配置1 人在查看井道内钢丝绳有无旋转,如有旋转应调整放绳方法(见图1);1.5、钢丝绳安装时,应尽量缩短自由悬垂时间,避免钢丝绳由于自身重力作用产生自由旋转;充分消除钢丝绳的内应力后(即充分地“放性”),再固定钢丝绳两端。

2、钢丝绳绳头安装步骤:2.1、把绳头放入绳头板孔内;2.2、把绳头从锲块夹后侧穿过从夹子前侧进入,留个圈来放锲块;2.3、把锲块塞入圈中;2.4、向上拉住绳夹并向下用力拉绳的一头直到绳圈在锲块中正确固定;2.5、其它绳的安装用同样的办法并检查绳的张力差不多。

如果有一根绳比其它的松或紧,可以松开绳锲块调整。

一但所有的绳头上螺母高度一致,放下轿厢,让轿厢悬挂在钢丝绳上;2.6、检查绳的张力,并用绳头螺栓上的螺母来调节,使得钢丝绳张力相等。

记住不能让锲块夹打转;图3:安装绳头和绳头夹步骤2.7、调整绳张力相等,固定绳和夹子,固定绳的对称位置最大为80mm;图5:安装钢丝绳到绳头连接装置2.8、如图6:用钢丝绳穿过每个绳头夹锲块螺栓孔并用夹子来交叉固定,这用来防止绳头打转。

电梯安装易产生的质量缺陷(三)电梯曳引钢丝绳安装与调整

电梯安装易产生的质量缺陷(三)电梯曳引钢丝绳安装与调整
原因分析:曳引钢丝绳在安装过程曾发生有缠绕、扭曲、死弯、卡伤以及旋转松股/过旋 股等现象:如缠绕或扭曲时稍有受力(或自重力)会使绳或股/丝即刻折伤或外 表变形。死弯、卡伤使绳受损产生隐痕。旋转松股(破股)/过旋股使部分段骨 架支撑松散、捻距改变、表面强度与外部形状产生变形,工作时易引起捻距 变化及捻绕位移使绳内产生旋转应力…这些都均导致曳引绳受损段运行时受 力变量增大。 应力分析:曳引钢丝绳变力复杂,绳与股/丝运行时均受外部曲率、拉力、挤 压变形而绳/股/丝变化通常表现为进出槽弯曲时的局部伸张与收缩、挤压变 形、分散移位、相互摩擦等状况。隐患点或隐痕处极易在变化时产生应力集 中,导致疲劳裂纹加快,寿命下降。特别在小绳径高速状态,可能因此而引 发日后有断丝、再而断股现象。
曳钢丝测试应在曳引机两边曳钢丝绳较长的一端进行测量: 如1:1绕法的曳引钢丝绳的测试应将电梯轿厢设置在底层位置(检修状态或关闭电源) ,在轿顶上进行测量及调整。测量时须注意所有被测量的钢丝绳上的试量点应在同一水 平面上(即测量仪的钩子、顶撑、弹簧称钩子位置应基本在相同的水平线上)。 2:1绕法的曳引钢丝绳的测试应将电梯轿厢设置在接近顶层位置(检修状态或关闭电 源),在轿顶上对对重端(曳钢丝绳较长的一端)曳引机下绳端进行测量,然后与机房内人 员进行联系并调整。 测量所设范围: 应为不同直径的曳引钢丝绳、不同的轿厢提升高度、不同的轿厢载重量、不同的绕 绳比或不同的曳引绳根数配置等都将会造成所需测量的曳引钢丝绳中每根绳所受到的平 均拉力不同(测量调整后的绳张力的最终状态平均松/紧度每台电梯都不一样),所以无法 进行定量定义。所以测量仪杆上的中间支撑段与弹簧称固定端都设计为可移动的,可根 据具体情况下进行设置……
2
钢丝绳在轿厢架这半部分的安装质量。 安装对重端曳引绳时,井道最高部位(轿顶上)和底端对重架上端部位的脚手架上(按 井道高度考虑中间部位)都需有人监护与正确操作以保证曳引绳在井道内不与它物 干涉。2:1 绕法的曳引绳在绕过轿顶/对重轮后还需再回拉至机组绳头板。 轿厢地坎在顶部位置与最高楼层厅门地坎的偏差、对重被枕本撑起后与缓冲器的 距离、曳引钢丝绳受力后的伸长量都应计算好,以免重复做绳头。 预防措施:曳引钢丝绳在安装中需严格按照工艺要求谨慎施工,过程中不可因贪图方便而造

电梯钢丝绳安装方法

电梯钢丝绳安装方法

电梯钢丝绳安装方法电梯钢丝绳作为电梯的核心部件之一,安装方法直接关系到电梯的安全运行。

下面将对电梯钢丝绳的安装方法进行详细说明。

1. 安装前准备在正式进行电梯钢丝绳的安装之前,需要进行一系列的准备工作。

首先,要对电梯井道进行检查,确保井道的结构完整、平整,并清除井道内的杂物。

其次,要准备好所需的施工工具和设备,如起重机、扬车、抓手等。

此外,还需要购买符合国家标准的合格电梯钢丝绳,并将其进行检验,确保质量合格。

2. 钢丝绳的连接电梯钢丝绳通常由多根钢丝扭绞而成,连接钢丝绳的方法有多种。

常见的连接方法有搭接连接、压制连接和焊接连接。

搭接连接是最常用的连接方法,可以通过专用的钢丝绳连接器将两根钢丝绳连接在一起。

压制连接是将两根钢丝绳放入压制连接器中,并通过压制机械将其牢固固定在一起。

焊接连接则是将两根钢丝绳的断头进行焊接,形成固定连接。

3. 钢丝绳的固定在将钢丝绳安装至电梯上之前,需要将其固定在电梯井道的固定点上。

首先,要根据电梯井道的尺寸和设计要求确定钢丝绳的正确下放长度。

然后,在井道的固定点上安装滑轮,并确保滑轮的安装位置和角度正确。

接下来,将钢丝绳穿过滑轮,然后根据钢丝绳的长度将其固定在井道的固定点上。

在固定钢丝绳的过程中,需要确保钢丝绳的垂直度和水平度,以及其张力的合理调整。

4. 钢丝绳的调整在完成钢丝绳的固定后,需要对其进行调整。

首先要检查钢丝绳的张力,可以通过使用张力计等仪器来进行测量,确保钢丝绳的张力符合设计要求。

然后,要检查钢丝绳在滑轮上的位置是否正确,确保钢丝绳在滑轮上的运行顺畅,不会发生偏移或跑偏。

此外,还需要对钢丝绳进行润滑处理,以减少其与滑轮之间的摩擦和磨损。

5. 安全检查在完成钢丝绳的安装和调整后,必须进行安全检查。

首先要检查钢丝绳的质量和安装是否符合相关标准和规范要求。

然后要进行钢丝绳的静载试验,以确保钢丝绳的承载能力和安全性。

在进行静载试验时,需要逐层逐段加荷,观察钢丝绳和滑轮的变形情况,并进行必要的调整和修正。

高速电梯轿厢的静平衡和动平衡调整方法

高速电梯轿厢的静平衡和动平衡调整方法

高速电梯轿厢的静平衡和动平衡调整方法
1. 静平衡调整:
(1)在轿箱侧调整钢丝绳张力。

开始之前先测量弹簧长度,这样也可提示哪根钢丝绳需要调整。

(2)电梯停于井道的下部,这样可以从至少是电梯两层以上的某处厅门可以打开。

这里需要特殊的工具,方法与方法一相同。

(3)方法二一般只用在当电梯两侧的张力不平衡时使用。

(4)补偿绳的调整也在静平衡时完成。

(5)当所有的部件检查调整完毕就可进入下一步工作。

(6)电梯下开至较低层楼。

在此我们可以回顾一下刚才已完成的工作,以便开始正式调整静平衡。

电梯轿箱已没有扭曲,绳头板的中心与曳引轮的中心已对准,曳引绳和补偿绳的张力也已调均匀。

(7)下一步可以调整底坑补偿轮,如果采用自由式的补偿轮,其固定在轿底安全钳地板上的绳头板也是可以横向移动的。

这样的移动可以保证补偿绳头板与补偿轮对准。

2. 动平衡调整:
(1)先进行静平衡调整,确保轿厢在静止状态下平衡。

(2)在轿厢内放置一定重量的载荷,然后启动电梯,使轿厢在运动状态下进行平衡调整。

(3)通过调整轿厢内的载荷分布,使轿厢在运动状态下保持平衡。

(4)反复进行动平衡调整,直到轿厢在运动状态下保持稳定。

改善钢丝绳张力不平衡的措施

改善钢丝绳张力不平衡的措施

改善钢丝绳张力不平衡的措施:
钢丝绳张力不平衡是一个需要关注的问题,因为它可能导致钢丝绳的过度磨损和设备的不稳定运行。

以下是一些改善钢丝绳张力不平衡的措施:
1.消除物理差异:尽量消除各钢丝绳在制造、使用和存储过程中的物理差异,如直径、长度、材质
等。

这些物理差异可能导致钢丝绳在使用中的张力不平衡。

2.定期检查和调整:定期检查钢丝绳的张力,确保它们保持平衡。

如果发现张力不平衡,应立即进
行调整,以防止钢丝绳过度磨损或设备损坏。

3.使用弹性支撑:在某些情况下,可以使用弹性支撑来帮助平衡钢丝绳的张力。

例如,在电梯系统
中,可以使用弹簧或其他弹性材料来帮助平衡和调节钢丝绳的张力。

4.选择合适的钢丝绳:选择具有合适强度和延展性的钢丝绳,以确保它们在使用中能够保持张力平
衡。

此外,应定期更换钢丝绳,以确保它们始终处于良好的工作状态。

5.加强维护和保养:对钢丝绳进行定期的润滑和维护,以延长其使用寿命,并确保它们在使用中保
持张力平衡。

6.安装平衡装置:如果钢丝绳的张力不平衡是由于设备的构造或设计问题引起的,可以考虑安装专
门的平衡装置来帮助平衡钢丝绳的张力。

7.培训操作人员:对操作人员进行专门的培训,以确保他们了解如何正确使用和维护钢丝绳,以及
如何检测和调整钢丝绳的张力。

电梯钢丝绳的安装

电梯钢丝绳的安装

电梯钢丝绳的安装是电梯系统中一个非常重要的环节,它直接关系到电梯的安全性能和使用寿命。

本文将详细介绍电梯钢丝绳的安装过程及注意事项。

一、前期准备工作1. 确定钢丝绳的型号和规格,根据电梯的载重量和速度要求选择合适的钢丝绳。

2. 购买和准备好所需的钢丝绳数量,并对每根钢丝绳进行检查,确保无损伤和质量问题。

3. 准备好必要的工具和设备,如起重工具、缆绳夹和绳索和其他安装辅助工具。

二、安装步骤1. 确定钢丝绳的安装位置和起点,根据电梯的布局和设计要求确定绳槽和绳轮的位置。

2. 使用起重工具将钢丝绳吊装到绳槽上,注意保持钢丝绳的水平状态,避免扭曲和弯折。

3. 将钢丝绳通过绳轮并在不同层之间固定好。

在固定过程中,确保钢丝绳的张紧度适当,不过松不过紧。

4. 安装绳轮的导向装置,确保钢丝绳在运行过程中不会跳动和摇摆。

5. 定期检查钢丝绳的连接状态和固定情况,确保其安全可靠。

三、注意事项1. 在安装钢丝绳之前,需要对绳槽和绳轮进行清洁和检查,确保其没有油污和磨损等问题。

2. 在安装过程中,需要确保工作环境的安全,必要时使用安全带和安全绳等安全设备。

3. 在安装完成后,进行必要的测试和调试,确保钢丝绳的张力和运行状态符合要求。

4. 定期检查和维护电梯钢丝绳,包括清洁钢丝绳和润滑绳轮等,以确保其正常运行和延长使用寿命。

5. 如果发现钢丝绳有明显的断丝、损坏或者弯折等问题,需要立即停止使用并更换钢丝绳。

综上所述,电梯钢丝绳的安装是一个复杂且重要的工作,需要严格按照规范操作。

安装过程中,需要注意镇定、耐心和谨慎,确保钢丝绳的安全可靠。

另外,在安装完成后,定期检查和维护钢丝绳,可以有效延长其使用寿命并提高电梯的运行安全性。

21电梯复绕法钢丝绳与绳轮的正确安装方法

21电梯复绕法钢丝绳与绳轮的正确安装方法

21电梯复绕法钢丝绳与绳轮的正确安装方法电梯复绕法是指在电梯钢丝绳与绳轮的正确安装方法中,将钢丝绳在绳轮上进行复绕,以提高电梯的运行效率和安全性。

下面将详细介绍1200字以上的电梯复绕法钢丝绳与绳轮的正确安装方法。

电梯复绕法的目的是让电梯的钢丝绳在绳轮上进行自然复绕,即使在无负荷的情况下也能保持钢丝绳的合理张紧程度,避免因错绳、跑偏等问题导致的安全隐患。

1. 钢丝绳选用:电梯复绕法中,钢丝绳的选择至关重要。

通常情况下,采用0.75-3.5mm的钢丝绳。

一般选择根据电梯的额定载荷、停靠楼层数、速度等因素来确定。

2.绳轮的选用:电梯复绕法中,绳轮的选用也非常重要。

绳轮应根据电梯的额定载荷和速度而选择适当的规格和材质。

一般情况下,绳轮的直径应大于或等于钢丝绳的直径。

3.钢丝绳的布置:在电梯复绕法中,正确的钢丝绳布置对电梯运行安全和效率起着至关重要的作用。

在布置钢丝绳时,应保证绳径的最小曲线半径,并避免产生过度弯曲、绳子屈曲等现象。

4.绳轮的安装方式:绳轮的安装位置应根据绳槽尺寸确定,并保证安装牢固、平衡。

绳轮的安装应遵循以下几个原则:首先,要保证绳轮与钢丝绳之间没有切割或磨损的情况。

其次,绳轮的表面应经过光洁处理,以减少钢丝绳的磨损。

最后,绳轮的安装位置应考虑到重心的平衡,以减少电梯的震动和噪音。

5.绳轮的调整:绳轮的调整是电梯复绕法中的一个重要环节。

绳轮的调整应根据实际需要进行,以保证钢丝绳的合理张紧程度。

调整时应注意,钢丝绳的张力不宜过大或过小,以免影响电梯的正常运行。

6.定期检查与维护:电梯的绳轮与钢丝绳安装完成后,需要进行定期的检查与维护。

在检查时,应注意绳轮是否有松动或变形等情况,并及时处理。

同时,还应定期检查钢丝绳的磨损情况,并在需要时进行更换。

总之,电梯复绕法的钢丝绳与绳轮的正确安装方法涉及到多个环节,包括钢丝绳与绳轮的选择、布置、安装和调整等。

只有在正确的安装方法下,才能保证电梯的运行安全和效率。

电梯安装钢丝绳演示教学

电梯安装钢丝绳演示教学
图12-5
2楔块式绳头锥套
2.1为了防止钢丝绳绳头的松散开来,
应在距离绳头端部10mm的地方用Φ0.5铁丝捆扎。
2.2距离钢丝绳端部360mm位置处弯曲钢丝绳,然后将钢丝绳弯曲部分放入楔块槽内,如图12-6。
图12-6
2.3将楔块与已经弯曲的钢丝绳一起放入锥套内。然后插入楔块的开口销,然后将开口部分张开,如图12-7。
3将钢丝绳一头的锥套从曳引轮侧放下,与轿厢绳头吊板上对应的锥套螺杆用连接销进行连接。
4另一头锥套从导向轮侧放下井道,与对重架绳头吊板上对应的锥套螺杆用连接销进行连接。
5依此类推,将曳引钢丝绳按顺序挂接好,并确保各曳引钢丝绳间没有存在缠绕和死弯现象。在现场处理钢丝绳时,必须防止被水泥砂子等损坏。
6拧紧锥套螺母与锁螺母,确认各锥套的销、开口销钉及锁紧螺母齐备,参见图12-15。
图12-11
2绕绳布置
图12-12,12-13,12-14介绍了左置曳引钢丝绳的布置方法。
图12-12曳引机左置(站在厅门口看)
如果为5绳,将钢丝绳序号①或⑥去掉;
如果为4绳,将钢丝绳序号①和⑥去掉。
图12-13
图12-14
1.1.1.5
1将已浇注好巴氏合金的钢丝绳搬入机房。
2按设计要求排列曳引钢丝绳锥套。
图12-7
2.4用钢丝绳夹固定钢丝绳,如图12-8。
图12-8
2.5将2条钢丝绳用铁线(Φ0.5)捆扎在一起,捆扎宽度15mm,如图12-9。
图12-9
2.6在钢丝绳末端处用乙烯胶带卷上几圈,使其不能绽开,如图12-10。
图12-10
1.1.1.4
1绕绳简介,图12-11介绍了绕绳的简图。
在无机房的系统中,由于没有提供机房,曳引机是在井道内导轨的顶部安装,钢丝绳是绕过轿厢底部的轿底返绳轮组进行绕绳的。

电梯钢丝绳的安装范文

电梯钢丝绳的安装范文

电梯钢丝绳的安装范文电梯钢丝绳的安装是电梯安装的重要环节之一,它直接关系到电梯的运行安全和乘坐的舒适度。

下面是一篇关于电梯钢丝绳安装的范文,希望对您有所帮助。

一、引言电梯钢丝绳作为电梯的重要组成部分,承担着承载电梯主要重量的责任,其质量的好坏直接关系到电梯的安全运行。

电梯钢丝绳的安装是电梯安装过程中的一个重要环节,它需要专业的技术人员进行操作。

本文将以某电梯项目为例,介绍电梯钢丝绳的安装过程。

二、电梯钢丝绳的选择在进行电梯钢丝绳的安装之前,首先需要选择适合的钢丝绳。

一般情况下,电梯钢丝绳需要具备以下特点:1. 强度高:电梯钢丝绳需要具备很高的强度,以便承担电梯的重量。

钢丝绳的强度主要取决于材料的成分和织法,一般采用高碳钢制成。

2. 耐磨性好:电梯钢丝绳在使用过程中会不可避免地与导轨和滑轮等金属部件摩擦,所以需要具备良好的耐磨性,以延长使用寿命。

3. 耐腐蚀性好:电梯钢丝绳需要经常在室外环境中使用,所以需要具备良好的耐腐蚀性,以防止受到氧化和腐蚀的影响。

4. 弯曲性好:电梯钢丝绳需要经常在电梯导轨内弯曲,所以需要具备良好的弯曲性,以保证电梯运行的顺畅。

根据以上要求,我们选择了一款符合标准要求的高强度、耐磨、耐腐蚀、弯曲性好的电梯钢丝绳进行安装。

三、电梯钢丝绳的安装步骤1. 准备工作在进行电梯钢丝绳的安装之前,首先需要进行准备工作。

包括准备所需的工具和材料,检查导轨和滑轮等部件的情况,并做好防护措施,确保工作环境安全。

2. 拆卸旧钢丝绳首先需要拆卸旧的电梯钢丝绳。

拆卸旧钢丝绳前,需要先停电,并按照相关安全措施操作,防止发生意外事故。

拆卸过程中需要仔细检查旧钢丝绳的情况,如有损坏或者磨损严重的情况需要及时更换。

3. 安装新钢丝绳在安装新的电梯钢丝绳之前,需要先对滑轮、导轨等部件进行清洁和检查,确保无任何杂物或损坏情况。

安装新钢丝绳的步骤如下:(1)固定滑轮:根据设计要求,将滑轮固定在导轨上,确保滑轮的位置正确,能够顺畅运动。

电梯钢丝绳张力调整——矫枉需过正

电梯钢丝绳张力调整——矫枉需过正
的影响。
电梯进行 更换钢 丝绳和曳 引轮 的大修检验 。但是有些 电梯使用年 限长达 1 O年后才更换钢丝绳 ,有些 电梯只使用 了 2 、3年就更换钢丝绳,这不禁 让人产生疑虑。笔者接下来尝试讨论一下其 中的原 因。 虽然曳 引式 电梯在 正常情况下 ,钢 丝绳与曳 引轮 之间是滚 动摩擦, 但是存在 我们难 以观察到 的滑 移,所 以会 引起钢丝绳 的磨损 。钢丝 绳的 磨损 与诸 多 因数 有关,如钢丝 绳和曳 引轮 的材质 、钢 丝绳的受 力情况、 润滑情 况等 。在 正常情况下 ,电梯 钢丝绳 的使用寿命 达到 5年 以上 应该 问题不 大, 电梯钢 丝绳的过早 磨损 往往是 由于钢丝绳 的伸长率 不一致所 引起 。当然,不排 除钢 丝绳材质 不 良所 引起 的钢丝绳 过早磨损 ,还 有曳 引轮材质 选择不合 适也是造成 钢丝绳过 早磨损 的原因。钢丝绳材质 不 良 或者 曳引轮材质选 择不合适 不是我们所讨 论的范 围,这些都是 不 良的设 计所造 成的 ( 不 良设计还包 括钢丝绳 曲率、绕绳 比、张力等 )。接 下来 我们讨论 在 良好 设计情况下 ,造 成钢丝绳 张力不均 以及 最终造成钢 丝绳 磨损的原因 。 钢丝绳 的伸长是造 成钢 丝绳张力 不均的主要 原因,钢丝绳 的伸 长有 以下 几 种 原 因 : ( 1 )钢丝绳在弹性范 围内的结构伸 长 ( 或永久伸长 ); ( 2 )钢丝绳在 弹性范 围内的弹性伸长; ( 3 )温度变化产 生的伸 长或收缩; ( 4 )端点为 自 由端 的钢丝绳 ,旋转时捻距发生变化 ,使钢丝绳伸长 :( 5 )内层钢丝磨损 或腐蚀 ,使钢截面积减小 ,从而引起附加结构伸长 ;( 6 )由于负载超过极 限 ,使钢丝绳伸长,此时须更换钢绳 ; 那么 ,那些是影响我们电梯钢丝绳使用寿命 的重要 因数呢 ?

电梯钢丝绳张力标准

电梯钢丝绳张力标准

电梯钢丝绳张力标准下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电梯钢丝绳是电梯运行中至关重要的组成部分,其质量和性能直接关系到电梯的安全性和可靠性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钢丝绳安装及张力调整
为了避免因钢丝绳张力不均而造成绳槽及绳的磨损,今针对造成钢丝绳张力不均的因素提出解决方案,并规范钢丝绳安装调整工艺,望各部门认真落实并进行过程控制。

二、钢丝绳安装调整工艺:
1、钢丝绳要放置在干燥、清洁并和防止霜冻的地方,另外它们不能沾上灰尘和
垃圾。

重要的是钢丝绳不能打结和扭曲;
1.1、放、解钢丝绳最基本的原则必须要遵守(如图1);
图1:解钢丝绳
另:对于高层电梯,放绳时应采用(带控制张力装置)放绳工具(如图2);
图2:放绳工具
1.2、在安装过程中打结是由于不正确的松绳方法或者在生产钢丝绳过程中
没注意把一些纺纱留在上面。

如果拿到的钢丝绳是这种情况(如图3),
钢丝绳应该从它的末端开始绕并还原成它原来的形状。

绳子打结靠它
自身扭转来松开,如果直接受力会造成它永久性损坏,这样的绳就不
能用必须换掉。

图3:绳打结
1.3、在放绳过程中,应边放绳边检查钢丝绳质量,若发现有质量异常(如
股松、断丝断股等),应及时汇报,防止有问题钢丝绳投入使用;
1.4、放绳时应避免钢丝绳旋转:应配置1 人在查看井道内钢丝绳有无旋转,
如有旋转应调整放绳方法(见图1);
1.5、钢丝绳安装时,应尽量缩短自由悬垂时间,避免钢丝绳由于自身重力
作用产生自由旋转;充分消除钢丝绳的内应力后(即充分地“放性”),
再固定钢丝绳两端。

2、钢丝绳绳头安装步骤:
2.1、把绳头放入绳头板孔内;
2.2、把绳头从锲块夹后侧穿过从夹子前侧进入,留个圈来放锲块;
2.3、把锲块塞入圈中;
2.4、向上拉住绳夹并向下用力拉绳的一头直到绳圈在锲块中正确固定;
2.5、其它绳的安装用同样的办法并检查绳的张力差不多。

如果有一根绳比其
它的松或紧,可以松开绳锲块调整。

一但所有的绳头上螺母高度一致,
放下轿厢,让轿厢悬挂在钢丝绳上;
2.6、检查绳的张力,并用绳头螺栓上的螺母来调节,使得钢丝绳张力相等。

记住不能让锲块夹打转;
图3:安装绳头和绳头夹步骤
2.7、调整绳张力相等,固定绳和夹子,固定绳的对称位置最大为80mm;
图5:安装钢丝绳到绳头连接装置
2.8、如图6:用钢丝绳穿过每个绳头夹锲块螺栓孔并用夹子来交叉固定,这
用来防止绳头打转。

图6:绳头的防扭安全绳
3、检查钢丝绳张紧力:
3.1、第一次运行的首要条件是要让每根钢丝绳张力相同,在行慢车前务必检
查。

在运行中,由于绳内扭力和偏转角度允许绳轻微的打转。

在电梯运行期间,绳不能向一方向扭转来弥补它朝另一方向打转,如果
绳已经打转了(有缺陷的安装、较大的偏转角、有缺陷的钢丝绳产品等)
并且有可见的缺陷,则意味着大多数情况下钢丝绳不能再修复了;
绳悬挂时的张力平衡关系到电梯运行的质量。

张力不平衡会导致绳槽过
度磨损和曳引轮的寿命缩短;
3.2、在最后检验过程中绳张力及内引力情况必须要检查;
3.3、在运行了一段时间,要观察一下绳是否延伸了,对于高层建筑内的电梯,
如果需要可以把绳切裁短。

3.4、在最初的是运行1-2个月内,必须对钢丝绳的内应力进行检查3-4次,尤
其最初的1-2周内,如存在内应力,必须对其进行释放,否则会严重影
响钢丝绳运行寿命及电梯运行效果。

对于2:1绕绳,梯速较高时尤为重要。

3.5、根据使用频率,应对钢丝绳张力等情况至少3-6月检查一次,对2:1绕绳,
梯速较高时,更应加强检查次数。

(注:范文素材和资料部分来自网络,供参考。

只是收取少量整理收集费用,请预览后才下载,期待你的好评与关注)。

相关文档
最新文档
