工频耐压试验的注意事项

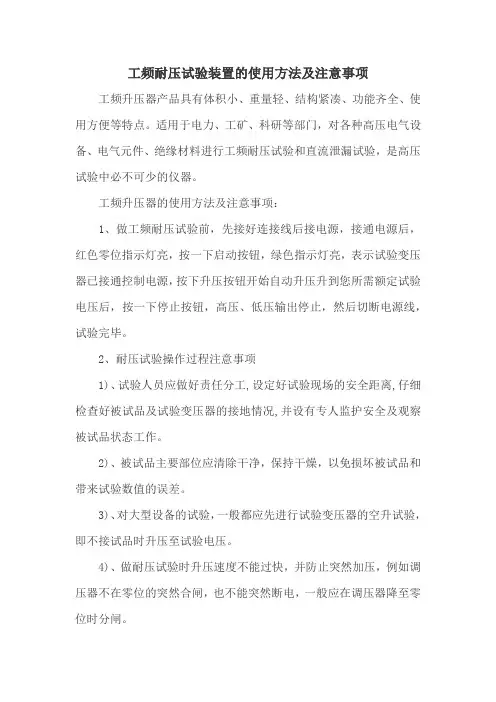

工频耐压试验装置的使用方法及注意事项
工频耐压试验装置的使用方法及注意事项工频升压器产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。
适用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。
工频升压器的使用方法及注意事项：
1、做工频耐压试验前，先接好连接线后接电源，接通电源后，红色零位指示灯亮，按一下启动按钮，绿色指示灯亮，表示试验变压器已接通控制电源，按下升压按钮开始自动升压升到您所需额定试验电压后，按一下停止按钮，高压、低压输出停止，然后切断电源线，试验完毕。
2、耐压试验操作过程注意事项
1)、试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作。
2)、被试品主要部位应清除干净，保持干燥，以免损坏被试品和带来试验数值的误差。
3)、对大型设备的试验，一般都应先进行试验变压器的空升试验，即不接试品时升压至试验电压。
4)、做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。
5)、在升压或耐压试验过程中，如发现下列不正常情况，电压、电流表指针摆动很大，被试品发出不正常响声，发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。
3、做高压试验时，除熟悉说明书外，还须严格执行有关标准和操作规程。
35kv工频耐压试验标准
35kv工频耐压试验标准一、引言工频耐压试验是电力设备安装和运行过程中必不可少的一项工作，它对电力设备的绝缘性能进行了全面和准确的评估，确保设备在高电压下运行时能够安全可靠地工作。
本文将详细介绍35kv工频耐压试验的标准要求，以及测试过程中需要注意的事项。
二、测试对象35kv工频耐压试验适用于各类电力设备，包括但不限于变压器、断路器、绝缘子等。
测试时应保证设备处于正常使用环境，并且已完成所有安装和接地工作。
三、标准要求1. 电压水平：测试电压应按照设备的额定电压选取，通常为额定电压加上10%。
2. 试验时间：设备工频耐压试验的试验时间应满足以下要求：a. 变压器：不小于60秒；b. 断路器：不小于30秒；c. 绝缘子：按照相关产品标准确定。
3. 试验波形：试验波形应为正弦波。
4. 试验电流：对于不同的设备类型，试验电流的要求不同，具体应按照相关标准执行。
四、测试过程1. 设备准备：在进行35kv工频耐压试验前，应确保设备正常运行，并对其进行必要的预处理工作，如除尘、清洗等。
2. 试验接线：按照设备的接线示意图，正确接线并进行绝缘处理，确保试验过程中不会发生漏电事故。
3. 试验设置：根据设备类型和试验要求，设置好试验电压、试验时间以及试验波形，并进行试验前的检查和确认。
4. 试验操作：将试验电压逐渐升高到设定值，并保持一段时间，观察设备的绝缘状况和试验过程中是否出现异常情况。
5. 结果判定：根据设备的试验结果，结合相关标准要求，判断设备的耐压性能是否合格，并做相应的记录和处理。
五、注意事项1. 安全第一：在进行35kv工频耐压试验时，必须严格遵守相关的安全操作规程，确保操作人员的人身安全。
2. 设备保护：在试验过程中，应注意设备的绝缘状况，如发现绝缘击穿或绝缘老化等情况，应立即停止试验并进行必要的维修或更换。
3. 数据准确性：试验过程中应确保测量数据的准确性，使用符合要求的测试仪器和设备，并按照标准的要求进行记录和保存。
工频耐压试验仪安全操作及保养规程
工频耐压试验仪安全操作及保养规程背景介绍工频耐压试验仪是用于电气设备绝缘试验的重要设备，具有高电压输出、大电流输出的特点，因此在使用过程中需要特别注意安全问题。
为了保障工作人员的人身安全和设备的正常使用寿命，制定本安全操作及保养规程。
安全操作规程1. 工作前的准备1.1 确认设备的工作电源符合要求，机器绝缘电阻检测合格。
1.2 初次使用设备前，应认真阅读设备使用说明书，熟练操作规程。
1.3 在工作前必须检查耐压试验仪的所有安全保护装置，如欠电压、过载、过热保护，如有发现不正常现象，应立即停止使用，并进行检修。
2. 工作中的注意事项2.1 在操作前，应将耐压试验仪置于稳定的工作台上，并保持机器周围的环境清洁。
2.2 操作人员必须佩戴绝缘手套、防护眼镜、绝缘鞋，严禁穿着潮湿的鞋子或光脚2.3 操作人员必须手持绝缘杆或其他合适的绝缘工具来接触电极，切勿用手接触高压电极。
2.4 在操作中应严格按照规定的工作电压和工作时间进行，一旦发现异常情况，应停机检查。
2.5 在各项操作完成后，必须将所有电极断开，切断电源并进行标记。
3. 应急处置3.1 如果发现电气设备电气绝缘实际值低于测试要求或者绝缘实际值在试验过程中不断降低，请立即停机。
3.2 如果在操作中发现耐压试验仪异常，应立即停止操作，并进行排查、处理。
3.3 发生火灾或者其他不可控制事故，操作人员应及时向管理部门报告，并组织相关人员进行应急处置。
保养规程1. 定期检查设备1.1 根据使用频率和情况，应定期进行检查和保养，特别是有关安全装置、电源线路和高压线路的检查，严格遵守设备使用说明书中的要求。
1.2 检查设备是否漏电或者短路。
2. 设备的清洁保养2.1 根据设备使用情况，定期对设备进行清洁，特别是高压线路和电极部位。
2.2 高压线路和电极部位应用纯净无水酒精进行擦拭。
2.3 保养期内应定期检查设备的绝缘状态，选择合适的绝缘介质进行清洗。
3. 记录保养情况3.1 对设备的保养情况应进行记录，包括每次保养的具体日期和保养内容。
工频耐压试验操作说明
工频耐压试验操作说明书一、试验目的对断路器施加高压，判断断路器断口间及断路器断口对地是否存在绝缘不良、绝缘破损等安全隐患，确保设备安全稳定运行。
二、试验原理在控制箱输入单相交流电源，旋转升压手环，通过升压变压器进行升压，当电压达到所需耐压值时，考验高压设备绝缘性能强度时候完好，绝缘有无击穿。
三、仪器界面说明1、合闸按钮2、计时按钮3、过流继电器4、电流表5、电压表6、计时整定器7、电压控制环8、分闸按钮9、电源输入接线柱10、仪表接线柱11、电源输出12、仪器接地四、试验操作程序1、试验设备接线图～～220V2、试验步骤1）按照试验设备接线图连接好试验设备和被试体2）拉好防护带，确认断路器与周围设备及人员的安全距离。
3）耐压测试：试验人员应站在绝缘垫上操作，或穿绝缘靴、戴绝缘手套操作，设备操作流程如下:接通电源后，工作负责人发出“将要合闸”命令，指定操作人员合上闸刀开关。
开机，操作者一只手放在开关板旁边随时准备拉闸，另一手徐徐生高电压，升压速度为1kV/s，升压过程中，应随时观察电压、电流数值。
试验应在断路器每相分别进行，一相加压，另两相短连接地。
到达规定试验电压后停留1min，并读取泄漏电流值并记录。
4）试验记录测试时应作详细记录。
记录内容包括：温度、湿度、仪器型号、编号、被试设备铭牌、测试数据。
记录测试数据时应复述，操作人确认后方可记录。
试验结果应于标准或以前试验数据对比，分析数据的正确性。
五、试验标准交流工频耐压试验耐压标准参照下表，额定电压为10KV断路器，试验电压为42KV时，相对地，相间、断口对地绝缘均无击穿。
六、注意事项1、耐压试验属于高压试验，试验前应做好安全防护:设置围栏，围栏上映悬挂“止步高压危险”标志牌。
2、用专用地线对试验设备、被试体外壳、放电棒等作良好接地3、耐压试验结束后，应对设备充分放电。
10kv工频耐压试验标准
10kv工频耐压试验标准10kV工频耐压试验标准1. 引言本标准规定了10kV工频耐压试验的技术要求和试验方法，旨在确保电气设备在额定电压及其额定绝缘水平下能够正常运行，具备较高的电气安全性能。
2. 试验范围本标准适用于额定电压10kV的电气设备，如变压器、隔离开关、高压开关设备等。
3. 试验基本要求3.1. 试验电压及试验时间试验电压应为设备的额定电压，试验时间应符合设备的设计要求或相关规范的要求。
3.2. 试验环境条件试验应在室温下进行，温度范围应为20°C±5°C。
3.3. 试验装置试验装置应包括稳定电源、电压表、电流表和记录仪等。
3.4. 试验对象试验对象应为完整设备或代表设备的样品，样品应具有代表性。
4. 试验项目及要求4.1. 额定电压下的耐压试验4.1.1. 极性耐压试验将试验电压施加在设备的极性焊点（对于变压器为高压绕组和低压绕组），电压持续时间为1分钟，试验电流不得超过额定电流的10%。
试验后设备不得有击穿、漏电等异常现象。
4.1.2. 线间耐压试验将试验电压施加在设备的不同线间（对于变压器为高压绕组与低压绕组之间），电压持续时间为1分钟，试验电流不得超过额定电流的10%。
试验后设备不得有击穿、漏电等异常现象。
4.1.3. 地耐压试验将试验电压施加在设备的绝缘外壳和地之间，电压持续时间为1分钟，试验电流不得超过额定电流的10%。
试验后设备不得有击穿、漏电等异常现象。
4.2. 额定电压之外的耐压试验4.2.1. 超高电压试验超高电压试验可根据设备的设计要求或相关规范进行，通常电压为额定电压的1.5倍，试验持续时间为1分钟，试验电流不得超过额定电流的10%。
试验后设备不得有击穿、漏电等异常现象。
4.2.2. 系统频率电弧试验系统频率电弧试验可根据设备的设计要求或相关规范进行，通常电压为额定电压的2倍，试验持续时间为1分钟，试验电流不得超过额定电流的10%。
变压器工频耐压试验注意事项
变压器工频耐压试验注意事项摘要：电力生产中变压器是主要组成之一，能够满足工业日常生产的需求，变压器设备在正式接入之前为了保障运行的可靠性和稳定性，有必要开展耐压试验，将变压器的整体性能掌握详细，促进生产效率得以有效的提升，促进生产质量得到有效的保障，变压器工频耐压试验开展过程中有很多问题需要注意，只有将每一个细节做到位，才能够提升生产效率，鉴于此，本文针对变压器工频耐压试验开展过程中需要注意的事项展开了分析，首先分析了开展变压器工频耐压试验前的准备工作，然后分析了变压器工频耐压试验过程中需要注意的问题，最后分析了变压器工频耐压试验开展中出现的异常现象。
关键词：变压器；工频；耐压试验；注意事项；分析1.前言变压器工频耐压试验是电力系统运行的主要构成，工频耐压试验是在高压状态下开展的，借助变压器工频耐压试验可以有效的对绝缘强度进行鉴定，对变压器施加的过电压数比运行中的过电压数值要高，施加一分钟过高电压，对变压器的绝缘情况进行有效的检验，通过检验可以发现变压器部分主绝缘存在的局部缺陷，受潮，开裂，引线距离不够，运输过程中导致绕组松动，绕组绝缘上有污染物存在。
2.开展变压器工频耐压试验前的准备工作2.1试验前开展正式耐压试验，首先要对待试验物的绝缘电阻，吸收比，极化指数等一系列的绝缘性能试验项目进行评测，分析是否合格，保障变压器油试验是可靠的。
2.2保障实验仪器和线路的正确性保障实验仪器和线路是正确的，无论是高压的输出部分还是试品的连接情况都必须保持可靠的状态。
2.3高压试验变压器科学选择高压试验变压器科学选择，开展试验之前首要将试品的试验电压明确，试验变压器电压也要适合。
如果耐压试验在工程现场开展，还需要将待试验变压器低压测电压考虑在内，必须和试验现场电源电压和调压器相结合。
然后对试验电流进行明确，试验变压器的额定电流需要与试品的电容电流和泄露电流的要求相满足。
2.4利用串联谐振耐压试验装置完成工频耐压试验利用串联谐振耐压试验装置完成工频耐压试验，这是部分单位常常选择的耐压实验方法。
工频交流耐压试验
2024年2月22日
工频交流耐压试验
18
工频交流耐压试验
4.2 用电压互感器测量 将电压互感器的一次侧并接于被试品，在其二次侧测量电压，
然后根据测得的电压经电压互感器变比计算出高压侧电压。为保证 测量的准确度，一般要求电压互感器 准确度不低于1级，电压表不低于0.5 级。 4.3 用高压静电电压表测量
保护电阻的最小长度可以参照表一选用。
2024年2月22日
工频交流耐压试验
16
工频交流耐压试验
表一：
保护电阻最小长度
试验电压 kV 50 100 150
电阻长度 mm 250 500 800
与保护球隙串联的保护电阻，其电阻值通常取 1 Ω/V，电阻的 长度也同样根据表一选用。
2024年2月22日
工频交流耐压试验
工频交流耐压试验
2024年2月22日
工频交流耐压试验
1
目录
1. 概述 2. 交流试验电压的产生 3. 试验设备 4. 试验电压的测量 5. 试验方法 6. 交流耐压试验的注意事项 7. 习题
2024年2月22日
工频交流耐压试验
2
工频交流耐压试验
1.概述 交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对
在升压和耐压过程中，如发现电流表指示急剧增加，调压器 往上升方向调节，出现电流上升、电压基本不变甚至有下降的趋 势，被试品冒烟、焦臭、闪络、燃烧或发出击穿响声，应立即停
2024年2月22日
工频交流耐压试验
23
工频交流耐压试验
工频耐压试验
工频耐压试验工频耐压试验是一种常见的电气设备测试方法，旨在评估设备在工频电压下的耐受能力。
该测试方法主要用于评估设备的绝缘性能以及安全可靠性，以确保设备在正常运行条件下不会发生故障或事故。
一、测试原理工频耐压试验采用额定电压下的交流电源，通常为50Hz的工频电压。
将设备置于试验台上，并连接到电源。
随后，将交流电源的电压逐步增加至一定的试验电压，保持一段时间，以评估设备对该电压的耐受能力。
二、测试目的1. 评估设备的绝缘性能：工频耐压试验可以评估设备的绝缘材料以及绝缘结构的质量。
通过施加额定电压，测试设备的绝缘是否能够承受正常运行条件下的电压，以防止电流泄漏或绝缘击穿等问题。
2. 确保设备的安全可靠性：通过工频耐压试验，可以验证设备在正常运行条件下的耐压能力，以确保设备在使用过程中不会发生电气故障或安全事故。
这对于一些关键性的电气设备尤其重要，如电力变压器、发电机、开关设备等。
三、测试步骤1. 准备工作：在开始测试之前，需要安装好适当的试验设备，并确保设备的接线正确可靠。
同时，需要根据所测试设备的额定电压确定工频耐压试验的试验电压。
2. 施加试验电压：将交流电源的电压逐步增加至试验电压，并保持一定时间。
通常，试验电压与设备的额定电压之间存在一定的比例，以确保测试的有效性。
3. 监测设备状态：测试过程中需要对设备的状态进行监测，特别是绝缘材料的温度、电流和电压等参数。
这些监测数据可以用于评估设备的耐受能力以及绝缘性能。
4. 测试结果评估：根据测试中所监测的数据，评估设备是否通过工频耐压试验。
如果设备在试验电压下能够正常运行，并且没有发生绝缘击穿或电流泄漏等问题，可以认为设备通过了测试。
否则，设备可能需要进一步检修或修理。
四、注意事项1. 安全措施：测试人员在进行工频耐压试验时，应严格遵守相关的安全规程，确保自身和设备的安全。
同时，需要使用符合标准要求的测试设备和工具，以保证测试的准确性和可靠性。
2. 设备状态：在进行测试之前，需要确保设备处于正常工作状态，并按照设备的额定参数进行测试。
变压器工频耐压标准
变压器工频耐压标准变压器是电力系统中常见的电气设备，其在输配电系统中起着重要的作用。
在变压器的生产和运行过程中，工频耐压测试是非常重要的一项检测工作。
本文将介绍变压器工频耐压标准的相关内容，以帮助读者更好地了解变压器的工频耐压测试。
首先，变压器工频耐压标准是指变压器在正常运行条件下，能够承受的额定电压下的工频耐压能力。
根据国家标准和行业规范，变压器的工频耐压测试应符合相应的标准要求，以确保变压器在运行过程中能够安全可靠地工作。
在进行变压器工频耐压测试时，需要注意以下几点标准要求：1. 试验电压的选择，根据变压器的额定电压等级和试验要求，选择合适的试验电压进行测试。
试验电压的选择应符合相关标准的规定，以确保测试结果的准确性和可靠性。
2. 试验波形的要求，变压器工频耐压测试时，试验波形应符合国家标准和行业规范的要求，以确保测试过程中的波形稳定、准确。
3. 试验时间和试验方法，在进行变压器工频耐压测试时，应按照标准要求选择合适的试验时间和试验方法进行测试，以确保测试结果的准确性和可靠性。
4. 试验过程中的监测和记录，在进行变压器工频耐压测试时，应对试验过程中的电压、电流、波形等参数进行实时监测和记录，以确保测试结果的准确性和可靠性。
5. 试验结果的判定，根据国家标准和行业规范的要求，对变压器工频耐压测试的结果进行判定，以确定变压器是否符合相关的标准要求。
总之，变压器工频耐压标准是保证变压器安全可靠运行的重要保障，对于变压器的生产和运行具有重要的意义。
在进行变压器工频耐压测试时，应严格按照相关的标准要求进行，以确保测试结果的准确性和可靠性。
希望本文内容能够帮助读者更好地了解变压器工频耐压标准的相关内容，为变压器的生产和运行提供参考和指导。
工频耐压试验操作注意事项范本
工作行为规范系列工频耐压试验操作注意事项（标准、完整、实用、可修改）编号：FS-QG-20575工频耐压试验操作注意事项Precautions for power frequency withstand voltage test operation 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
(1)试验人员应做好分工，明确相互间联系方法。
并有专门人监护现场安全及观察试品状态。
(2)被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。
(3)对于大型试验，一般都应先进行空升试验。
即不接试品时升压至试验电压，校对各种表计，调整球间隙。
(4)升压速度不能太快，并必须防止突然加压。
例如调压器不在零位时突然合闸。
也不能突然切断电源，一般应在调压器降至零位时拉闸。
(5)当电压升至试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。
(6)在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，切断电源。
停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。
(7)耐压试验前后应测量绝缘电阻，检查绝缘情况。
2、试验变压器在做被试品的直流耐压或泄露试验时接线原理图如图7。
泄露试验中限流电阻R1选择在额定输出电压时，输出端短路电流不超过高压硅堆的最大整流。
如电压硅堆的最大整流电流为100mA时用于60kV的试验装置中，限流电阻按R1=60/0.1=600kΩ选择。
限流电阻还应具有足够的容量和沿面放电距离。
高压滤波电容C1一般选择在0.01~0.1μF，当被试品的电容量很大时，C1可省略不用。
泄露试验的操作及注意事项(1)试验前应先检查被试品是否停电，接地放电，一切对外连线是否擦干净。
要严防将试验电压加到有人工作的部位上去。
(2)接好试验装置的接线后，应复查无误后才可加压。
应特别注意检查高压设备及引线与地、与操作人员的安全距离，被试品的外壳是否可靠接地，要按安全规程中所规定的内容进行试验。
10kv变压器工频耐压试验标准
10kv变压器工频耐压试验标准摘要：1.10kv 变压器工频耐压试验标准的含义2.工频耐压试验的具体要求3.工频耐压试验的测试方法4.工频耐压试验的注意事项5.工频耐压试验的实际应用正文：1.10kv 变压器工频耐压试验标准的含义10kv 变压器工频耐压试验标准是指在特定条件下，对10kv 变压器进行工频耐压试验时所需遵守的技术规范和要求。
工频耐压试验是为了检验变压器在正常运行时，其绝缘性能是否能够承受住额定电压下的工频电压，以确保变压器的安全稳定运行。
2.工频耐压试验的具体要求在进行10kv 变压器的工频耐压试验时，需要满足以下具体要求：(1) 试验电压：工频耐压试验的试验电压一般为变压器额定电压的1.5 倍，即10kv 变压器的试验电压为15kv。
(2) 试验时间：工频耐压试验的持续时间一般为1 分钟。
(3) 试验环境：试验环境应无尘、无腐蚀性气体，且温度适宜。
3.工频耐压试验的测试方法工频耐压试验的测试方法一般分为以下几个步骤：(1) 准备工作：将被试变压器停电，对试验设备进行检查，确保试验设备完好无损。
(2) 接线：按照试验电路图，将被试变压器的高压绕组与试验电源相连，低压绕组与接地装置相连。
(3) 调整试验电源：调整试验电源的电压至试验电压，并稳定输出。
(4) 开始试验：开始工频耐压试验，记录试验时间，并观察试验过程中的现象。
(5) 结束试验：试验结束后，将被试变压器的电源切断，对试验设备进行清理和整理。
4.工频耐压试验的注意事项在进行10kv 变压器的工频耐压试验时，需要注意以下几点：(1) 试验前应对被试变压器进行检查，确保其绝缘性能良好。
(2) 试验过程中应注意观察试验电压、电流和试验时间，确保试验条件符合要求。
(3) 试验结束后，应对被试变压器进行检查，确保其绝缘性能未受到影响。
(4) 试验过程中应遵循安全操作规程，确保人员安全。
工频耐压试验操作规程及注意事项
操作规程
操作方法：
1.按试验要求正确接线。
2.接入电源，电源指示灯(绿灯)亮，表示外部电源已接入，同时零位指示灯(黄灯)也应该亮。如不亮，表示调压器不在零位，应该逆时针旋转调压器手柄至零位指示灯亮，表示可进行调压操作。
3.按启动按扭。工作指示灯亮，同时电源指示灯和零位指示灯灭；进入送电状态且语言提醒“有电危险请勿靠近”。
4.以2kV/S的速度匀速顺时针旋转调压器手柄至被试品规定的耐压值，并密切注视电流表。
5.启动计时开关，当计时报警闪光灯闪烁，且计时报警器鸣响时，表示试验时间已到；试验完成。
6.逆时针旋转调压器手柄至零位指示灯亮，按停止按扭，此时，电源指示灯亮，工作指示灯灭。
7.拔掉电源，拆除接线，试验结束。
使用维护注意事项：
编制
审核
批准
1.在升压或耐压过程中，如发现短路、闪烁、击穿过流时，过流继电器动作，切断主回路。此时应将调压器逆时针旋转至零位，并将计时按扭复位，以便下次操作。
2.使用过程中，仪器应可靠接ห้องสมุดไป่ตู้。
3.升压及降压过程应匀速，不要忽快忽慢。
4.试验过程中应随时观察监视仪表，及时发现意外情况。
5.严格按照程序操作。
6.仪器应存放在通风、干燥、无腐蚀性气体的地方。
工频耐压试验标准
工频耐压试验标准工频耐压试验是指在额定频率下，对电气设备或电气产品进行耐压测试的一种标准试验方法。
该试验旨在评估设备或产品在正常工作条件下的绝缘性能，以确保其在使用过程中不会因绝缘击穿而引发安全隐患。
下面将详细介绍工频耐压试验的标准要求及相关注意事项。
首先，工频耐压试验应符合国家标准或行业标准的要求。
在进行测试时，应该参照相关标准的规定进行，以确保测试结果的准确性和可靠性。
同时，测试设备和仪器的选择也应符合标准要求，保证测试过程的科学性和规范性。
其次，测试过程中需要注意测试环境的控制。
在进行工频耐压试验时，应尽量选择无电磁干扰、无尘埃和湿度适宜的环境进行测试，以避免外界因素对测试结果的影响。
同时，测试设备的接地也需要符合标准要求，确保测试过程中不会出现安全隐患。
另外，测试过程中需要注意电压的施加和保持。
在进行工频耐压试验时，应按照标准要求逐步施加测试电压，并在达到设定数值后保持一定时间，以评估设备或产品在一定电压下的绝缘性能。
同时，测试过程中需要对电压进行实时监测，确保测试过程的安全可靠。
此外，测试结果的判定也是工频耐压试验中的关键环节。
根据标准要求，测试结果应该根据设备或产品的绝缘结构、工作电压等因素进行评定，以确定测试结果的合格与否。
同时，对于不合格的测试结果，需要进行详细的分析和处理，以找出问题的原因并采取相应的改进措施。
最后，测试报告的编制也是工频耐压试验中不可或缺的一部分。
测试报告应详细记录测试过程中的各项参数、测试结果以及可能存在的问题和改进措施，以便后续的跟踪和管理。
同时，测试报告也应该符合相关标准的要求，确保测试结果的可追溯性和可信度。
综上所述，工频耐压试验是电气设备或产品在生产和使用过程中必不可少的一项试验，其标准要求和注意事项直接关系到设备或产品的安全性和可靠性。
因此，在进行工频耐压试验时，应严格按照标准要求进行，确保测试结果的准确性和可靠性，以提高设备或产品的质量和可靠性。
工频耐压实验方法及操作规程
工频耐压实验方法及操作规程一、实验前准备1.安全措施：实验前应确认场地和设备具备安全条件，例如防止触电、防止触碰高温部件等。
操作人员需佩戴防护手套和护目镜，并确保万用表和其他电器仪器的绝缘性能良好。
2.测试设备：准备好高压电源、绝缘电阻计、万用表、电压表、耐压台等必备设备。
3.实验样品：准备待测试的电气设备，并确保其在实验前已进行了外观检查、导线连接和绝缘电阻测试。
二、实验步骤1.连接测试设备：将高压电源与耐压台连接，并连接绝缘电阻计、万用表、电压表等仪器。
2.设置电压值：根据实验要求，设定合适的工频耐压电压值。
3.将测试电极固定在待测设备上：将测试电极与设备绝缘部分连接，确保连接牢固。
4.开始实验：先将绝缘电阻计接通，在试验电压下，记录测试样品上下两部分的绝缘电阻值，必要时进行修复。
5.施加工频耐压电压：将高压电源与测试电极连接，逐渐升高电压，直到达到设定值。
电压升降的速度要适中，避免过快引起设备的破坏。
6.维持稳定电压：保持设备稳定持续一段时间，通常为一分钟以上。
7.结束实验：关闭高压电源，待电压降至零后方可断开连接。
拆下测试电极，记录测试结果，包括设备内外部的检查结果和绝缘阻抗测试结果。
三、实验注意事项1.根据实验要求设置合适的工频耐压电压值和测试时间，以保证有效的实验结果。
2.实验过程中应严格按照操作规程进行，保持仪器设备和试验场地的整洁有序。
3.实验时要严格按照安全操作要求操作，确保操作人员的人身安全。
4.在实验开始前和实验结束后，对实验设备进行外观检查，确保设备完好无损，绝缘部分没有破损和污染。
5.在实验时，应记录实验结果和实验过程中的任何异常现象。
如发现异常现象，应及时停止实验，排除故障后再进行实验。
四、实验结果评估根据实验结果，评估被测设备的绝缘性能。
经过工频耐压实验后，设备应保持无明显破损和击穿现象，同时绝缘电阻也应在规定范围内。
干变工频耐压标准
干变工频耐压标准
一、干变工频耐压标准的概述
干变工频耐压标准是指在工频电压下，干燥变压器所能承受的最高电压。
这是一个重要的检测指标，用于评估变压器的质量和安全性。
根据我国相关标准，干变工频耐压试验电压应符合一定的要求，以确保变压器在实际运行中能够安全稳定地工作。
二、干变工频耐压试验的方法和步骤
1.试验准备：清理试验现场，确保试验设备完好无损，准备必要的试验工具和仪器。
2.接线：按照试验要求将试验设备、被试设备及测量仪器正确连接。
3.加压：逐步升高试验电压，直至达到规定的试验电压值。
4.观察：在试验过程中，密切观察被试设备的表现，如绝缘子、套管等部位的情况。
5.测量：采用合适的测量仪器，对试验电压、电流、泄漏电流等参数进行实时测量。
6.判断结果：根据试验数据，判断被试设备是否符合干变工频耐压标准。
三、干变工频耐压试验注意事项
1.试验现场应严格遵循安全规程，确保试验人员的人身安全。
2.试验前应对被试设备进行检查，排除潜在的隐患。
3.试验过程中，禁止变动试验接线和停止试验设备运行。
4.试验设备应定期检修，确保试验数据的准确性。
四、提高干变工频耐压试验可靠性的措施
1.选用高质量的试验设备，确保试验数据的准确性。
2.加强试验现场的管理，规范试验操作流程。
3.提高试验人员的技能水平，加强安全意识。
4.对试验数据进行认真分析和总结，不断优化试验方法。
五、结论
干变工频耐压试验是评估干燥变压器质量和安全性的重要手段。
通过严格的试验方法和步骤，以及注意事项，可以确保试验结果的可靠性。
变压器工频耐压试验
变压器工频耐压试验变压器是电力系统中一种重要的设备，其作用是将电能从一个电压级别转换成另一个电压级别，以满足不同区域的需求。
由于变压器在运行过程中所处的电压环境较为复杂，因此需要进行耐压试验，以确保其正常运行和安全性。
下面是变压器工频耐压试验的详细介绍。
一、试验目的变压器工频耐压试验是为了检验变压器绝缘结构及其与地之间的绝缘能力是否合格，以确定变压器在正常运行条件下的绝缘可靠性。
二、试验原则试验应在变压器制造、维修或大修后进行，试验环境应符合安全规定。
试验前应进行充分的准备工作，包括检查试验设备和仪器是否正常，检查变压器的接线是否正确，检查一次和二次绕组之间的互连电缆是否可靠。
试验中应按照国家标准和行业标准进行。
三、试验要求1. 试验时间不应少于1分钟；2. 试验电压应不低于额定电压的2.5倍；3. 试验应在连续10分钟内，变压器外壳温升不应超过规定值；4. 在试验过程中，应观察变压器表面是否有电晕放电现象，若有应立即停止试验，并进行分析处理。
四、试验步骤1. 连接试验设备：将高压缆至变压器的高压绕组，低压缆至变压器的低压绕组，并接好地线。
2. 试验前的准备工作：检查变压器和试验设备是否正常，检查变压器接线是否正确。
3. 进行试验：根据试验要求，将试验电压升至额定电压的2.5倍，并维持1分钟左右，然后降压，停止试验。
五、试验结果分析试验结束后，应对试验结果进行分析。
若试验合格，则变压器的绝缘结构和与地之间的绝缘能力可以满足变压器正常运行的要求。
若试验不合格，则需要对变压器进行进一步的维修或更换。
变压器工频耐压试验是非常重要的，可以确保变压器的安全性和可靠性，降低变压器故障率，提高电力系统运行的稳定性。
交流耐压试验
电容分压器与低压电压表、高压电压互感器、高 （6）测试绝缘电阻，其值应正常（一般绝缘电阻下降不大于30%）。
（4）合理布置试验设备，并将试验设备外壳和被试品外壳可靠接地。 10KV隔离开关交流工频耐压试验标准为：出厂42kV，交接42kV；
压静电电压表等测量系统。电压表和电流表应满 10KV干式电抗器交流工频耐压试验标准为：出厂30kV，交接30kV；
交流耐压试验
目录
工频交流耐压试验的目的、意义 工频交流耐压试验的方法 工频交流耐压试验分析及注意事项
一、工频交流耐压试验的目的、意义
什么是工频交流耐压试验？
• 工频交流耐压试验就是对被试品施加一定 的电压，并保持一定时间，以考虑被试品 绝缘承受各种电压的能力，从而保证设备 的安全运行。
一、工频交流耐压试验的目的、意义
计算式为：PIU C XU 213 0 (kV ) A
式中 I — 试验变压器高压侧输出电流，mA ω — 角频率，ω ＝2πf CX — 被试品电容量，μF U — 试验电压，kV
二、工频交流耐压试验的方法
试验设备的选择
• 2.调压器 调压器应能从零开始平滑地调节电压，
以满足试验所需的任意电压。调压器的输 出波形，应尽可能地接近正弦波，容量也 应满足试验变压器的要求，通常为试验变 压器容量的（0.75~1）倍。一般采用自耦 调压器。
（1）试验中如无破坏性放点发生，则认为通过耐压试验。
足测量要求，准确度等级不小于0.5级。 电压表和电流表应满足测量要求，准确度等级不小于0.
二、工频交流耐压试验的方法 试验中如无破坏性放电发生，则认为通过耐压试验。 电压表和电流表应满足测量要求，准确度等级不小于0. 为什么要做工频交流耐压试验？ 工频交流耐压试验的方法 下图是一种典型的试验接线。 交流试验电压的测量装置（系统）一般可采用电容分压器与低压电压表、高压电压互感器、高压静电电压表等测量系统。 二、工频交流耐压试验的方法 工频交流耐压试验分析及注意事项 （4）在升压和耐压过程中，如发现电流表指示急剧增加，调压器往上升方向调节，出现电流上升、电压基本不变甚至有下降的趋势， 被试品冒烟、焦臭、闪络、燃烧或发出击穿响声，应立即停止升压，降压停电后检查原因。 二、工频交流耐压试验的方法 U — 试验电压，kV 工频交流耐压试验就是对被试品施加一定的电压，并保持一定时间，以考虑被试品绝缘承受各种电压的能力，从而保证设备的安全运 行。
工频耐压试验操作注意事项
工频耐压试验操作注意事项(1)试验人员应做好分工，明确相互间联系方法。
并有特地人监护现场安全及观看试品状态。
(2)被试品应先清扫洁净，并肯定干燥，以免损坏被试品和试验带来的误差。
(3)对于大型试验，一般都应先进行空升试验。
即不接试品时升压至试验电压，校对各种表计，调整球间隙。
(4)升压速度不能太快，并必需防止突然加压。
例如调压器不在零位时突然合闸。
也不能突然切断电源，一般应在调压器降至零位时拉闸。
(5)当电压升至试验电压时，开始计时，到1min后，快速降压到1/3试验电压以下时，才能拉开电源。
(6)在升压或耐压试验过程中，如发觉下列不正常状况时，应马上降压，切断电源。
停止试验并查明原因：①电压表指针摇摆很大；②发觉绝缘烧焦或冒烟；③被试品内有不正常的声音。
(7)耐压试验前后应测量绝缘电阻，检查绝缘状况。
2、试验变压器在做被试品的直流耐压或泄露试验时接线原理图如图7。
泄露试验中限流电阻R1选择在额定输出电压时，输出端短路电流不超过高压硅堆的最大整流。
如电压硅堆的最大整流电流为100mA时用于60kV的试验装置中，限流电阻按R1=60/0.1=600kΩ选择。
限流电阻还应具有足够的容量和沿面放电距离。
高压滤波电容C1一般选择在0.01~0.1μF，当被试品的电容量很大时，C1可省略不用。
泄露试验的操作及留意事项(1)试验前应先检查被试品是否停电，接地放电，一切对外连线是否擦洁净。
要严防将试验电压加到有人工作的部位上去。
(2)接好试验装置的接线后，应复查无误后才可加压。
应特殊留意检查高压设备及引线与地、与操作人员的安全距离，被试品的外壳是否牢靠接地，要按安全规程中所规定的内容进行试验。
(3)对于大电容量设备应缓慢升压，防止被试品的充电电流烧坏微安表。
必要时应分级加压，分别读取各级电压下微安表的稳定读数。
(4)试验过程中，应亲密监视被试品、试验装置、微安表，一旦发生击穿、闪耀等异常现象应马上降压，切断电源，并查明原因，具体记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工频耐压试验的注意事项
工频耐压试验在电力行业是很常见的耐压试验，如果在操作中出现些许失误，可能会成不可逆转的麻烦，因此在工作中就要求我们必须要时刻小心注意细节, 下面就日常操作中容易遇见的六点需要注意事项的介绍给大家，望能在工作中给大家带来帮助。
六点安全注意事项如下：
1、实验变压器和控制箱应有牢靠的接地;
2、做高压交直流实验时，必须由2人或2个以上人员参与，并清晰做好分工，清晰相互间的系方法。
并有专人监护现场安全及调查被试品的实验状态;
3、在升压或耐压实验过程中，如发现下列不正常状况时，应立即降压，并堵截电源，停止实验，查明缘由后再做实验。
①电压表指针摇摆很大;②发现绝缘烧焦的异味、冒烟表象;
③被测验品内有不正常的声响。
4、实验过程中，升压速度不能太快，也决不允许突然全电压通电或断电;
5、进行电容实验或进行直流高压走漏实验时，实验结束后，将调压器降至零位后，并堵截电源，然后，使用放电棒将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发作触电风险。
6、实验中，假如试品短路或毛病击穿，控制箱中的过流继电器作业，此刻，将调压器回至零位，并堵截电源后，方可将试品取出。
尊敬的客户：
感谢您关注我们的产品，本公司除了有此产品介绍以外，还有10KV高压绝缘
垫,ZGF-2mA/60KV直流高压发生器,硅橡胶高压线,继电保护试验装置，微水测试仪，安全工器具力学性能试验机，双钳相位伏安表，100A回路电阻测试仪等等的介绍，您如果对我们的产品有兴趣，咨询。
谢谢！。
