化工制图
化工制图基本内容
第二部分化工制图基本内容化工制图的基本内容化工制图的基本内容主要包括化工工艺图、设备布置图、管道布置图和化工设备图。
1.化工工艺图化工工艺图是用于表达生产过程中物料的流动次序和生产操作顺序的图样。
由于不同的使用要求，属于工艺流程图性质的图样有许多种。
一般我们在各种论文或教科书见到的工艺流程图各具特色，没有强制统一的标准，只要表达了主要的生产单元及物流走向既可。
化工工艺图一般包括以下几种：总工艺流程图或称全厂物料平衡图，用于表达全厂各生产单位(车间或工段)之间主要物流的流动路线及物料衡算结果。
物料流程图是在总工艺流程图的基础上，分别表达各车间内部工艺物料流程的图样。
带控制点工艺流程图(ＰＩＤ)，也称生产控制流程图或施工工艺流程图，它是以物料流程图为依据，内容较为详细的一种工艺流程图。
当确定了工艺流程图后，流程中所涉及的全部主要设备及辅助设施，必须根据工艺的要求和生产的具体情况，在厂房建筑内外合理布置，安装固定，以保证生产顺利进行。
2.化工设备图在化学工业生产过程中所使用的生产设备称化工设备，化工设备图用以表达化工设备的结构、技术要求等。
在化学工业生产过程中所使用的生产设备称化工设备，用以表达化工设备的结构、技术要求等的图样称化工设备图。
化工设备图是设计、制造、安装、维修及使用的依据。
因此．作为化学工业技术人员必须具有化工设备图的绘制能力以及阅读能力。
3.设备布置图4.管道布置图管道布置设计是在施工图设计阶段中进行的。
它通常以带控制点工艺流程图、设备布置图、有关的设备图以及土建、自控、电气专业等有关图样和资料作为依据，对管道作出适合工艺操作要求的合理布置设计。
CAD制图规范3.图线类型及大小：4.视图的选择：常将回转体主轴所在的平面作为主视图的投影平面，选定主视图后，一般再选择一个基本视图。
对于立式设备，一般选择俯视图作为另一个基本视图，对于卧式设备，一般选择左视图作为另一个基本视图。
有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法用以补充表达零部件的连接、管口和法兰的连接以及其他尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。
化工制图知识点总结专科

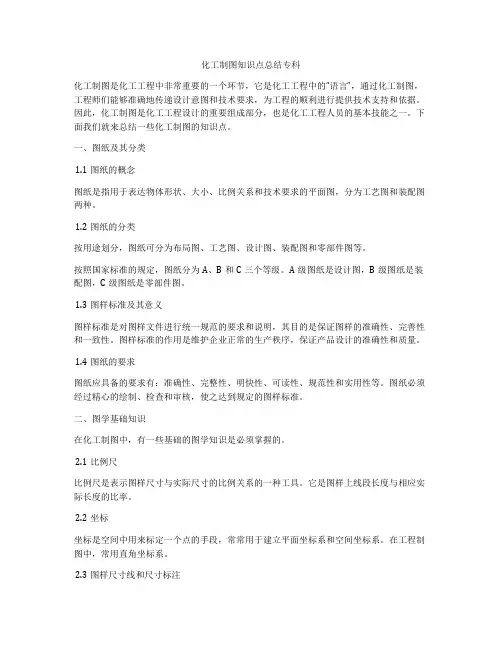

化工制图知识点总结专科化工制图是化工工程中非常重要的一个环节，它是化工工程中的“语言”，通过化工制图，工程师们能够准确地传递设计意图和技术要求，为工程的顺利进行提供技术支持和依据。
因此，化工制图是化工工程设计的重要组成部分，也是化工工程人员的基本技能之一。
下面我们就来总结一些化工制图的知识点。
一、图纸及其分类1.1图纸的概念图纸是指用于表达物体形状、大小、比例关系和技术要求的平面图，分为工艺图和装配图两种。
1.2图纸的分类按用途划分，图纸可分为布局图、工艺图、设计图、装配图和零部件图等。
按照国家标准的规定，图纸分为A、B和C三个等级。
A级图纸是设计图，B级图纸是装配图，C级图纸是零部件图。
1.3图样标准及其意义图样标准是对图样文件进行统一规范的要求和说明，其目的是保证图样的准确性、完善性和一致性。
图样标准的作用是维护企业正常的生产秩序，保证产品设计的准确性和质量。
1.4图纸的要求图纸应具备的要求有：准确性、完整性、明快性、可读性、规范性和实用性等。
图纸必须经过精心的绘制、检查和审核，使之达到规定的图样标准。
二、图学基础知识在化工制图中，有一些基础的图学知识是必须掌握的。
2.1比例尺比例尺是表示图样尺寸与实际尺寸的比例关系的一种工具。
它是图样上线段长度与相应实际长度的比率。
2.2坐标坐标是空间中用来标定一个点的手段，常常用于建立平面坐标系和空间坐标系。
在工程制图中，常用直角坐标系。
2.3图样尺寸线和尺寸标注是用来标出图样的尺寸大小和其他技术要求的线和文字，尺寸标注是标明零件的尺寸、公差和其他要求的文字说明。
2.4图形的基本构图方法图纸的构图方法包括：比例法、中心线法、对称法、等分法、投影法、轮廓法等。
三、常用的制图标准在化工制图中，有一些常用的制图标准是需要掌握的。
3.1尺度标准尺度标准是指图纸上的尺寸和实际尺寸的比例。
3.2字体标准字体标准是指图纸上使用的字体的规格和高度，通常根据国家标准进行规定。
化工制图的知识点总结
化工制图的知识点总结一、化工制图概述1.1 化工制图的定义化工制图是指为了生产工艺或产品研制，根据一定的规范与标准，通过图形符号、线条和文字等方式，用以表达和传达各种化工设备、布局和工艺流程的工程图。
1.2 化工制图的作用化工制图是化工设计的重要组成部分，它是设计人员、施工人员和运行人员之间相互传递信息的重要手段。
它能够清晰准确地表达出化工流程、设备布局以及具体的构造和工艺要求。
二、化工图的分类2.1 工艺流程图工艺流程图是用于表达化工生产工艺的图纸，主要用于描述原料输送、反应、分离、提纯和制成成品的整个生产过程。
在工艺流程图中会包括配料、搅拌、升温等生产过程的各个步骤。
2.2 设备布置图设备布置图是指化工设备在生产场地上的布置位置、方向和相互距离的图纸。
它主要用于确定设备的相对位置，便于施工、维护和运行。
2.3 设备图设备图是用于表达单个化工设备的图纸，通常包括设备的形状、尺寸、结构和管道连接等具体信息。
2.4 管路图管路图是用于表达管道连接布局的图纸，主要用于描述管路的连接、方向和流向。
2.5 控制图控制图是用于表达化工生产自动控制系统的图纸，主要用于描述控制仪表、传感器和执行机构的位置和连接关系。
三、化工制图的基本规范3.1 符号规范化工制图中使用的符号应按照国家标准或行业规范确定，保证图纸上符号的统一和标准化。
3.2 尺寸规范化工制图中使用的尺寸应按照国家标准或行业规范确定，保证图纸上尺寸的准确性和可读性。
3.3 标注规范化工制图中的标注应简洁清晰、准确可靠，标注的文字应清晰易读，字迹工整。
3.4 组态规范化工制图中的组态应符合工艺要求，布局合理，便于设备的施工、维护和操作。
四、化工制图的制作要点4.1 选择合适的比例在制图时，应根据图纸的具体内容、大小和图幅，选择合适的比例进行绘制，保证图纸的比例尺和实际尺寸的准确性。
4.2 标注清晰在制图时，应注意标注的清晰度，文字应工整，线条应清晰。
化工制图
1、常用的化工工程图样类型化工工艺图：1.全厂总工艺流程图或物料平衡图2.物料流程图3.工艺管道及仪表流程图4.设备布置图5.管道布置图化工设备图：1.定型关键设备总图2.非定型关键设备总图及零部件图2、图幅的大小、比例的选用A0、A1、A2、A3、A4、A5比例的选用：与实物相同1:1缩小的比例1:1.5 1:2 1:2.5 1:3 1:4 1:5 1:10n1:1.5×10n1: 2×10n1: 2.5×10n1: 5×10n放大的比例2:1 2.5:1 4:1 5:1 10×n:13、视图的选择：大多数化工设备具有回转体性质，我们在选择主视图的时候常常会将回转体主轴所在的平面作为主视图的投影平面，如常见的换热器、反应釜等。
一般情况下，按设备的工作位置，将最能表达各种零部件装配关系、设备工作原理及主要零部件关键结构形状的视图作为主视图。
主视图常采用整体全剖和局部部分剖（如引出的接管、人孔等）并通过多次旋转的画法，将各种管口（可作旋转）、人孔、手孔、支座等零部件的轴向位置、装配关系及连接方法表达出来。
选定主视图后，一般再选择一个基本视图。
对于立式设备，一般选择俯视图作为另一个基本视图；而对于卧式设备，一般选择左视图作为另一个基本视图。
另一个基本视图主要用以表达管口、温度测量孔、手孔、人孔等各种有关零部件在设备上的周向方位。
有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法如局部放大图、某某向视图等用以补充表达零部件的连接、管口和法兰的连接以及其他由于尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。
需要注意，不管是局部放大图还是某某向视图均需在基本视图中作上标记，并在辅助视图中也标上相同的标记，辅助视图可按比例绘制，也可不按比例绘制，而仅表示结构关系。
4、尺寸标注的种类及基准化工设备的尺寸标注一般包括以下几个方面:⑴设备特性尺寸反映设备主要性能及规格尺寸。
化工制图讲座PPT课件
橡皮擦
用于擦除绘图中的错误 或不需要的部分。
计算机绘图软件
AutoCAD
专业的CAD绘图软件，广泛应用于化工设计 领域，支持二维和三维绘图。
SketchUp
三维建模软件，适用于化工工艺流程的建模 和可视化。
SolidWorks
三维CAD软件，可用于化工设备的设计和建 模。
Adobe Illustrator
THANKS
感谢观看
化工制图讲座ppt课件
• 化工制图概述 • 化工制图的工具和软件 • 化工制图的技巧和方法 • 化工制图的实例和案例 • 化工制图的发展趋势和展望
01
化工制图概述
化工制图的意义和作用
化工制图是化工行业中的重要技术，它能够将复杂的工艺流程、设备结构和操作原 理等以图形化的方式呈现出来，方便技术人员理解和交流。
制图中的技巧和方法
选择合适的比例
根据图纸幅面和视图配置，选择合适的比例，使 图形清晰易读。
注意线型、线宽和颜色的选择
选择合适的线型、线宽和颜色，使图形更加清晰、 美观。
ABCD
合理使用图层和块
利用图层和块功能，对图形进行分层管理，提高 绘图效率。
标注和注释的技巧
掌握标注和注释的技巧，使图纸中的信息准确、 完整。
化工制图是工程设计和生产过程中的基础，它能够为工艺流程设计、设备选型、工 厂布局等提供重要的技术支持和依据。
化工制图还能够提高生产效率、降低能耗和减少安全事故等方面发挥重要作用。
化工制图的基本原则和标准
化工制图应遵循国家 相关标准和规范，如 《化工工艺图示表示 法》等。
图纸应清晰、准确、 完整地表达设计意图， 方便技术人员理解和 使用。
制图后的检查和修改
化工制图基本知识
化工制图基本知识简介化工制图是化学工程领域中非常重要的一项技能，它用于传递和记录化工过程中的信息和数据。
化工制图可以说是化学工程师的视觉语言，通过图形、符号和标记来表达化工设备、管道、流程等的相关信息。
本文将介绍一些化工制图的基本知识，包括图纸类型、标准符号和制图规范等。
图纸类型在化工制图中，常见的图纸类型包括流程图、设备图、管道图、仪表图、电气图等。
每种类型的图纸都有各自的特点和用途。
•流程图：用于展示化工过程中的流程流向和主要设备之间的关系。
流程图通常包含流程图符号、设备图符号和连线等元素。
•设备图：用于展示化工设备的外形、尺寸和布置。
设备图通常包含设备图符号、管道和阀门的位置，以及设备之间的连线等信息。
•管道图：用于展示化工过程中的管道系统，包括管道的走向、尺寸和连接方式等。
管道图通常包含管道图符号和管道的连线等元素。
•仪表图：用于展示化工过程中的仪表控制系统，包括传感器、仪表和控制阀等的布置和连接方式。
仪表图通常包含仪表图符号和仪表之间的连线等信息。
•电气图：用于展示化工设备的电气系统，包括电气线路、开关、电机和传感器等的布置和连接方式。
电气图通常包含电气图符号和电气连接线等元素。
标准符号化工制图使用一系列标准符号来表达不同的设备、元件和操作。
这些标准符号通常符合国际标准或行业标准，以便使不同国家和地区的人都能理解和使用。
下面列举了一些常见的化工制图标准符号示例：•设备图符号：如储罐、容器、反应器、换热器等。
•管道图符号：如直管、弯管、阀门、泵、压力表等。
•仪表图符号：如传感器、仪表、控制阀、安全阀等。
•电气图符号：如电源、开关、电机、传感器等。
标准符号的使用可以提高制图的一致性和可读性，便于不同人员之间的交流和理解。
制图规范为了保证化工制图的质量和准确性，制图过程中需要遵循一些制图规范和标准。
这些规范通常包括以下几个方面：1.图纸尺寸和比例：化工制图通常使用标准尺寸，如A0、A1、A2等，以保证图纸的可打印性和可阅读性。
化工制图课件PPT
化工设备布置图的绘制
总结词
掌握化工设备布置图的基本要素和绘制方法
详细描述
了解化工设备布置图的定义、作用和分类，掌握绘制设备 布置图的基本要素，如设备、基础、建筑结构等，以及绘 制设备布置图的步骤和方法，包括设备布置设计、视图选 择、尺寸标注等。
总结词
熟悉化工设备布置图的规范和标准
详细描述
了解化工设备布置图的规范和标准，如化工装置布置图、 设备安装图等，掌握各种规范和标准下的绘制要求和细节 ，如符号、标注、图例等。
遵循标准进行绘图，可以避免因 绘图不规范而引起的误解和错误。
化工制图的应用领域
化工制图广泛应用于化学工程、 石油化工、制药工程、环境工
程等领域。
在工程设计阶段，化工制图 用于绘制工艺流程图、设备 布置图、管道布置图等，以
指导施工和安装。
在生产阶段，化工制图用于绘 制操作和维护手册、设备维修 图等，以方便操作和维护。
03
化工制图的实践操作
化工工艺流程图的绘制
总结词
掌握化工工艺流程图的基本要素和绘制方法
详细描述
了解化工工艺流程图的定义、作用和分类，掌握绘制流程 图的基本要素，如设备、管道、阀门、仪表等，以及绘制 流程图的步骤和方法，包括流程分析、图形选择、布局设 计、细节处理等。
总结词
熟悉化工工艺流程图的规范和标准
化工制图课件
• 化工制图概述 • 化工制图的基础知识 • 化工制图的实践操作 • 化工制图的进阶技能 • 化工制图案例分析
01
化工制图概述
化工制图的基本概念
化工制图是化学工程领域中常用的绘图技术，用于表示化工设备、工艺流程和管道 等对象的几何形状、尺寸和相对位置。
它通过图形符号、线条和标注等元素，将实际物体抽象化，以便在图纸上准确、清 晰地表达。
化工制图第四版及答案
化工制图第四版及答案化工制图是化学工程专业的核心课程之一，它是以计算机辅助设计为基础，以化工工艺流程为依据，进行化工技术图形表达和制图的知识领域。
在工业制造和生产中，化工制图起着重要的作用，它可以帮助工程师们更加准确地设计和制造化工产品。
《化工制图》第四版是英国高等教育出版社出版的一本化工制图教材。
该教材内容系统且丰富，包含了化工技术图形表达和制图的基础知识，也包括了多种常用工艺流程图和设备图的制图方法。
本书侧重于培训学生的计算和实际技能，在阐述理论基础的同时，通过大量实例和习题让学生加深对于制图技术的掌握。
本教材有许多独特之处，例如，在传统的工艺流程图制图基础上，结合了生产和贸易等多个环节的信息编排，从而帮助学生更好地理解工程设计的全过程。
在图形处理方面，教材不仅讲解了传统的手工制图，还介绍了计算机辅助设计软件的具体应用。
此外，该教材还讲述了化工流程中诸多特殊工艺图的绘制方法，如管孔板、塔盘等图。
作为一本高质量的化工制图教材，《化工制图》第四版还配套了详细的习题解答。
各章习题由难到易分布，大部分习题都有详细的解答，针对性强，帮助学生更快掌握知识点，提高练习能力。
本教材除编排精细、内容全面之外，着重强调知识的逻辑性和应用性，是一本值得推荐的化工制图教材。
在实际应用中，化工制图教材不仅需要掌握基本的绘图技巧和规范，还需要灵活运用学习的知识，在实际设计制作中能够按照要求准确、迅速地完成各种化工技术图形表达和制图工作。
化工制图是一门实践性很强的科目，需要学习者在平时的实践操作中不断积累经验和提高技能，才能真正掌握其精髓。
因此，各位学习者在学习本教材的同时，一定要注重实践，积极参与实际设计和制图工作，不断推进自己的化工制图技能。
化工制图课件[1]
![化工制图课件[1]](https://img.taocdn.com/s3/m/31481634a36925c52cc58bd63186bceb18e8ed10.png)
PPT文档演模板
化工制图课件[1]
PPT文档演模板
化工制图课件[1]
PPT文档演模板
化工制图课件[1]
PPT文档演模板
化工制图课件[1]
➢二、焊缝的画法及标注示例
➢1、焊缝的画法：
➢1）在垂直于焊缝的剖视图或剖面图中，一 般应画出焊缝的形式并涂黑；
➢2）在视图中，焊缝可见面可用栅线（机械） 表示（栅线为细实线段，允许徒手绘制）， 也可用加粗线（2b—3b）表示可见焊缝。 但在同一图样中，只允许采用一种画法。 化工制图中可采用波纹线绘制。
PPT文档演模板
化工制图课件[1]
返 回
第四章 化工设备常用零部件简介
PPT文档演模板
化工制图课件[1]
➢本章重点：化工设备常用零部件的种类和 标记
➢化工设备的零部件按习惯上分为两类，一 类是通用零部件，一类是典型化工设备常 用零部件。
PPT文档演模板
化工制图课件[1]
➢一、化工设备通用零部件： ➢1、筒体 ➢2、封头 ➢3、支座 ➢4、法兰 ➢5、手孔与人孔 ➢6、视镜 ➢7、液面计 ➢8、补强圈
绘制。
PPT文档演模板
化工制图课件[1]
PPT文档演模板
化工制图课件[1]
PPT文档演模板
化工制图课件[1]
➢2、辅助符号：表示焊缝表面形状特征用粗 实线绘制。
PPT文档演模板
化工制图课件[1]
➢3、补充符号：补充说明焊缝的某些特征， 用粗实线绘制。
PPT文档演模板
化工制图课件[1]
PPT文档演模板
➢化工工艺图样包括化工工艺流程图、设备布 置图、管路布置图等。
PPT文档演模板
化工制图课件[1]
➢一、化工设备图样：
《化工制图第一章》课件
示意图
使用示意图表示化工过程流程，包括物料流动、 能量传递和反应发生等。
化工制图中的装置部件图示
反应器
代表化学反应器，用于混合和变化物质。
泵
用于输送液体和气体的机械设备。
蒸馏塔
用于物质分离和纯化的设备。
换热器
用于传递热量的装置，如冷却器和加热器。
化工制图中的流程图示
1
流程图
以图形方式表示复杂的化工过程，包
作用与意义
化工制图可以提供清晰的工作指导，减少误解和错误，并帮助工程师和操作人员更好地理解 和掌握工艺流程。
示意符号
在化工制图中使用各种符号和图形，如流程图、布置图和电气图，以准确传达信息并保持一 致性。
化工制图的常用绘图工具
1
传统绘图工具
使用铅笔、直尺和曲线板等传统绘图工具进行手绘制图。
2
计算机辅助制图
《化工制图第一章》PPT 课件
化工制图第一章PPT课件将引导您深入了解化工制图的重要性和应用领域。通 过介绍其概念、分类、符号规范以及绘图工具，帮助您掌握制图的基础知识。
化工制图的概念与作用
化工制图的定义
化工制图是一种通过图形表达和传递信息的技术，用于记录和交流化工过程中的装置、管道、 仪表和控制系统等细节。
流程图符号
2
括物料流动、工艺步骤和操作条件。
使用不同的图形符号和箭头表示物料
的流动方向和流程的顺序。
3
示例应用
流程图广泛应用于炼油、化学工艺、 环境工程等领域，以指导生产和操作。
化工制图中的控制系统图示
1 控制系统符号
使用各种符号和图形表示控制系统中的传感器、执行器和控制器等组件。
2 闭环控制
通过反馈信号对系统进行调整和修正，以实现所期望的控制效果。
化工制图基础
化工制图基础1. 简介化工制图是化工工程中非常重要的一环，它涉及到化工设备的设计、建造和操作。
本文将介绍化工制图的基础知识，包括化工制图的目的、常用的制图工具和符号以及制图的基本规范。
2. 化工制图的目的化工制图的主要目的是将设计师的方案转化为可视化的图纸，以便于工程师和技术人员进行设备的制造和操作。
制图能够清晰地展示设备的结构、尺寸和操作细节，为工程师提供了一个可靠的依据，同时也方便了沟通和理解。
3. 常用的制图工具化工制图可以使用多种工具进行绘制，下面是几种常用的制图工具：3.1 CAD软件计算机辅助设计（CAD）软件是现代化工制图的主要工具之一。
CAD软件可以提供丰富的绘图功能和图形库，使得绘图过程更加高效和准确。
常用的CAD软件包括AutoCAD、SolidWorks和Creo等。
3.2 手绘工具在某些情况下，手绘制图可以更加方便和快捷。
手绘工具可以包括铅笔、钢笔、尺子和曲线板等。
手绘制图可以在设计初期帮助设计师快速构思和表达设计意图。
4. 常用的制图符号化工制图中有许多常用的符号，这些符号代表了不同的设备、管道和操作。
下面列举了一些常见的制图符号：4.1 设备符号•泵：用箭头表示，箭头的方向表示液体的流向。
•锅炉：由一个长方形和三个小圆圈组成，长方形代表锅炉本体，小圆圈代表进水口、出水口和蒸汽出口。
•发酵罐：由一个圆形和一个竖线组成，圆形代表发酵罐，竖线代表罐内搅拌器。
4.2 管道符号•直线管：由一条直线表示，箭头指示流向。
•弯管：由一个弯曲的箭头表示，箭头指示流向。
•支管：由一条竖线和一个水平线组成，竖线表示主管道，水平线表示支管。
4.3 控制符号•开关：用一个圆圈和一个斜线表示，圆圈代表开关，斜线表示关闭。
•阀门：由一个长方形和一个斜线组成，长方形代表阀门本体，斜线表示阀门关闭。
5. 制图的基本规范为了保证制图的一致性和可读性，制图需要遵循一些基本的规范。
下面是几个常用的规范：5.1 标题和尺寸每张制图都应该有一个清晰的标题，以及标明比例的尺寸。
化工制图 知识点总结
化工制图知识点总结一、化工制图的基本概念1.化工制图的概念化工制图是指根据化工工艺流程、设备布置方案和设计要求，采用符号、标准和规定的编制方法，使用专门的绘图工具和绘图材料，绘制出详细、准确、清晰的图样和图表，表达化工设计成果和要求的一种技术性绘图。
2.化工制图的作用（1）传递信息：化工制图是化工设计成果的图形表现，可以直观地传递设计要求、工艺流程和设备布置等信息。
（2）沟通交流：化工制图是工程师和技术人员之间沟通交流的工具，可以使设计意图得到准确表达，并且确保实施过程中不会产生误解。
（3）指导生产：制图中所包含的信息可以指导施工和生产，保证设计方案得到准确执行。
（4）保存资料：化工制图是设计过程中的重要资料，可以作为设计和生产的依据，也方便设计实施后的检查和维护。
3.化工制图的基本原则（1）准确性：化工制图必须准确无误地表达出设计要求和设备布置的情况。
（2）规范性：化工制图必须符合相关的标准和规范，便于他人理解和使用。
（3）清晰性：化工制图必须表达清晰，图形和文字要分明、不重叠、不混淆。
（4）完整性：化工制图必须将设计要求的所有信息都表达出来，不能遗漏重要内容。
二、化工制图的内容1.化工流程图化工流程图是化工制图中最基础、最重要的一种图样，它用来表达化工生产中的生产工艺流程、设备连接和管道布置情况。
一般来说，化工流程图分为总图和详图两种。
（1）总图：总图包括整个生产流程的总体概况，用来展示生产线路的走向和设备的整体布置情况。
总图一般采用平面图，将生产设备摆放在平面上，用直线表示管道连接，方便人们快速了解整个流程的走向和设备的布置。
（2）详图：详图则是对生产流程中的具体部分进行详细的表达，包括设备的具体型号、管道的具体规格和安装方式等，用来指导实际的施工和生产。
详图一般采用正立面图、俯视图和剖面图等形式，将设备间的连接和管道的布置表现得更加清晰。
2.设备图设备图是对化工生产中所用设备的总体结构、布置和连接方式进行表达的图样。
化工制图基本规范
(3）仪表控制点
用细实线按规定的图形符号画出仪表控制点，见表。 仪表图形符号是一直径约为10mm的细实 线圆圈，用细实线连到设备轮廓线或工艺 管道的测量点上。
Ǿ10mm
3.2 工艺流程图－带控制点的工艺流程图 （3）仪表控制点(续）
仪表安装位置的图形符号
序号 安装位置
就地安装仪 表 1
(摘自HGJ/T 7-1987)
化工制图基本规范
教学要求：
1 了解化工制图基本规范；
2 了解化工流程、厂房、管道、设 备绘图要求；
3 练习化工设备和工艺绘制。
1、主要内容 一、工厂设计部分
• • • • • 化工厂设计的原则 化工厂设计的各个不同阶段及其任务 化工工艺计算 化工厂工艺布置设计(平、立面) 化工设备选型及非标设备方案设计
E0803A 干燥器 设备标注
设备代号
E 换热器 C 鼓风机、压缩机 V 容器
T 塔设备 P 泵 F 炉
3.2 工艺流程图－物料流程图
与方案流程图比：增加了以下内容。 1 、设备位号及名称下，注明一些 特性数据或参数，如塔的直径和高度、 换热器的传热面积 、设备的规格型号 等。 2 、在流程线的起始部位，物料产 生变化的设备之后、流程线的终端， 标出物料的信息，具体项目可按实际 需要增减。
AI
AR AC AT AA AIC ARA ACT
DI
DR DC DT DA DIC DRA DCT
XI
XR XC XT XA XIC XCT XCT
3.3 设备布置图
工艺流程设计所确定的全部设备，必须根据生产 工艺的要求和具体情况，在厂房建筑内外合理布置， 这就必须绘制设备布置图，绘制这类图时，技术人员 应该掌握房屋建筑的基本知识，并具备识读房屋建筑 图的初步能力。
化工制图各类图的读图方法
管道走向和标高
识别管道的走向和标高，了解管道的 空间位置和安装要求。
05
04
阀门和附件
识别阀门、法兰、弯头、三通等附件， 了解其在管道中的作用和位置。
化工制图中的其他图
05
形解读
符号和缩写在化工制图中的应用
符号
在化工制图中，特定的符号被用来表示不同的设备、管道、阀门等。例如，一个圆形符号可能代表一个泵，一个 三角形符号可能代表一个阀门。读懂这些符号是理解化工制图的基础。
列出图中所有设备的名称、位号、规格型 号等信息。
管道布置图的读图步骤
1. 阅读标题栏和图例， 了解图纸的基本信息和
符号含义。
01
3. 仔细阅读设备表和管 道表，了解设备和管道
的具体信息。
03
5. 结合工艺流程图和设 备布置图等相关图纸， 深入理解管道布置图的
内容和意义。
05
2. 浏览全图，了解管道 的整体布局和走向。
化工制图的分类和内容
分类
根据表达对象和内容的不同，化工制图可分为工艺流程图、 设备布置图、管道布置图、电气仪表图等多种类型。
内容
不同类型的化工制图包含不同的内容，例如工艺流程图主要 表达工艺流程中的物料平衡和能量平衡，设备布置图主要表 达设备的空间位置和相互关系，管道布置图主要表达管道的 走向、连接和阀门等附件的配置等。
颜色编码
颜色在化工制图中也扮演着重要角色。不同的颜色可能用于区分不同类型的管道（如水 管、气管、油管等）、设备或区域。例如，红色可能表示热水管道，蓝色表示冷水管道。
化工制图中的标注和说明解读
文字标注
图纸上的文字标注提供了关于设备、管道和其他元素的详细信息。这些信息可能包括设备名称、管道 规格、材料类型、操作条件等。仔细阅读和理解这些标注是理解化工制图的关键。
化工制图
化工制图化工制图是一门专门研究化工图样的绘制和阅读的一门课程。
化工制图与机械制图有着紧密的联系，但也具有十分明显的专业特征。
近年来，在化工部门有关单位支持下，制订了化工图样制作的若干规定，颁布了一系列的标准，发行了化工设备设计图集及化工设备技术图样要求，致使化工制图有章可循，有法可依。
一、设计文件的分类及组成1、按设计阶段分：1）初步设计文件（方案设计、设备提供轮廓图、报价格、重量）2）施工图设计文件2、按文件内容1）图样（1）总图：表示设备的全貌、组成和特性的图样；（可省）（2）装配图：表示设备的结构、尺寸各零件之间的装配和连接关系，技术特性和技术要求资料的图样；（3）部件图：表示可拆或不可拆部件的结构、尺寸，所属零部件之间的关系，技术特性和技术要求资料的图样；（4）零件图：表示零件形状、尺寸、加工、热处理及检验资料的图样；（5）表格图：用综合图表表示多个形状相同、尺寸不一的零件、部件或设备的图样；（6）管口方位图：表示化工设备管口方向位置，并说明管口与支座地脚螺栓的相对位置的简图。
管口一般采用单线条示意画法，其管口符号、大小、数量均应与装配图上管口表中的表达一致，且须写明设备名称、设备图号及该设备在工艺流程图中的位号。
管口方位图须经设备设计人员汇签。
2）技术文件：图纸目录、技术条件、计算书、说明书。
二、图样1、制图按国家标准“机械制图”及本规定。
2、图纸幅面图纸幅面应按国家标准《机械制图、图纸幅面及格式》的规定。
必要时允许A2加长其短边，加长量为0.5×420。
（GB4457.1-84）3、图样在图纸上的安排原则a. 总图或装配图一般不与零部件图画在同一张图纸上。
但对只有少数零部件的简单设备允许将零部件和装配图安排在同一张图纸上，此时图纸应不超过1号幅面，装配图安排在图纸的右方；b. 部件及其所属零件的图样，应尽可能画在同一张图纸上；c.图样中的局部放大图应尽量安排在被放大部位的附近。
化工制图工艺图要求规范
化工制图工艺图要求规范引言化工制图是化工工程中的重要环节，它用于精确描述化工工艺，方便工程实施和设备运行。
工艺图是化工制图中的一种，它主要用于描述化工过程中的设备布置和流程流动。
为了保证工艺图的可读性和一致性，本文将介绍化工制图工艺图的要求规范。
图纸规范要求纸张尺寸工艺图应使用国家标准规定的A系列纸张，常用的尺寸有A0、A1、A2、A3和A4，其中A0最大，A4最小。
选择合适的纸张尺寸可以保证图纸的清晰度和易读性。
图框和边框每张工艺图应有明确的图框和边框，图框用于装载工艺图的内容，边框则用于标注图纸的相关信息，例如图号、图名、比例尺等。
图框和边框的设计应简洁明了，便于查看。
符号使用工艺图中应使用统一的符号，便于读者理解和识别。
符号应准确、简洁明了，并符合相关行业的规定。
如果工艺图中使用了非常规的符号，需要在图例中进行说明。
比例尺工艺图中的比例尺应明确标注，以便读者了解实际尺寸和图上尺寸之间的关系。
通常情况下，比例尺可以选择1:100、1:200等常用比例尺，但对于特殊情况，可以根据实际需求确定比例尺。
工艺图绘制要求设备布置工艺图中的设备布置应准确反映实际的工艺流程和设备位置。
设备应按照实际情况进行排列，减少管道的交叉和交错。
同时，设备间的连接关系应清晰明了。
线型使用工艺图中的线型应根据不同的要求进行选择和使用。
常见的线型有实线、虚线和粗细不同的实线。
实线通常用于表示主要设备和管道，虚线用于表示辅助设备和辅助管道。
文字使用工艺图中的文字应清晰可读，大小适中。
文字应与图纸内容相关，并采用统一的字体和字号。
如果有特殊要求，例如标注特定参数或说明，可以使用不同字体或加粗处理。
标注要求工艺图中的标注应准确、简洁明了。
标注内容应包括设备名称、尺寸、编号、流体名称、流量等重要信息。
标注应放置在易于查找和识别的位置，避免遮挡其他重要内容。
总结通过本文的介绍，我们可以了解到化工制图工艺图的要求规范。
在制作工艺图时，我们应遵循纸张尺寸、图框和边框规范，使用统一的符号和比例尺，准确反映设备布置和流程流动。
化工制图
第一章化工工艺图化工制图的性质、内容和重要性按照一定的标准和规则绘制的图样：1、表达化工过程中物料的流动次序和生产操作顺序及控制方法；（流程图）2、准确描述物体在平面及空间位置的排布；（投影图）3、准确描述物体的形状、结构、尺寸大小，说明施工制造方法和检验要求。
（投影图）工程图样的作用：是指导生产的重要技术文件。
工程中所使用的机器、设备及管路都是根据图样进行加工制造和安装施工的；操作人员在操作工艺流程和设备时也要通过图样了解流程走向，设备的结构和性能。
二、制图的基本规定1、图纸幅面及格式图纸幅面第一章工艺流程图定义：工艺流程图是用来表达物料从原料到产品全部生产过程的图样。
分类：根据图样内容的深浅，工艺流程图一般可分为三类：物料平衡图(框图)物料流程图PFD（Process Flow Diagram）做什么？管道仪表流程图（Piping & Instrumentation Diagram ）PID （ P&I D）（带控制点流程图）怎么做？过程：由定性到定量、由浅入深、各专业协作、逐步完善。
重要性：工艺流程设计是化工工程设计的核心，相关专业的设计内容和条件均要满足工艺设计的要求。
一、物料平衡图定义：用来表达综合性化工企业各车间之间物料平衡关系的图样。
（一）内容与作用1、图形车间示意图、物料流程线。
2、标注车间名称、物料名称和平衡数据、原料来源、产品去向、物料流向。
3、标题栏（二）画法1、图幅可根据内容选择图幅（A1、A2），流程图均采用横放格式。
2、画法步骤（1）用细实线画出方框表示车间示意图；（2）用粗实线画出物料流程线；原料放在左边，产品放在右边；（3）在方框内标注车间名称；（4）在流程线的适当位置标注物料名称、平衡数据；标注出原料来源和产品去向；（5）物料流向用箭头表示，直接在流程线上标注；（6）填写标题栏。
年产30万吨合成氨厂总物料平衡示意图（二）方案流程图的画法1、一般规定(1)图幅和比例根据内容选择A1、A2；不要求比例，应但保持设备的相对大小协调。
化工制图基础知识
管线符号
使用规定的管线符号来表示各种管道、 阀门、管件等。
控制元件符号
使用标准的控制元件符号来表示各种 控制元件，如传感器、调节阀等。
标注
对流程图中的各个设备和元件进行标 注，包括设备名称、规格、流量等参 数。
工艺流程图的阅读与分析
了解工艺流程
分析工艺流程特点
通过阅读工艺流程图，了解整个工艺流程 的组成和相互关系。
合并相同零件
将多个相同的零件合并为一个，简化绘图，提高 绘图效率。
省略细节
对于不重要的细节，可以省略不画，简化绘图， 提高绘图效率。
04
化工制图的工艺流程图
工艺流程图的绘制方法
选择绘图软件
收集资料
收集相关的工艺流程资料、图纸、 技术参数等，以便准确绘制流程 图。
根据需要选择合适的绘图软件， 如AutoCAD、Visio等。
03
视图
从物体的不同方向投影得 到的图形。
投影法
将物体投影到平面上的方 法，分为中心投影法和平 行投影法。
视图三要素
主视图、俯视图和左视图。
第一角与第三角投影法
第一角投影法
物体处于观察者和投影面 之间，投影面与观察者之 间形成第一角。
第三角投影法
物体处于投影面之后，投 影面与观察者之间形成第 三角。
视图表达设备的结构和形状。
剖视图
剖视图用于表达设备内部结构 ，通过剖切面展示内部细节。
尺寸标注
尺寸标注用于表示设备各部分 的大小和相对位置，包括长度 、宽度、高度等。
符号标注
符号标注用于表示设备、管道 、仪表等的类型和连接方式，
如阀门、法兰、弯头等。
02
化工制图的视图与投影
视图与投影原理
《化工制图》课程标准
《化工制图》课程标准一、课程性质（一）课程定位本课程是中等职业学校化学工艺专业必修的专业基础课，本课程的功能是培养学生正确地使用绘图工具和仪器，掌握较强的绘图和读图技能。
使学生具备高素质劳动者和中高级专门人才所必需的基本理论知识和基本操作技能，初步具备解决实际问题的能力，为掌握职业技能和今后从事化学工艺类相关工作打下基础，并在教学过程中注重渗透思想教育，使学生逐渐树立起良好的职业道德观念，培养学生的辩证思维能力和开拓创新精神，培养面向生产、建设、管理和服务第一线实用的高技能型人才。
本课程应与化学基础、化学实验技术同时开设，并为后续工业电器与仪表、化工设备与机械课程打好基础。
（二）设计思路本课程立足于工作能力的培养，打破传统学科教学模式，在深入化工行业企业调查的基础上，以职业生涯成长为依据，选择生产过程典型工作技能为培养内容，按照生产流程固有的顺序，结合职业教育规律，循序渐进安排教学进程。
以零距离接触车间为指导思想，设计真实工作环境，构建讲练结合立体化教学内容，培养学生成为高素质高技能应用型人才。
本课程以"化工专业图样的绘制和识读"职业能力培养为主线，将化工制图与相关化工专业课程有机结合，适应时代发展。
培养学生的空间想象能力、图示能力、识图能力，树立贯彻国家标准的意识，形成"化工图样的绘制与识读"的工作能力，构建后续专业技术学习和工作的接口和通道。
在教学内容方面，以化工专业图样和机械图样为工作载体，将制图国家标准、投影概念及视图表达方法等知识点结合具体工作任务来学习。
本门课程的建议学时数为140学时，8学分，分2学期开设。
二、课程目标化工工程图样是化学工程技术上用来表达设计思想和进行技术交流的主要手段，常被喻为化工工程技术工作者交流技术思想的语言，正在日益成为化学工作者和应用化学工作者必须掌握的基本工具。
本化工制图课程的总目标是：通过六个大项目的学习，使学生掌握化工制图的基本知识；培养学生的团队合作能力、分工合作能力、相待信息技术的应用能力等。
