梁场养护自动喷淋系统设计方案
预制梁便携式智能喷淋养护系统施工工法(2)

预制梁便携式智能喷淋养护系统施工工法预制梁便携式智能喷淋养护系统施工工法一、前言预制梁的养护是保证梁体质量和使用寿命的关键环节。
传统的养护工艺存在施工周期长、人力投入大、效率低等问题,为了解决这些问题,开发出了预制梁便携式智能喷淋养护系统施工工法。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
二、工法特点1. 便携式:该工法采用便携式设备,实现了梁体养护的移动化和灵活性,方便在不同工程现场的应用。
2. 智能喷淋:工法配备了智能控制系统,根据梁体养护需要,自动控制喷淋水量和喷淋时间,提高养护效果。
3. 提高效率:相比传统工法,该工法施工周期短、人力投入减少,大大提高了施工效率。
4. 降低成本:采用工程机械作业,减少了人工养护的成本,降低了养护费用的支出。
三、适应范围该工法适用于各种规模的预制梁养护工程,可以应用于道路、铁路、桥梁等各种工程项目,适应性强。
四、工艺原理该工法通过智能喷淋系统,按照设计要求进行喷淋养护。
系统利用传感器实时监测梁体的温度、湿度和硬化情况,并通过智能控制系统对喷淋过程进行自动控制。
根据不同的环境条件和梁体的养护需求,调整喷淋水量和喷淋时间,以达到理想的养护效果。
五、施工工艺1. 设备安装:将智能喷淋系统设备安装在预制梁上,确保设备与梁体的稳定连接。
2. 喷淋前准备:根据设计要求,设置好喷淋参数,包括喷淋水量、喷淋时间等。
3. 喷淋操作:开启智能喷淋系统,根据实时监测的数据和设定的参数,自动进行喷淋操作。
4. 喷淋完毕:喷淋完成后,关闭系统,进行系统清洗和维护。
六、劳动组织根据工程规模和施工进度,组织合理的工作班组,包括养护设备操作人员、现场监测人员和施工人员等。
七、机具设备1. 智能喷淋系统:包括智能控制系统、喷淋装置和传感器等,能够实现自动化养护操作。
2. 搬运设备:用于安装和移动养护设备,包括吊车、叉车等。
桥梁自动喷淋养护系统施作施工工法(2)

桥梁自动喷淋养护系统施作施工工法一、前言桥梁是公路、铁路等交通运输基础设施中的重要组成部分,其承载着重要的交通任务。
为了保证桥梁的安全和使用寿命,养护工作显得尤为重要。
桥梁自动喷淋养护系统施作施工工法是一种针对桥梁养护的先进技术手段,具有诸多优势,本文将依次介绍该工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点桥梁自动喷淋养护系统施作施工工法具有以下特点:1. 自动化:通过对系统的设定和控制,喷淋养护工作能够自动进行,无需人工干预,大大提高了施工效率。
2.高效节能:在施工工艺中,系统会根据桥梁的需求进行智能调整,避免不必要的喷淋,节约水资源和能源。
3. 全覆盖:喷淋养护系统能够对桥梁表面进行全面覆盖,确保养护液均匀分布,提高养护的效果。
4. 环保:喷淋养护系统使用环保型养护液,对桥梁和周边环境无污染,保护生态环境。
5. 长期效果好:通过连续的喷淋养护,可以提高桥梁的耐久性,延长使用寿命。
三、适应范围桥梁自动喷淋养护系统适用于各类桥梁,包括公路桥梁、铁路桥梁、城市轻轨桥梁等。
无论桥梁是新建还是已经使用一段时间,该工法都能够为桥梁提供有效的养护手段。
四、工艺原理桥梁自动喷淋养护系统是基于桥梁养护的实际需求设计的。
在施工工艺中,首先需要根据桥梁的结构形式和使用环境确定喷淋养护系统的布设位置,然后对喷淋养护系统进行设计和安装。
在具体的施工过程中,根据桥梁的实际情况,喷淋养护系统会自动调整喷淋的时间、液位和喷淋强度,确保养护液均匀喷洒在桥梁表面,达到良好的养护效果。
五、施工工艺施工工艺包括以下几个阶段:设计阶段、材料准备阶段、喷淋养护系统布设阶段、系统连接和调试阶段、系统运行和监控阶段。
具体来说,施工工艺可以按照以下步骤进行:1. 设计阶段:根据桥梁的特点,确定喷淋养护系统的布设位置和喷淋要求。
2. 材料准备阶段:准备好喷淋养护系统所需的材料,包括喷淋设备、喷头、管材等。
4.预制梁体自动喷淋养护工艺

预制梁体自动喷淋养护工艺
一、预制梁体自动喷淋养护工艺试点说明
预制梁板人工洒水养护工艺,该工艺建议限制使用。
预制梁板人工洒水养护工艺主要用于工厂化施工的预制梁板生产养护,该工艺存在的问题主要表现在:人工洒水用工多,喷洒不均匀、不及时,养护效率低,影响工程质量。
本项目两个预制梁场,总预制量达到1800榀(箱梁1128榀+板梁672榀),先期采用人工洒水养护,费工、费水且养护效果满足不了生产需要。
根据此实际情况,项目部及时调整,采用“自动喷淋养护工艺”,功效得到了大大的提升,养护质量也得到了充分保障,在节省用水及用工方面也效果明显。
该工艺需在梁场建设期预埋供水管网和固定接水口,组装可简易拼装的喷淋设施,安放于梁体梁面上,打开供水阀门即可实施自动喷淋养护,养护过程可微调节喷嘴角度、位置和喷水量,可对梁体进行无死角全天候不间断养护,省时、省工,质量可以得到充分保证。
预制梁体自动喷淋养护工艺示例图
二、总结
318国道荆州段改扩建工程通过对拟定的“预制梁板人工洒水养护工艺”试点淘汰,取得了良好的社会效益和经济效益,在保证施工质量、提高施工功效、减小安全风险方面,都的到了有效论证,改进后工艺值得推广。
改进后工艺产生效益具体统计见下表:。

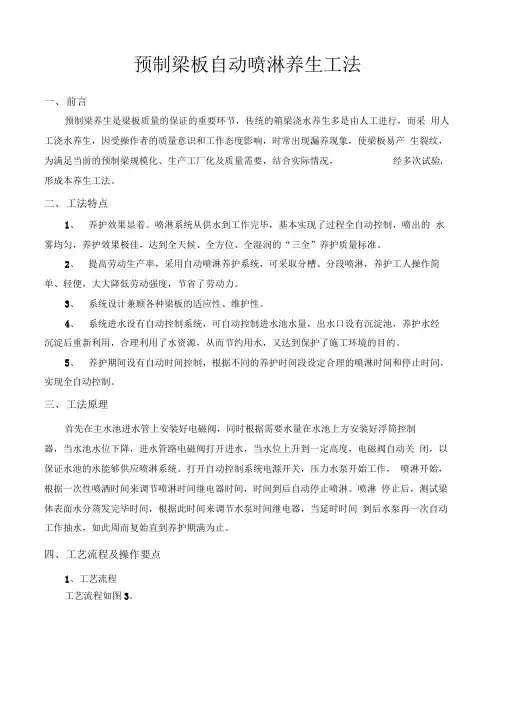

制梁场箱梁自动喷淋养生工法

预制梁板自动喷淋养生工法一、前言预制梁养生是梁板质量的保证的重要环节,传统的箱梁浇水养生多是由人工进行,而采用人工浇水养生,因受操作者的质量意识和工作态度影响,时常出现漏养现象,使梁板易产生裂纹,为满足当前的预制梁规模化、生产工厂化及质量需要,结合实际情况,经多次试验, 形成本养生工法。
二、工法特点1、养护效果显着。
喷淋系统从供水到工作完毕,基本实现了过程全自动控制,喷出的水雾均匀,养护效果极佳,达到全天候、全方位、全湿润的“三全”养护质量标准。
2、提高劳动生产率,采用自动喷淋养护系统,可采取分槽、分段喷淋,养护工人操作简单、轻便,大大降低劳动强度,节省了劳动力。
3、系统设计兼顾各种梁板的适应性、维护性。
4、系统进水设有自动控制系统,可自动控制进水池水量,出水口设有沉淀池,养护水经沉淀后重新利用,合理利用了水资源,从而节约用水,又达到保护了施工环境的目的。
5、养护期间设有自动时间控制,根据不同的养护时间段设定合理的喷淋时间和停止时间,实现全自动控制。
三、工法原理首先在主水池进水管上安装好电磁阀,同时根据需要水量在水池上方安装好浮筒控制器,当水池水位下降,进水管路电磁阀打开进水,当水位上升到一定高度,电磁阀自动关闭,以保证水池的水能够供应喷淋系统。
打开自动控制系统电源开关,压力水泵开始工作,喷淋开始,根据一次性喷洒时间来调节喷淋时间继电器时间,时间到后自动停止喷淋。
喷淋停止后,测试梁体表面水分蒸发完毕时间,根据此时间来调节水泵时间继电器,当延时时间到后水泵再一次自动工作抽水,如此周而复始直到养护期满为止。
四、工艺流程及操作要点1、工艺流程工艺流程如图3。
2、操作要点及注意事项(1)要有足够的水源保证,水的流量应满足25mV h ;同时为了满足供水的连续性,需要修建储水池,根据日产量确定,一般日产6〜10片梁修建10m i的储水池可满足。
(2)水泵要有足够的出水量及压力,以保证喷淋效果。
(3)进行时间控制,若连续不断的喷淋,一方面浪费水,另一方面不能持续保持水的压力,因此必须根据一次喷淋所需时间安装时间继电器进行控制。

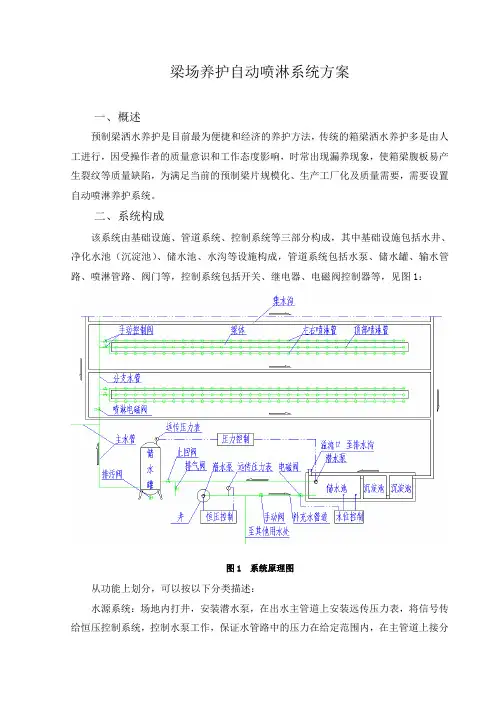

梁场养护自动喷淋系统方案

梁场养护自动喷淋系统方案一、概述预制梁洒水养护是目前最为便捷和经济的养护方法,传统的箱梁洒水养护多是由人工进行,因受操作者的质量意识和工作态度影响,时常出现漏养现象,使箱梁腹板易产生裂纹等质量缺陷,为满足当前的预制梁片规模化、生产工厂化及质量需要,需要设置自动喷淋养护系统。
二、系统构成该系统由基础设施、管道系统、控制系统等三部分构成,其中基础设施包括水井、净化水池(沉淀池)、储水池、水沟等设施构成,管道系统包括水泵、储水罐、输水管路、喷淋管路、阀门等,控制系统包括开关、继电器、电磁阀控制器等,见图1:图1 系统原理图从功能上划分,可以按以下分类描述:水源系统:场地内打井,安装潜水泵,在出水主管道上安装远传压力表,将信号传给恒压控制系统,控制水泵工作,保证水管路中的压力在给定范围内,在主管道上接分支管道,给储水池补水。
采用恒压控制的目的是为了给整个梁场可靠供水。
喷淋供水装置(无塔供水系统):该装置由潜水泵、止回阀、排气阀、压力储水罐、排污阀等构成,其中压力储水罐上安装远传压力表,将信号传递给控制系统。
该装置为喷淋管道供水,在同时喷淋的梁的数量随时变化的情况下,可以保证压力相对恒定。
喷淋管道系统:从压力储水罐出来的主管道,接到制梁区龙门吊轨道内侧,顺轨道埋设,然后再T接若干分支管道到每排制梁台座的一侧(每一排台座接一条分支管道,相当于每条分支管道覆盖7个台座),在主管道和分支管道T接点之后安装电磁阀,可以在控制系统调节调整喷淋的间歇时间,在满足养护要求的前提下,节约用水和电能,每个电磁阀的开通时间应错开,避免多个分支管道同时供水用水量过大。
分支管道在每个台座的附近位置设置阀门井,安装两个手动阀及两个出水管,其中一个出水管接左右喷淋管,另一个出水管接顶部喷淋管和梁内喷淋管(梁内一般不设)。
左右喷淋管安装喷嘴,喷出的水雾应能覆盖梁的左右两侧,包括顶板下方(见图2),因为水质达不到饮用水标准,不能使用雾化喷嘴,可以使用半雾化喷嘴或者碟形旋转喷嘴(碟形喷嘴可以自动旋转)。

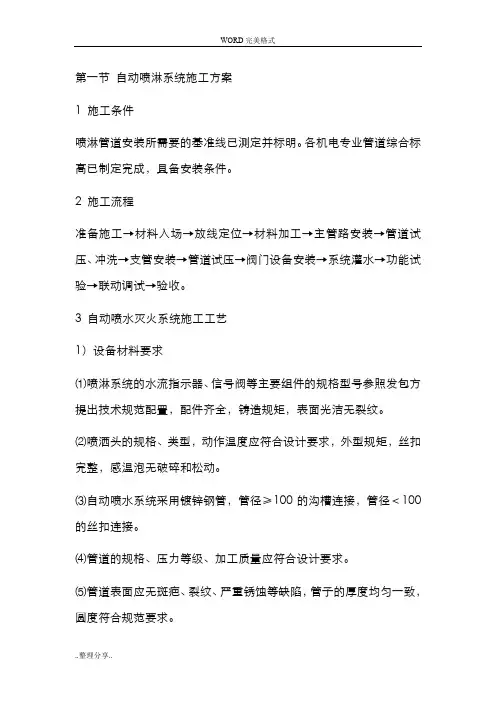

自动喷淋系统施工设计方案

第一节自动喷淋系统施工方案1 施工条件喷淋管道安装所需要的基准线已测定并标明。
各机电专业管道综合标高已制定完成,具备安装条件。
2 施工流程准备施工→材料入场→放线定位→材料加工→主管路安装→管道试压、冲洗→支管安装→管道试压→阀门设备安装→系统灌水→功能试验→联动调试→验收。
3 自动喷水灭火系统施工工艺1)设备材料要求⑴喷淋系统的水流指示器、信号阀等主要组件的规格型号参照发包方提出技术规范配置,配件齐全,铸造规矩,表面光洁无裂纹。
⑵喷洒头的规格、类型,动作温度应符合设计要求,外型规矩,丝扣完整,感温泡无破碎和松动。
⑶自动喷水系统采用镀锌钢管,管径≥100的沟槽连接,管径<100的丝扣连接。
⑷管道的规格、压力等级、加工质量应符合设计要求。
⑸管道表面应无斑疤、裂纹、严重锈蚀等缺陷,管子的厚度均匀一致,圆度符合规范要求。
⑹消防专用设备应有产品说明书、合格证、消防部门的检测报告或使用许可证;材料应有材质单和合格证。
2)安装质量标准(1)丝扣连接:A、截管应符合下列要求:a)截管宜采用锯床,不得采用砂轮切割。
当采用盘踞切割时其转速不宜大于800r/min。
b)当采用手工锯截管时,其锯面应垂直管轴心,并应加润滑剂油冷却、润滑也要用水冷却。
B、套丝应符合下列要求套丝应采用自动套丝机或手工管螺纹铰板进行;套丝及应用润滑剂油润滑;圆锥型管螺纹应符合GB/T7206的要求,并应用标准螺纹规定检验.C、管端清理加工应符合下列要求:应用细锉将金属管端的毛边修光;应采用棉回丝和毛刷清除管端和螺纹内的油,水和金属切屑;管端、管螺纹清理加工后,应进行防腐、密封处理.⑵管道沟槽安装工艺沟槽式管接头应符合国家现行的有关产品标准。
沟槽式管接头的工作压力应与管道工作压力相匹配。
应优生采用成品沟槽式涂塑管件;1)应采用机械截管,截面应垂直轴心,允许偏差为:管径不大于100mm时,偏差不大于1mm;用切管机将钢管按需要的长度切割,连接管段的长度应是管段两端口间净长度减去6~8mm断料,每个连接口之间应有3~4mm间隙并用钢印编号;用水平仪检查切口断面,确保切口断面与钢管中轴线垂直。
梁工程预制梁自动喷淋养生施工工法(工程文件)

桥梁工程预制梁自动喷淋养生施工工法1﹑前言桥梁工程施工中,采用人工洒水方式进行混凝土构件养生是最为便捷和经济的传统方法,但有时因为混凝土构件尺寸大,加之受操作者质量意识及工作态度影响,时常出现养护不到位、不彻底现象。
在天气炎热时为多片大跨径预制梁洒水养生,需要同时配备多人进行养护,否则梁表面水份蒸发过快,起不到最佳保湿养生效果。
尤其是在夜间混凝土构件缺水时,人工操作起来很难实现。
根据以往施工经验,传统的预制梁人工洒水养护效果不是很好,大部分都存在没有按规范要求使混凝土构件在养生期内始终处于湿润状态的情况,很容易出现混凝土表面收缩裂纹现象,致使混凝土强度达不到设计要求。
为满足当前预制梁生产规模化、工厂化及保证施工质量需要,通过大量而细致的工作,经过多次试验,不断总结,进而形成了桥梁工程预制梁自动喷淋养生施工工法。
2﹑工法特点2.1可行性强,养护效果好。
自动喷淋养生系统采用射程0.5-2.5m的蝶形喷头,喷嘴在水流冲击下360°不间断旋转,将养生水喷到待养护梁体的每个角落。
可以达到全天候、全湿润、无遗漏养生标准,养生效果极为显著。
采用全自动无塔供水器随时调整喷淋用水水压,以适应不同数量预制梁养生需要。
喷淋系统从供水到工作完毕,基本实现了养生过程全自动控制,养护效果极佳。
2.2劳动强度大大降低。
同等数量的预制梁,根据梁长通常需配备8~12人,而采用无塔供水自动喷淋养生系统仅需要2人安装和拆除支喷淋管道即可。
2.3劳动生产率得到很大提高。
采用自动喷淋养护系统,采取分台座轮流定时喷淋,喷淋一片梁板达到全湿润、全方位的养生质量标准按气温情况、风力情况及养护阶段仅需20~40S。
2.4成本低廉。
根据梁厂规模选择相应供水量的全自动无塔供水器即可,市场上这种设备购置费用很低,其它喷淋管道、蝶形喷头、时间继电器等价格也很便宜。
与传统人工洒水养生相比,自动喷淋养生成本低廉、工人劳动强度低,适宜工厂化预制梁厂使用。
梁场养护自动喷淋系统方案

梁场养护自动喷淋系统方案一、概述预制梁洒水养护是目前最为便捷和经济的养护方法,传统的箱梁洒水养护多是由人工进行,因受操作者的质量意识和工作态度影响,时常出现漏养现象,使箱梁腹板易产生裂纹等质量缺陷,为满足当前的预制梁片规模化、生产工厂化及质量需要,需要设置自动喷淋养护系统。
二、系统构成该系统由基础设施、管道系统、控制系统等三部分构成,其中基础设施包括水井、净化水池(沉淀池)、储水池、水沟等设施构成,管道系统包括水泵、储水罐、输水管路、喷淋管路、阀门等,控制系统包括开关、继电器、电磁阀控制器等,见图1:图1 系统原理图从功能上划分,可以按以下分类描述:水源系统:场地内打井,安装潜水泵,在出水主管道上安装远传压力表,将信号传给恒压控制系统,控制水泵工作,保证水管路中的压力在给定范围内,在主管道上接分支管道,给储水池补水。
采用恒压控制的目的是为了给整个梁场可靠供水。
喷淋供水装置(无塔供水系统):该装置由潜水泵、止回阀、排气阀、压力储水罐、排污阀等构成,其中压力储水罐上安装远传压力表,将信号传递给控制系统。
该装置为喷淋管道供水,在同时喷淋的梁的数量随时变化的情况下,可以保证压力相对恒定。
喷淋管道系统:从压力储水罐出来的主管道,接到制梁区龙门吊轨道内侧,顺轨道埋设,然后再T接若干分支管道到每排制梁台座的一侧(每一排台座接一条分支管道,相当于每条分支管道覆盖7个台座),在主管道和分支管道T接点之后安装电磁阀,可以在控制系统调节调整喷淋的间歇时间,在满足养护要求的前提下,节约用水和电能,每个电磁阀的开通时间应错开,避免多个分支管道同时供水用水量过大。
分支管道在每个台座的附近位置设置阀门井,安装两个手动阀及两个出水管,其中一个出水管接左右喷淋管,另一个出水管接顶部喷淋管和梁内喷淋管(梁内一般不设)。
左右喷淋管安装喷嘴,喷出的水雾应能覆盖梁的左右两侧,包括顶板下方(见图2),因为水质达不到饮用水标准,不能使用雾化喷嘴,可以使用半雾化喷嘴或者碟形旋转喷嘴(碟形喷嘴可以自动旋转)。
智慧工地自动喷淋系统设计方案

智慧工地自动喷淋系统设计方案智慧工地自动喷淋系统主要是为了满足工地施工过程中各种项目的水扬尘处理需求,提高施工现场的环境质量和工作效率。
下面是一个智慧工地自动喷淋系统的设计方案:1. 系统结构设计:- 喷淋设备:选择高效喷嘴和泵浦,确保喷淋效果良好且节水。
- 水源系统:连接工地的水源,通过水源管道供给喷淋系统所需的水。
- 控制系统:采用计算机控制或智能传感器控制系统,根据环境参数和施工情况自动调节喷淋设备的喷水量和喷水时间。
- 监测系统:安装空气质量监测器,实时监测施工现场的空气质量,并根据监测结果调节喷淋系统的工作状态。
- 供电系统:为喷淋设备和控制系统提供稳定的电力供应,可选择使用太阳能或UPS电源为系统提供电力。
2. 工作原理:- 根据施工现场的环境参数,例如温度、湿度、风速等,监测系统实时监测空气质量,并根据设置的阈值判断是否需要启动喷淋系统。
- 控制系统收到监测系统的信号后,自动调节喷淋设备的喷水量和喷水时间,根据实时情况调整喷淋系统的工作状态。
- 喷淋设备通过喷嘴均匀喷洒水雾,将空气中的扬尘颗粒湿润并沉降,以净化施工现场的空气质量。
3. 系统优势:- 自动化控制:智能传感器和控制系统的使用,能够实时监测环境参数并自动调节喷淋设备的工作状态,不需要人工操作。
- 高效节水:采用高效喷嘴和泵浦,保证喷淋效果良好的同时,最大限度地节约水资源的使用。
- 环境保护:通过净化空气质量,减少施工现场的扬尘颗粒排放,保护环境和施工现场的工人健康。
- 灵活可调节:根据不同的施工情况和环境要求,可以灵活调整喷淋系统的工作参数,满足不同的喷淋需求。
4. 施工现场应用:- 建筑工地:在建筑施工现场,可根据不同工序和施工区域的需要,进行有针对性的喷淋处理,提高施工效率和环境质量。
- 道路施工:在道路施工中,可以根据施工区域的扬尘情况,选择性地启动喷淋系统,减少对周围居民和交通的影响。
- 矿山工地:在矿山开采过程中,可以根据矿石破碎、运输等环节产生的扬尘情况,定期或实时启动喷淋系统进行处理。
梁场养护自动喷淋系统方案

梁场养护自动喷淋系统方案一、概述预制梁洒水养护是目前最为便捷和经济的养护方法,传统的箱梁洒水养护多是由人工进行,因受操作者的质量意识和工作态度影响,时常出现漏养现象,使箱梁腹板易产生裂纹等质量缺陷,为满足当前的预制梁片规模化、生产工厂化及质量需要,需要设置自动喷淋养护系统。
二、系统构成该系统由基础设施、管道系统、控制系统等三部分构成,其中基础设施包括水井、净化水池(沉淀池)、储水池、水沟等设施构成,管道系统包括水泵、储水罐、输水管路、喷淋管路、阀门等,控制系统包括开关、继电器、电磁阀控制器等,见图1:图1 系统原理图从功能上划分,可以按以下分类描述:水源系统:场地内打井,安装潜水泵,在出水主管道上安装远传压力表,将信号传给恒压控制系统,控制水泵工作,保证水管路中的压力在给定范围内,在主管道上接分支管道,给储水池补水。
喷淋供水装置(无塔供水系统):该装置由潜水泵、止回阀、排气阀、压力储水罐、排污阀等构成,其中压力储水罐上安装远传压力表,将信号传递给控制系统。
该装置为喷淋管道供水,在同时喷淋的梁的数量随时变化的情况下,可以保证压力相对恒定。
喷淋管道系统:从压力储水罐出来的主管道,接到制梁区龙门吊轨道内侧,顺轨道埋设,然后再T接若干分支管道到每排制梁台座的一侧(每一排台座接一条分支管道,相当于每条分支管道覆盖7个台座),在主管道和分支管道T接点之后安装电磁阀,可以在控制系统调节调整喷淋的间歇时间,在满足养护要求的前提下,节约用水和电能,每个电磁阀的开通时间应错开,避免多个分支管道同时供水用水量过大。
分支管道在每个台座的附近位置设置阀门井,安装两个手动阀及两个出水管,其中一个出水管接左右喷淋管,另一个出水管接顶部喷淋管和梁内喷淋管(梁内一般不设)。
左右喷淋管安装喷嘴,喷出的水雾应能覆盖梁的左右两侧,包括顶板下方(见图2),因为水质达不到饮用水标准,不能使用雾化喷嘴,可以使用半雾化喷嘴或者碟形旋转喷嘴(碟形喷嘴可以自动旋转)。
梁体自动喷淋养护施工工法(2)

梁体自动喷淋养护施工工法一、前言梁体自动喷淋养护施工工法是一种用于混凝土梁体的养护的工法,它通过自动喷淋系统对混凝土梁体进行水喷淋,以确保梁体养护效果良好。
该工法具有一定的特点和适应范围,在工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析等方面都有相关内容要点。
本文将对这些要点逐一进行详细介绍。
二、工法特点梁体自动喷淋养护施工工法的特点主要有以下几个方面:首先,该工法采用自动喷淋系统,能够自动控制水喷淋的时间、流量和喷淋方式,确保梁体养护的均匀性和连续性。
其次,该工法的喷淋系统可以根据实际需求进行灵活调整,满足不同梁体养护的要求。
再次,该工法使用的喷淋设备结构简单,操作方便,易于维护和管理。
最后,该工法的施工效率高,能够提高混凝土梁体的养护质量,缩短施工周期。
三、适应范围梁体自动喷淋养护施工工法适用于各类混凝土梁体的养护,尤其适用于大跨度和高度梁体的养护。
它广泛应用于桥梁、建筑物、隧道等工程中,可以有效提高梁体养护的效果,减少混凝土开裂和龟裂的风险,提高梁体的使用寿命。
四、工艺原理梁体自动喷淋养护施工工法的工艺原理主要包括施工工法与实际工程之间的联系和采取的技术措施。
施工工法主要通过自动喷淋系统将喷淋水均匀地喷洒在混凝土梁体表面,以控制梁体表面水分蒸发速度,确保梁体养护的均匀性和连续性。
技术措施包括选择合适的喷淋设备和喷淋系统参数、调整喷淋水的流量和喷淋时间、进行梁体表面的清洁和防护等。
五、施工工艺梁体自动喷淋养护施工工法的施工工艺主要包括以下几个阶段:1. 准备阶段:包括确定喷淋设备和配件、检查设备的工作状态、准备养护用水等。
2. 喷淋阶段:通过自动喷淋系统对梁体进行喷淋养护,控制喷淋时间和流量,保持梁体表面湿润。
3. 检查阶段:对梁体养护效果进行检查和评估,调整喷淋参数和喷淋设备。
4. 结束阶段:结束喷淋养护,进行梁体表面清洁和防护,记录养护过程和参数。
六、劳动组织梁体自动喷淋养护施工工法的劳动组织主要包括施工人员的组织和管理、施工队伍的调配和培训、工艺流程的安排和协调等。
智能喷淋养护工程施工方案

随着我国基础设施建设步伐的加快,预制梁场在桥梁施工中的应用越来越广泛。
夏季高温天气给梁体的养护带来了极大的挑战,传统的洒水养护方式存在诸多不足,如用水量大、养护不均、效率低下等。
为解决这些问题,提高养护质量和效率,保证预制箱梁混凝土强度,本方案提出智能喷淋养护工程施工方案。
二、工程目标1. 提高预制箱梁养护质量,确保混凝土强度;2. 降低用水量,实现水资源节约利用;3. 提高养护效率,降低人工成本;4. 实现远程控制,方便管理人员实时了解养护情况。
三、施工方案1. 系统组成智能喷淋养护系统由以下几部分组成:(1)PLC(可编程控制器)电路控制;(2)行走、喷洒、供水四大模块;(3)手机终端远程控制系统;(4)温湿度传感器、压力传感器等环境监测设备。
2. 施工步骤(1)现场勘察:对预制梁场进行现场勘察,了解梁场布局、养护区域等基本情况。
(2)系统设计:根据现场勘察结果,设计智能喷淋养护系统,包括控制系统、行走轨道、喷淋设备、供水管道等。
(3)设备安装:按照设计图纸,进行PLC电路、行走轨道、喷淋设备、供水管道等设备的安装。
(4)系统调试:完成设备安装后,对系统进行调试,确保各模块正常运行。
(5)远程控制:通过手机终端,实现远程控制喷淋养护系统,实时查看养护情况。
3. 施工注意事项(1)设备安装时,注意保持设备水平,确保喷淋效果。
(2)行走轨道安装时,确保轨道平稳,避免出现扭曲、变形等问题。
(3)供水管道安装时,注意管道接口的密封性,防止漏水。
(4)系统调试过程中,注意检查各模块的运行状态,确保系统稳定运行。
四、验收标准1. 系统运行稳定,各模块正常运行;2. 养护效果良好,混凝土强度符合要求;3. 远程控制系统运行正常,管理人员能够实时了解养护情况。
五、结论智能喷淋养护工程施工方案能够有效提高预制箱梁养护质量,降低用水量,提高养护效率,实现远程控制。
通过本方案的实施,为我国桥梁施工提供了有力保障,助力我国基础设施建设事业的可持续发展。
预制梁自动喷淋养护系统的设计与运用

建筑规划与设计
预制梁自动喷淋养护系统的设计与运用
宋晓峰
中铁二十二局哈尔滨铁路建设集团有限责任公司
摘 要:高标号混凝土预制梁采用洒水养护时,采用传统人工洒水方式效率低、湿度保持效果差、养生用水浪费量大。本文 通过工程实例系统的介绍,将自动喷淋养护系统的高效性、经济性和安全性等方面进行详细阐述,以期针对预制构件的养护问题 达到一定的效果。
3 自动喷淋系统的特点
(1)可行性强,养护效果好。自动喷淋养生系统采用恒定 压力的水源供应,在规范要求的温度、湿度条件下,通过时间 继电器控制喷淋时间,可以达到全天候、全湿润、无遗漏养生 标准,养生效果极为显著。
(2)劳动强度降低、劳动生产率得到提高。同等数量的预 制梁,根据梁长通常需配备 2~3 人,而采用自动喷淋养生系统 仅需要 1 人兼职可完成所有养护工作。采取分台座轮流定时 喷淋,喷淋一片梁板达到全湿润、全方位的养生质量标准按气 温情况、风力情况及养护阶段仅需 20S~40S。
(5)对于缺水、没有自来水的地区,经过蓄水池进行存储 水,通过水泵加到压力水箱,按照压力表设定压力值,由压力 控制器控制压力水箱的水压力,确保供水始终保持在恒压状 态。
4 自动喷淋系统的效益分析
(1)由于有了良好的养护条件,混凝上早期强度上升较 快,为后续张拉、压浆及架设等工序赢得了时间。由于养护循 环时间缩短,将会节约制梁台座和设备租用费。
2.2 温、湿度控制系统
在喷淋时间控制系统前端安装温、湿度传感器,设定好 温、湿度参数,当环境温度、湿度达到设定的规范要求值时,控 制器自动切断电源,养生系统停止工作。
2.3 喷淋时间控制系统
根据现场预制梁表面湿润程度设定喷淋间隔时间,间隔 时间一到,电磁阀自动打开,喷淋开始,喷淋终止时间一到,电 磁阀自动关闭,喷淋终止,以此循环,达到自动喷淋的目的。 对于较大梁场,同时开启所有养生水管,水压力损失过快,养 护末端压力不足,达不到养护效果。故在每个支线管道时间 继电器前端安装延时器,可以同时分出多个区域,并保证每个 时间段只有固定数量的梁在养护状态,确保养护水压力及养 护效果。
梁场养护自动喷淋系统方案

梁场养护自动喷淋系统方案一、概述预制梁洒水养护是目前最为便捷和经济的养护方法,传统的箱梁洒水养护多是由人工进行,因受操作者的质量意识和工作态度影响,时常出现漏养现象,使箱梁腹板易产生裂纹等质量缺陷,为满足当前的预制梁片规模化、生产工厂化及质量需要,需要设置自动喷淋养护系统。
二、系统构成该系统由基础设施、管道系统、控制系统等三部分构成,其中基础设施包括水井、净化水池(沉淀池)、储水池、水沟等设施构成,管道系统包括水泵、储水罐、输水管路、喷淋管路、阀门等,控制系统包括开关、继电器、电磁阀控制器等,见图1:图1 系统原理图从功能上划分,可以按以下分类描述:水源系统:场地内打井,安装潜水泵,在出水主管道上安装远传压力表,将信号传给恒压控制系统,控制水泵工作,保证水管路中的压力在给定范围内,在主管道上接分支管道,给储水池补水。
采用恒压控制的目的是为了给整个梁场可靠供水。
喷淋供水装置(无塔供水系统):该装置由潜水泵、止回阀、排气阀、压力储水罐、排污阀等构成,其中压力储水罐上安装远传压力表,将信号传递给控制系统。
该装置为喷淋管道供水,在同时喷淋的梁的数量随时变化的情况下,可以保证压力相对恒定。
喷淋管道系统:从压力储水罐出来的主管道,接到制梁区龙门吊轨道内侧,顺轨道埋设,然后再T接若干分支管道到每排制梁台座的一侧(每一排台座接一条分支管道,相当于每条分支管道覆盖7个台座),在主管道和分支管道T接点之后安装电磁阀,可以在控制系统调节调整喷淋的间歇时间,在满足养护要求的前提下,节约用水和电能,每个电磁阀的开通时间应错开,避免多个分支管道同时供水用水量过大。
分支管道在每个台座的附近位置设置阀门井,安装两个手动阀及两个出水管,其中一个出水管接左右喷淋管,另一个出水管接顶部喷淋管和梁内喷淋管(梁内一般不设)。
左右喷淋管安装喷嘴,喷出的水雾应能覆盖梁的左右两侧,包括顶板下方(见图2),因为水质达不到饮用水标准,不能使用雾化喷嘴,可以使用半雾化喷嘴或者碟形旋转喷嘴(碟形喷嘴可以自动旋转)。
大梁智能喷淋养护新方法

优点: ①养护效果好。②节省劳动力 。 ③ 养护 智能喷 水的循环利用 。 ④不 占用梁块生产场地。 ⑤ 系鳓 淋养护 8 5 1 o 0兀 温度 ≥5 o C 构件不容易损坏 。 系统 时方可使用。 缺点:①初期投入成本较大 :② 由于为创 新调 计, 没有经验 可以借鉴, 增加 系统建设难度 和冈 险: ③在北方严寒地区冬季无法使 用。 优点: ①可缩 短单块梁块生产周期 ; ②不 受温废 蒸养棚 限制;③采用蒸汽养护 ,避 免了对混凝土 的H 养护 系 7 6 4 7 2 2兀 无温度限制 刷。 统 缺点 : ①养 护棚 占用 场地面积 较大 ; ②对温 度 湿度控制要求严格 , 系统运作难度较 高; ③ 养 系统投入费用偏 高。
乏足够的粘结力 , 从而会在混凝土表面 出现片状或粉状脱落。此
外, 在 混凝 土尚未具备足够的强度时 , 水 分过 早的蒸发还会 产生 较大的收缩变形 ,出现于缩裂纹 ,影 响混凝土的耐久 性和 整体 性 。所 以混凝 土浇筑后初期阶段 的养护非常重要, 混凝土终凝后
应 立 即 进 行 养护 。
2 混凝 土养护 的重 要意义
混凝土浇捣后 , 之 所 以能 逐 渐 凝 结 硬 化 , 主要 是 因 为 水 泥 水
化 作用 的结果, 而水化作用 则需要 适当的温 度和湿度条件 , 因此 为了保证混凝土有适宜的硬化条件 , 使其强度不断增长 , 必须对 混凝土进行养护 。混凝土浇注后, 如气候炎热 、 空气干燥 , 不及 时 进行养护 , 混 凝土 中水 分会蒸发过 快, 形成脱水 现象, 会使 已形 成凝胶体的水泥颗粒不能充分水化 , 不能转化为稳 定的结晶 , 缺
管架喷 雾状水避免 了对 新浇筑混凝土 的破坏 ;④实甥 淋养护 1 o 4 8 o 0 兀 温度 ≥5 o c 了喷淋用水的循环利用。 系统 时方可使用。 缺点: ①管架安装过程 繁琐; ② 管架在拆装过萜 容易发生损坏;③管架拆装过 程中会妨碍梁 场 正常 生产作业 ; ④ 受人为影响因素较大 。
现浇箱梁喷淋养生方案

目录一、箱梁砼养护的重要性 (2)二、箱梁腹板混凝土养护难度分析 (2)三、喷淋养护系统的必要性 (3)四、喷淋养护系统施工准备 (4)1、水源选择 (4)2、场地内排水 (4)3、管线材料选择 (4)4、机具设备 (4)五、喷淋工艺及系统布置 (5)1、工艺流程 (5)2、系统布置 (5)六、质量控制 (6)七、安全要求 (7)八、环保措施 (7)九、附图 (7)现浇箱梁喷淋养生方案一、箱梁砼养护的重要性由于箱梁的承载能力大、刚度大的特点,因此现阶段箱梁广泛应用于高速公路桥梁上部结构设计中。
然而箱梁砼在硬化的过程中,对温度湿度的变化非常敏感,如果养护工作不当或不及时,混凝土表面水分散失太快,混凝土在拆模前、甚至终凝前,箱梁就会产生裂缝。
从理论上来说,混凝土拌和中80%的水是要在其化热过程中挥发掉,只有20%是水泥硬化所必需的,当这80%水分慢慢挥发的同时,水泥等便会收缩,在普通混凝土中,水泥浆的干缩率限制在90%,因而在混凝土内部经常存在着引起干缩裂缝的应力状态,而一般混凝土的抗拉强度只为整体抗压强度的1/6~1/7,如果在水化热的过程中,水分蒸发过快,这种干缩应力超过混凝土的抗拉强度时,便会产生干缩裂缝,同时混凝土内部水分蒸发过快过早,导致混凝土后期水化过程中缺水,也会影响其强度的形成。
其混凝土裂缝的产生将直接影响到梁体混凝土的强度和耐久性,甚至危及到桥梁结构的安全。
因此,箱梁混凝土在凝固养护期间,必须规范混凝土的养生工艺,以确保砼构件的质量,防止混凝土开裂。
二、箱梁腹板混凝土养护难度分析箱梁混凝土养生主要以立面养生为主,而立面养生较之平面养生其难度要大得多,其中最主要是保水难。
因现浇箱梁所处地势较高,空气流动速度很快,风速影响大,其风干效应严重,混凝土内部水分流失很快。
采用水管浇水养生的方法,水即浇即流,即浇即干,根本达不到保湿效果;挂上土工布浇水保湿,土工布虽然是湿的,但因不能很好地吸附于腹板表面,混凝土表面仍然是干的,即使在外表再包上塑料膜保湿效果也不佳;用塑料膜沿腹板表面粘附养生,利用混凝土水化热的蒸汽水来保湿,但塑料膜吸附性不强,混凝土表面与膜之间总是存在一定的孔隙,大量的蒸汽水顺着孔隙向下流走,保湿效果仍然不佳。
自动喷淋养护方案

目录1、工程概况 (1)2、桥墩自动喷淋养护施工工艺 (1)2.1、工艺特点 (1)2.2、工艺原理 (2)2.3、施工工艺流程及操作要点 (5)3、劳动组织 (7)4、材料与设备 (7)5、质量控制 (8)6、安全措施 (8)7、环保措施 (9)8、效益分析 (9)自动喷淋养护施工方案1、工程概况本标段为新建济南至青岛高速铁路(不含先期开工段)站前工程JQGTSG-02标,正线里程范围为DK1+800~DK38+028.6,线路长度36.229公里。
济南东动车运用所走行线施工里程范围为JDC1DK423+500~JD1DK426+650.56,线路长度3.15公里。
本标段桥梁共3座,总长33.64km,钻孔桩共计8506根,墩台身共计1034个。
正线区间路基总长0.745km,站场路基总长1.9km,济南东动车所路基总长3.15km。
2、墩身自动喷淋养护施工工艺2.1、工艺特点喷淋养护效果明显提高。
喷淋系统喷出覆盖混凝土养护面的水幕较为均匀,避免形成干湿循环,克服了以往墩身混凝土洒水养护不均匀的弊病,较好解决了墩身表面混凝土的开裂问题,具有施工操作灵活、方便、节水,可根据现场天气情况的变化和养护效果任意调整喷淋时间等特点。
并实现了全天候、全湿润的养护质量标准,养护质量及效果明显提高,解决了高空混凝土养护的弊病,提高了混凝土养护效率。
养护施工时安全风险明显降低。
养护系统除在安装及提升时需人工干预外,其他工作状态时不需人工干预。
极大的降低了人工高空作业时间,同时降低了养护施工时发生安全事故的机率。
节约用水量明显提升。
自动喷淋养护系统可将水柱完全喷洒,增大了水柱与墩身混凝土的流水面积,避免了人工用水管养护时水柱太粗养护面积小的缺陷,较大的节约了用水资源。
2.2、工艺原理“墩身混凝土喷淋养护”工艺原理是通过蓄水箱、高扬程水泵、时间继电器、输水管、喷淋管组成喷淋系统(如图1),蓄水箱的蓄水量能够保证连续喷淋作业条件后,设定时间继电器的时间间隔和持续时间并开动喷淋系统电源,喷淋系统进入工作状态。
桥梁工程预制梁自动喷淋养生施工工法

桥梁工程预制梁自动喷淋养生施工工法1﹑前言桥梁工程施工中,采用人工洒水方式进行混凝土构件养生是最为便捷和经济的传统方法,但有时因为混凝土构件尺寸大,加之受操作者质量意识及工作态度影响,时常出现养护不到位、不彻底现象。
在天气炎热时为多片大跨径预制梁洒水养生,需要同时配备多人进行养护,否则梁表面水份蒸发过快,起不到最佳保湿养生效果。
尤其是在夜间混凝土构件缺水时,人工操作起来很难实现。
根据以往施工经验,传统的预制梁人工洒水养护效果不是很好,大部分都存在没有按规范要求使混凝土构件在养生期内始终处于湿润状态的情况,很容易出现混凝土表面收缩裂纹现象,致使混凝土强度达不到设计要求。
为满足当前预制梁生产规模化、工厂化及保证施工质量需要,通过大量而细致的工作,经过多次试验,不断总结,进而形成了桥梁工程预制梁自动喷淋养生施工工法。
2﹑工法特点2.1可行性强,养护效果好。
自动喷淋养生系统采用射程0.5-2.5m的蝶形喷头,喷嘴在水流冲击下360°不间断旋转,将养生水喷到待养护梁体的每个角落。
可以达到全天候、全湿润、无遗漏养生标准,养生效果极为显著。
采用全自动无塔供水器随时调整喷淋用水水压,以适应不同数量预制梁养生需要。
喷淋系统从供水到工作完毕,基本实现了养生过程全自动控制,养护效果极佳。
2.2劳动强度大大降低。
同等数量的预制梁,根据梁长通常需配备8~12人,而采用无塔供水自动喷淋养生系统仅需要2人安装和拆除支喷淋管道即可。
2.3劳动生产率得到很大提高。
采用自动喷淋养护系统,采取分台座轮流定时喷淋,喷淋一片梁板达到全湿润、全方位的养生质量标准按气温情况、风力情况及养护阶段仅需20~40S。
2.4成本低廉。
根据梁厂规模选择相应供水量的全自动无塔供水器即可,市场上这种设备购置费用很低,其它喷淋管道、蝶形喷头、时间继电器等价格也很便宜。
与传统人工洒水养生相比,自动喷淋养生成本低廉、工人劳动强度低,适宜工厂化预制梁厂使用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
梁场养护自动喷淋系统方案
一、概述
预制梁洒水养护是目前最为便捷和经济的养护方法,传统的箱梁洒水养护多是由人工进行,因受操作者的质量意识和工作态度影响,时常出现漏养现象,使箱梁腹板易产生裂纹等质量缺陷,为满足当前的预制梁片规模化、生产工厂化及质量需要,需要设置自动喷淋养护系统。
二、系统构成
该系统由基础设施、管道系统、控制系统等三部分构成,其中基础设施包括水井、净化水池(沉淀池)、储水池、水沟等设施构成,管道系统包括水泵、储水罐、输水管路、喷淋管路、阀门等,控制系统包括开关、继电器、电磁阀控制器等,见图1:
图1 系统原理图
从功能上划分,可以按以下分类描述:
水源系统:场地内打井,安装潜水泵,在出水主管道上安装远传压力表,将信号传给恒压控制系统,控制水泵工作,保证水管路中的压力在给定范围内,在主管道上接分支管道,给储水池补水。
采用恒压控制的目的是为了给整个梁场可靠供水。
喷淋供水装置(无塔供水系统):该装置由潜水泵、止回阀、排气阀、压力储水罐、排污阀等构成,其中压力储水罐上安装远传压力表,将信号传递给控制系统。
该装置为喷淋管道供水,在同时喷淋的梁的数量随时变化的情况下,可以保证压力相对恒定。
喷淋管道系统:从压力储水罐出来的主管道,接到制梁区龙门吊轨道内侧,顺轨道埋设,然后再T接若干分支管道到每排制梁台座的一侧(每一排台座接一条分支管道,相当于每条分支管道覆盖7个台座),在主管道和分支管道T接点之后安装电磁阀,可以在控制系统调节调整喷淋的间歇时间,在满足养护要求的前提下,节约用水和电能,每个电磁阀的开通时间应错开,避免多个分支管道同时供水用水量过大。
分支管道在每个台座的附近位置设置阀门井,安装两个手动阀及两个出水管,其中一个出水管接左右喷淋管,另一个出水管接顶部喷淋管和梁内喷淋管(梁内一般不设)。
左右喷淋管安装喷嘴,喷出的水雾应能覆盖梁的左右两侧,包括顶板下方(见图2),因为水质达不到饮用水标准,不能使用雾化喷嘴,可以使用半雾化喷嘴或者碟形旋转喷嘴(碟形喷嘴可以自动旋转)。
顶部喷淋可以使用微喷带(先在梁顶敷设土工布),可以保证梁顶一直湿润。
图2 喷淋管设置图
水循环利用系统:喷淋后的水有一部分会流到地下,汇集到集水沟内,流到沉淀池内净化沉淀,再进入储水池并设置一个溢流口,在雨天时可以将多余的雨水排到场地排水沟内。
因为场地较大,蒸发量及渗透量较大,因此回到储水池的水不会太多,需要补水,储水池设置高低水位传感器(开关),可以控制进水管的电磁阀开关。
三、工艺流程图
0.3-0.5MP 15s(可调)
图3 工艺流程图
四、工作过程描述
1、首次工作前,先将储水池注满水,打开储水池进水管的手动阀,池内低水位传感器检测到水池水位低于正常值,经过水位控制系统打开进水管电磁阀,向水池供水,水位达到设定位置时,高水位传感器(浮球开关)给出信号,控制电磁阀关闭,停止进水;在正常使用过程中,如果储水池水量低于设定值,也会自动重复上述过程。
2、调节储水压力罐的远传压力表,下限为工作值0.3MPa,上限为安全值0.5Mpa (可根据设备及现场实际情况调整)。
3、给喷淋控制系统写入数据,调整每个支路的喷淋时间为15s,间隔时间暂定为20min,每个支路的喷淋时段应错开。
4、打开喷淋系统的控制开关,储水池内的潜水泵工作,向压力储水罐内注水,当储压罐内压力达到0.3MPa时,压力表在压力作用下向喷淋控制器提供信号,控制第一支路的电磁阀开启,喷淋开始,此时水泵仍在抽水,保持罐内压力,当达到0.5 Mpa 时,压力表指挥水泵电源断电,潜水泵停止工作。
5、喷淋15s后,自动停止喷淋(第二支路开始喷淋),然后测试梁体表面水分蒸发完毕时间(是否为20min),根据此时间再次调节控制系统的间隔时间,当间隔时间到后,再一次喷淋。
6、如果罐内压力下降0.3Mpa以下,储水池水泵再一次自动工作,像罐内注水,如此周而复始直到养护期满为止。
五、设计要点
1、储水池容量,根水量及据水井的出日产量确定,如果水井的出水量在20m3/h
以上,一般日产4~8片梁修建20m3的储水池可满足要求。
2、无塔供水系统选用市售成品,储水罐容量不低于2.5m3。
3、进行喷淋时间控制,若连续不断的喷淋,浪费水电,因此必须根据一次喷淋所需时间进行控制,以能将梁片喷湿为准调整好喷淋时间,时间一到,电磁阀自动关闭,停止喷淋。
4、进行间隔时间控制,在每次喷淋后水分还没有完全蒸发时,即砼表面的气泡内还残留少量水分,第二次喷淋又开始,确保生产的箱梁在早期能进行全湿润养护,对防止梁片产生裂纹和快速提高梁片早期强度有较大作用,这个时间间隔在不同的季节和天气下可能不一样,需要及时对控制系统进行调整。
5、分支路进行控制,一次喷淋涉及的支路水管不宜过多,因为支路越多,压力损失越大,若一次喷淋的梁片多,要保证喷淋效果,需要加大资源投入。
根据本次梁场工艺布局特点,以7片为一个支路,进行分段控制,错开工作时间。
6、为了节约用水和保证喷淋的雾化效果,要比选各种形式的喷嘴,进行优选。
7、为了减少喷淋过程中的水压损失,要确保管路密封良好、不渗不漏,从而保证喷淋效果。
8、喷雾咀的间距及高度设置,间距以能保持梁体全部湿润为宜,要根据喷头距梁体的距离和喷雾咀的“辐射”面积确定,一般间距1m左右。
9、每条制梁线的主管道直径不小于DN65,分支管道DN40,喷淋管采用DN25塑料管,热熔连接。
THANKS !!!
致力为企业和个人提供合同协议,策划案计划书,学习课件等等
打造全网一站式需求
欢迎您的下载,资料仅供参考。
