弱电工程综合布线系统入门知识
2024年弱电工程综合布线施工精华知识总结
2024年弱电工程综合布线施工精华知识总结一、引言随着科技的不断发展和应用，弱电工程的布线施工也面临着新的挑战和需求。
本文将对2024年弱电工程综合布线施工的精华知识进行总结，内容包括整体规划、布线材料选择、布线方式、安装维护等方面。
二、整体规划弱电工程的整体规划是成功实施布线施工的基础。
在规划过程中，需要考虑以下几个方面：1、需求分析：根据工程的实际需求，确定布线的范围和要求，包括网络、电话、监控、安防等弱电设备的布线需求。
2、综合布线方案：根据需求分析，制定合理的综合布线方案，包括布线的路径和布线的方式。
路径要避免与强电线路交叉，并确保布线的美观和安全。
3、预留余量：在规划布线时，要预留一定的余量，以便后续的扩展和升级。
三、布线材料选择2024年的弱电工程布线材料选择将更加注重高效、高性能和环保的特点。
以下是一些常用的布线材料：1、网络线缆：如CAT6、CAT6A、Fiber等，要选用质量好的线缆，以保证网络的稳定和传输速度。
2、电话线缆：要选用具有良好阻隔和抗干扰能力的电话线缆，确保通话质量。
3、监控线缆：要选用具有较好的视频传输性能的线缆，保证监控画面的清晰和稳定。
4、安防线缆：要选用具有可靠性和安全性能的线缆，确保安防设备的正常运行。
四、布线方式2024年的弱电工程布线方式将以高效、智能化和模块化为主要特点。
以下是一些常用的布线方式：1、集中布线：将各类弱电设备的线缆集中到一个布线间或机柜中，方便管理和维护。
2、分散布线：按功能或区域进行布线，避免不同设备之间的干扰。
3、模块化布线：采用模块化布线系统，使布线更加方便快捷，可以随着需求的变化进行灵活调整。
4、智能化布线：将布线与智能化管理系统相结合，实现自动化布线和远程监控。
五、安装维护在2024年的弱电工程布线施工中，安装和维护工作也是非常重要的一环。
以下是一些注意事项：1、合理安装：根据规划方案，合理安装线缆和设备，确保布线的牢固和稳定。
弱电工程-综合布线
案例二：智能大厦综合布线
总结词
智能、高效、安全
详细描述
智能大厦综合布线系统集成了楼宇自动化、安防监控、智能照明等多种功能，实 现了智能化的管理和运营。该系统采用高品质的线缆和设备，确保数据传输的高 速、安全和可靠，为大厦的智能化管理提供了有力支持。
案例三：数据中心综合布线
总结词
高带宽、高密度、高可靠性
设备安装
按照设备安装规范，正确安装各 个设备，确保其稳定运行。
系统调试
对整个综合布线系统进行调试， 确保各部分功能正常、协调工作。
测试与验收
测试计划制定
制定详细的测试计划，明确测试项目、标准和流程。
测试实施
按照测试计划对系统进行测试，记录测试数据和结果。
验收标准与流程
制定明确的验收标准与流程，确保系统性能达标、满 足用户需求。
根据传输介质、带宽和距 离要求，选择合适的线缆 类型，如UTP、FTP等。
线缆敷设方式
根据环境条件和施工难度， 选择明敷或暗敷，确保线 缆安全、可靠。
线缆端接标准
采用国际通用的线缆端接 标准，如T568A、T568B 等，确保连接质量。
设备安装与调试
设备选型
根据系统需求和预算，选择合适 的设备型号和品牌。
实施与测试
按照方案进行设备更新或升级，并进行全面的测试，确保系统性能 和稳定性达到预期要求。
05
综合布线系统案例分析
案例一：校园网综合布线
总结词
高效、稳定、灵活
详细描述
校园网综合布线系统采用高标准的线缆和设备，确保网络传输的高速、稳定和 可靠。同时，该系统具备高度的灵活性和可扩展性，能够满足校园内不同部门 和师生的多样化需求。
环型拓扑
2024年弱电工程综合布线施工精华知识总结
2024年弱电工程综合布线施工精华知识总结：一、弱电工程综合布线的概念和作用弱电工程综合布线是指在建筑物内进行计算机网络、电话、监控、安防、广播等各类弱电设备及系统的线缆布线工程。
它是建筑物弱电系统的基础，对于正常运行和通信设备的性能发挥具有重要作用。
二、弱电工程综合布线施工中的关键技术和要点1. 合理规划布线路径：根据建筑物结构、各类设备位置和功能需求，合理规划布线路径，确保线缆的有效布置和连接，减少线缆长度，降低信号衰减和干扰。
2. 选择合适的线缆类型：根据实际需求和技术要求，选择适用于不同设备和系统的线缆类型，包括光纤、双绞线、同轴电缆等，并确保线缆质量符合标准要求。
3. 线缆布线的安全与美观：线缆的布线应符合安全要求，如避免与强电线路交叉、避免过度弯曲、避免压迫等。
同时，布线应尽量保持美观，避免乱扎乱拉，影响整体效果。
4. 线缆连接和接头处理：线缆的连接和接头处理要精确可靠，避免信号衰减和干扰。
对于光纤线缆，应注意光纤的清洁和保护。
5. 布线路径标识和管理：对于较大规模的布线工程，应设计并设置布线路径标识，方便管理和维护，减少故障排查时间，提高维护效率。
6. 安全防护措施：对于布线过程中可能存在的安全隐患，如高空作业、电缆穿越等，必须采取相应的安全防护措施，确保施工人员和设备的安全。
7. 施工质量检测：在布线施工完成后，进行相应的质量检测，如线缆传输性能测试、阻抗测试等，确保布线质量符合技术要求。
三、弱电工程综合布线施工的注意事项1. 严格遵守相关规范和施工标准。
2. 结合实际需要合理布局设备位置和布线路径。
3. 选择合适的线缆类型和规格。
4. 严格控制施工质量，减少成本和故障率。
5. 施工过程中与其他工种和设备进行有效沟通协调。
6. 做好施工前的安全准备和风险评估。
7. 做好施工记录和文档整理，便于后期运维和维护。
四、发展趋势和展望随着科技的不断进步和信息化的推进，弱电工程综合布线施工将面临更多挑战和机遇。
8.26135条综合布线系统专业术语,弱电人必备的知识
前言：大家好，我是薛哥。
综合布线系统是各个弱电系统的基础，所以说综合布线系统方面的知识一定要学会，今天分享135条综合布线系统专业知识，收藏起来吧正文：1、1000BASE-T：当前的一种局域网标准，用于在5类以上级别双绞线电缆上执行1000 Mbps以太网，另请见千兆以太网。
2、100BASE-T：100Mbps以太网的双绞线版本，需要5类以上的双绞线电缆3、10BASE2：又称"细缆网络"。
基于细(RG58)同轴电缆的10 Mbps以太网。
4、10BASE5：又称"粗缆网络"。
基于粗同轴电缆的10 Mbps 以太网。
5、10BASE-T：基于双绞线（3类和以上级别）的10 Mbps 以太网。
6、110 连接器：一种常用的绝缘位移连接器(IDC)，采用模块插座、配线架和交叉连接。
7、3270 (IBM)：一种大型计算机。
起初在RG62同轴电缆上运行，现在一般在非屏蔽双绞线上运行。
8、66 Block：一种传统的交叉连接系统，功能与AMP 110Connect XC类似。
9、AS/400 (IBM)：一种中型计算机系统。
起初在双轴电缆上运行。
现在一般利用介质均衡转换器在非屏蔽双绞线上运行。
10、衰减：信号在通过布线系统时损失的能量。
11、背板：指固定在电信机柜壁上的胶合板。
用于安装交叉连接。
12、主干电缆：建筑物各楼层或一个园区内各建筑物之间的连接电缆。
13、均衡转换器：一种用于同轴或双轴电缆设备与双绞线电缆连接的转换器14、BNC：一种同轴电缆连接器。
15、3类：双绞线电缆、连接器和系统性能的一个等级。
规定适用于10 Mbps速率以下的16Mhz语音和数据应用。
16、5类：双绞线电缆、连接器和系统性能的一个等级。
规定适用于155 Mbps(或者1000 Mbps)速率以下的100Mhz 语音和数据应用。
17、5e类：又称超5类。
双绞线电缆、连接器和系统性能的一个等级。
2024年弱电工程综合布线施工精华知识总结
2024年弱电工程综合布线施工精华知识总结随着科技的发展，弱电工程在现代建筑中扮演着越来越重要的角色。
弱电工程是指在建筑物中进行电话、网络、电视、监控等相关设备的布线工作。
____年，弱电工程综合布线施工的精华知识将会涉及以下几个方面。
一、规划设计在进行弱电工程综合布线施工之前，规划设计是至关重要的一步。
这涉及到建筑物的结构、用途、需求等因素的综合考虑。
在规划设计阶段，需要明确各种弱电设备的布置位置、布线路径、电缆类型和容量等。
同时，还需要根据不同设备的需求，进行合理的安全防护设计。
二、电缆敷设和连接电缆敷设和连接是弱电工程综合布线施工的核心环节。
在敷设电缆时，需要注意减少弯曲、扭曲和拉力对电缆造成的损害，避免电缆表面受到损伤。
同时还需要保证电缆的接地良好，以减少电磁干扰和火灾等安全隐患。
在进行连接时，需要采用标准化的接口和插座，确保设备之间的通信和传输正常。
三、防护措施弱电工程综合布线施工应该配备适当的防护措施，以确保布线系统的安全和稳定运行。
例如，在电缆走线过程中，应该采用金属或塑料护套管进行保护，避免电缆受到机械损伤。
同时，在需要穿越墙壁、地板或其他隔离物时，应该采用耐火、耐压的专用通道和穿墙套管，确保电缆的安全穿越。
四、标准化施工弱电工程综合布线施工需要遵循一系列的标准和规范，以确保系统的可靠性和稳定性。
例如，应该使用符合国家标准的电缆和设备，避免使用低质量和假冒伪劣产品。
同时，需要采用标准化的施工工艺和流程，确保施工的一致性和可追溯性。
五、测试和验收在弱电工程综合布线施工完成后，需要进行测试和验收。
这包括对电缆的走线、连接和电参数进行测试，以确保系统的性能符合设计要求。
同时，还需要进行模拟实验和应急演练，测试布线系统的稳定性和可靠性。
只有通过测试和验收后，才能保证弱电工程的质量和可用性。
总结起来，____年弱电工程综合布线施工的精华知识包括规划设计、电缆敷设和连接、防护措施、标准化施工以及测试和验收等方面。
弱电新人必学的综合布线系统基础知识
弱电新人必学的综合布线系统基础知识工作区子系统工作区子系统由终端设备连接到信息插座之间的设备组成。
包括：信息插座、插座盒、连接跳线和适配器组成。
水平区子系统水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。
水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。
管理子系统管理子系统设置在楼层分配线设备的房间内。
管理间子系统应由交接间的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。
管理子系统应采用单点管理双交接。
垂直干线子系统通常是由主设备间（如计算机房、程控交换机房）提供建筑中最重要的铜线或光纤线主干线路，是整个大楼的信息交通枢纽。
一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。
设备间子系统设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。
设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
建筑群子系统建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。
它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设备。
常用名词：1、应用系统：应采用某种方式传输信息的系统，这个系统能在综合布线上正常运行。
2、线缆：线缆是指与信息技术设备相连的电缆、光缆及各种软电缆。
3、综合布线：综合布线是由线缆及相关连接硬件组成的信息传输通道，它能支持多种应用系统。
综合布线中不包括应用系统中的各种终端设备和转换装置。
4、建筑群、园区：一个或多个建筑物构成的区域。
例如：学校、工厂、机场、小区或军事基地等。
5、建筑群干线电缆、光缆：在建筑群内，连接建筑群配线架与建筑物配线架的电缆、光缆。
这种电缆、光缆还可用来直接连接不同建筑物间的建筑物配线架。
弱电工程综合布线系统基础知识培训
综合布线标准介绍
2.欧洲标准—EN50173 英国、法国、德国等国联合于1995年7月制定了欧洲标准。 （EN 50173），供欧洲一些国家使用。 主要内容：制订屏蔽系统的标准。
综合布线标准介绍 3.国际标准ISO/IEC11801(信息技术-用户通用布线系统） 国际标准化组织/国际电工技术委员会，1995年7月正式公 布《ISO/IEC 11801：1995（E）信息技术—用户建筑物综合 布线》。内容： 综合布线的结构及最低配置 器具要求 各种电缆线的性能要求 一致性要求及检测程序 .
综合布线选型原则 2010综合布线十大品牌：康普、美国西蒙、施耐德电气、德 特威勒、耐克森、MOLEX、南京普天、美国立维腾、成都 人唐线缆、罗森伯格） 这些产品都提供了15年（甚至２５年）的质量保证体系和有 关产品系列设计指南和验收方法。选择布线产品时，要注 意： • 电气特性、机构特性及568可靠性指标。 • 选择一致性的、高性能的布线材料，千万不要选用多家产 品，否则可靠性得不到保证。
综合布线布线的定义
• 综合布线的定义：
（1）是通信电缆、光缆、各种软电缆及有关连接硬件构成 的通用布线系统,它能支持多种应用系统； （2）综合布线是一个模块化的、灵活性极高的建筑物内或 建筑物之间的信息传输通道，它能支持多种应用系统，是 “建筑物内的信息高速公路”。 （3）即使用户尚未确定具体的应用系统，也可进行布线系 统的设计和安装； （4）综合布线系统中不包括应用的各种设备。
综合布线系统的特点
（3）便于今后扩建和维护管理 综合布线系统的网络结构一般采用星型结构，各条线路 自成独立系统，在改建或扩建时互相不会影响。综合布 线系统的所有布线部件采用积木式的标准件和模块化设 计。因此，部件容易更换，便于排除障碍，且采用集中 管理方式，有利于分析、检查、测试和维修，节约维护 费用和提高工作效率。
弱电系统综合布线施工基础知识
弱电系统综合布线施工基础知识弱电系统是现代建筑物内的综合系统工程。
它包括与大楼内建筑体、变配电、供气、照明等设施有关的安全防范系统、有线电视系统、结构化综合布线系统、安保监控系统等。
大楼弱电系统对建筑物来说是一个整体，从管理、控制机房、弱电管道到各个信息点或控制点都有相关的路由。
这些路由要按一定的规律，合理有序、有机地通过弱电系统的综合管路安置在大楼内。
综合管路系统的设计，可以合理地建立弱电系统的公共通道。
室外管线一般采用弱电电缆直埋方式。
弱电电缆直接埋地敷设挖沟与强电电缆敷设要求相同，但其挖掘深度不应小于弱电管道的最小允许埋设深度，参见下表：弱电管道的最小允许埋深表管种管顶至路面或路基面的最小净距（m）人行道车行道混凝土管0.5 0.7PVC管0.5 0.7镀锌钢管0.2 0.4石棉水泥管0.5 0.7 弱电电缆防干扰要求很高，因此，弱电电缆直埋时与其他地下管线和建筑物不应小于允许的净距，如下表所示：弱电电缆直埋时与地下管线和建筑物的最小净距表其他地下管线和建筑物的名称最小平行间距（m）最小交叉间距（m）给水管75～150mm 0.50.5 200~400mm 1400mm以上 1.5排水管 1 0.5 热力管10 0.5 煤气管0.8MPa以下 1 0.5 电力电缆3.5KV以下0.5 0.5 建筑物的散水边缘0.5建筑物（无散水时） 1绿化树木0.75排水沟0.8 0.5进户管线设计进户管线有两种方式：地下进户和外墙进户。
地下进户方式：这种方式时为了美观要求而将管线转入地下。
根据建筑物是否设有地下层，地下进户管线又分为两种敷设形式。
第一种是建筑物设有地下层，地下进户管直接进入地下层，采用的是直进户管。
地下进户管应埋出建筑物散水坡外1m以上，户外埋设深度在自然地坪下0.8m。
当进线电缆数较多时，建筑物户外应设人孔。
外墙进户方式这种方式是在建筑物机房层和服务室的配线设备间或配线箱内。
进户管应呈内高外低倾斜状，并作防水弯头，以防雨水进入管中。
5.3最全面的弱电综合布线系统培训资料
超五类非屏蔽一体式水晶头：
超六类非屏蔽分体式水晶头：
RJ-45水晶头 RJ-45接头：每条双绞线两头通过安装RJ-45连接器（俗称 水晶头）与网卡和集线器（或交换机）相连。 RJ-45插头是一种只能沿固定方向插入并自动防止脱落的 塑料接头，双绞线的两端必须都安装这种RJ-45插头，以 便插在网卡（NIC）、集线器（Hub）或交换机（Switch） 的RJ-45接口上，进行网络通讯。
➢1.1、工作区子系统
• 工作区指从由水平系统而来的 用户信息插座延伸至数据终端设 备的连接线缆和适配器组成。工 作区的UTP/FTP跳线为软线 （Patch Cable）材料，即双绞线 的芯线为多股细铜丝，最大长度 不能超过5M。
➢1.2、工作区子系统常用设备
RJ45水晶头分为非屏一体式，非屏分体式，屏蔽一体， 屏蔽分体
➢ 6、建筑群子系统
由二个及以上建筑物的数据、电话、视频系统电缆组成建筑群子系统。包括设备间子系统配线设备、室
外线缆等。可能的路由：架空电缆、、地下管道穿电缆。
架空电缆
架空电缆通常穿入建筑物外墙上的U形钢保护 套，然后向下(或向上)延伸，从电缆孔进入建筑 物内部，电缆入口的孔径一般为50mm，建筑物到 最近处的电线杆通常相距应小于30m。
➢2.1、水平子系统常用设备
双绞线： 目前，双绞线可分为非屏蔽双绞线（UTP：Unshilded Twisted Pair）和屏蔽双绞线（STP：Shielded Twisted Pair）
1、屏蔽双绞线 根据屏蔽方式的不同，屏蔽双绞线又分为两类，即STP（Shielded Twicted-Pair）和FTP（Foil Twisted-Pair）。STP是指每条线都有各自屏 蔽层的屏蔽双绞线，而FTP则是采用整体屏蔽的屏蔽双绞线需要注意 的是，屏蔽只在整个电缆均有屏蔽装置，并且两端正确接地的情况下 才起作用。所以，要求整个系统全部是屏蔽器件，包括电缆、插座、 水晶头和配线架等，同时建筑物需要有良好的地线系统。 屏蔽双绞线电缆的外层由铝泊包裹，以减小幅射，但并不能完全消除 辐射。屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。 类似于同轴电缆，它必须配有支持屏蔽功能的特殊连结器和相应的安 装技术。但它有较高的传输速率，100米内可达到155Mbps。
2024年弱电工程综合布线施工精华知识总结
2024年弱电工程综合布线施工精华知识总结一、综合布线施工概述综合布线是将弱电系统中的不同分支线路统一布设在一个通道内，以实现数据、语音、视频等多种信号的传输。
它是建筑物内部通信设备的基础建设，对于现代化办公、住宅环境的建立和提高提供了有力的保障。
综合布线施工的重点在于设计、材料选择、施工过程和验收等各个环节的把握。
二、综合布线施工前期准备1. 设计阶段：确定弱电系统的需求，包括数据、语音、视频传输的类型和数量，以及接口类型和布置方式等。
2. 材料选择：选择适合具体场景的弱电设备，包括网线、光纤、设备支架等。
3. 材料预订：根据设计方案，提前预订所需的材料，以确保施工过程的顺利进行。
4. 动力施工准备：布线前需要与动力施工方沟通，确定共用的通道和设备间。
三、综合布线施工的基本流程1. 开槽和铺管：根据布线方案，使用电刨、开槽机等工具开槽，铺设管道，将弱电线缆引入管道。
2. 弱电线缆布线：根据设计方案，将弱电线缆从起始点引入管道，沿着预定的路径进行布线。
3. 弱电设备安装：根据布线方案，将各种弱电设备（如交换机、路由器、配线架等）安装在预留位置上。
4. 终端设备连接：将终端设备（如电脑、电话等）通过网线、光纤等连接到交换机、配线架上。
5. 验收测试：使用专业测试设备对布线的质量进行检测，包括信号强度、传输速度等方面的测试。
6. 杂物清理：清理施工过程中产生的杂物和垃圾，保持施工现场的整洁。
四、综合布线施工的注意事项1. 安全第一：施工过程中要注意工作场所的安全，做好防护措施，避免人员和设备受到损害。
2. 施工质量：严格按照设计方案进行施工，做好线缆标识和布线记录，确保布线质量和后期维护。
3. 材料使用：选择合格的弱电设备和材料，确保其符合相关标准，并严格按照要求进行使用。
4. 环境保护：注意施工对环境的影响，做好施工现场的清理工作，避免对环境造成污染。
5. 工期控制：合理安排施工工期，做好施工计划和进度管理，确保项目能够按时完工。
综合布线系统基础知识点
综合布线系统基础知识点1、综合布线系统（PDS）是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。
综合布线系统具有先进性、开放性、兼容性、可靠性、灵活性和经济性 6 个特点。
综合布线系统可分为6个独立的系统（模块）：（1）工作区子系统：概念：工作区子系统是指从由水平子系统的信息插座到用户终端设备之间的连接。
组成：1、工作区的信息模块（UTP/FTP）2、面板（单口/双口墙装86型面板、光纤面板、地插）3、跳线（UTP/FTP软跳线，双工光纤跳线，电话跳线）——最大长度不超过5米。
（2）水平干线子系统：概念：将双绞线从楼层配线间的配线架连接到各用户工作区的信息插座上。
组成：1、水平连接双绞线（超五类/六类/屏蔽/非屏蔽）（PVC管、金属管、桥架、直线槽等）。
2、水平光缆（常用2芯。
4芯）。
注：水平双绞线的长度不超过90米。
（3）管理间子系统，它是连接垂直干线子系统和水平干线子系统的设备，其主要设备是配线架、交换机和机柜、电源组成。
——楼层间配线间（4）垂直干线子系统:概念：通过主干线缆将主设备与各楼层配线间系统连接起来。
组成：光纤（单模/多模）、大对数电缆。
（5）设备间子系统也称设备子系统。
设备间子系统由电缆、连接器和相关支撑硬件组成。
它把各种公共系统设备的多种不同设备互连起来，其中包括邮电部门的光缆、同轴电缆、程控交换机等。
——中心机房（6）楼宇（建筑群）子系统也称校园子系统，它是将一个建筑物中的电缆延伸到另一个建筑物的通信设备和装置，通常是由光缆和相应设备组成。
综合布线系统的作用就是以满足所有通信、电力设备在现在和将来布线需求为主要目标，而发展起来的一种整体并开放的配线系统，它不仅能为大楼提供电讯服务；还能够提供通信网络服务，安全报警服务，监控管理服务，是大楼实现通信自动化、办公自动化和大楼自动化的基础。
用模块化设计，易于配线上的扩充和重新配置，在物理结构上，采用分级的星型分布，以利于数据的采集及信息的传递。
弱电工程综合布线施工知识,拿走不谢!
弱电工程综合布线施工知识，拿走不谢！综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部相连接。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线系统由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。
这些部件可用来构建各种子系统，它们都有各自的具体用途。
综合布线系统大致可以分为七个部分，分别是：工作区；配线子系统；干线子系统；建筑群子系统；设备间；进线间与管理。
实际上布线工作中要遵循一定的规律，此规律不仅体现于结构化布线工程实施所要遵循的相关规范和标准，还需要符合在工程中摸索出来的许多经验和教训。
综合布线作为已经成熟的行业，在经历了大量实践的基础上积累了许多可以借鉴的实用经验。
布线过程管理混乱、工艺落后、技术陈旧，都会给施工单位本身带来工程质量、成本和进度上的不足。
使用先进规范的施工操作规程是企业取得效益和立足市场的必由之路。
一、工程应用综合布线工程一般步骤调研—方案设计—土建施工—技术安装—信息点测试—文档整理—维护。
（1）调研：主要任务是询问客户网络需求，现场勘察建筑，根据建筑平面图等资料去结算线材的用量，信息插座的数目和机柜定位、数量，做出综合布线调研报告；（2）布线方案设计：根据前期勘察数据做出布线材料预算表、工程进度安排表；（3）土建施工：协调施工队与业主进行职责商谈，提出布线许可，主要是钻孔、走线、信息插座定位、机柜定位、做线标识；（4）技术安装：主要是打信息模块，打配线架、机柜内部安装；（5）信息点测试：一般测试，采用12点测试仪，单人可以进行，效率较高，主要测试通断情况，可打印出详细的测试报告；（6）文档管理：最终要提供交给客户的竣工报告（材料实际用量表、测试报告、楼层（楼群）配线表，为日后维护提供数据依据；（7）维护：当线路出现故障时，快速进行响应。
弱电工程综合布线施工精华知识总结
弱电工程综合布线施工精华知识总结弱电工程综合布线施工是一项重要的工作，涉及到电讯设备、电缆线路的安装、连接和调试等多个环节。
下面我将从几个关键方面介绍弱电工程综合布线施工的精华知识。
一、需求分析与规划在进行弱电工程综合布线施工之前，首先需要进行一次全面的需求分析与规划。
需求分析包括对建筑结构、业务需求、系统功能等方面进行了解，规划包括弱电设备与线路的位置、布线路径、以及施工过程中的各种约束条件等。
只有对需求进行全面的分析和规划，才能确保布线施工的顺利进行。
二、设计与选材根据需求分析与规划的结果，进行弱电综合布线的设计。
设计中，需要确定每个设备的位置与数量，以及各种线缆的引入和出口。
同时，要根据需要选用适合的电缆材料、接头、插座等。
选材时，需要考虑到弱电设备的类型、信号传输距离、环境条件等因素，选择性能与可靠性较高的材料。
三、线路布置与处理线路布置是整个施工过程中最关键的环节之一。
在进行线路布置时，需要准确计算长度、确定线缆的转角与路线，并保持线路的合理紧凑。
在线缆走线过程中，要避免与强电线路和磁场干扰源交叉，并且在需要穿越墙壁、天花板和地板时，需要进行合适的处理，以保证线路的安全性和美观度。
四、线缆敷设与连接在进行线缆敷设时，要保证线缆的正确连接和稳固固定，同时注意保护线缆的外皮，防止损坏。
对于不同类型的线缆，采用不同的敷设方法和连接方式。
一般情况下，可以使用电缆槽、电缆桥架等设施进行敷设，并采用绝缘套管、接线盒等连接方式。
在进行连接时，要保证接口的稳定性和可靠性，避免接头的松动、接触不良等问题。
五、设备与线缆调试在完成线缆的敷设和连接后，需要对弱电设备和线缆进行调试。
首先，要进行电气性能测试，包括测试电缆的电阻、绝缘电阻等指标。
接着，要进行信号传输测试，验证设备之间的通讯能力和稳定性。
在调试过程中，要注意与其他设备的协调与兼容，确保整个系统的正常运行。
六、安全与管理弱电工程综合布线施工中的安全与管理是一项非常重要的任务。
弱电工程综合布线系统精华知识【最新版】
弱电工程综合布线系统精华知识1. 要确认电缆的拉力当电缆在两个终端有多余时，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。
电缆的接头处反缠绕开的线段距离不应超过2厘米。
过长会引起较大的近端串扰。
在进行认证测试的时候，NEXT 近端串扰就无法通过了。
在接头处，电缆的外保护层需要压在接头中而不能在接头外。
因为当电缆受到外界的拉力时受力的是整个电缆，否则受力的是电缆和接头连接的金属部分，会使接头和模块之间端接不牢靠。
在电缆接线施工时，电缆的拉力是有一定限制的，一般为9公斤左右。
请和电缆的供应商确认其拉力，过大的拉力会破坏电缆对绞的匀称性。
2. 打线技巧要规范有些施工工人在做条线的时候，并不是按照568A或者568B的打线技巧进行打线的，而是按照1、2线对打白色和橙色，3、4线对打白色和绿色，5、6线对打白色和蓝色，7、8线对打白色和棕色，这样的条线在施工的过程中是能够保证线路畅通的，但是它的线路指标却是很差的，特别是近端串扰指标特别差，会导致严重的信号泄漏，造成上网困难和间接性中断。
因此，项目经理一定要提醒制作工人不要犯这样的错误。
3. 抗干扰有方案在综合布线系统中，水平线缆的管路尽量采用钢管，主干线缆的敷设尽量采用桥架，然后在施工的过程中，做好钢管与钢管之间、钢管与桥架之间、桥架与桥架之间的接地跨接工作。
这样的管路，我们再将非屏蔽线缆和大对数线缆敷设其中，可起到有效的屏蔽作用，减少外界干扰对综合布线系统信号传输的影响，弥补非屏蔽布线系统的不足。
4. 线槽最好安装在吊顶内在安装线槽时应多方考虑，尽量将线槽安装在走廊的吊顶内，并且去各房间的支管应适当集中至检修孔附近，便于维护。
集中布线施工要赶在走廊吊顶前即可，不仅减少布线工时，还利于已穿线缆的保护，不影响房内装修。
一般走廊处于中间位置，布线的平均距离最短，节约线缆费用，提高综合布线的性能(线越短传输的品质越高)，尽量避免线槽进入房间，否则，不仅费线，而且影响房间装修，不利于以后的维护。
综合布线系统基础知识及施工要点
综合布线系统基础知识及施工要点一、综合布线是什么？所谓综合布线系统，就是一套用于建筑物内或建筑物群之间的、模块化的、灵活性极高的信息传输通道，是一个支持语音、图形、影像等各种信息传输的布线系统。
它能够实现多产品的兼容，模块化更新、拓展和重组，既满足了用户对现代化系统的要求又节约了维护成本。
综合布线一般采用高品质标准材料，统一进行规划设计，采用标准化的组合压接方式组成一套完整的布线系统，所以综合布线系统是现代化互联智能控制系统的重要组成部分，是互联网络的基础。
二、综合布线系统的组成综合布线系统采用是开放式的星型拓扑结构，在该结构中各个分支的子系统都是相对独立的作业单元。
综合布线系统由六个子系统组成：工作区子系统、水平区干线子系统、管理间子系统、垂直干线子系统、设备间子系统和建筑群子系统。
综合布线系统一般由几种不同功能的部件组成，包括传输介质（非屏蔽双绞线、大对数电缆和光纤等）、设备连接硬件（如配线架、连接转换器、适配器、标准信息插座、插头等）以及相适应的电器保护设备等。
这些部件构成各种不同功能子系统，它们都有各自的具体职能，采用通用标准建设，这样就易于整个系统的构建，而且可以根据实际需求变化不断完善升级。
随着现代技术的发展，智能化设备对互联网络的依赖越来越严重，人们对综合布线的意识和要求不断提高，相信综合布线技术的开放性、可靠性和兼容性会进一步提高。
1.工作区子系统（Work Location )工作区子系统主要负责完成各个信息点与设备终端的匹配与连接。
该系统主要包括机房内各服务器分布下来的面板及信息插座（FD-TO)、连接信息插座和终端设备的跳线和适配器等非有源配件。
其中，现代化的信息插座都应该支持多种多媒体设备，包括计算机、电话、数据终端和显示器等（为这些设备预留的相关物理接口可以统称成为信息点，有时具体来讲信息点可以指代计算机，语点可以指代电话机）。
其中双绞线可分为屏蔽双绞线与非屏蔽双绞线（UTP)，大多数局域网采用非屏蔽双绞线作为局域网内传输介质来组网，网线则由一定距离长度的双绞线与RJ45头（俗称“水晶头”的一种，为塑料接头）组成。
弱电工程综合布线系统课程全面讲解
弱电工程综合布线系统课程全面讲解工作区子系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。
水平子系统(配线子系统 )水平子系统提供楼层配间至用户工作区的通信干线和端接设施。
水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线(UTP)，也可以根据需要选择光缆。
端接设施主要是相应通信设备和线路连接插座。
管理区子系统管理区也称为管理子系统。
在结构化布线系统中，管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内，包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分)垂直干线子系统(干线子系统)通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内。
垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备，进行网络管理的场所。
对于综合布线工程设计，设备间主要安装建筑物配线设备(BD)。
语音通信设备、计算机网络设备、引入设备等可装在一起。
由配线设备、建筑物之间的干线电缆或光缆，跳线等组成。
在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：(1)系统成本原因(2)带宽原因(3)行业限制(4)不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范• GB 50312-2007 综合布线工程验收规范5.2.2 综合布线系统结构5.2.3 综合布线的网络结构5.2.4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。
综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD-BD共用楼层配线间结构4 建筑群FD-BD-CD结构5.2.6 子系统线缆长度1)A+B+E≤10m 水平子系统中工作区电缆(光缆)、设备线缆和接插线或跳线的总长度。
弱电综合布线基础PPT课件
北京恒信时代集团
23.09.2020
北京恒信时代集团
23.09.2020
7
各自系统之间的关系? 如图一所示：
三楼
水平子系统
管理间子系统
接线架
H ub
干线子系统
信息插座
工作区子系统
T e le p h o n e PC
一楼
设备间子系统
接线架
R o u te r
交换机
PC
建筑群子系统
北京恒信时代集团
23.09.2020
8
工作区子系统的设计
• 工作区子系统由终端设备 连接到信息插座的跳线组 成。它包括信息插座、信 息模块和连接所需的跳线。
Work Area
北京恒信时代集团
23.09.2020
9
水平子系统设计
• 水平子系统指从楼层配线间至 工作区用户信息插座。由用户 信息插座、水平电缆、配线设 备等组成。
Horizontal
北京恒信时代集团
23.09.2020
10
系统布置－平面图
A0414
VD VD
V D A04013 VD V D A04012 VD
VD V D A04011
A0410 V D VD
23.09.2020
VD VD A0401 V D V D A0402
VD V D A0403
VD A0404 V D
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电工程综合布线系统入门知识
前言：
过年好，今天是大年初二，好好过年，好好学习。
新年快乐！
综合布线系统可划分成六个部分，其中三个子系统：配线（水平）子系统；干线（垂直）子系统；建筑群子系统；外加三个部分：工作区、设备间、管理。

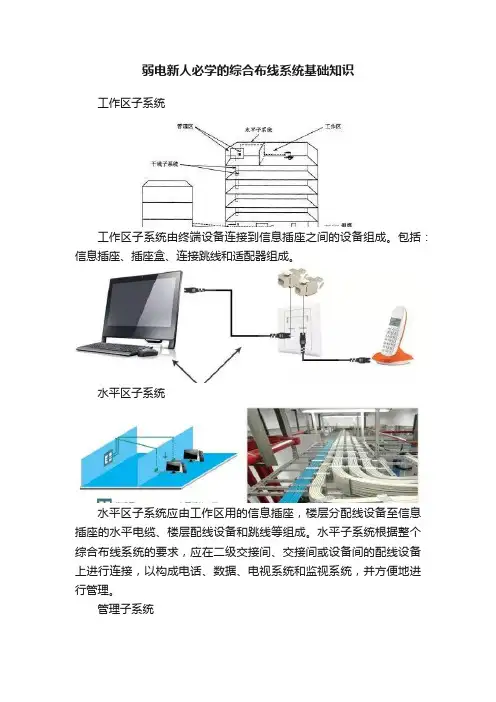

工作区子系统
工作区子系统由终端设备连接到信息插座之间的设备组成。
包括：信息插座、插座盒、连接跳线和适配器组成。
水平区子系统
水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。
水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。
管理子系统
管理子系统设置在楼层分配线设备的房间内。
管理间子系统应由交接间的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。
管理子系统应采用单点管理双交接。
垂直干线子系统
通常是由主设备间（如计算机房、程控交换机房）提供建筑中最重要的铜线或光纤线主干线路，是整个大楼的信息交通枢纽。
一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。
设备间子系统
设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。
设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
建筑群子系统
建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。
它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设备。
常用名词：
1、应用系统：应采用某种方式传输信息的系统，这个系统能在综合布线上正常运行。
2、线缆：线缆是指与信息技术设备相连的电缆、光缆及各种软电缆。
3、综合布线：综合布线是由线缆及相关连接硬件组成的信息传输通道，它能支持多种应用系统。
综合布线中不包括应用系统中的各种终端设备和转换装置。
4、建筑群、园区：一个或多个建筑物构成的区域。
例如：学校、工厂、机场、小区或军事基地等。
5、建筑群干线电缆、光缆：在建筑群内，连接建筑群配线架与建筑物配线架的电缆、光缆。
这种电缆、光缆还可用来直接连接不同建筑物间的建筑物配线架。
6、水平电缆、水平光缆：连接楼层配线架与信息插座之间的电缆、光缆。
7、设备电缆、光缆、软线：把应用系统的终端设备连接到配线架的电缆、光缆组件。
8、工作区电缆、光缆、软线：在工作区内，把终端设备连接到信息插座的电缆、光缆组件。
工作区电缆、工作区光缆一般称为软电缆或跳接线。
9、电缆单元、光缆单元：型式和类别相同的电缆线对或光纤的组合，电缆单元可以带有屏蔽层。
10、非屏蔽双绞电缆、对绞电缆：由非屏蔽线对组成的电缆(简称非屏蔽电缆)。
当有总屏蔽时，称作带总屏蔽的非屏蔽电缆。
11、屏蔽双绞电缆、对绞电缆：由屏蔽线对组成的电缆(简称屏蔽电缆)。
当有总屏蔽时，称作带电总屏蔽的屏蔽双绞电缆。
12、混合电缆、光缆：两个或多个不同型式或不同类别的电缆、光缆单元构成的组件，外面包覆一个总护套。
护套内还可以有一个总屏蔽。
其中，只由电缆单元构成的称为综合电缆;只由光缆单元构成的称为综合光缆;由电缆单元组件和光缆单元组件构成的称为混合电缆。
13、跳线：不带连接器的电缆线对或电缆单元，用在配线架上交接各种链路。
14、接插线：一端或两端带有连接器的软电缆或软光缆。
用在配线架上连接各种链路，接插线也可用于工作区中。
15、配线架：使用接插线连接链路的一种交接装置，通过配线盘可以方便地改换或断开链路。
16、交接：使用接插线或跳线连接电缆、光缆或设备的一种非永久性连接方式。
17、互连：不用接插线或跳线，一根电缆或光缆直接连接到另一根电缆或光缆及设备的一种连接方式。
18、配线架：电缆或光缆进行端接和连接的装置。
在配线架上可进行互连或交接操作。
19、建筑群配线架：端接建筑群干线电缆、光缆的连接装置。
20、建筑物配线架：端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
21、楼层配线架：水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
22、链路：综合布线的两接口间具有规定性能的传输通道。
链路中不包括终端设备、工作区电缆、工作区光缆和设备电缆、设备光缆。
23、通道：连接两个应用设备进行端到端的信息传输路径。
一条物理通道可划分为若干条逻辑信道。
通道中包括应用系统的设备连接线缆和工作区接插线。
24、信息插座、引出端：综合布线在各工作区的接口，与水平电缆或水平光缆相连接。
工作区的终端设备用接插线连到该接口。
25、引入设备：将通信电缆或通信光线按照有关规定引入建筑物的相关设备。
26、公用网接口：公用网与专用网之间的分界点。
在多数情况下，公用网接口是公用网设备与综合布线的连接点。
27、配线间、交接间、电信间：放置配线架、应用设备并进行综合布线交接和管理的一个专用空间。
干线子系统和水平子系统在此进行转接。
28、设备间：放置电信设备、应用设备和配线架并进行综合布线交接和管理的空间。
29、工作区：放置应用系统终端设备的地方。
综合布线一般以10M2的面积称为一个工作区。
30、转接点：在水平布线，不同型式或规格的电缆、光缆相连接的点(例如：扁平电缆与圆电缆或不同对数的电线相连点)。
31、终端：能通过通道或链路发送和接收信息的一种设备，它以联机方式工作。
32、信息：客观事物运动状态的表征与描述。
它是客观事物运动状态的符号、序列(如字母、数字)或连接时间的函数(如图像)。
33、管理点：管理通道的各种交叉连接、直接连接或信息插座的排列。
34、适配器：这种装置使用不同大小或不同类型的插头与信息匹配;提供引线的重新排列;允许多对电缆分成较小的几股;使电缆间互连。
35、平衡、非平衡转换器：一种将电气信号由平非平衡或由非平衡转换为平衡的装置。
可用在双绞电缆和同轴电缆之间进行阻抗匹配。
36、弯曲半径：光纤弯曲而不断裂或不引起过多附加损耗的弯曲半径。
37、电缆夫：一种在电缆末端滑动的装置，它与绞盘或手柄相接，安装时有助于牵引电缆。
38、连接块、布线块：连接双绞电缆的硬件，可用跳接线或接插线来实现链路的连接。
39、折射率渐变光纤：折射率沿轴向降低的光纤。
光子在芯内反射，光线不断再聚焦，使得光缆向内弯曲，并能比在低射系数区域里传输理更快。
这种光纤可提高带宽。
40、接线张力：安装线缆时，作用在其上的接力的大小，用N(牛顿)来计量。
41、支持硬件：支架、夹子、柜子、托架、三角架、工具以及其他固定传输介质，将连接硬件与墙壁或吊顶相接的实用工具。
42、端接块：在各类电缆传输通道配置中，为端接电缆线对并且在110型配线架连接线对的模压塑料板。
43、线路：传输介质，一般指链路。
在SNA环境中指网络的一条链接。
44、电路、线路：通电导体构成的通电路径;应用系统中任何两点或多点之间的通信链路。
