(完整版)冷却塔的选型
冷却塔选型、泵选型
200
170
11
4.3 X4.3
170
19
15
220
22/24
22/22
300
260
15
4.8 X 4.8
256/260
19/26
23/30
300
20
30
400
340
18.5
6.0 X6.0
340
17/20/28
22/30/45
390
20/22.2
30/45
500
430
22
7.1 X7.1
4
150
200
1.75
2.846
200
10BZGN-150
150
150
150
127
166
131
3570
3570
5370
11.2
2400
7.5
200
250
2.5
4.27
200
10BZGN-200
200
200
200
170
220
175
4260
4260
5500
15
2800
11
200
250
3.2
5.44
225
5.5
75
75
3
75
24
7.5
100
100
4
100
20
11
150
150
7.5
150
20
15
200
200
11
200
20
18.5
250
19
冷却塔的选型汇总
冷却塔的选型1、按照被冷却水的温度选择：高温塔、中温塔、常温塔。
2、按照安装位置的现状及对噪声的要求选择：横流塔与逆流塔。
3、按照冷水机组的冷却水量选择冷却水量，原则上冷却塔的水量要略大于冷水机组的冷却水量。
4、选用多台水塔时尽量选择同一型号。
其次，冷却塔选型需要注意:1、塔体结构材料要稳定、经久耐用、耐腐蚀，组装配合精确。
2、配水均匀、壁流较少、喷溅装置选用合理，不易堵塞。
3、淋水填料的型式符合水质、水温要求。
4、风机匹配，能够保证长期正常运行，无振动和异常噪声，而且叶片耐水侵蚀性好并有足够的强度。
风机叶片安装角度可调，但要保证角度一致，且电机的电流不超过电机的额定电流。
5、电耗低、造价低，中小型钢骨架玻璃冷却塔还要求质量轻。
6﹑冷却塔应尽量避免布置在热源、废气和烟气发生点、化学品堆放处和煤堆附近。
7、冷却塔之间或塔与其它建筑物之间的距离，除了考虑塔的通风要求，塔与建筑物相互影响外，还应考虑建筑物防火、防爆的安全距离及冷却塔的施工及检修要求。
8、冷却塔的进水管方向可按90°、180°、270°旋转。
9、冷却塔的材料可耐-50℃低温，但对于最冷月平均气温低于-10℃的地区订货时应说明，以便采取防结冰措施。
冷却塔造价约增加3%。
10、循环水的浊度不大于50mg/l，短期不大于100mg/l不宜含有油污和机械性杂质，必要时需采取灭藻及水质稳定措施。
11、布水系统是按名义水量设计的，如实际水量与名义水量相差±15%以上，订货时应说明，以便修改设计。
12、冷却塔零部件在存放运输过程中，其上不得压重物，不得曝晒，且注意防火。
冷却塔安装、运输、维修过程中不得运用电、气焊等明火，附近不得燃放爆竹焰火。
13、圆塔多塔设计，塔与塔之间净距离应保持不小于0.5倍塔体直径。
横流塔及逆流方塔可并列布置。
14、选用水泵应与冷却塔配套，保证流量，扬程等工艺要求。
15、当选择多台冷却塔的时候，尽可能选用同一型号。
第五章 冷却塔的应用篇-冷却塔选型
A、同一湿球温度，相同循环水量 1、冷水温度不变,温度差距不变 若热水温度升高,热负荷变大,温度差距变大→冷却塔机型需加大. 2、热水温度不变 若欲降低冷水温度,热负荷变大,温度差距变大→冷却塔机型需更加大 B、同一湿球温度，相同冷水温度，(相同温度差距) 1、热负荷不变 若减少循环水量,则热水温度升高,温度差变大→冷却塔机型随着水量的减少而变小 2、温度差不变 若水量或热负荷增加→冷却塔机型变大 C、相同温度差距,相同循环水量 1、相同温度差距：湿球温度愈低→冷却塔机型愈大 2、若要降低冷水温度：温度差距变小→冷却塔机型变大
例题： 制冷面积为1.1万平米的商场，使用螺杆式离心机，冷 却水要求37℃-32℃，当地湿球温度28℃，大概配置多少吨位的 冷却塔？
解答：
一般商场的冷负荷指标为150~250 W/㎡，那么可以计算出1.1万平 米的冷负荷为250*11000=2750000W=2750KW
那么我们可以求得冷却水的循环量为：
例题： 某工艺循环水量为95m³/h，热水温度为45℃，要求冷水温度为 32℃，当地湿球温度为28℃，应选择多少吨位的冷却塔？
解答： 通过选型曲线图确定新的水气比！
水质呈现强酸性、碱性，对冷却塔选型的影响
济南赛克赛斯
济南赛克赛斯
第五章 冷却塔选型
济南赛克赛斯空调设备有限 公司（技术部）
济南赛克赛斯
一、冷却塔的选型概念
1、冷却塔选型介绍
冷却塔选型是冷却塔厂商依据客户之使用条件选相同的使用条件，有多种冷却塔机塔可选用，而相同的 冷却塔如果使用条件有差异，如冷热水温度、循环水量和外气湿球温度、水质好坏等， 其中有任何条件的不同，都会改变冷却塔的性能。
选型设计条件: 1、塔体材质：□钢筋混凝土 □热浸镀锌钢结构 □防腐木材 2、总循环水量：_______m³/h 3、入水温度：_______℃ 4、出水温度：_______℃ 5、湿球温度：_______℃ 6、电 源 φ：_______Hz：_______℃：_______ 7、场地限制_______m×_______m 8、噪音要求_____dB(A) 9、水质情况_____dB(A) 注： 温度差：冷却塔入口水温（热水）与出口水温（冷水）之温度差。 温度差距：冷却塔出口冷水温度与外界湿球温度之差
冷却塔选型

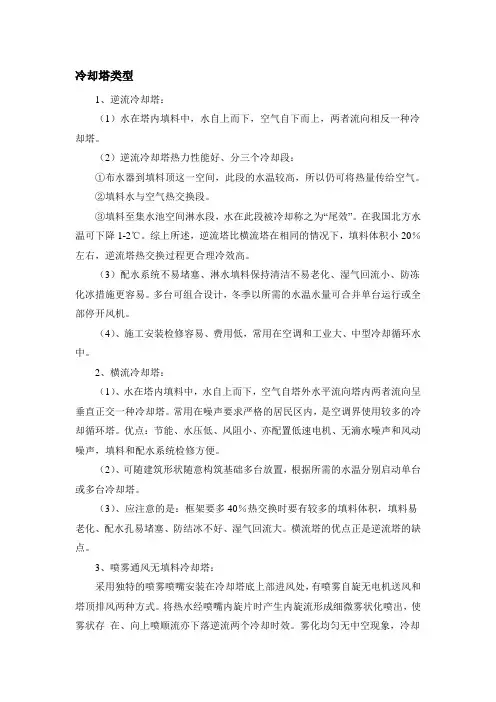

冷却塔类型1、逆流冷却塔：（1）水在塔内填料中，水自上而下，空气自下而上，两者流向相反一种冷却塔。
（2）逆流冷却塔热力性能好、分三个冷却段：①布水器到填料顶这一空间，此段的水温较高，所以仍可将热量传给空气。
②填料水与空气热交换段。
③填料至集水池空间淋水段，水在此段被冷却称之为“尾效”。
在我国北方水温可下降1-2℃。
综上所述，逆流塔比横流塔在相同的情况下，填料体积小20％左右，逆流塔热交换过程更合理冷效高。
（3）配水系统不易堵塞、淋水填料保持清洁不易老化、湿气回流小、防冻化冰措施更容易。
多台可组合设计，冬季以所需的水温水量可合并单台运行或全部停开风机。
（4）、施工安装检修容易、费用低，常用在空调和工业大、中型冷却循环水中。
2、横流冷却塔：（1）、水在塔内填料中，水自上而下，空气自塔外水平流向塔内两者流向呈垂直正交一种冷却塔。
常用在噪声要求严格的居民区内，是空调界使用较多的冷却循环塔。
优点：节能、水压低、风阻小、亦配置低速电机、无滴水噪声和风动噪声，填料和配水系统检修方便。
（2）、可随建筑形状随意构筑基础多台放置，根据所需的水温分别启动单台或多台冷却塔。
（3）、应注意的是：框架要多40％热交换时要有较多的填料体积，填料易老化、配水孔易堵塞、防结冰不好、湿气回流大。
横流塔的优点正是逆流塔的缺点。
3、喷雾通风无填料冷却塔：采用独特的喷雾喷嘴安装在冷却塔底上部进风处，有喷雾自旋无电机送风和塔顶排风两种方式。
将热水经喷嘴内旋片时产生内旋流形成细微雾状化喷出，使雾状存在、向上喷顺流亦下落逆流两个冷却时效。
雾化均匀无中空现象，冷却效果稳定、电能消耗低、漂水率0.01％，不用填料、造价低寿命长，符合GB7190.1-1997国家标准。
使用范围冶金、食品、化工、高浊、高温、防腐冷却塔。
4、封闭式冷却塔（1）. 封闭式冷却塔是传统冷却塔的一种变形和发展。
它实际上是一种蒸发式冷却塔，冷却器和湿式冷却塔的组合，它是卧式的蒸发式冷却塔，工艺流体在管内流过，空气在管外流过，两者互不接触。
(完整版)冷却塔的选型
冷却塔的选型冷却塔是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置，以保证系统的正常运行，装置一般为桶状，故名为冷却塔。
英文名叫做The cooling tower。
最近几年，冷却塔高速发展，产品不断更新。
正因如此，才使玻璃钢冷却塔问世。
玻璃钢冷却塔开始和闭式，玻璃钢维护结构的冷却塔冷却塔设计气象条件大气压力：P =99.4×103 kPa干球温度：θ=31.5℃湿球温度：τ=28℃（方形和普通型为27℃）冷却塔设计参数1.标准型：进塔水温37℃,出塔水温32℃2.中温型：进塔水温43℃,出塔水温33℃3.高温型：进塔水温60℃，出塔水温35℃4.普通型：进塔水温37℃，出塔水温32℃5.大型塔：进塔水温42℃，出塔水温32℃工业中，使热水冷却的一种设备。
水被输送到塔内，使水和空气之间进行热交换，或热、质交换，以达到降低水温的目的。
分类编辑一、按通风方式分有自然通风冷却塔、机械通风冷却塔、混合通风冷却塔。
二、按热水和空气的接触方式分有湿式冷却塔、干式冷却塔、干湿式冷却塔。
三、按热水和空气的流动方向分有逆流式冷却塔、横流（交流）式冷却塔、混流式冷却塔。
四、按用途分一般空调用冷却塔、工业用冷却塔、高温型冷却塔。
五、按噪声级别分为普通型冷却塔、低噪型冷却塔、超低噪型冷却塔、超静音型冷却塔。
六、其他如喷流式冷却塔、无风机冷却塔、双曲线冷却塔等。
七、按玻璃钢冷却塔的外形分为圆型玻璃钢冷却塔和方型玻璃钢冷却塔。
适用范围编辑工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。
冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散入大气中。
例如：火电厂内，锅炉将水加热成高温高压蒸汽，推动汽轮机做功使发电机发电，经汽轮机作功后的废汽排入冷凝器，与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。
冷却塔选型
冷却塔选型Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】冷却塔选型冷却水量的计算：[1]. Q = m s △ tQ 冷却能力 Kcal / h (冷冻机/ 空调机的冷冻能力)m 水流量(质量) Kg / hs 水的比热值 1 Kcal / 1 kg - ℃△ t 进入冷凝器的水温与离开冷凝器的水温之差[2]. Q 的计算Q = 72 q ( I 入口－ I 出口 )Q 冷却能力 Kcal / hq 冷却水塔的风量 CMMI 入口冷却水塔入口空气的焓(enthalpy)I 出口冷却水塔出口空气的焓(enthalpy)[3]. q 冷却水塔的风量 CMM 的计算q = Q / 72 ( I 入口－ I 出口 )上述计算系依据基本的热力学理论，按空气线图(psychrometrics)的湿空气性能，搭配基本代数式计算之。
更深入的数学式依Merkel Theory的Enthalpy potential 观念导算出类似更精确的计算方程式：Q = K ×S × ( hw －ha )Q 冷却水塔的总传热量K 焓的热传导系数S 冷却水塔的热传面积hw 空气与冷却水蒸发的混合湿空气之焓ha 进入冷却水塔的外气空气之焓此时，导入冷却水流量(质量)，建立 KS / L 的积分(Integration) 遂计算出更为精确的冷却水塔热传方程式。
详细的计算你可以从Heat Transfer的热力学内查阅。
冷却水塔的正确选用，是根据外气的湿球温度计算而来，绝非凭经验而来。
诸多人士认为冷却水塔的能力一定大于冷冻空调的主机，这是完全错误的导论与说法，实不足为取。
这是一种「积非成是，以讹传讹」的谬论。
顺便一提，楼上有一位兄弟提到，湿球温度从27℃→28℃，冷却水塔的能力降低，why？其实这就是基础热力学上湿球温度的应用。
湿球温度愈高，湿球温度的冷却能力愈差。
开式冷却塔和闭式冷却塔选型计算
开式冷却塔和闭式冷却塔选型计算一、引言在工业生产过程中，许多设备需要进行降温以保证其正常运行。
冷却塔作为一种常见的降温设备，广泛应用于工业、化工、电力等领域。
然而，在选择冷却塔时，工程师们往往会遇到开式冷却塔和闭式冷却塔这两种选择。
本文将深入讨论这两种冷却塔的选型计算以及它们各自的优缺点。
二、开式冷却塔的选型计算1. 开式冷却塔的工作原理开式冷却塔通过自然对流或者辅助风扇的辅助下，将热水蒸发散热到空气中，从而使水温得到降低。
在进行开式冷却塔的选型计算时，需要考虑到环境温度、进出水温度差、冷却水流量等因素。
2. 开式冷却塔的选型计算方法（1）计算环境温度和相对湿度需要对工作环境的温度和湿度进行调查和分析，以便确定冷却塔的工作条件。
（2）确定进出水温度差根据冷却要求，确定冷却水的进水温度和出水温度，计算温度差。
（3）计算冷却水流量根据冷却负荷和冷却水的出水温度，计算冷却水的流量。
（4）确定风机功率根据选型的冷却塔类型和规格，确定需要的风机功率。
（5）确认选型结果经过以上计算步骤，可以得出最终的选型结果，包括冷却塔的型号、风机功率、冷却水流量等参数。
三、闭式冷却塔的选型计算1. 闭式冷却塔的工作原理闭式冷却塔通过在热交换器中循环往复地将空气和冷却水进行对流而冷却水温。
在进行闭式冷却塔的选型计算时，需要考虑到冷却水温差、冷却水流量、制冷剂的选择等因素。
2. 闭式冷却塔的选型计算方法（1）确定冷却水温差根据冷却要求，确定冷却水的进水温度和出水温度，计算温度差。
（2）计算冷却水流量根据冷却负荷和冷却水的出水温度，计算闭式冷却塔所需的冷却水流量。
（3）选择制冷剂根据工艺要求和制冷系统的特点，确定使用的冷却剂种类。
（4）确认选型结果经过以上计算步骤，得出闭式冷却塔的最终选型结果：- 冷却塔的型号- 冷却水流量- 制冷剂种类四、开式冷却塔和闭式冷却塔的对比1. 优缺点对比（1）开式冷却塔的优缺点优点：结构简单，维护方便，处理大量的冷却水；对环境要求不高。
冷却塔介绍及选型
（7 ）塔体 冷却塔的外部围护结构，机械通风冷却塔和风 筒式自然通风冷却塔的塔体是封闭的，起到支撑、 维护和组织合适气流的功能；开放式冷却塔的塔体 沿塔高做成开敞的，以便自然风进入塔体。 （8 ）集水池 设于冷却塔下部，汇集淋水填料落下的冷却 水，有时集水池还具有一定的储备容积，起调节流 量作用。 （9 ）输水系统 进水管将热水送到配水系统，进水管上设置阀 门，以调节冷却塔的进水量，出水管将冷却后的水 送往用水设备或循环水泵。在集水池还装设补充水 管、排污管、溢流管、放空管等，必要时还可在多 台冷却塔之间设连通管。 （1 0 ）其他设施 包括检修门、检修梯、走道、照明、电气控 制、避雷装置以及必要时设置的飞行障碍标志等， 有时为了测试需要还设置冷却塔测试部件。 上述各种部件的不同组合，构成各种形式和用 途的冷却塔：开放点滴式冷却塔、风筒式自然通风 冷却塔、抽风（或鼓风）逆流式冷却塔、抽风横流 式冷却塔等。
（2）从 ① 点引垂线与湿球温度线 相交与 ② 点。 （3）从 ② 点引水平线与给定水量线相交于 ③ 点。 （4）若 ③ 点在某塔型线上，则选择该塔型， 若 ③ 点位干两塔型线之间，则选用两塔型中较大 者。
６ 使用注意事项
冷却塔的使用维护注事项： （1 ）冷却塔安装完毕，投入运转前，应仔细 清除管道、收水器、填料表面及集水池等处的杂 物和污垢，以免发生堵塞。
３．３ 出塔水温度 ｔ （℃） ２
冷却塔进水与出水温度之差一般称作冷却范 围，它主要取决于周围空气的湿球温度。冷却塔的 凉水功效用出水温度与湿球温度之差或称作沮度接 近值来衡量。因此，当地湿球温度的变化直接影响 冷却塔的冷却作用。 出塔水温度应不超过生产工艺允许的最高水 温。计算最高冷却水温的气象条件应采用近期连续
* 刘德涛，男，1983 年 5 月生，硕士，助理工程师
逆流式冷却塔选型及参数
逆流式冷却塔选型及参数摘要：逆流式冷却塔选型及参数I.逆流式冷却塔概述- 定义与作用- 选型考虑因素II.逆流式冷却塔参数- 冷却水流量- 外形尺寸- 风机直径与风量- 重量与运行重量- 噪音III.逆流式冷却塔优势与适用场景- 优势- 适用场景IV.逆流式冷却塔选型注意事项- 进水温度与出水温度- 冷却幅高- 填料选择正文：逆流式冷却塔选型及参数逆流式冷却塔是一种常见的冷却设备，通过将热水喷洒到填料上，利用空气对热水进行冷却，再将冷却后的水回收利用。
在选型时，需要考虑多个因素，包括冷却效果、设备尺寸、安装成本等。
1.逆流式冷却塔概述逆流式冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。
这种类型的冷却塔适用于空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统。
2.逆流式冷却塔参数在选择逆流式冷却塔时，需要关注以下参数：- 冷却水流量：冷却水流量是衡量冷却塔性能的重要指标，应根据实际需求选择合适的流量。
- 外形尺寸：逆流式冷却塔有多种尺寸，可根据安装空间选择合适的尺寸。
- 风机直径与风量：风机直径和风量影响冷却效果，需要根据实际需求进行选择。
- 重量与运行重量：了解冷却塔的净重和运行重量，以便于确定安装条件和运行成本。
- 噪音：选择噪音较低的冷却塔，以避免对周围环境产生影响。
3.逆流式冷却塔优势与适用场景逆流式冷却塔的优势包括：节能、水压低、风阻小、无滴水噪声和风动噪声等。
这些优势使其广泛应用于噪声要求严格的居民区内，空调界使用较多的冷却循环塔。
4.逆流式冷却塔选型注意事项在选择逆流式冷却塔时，需要注意以下几点：- 进水温度与出水温度：了解进水温度和出水温度，以便于确定冷却效果和设备选型。
- 冷却幅高：冷却幅高影响冷却效果，应选择合适的冷却幅高。
- 填料选择：填料是影响冷却效果的关键因素，应选择优质的填料。
综上所述，逆流式冷却塔的选型需要综合考虑多个因素，根据实际需求选择合适的参数和设备。
冷却塔的选型汇总
冷却塔的选型汇总冷却塔是工业生产中常见的一种热交换设备，用于将工业生产过程中产生的废热通过散热的方式降低温度，保证工艺设备正常运行。
在选择冷却塔时，需要考虑多种因素，包括工艺要求、冷却负荷、环境条件等，以确保所选冷却塔能够满足工艺需求并具有良好的性能。
1.冷却负荷冷却负荷是选择冷却塔的重要参数之一、冷却负荷的大小取决于工艺设备的热负荷和传热系数。
对于冷却负荷较大的工艺设备，应选择冷却塔冷却能力较大的型号。
2.冷却介质选择冷却塔时需要考虑冷却介质的性质和化学成分。
不同的冷却介质可能对塔身和换热器材料产生腐蚀或者堵塞的作用，因此需要选择能够适应冷却介质的材料。
3.环境条件环境条件对冷却塔的选型和操作有重要影响。
例如，环境温度的高低会直接影响冷却塔的散热效果，因此，需要选择能够适应高温环境的冷却塔。
此外，环境中的颗粒物和油污等也可能会堵塞冷却塔，因此，对于含有较多杂质的环境，需选择能够更好地过滤杂质的冷却塔。
4.设计结构冷却塔常见的设计结构有流动式和关闭式两种。
流动式冷却塔适用于冷却需求较大的工业生产，其特点是易于维护和清洁；关闭式冷却塔适用于环境要求较高的场合，其特点是节约用水。
5.能耗与维护在选择冷却塔时，需要考虑其能耗和维护成本。
一般而言，能效较高的冷却塔在长期运行中能够降低能耗并减少维护成本，因此，应选择具有较高能效的冷却塔。
根据上述因素，以下是一些常见的冷却塔选型汇总：1.露天式冷却塔露天式冷却塔适用于冷却负荷较大且环境条件较好的场合，在电力、钢铁、石化等行业广泛应用。
其特点是散热效果好且维护简单，但对环境要求较高。
2.射流式冷却塔射流式冷却塔适用于冷却需求较大的工业生产，它利用高速水流的冲击将废热带走，具有节能、占地面积小的优点。
常见的射流式冷却塔有喷淋式、喷射式和喷洒式等。
3.空冷式冷却塔空冷式冷却塔适用于环境温度较高的地区，它通过增大散热面积，利用自然风扇或强制风扇将废热带走，具有节能、维护简单的特点。
(完整版)冷却塔的选型
冷却塔的选型冷却塔是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置，以保证系统的正常运行，装置一般为桶状，故名为冷却塔。
英文名叫做Thecoolingtower。
最近几年，冷却塔高速发展，产品不断更新。
正因如此，才使玻璃钢冷却塔问世。
玻璃钢冷却塔开始和闭式，玻璃钢维护结构的冷却塔冷却塔设计气象条件大气压力：P=99.4X103kPa干球温度：e=31.5°C湿球温度：T=28C（方形和普通型为27C）冷却塔设计参数1•标准型：进塔水温37C,出塔水温32C2•中温型：进塔水温43C,出塔水温33C3•高温型：进塔水温60C,出塔水温35C4•普通型：进塔水温37C,出塔水温32C5•大型塔：进塔水温42C,出塔水温32C工业中，使热水冷却的一种设备。
水被输送到塔内，使水和空气之间进行热交换，或热、质交换，以达到降低水温的目的。
分类编辑一、按通风方式分有自然通风冷却塔、机械通风冷却塔、混合通风冷却塔。
二、按热水和空气的接触方式分有湿式冷却塔、干式冷却塔、干湿式冷却塔。
三、按热水和空气的流动方向分有逆流式冷却塔、横流（交流）式冷却塔、混流式冷却塔。
四、按用途分一般空调用冷却塔、工业用冷却塔、高温型冷却塔。
五、按噪声级别分为普通型冷却塔、低噪型冷却塔、超低噪型冷却塔、超静音型冷却塔。
六、其他如喷流式冷却塔、无风机冷却塔、双曲线冷却塔等。
七、按玻璃钢冷却塔的外形分为圆型玻璃钢冷却塔和方型玻璃钢冷却塔。
适用范围编辑工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。
冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散入大气中。
例如：火电厂内，锅炉将水加热成高温高压蒸汽，推动汽轮机做功使发电机发电，经汽轮机作功后的废汽排入冷凝器，与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。
闭式冷却塔的选型、制作方法和原理
闭式冷却塔的选型、制作方法和原理冷却塔选型须知:1、请注明冷却塔选用的具体型号,或者每小时处理的流量。
2 、冷却塔进塔温度和出塔水温。
3、请说明给什么设备降温、现场是否有循环水池，现场安装条件如何。
4、若需要备品备件及其他配件,有无其他要求等请注明。
5、非常条件使用请说明使用环境和具体情况，以便选择适当的冷却塔型号。
6、特殊情况、型号定货时请标明，以双方合同、技术协议约定专门进行设计。
冷却塔详细选型：1、首先要确定冷却塔进水温度，从而选择标准型冷却塔、中温型冷却塔还是高温型冷却塔。
2、确定使用设备或者可以按照现场情况对噪声的要求，可以选择横流式冷却塔或者逆流式冷却塔.3、根据冷水机组或者制冷机的冷却水量进行选择冷却塔流量,普通来讲冷却塔流量要大于制冷机的冷却水量。
(普通取 1.2— 1。
25 倍)。
4、多台并联时尽量选择同一型号冷却塔.其次，冷却塔选型时要注意：1、冷却塔的塔体结构材料要稳定、经久耐用、耐腐蚀，组装配合精确.2、配水均匀、壁流较少、喷溅装置选用合理，不易阻塞。
3、冷却塔淋水填料的型式符合水质、水温要求。
4、风机匹配,能够保证长期正常运行，无振动和异常噪声，而且叶片耐水侵蚀性好并有足够的强度。
风机叶片安装角度可调，但要保证角度一致,且机电的电流不超过机电的额定电流。
5、电耗低、造价低，中小型钢骨架玻璃冷却塔还要求质量轻。
6﹑冷却塔应尽量避免布置在热源、废气和烟气发生点、化学品堆放处和煤堆附近。
7、冷却塔之偶尔塔与其它建造物之间的距离，除了考虑塔的通风要求，塔与建造物相互影响外,还应考虑建造物防火、防爆的安全距离及冷却塔的施工及检修要求.8、冷却塔的进水管方向可按90° 、180°、270°旋转。
9、冷却塔的材料可耐—50℃低温，但对于最冷月平均气温低于-10℃的地区定货时应说明，以便采取防结冰措施。
冷却塔造价约增加 3％.10、循环水的浊度不大于 50mg/l，短期不大于 100mg/l 不宜含有油污和机械性杂质，必要时需采取灭藻及水质稳定措施。
良机冷却塔选型参数
良机冷却塔选型参数
良机冷却塔选型参数主要包括以下几个方面：
1. 冷却量：冷却塔的选型首先需要考虑的是其冷却容量，也就是所能处理的热量。
冷却量需与工业设备产生的热量相匹配，以确保其能有效降低工业系统的温度。
2. 风机功率：冷却塔的风机功率直接影响其风量和冷却效率。
在选择冷却塔时，需要考虑风机功率与设备所需的冷却风量之间的平衡，以保证冷却效果和能耗之间的协调。
3. 塔高：冷却塔的塔高会影响其散热效果和使用寿命。
选择合适的塔高可以保证冷却效果和经济效益。
4. 噪音：考虑安装位置的噪声要求，选择低噪音的冷却塔。
5. 填料：填料是冷却塔的重要组成部分，它会影响冷却效果和性能。
选择合适的填料可以保证冷却效果和使用寿命。
6. 水泵功率：水泵的功率会影响冷却塔的供水量和供水方式。
选择合适的水泵功率可以保证冷却效果和能耗之间的平衡。
7. 防腐性能：在某些应用场景下，冷却塔会接触到具有腐蚀性的物质。
因此，选择具有良好防腐性能的冷却塔可以保证其使用寿命。
8. 维护性：选择易于维护和保养的冷却塔可以降低运营成本和提高使用寿命。
以上是良机冷却塔选型的主要参数，具体选择需要根据实际应用场景和需求进行综合考虑。
(完整版)冷却塔设计选型的简单方法
冷却塔设计选型的简单方法1、确定流体排热总量Q，Kw/h；2、确定冷却塔希望达到的进出水温度差Δt，即T1-T2。
在空调工程中，吸收式冷机一般取Δt=8℃；压缩式制冷剂一般取取Δt=5℃。
3、按下列公式计算冷却水量：名义水量=3.6×Q×K/(C×Δt）m3/h注：K吸收式取3.0；压缩式取1.56；C水的比热4.19KJ/（㎏℃）。
4、根据当地的气象条件，当湿球温度小于27℃时，可不加设计富余量。
例：为一制冷量为1160KW/H的溴化锂制冷机配冷却塔，要求入制冷剂冷却水温度不高于32℃，安装现场大气湿球温度为28℃。
取K=3,C=4.19Kj/kg，Δt=8℃；那么名义水量=3.6×1160×3/（4.19×8）=373m3/h；冷却塔的型号为375或者400m3/h，温差为40-32=8℃；除外，冷却塔的选型受环境条件制约因素较多。
特别在置放在层间冷却塔，应当注意进、排风区间，是选型计算需要考虑的重要因素。
如示例：冷却塔放于层间，运行时冷却塔进/排风大致可分为6个区间（图中箭头表示风向，其长度表示风量大小）；它们分别是：a区——冷却塔在A轴方向的主要进风面，该处装有1250mm高百叶3层。
b1/b2——冷却塔入风回流区，在这两个区很可能出现负压；回流在b2区会较多出现。
c区——冷却塔高速排风区。
d区——冷却塔在1/A轴方向通风区，该区为负压区，风速较a区高，且以乱流出现居多。
e区——热风扩散区；冷却塔排风经过一段距离（冷却塔排风口到建筑顶部百叶约40 00mm）后，动压明显下降，静压上升，该区属正压区，其间大部分热风经建筑顶部百叶排入大气，少部分弥散后排风受阻会滞留一段时间，但，由于上下（e区~b区）空间随机存在着压差，使得部分e区弥散的热风回流。
冷却塔选型计算
冷却塔选型计算冷却塔选型1?冷却⽔流量计算：2丄=(Q1+Q2) / (△ t*) *3. L—冷却⽔流量(m3/h)4. Q1—乘以同时使⽤系数后的总冷负荷，KW5. Q2—机组中压缩机耗电量，KW6. A t—冷却⽔进出⽔温差，C, ⼀般取冷却塔的⽔流量=冷却⽔系统⽔量X?;冷却塔的能⼒⼤多数为标准⼯况下的出⼒(湿球温度28 C,冷⽔进出温度32oC/37oC),由于地区差异，夏季湿球温度会不同,应根据⼚家样册提供的曲线进⾏修正.湿球温度可查当地⽓象参数获得.冷却塔与周围障碍物的距离应为⼀个塔⾼。
冷却塔散冷量冷吨的定义：在空⽓的湿球温度为27C,将13L/min (3/h)的纯⽔从37T冷却到32C,为1冷吨，其散热量为。
湿球温度每升⾼1C,冷却效率约下降17%2. 冷却塔冷却能⼒计算：3. Q=72*L* (h1-h2)4. Q-冷却能⼒(Kcal/h)5. L-冷却塔风量，m3/h6. h1-冷却塔⼊⼝空⽓焓值7. h2-冷却塔出⼝空⽓焓值8.8. 冷却塔若做⾃控，进出⽔必须都设电动阀，否则单台对应控制时倒吸或溢⽔10.11.冷却⽔泵扬程的确定扬程为冷却⽔系统阻⼒+冷却塔积⽔盘⾄布⽔器的⾼差+布⽔器所需压⼒5?备注；有较⾼赃隠求时可采⽤降鈕■⾳可降低】L2b dBQ). 6?冷却⽔管径选择I 祥却⽔泵的扬程需要克服I.机麵的障凝器咀⼒拦管道医樫局祀讥⼒吳冷茸爭的⾼位差瓠冷翦塔的项界压⼒.在选择冷却⽔泵时需要仔细核实冷却塔的荐种参数.冷却⽔泵的畅程选羿按照卞述社式选取.冷却⽔泵扬程计舜公式t H= :Pl+P2+P3+O,tM-L*ll+K)}*Ti式⼬If——⽔栾所襦扬程,m*P1——空调主机机组冷凝器⽻⼒e ；円——冷却塔喷⽔⼝与落⽔盘之闻的⾼度差Q；P3——却塔布⽔理噴⼝的喈需压⼒(圆恋逵St挣却塔钓为2—5mH2O.)L——最不利环踣总爸M：K——⾩不利环踊中琦部遢⼒当量世度总和与直管总长的⽐值mb —散K取(H?仇5；。
冷却塔的选型系数
冷却塔的选型系数【实用版】目录一、冷却塔选型概述二、冷却塔的选型系数三、冷却塔的类型及分类四、冷却塔选型的方法与考虑因素五、冷却塔应用场景及实例六、冷却塔的维护与优化正文一、冷却塔选型概述冷却塔是工业生产和空调系统中重要的散热设备，它的主要功能是通过水循环将产生的热量散发到空气中，以保持设备的正常运行温度。
冷却塔的选型关系到整个系统的运行效率、节能效果和设备寿命，因此合理的冷却塔选型十分重要。
二、冷却塔的选型系数冷却塔的选型系数主要包括以下几个方面：1.热负荷：即设备产生的热量，是冷却塔选型的主要依据。
热负荷的计算公式为：Q = W ×ΔT，其中 Q 表示热负荷，W 表示设备的功率，ΔT 表示设备温度与环境温度的差值。
2.冷却能力：冷却塔的冷却能力是指在单位时间内，冷却塔能带走的热量。
冷却能力的计算公式为：q = m × c ×ΔT，其中 q 表示冷却能力，m 表示水的质量流量，c 表示水的比热容，ΔT 表示水的温差。
3.流量：流量是指单位时间内通过冷却塔的水量。
流量的计算公式为：Q = A × v，其中 Q 表示流量，A 表示冷却塔的横截面积，v 表示水的流速。
4.效率：冷却塔的效率是指冷却塔实际冷却能力与理论冷却能力之比。
效率的计算公式为：η = q 实际 / q 理论× 100%，其中η表示效率，q 实际表示冷却塔的实际冷却能力，q 理论表示冷却塔的理论冷却能力。
5.噪声：冷却塔的噪声是指冷却塔运行时产生的声音。
噪声的计算公式为：L = 10 × log10 (I / I0)，其中 L 表示噪声级，I 表示冷却塔的声功率级，I0 表示参考声功率级（一般取为 10^-12W/m^2）。
三、冷却塔的类型及分类冷却塔根据热水和空气的流动方向分为逆流式冷却塔、横流式冷却塔和混流式冷却塔；根据用途分为一般空调用冷却塔、工业用冷却塔、高温型冷却塔；根据噪声级别分为普通型冷却塔、低噪型冷却塔、超低噪型冷却塔、超静音型冷却塔；还有其他类型的冷却塔，如喷流式冷却塔、无风机冷却塔、双曲线冷却塔等。
BLJ冷却塔选型
塔体具有良好的稳定性和强度，能承受地震裂度8度，12级台风袭击
特别说明
静音型系列冷却塔，由于采用淋水消音装置，其外形最大尺寸有所增长，若选用两台以上冷却塔在基础布置时，应在每台基础之间流有适当的间距，其尺寸数据见下表：
圆形逆流式标准集水型、工业集水型系列冷却塔安装图
圆形逆流式标准集水型、工业集水型系列冷却塔安装尺寸
注：1、为出水口位置尺寸，Dg1为进水管直径，Dg2为出水管径,Dg3为手动补给水管径，Dg4为自动补给水管径，Dg5为溢流口管径，Dg6为排污口管径，且进水、出水管法兰均采用PN=0.6MPA?（GB9119.1-88）标准
2、外形尺寸H栏中，H1类高度是指BLJ、BLSSJ、BLSSSJ型塔高，H2类高度是指BL（II）J、BLS（II）J、BLSS（II）J、BLSSS（II）J型高度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷却塔的选型
冷却塔是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置，以保证系统的正常运行，装置一般为桶状，故名为冷却塔。
英文名叫做The cooling tower。
最近几年，冷却塔高速发展，产品不断更新。
正因如此，才使玻璃钢冷却塔问世。
玻璃钢冷却塔开始和闭式，玻璃钢维护结构的冷却塔冷却塔设计气象条件大气压力：
P =99.4X 103 kPa
干球温度：B =315C
湿球温度：T =28 C（方形和普通型为27C）
冷却塔设计参数1•标准型：进塔水温37C，出塔水温32 C
2.中温型：进塔水温43 C，出塔水温33 C
3.高温型：进塔水温60 C，出塔水温35 C
4.普通型：进塔水温37 C，出塔水温32 C
5.大型塔：进塔水温42C，出塔水温32C工业中，使热水冷却的一种设备。
水被输送到塔内，使水和空气之间进行热交换，或热、质交换，以达到降低水温的目的。
分类编辑
一、按通风方式分有自然通风冷却塔、机械通风冷却塔、混合通风冷
却塔
二、按热水和空气的接触方式分有湿式冷却塔、干式冷却塔、干湿式冷却塔。
三、按热水和空气的流动方向分有逆流式冷却塔、横流（交流）式冷却塔、混流式冷却塔。
四、按用途分一般空调用冷却塔、工业用冷却塔、高温型冷却塔。
五、按噪声级别分为普通型冷却塔、低噪型冷却塔、超低噪型冷却塔、超静音型冷却塔。
六、其他如喷流式冷却塔、无风机冷却塔、双曲线冷却塔等。
七、按玻璃钢冷却塔的外形分为圆型玻璃钢冷却塔和方型玻璃钢冷却塔。
适用范围编辑
工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。
冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散入大气中。
例如：火电厂内，锅炉将水加热成高温高压蒸汽，推动汽轮机做功使发电机发电，经汽轮机作功后的废汽排入冷凝器，与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。
这一过程中乏汽的废热传给了冷却水，使水温度升高，挟带废热的冷却水，在冷却塔中将热量传递给空气，从风筒处排入大气环境中。
冷却塔应用范围：主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域，应用最多的为空调冷却、冷冻、塑胶化工行业。
1.冷却水流量计算：
L= (Q1+Q2) / (△ t*1.163 ) *1.1
L—冷却水流量(m3/h)
Q1—乘以同时使用系数后的总冷负荷，KW
Q2—机组中压缩机耗电量，KW
△t—冷却水进出水温差，C, 一般取 4.5-5
冷却塔的水流量二冷却水系统水量X (1.2〜1.5);
冷却塔的能力大多数为标准工况下的出力(湿球温度28 C ,冷水进出温度32oC/37oC)由于地区差异，夏季湿球温度会不同，应根据厂家样册提供的曲线进行修正.湿球温度可查当地气象参数获得. 冷却塔与周围障碍物的距离应为一个塔高。
冷却塔散冷量冷吨的定义：在空气的湿球温度为27C，将13L/min (0.78m3/h)的纯水从37C冷却到32C，为1冷吨，其散热量为
4.515KW。
湿球温度每升高1C,冷却效率约下降17%
2.冷却塔冷却能力计算：
Q=72*L* ( h1-h2)
Q-冷却能力(Kcal/h)
L-冷却塔风量，m3/h
hi-冷却塔入口空气焓值h2-冷却塔出口空气焓值
3•冷却塔若做自控，进出水必须都设电动阀，否则单台对应控制时倒吸或溢水。
4•冷却水泵扬程的确定
扬程为冷却水系统阻力+ 冷却塔积水盘至布水器的高差+布水器所需压力
备注；育较高■音喪求时可親靜占可降低吨〜聽
6•冷却水管径选择
7•冷却水泵扬程：
却水泵茹扬程需要克脛匚机粗的冷援舉阻力Z管追沿程局部咀力氛冷却堆的高位差4、冷組塔的叹需压力「在爲诵冷却水柴时晒箕仔细療实冷苴堆拘各科卷数.冷却水氮的杨科送荐按携卜谨公弍选跟
冷却水乘扬咼计算公式t H= { P1 + P2-P? -<J.(M* L*(I - K J }*n
式中li——水泵所希扬程M T
P1——空逻主机机绢冷務器阴力曲；
F2——冷却増喷水口与落水盘之间的高麼菱m
Pl——冷却琳布水黑吩口的址需医力{园形逆讽冷扛琳的为2—;5mH2Q) T m：
L——最不利环路总长
K——暈不利环路中同秋迥力当量悅度总和与貢管总荒的比懐—股K取0.』〜05
tl' 安全系龜、—二叙】”17*2r
扬程通常是指水泵所能够扬水的最高度，用H表示。
最常用的水泵扬程计算公式是H=(p2-p1)/ p g+(c2-c1)/2g+z2-z1 。
其中，H 扬程，m;p1,p2 泵进出口处液体的压力，Pa;c1 ,c2 流体在泵进出口处的流速，m/s;z1 , z2――进出口高度，m; p ――液体密度，
kg/m3;g ------------------- 重力加速度，m/s2。
通常选用比转数ns在130〜150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1〜1.2倍(单台取1.1，两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O水泵扬程计算公
式(mH2O)
Hmax£P1+A P2+0.05L(1+K)
△ P1为冷水机组蒸发器的水压降。
△ P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
L为该最不利环路的管长
K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最
不利环路较长时K值取0.2〜0.3，最不利环路较短时K值取0.4〜
0.6。
8.冷却塔的选择：
P 冷却塔不能单纯按机组翔定流量瑤择，应该根据当地的空PB湿度对冷卸塔的能力进野修正后选择相应的流比按器机绢机定涼塩建并发卞设计失误的原更有；I、泠肛垮秦誥的測试工伉为氓凤吊球温萤2于匚血设计顶n的当地外界环撓温畫和这牛诵度有希异匸2.蹲扛甲屯瞧试丁；兀为进水湼勢代'出水潟度罷匸.庇頁们机組的址水混度沖3flp・岀术福度为3赵两者有盖舁.以上两亍羞异导致在简单的按旺萨鱼选主T；过悍中恨客易适应冷亂嫌前选诵酎小.亡艮是上海'广叽杭辛最厉导盐札绢运仃故苇或卷肌组在低爼零卜-远行.各6世区搏荐的冷却塔流竜卫F表：
注：以上數据是規据当地空吒遐节復讣温殳"誓毘变、汜域星旄）汁算出来*其咆汕随诃収査找当m
9.
大小障却塔井联，在管路之间水力很难达到平衡，因此各塔之舸一定要安裳平衡管，并逋过闸闽琏行水力调节一
当寥台申却塔井联时.一定要保证冷却塔水位在同一高度，各塔之闾可增加平衡管’何水集管尺寸放大两号等措施未保持水力平龍"。
