毕业设计---基于MATLAB的三相正弦波变频电源的设计
基于matlab的三相桥式PWM逆变电路的仿真实验报告

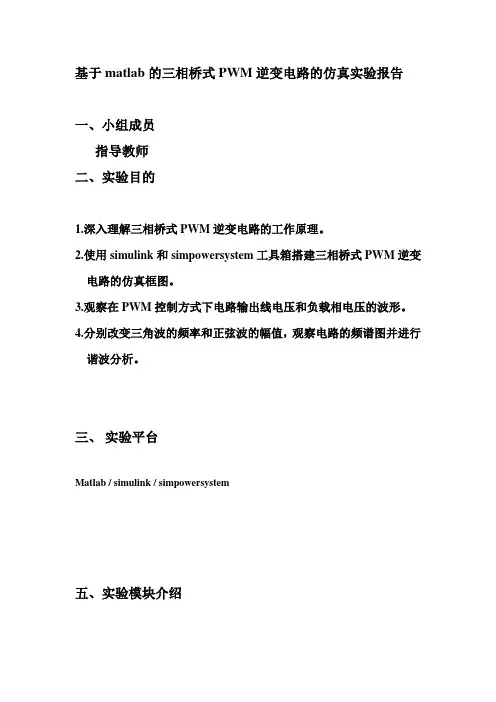

基于matlab的三相桥式PWM逆变电路的仿真实验报告一、小组成员指导教师二、实验目的1.深入理解三相桥式PWM逆变电路的工作原理。
2.使用simulink和simpowersystem工具箱搭建三相桥式PWM逆变电路的仿真框图。
3.观察在PWM控制方式下电路输出线电压和负载相电压的波形。
4.分别改变三角波的频率和正弦波的幅值，观察电路的频谱图并进行谐波分析。
三、实验平台Matlab / simulink / simpowersystem五、实验模块介绍1. 正弦波，电路常用到的正弦信号模块，双击图标，在弹出的窗口中调整相关参数。
其信号生成方式有两种：Time based和Sample based。
2. 锯齿波发生器，产生一个时基和高度可调的锯齿波序列。
3. 示波器，其模块可以接受多个输入信号，每个端口的输入信号都将在一个坐标轴中显示。
4. 关系运算符，<、>、=等运算。
5. 直流电压源，提供一个直流电源。
6. 三相RLC串联电路，电阻、电感、电容串联的三相电路，单位欧姆、亨利、法拉。
7. 电压测量，用于检测电压，使用时并联在被测电路中，相当于电压表的检测棒，其输出端“v”则输出电压信号。
8. 多路测量仪，可以接收该需要测模块的电压、电流或电压电流信号并输出。
9. IGBT/二极管，带续流二极管的IGBT 模型.10 为了执行仿真其可以允许修改初始状态、进行电网稳定性分析、傅里叶分解等功能.六、实验原理三相桥式PWM逆变电路图1-1如下：图1-1三相桥式PWM逆变电路图三相桥式PWM逆变电路波形七、仿真实验内容三相桥式PWM逆变电路仿真框如图1-2所示：图1-2 三相桥式PWM逆变电路仿真框图仿真参数设置如下：三角波参数如图1-3所示：载波频率f=1kHz,周期T=1e-3s,幅值Ur=1V.图1-3三角波参数图正弦波参数，正弦信号A/B/C相位差为120，分别为0、2*pi/3、-2*pi/3，幅值都为1，如图1-4、1-5、1-6所示。

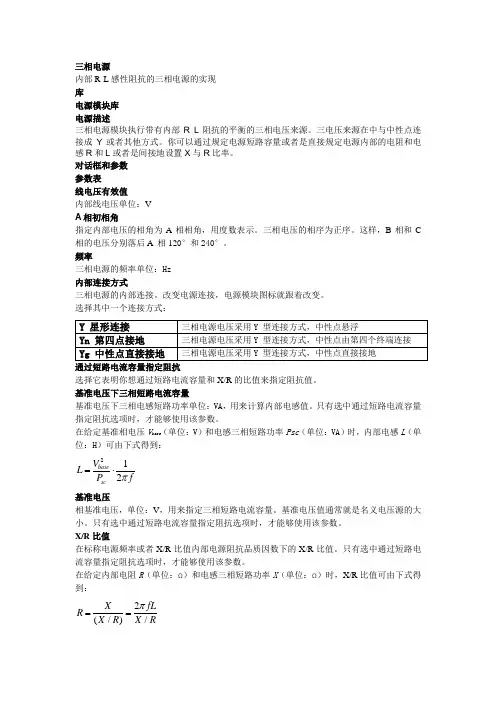

Matlab-Three-Phase Source(三相电源)
内部R-L 感性阻抗的三相电源的实现库电源模块库电源描述三相电源模块执行带有内部R L 阻抗的平衡的三相电压来源。
三电压来源在中与中性点连接成Y 或者其他方式。
你可以通过规定电源短路容量或者是直接规定电源内部的电阻和电感R 和L 或者是间接地设置X 与R 比率。
对话框和参数参数表线电压有效值内部线电压单位：VA 相初相角指定内部电压的相角为A 相相角，用度数表示。
三相电压的相序为正序。
这样，B 相和C 相的电压分别落后A 相120°和240°。
频率三相电源的频率单位：Hz内部连接方式三相电源的内部连接。
改变电源连接，电源模块图标就跟着改变。
选择其中一个连接方式：通过短路电流容量指定阻抗选择它表明你想通过短路电流容量和X/R 的比值来指定阻抗值。
基准电压下三相短路电流容量基准电压下三相电感短路功率单位：VA ，用来计算内部电感值。
只有选中通过短路电流容量指定阻抗选项时，才能够使用该参数。
在给定基准相电压V base （单位：V ）和电感三相短路功率Psc （单位：VA ）时，内部电感L （单位：H ）可由下式得到：212base sc V L P fπ=⋅ 基准电压相基准电压，单位：V ，用来指定三相短路电流容量。
基准电压值通常就是名义电压源的大小。
只有选中通过短路电流容量指定阻抗选项时，才能够使用该参数。
X/R 比值在标称电源频率或者X/R 比值内部电源阻抗品质因数下的X/R 比值。
只有选中通过短路电流容量指定阻抗选项时，才能够使用该参数。
在给定内部电阻R （单位：Ω）和电感三相短路功率X （单位：Ω）时，X/R 比值可由下式得到：2(/)/X fL R X R X Rπ==只有不选中通过短路电流容量指定阻抗选项时，才能够使用该参数。
电源电阻单位：Ω电感只有不选中通过短路电流容量指定阻抗选项时，才能够使用该参数。
电感单位：H潮流计算表表中的这些参数是Powergui模块潮流计算的工具，这些潮流计算参数只能给模型进行初始化，对块模型和仿真参数没有影响。
毕业设计---基于MATLAB的三相正弦波变频电源的设计
毕业设计(论文)题目三相正弦波变频电源仿真设计专业电气工程及其自动化目录第一章变频器概述1.1.变频电源的原理 (3)1.2.变频电源的特点及应用 (3)1.3.MATLAB简介及仿真技术 (4)1.4.MATLAB仿真技术在电力电子中的应用 (6)1.5.本论文完成内容 (8)第二章变频器硬件设计2.1整流单元及供电电源 (9)2.2逆变输出装置及其驱动电路 (10)2.3滤波输出及过压过流缺相检测与保护 (14)2.4变频电源的控制 (17)第三章变频器软件设计3.1控制模块设计 (21)第四章变频器的MATLAB仿真4.1MATLAB在电力电子中的应用 (25)1电力系统工具箱 (25)2 MATLAB在变频器中应用及仿真框图 (27)第五章结语 (34)摘要:本文采用MATLAB对变频电源进行系统分析。
基于Simulink做了系统仿真，并做了原理性的论证。
硬件部分采用IT公司的低功耗单片机MSP430F149作为主控器件，IR2130驱动3相功率管。
控制方式采用传统的SPWM，用SPWM专用集成芯片SM2001产生SPWM信号以控制IR2130的通断。
系统采用PI反馈控制使硬件系统具良好的稳压功能。
另外本文在硬件设计中对变频电源的过流，过压，缺相等保护功能进行了阐述。
第一章变频器概述由于我国市电频率固定为50 Hz，因而对于一些要求频率大于或小于50 Hz的应用场合，则必须设计一个能改变频率的变频电源系统。
目前最常用的是三相正弦波变频电源。
该电源系统主要由整流、逆变、控制回路3部分组成。
其中，整流部分用以实现AC／DC的转换；逆变部分用以实现DC／AC的转换；而控制回路用以调节电源系统输出信号的频率和幅值。
1-1 变频电源的原理经过AC→DC→AC变换的逆变电源称为变频电源，它有别于用于电机调速用的变频调速控制器，也有别于普通交流稳压电源。
变频电源的主要功用是将现有交流电网电源变换成所需频率的稳定的纯净的正弦波电源。
三相感应电机的变频调速matlab
三相感应电机的变频调速matlab三相感应电机的变频调速matlab是指利用MATLAB软件进行三相感应电机调速的过程。
本文将从以下几个方面来详细介绍三相感应电机的变频调速matlab的实现步骤和原理。
第一步：建立电机模型首先，在MATLAB中要建立电机模型，需要用到电路拓扑图和模型参数。
电路拓扑图描述了电机的相互联系和电路结构，而模型参数则是电机运行所需的驱动参数，例如，电阻、电感和励磁参数等。
然后，根据电机的类型和工作条件选择合适的电机模型，可以选择两轴模型或者dq轴模型。
对于三相感应电机，dq轴模型较为常用。
最后，根据电路和模型参数，利用MATLAB的Simulink工具箱来建立电机模型。
通过连接各个电路元件，并设置相关的参数，可以模拟电机的工作过程。
在模型中，常包含功率电子器件、电机漏阻抗、励磁电抗等电气元件，并可以设置输入电压和负载等。
第二步：进行仿真参数设置在建立电机模型之后，需要进行仿真参数的设置。
这些参数包括电机额定功率、转速、额定电压、执行器的惯性、损耗参数等。
根据实际需求进行设置，并确保仿真参数与实际电机参数一致。
同时，还需要定义仿真时间和仿真步长。
仿真时间应足够长，以保证仿真结果的准确性。
仿真步长则需要根据电机特性和计算要求进行选取，步长过大会导致误差，步长过小则会增加计算量。
第三步：选择控制策略接下来，需要选择适当的控制策略。
常用的控制策略包括电流反馈控制、转速反馈控制和位置反馈控制等。
在三相感应电机中，转速反馈控制是较为常用的策略。
控制策略的选择需要考虑电机的性能要求和实际应用场景。
例如，对于高精度控制和快速响应的要求，可以选择闭环控制；而对于一般的应用场景，则可以选择开环控制。
第四步：编写MATLAB代码在选择控制策略之后，可以通过编写MATLAB代码来实现控制系统。
代码的编写需根据所选的控制策略和电机模型进行。
在编写代码时，需要根据电机的数学模型，计算出所需的控制变量，例如电流、转速和位置等。
