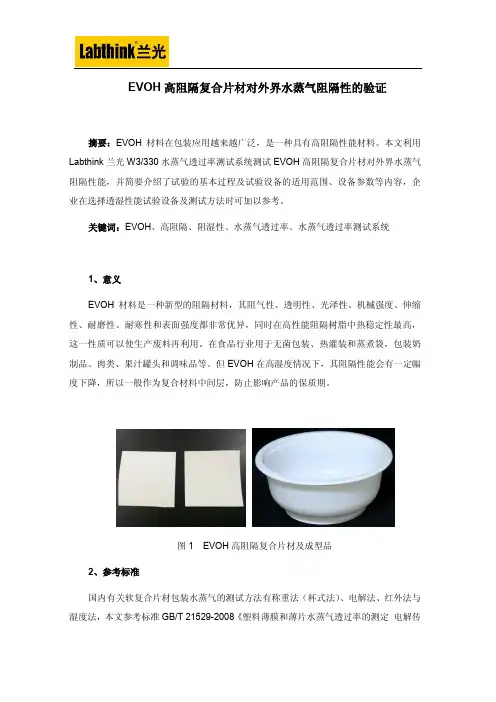

EVOH高阻隔复合片材对外界水蒸气阻隔性的验证
EVOH高阻隔复合片材对外界水蒸气阻隔性的验证摘要：EVOH材料在包装应用越来越广泛，是一种具有高阻隔性能材料。
本文利用Labthink兰光W3/330水蒸气透过率测试系统测试EVOH高阻隔复合片材对外界水蒸气阻隔性能，并简要介绍了试验的基本过程及试验设备的适用范围、设备参数等内容，企业在选择透湿性能试验设备及测试方法时可加以参考。
关键词：EVOH、高阻隔、阻湿性、水蒸气透过率、水蒸气透过率测试系统1、意义EVOH材料是一种新型的阻隔材料，其阻气性、透明性、光泽性、机械强度、伸缩性、耐磨性、耐寒性和表面强度都非常优异，同时在高性能阻隔树脂中热稳定性最高，这一性质可以使生产废料再利用。
在食品行业用于无菌包装、热灌装和蒸煮袋，包装奶制品、肉类、果汁罐头和调味品等。
但EVOH在高湿度情况下，其阻隔性能会有一定幅度下降，所以一般作为复合材料中间层，防止影响产品的保质期。
图1 EVOH高阻隔复合片材及成型品2、参考标准国内有关软复合片材包装水蒸气的测试方法有称重法（杯式法）、电解法、红外法与湿度法，本文参考标准GB/T 21529-2008《塑料薄膜和薄片水蒸气透过率的测定电解传感器法》进行测试。
其他可参考的方法标准分别为GB 1037-1988《塑料薄膜和片材透水蒸气性试验方法杯式法》、GB/T 16928-1997《包装材料试验方法透湿率》、GB/T 26253-2010《塑料薄膜和薄片水蒸气透过率的测定红外检测器法》、GB/T 30412-2013《塑料薄膜和薄片水蒸气透过率测定湿度传感器法》。
3、试验样品某工厂生产的PP/EVOH/PP高阻隔复合片材。
4、试验设备济南兰光机电技术有限公司自主研发设计的W3/330水蒸气透过率测试系统。
图2 W3/330水蒸气透过率测试系统4.1 测试原理W3/330采用电解传感器法测试原理，具有稳定相对湿度的氮气在薄膜的一侧流动，干燥氮气在薄膜的另一侧流动；由于湿度梯度的存在，水蒸气会从高湿侧穿过薄膜扩散到低湿侧；在低湿侧，透过的水蒸气被流动的干燥氮气携带至传感器，进入传感器时会产生同比例的电信号，通过对传感器电信号的分析计算，从而得出试样的水蒸气透过率等参数。
EVOH高阻隔包装对低温加工肉质量的保护效果
EVOH高阻隔包装对低温加工肉质量的保护效果宋渊【摘要】本文以斩拌香肠为对象,检测了不同的二次杀菌温度对于实验对象的口感,色泽的影响.以及使用拥有不同气体阻隔性能的包装材料在不同的保存温度,不同的二次杀菌温度下,评估了实验对象的色泽,菌落总数,脂肪氧化情况的经时变化.试验结果如下.二次杀菌的温度对于肉制品口感有明显的影响.随着二次杀菌温度的升高,杀菌后的口感与杀菌前的口感相差越大.根据色泽,脂肪酸氧化,细菌总数的试验结果,我们可以得知,使用高气体阻隔性的EVOH包装对于保护内容物的外观(色泽),内容物成分的氧化,均有显著的功效.因此采用低温杀菌和高气体阻隔EVOH包装的方式,我们可以有效保持香肠等低温流通加工肉产品的良好口感,外观,和较长保质期.【期刊名称】《塑料包装》【年(卷),期】2013(024)003【总页数】7页(P17-23)【关键词】气体阻隔性;包装;乙烯乙烯醇共聚物(EVOH);聚酰胺(PA,Ny);保质期二次杀菌;温度【作者】宋渊【作者单位】可乐丽国际贸易(上海)有限公司【正文语种】中文前言随着我国经济的快速发展，人民的消费水平不断上升。
工业化的食品生产带来了大量丰富的产品供应，人们不再为选择少，吃不饱而操心。
于是在这个物质大量丰富的年代，人们对于食品的需求也逐渐改变为追求食品的品质。
纵观近年来诸如三聚氰胺、可塑剂、地沟油等关于食品质量的重大事件带来的舆论效应和大众的反响，如何保证提高食品品质问题成了各大食品企业必须面对的课题。
而原材料，配料的选取，加工工艺的选定，甚至包括产品包装材料，形态的选用均会对产品品质起到决定性的影响。
本文以斩拌香肠为例，集中针对不同的二次杀菌温度以及包装材料的选用对于肉制品内容物品质的影响的比较实验结果作出详细介绍。
1 影响肉类制品品质的重要因素提供安全卫生，营养丰富，鲜美可口的肉制品是广大消费者的要求，也是相关厂家的目标。
肉制品中含有丰富的脂肪、蛋白质和水分。
阻隔包装专用乙烯-乙烯醇共聚物的结构与性能
阻隔包装专用乙烯-乙烯醇共聚物的结构与性能钱鑫【摘要】The structure and properties as well as the sequence structure of ethylene-vinyl alcohol(EVOH) copolymer were analyzed. The mechanical and thermal properties,melt crystallization,and water absorbency of EVOH were characterized. The composite films with five layers were prepared via multilayer co-extrusion process to investigate the workability of EVOH as well as the influence of ethylene content on barrier properties of EVOH. The results show that EVOH has the appropriate melt flow rate,good thermal stability and mechanical properties. The mole fraction of ethylene in EVOH ranges from 28% to 38%,the density is from 1.164 to 1.203g/cm3and alcoholysis degree of 100%. The films perform well as barrier after multiple co-extrusion processing,which meet the requirements of the downstream users for blocking polymer materials applied to packing and injection molding.%分析了乙烯-乙烯醇共聚物(EVOH)的结构与性能及其序列结构,并研究了EVOH的力学性能、熔融结晶性能、热性能和吸水性能.通过多层共挤流延工艺制备了五层复合薄膜,考察EVOH的加工性能,以及乙烯含量对EVOH阻隔性能的影响.结果表明: EVOH具有适宜的熔体流动速率、良好的热稳定性能和力学性能,乙烯摩尔分数28%~38%,密度1.164~1.203 g/cm3,醇解度100%;经过多层共挤加工,所制薄膜具有很好的阻隔效果,可满足下游用户对阻隔高分子材料用于包装、注塑等领域的性能需求.【期刊名称】《合成树脂及塑料》【年(卷),期】2018(035)002【总页数】6页(P58-62,73)【关键词】乙烯-乙烯醇共聚物;阻隔性;加工性能;序列结构【作者】钱鑫【作者单位】北京燕山石化高科技术有限责任公司,北京市 102500【正文语种】中文【中图分类】TQ325.1+2;TQ325.9乙烯-乙烯醇共聚物（EVOH）是由乙烯-乙酸乙烯共聚物（EVA）经皂化反应［皂化反应式见式（1）］而得到的醇解产物，其比例通常为乙烯摩尔分数20%～40%，乙烯醇摩尔分数60%～80%。

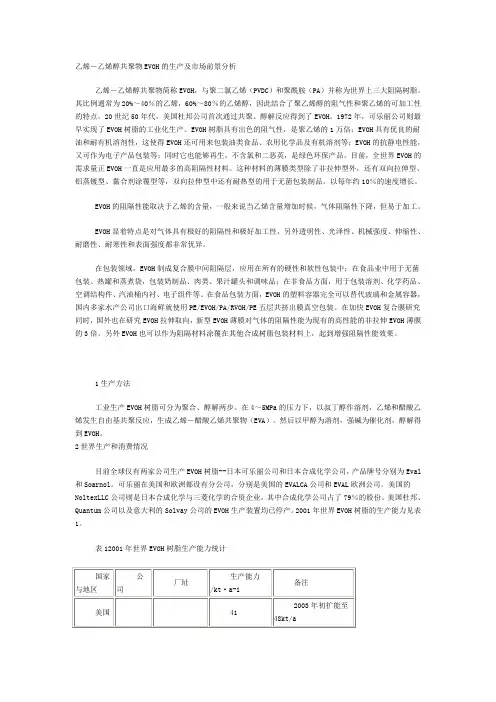

乙烯乙烯醇共聚物evoh的生产及市场前景分析
乙烯－乙烯醇共聚物EVOH的生产及市场前景分析乙烯－乙烯醇共聚物简称EVOH，与聚二氯乙烯（PVDC）和聚酰胺（PA）并称为世界上三大阻隔树脂。
其比例通常为20%～40％的乙烯，60%～80％的乙烯醇，因此结合了聚乙烯醇的阻气性和聚乙烯的可加工性的特点。
20世纪50年代，美国杜邦公司首次通过共聚、醇解反应得到了EVOH。
1972年，可乐丽公司则最早实现了EVOH树脂的工业化生产。
EVOH树脂具有出色的阻气性，是聚乙烯的1万倍；EVOH具有优良的耐油和耐有机溶剂性，这使得EVOH还可用来包装油类食品、农用化学品及有机溶剂等；EVOH的抗静电性能，又可作为电子产品包装等；同时它也能够再生，不含氯和二恶英，是绿色环保产品。
目前，全世界EVOH的需求量正EVOH一直是应用最多的高阻隔性材料。
这种材料的薄膜类型除了非拉伸型外，还有双向拉伸型、铝蒸镀型、黏合剂涂覆型等，双向拉伸型中还有耐热型的用于无菌包装制品。
以每年约10％的速度增长。
EVOH的阻隔性能取决于乙烯的含量，一般来说当乙烯含量增加时候，气体阻隔性下降，但易于加工。
EVOH显着特点是对气体具有极好的阻隔性和极好加工性，另外透明性、光泽性、机械强度、伸缩性、耐磨性、耐寒性和表面强度都非常优异。
在包装领域，EVOH制成复合膜中间阻隔层，应用在所有的硬性和软性包装中；在食品业中用于无菌包装、热罐和蒸煮袋，包装奶制品、肉类、果汁罐头和调味品；在非食品方面，用于包装溶剂、化学药品、空调结构件、汽油桶内衬、电子组件等。
在食品包装方面，EVOH的塑料容器完全可以替代玻璃和金属容器，国内多家水产公司出口海鲜就使用PE/EVOH/PA/RVOH/PE五层共挤出膜真空包装。
在加快EVOH复合膜研究同时，国外也在研究EVOH拉伸取向，新型EVOH薄膜对气体的阻隔性能为现有的高性能的非拉伸EVOH薄膜的3倍。
另外EVOH也可以作为阻隔材料涂覆在其他合成树脂包装材料上，起到增强阻隔性能效果。
EVOH树脂的性能_生产工艺及国内外市场分析_李泽江
塑 料 工 业
2011年
成化学工业的 EVOH树脂的主要质有环己烷 、 二 甲苯 、 石油醚 、 苯和丙酮等 ;质量增加 0.1%的为色 拉油 ; 质量增加 2.3%的为乙二 醇 ;质量增 加 12.2%的为 甲醇 。
热稳定性 :EVOH树脂是当前使用的高阻气性树 脂中热稳定性较好的一种 , 不仅可将生产过程中产生 的边角废料加以利用 , 还可将其包装材料在用过之后 再生利用 。
PropertiesandManufacturingTechniqueandDomesticandInternationalMarket AnalysisofEVOH Resin
LIZe-jiang
(ChinaNationalChemicalInformationCenterResearchInstituteofIndustrialEconomics, Beijing100029, China)
吸湿性 :由于 EVOH树脂 的分子结构中 存在着 羟基 , 具有亲水性和吸湿性 。 当吸附湿气后 , 气体的 阻隔性能会受到影响 。 在相对湿度小于 20%时 , 水 分子难于与 EVOH中的羟基发生作用 , 吸湿量较小 ; 但在相对湿度大于 30%时 , 水分子与 EVOH中的羟 基发生作用 , 吸湿量加大 。为防止这一点 , 可采用多 层结构 , 如将聚烯烃等耐湿 性树脂把 EVOH树脂层 包在中间 , 即可得到理想的包装材料 。
耐油性和耐有机溶剂性 :EVOH树脂具有很强的 耐油性和耐有机溶剂性 。 例如 35 ℃下将其浸入各种
作者简介 :李泽江 , 男 , 1982年生 , 研究生 , 工程师 , 从事煤化工和新能源项目规划 、 市场研究及咨询工作 。 010 -64426763, lizj@
高阻隔EVOH薄膜的基本介绍
食品和饮料的安全一直是全人类共同关注的话题，包装材料在保证食品与饮料的品质上起了极其重要的作用，而科技进步和材料性能的提升又使EVOH（乙烯－乙烯醇共聚物）成为高阻隔性能包装材料的首选。
EVOH是一种链状结构的结晶性聚合物，集乙烯聚合物良好的加工性和乙烯醇聚合物的极高的气体阻隔性于一体，是一种新型的阻隔材料，其阻气性比PA（聚酰胺）高100倍，比PE、PP高10000倍，比目前常用的高阻隔性材料PVDC（聚偏二氯乙烯）高数十倍以上。
另外，EVOH的透明性、光泽性、机械强度、伸缩性、耐磨性、耐寒性和表面强度都非常优异，同时在高性能阻隔树脂中热稳定性最高，这一性质使加工中生产的废料可以再生利用。
EVOH在包装上应用越来越广泛，在食品业中用于无菌包装、热罐装和蒸煮袋，包装奶制品、肉类、果汁罐头和调味品；在非食品方面，用于包装溶剂、化学药品；也可以用于制造汽油桶、汽油桶内衬和空调设制冷剂容器和结构件可以减少碳氢化合物或氟氯烃的泄露。
将普通塑料和高阻隔性塑料制成多层其挤复合薄膜可以明显改善阻隔性能，而且有利于发挥各组份的作用，获得综合性能良好而成本较低的薄膜。
EVOH作为高阻隔性材料，常与多种树脂多层挤出，用于饮料、奶制品、果汁、饮料、多种食品等包装，如目前国内多家水产公司出口海鲜就使用 PE／TIE/EVOH／PA／EVOH／TIE/PE七层共挤出膜真空包装。
近年来国外高附加值的高阻隔性多层共挤出塑料薄膜的年均增长率高达15％左右，发展迅猛。
在薄膜表面涂覆一层具有阻隔性能的高分子材料，使薄膜表面具有高阻隔性能，在国际包装业，尤其是食品包装业日见常用，在多种基材如PE、PP、聚氯乙烯、聚苯乙烯、PET、PA等，涂覆后透氧率可以降低至基材的几十分之一甚至数千分之一，根据阻隔效果要求，涂覆可以是单面也可以是双面，也可以进行多层涂覆。
作为一种高性能阻隔包装材料，EVOH也存在一定缺点，主要是在高湿度情况下，其制品的阻隔性会有一定幅度下降。
EVOH高阻隔食品包装瓶的开发与应用
塑料 包装
３ ｌ
Ｅ ＯＨ高 阻 隔食 品包 装 瓶 的开发 与应 用 Ｖ
杨 玉新 李 丹
（ 疆 中亚食 品研发 中心 （ 限公 司 ） 新 有 ）
摘要 ： 文介绍 了 Ｅ 本 ＶＯＨ 高 阻 隔材 料 的 性 能 ， 通过 创 新 应 用 多层 共 挤 技 术 ， ＥＶＯＨ 高 阻 隔材 料 复 将 合 在 食 品 包装 瓶 中层 ， 功 开 发 出 多达 五 层 的 高 阻 隔 塑 料瓶 。从 而 实现 了新 型 高 阻 隔 材 料 在 国 内番 成 茄 制 品 等 食 品 包装 中的推 广 应 用 。 关键 词 ： ＥＶ（Ｈ ） 高 阻 隔 多层 共 挤
前 常 用 的 阻 隔性 材 料 Ｐ ） （ 偏 二 氯 乙烯 ） 数 十 ＶＩ 聚 Ｃ 高 倍 以 上 。 另 外 ， Ｖ（ 的 透 明 性 、 泽 性 、 械 强 Ｅ ） Ｈ 光 机
罐头 和调 味品 等 食 品 包 装 上 ， 在 我 国食 品 中长 而
保 质期 产 品多 采 用 传 统 的 马 口铁 和玻 璃 瓶包 装 ， 通 常使用 的 塑 料 包 装瓶 的 也 未 添加 高 阻 隔材 料 ， 由于其阻 隔性 能差 ， 产品保质 期 一般只 能达 到 ３ —
范 围如下 图 ２ —２所 示 。挤 出温 度 超 过 上 限 温度
时 ， 加速 Ｅ 会 ＶＯＨ 的 分 解 ， 成 成 型 困 难 。 造
：
Ｐ Ｊ Ｐ．
＿
２・ Ｉ ¨
ｉ
隈 温 度
ｒ
：
－
ｌ】 ｆ 一一 ’ Ｌ 鳖 ｌ 一 Ｉ
／
＿
－
Ｐ ｂ Ａ
物 ， 有确 定 的 融 点 ， 点 的 高 低 随 乙 烯 含 量 而 具 融
熔融挤出HDPE_EVOH共混物的微观结构及性能
Key words HD PE, EV OH , co mpat ibilizer , barr ier pr operty
EVO H 以其优异的气体阻隔性能、 耐溶剂性等 , 逐渐 成为 阻隔材料领 域 的 研究 热 点。但 由于 EV O H 价 格 高 , 湿 敏 性 强 , 吸湿后阻隔性 能下 降 , 且 加工 性能较 差 , 通常 和耐 湿性 较 好且易于加工的聚 烯烃 类制 成复合 材料 [ 1] 。 近年 来 , 对于 复 合材料的研究主要 有微层 共挤 出和熔 融共 混挤 出两个 方向。 在微层共 挤 出 领 域 , Shrenck、 H iltner 等 制 备 出 具 有 较 好 力 学 [ 2 5] 、 光学 [ 6] 和电性 能[ 7 9] 的复合 材料。但是 , 微 层共挤 出对 设备要求高 , 工艺 复杂 , 阻隔 性不 够理想 ; 而 熔融 共混 法却 能 够克服上 述 缺点。 目 前 , 熔 融 共 混 的 研 究热 点 主 要 集 中 在 EVO H 分散相的形态 调控 上。为了 改善聚 烯烃 和 EV OH 相 容性 , 高歌、 杨 石 海等 加 大了 对 增 容剂 的 研究 [ 10 15] 。结 果 表 明 , EV OH 以颗粒状均匀分散于聚烯烃基体中 , 形成类似 海岛 状的阻隔带 , 增加小分子透过材 料时路径的 曲折程度 , 从 而提 高材料的阻隔性能 [ 16 17] 。 聚烯烃 H DPE 价格低廉 , 耐 冲击、 耐腐 蚀等 性能优 异 , 应 用广泛。本文以 HDP E 为 连续 相 , H DPE g M AH 和 HD PE g GM A 为增容剂 , 使 EV O H 均匀 分散在 H DPE 中 , 研究 了共 混物的阻隔性和基 本力学 性能 与原料 配比、 增 容剂种 类及 用 量的关系。
EVOH包装材料的进展和前景
浅析高阻隔性EVOH树脂的进展现状及前景最近几年来多层复合膜以其优良的阻隔性、耐化学性、耐高低温性及力学性能等综合优势，普遍地被用作肉类、海鲜、粮食及化工产品包装材料。
这些复合膜中起重要作用的阻隔和层间增粘作用的材料确实是EVOH 树脂(乙烯-乙烯醇共聚物)。
它也是化学溶剂、农药、香料等理想的包装材料之一。
同时EVOH又是尼龙与聚乙烯进行共混改性的相容剂和改性剂。
1．高阻隔性树脂EVOHEVOH的气体阻隔性在各类经常使用热塑树脂材料中，在通常相对湿度如65%时，其阻氧性明显高于任何其他材料，大约是聚乙烯的一万倍。
EVOH 的氧气阻隔性随着相对湿度而转变。
在高湿度如85%以上，EVOH的阻氧性随相对湿度增高而显著下降，接近100%时，低于PVDC。
可是，事实上阻隔性包装材料几乎都是多层结构，具有良好阻湿性能的聚烯烃( PE或PP)用于双侧，EVOH用于中间层。
即便内部是接近100%的水性食物，外围环境为空气时，EVOH层的相对湿度也在80%左右。
在这一条件下EVOH的阻隔性仍然比其它任何材料好。
因此，EVOH 不仅关于干食物包装应用普遍，而且关于牛奶、果汁饮料、调味品、啤酒、葡萄酒、矿泉水等水性食物也取得普遍应用。
另外，除氧气外，对二氧化碳、氮气、氦气等其他气体，EVOH也具有卓越的阻隔性能。
EVOH作为优秀的阻隔性包装材料，以多层的薄膜或杯盘瓶等形式，在欧美日等发达国家已被普遍应用于食物包装，在中国也取得高度关注，许多开发正在进行，牛奶膜等用途也在迅速增加。
EVOH的保香性阻隔性不仅表此刻阻隔氧气方面，也表此刻卓越的保香性。
柑桔类果汁中要紧香味成份的柠檬稀对15μmEVOH的透过速度仅为60mg。
EVOH不仅对香味成份的阻隔性好，而且香味成份在其表面的吸附量也少得多。
某种香味成份的透过速度及吸附力与该成份的化学结构有关。
只是，一样具有卓越气体阻隔性的材料,通常关于一样香味成份也具有良好的阻隔性和低吸附性。
可降解EVOH高阻隔复合薄膜[发明专利]
![可降解EVOH高阻隔复合薄膜[发明专利]](https://img.taocdn.com/s3/m/bacca9e285254b35eefdc8d376eeaeaad1f316a7.png)
(10)申请公布号(43)申请公布日 (21)申请号 201410753620.2(22)申请日 2014.12.11B32B 27/08(2006.01)B32B 27/18(2006.01)B32B 27/36(2006.01)B32B 27/30(2006.01)B32B 27/32(2006.01)(71)申请人昆山市张浦彩印厂地址215321 江苏省苏州市昆山市张浦镇新吴街21号(72)发明人夏嘉良 高学文 夏瑜 唐敏艳俞晓琴(74)专利代理机构苏州创元专利商标事务所有限公司 32103代理人马明渡(54)发明名称可降解EVOH 高阻隔复合薄膜(57)摘要一种可降解EVOH 高阻隔复合薄膜，其特征在于：所述复合薄膜中的各层材料均通过引入生物基获得趋于一致的生物降解性能，所述添加型母料在各层材料中的添加量控制在该层材料总质量的0.3-15%范围；所述添加型母料中亲水基团的亲水活性应大于或等于各层材料中亲水基团的亲水活性；通过加入添加型母料，使各层材料的亲水基团与碳原子的摩尔比趋于一致，即生物活性趋于一致，从而使复合薄膜的各层材料降解速率趋于一致。
本发明的贡献在于通过平衡各层材料中亲水基团与碳原子的摩尔比，获得趋于一致的生物活性以及趋于一致的生物降解率，并保持产品的外观、功能和物理机械性能不变。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书3页 说明书24页(10)申请公布号CN 104494261 A (43)申请公布日2015.04.08C N 104494261A1.一种可降解EVOH高阻隔复合薄膜，该复合薄膜的结构如下：PET/EAA-TIE/EVOH/PE-TIE/PE 式（1）式（1）中，从左往右依次表示的含义是：PET表示外层，其功能为保护层或展示层，其材料为聚酯，聚酯含有的亲水基团为酯基；EAA-TIE表示第一粘合层，其材料为马来酸酐接枝的乙烯丙烯酸共聚物，马来酸酐接枝的乙烯丙烯酸共聚物含有的亲水基团为羧基和酸酐；EVOH表示中层，其功能为阻隔层，其材料为EVOH表示乙烯-乙烯醇共聚物，乙烯-乙烯醇共聚物含有的亲水基团为羟基；PE-TIE表示第二粘合层，其材料为马来酸酐接枝的聚乙烯共聚物，马来酸酐接枝的聚乙烯共聚物含有的亲水基团为酸酐；PE表示内层，其功能为热封层，其材料为聚乙烯，聚乙烯不含亲水基团；其特征在于：所述复合薄膜中的各层材料均通过引入生物基获得趋于一致的生物降解性能，所述生物基是一类在垃圾处理场或堆肥条件下具有生物降解活性的添加型母料，该添加型母料按比例均匀添加到各层材料中，然后通过熔融共挤方法制备复合薄膜；所述添加型母料由载体和活性剂组成，所述活性剂为含有亲水基团的聚合物，其中，活性剂的有效成份为亲水基团，所述亲水基团是指羧酸盐、羧基、羟基、醛基、酰胺基、酸酐和酯基中的至少一种；所述式（1）各层材料以及添加型母料中，亲水基团按照亲水活性从高到低排列依次为羧酸盐、羧基、羟基、醛基、酰胺基、酸酐、酯基；所述载体针对各层材料按相似相溶原理进行选择：对于外层的聚酯材料，添加型母料中的载体为聚酯；对于第一粘合层的马来酸酐接枝的乙烯丙烯酸共聚物材料，添加型母料中的载体为乙烯丙烯酸共聚物；对于中层的乙烯-乙烯醇共聚物材料，添加型母料中的载体为聚乙烯；对于第二粘合层的马来酸酐接枝的聚乙烯共聚物材料，添加型母料中的载体为聚乙烯；对于内层的聚乙烯材料，添加型母料中的载体为聚乙烯；所述添加型母料在各层材料中的添加量控制在该层材料总质量的0.3-15%范围；所述添加型母料中亲水基团的亲水活性应大于或等于式（1）各层材料中亲水基团的亲水活性；通过加入添加型母料，使式（1）中各层材料的亲水基团与碳原子的摩尔比趋于一致，即生物活性趋于一致，从而使复合薄膜的各层材料降解速率趋于一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HDPE/EVOH高阻隔性材料的形态结构
陈永芬 向 明 孙杨宣 陈克强
(四川大学高分子研究所,成都610065)
采用层状分散形态共混技术制备了HDPE/EV OH高阻隔性材料,研究了增容剂的制备及其用量对材料形态结构的影响。
结果表明采用EVOH/相容剂和HDPE、EVOH制备的母粒能明显改变材料的流变性能,当采用EV OH/增容剂为4/1的阻隔母粒,所得材料的结构为大而均匀的片状形态,具有优异的阻隔性。
所得材料应在较小的剪切速率下加工成型,以利于EV OH形成较大的相区。
关键词:高阻隔性材料 增容剂 层状结构
目前已开发了新的阻隔性聚合物,具有良好阻氧性和对烃类等有机溶剂良好的阻隔性,为了制备性能优异的包装材料,需将各种材料复合〔1,2〕。
本文采用层状分散状态共混技术研究了HDPE与EV OH共混配方和工艺
1 实验部分
1.1 主要原材料
EVOH:乙烯含量30%～35%,日本クケラレ公司或自制。
HDPE:市售,MI<0.1。
增容剂:LDPE-g-MAH自制。
1.2 主要设备及仪器
HAAKE90型转矩流变仪:德国HAKKE公司制造。
RHEOGRAPH2002型毛细管流变仪:德国Got-tfert公司制造。
AH-2型扫描电子显微镜(SEM):日本OLYPUS公司制造。
2 结果与讨论
2.1 增容剂制备方法对阻隔材料形态结构的影响
由于EV OH的熔体粘度,熔体弹性与基体树脂(HDPE)相差很大,为此,采用特殊的方法通过增容剂与EVOH较好的相容性来调整EVOH的流动行为以及与HDPE的界面相互作用。
研究结果表明,通过改变EV OH与相容剂的比例可在较宽范围内调整阻隔材料母粒流变行为。
图1为EVOH和EVOH/相容剂在220℃下的流变曲线。
由图可见,采用这种方法所制备的阻隔材料母粒,其流变性能与纯EV OH相比有较大改变,改变其中的相容剂用量可在一定范围内调整其熔体粘度和熔体的弹性。
2.2 增容剂用量对阻隔材料形态结构的影响
表1为不同增容剂含量的几种阻隔母粒在220℃,100s-1剪切速度下的熔体粘度与HDPE B的熔体粘度比。
图1 EV OH和EVOH/相容剂在220℃时的流变曲线
Fig1Rheology curves of EV OH and
曲线1-EVO H;曲线2-EV OH/CO M(4/1);
曲线3-EVOH/COM(2/1);曲线4-EVOH/COM(1/3);
曲线5-EVOH/COM(1/1)
表1 阻隔材料母粒与HDPE B的熔体粘度比
T ab1M elt viscosity ratio of barrier material
masterbatch and HDPE B
阻隔材料EVOH
EVOH/相容剂
5∶14∶12∶11∶11∶3
熔体粘度比0.150.320.380.430.500.70
由此可见,增容剂的加入能较大地改变EVOH与HDPE B熔体粘度比,使之更容易分散于HDPE中,并有利于发生形变而形成层状分布形态。
对于熔体弹性而言,阻隔材料母粒由于含有增容剂,而增容剂在制备过程中形成微交联结构,能大大地提高EVOH的熔体弹性,使阻隔母粒表现出比基体树脂更大的熔体弹性,因此有利于基体树脂将其包覆并发生形变形成所需的形态结构。
但当阻隔母粒中含增容剂太多时,虽有利于调整分散相与基体相的熔体比接近1;但由于分散相的熔体弹性较大也不利于层状形态结构的形成,反而还会使共混体系的流变性能受到影响。
第27卷第3期1999年5月 塑料工业
CHINA PLAS T ICS IN DU ST RY
Vol27N o3
M ay1999
作者简介:陈永芬,女,副教授,目前主要从事高分子材料方面的研究工作,已发表论文数篇。
图2 HDP E B 和阻隔共混材料的流变曲线(220℃)Fig 2Rheolo gy curves of HDPE B and barrier material (220℃)
曲线1-EV OH /相容剂(4/1);曲线2-HDP E B
将HDPE B 与阻隔母粒在200～230℃经双螺杆挤出机共混造粒,对该共混体系物的流变测量表明,在毛细管流动过程中,共混材料的流变行为对阻隔母粒
中增容剂含量有明显的依赖。
在保持共混体系中EVOH 含量一定时,母粒中增容剂含量高,共混物易出现熔体破碎。
采用EVOH /增容剂为4/1的阻隔母粒与HDPE B 共混时,共混物具有与HDPE B 的相似的流变行为(图2),因此,在正常的成型加工剪切速率范围内不发生熔体破碎。
与HDPE B 相比,共混物发生周期熔体破碎的周期较短,并在更低剪切速率下出现熔体破碎。
这说明,阻隔母粒具有较大的熔体弹性。
这对阻隔母粒与HDPE 共混或加工时对层状形态分布于基体中是有利的。
因此将这种阻隔母粒加入
HDPE 中不需要专门设备而在普通吹塑设备上进行加工实验,生产工艺稳定,产品厚薄均匀,型坯质量好。
将所制备的容器壁在液氮中冷却后脆断。
以水/异丙醇混合物作溶剂刻蚀后用扫描电镜观测其形态结构,
得知EVOH 呈大而且均匀的片状形态结构,基本遍布于整个聚乙烯基体中。
因此,用这种材料制得的容器将具有优异的阻隔性。
2.3 阻隔材料的制备方法对形态结构的影响
要制备高阻隔容器,特别是汽车油箱,须采用高分子量的HDPE 作为基础树脂(HDPE A ,HDPE B ,前者分子量较后者高),对HDPE A 而言,采用EVOH /相容剂为1∶1的阻隔材料母粒与之共混以制备隔阻专用料,经双螺杆挤出机造粒,将所得粒子经注射成型后取样进行形态分析表明,注射样品中心部分EVOH 是颗粒状分散,而在边缘部分EVOH 发生较大形变而成为纤维形态。
这说明隔母粒与HDPE 共混时,剪切速率的大小对共混物的形态同样有较大的影响,剪切速率小,有利于EVOH 形成较大的相区。
参
考文献
1 Rellmann J ,Schcnck H .Kunststoffe G erman Plastics ,1992,
82:9
2 秦功夫.プラスチツクス,1992,9:50
(本文于1998-09-02收到)
Morphological Structure of HDPE /EV OH Barrier Material Chen Yo ngfen Xiang M ing Sun Yangxuan Chen Keqiang
(Polymer Research Institute of Sichuan U niversity )
Abstracts
HDPE /EVOH barrier material was prepared by means of layer dispersing blending .The effects of the prepara -tion and content of compatibilizer on the mo rphological structure of the prepared material w ere studied .The results showed the masterbatch prepared from EVOH /compatibilizer ,HDPE and EVOH /compatibilizer (4:1)w as used as barrier m asterbatch ,the prepared material had an obvious and homogeneous too th -like structure ,having good barrier
property .The prepared m aterial should be processed under small shearing rate so as to be favouralbe for the fo rming of obvious phase in EVOH .
Keywords :Barrier Material Compatibilizer Layer Structur
·
41·第27卷第3期陈永芬等:HDPE /EVO H 高阻隔性材料的形态结构。
