高锰钢铸件的热处理
mn13高锰钢的热处理工艺研究
mn13 高锰钢的热处理工艺研究
本文研究了 mn13 高锰钢的热处理工艺，包括热处理方法、加热温度、保温
时间、淬火温度等方面，以提高钢的弹性极限、力学性能和机械性能。
mn13 高锰钢是一种常用的弹簧材料，具有良好的弹性性能和机
械性能。
为了充分发挥这些性能，热处理工艺是非常关键的。
一般来说，弹簧的主要热处理工艺是淬火中温回火，以达到最好的弹性极限。
对于刀片等需要良好力学性能的制品，选择的热处理工艺是淬火高温回火，也称为调质处理。
在热处理过程中，加热温度和保温时间是非常重要的参数。
如果温度过高或保温时间过长，可能会导致钢的晶粒粗大、变形或开裂等问题。
因此，具体的加热温度和保温时间需要参考热处理手册，根据钢的具体情况进行调整。
淬火是热处理过程中的重要环节，它通过快速冷却来使钢的组织发生变化，提高钢的硬度和强度。
淬火温度的选择取决于钢的类型和所需性能。
对于 mn13 高锰钢，通常选择的淬火温度范围在 400-500°C 之间。
在淬火后，需要进行回火处理，以降低钢的硬度和提高其弹性极限。
回火温度的选择同样取决于钢的类型和所需性能。
对于 mn13 高锰钢，通常选择的回火温度范围在 200-300°C 之间。
总之，mn13 高锰钢的热处理工艺需要根据具体制品的需要进行
调整，以达到最佳的性能和质量。
高锰钢的热处理工艺
高锰钢的热处理工艺嘿，朋友们！今天咱就来聊聊高锰钢的热处理工艺，这可真是个有趣又重要的事儿呢！你知道吗，高锰钢就像是个脾气有点怪的家伙。
要想让它乖乖听话，发挥出最佳性能，热处理工艺可不能马虎。
咱先说说加热这一步。
这就好比给高锰钢洗个热水澡，但水温可得掌握好，不能太高也不能太低。
要是温度不合适，那可就像洗澡水忽冷忽热，让人不舒服一样，高锰钢也会闹脾气呢！加热要均匀，要让每一处都能感受到合适的温度，这样它才能舒舒服服地准备好接下来的变化。
然后是保温。
这就像是让高锰钢在温暖的环境里多待一会儿，让它好好享受一下，彻底发生变化。
时间不能太短，不然它还没反应过来呢；但也不能太长，不然它可能会不耐烦哦。
接着就是冷却啦！这可是关键的一步，就像一场刺激的冒险。
冷却速度的快慢能决定高锰钢最后的性格呢。
快速冷却，它会变得坚硬而有韧性；慢慢冷却，它可能就会比较温顺一些。
你说神奇不神奇？咱再打个比方，高锰钢的热处理工艺就像是给它做一次全方位的改造。
加热是为它打开改变的大门，保温是让它在这个过程中沉淀和成长，冷却则是给它定型，让它成为我们需要的样子。
在实际操作中，可不能随随便便就开始哦。
得像对待宝贝一样小心翼翼，每一个细节都要注意到。
温度的测量要精准，时间的把握要恰到好处，稍有不慎，可能就前功尽弃啦！你想想，如果因为我们的一点疏忽，让高锰钢没能发挥出它应有的性能，那多可惜呀！所以呀，我们得认真对待这个热处理工艺，让高锰钢在我们的手中变得无比强大。
总之呢，高锰钢的热处理工艺看似简单，实则暗藏玄机。
我们要用心去钻研，去实践，才能真正掌握其中的奥秘。
让我们一起加油，把高锰钢的热处理工艺玩得团团转，让它为我们的生产和生活带来更多的便利和惊喜吧！可别小瞧了这看似普通的热处理工艺哦，它能创造的奇迹可多着呢！。
高锰钢铸件热处理保温时间 070
高锰钢铸件的热处理温度和保温时间
高锰钢的热处理的温度：经过长期的实践，对于不含其它合金元素的常规成分的高锰钢的水韧处理温度一1050-1100℃最为合适。
中间阶段（650-700℃）保温的目的是是厚壁铸件温差减小，炉内温度均匀，同时为升高问做好准备。
形状简单、小型薄壁件慢速升温可不做停留。
热处理的保温时间：在保温阶段希望碳化物全部溶解，成分尽可能均匀。
确定保温时间要考虑的主要因素是：铸件的壁厚、水韧处理掉额温度、钢的化学成分、铸件的结构特点、铸件结晶凝固的特点等。
铸件壁愈厚，保温时间愈长，经验数据是每25mm需要保温1h。
钢中碳和硅含量高，碳化物数量增加；钢中钼、钒、钛合金是碳化物难以溶解；枝晶间偏析的块状碳化物难以溶解；浇注温度高，析出粗大块状或晶间网状碳化物，这些碳化物的数量、形状、难溶程度等不利于自身溶解时，保温时间也要适当延长。
含有合金元素的渗碳体性碳化物和合金元素的特殊碳化物在较低温度下即使长时间保温也难以完全溶解或根本不溶解，为了使铸态组织中碳化物完全溶解，从效果上看，提高温度比延长保温时间要好。
高锰钢热处理工艺流程
高锰钢热处理工艺流程《高锰钢热处理工艺流程》嘿，大家好呀！今天咱来聊聊高锰钢热处理工艺流程。
这事儿啊，可有意思着呢！我先给大家讲个小故事哈。
有一次我去一个工厂参观，正好看到他们在对高锰钢进行热处理。
哇塞，那场面，可真是让我大开眼界。
一开始啊，工人们把高锰钢放进一个大大的炉子里面，就像把宝贝小心翼翼地放进保险箱一样。
这个炉子可神奇了，它能把温度升得高高的。
然后呢，就开始加热啦。
我就眼睁睁地看着那温度一点点升上去，心里还想着，这高锰钢在里面会不会热得受不了呀。
在加热的过程中，工人们可紧张啦，眼睛一直盯着各种仪表，就像医生在看着病人的心电图似的。
他们要时刻关注着温度的变化，不能有一丝一毫的差错。
等温度达到要求了，就进入了保温阶段。
这时候啊，就好像让高锰钢在里面好好睡一觉，让它充分吸收热量，发生一些奇妙的变化。
我在旁边都不敢大声说话，生怕吵醒了它似的。
保温一段时间后，重头戏来啦，那就是冷却！工人们把高锰钢从炉子里拿出来，然后用各种方法让它快速冷却。
有的用水浇，那滋滋的声音，就像放鞭炮一样；有的用风冷，呼呼的风声，感觉像是在给高锰钢吹风扇呢。
我在旁边看着，心里那个好奇呀，这高锰钢经过这么一番折腾，到底会变成啥样呢。
等冷却完成后，我一看，哇，和之前完全不一样啦！变得更加坚硬、更加耐磨了。
这就是高锰钢热处理工艺流程的大致过程啦。
从加热到保温再到冷却，每一步都很关键，都需要工人们精心操作。
就像我们做饭一样，火候掌握不好，做出来的菜就不好吃。
其实啊，生活中很多东西都需要经过类似的处理才能变得更好。
就像我们人一样，也要经过各种磨练和考验，才能变得更加坚强、更加优秀。
所以呀，大家可别小看了这高锰钢热处理工艺流程，它里面蕴含着很多道理呢。
下次要是有机会，大家也可以去工厂看看，亲自感受一下这个神奇的过程。
好啦，今天就和大家聊到这里啦，希望你们喜欢我讲的这个小故事和关于高锰钢热处理工艺流程的介绍。
拜拜啦！。

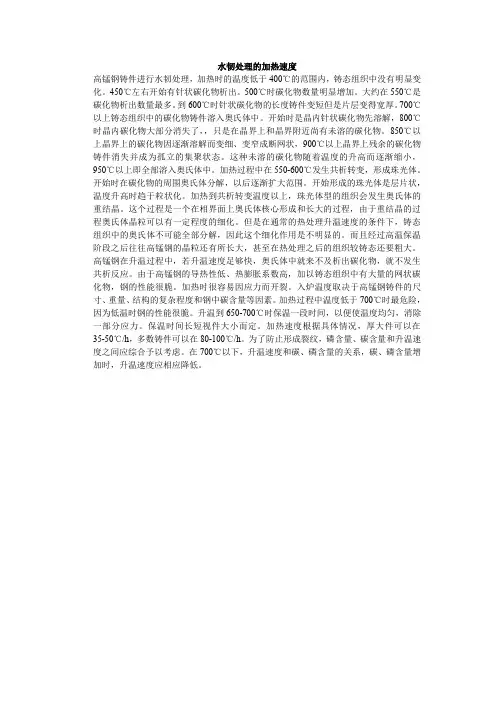

高锰钢水韧处理的加热温度
水韧处理的加热速度高锰钢铸件进行水韧处理，加热时的温度低于400℃的范围内，铸态组织中没有明显变化。
450℃左右开始有针状碳化物析出。
500℃时碳化物数量明显增加。
大约在550℃是碳化物析出数量最多。
到600℃时针状碳化物的长度铸件变短但是片层变得宽厚。
700℃以上铸态组织中的碳化物铸件溶入奥氏体中。
开始时是晶内针状碳化物先溶解，800℃时晶内碳化物大部分消失了，，只是在晶界上和晶界附近尚有未溶的碳化物。
850℃以上晶界上的碳化物因逐渐溶解而变细、变窄成断网状，900℃以上晶界上残余的碳化物铸件消失并成为孤立的集聚状态。
这种未溶的碳化物随着温度的升高而逐渐缩小，950℃以上即全部溶入奥氏体中。
加热过程中在550-600℃发生共析转变，形成珠光体。
开始时在碳化物的周围奥氏体分解，以后逐渐扩大范围。
开始形成的珠光体是层片状，温度升高时趋于粒状化。
加热到共析转变温度以上，珠光体型的组织会发生奥氏体的重结晶。
这个过程是一个在相界面上奥氏体核心形成和长大的过程，由于重结晶的过程奥氏体晶粒可以有一定程度的细化。
但是在通常的热处理升温速度的条件下，铸态组织中的奥氏体不可能全部分解，因此这个细化作用是不明显的。
而且经过高温保温阶段之后往往高锰钢的晶粒还有所长大，甚至在热处理之后的组织较铸态还要粗大。
高锰钢在升温过程中，若升温速度足够快，奥氏体中就来不及析出碳化物，就不发生共析反应。
由于高锰钢的导热性低、热膨胀系数高，加以铸态组织中有大量的网状碳化物，钢的性能很脆。
加热时很容易因应力而开裂。
入炉温度取决于高锰钢铸件的尺寸、重量、结构的复杂程度和钢中碳含量等因素。
加热过程中温度低于700℃时最危险，因为低温时钢的性能很脆。
升温到650-700℃时保温一段时间，以便使温度均匀，消除一部分应力。
保温时间长短视件大小而定。
加热速度根据具体情况，厚大件可以在35-50℃/h，多数铸件可以在80-100℃/h。
为了防止形成裂纹，磷含量、碳含量和升温速度之间应综合予以考虑。

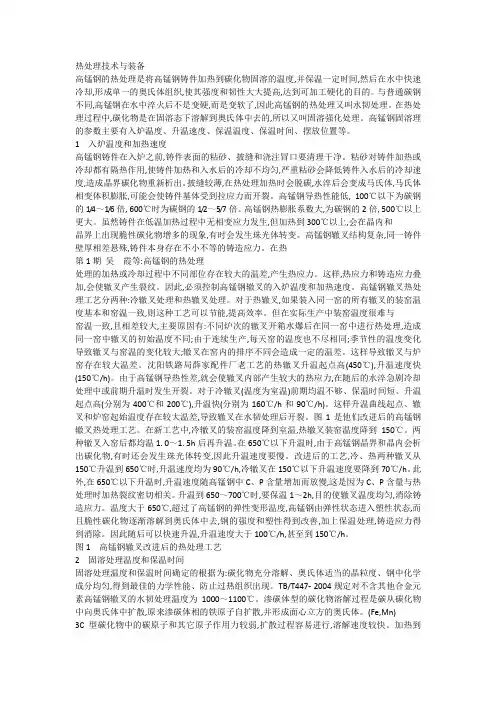

高锰钢的热处理
热处理技术与装备高锰钢的热处理是将高锰钢铸件加热到碳化物固溶的温度,并保温一定时间,然后在水中快速冷却,形成单一的奥氏体组织,使其强度和韧性大大提高,达到可加工硬化的目的。
与普通碳钢不同,高锰钢在水中淬火后不是变硬,而是变软了,因此高锰钢的热处理又叫水韧处理。
在热处理过程中,碳化物是在固溶态下溶解到奥氏体中去的,所以又叫固溶强化处理。
高锰钢固溶理的参数主要有入炉温度、升温速度、保温温度、保温时间、摆放位置等。
1入炉温度和加热速度高锰钢铸件在入炉之前,铸件表面的粘砂、披缝和浇注冒口要清理干净。
粘砂对铸件加热或冷却都有隔热作用,使铸件加热和入水后的冷却不均匀,严重粘砂会降低铸件入水后的冷却速度,造成晶界碳化物重新析出。
披缝较薄,在热处理加热时会脱碳,水淬后会变成马氏体,马氏体相变体积膨胀,可能会使铸件基体受到拉应力而开裂。
高锰钢导热性能低, 100℃以下为碳钢的1/4～1/6倍, 600℃时为碳钢的1/2～5/7倍。
高锰钢热膨胀系数大,为碳钢的2倍, 500℃以上更大。
虽然铸件在低温加热过程中无相变应力发生,但加热到300℃以上,会在晶内和晶界上出现脆性碳化物增多的现象,有时会发生珠光体转变。
高锰钢辙叉结构复杂,同一铸件壁厚相差悬殊,铸件本身存在不小不等的铸造应力。
在热第1期吴霞等:高锰钢的热处理处理的加热或冷却过程中不同部位存在较大的温差,产生热应力。
这样,热应力和铸造应力叠加,会使辙叉产生裂纹。
因此,必须控制高锰钢辙叉的入炉温度和加热速度。
高锰钢辙叉热处理工艺分两种:冷辙叉处理和热辙叉处理。
对于热辙叉,如果装入同一窑的所有辙叉的装窑温度基本和窑温一致,则这种工艺可以节能,提高效率。
但在实际生产中装窑温度很难与窑温一致,且相差较大,主要原因有:不同炉次的辙叉开箱水爆后在同一窑中进行热处理,造成同一窑中辙叉的初始温度不同;由于连续生产,每天窑的温度也不尽相同;季节性的温度变化导致辙叉与窑温的变化较大;辙叉在窑内的排序不同会造成一定的温差。
高锰钢铸件技术条件
高锰钢铸件技术条件
高锰钢铸件是一种常用于制造高强度、高韧性、高耐磨性的零部件的材料。
为了保证高锰钢铸件的质量和性能，需要遵循一些技术条件。
1. 原材料选用：高锰钢铸件的原材料应选用高品质的高锰钢材料，且必须符合国家标准或行业标准。
2. 熔炼工艺：高锰钢铸件的熔炼应采用电弧炉或感应炉进行，必须严格控制熔炼温度和保持时间，以确保熔体的均匀性和稳定性。
3. 浇注工艺：高锰钢铸件的浇注应采用真空浇铸或低压浇铸技术，以避免氧化和杂质的混入，保证铸件表面的光洁度和内部的致密性。
4. 热处理工艺：高锰钢铸件的热处理应根据不同的材料和工艺要求，采用正火、淬火、回火等多种方式进行，以保证铸件的硬度、韧性、强度等性能指标符合要求。
5. 检测和质量控制：高锰钢铸件应进行严格的检测和质量控制，包括外观检验、尺寸测量、化学成分分析、金相检查、硬度测量、非破坏性检测等多项指标，以确保铸件的质量和性能。
综上所述，高锰钢铸件的制造需要遵循一系列技术条件，包括原材料选用、熔炼工艺、浇注工艺、热处理工艺、检测和质量控制等方面，以保证铸件的质量和性能符合要求。
- 1 -。
高锰钢热处理工艺研究现状
高锰钢热处理工艺研究现状摘要：高锰钢是铁基耐磨材料中的典型产品，在耐磨材料中占有重要地位。
因其在高应力、高冲击载荷的工作环境下表现出极优异的抗磨性能，同时兼具优良的韧性及形变硬化能力，被广泛应用于采矿、破碎、挖掘及轨道行业。
高锰钢需要经过适当的热处理处理后方能具备理想的机械性能，达到耐磨材料使用标准。
近年来，随着高锰钢产品的不断发展及多样化，高锰钢热处理工艺的改进也备受各行研究者的重视。
关键词：高锰钢；热处理工艺；现状一、高锰钢的特点及其应用高锰钢材料，是指其合金元素锰含量在11%～14%、碳含量在0.9%～1.3%的合金铸钢，这种钢材在具有很高的耐磨性的同时，具有极强的韧性，可以抵抗剧烈冲击负荷，其在承受剧烈的冲击或接触应力下，金属表面会迅速硬化，而金属内部仍然保持极强的韧性，这种外硬内韧的特点对于部分轨道交通装备零部件的抗磨损耐冲击要求是极其有利的。
二、高锰钢的热处理（一）常规热处理1.固溶处理固溶处理又称水韧处理，是高锰钢最常规的热处理方式，即将工件加热到完全奥氏体化温度保温，然后快速入水冷却以获得单一相奥氏体组织。
实际生产中一般为1000℃～1100℃，温度过低不利于碳化物溶解，过高容易导致过烧，对于合金化高锰钢，该温度可适当提高。
高锰钢经过固溶处理后，其力学性能得到明显改善。
由于高锰钢的导热系数较小，热膨胀系数较大，在加热过程中容易产生热应力，加之铸件本身存在较大的铸造应力，使得高锰钢铸件在热处理过程中极易开裂，尤其对于结构复杂，壁厚悬殊较大的铸件更是如此。
因此，对不同结构、尺寸的工件往往会制定不同热处理工艺参数。
对于结构简单的小型件，为保证其生产效率及节约能源一般可省略低温预等温过程，直接在较高温度下（<750℃）入炉，并快速升温到奥氏体化温度1000℃～1050℃保温。
对于中等结构复杂或简单大型件，如壁厚超过40mm的履带，入炉温度不宜过高（<400℃），升温速率也应放缓到50～70℃/h，且加热到600℃～700℃时，可按1.5min/mm均温一段时间以消除铸造应力，防止工件产生微裂纹。
高锰钢铸件的热处理
高锰钢铸件的热处理高锰钢的铸态组织中除奥氏体相外，还有析出的碳化物。
为获得高韧性，必须予以热处理，以消除铸态组织中晶内和晶界上的碳化物。
高锰钢含碳量通常为l3％左右，要消除其铸态组织的碳化物，需将钢加热到l000。
C以上，并保温适当时间，使其碳化物完全溶解，随后迅速冷却，这种热处理通常称为水韧处理。
(1)水韧温度水韧温度取决于铸钢成分，通常为1050～1080°C。
过高的水韧温度会导致铸件表面严重脱碳，而且奥氏体晶粒中和晶界上将析出共晶碳化物。
由于共晶碳化物是不能重新热处理来消除的脆性相，应尽量避免产生。
(2)加热速率高锰钢比一般碳钢铸件的导热差，铸件在加热时易引起应力；厚壁铸件则宜采用缓慢加热。
为减少铸件加热过程中变形或开裂，生产上常采用预先在650℃保温，再快速升到水韧温度的处理工艺。
(3)保温时间保温时间主要取决于铸件的壁厚，以确保铸态组织中的碳化物完全溶解和奥氏体的均匀化。
通常保温时间可按铸件壁厚每25mm保温lh计算。
(4)冷却冷却过程对铸件规定的性能指标及组织状态有很大的影响。
水韧处理时，铸件入水前的温度应在950℃以上。
为此，铸件从出炉到入水不应超过2min，水温保持在40℃以下。
水韧处理后可根据铸件的要求及复杂程度适当进行回火，但回火温度不应超过250℃。
为缩短热处理周期，可利用铸态预热进行高锰钢水韧处理。
其工艺为：铸件于ll00～1180°C自铸型中取出，经除芯清砂后，铸件温度允许冷却到900～I000℃，然后装入并加热到l050～1080℃的炉内保温3～5h后水冷。
该处理工艺不仅简化了热处理工艺，减少了铸件在型内的冷却时间，而且可提高铸件的性能。
利用预热处理的高锰钢铸件冲击韧性比常规处理的提高5%～15％。
用于破碎机的高锰钢固定板进行工业试验(破碎物为花岗岩和花岗闪长石，环境温度30～40℃，其使用寿命提高50％。
此外，高锰钢还可实行弥散硬化处理，适用于添加Mo或其他碳化物形成元素的高锰钢，如ZGMnl2Mo2铸钢，可先在580～610℃退火2h，以便析出碳化物强化奥氏体，然后再加热到l000℃左右淬火。
锰钢件质量控制点
锰钢件质量控制点1、水韧处理温度不低于1040℃，确保铸件中的碳化物均匀、固溶。
2、水韧处理入水时间不超过1分钟.3、Mn/C应≧10.高锰钢件热处理规定1、壁厚不同的铸件分窑处理。
铸件码放要充分考虑火焰和水流方向，力求受热均匀，减少应力，确保淬火质量。
2、淬火池每半月清理一次，淬火时确保足够的清洁水量。
3、铸件进窑时,要求两煤气炉均已产生标准煤气，炉、窑正常，窑温不高于250℃.4、南炉小风量，微火(火势尽量小,必要时用2个风口送风）缓慢升温，（每小时升温速度不高于100℃)至第一阶段保温温度。
5、低温阶段升温时间要求：600×900齿板及易裂件，不少于4。
5小时，其它件不少于3。
5小时。
6、冬季铸件入窑预热,不少于2小时。
7、保证第一阶段保温时间及保温温度要求.8、完成第一阶段保温,进入升高温阶段,南炉可增加风量,增大火势.9、高温升温速度每小时可大于100℃，但600×900齿板，升温时不可少于4小时，其它件不少于3小时.10、单炉作业，窑温大于700℃，开始升高温时，可点热北炉,两炉共同进行升高温及高温保温。
（2721端衬、600×900齿板等壁厚大于100mm的铸件，保温时间不少于4小时，其它铸件按壁厚25mm保温1小时，计算保温时间）。
11、铸件出炉入水,必须协调、快速动作,总时间控制在50秒之内。
超过一分钟时，严禁再入水,必须拉回窑内重烧,并继续保温不少于1.5小时。
12、铸件入水后,在水中摆动不少于10分钟，不可提出水面.在水中的时间不少于40分钟。
13、铸件淬火过程中，应打开水池进水阀门，补充冷水,一般要求淬火前的水温小于30℃,淬火后的水温，不大于60℃.14、整个烧窑过程中，仪表记录的温度变化曲线,温差波动不应大于50℃。
15、煤气炉作业,必须严格执行操作规程及安全规定。
16、炉、窑作业，应做到各种材料充分利用，厉行节约。
高锰钢铸件生产工艺过程控制为提高高锰钢铸件的使用寿命,特别是解决高锰钢铸件在使用中出现的不耐磨、裂纹问题，根据铸钢生产条件，产品结构、铸件使用特性，特对高锰钢的生产工艺过程进行规范和控制.一、高锰钢的冶炼冶炼质量对铸件使用性能有重要影响,特别是入炉料质量低劣、成分不合格,配比不易协调时,把好冶炼关尤其重要。
高锰钢及高铬铸铁热处理工艺曲线
3.厚度超过120mm的大齿板、大板锤靠电阻丝方向不允许有任何工件遮挡、大齿板大板锤、周边有效厚度尺寸相对应的尺寸范围不允许安放任何工件。
研发部
高铬铸铁热处理工艺
一、淬火
二、回火
三、装炉要求：
1.根据电阻炉传热特点、吊栏中部不单独装工件。
2.工件间要留有间隙，尤其是板锤中间间隙要大于板锤厚度。
3.炉门300mm内不放工件。
研发部温度入水10802501100时间h2502432191100650温度1080250时间h入水251100温度入水10802501100时间h温度入水高锰钢及高铬铸铁热处理工艺曲线高铬铸铁热处理工艺一淬火二回火三装炉要求
高锰钢热处理工艺
曲线1：适用于有效厚度在50-100mm以内，重量在500-1000kg的铸件。
曲线2：适用于有效厚度50mm以内，重量500kg以内的内销产品。
曲线3：适用于有效厚度100-120mm以内，重量1000-1300kg以内的铸件。
曲线4：适用于有效厚度大于120mm，重量超过1300kg的铸件。
转炉原则：
1.吊栏中部不装厚齿板、厚板锤。
2.不能整炉装齿板、大齿板一般不平装、齿板一般装在吊栏两端。
高锰钢铸造斗齿的热处理方法
高锰钢铸造斗齿的热处理方法高锰钢斗齿是一种常用的工程机械配件，具有耐磨、耐腐蚀、高强度等优点，因此在铸造过程中需要进行热处理以提高其性能。
下面将介绍高锰钢铸造斗齿的热处理方法。
高锰钢铸造斗齿的热处理主要包括退火、正火和淬火三个步骤。
首先进行退火处理，目的是消除内部应力、改善高锰钢的塑性及韧性，并提高其加工性能。
退火温度一般为800~900摄氏度，保温时间根据材料的厚度和规格而定，通常为1~2小时。
退火后，需要进行冷却处理。
接下来是正火处理，正火是将高锰钢加热到临界温度以上，然后快速冷却，使其组织转变为马氏体。
正火温度一般为850~900摄氏度，保温时间为1~2小时。
正火后，需要进行淬火处理。
淬火是将高锰钢加热到临界温度以上，然后迅速冷却到室温或低温，使其组织转变为马氏体，并提高高锰钢的硬度和耐磨性。
淬火温度一般为900~950摄氏度，保温时间为1~2小时。
淬火后，需要进行回火处理。
回火是将淬火后的高锰钢加热到一定温度，然后冷却到室温，以减轻淬火时产生的残余应力，提高高锰钢的韧性和塑性。
回火温度一般为200~300摄氏度，保温时间为1~2小时。
需要注意的是，高锰钢铸造斗齿的热处理过程中要控制好加热温度、保温时间和冷却速度，以确保高锰钢的性能达到设计要求。
此外，在实际操作中还要注意控制退火、正火和淬火的工艺参数，以避免产生裂纹和变形。
在热处理过程中，还可以采用表面渗碳、氮化等工艺来提高高锰钢的表面硬度和耐磨性。
表面渗碳是将高锰钢浸入含有碳的介质中加热，使碳在高锰钢表面渗入，形成一层碳化物，从而提高高锰钢的表面硬度。
氮化是将高锰钢置于含有氮的介质中加热，使氮在高锰钢表面渗入，形成一层氮化物，提高高锰钢的表面硬度和耐磨性。
高锰钢铸造斗齿的热处理方法主要包括退火、正火、淬火和回火等步骤，通过合理控制工艺参数和采用表面渗碳、氮化等工艺，可以提高高锰钢的性能，延长其使用寿命。
热处理是高锰钢铸造斗齿生产过程中不可或缺的环节，对提高产品质量和性能具有重要意义。
高锰钢热处理工艺研究现状
高锰钢热处理工艺研究现状摘要：高锰钢是黑色系耐磨材料的代表产品，在耐磨材料中占有重要地位。
由于在高应力、高冲击载荷的工作环境下具有优良的耐磨性能、良好的韧性和变形硬化能力，被广泛应用于矿山、破碎、钻井和铁路行业。
高锰钢必须经过适当的热处理，才能具有理想的机械性能并满足耐磨材料的标准。
近年来，随着高锰钢产品的不断发展和多样化，改进高锰钢的热处理工艺也引起了各领域研究人员的关注。
关键词：高锰钢热处理工艺现状高锰钢是黑色系耐磨材料的代表产品，在耐磨材料中占有重要地位。
由于在高应力、高冲击载荷的工作环境下具有优良的耐磨性能、良好的韧性和变形硬化能力，被广泛应用于矿山、破碎、钻井和铁路行业。
高锰钢必须经过适当的热处理，才能具有理想的机械性能并满足耐磨材料的标准。
1882年，英国奥氏体高锰钢由R.A.哈德菲尔德发明，他发现高锰钢通过加热到1000℃再用水冷却提高了韧性。
一直使用到现在。
近年来，随着高锰钢产品的不断发展和多样化，改进高锰钢的热处理工艺也引起了各领域研究人员的关注。
高锰钢是黑色系耐磨材料的代表产品，在耐磨材料中占有非常重要的地位。
由于在高应力、高冲击工况下具有优良的抗磨效果，以及良好的柔韧性和变形硬化能力，被广泛应用于破碎、钻井、矿山等领域。
高锰钢具有较好的机械性能，必须经过合理的热处理工艺才能达到标准使用要求。
本文简要介绍了高锰钢的基本情况，分析了热处理工艺对高锰钢组织和性能的影响。
1高锰钢的特点和用途高锰钢是指合金元素中锰含量为11%-14%，碳含量为0.9%-1.3%的合金铸钢，韧性好，能承受剧烈的冲击载荷。
在接触应力下，金属表面迅速硬化，但金属内部仍保持强韧性，耐磨、抗冲击要求非常有利。
2高锰钢的热处理固溶热处理又称水强化处理，是高锰钢最常用的热处理方法。
即通过将工件加热到全奥氏体化温度，保温，然后在水中淬火，得到单片钢，高锰钢铸件极其脆弱。
在热处理过程中，尤其是对于结构用途而言，对于复杂且壁厚变化较大的铸件尤其如此。
65mn热处理标准
65Mn 是一种高锰钢，适用于制造弹簧、轴承等零件。
65Mn 热处理标准主要包括淬火、回火等工艺。
以下是一些建议的热处理工艺参数：
1. 淬火：
- 淬火温度：830-850℃
- 冷却方式：油冷或水冷
2. 回火：
- 回火温度：500-550℃
- 冷却方式：空气冷却或水冷
3. 退火：
- 退火温度：750-800℃
- 冷却方式：空气冷却
4. 正火：
- 正火温度：810-830℃
- 冷却方式：空气冷却
具体的热处理工艺应根据零件的尺寸、形状和用途进行调整。
在实际操作中，还需要注意以下几点：
1. 加热前的堆放：原则上要有利于出炉和淬火时冷却均匀，避免产生变形或裂纹。
2. 控制淬火速度：淬火速度过快可能导致零件内部应力过大，影响零件的使用寿命。
适当控制淬火速度，使零件内部应力分布均匀。
3. 回火温度和时间的选择：根据零件的硬度要求，选择合适的回火温度和时间，以保证零件具有良好的弹性和强度。
4. 注意零件表面的脱碳和氧化：在热处理过程中，要避免零件表面产生过多的脱碳和氧化，以免影响零件的表面质量和使用寿命。
5. 遵循热处理工艺规范：根据相关标准和规范进行热处理，确保零件的尺寸、形状和性能满足要求。
厚大高锰钢锤头的热处理
厚大高锰钢锤头的失效和铸造、热处理工艺1使用工况及要求:厚大高锰钢锤头使用工况是强烈冲击，要求有良好的耐磨性，硬度、冲击韧性匹配要好。
要求高的硬度，高冲击韧性，尤其冲击韧性要求更好。
2厚大高锰钢锤头的失效：2.1 耐磨材料选择不合理厚大高锰钢锤头一般用普通高锰钢、改性高锰钢、超高锰钢ZGMn13Cr2Mo,碳、铬应为中下限，加鉬抑制碳化物。
锤头选材不合理表现在化学成分的设计对锤头的耐冲击、耐磨不适应使用工况。
2.2锤头结构尺寸设计不合理厚大高锰钢锤头铸件加热时，碳化物溶解困难；厚大高锰钢锤头冷却时速度小，碳化物容易析出。
一般锤头设计的厚度最好不超过110mm,如果设计厚度超过110mm,达到130mm-150mm,铸造材质成分设计、铸造工艺、热处理工艺一定要针对控制。
2.3设计材料成分不合理碳含量：当碳化物数量多时，虽然可通过固溶处理消除，但不能保证金属微观组织的致密度。
碳化物和奥氏体由于比容的差别造成碳化物溶解后，在奥氏体中存在显微缺陷，因此，碳含量越高，碳化物数量越多，热处理后金属的致密度越差，韧性越低，厚大高锰钢锤头碳含量不能过高。
2.4铸造工艺不合理铸造工艺不合理，补缩不足，心部有明显缩孔、缩松和夹杂物，导致锤头在使用过程中断裂。
2.5热处理工艺不合理热处理工艺：2.5.1装炉水韧处理时把冒口去掉，以减少淬火重量，提高冷却速度。
锤头采用竖装，保证锤头间间隙200mm左右，便于加热均匀、加强冷却。
2.5.2装炉温度和升温速度：厚大高锰钢锤头装炉温度过高，加热速度过快，易产生很大的热应力，使铸件产生裂纹。
2.5.3奥氏体化温度和保温时间固溶处理奥氏体化温度和保温时间要保证碳化物分解、溶解和扩散。
奥氏体化温度不够高，时间不够长，碳化物未溶解，影响锤头的韧性。
奥氏体化温度过高，加热时间过长，会使铸件晶粒长大、脱碳、脱锰，影响力学性能、使用寿命。
奥氏体化温度和保温时间要求能保证：2.5.3.1碳化物充分溶解，获得均匀稳定的奥氏体组织2.5.3.2防止奥氏体晶粒长大，获得细的晶粒度2.5.3.3均匀钢中的化学成分厚大高锰钢锤头铸件加热时，碳化物溶解困难，须保证奥氏体化温度和保温时间足够。
高锰钢热处理工艺与裂纹的防治
一、高锰钢铸件如何防止裂纹的产生？针对生产高锰钢铸件的各个主要环节，应该从以下几个方面采取措施预防裂纹的产生。
1、铸件的结构设计铸件的壁厚相差太大、壁厚过渡不当、铸件圆角过渡太小等结构问题均容易产生裂纹。
因此，铸件设计应密切与铸造工艺相结合，尽量避免铸件设计不合理。
例如可以将“+”字断面改为“T”形断面等。
2、铸造工艺设计(包括各种工艺因素及浇注系统)在铸造工艺各因素中最重要的是铸型的退让性，其次是砂箱设计不合理。
例如箱筋阻碍收缩可以产生裂纹，因此，箱筋距铸件及冒口要有一定的距离。
浇注系统设计不当，分散导人的多条内浇道往往因阻碍铸件收缩，而在与内浇道联结处开裂。
应该特别指出，在铸件内浇道导入处，局部温度高而最后凝固，由于得不到足够的补缩，收缩应力使铸件开裂，所以一般在内浇道处要设置冒口补缩。
3、高锰钢铸件的冒口及冷铁设置高锰钢铸件的冒口设置以不用普通顶冒口为原则，因为用乙炔焰切割冒口时容易造成裂纹。
所以最好采用侧冒口及易割冒口，冒口一般用锤打掉。
铸件设置冒口对热节进行补缩，使铸件不产生缩孔及缩松，是防止内裂的有效措施，但冒口设置又产生了接触热节，其它工艺措施要与其配合得当。
如合理地使用冷铁，就可做到既防止内裂又不会产生外裂。
冷铁可以调节铸件各部分凝固速度，可以使铸件的缺陷发生位置迁移，同冒口配合可以扩大冒口的补缩范围。
但是冷铁使用不当，例如使用弯曲变形的冷铁时往往会在不适当的冷铁长度范围内因铸件凝固速度不均衡而造成裂纹。
冷铁之间间隔大也可造成裂纹，高锰钢铸件对此很敏感，所以工艺设计时应特别注意。
4、化学成分及熔炼工艺在高锰钢中，碳和磷对裂纹的产生影响最大。
含碳量越高，铸件越容易产生裂纹。
钢液的还原精炼对高锰钢铸件裂纹的影响也要引起重视。
在高锰钢的冶炼过程中应严格控制炉渣中FeO+MnO之和不大于1.2%，因为随着渣中FeO+MnO之和的提高，钢液中FeO+MnO也必升高，凝固后在晶界上析出，会使钢变脆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高锰钢铸件的热处理
高锰钢的铸态组织中除奥氏体相外，还有析出的碳化物。
为获得高韧性，必须予以热处理，以消除铸态组织中晶内和晶界上的碳化物。
高锰钢含碳量通常为l3,左右，要消除其铸态组织的碳化物，需将钢加热到l000。
C以上，并保温适当时间，使其碳化物完全溶解，随后迅速冷却，这种热处理通常称为水韧处理。
(1)水韧温度
水韧温度取决于铸钢成分，通常为1050,1080?C。
过高的水韧温度会导致铸件表面严重脱碳，而且奥氏体晶粒中和晶界上将析出共晶碳化物。
由于共晶碳化物是不能重新热处理来消除的脆性相，应尽量避免产生。
(2)加热速率
高锰钢比一般碳钢铸件的导热差，铸件在加热时易引起应力;厚壁铸件则宜采用缓慢加热。
为减少铸件加热过程中变形或开裂，生产上常采用预先在650?保温，再快速升到水韧温度的处理工艺。
(3)保温时间
保温时间主要取决于铸件的壁厚，以确保铸态组织中的碳化物完全溶解和奥氏体的均匀化。
通常保温时间可按铸件壁厚每25mm保温lh计算。
(4)冷却
冷却过程对铸件规定的性能指标及组织状态有很大的影响。
水韧处理时，铸件入水前的温度应在950?以上。
为此，铸件从出炉到入水不应超过2min，水温保持在40?以下。
水韧处理后可根据铸件的要求及复杂程度适当进行回火，但回火温度不应超过250?。
为缩短热处理周期，可利用铸态预热进行高锰钢水韧处理。
其工艺为:铸件于ll00,1180?C自铸型中取出，经除芯清砂后，铸件温度允许冷却到900,I000?，然后装入并加热到l050,1080?的炉内保温3,5h后水冷。
该处理工艺
不仅简化了热处理工艺，减少了铸件在型内的冷却时间，而且可提高铸件的性能。
利用预热处理的高锰钢铸件冲击韧性比常规处理的提高5%,15,。
用于破碎机的高锰钢固定板进行工业试验(破碎物为花岗岩和花岗闪长石，环境温度30,40?，其使用寿命提高50,。
此外，高锰钢还可实行弥散硬化处理，适用于添加Mo或其他碳化物形成元素的高
锰钢，如ZGMnl2Mo2铸钢，可先在580,610?退火2h，以便析出碳化物强化奥氏体，然后再加热到l000?左右淬火。
(5)高锰钢的金相组织
高锰钢经水韧处理后，如碳化物完全消除，则为单一的奥氏体组织。
这样的组织只有在薄壁铸件上才可得到，通常允许奥氏体晶粒内或晶界上有少量碳化物。
高锰钢组织中的碳化物，按其产生的原因可分为三种:其一是未溶碳化物，是水韧处理未能溶解的铸态组织中的碳化物;其二是析出碳化物，是因水韧处理时冷却速率不够高，在冷却过程中析出的;第三种是过热碳化物，是因水韧处理时加热温度过高而析出的共晶碳化物。
前两种碳化物，可通过再次热处理予以消除，过热产生的共晶碳化物则不能通过再次热处理消除。
由于共晶碳化物超标而判定不合格的铸件只能报废，不允许再次热处理。
