热塑性塑料的主要性能测试方法

合集下载

热塑性塑料的主要性能测试方法

热塑性塑料的主要性能测试方法1. 熔融流动性测试: 测试熔融状态下塑料的流动性。

常用的方法有熔流率测试(Melt Flow Index, MFI)和熔体体积流动率测试(MeltVolume-Flow Rate, MVR)。

熔流率测试用于衡量塑料在一定温度和压力下从熔融体到定型体的流动性能，适用于热塑性塑料中低粘度的物料；熔体体积流动率测试用于衡量塑料在一定温度和压力下从熔融体到定型体的体积流动性能，适用于高粘度的物料。

2. 热变形温度测试: 测试塑料在一定温度下的热稳定性，常用测试方法有热变形温度(Vicat Softening Temperature, VST)和热变形温度试验(Hot Deformation Temperature, HDT)。

热变形温度测试用于衡量塑料在一定的负荷下承受变形的温度，可以评价材料的热稳定性和耐变形性能。

3.热老化性能测试:测试塑料在一定温度下长时间暴露的耐热老化性能。

常用测试方法有热氧老化试验和紫外老化试验。

热氧老化试验用于衡量塑料在高温和氧气环境中的抗老化性能，可评估材料的稳定性和耐氧化性能；紫外老化试验用于衡量塑料在紫外线照射下的抗老化性能，对室外应用的塑料特别重要。

4.弯曲强度和弯曲模量测试:测试塑料的柔韧性和刚性。

常用测试方法有弯曲强度和弯曲模量测试。

弯曲强度测试用于衡量塑料在弯曲状态下承受破坏的能力，可评估材料的耐弯曲性能；弯曲模量测试用于衡量塑料在弯曲状态下的刚度，可评估材料的刚性和弯曲性能。

5.拉伸强度和断裂伸长率测试:测试塑料的强度和韧性。

常用测试方法有拉伸强度和断裂伸长率测试。

拉伸强度测试用于衡量塑料在拉伸状态下承受破坏的能力，可评估材料的抗拉性能；断裂伸长率测试用于衡量塑料在拉伸破坏前的延伸能力，可评估材料的韧性。

6. 硬度测试: 测试塑料的硬度。

常用测试方法有洛氏硬度测试(Rockwell Hardness, R)和巴氏硬度测试(Vickers Hardness, HV)。

热塑性塑料的性能

热塑性塑料的性能对于用于汽车内饰的热塑性塑料，除了常规的物理性能、流动性能、力学性能(抗拉强度、弯曲强瘦、冲强度)、热性能、燃烧性能，我们还关注热塑性塑料其他一些特性。

（1)收缩率热塑性塑料的特性是在加热后熔融，冷却后收缩，当然加压以后体积将缩小。

在注塑成型过程中，先将塑料熔体注射入模具型内，充填结束后熔体冷却固化，从模具中取出塑件时出现收缩，称为成型收缩。

塑料件再从模具中取出后稳定一段时间，塑料件的尺寸仍会出现微小的变化。

这种变化称为后收缩。

另一种变化是某些吸湿性塑料因吸湿而出现胀。

例如PA610吸水量在1.5-2.0%时，零件尺寸增加0.1-0.2%。

玻璃纤维增强PA66的含水量为40%时，尺寸约增加0.3%。

收缩率S由下式表示: S=100%×（D−M）/D公式中: S为塑件的收缩率D为模具尺寸(长、宽、高)M为塑件尺寸(长、宽,高)收缩率的计算方法都是一样的，但是测试收缩率的模具尺寸不一样,这就导致同样的材料，采用不同尺寸的模具，得到收缩率值不一样。

（2）流动性在一定温度、压力下，塑料能够充满模具各部分型腔的性能，称作流动性。

流动性差，注射成型时需较大的注射压力或者较高的料筒温度；流动性太好,容易产生飞边。

通常可以用熔融指数来直观地表示塑料的流动性。

熔融指数大，流动性好。

熔融指数小，流动性差。

（3）熔化温度(熔点T)熔化温度是指结晶型聚合物从高分子链结构的三维有序态转变为无序的黏流态时的温度。

高分子材料是不同分子量的高分子的混合物，有一定的分子量分布。

因此，高分子材料的熔融是一个过程。

例如PP材料的熔融从153℃左右开始，到165℃左右达到熔融的峰值。

165℃为PP的熔点,到170℃左右熔融完全结束。

（4）降解在化学或物理作用下聚合物分子的聚合度降低的过程称为降解。

聚合物在热、力、氧气、水及光辐射等作用下往往发生降解。

降解实质是大分子链发生结构变化的过程。

（5）结晶聚合物分子形成的一种有序的聚集态结构叫结晶。

塑料材料的热塑性与熔体流动性

塑料材料的热塑性与熔体流动性塑料材料是一类广泛应用于各个领域的工程材料，其热塑性和熔体流动性是塑料加工和应用过程中的重要性能指标。

本文将从塑料材料的热塑性和熔体流动性的定义、影响因素和测试方法等方面进行论述。

一、热塑性的定义和影响因素热塑性是指塑料材料在特定温度范围内能够软化、熔融，并能通过塑料加工工艺塑性变形的性能。

热塑性塑料在受到加热后会软化、熔融，而在冷却过程中可再次变得硬化，具有可重复使用的特点。

热塑性的具体数值可以通过热塑性指数（SPI）进行表征。

SPI是指在一定的温度、压力和试样尺寸条件下，塑料材料熔融流动所需的最大力和标准试样所需最大力的比值。

热塑性受多种因素影响，主要包括材料成分、分子结构、熔点、熔融粘度以及外界温度等。

一般来说，高分子量、长链结构的聚合物具有更好的热塑性能。

而对于共聚物来说，组成比例的改变也会对热塑性产生影响。

二、熔体流动性的定义和影响因素熔体流动性是指塑料材料在熔融状态下的流动性能，主要指材料在注塑、挤出等加工工艺中流动性的表现。

熔体流动性的好坏直接影响着塑料制品的成形质量。

熔体流动性的具体数值可以通过熔体流动率（MFR）来表征。

MFR 是指在一定温度和标准压力下，熔融态的塑料材料在一定时间内通过标准针筒流动的质量或体积。

熔体流动性受多种因素影响，其中最重要的因素是熔体粘度。

熔融温度越高，材料的粘度越小，流动性越好。

此外，分子量的大小、熔点的高低以及添加剂的种类和含量等也会对熔体流动性产生影响。

三、热塑性和熔体流动性测试方法1. 热塑性测试方法：常用的测试方法是热塑性指数（SPI）测试。

该测试方法通过加热和施加力的方式，使标准试样发生流动，从而测量塑料材料的热塑性能。

2. 熔体流动性测试方法：常用的测试方法是熔体流动率（MFR）测试。

该测试方法通过将塑料材料装入标准针筒，施加标准压力，通过计量熔体在一定时间内从针筒流出的质量或体积，从而得到熔体流动率。

除了SPI和MFR测试方法外，还有一些其他的测试方法用于评估热塑性和熔体流动性，如流动速率测试、挤出流动率测试等，不同的测试方法适用于不同的材料和加工工艺。

实验四熔融指数的测定

实验四热塑性塑料熔融指数的测定一、实验目的1、测定聚乙烯、聚丙烯、聚苯乙烯等热塑性聚合物的熔融指数。

2、了解热塑性塑料熔体流动速率与加工性能之间的关系。

3、掌握热塑性塑料熔体流动速率的测定方法，学习使用MFI-1221熔体流动速率仪。

4、掌握熔体质量流动速率计算方法。

二、实验原理大多数热塑性塑料都可以用它的熔体流动速率来表示它的流动性。

熔体流动速率（MFR）是指热塑性高聚物在规定的温度、压力条件下，熔体在10min内通过标准毛细管的质量值，其单位是g/10min，习惯用熔融指数（MI）表示，又称为熔融流动指数（MFI）。

对于同一种聚合物，在相同的条件下，流出的量越大，MI越大，说明其流动性越好。

对于不同的聚合物来说，由于测试时所规定的条件不同，因此，不能用熔融指数的大小来比较它们的流动性。

同时，对于同一种高聚物来说还可用MI来比较其相对分子质量的大小。

MI越小，其相对分子质量越高；反之MI越大，其相对分子质量越小，说明它的流动性越好。

因此，一般来说，分子量越大，分子链越长，支链越多，熔融指数越小，加工性越差，但生产出来的聚合物产品应用性能如断裂强度、硬度、韧性、缺口冲击、耐老化稳定性等就越好。

反之，分子量小、分子链越短，支链越小，熔融指数越大，加工性越好，但是生产出来的产品应用性能就相应较差。

在塑料加工成型中，对塑料的流动性常有一定的要求。

如压制大型或形状复杂的制品时，需要塑料有较大的流动性。

如果塑料的流动性太小，常会使塑料在模腔内填塞不紧，从而使制品质量下降，甚至成为废品。

而流动性太大时，会使塑料溢出模外，造成上下模面发生不必要的黏合或使导合部件发生阻塞，给脱模和整理工作造成困难，同时还会影响制品尺寸的精度。

所以聚合物生产要在加工性能和应用性能间找到平衡，根据产品的特点，发现最佳参数。

用MI表征高聚物熔体的黏度，作为流动物性指标已在国内外广泛采用。

由此可见，高聚物流动性的好坏，与加工性能关系非常密切，是成型加工时必须考虑的一个很重要的因素，不同用途、不同加工方法对高聚物MI值有不同的要求，对选择加工工艺参数如加工温度、螺杆转速、加工时间等都有实际的指导意义。

塑料软化点(维卡)的测定

Nhomakorabea、实验用品
1．试样与预处理（1）试样厚度为6mm，宽和长各为20mm。（2）试样的支撑面和侧面应平行，表面平整光滑、
无气泡、无锯齿痕迹、凹痕或飞边等缺陷。（3）每组试样为2个。（4）试样的预处理可按产品标准规定进行，产品
标准若无规定时，可直接进行测定。
2．实验设备
本实验采用RHV－300微机控制式热变形维卡软化点温度测定仪来测量塑料软化点温度。此试验仪由机械部分和电气部分组成：机械部分主要完成承载液压油，装夹试样，对试样施加固定载荷以及对液压油的搅拌等。电气部分完成对液压油的加热和控温，试验数据的采集和对整个试验过程的控制。
塑料软化点（维卡）的测定
一、实验目的测定热塑性材料的软化点（维卡）的温度，并掌握
其试验方法。
二、实验简述（实验原理）
本实验是在特定的液体传热介质中、一定的升温速度下，施加特定的负载后，横截面积为1mm2 的平头针刺入塑料试样中1mm时的温度。
各种塑料的高温作用下，所发生的作用是不同的，温度对塑料的各方面的性质影响较大，为了测定塑料温度随温度上升而发生变形来确定塑料使用的范围，规定了许多的测试方法，最常用的是 “马丁耐热试验方法”、“维卡软化点测试方法”。这些方法测试的温度，仅仅是在该方法规定的载荷大小、施力方式、升温速度下到达规定的变形量时的温度，而不是这种材料的使用温度上限。
四、实验过程
（1）将被测试样放在支架上，其中心位置应在顶针头下面，载荷杆与试样垂直，经机械加工的试样，加工面应紧贴支架底座。
（2）将装好试样的支架小心浸入浴槽内，试样位于液面35mm以下，起始温度应至少低于该材料软化点（维卡）50℃。
（3）试样装好后，加上负载，打开搅拌器搅拌 5min后调节变形测量装置，使之为零。

热塑性塑料熔体流动速率测定

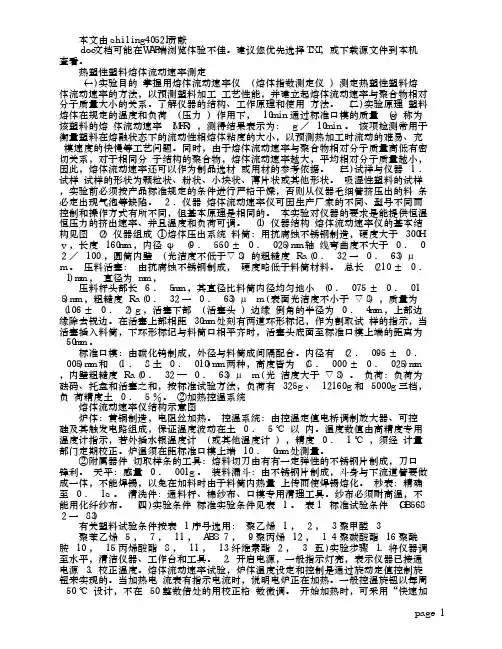

本文由ｓｈｉｌｉｎｇ４０５２１贡献ｄｏｃ文档可能在ＷＡＰ端浏览体验不佳。

建议您优先选择ＴＸＴ，或下载源文件到本机查看。

热塑性塑料熔体流动速率测定（一）实验目的　掌握用熔体流动速率仪　（　熔体指数测定仪　）　测定热塑性塑料熔体流动速率的方法，以预测塑料加工　工艺性能，并建立起熔体流动速率与聚合物相对分子质量大小的关系。

了解仪器的结构、工作原理和使用　方法。

　（二）实验原理　塑料熔体在规定的温度和负荷　（　压力　）　作用下，　１０ｍｉｎ　通过标准口模的质量　（ｇ）　称为该塑料的熔　体流动速率　（ＭＦＲ）　，测得结果表示为：　ｇ　／　１０ｍｉｎ　。

　该项检测常用于衡量塑料在熔融状态下的流动性相熔体粘度的大小，以预测热加工时流动的难易、充　模速度的快慢等工艺问题。

同时，由于熔体流动速率与聚合物相对分子质量高低有密切关系，对于相同分　子结构的聚合物，熔体流动速率越大，平均相对分子质量越小，因此，熔体流动速率还可以作为制品选材　或用材的参考依据。

　（三）试祥与仪器　１　．试样　试样的形状为颗粒状、粉状、小块状、薄片状或其他形状。

　吸湿性塑料的试样，实验前必须按产品标准规定的条件进行严格干燥，否则从仪器毛细管挤压出的料　条必定出现气泡等缺陷。

　２　．仪器　熔体流动速率仪可因生产厂家的不同、型号不同而控制和操作方式有所不同，但基本原理是相同的。

　本实验对仪器的要求是能提供恒温恒压力的挤出速率、并且温度和负荷可调。

　（１）　仪器结构　熔体流动速率仪的基本结构见图　（２）　仪器组成　①熔体压出系统　料筒：用抗腐蚀不锈钢制造，硬度大于　３００Ｈｖ　，长度　１６０ｍｍ　，内径　φ　（９　．　５５０　±　０　．　０２５）ｍｍ　轴　线弯曲度不大于　０　．　０２　／　１００　，圆筒内壁　（　光洁度不低于▽８）　的粗糙度　Ｒａ（０　．　３２　一　０　．　６３）　μ　ｍ　。

　压料活塞：　由抗腐蚀不锈钢制成，　硬度略低于料筒材料。

尼龙料耐高温怎么测试标准

尼龙料耐高温怎么测试标准尼龙料耐高温的测试标准尼龙料是一种常见的工程塑料，具有高强度、耐磨性和良好的耐腐蚀性能。

然而，由于应用环境的不同，尼龙料的耐高温性能也会受到一定的制约。

因此，对尼龙料的耐高温性能进行测试是非常重要的。

本文将介绍常用的尼龙料耐高温测试标准。

一、尼龙料的耐高温性能尼龙料是一种热塑性塑料，常见的尼龙有PA66和PA6两种类型。

尼龙料具有良好的耐磨性、高强度和耐腐蚀性能，但其耐高温性能相对较差。

一般情况下，尼龙料的热变形温度为150℃左右，连续使用温度一般在80℃左右。

如果应用环境需要尼龙料具有更高的耐高温性能，需要对其进行相关的测试。

二、耐高温测试标准1. 热变形温度测试热变形温度是指尼龙料在一定负荷下，由于热软化而发生显著变形的温度。

常用的测试方法是ISO 75、ASTM D648和JIS K7207等标准，其中ISO 75是国际上广泛使用的标准。

测试时，首先需要制备尼龙料试样，通常采用加工成圆片状或长方形状。

然后将试样放置在热变形仪中，施加一定的负荷。

随后，将试样加热到一定温度下，维持一定的时间，使其达到热平衡。

最后，测量试样的变形情况，根据试样的变形程度可以确定尼龙料的热变形温度。

2. 保力捷效应测试保力捷效应是尼龙料在高温下受潮吸湿后的性能变化，常用于评估尼龙料在高温潮湿环境中的耐久性能。

常用的测试方法是ISO 62标准。

测试时，首先需要准备尼龙料试样，通常采用加工成圆片状或长方形状。

然后将试样暴露在高温高湿环境中，通常为60℃、95%相对湿度条件下。

根据一定的时间间隔，取出试样并进行测试，例如测量尺寸变化、机械性能等参数。

通过对比测试前后的结果，可以评估尼龙料在潮湿高温环境中的稳定性和耐久性。

3. 燃烧性能测试尼龙料在高温下的燃烧性能是另一个需要测试的重要指标。

常用的测试方法包括UL 94、GB/T 2408等标准。

测试时，将尼龙料试样暴露在高温火焰中，观察试样的燃烧情况。

astme303-93标准中文

astme303-93标准中文ASTM D303-93标准说明了测试塑料材料的柔度和弯曲性能的方法。

这个标准适用于各种类型的塑料材料，包括热固性塑料和热塑性塑料。

ASTM D303-93标准的测试方法包括测量塑料材料的弯曲硬度和弯曲模量。

弯曲硬度是指材料在应用于其表面的压力下弯曲的难度程度。

它可以用来判断材料的柔软程度和弯曲性能。

弯曲模量是指材料在受到弯曲力作用时的刚度和强度。

它可以用来评估材料的整体强度和稳定性。

ASTM D303-93标准中包含了详细的测试步骤和要求，以确保测试结果的准确性和可重复性。

测试方法是使用一个弯曲测试机来执行的，该机器可以施加控制的弯曲力和测量弯曲变形。

在测试过程中，首先需要准备好测试样品，样品的尺寸和几何形状必须符合标准的要求。

然后，将样品安装到测试机上，并施加控制的弯曲力。

在施加力的同时，测量样品的变形量，并记录相应的数据。

根据测试数据，可以计算出样品的弯曲硬度和弯曲模量。

ASTM D303-93标准还要求对测试设备进行校准和验证，以确保测试结果的准确性和可靠性。

这包括校准测试机的力传感器和位移传感器，并验证测试机的性能和精度。

此外，还需要使用合适的试验条件和环境条件进行测试，以确保测试结果的可比性和一致性。

ASTM D303-93标准的应用范围非常广泛。

它可以用于评估各种塑料制品的柔度和弯曲性能，例如塑料薄膜、塑料板材、塑料管道等。

该标准还可以用于材料的质量控制和产品开发过程中的设计优化。

通过测试塑料材料的柔度和弯曲性能，可以评估材料的可用性和适用性，从而帮助制造商选择合适的塑料材料和优化产品设计。

总之，ASTM D303-93标准为测试塑料材料的柔度和弯曲性能提供了详细的方法和要求。

这个标准的应用范围广泛，对于评估塑料制品的性能和提高产品质量非常重要。

通过遵循标准的要求，可以得到准确可靠的测试结果，并为塑料材料的使用和开发提供重要的参考依据。

热塑性塑料熔体质量流动速率的测定-文档资料

➢ 设置温度，恒温大于15min； ➢ 清洁活塞杆、料筒，将活塞杆插入，还需等待温度稳定； ➢ 将活塞杆拔出； ➢ 加料，压实（应在1min内完成），重新插入活塞杆； ➢ 待4～6分钟（一般4分钟后，温度达到稳定状态）； ➢ 加砝码；
操作步骤
➢ 如料太多，或下移至起始刻度线太慢，可用手加压或增加砝码加压，使快速达到活塞杆上的测试起始刻线；
➢ 计时，切样，第一根不要； ➢ 称重； ➢ 计算，取平均值； ➢ 用纱布、专用工具（清洗杆）清洗料筒、活塞杆，清洗一定要趁热进
行。料筒、活塞杆在每次试验后都必须进行清洗。 ➢ 口模清洗，用专用工具（口模清洗杆）将内孔中熔融物挤出。在做相
同材料的试验时，口模不必每次清洗，但在调换试验品种、关闭加热器前或已经多次试验，则必须清洗。遇有不易清洗的情况，同样可涂一些石腊等润滑物。
热塑性塑料熔体质量流动速率和熔体体积流动速率的测定（GB/T 3682-2000)
钟家春电子科技大学特种功能材料研究室
熔体流动速率（MFR）
以前又称为熔体流动指数(MFI)和熔融是指热塑性材料在一定的温度和压力下，熔体每10min通过标准口模的质量。(g/10min)
动
速
热塑性塑料熔体流动速率受剪切速率影响。
率
对于同一种聚合物，可以评价其分子量大小、加工性能。
熔体流动速率（MFR）
影
温度（PPS熔点在280℃，一般测试温度选在290℃）
响
因
素
负荷（2.16Kg/3.80Kg/5.00Kg/10.00Kg)
熔融指数仪结构说明
操作步骤
❖ 确定实验条件：(温度290℃，负荷2.16Kg，装料量 6~8g，切料间隔10S）
结果计算

塑料熔融状态下热塑性塑料拉伸性能的测定-最新国标

塑料熔融状态下热塑性塑料拉伸性能的测定1 范围本文件规定了一种测定塑料熔融拉伸和断裂特性的方法。

本文件为在特定的挤出温度和拉伸条件下，测定熔体束变形时产生的张力。

本文件的数据在非等温和非均匀变形条件下得到，能有效的解释拉伸流动中聚合物的行为。

本文件适用于可使用毛细管挤出流变仪或配有毛细管口模的挤出机或其他挤出机挤出，具有足够的熔体强度的热塑性模塑和挤出的材料。

本文件适用于化学性质稳定的材料，可产生均匀的挤出物，不含异质、气泡、未融杂质等。

本文件可提供以下信息：所有挤出技术的加工性能；机械和热历史的影响；化学结构的影响，例如支化、缠结和分子质量。

该技术是用于测量材料拉伸流动特性的多种技术之一，该测量方法并不一定能再现热塑性塑料在加工过程中的拉伸条件。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 2918 塑料试样状态调节和试验的标准环境(GB/T 2918—2018,ISO 291:2008,MOD)GB/T 3682.1 塑料热塑性塑料熔体质量流动速率（MFR）和熔体体积流动速率（MVR）的测定第1部分:标准方法(GB/T 3682.1—2018,ISO 1133-1:2011,MOD)GB/T 3682.2 塑料热塑性塑料熔体质量流动速率（MFR）和熔体体积流动速率（MVR）的测定第2部分：对时间-温度历史和（或）湿度敏感的材料的试验方法温度控制(GB/T 3682.2—2018,ISO 1133-2:2011,MOD)GB/T 25278 塑料用毛细管和狭缝口模流变仪测定塑料的流动性(GB/T 25278—2010,ISO 11443:2005,MOD）3 术语和定义下列术语和定义适用于本文件。

3.1拉伸drawing毛细管流变仪、挤出机或其他挤出装置连续挤出时，聚合物熔体拉丝的过程。

塑料的材料标准

塑料的材料标准引言塑料作为一种重要的材料，广泛应用于各个领域。

为了确保塑料制品的质量和安全性，各国制定了一系列的塑料材料标准。

本文将介绍塑料的材料标准，包括常见的测试方法和标准要求。

塑料的分类塑料可以根据其化学结构和特性进行分类。

常见的塑料分类方法包括热塑性塑料和热固性塑料、聚合物塑料和共聚物塑料等。

每一种分类方式都有相应的材料标准。

塑料的物理性能测试塑料的物理性能测试是判断其质量和可用性的重要手段。

常见的物理性能测试包括拉伸强度、弯曲强度、冲击强度、硬度等。

这些测试方法通常依据各个国家或国际标准进行。

拉伸强度测试拉伸强度测试用于评估塑料在拉伸过程中的抗拉性能。

测试时，将塑料样品放入拉力试验机中，施加拉伸力并记录材料的应力-应变曲线。

常见的测试标准包括ASTM D638（美国材料与试验协会）和ISO 527（国际标准化组织）。

弯曲强度测试弯曲强度测试用于评估塑料在弯曲过程中的抗弯性能。

测试时，将塑料样品放入弯曲试验机中，施加一定的弯曲力并记录材料的弯曲应力。

常见的测试标准包括ASTM D790和ISO 178。

冲击强度测试冲击强度测试用于评估塑料在受冲击时的抗冲击性能。

常见的测试方法有简支梁冲击试验法和缺口冲击试验法。

常用的标准包括 ASTM D256和ISO 180。

硬度测试硬度测试用于评估塑料的硬度和耐刮擦性能。

常见的测试方法有洛氏硬度测试和巴氏硬度测试。

常用的标准有 ASTM D2240和ISO 868。

塑料的化学性能测试除了物理性能测试外，塑料的化学性能测试也是很重要的。

常见的化学性能测试包括燃烧性能、化学稳定性、耐候性、耐腐蚀性等。

燃烧性能测试燃烧性能测试用于评估塑料的燃烧特性。

常见的测试方法包括垂直燃烧测试和水平燃烧测试。

常用的测试标准有UL 94（美国安全实验室）和ISO 1210。

化学稳定性测试化学稳定性测试用于评估塑料在不同化学环境下的耐化学性能。

常见的测试方法包括暴露试验和浸泡试验。

热塑性弹性体TPE在电线电缆中的应用

1台 1台 1台 1台各1台 1台 1台 1台
三、热塑性材料主要性能测试及方法
• • • • • • • • • • 拉伸性(Tensile properties)-拉伸强度(Ts)和伸长率(Te) 弯曲特性(Flexural Properties)-弯曲强度(Fs)和弯曲模量(Fm) 冲击强度(Impact Strength) 阻燃性(Flammability) 热变形温度(Heat Deflection Temperature) 流动性(Melt Flow Index) 电性能(Electrical Properties) 邵氏硬度(Rockwell Hardness) 比重(Specific Gravity) 模具收缩率(Mold Shrinkage
四、应用在电线外被及绝缘层的弹性体的主要性能要求
TPE用在电线方面的目前主要为低压或直流通信软线。通常要求与电缆略有不同。 4.1 电气性能介电常数﹑耐电压等级、抗静电… 4.2 力学性能
抗张强度﹑伸长率、抗冲击强度
4.3 耐候性能耐油、耐高温、耐低温、耐臭氧、耐化学物质腐蚀、耐燃等要求注：详细的测试及要求标准，可参考UL1581电线电缆和软线参考标准、UL83热塑性塑料绝缘电线电缆、UL质量与同体积的水质量相比所得的比值。密度是指在一定温度（对于塑料一般指23C ）下，材料单位体积所含的质量，用g/cm3表示。
比重和密度不论在意义上还是在数值上都存在一定的差异。比重是材料的成本方面的重要因素，在材料的生产过程和成型过程中用于调节生产。经常混合使用，23C时水的密度略小于1，因此两个数值产生略微差异，可以用下面公式相互换算：密度=比重0.99756。实验方法：比重可以使用已经成型品进行实验，也可以用粉末和颗粒等成型原料进行测定。和可能产生气泡等空洞的成型原料比较，成型品更适合于进行测试。使用成型品进行测试时，要等到成型完全收缩以后再进行。方法一（使用成型品）：将一小块成型品放在比重计上称出其重量后，放进一定温度的水里重新称取重量，以两者重量之差计算密度。方法二（使用成型原料）：将一定重量的原材料放入测试小笼子内，先用高浓度酒精清洗表面杂质后用清水清洗，以与 23C时的重量与体积之差计算比重。

热塑性塑料性能测试方法

热塑性塑料性能测试方法热塑性塑料是一类可以经过加热使其塑性恢复的塑料材料，其塑性恢复过程中不发生化学反应。

热塑性塑料具有良好的可塑性和可加工性，在工业生产和日常生活中广泛应用。

为了对热塑性塑料进行性能测试，可以从以下几个方面进行评价。

1.熔融指数测试：熔融指数是衡量热塑性塑料熔融流动性的指标，通常通过熔融指数仪进行测试。

测试时，将一定质量的热塑性塑料颗粒加热至熔融状态，通过塑料从固态转变为熔融状态的时间和流动速度来计算熔融指数。

熔融指数越大，表明塑料的熔融性能越好。

2.拉伸强度测试：拉伸强度是衡量热塑性塑料抗拉断能力的指标，通常通过万能材料试验机进行测试。

测试时，将标准尺寸的热塑性塑料试样在一定速度下施加拉力，测定在试样断裂前的最大拉力。

拉伸强度越高，表明塑料在拉伸条件下的强度越好。

3.弯曲强度测试：弯曲强度是衡量热塑性塑料抵抗弯曲应力的能力，通常通过万能材料试验机进行测试。

测试时，将标准尺寸的热塑性塑料试样在一定速度下施加弯曲力，测定在试样断裂前的最大弯曲力。

弯曲强度越高，表明塑料在弯曲条件下的强度越好。

4.热变形温度测试：热变形温度是衡量热塑性塑料耐热性能的指标，通常通过热变形温度试验仪进行测试。

测试时，将标准尺寸的热塑性塑料试样加热至一定温度，在一定负荷下保持一定时间，然后测定试样变形的温度。

热变形温度越高，表明塑料在高温条件下的稳定性越好。

5.热稳定性测试：热稳定性是衡量热塑性塑料抵抗热老化的能力，通常通过热稳定性试验仪进行测试。

测试时，将标准尺寸的热塑性塑料试样在一定温度下保持一定时间，然后观察试样的颜色和质地变化情况。

热稳定性越好，表明塑料在高温条件下的抗老化性能越好。

除了以上几种性能测试方法，还可以通过透明度测试、抗冲击性测试、耐化学性测试等方法对热塑性塑料进行综合性能评价。

在测试过程中需要注意保持测试条件的一致性，严格控制测试中的实验误差，以获得准确可靠的测试结果。

gbt88041-2003热塑性塑料管材拉伸性能测[资料]

GBT88041-2003 热塑性塑料管材拉伸性能测pdf文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

G T 0 .1 2 0 B/ 8 4 - 0 3 8前GBT 4 0 3热塑性塑料管材 0-20《 / 8 8言拉伸性能测定》分为三个部分 :—第 1 部分 : 试验方法总则 ; —第2 部分 : 聚氯乙烯(VCU)抓化聚抓乙烯 (VCC 和高抗冲聚抓乙烯( V - 硬 P - , P -) P CHD管材 ; —第3 部分 : 烃管材 . 聚烯本部分为G / 80-20 的第 1 BT 4 03 8 部分. 等同采用 I 65-: 9 S 29 1 7热塑性塑料管材拉伸性 O 1 9能测定第 I 部分 : 试验方法总则》 .本部分与 G / 80. 0 和 BT 43 0 一起, BT 42 03 G / 80. 03 8 -2 8 -2 代替G / 80. 80.-180 BT 41 842 98 8本标准与 B T 4 98 G / 80- 18 相比, 8 主要变化如下 : 1 本标准在结构上分为三个部分 , G / 80- 18 是由两个部分组成 : 而 B T 4 98 8 - GBT 4 1 98 热塑性塑料管材拉伸性能试验方法聚氯乙烯管材》 0.-18《 / 8 8 — - 98 热塑性塑料管材拉伸性能试验方法聚乙始管材》 0. 19K G / 8 42 B T 8 2 .原标准中试样状态调节时间为 4h而现在改为根据试样的厚度来确定 ; , 3 试样的数量由 5 改为由公称外径来确定 ; 个 4 增加了原理一章 ; 5 增加了附录 A, 本部分的附录 A 为资料性附录. 本标准由中国轻工业联合会提出.本标准由全国塑料制品标准化委员会(C8 . T 4) 归口本部分由华亚芜湖塑胶有限公司负责起草 , 福建亚通新材料科技股份有限公司参加起草 . 本部分主要起草人 : 高仅雨 , 周令仁 , 魏作友 .Gs T 0 . - 2 0 / 8 4 1 03 8引言IO 5 S 6 9的第一部分规定了一种用于确定热塑性塑料管材拉伸性能的短期性能的试验方法 . 2 本方法为进一步的研究与开发提供数据 . 当力的应用条件和本试验方法有相当大的差别时 ,本试验方法不能作为应用的重要依据 , 应用此类需要相应的冲击 , 和疲劳试验蠕变拉伸性能试验方法应主要为材料制成管材后进行试验 , 试验结果能对材料加工控制有利 , 能作但不为管材长期性能的质量评定依据. IO 5 是在 IO 7基础上起草制定的. S 6 9 2 S 5 2 为使用方便起 , 草了用于确定热塑性塑料管材拉伸性能的完整文件 , 如需要更详细 , 参见可I O 2 S 5 7,应当注意的是 IO 7 S 5 应用于材料制成片材形式 , IO 5 应用于材料制成管状形式 . 2 而 S 6 9 2 应考虑到只用所提供的管材进行测试 , 例如不减少壁厚 , 困难在于试验试样的选择. IO 7 S 5 规定了试样为几毫米厚 , 2 而管材的壁厚可达到 6 mm, 0 正是这个原因, 两标准之间有一定的差别 .对薄壁管材 , 试样可用裁刀裁切 ; 对于厚壁管材只有通过机械加工制样 IO 5 S 6 9由三部分组成, 2 第一部分总则 , 规定了热塑性塑料管材拉伸性能测定的一般条件 , 余两其部分分别给出了不同材料管材的试验步骤 ( 见前言) . 对于各种材料的基本规定在相关的部分中以资料性附录给出.GB T 84 / 80热塑性塑料管材拉伸性能测定第 1 部分 : 试验方法总则范围G / 80 的本部分规定了热塑性塑料管材的拉伸性能的试验方法 ,4 BT 8 拉伸性能主要包括以下性能 : —拉伸屈服应力 ; —断裂伸长率. 本部分适用于各种类型的热塑性塑料管材 . 2 规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款.凡是注日期的引用文件 , 随后所有其的修改单 ( 不包括勘误的内容) 或修订版均不适用于本部分 , 然而, 鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本.凡是不注日期的引用文件 , 新版本适用于本部分. 其最 G / 3 0 92 6- 18 数据的统计处理和解释均值的估计和置信区间(e IO 0 :90 B T 3 nq 2 218 ) S 6 G / 8 42 0 0. 03 热塑性塑料管材拉伸性能测定第 2 B T 8 -2 部分 : 聚氯乙烯 (VCU)氯化聚硬 P - , 抓乙烯( V - ) P CC 和高抗冲聚抓乙烯 ( V - ) P CHI管材( t S 65- :97 i IO 92 19) d 2 G / 80.-20 43 03 热塑性塑料管材拉伸性能测试第 3 BT 8 部分: 聚烯烃管材(t 65-: 9) ( IO 931 7 i S 2 d 9GB/ 1 20 7 0 - 1 9 橡腔期料拉力 , 力 , 曲试验机 T 97 压弯原理枯犬要隶 (d IO 8 3 1 9 ) it 5 9 9 3 S沿热塑性塑料管材的纵向裁切或机械加工制取规定形状和尺寸的试样 .通过拉力试验机在规定的条件下测得管材的拉伸性能 .设备41 拉力试验机 . 应符合 G / 1 0 B T 20和 42434 4 7 . ,. ,. 的规定 .42 夹具 .用于夹持试样的夹具连在试验机上 , 使试样的长轴与通过夹具中心线的拉力方向重合 .试样应夹紧, 使它相对于夹具尽可能不发生位移. 夹具装置系统不得引起试样在夹具处过早断裂.43 负载显示计 . 拉力显示仪应能显示被夹具固定的试样在试验的整个过程中所受拉力 , 它在一定速率下测定时不受惯性滞后的影响且其测定的准确度应控制在实际值的士1 %范围内.注意事项应按照 G / 120 B T 0 7的要求 .44 引伸计 . 测定试样在试验过程中任一时刻的长度变化 .此仪表在一定试验速度时必须不受惯性滞后的影响且能测量误差范围在 1 %内的形变.试验时, 此仪表应安置在使试样经受最小的伤害和变形的位置 , 且它与试样之间不发生相对滑移 . 夹具应避免滑移 , 以防影响伸长率测量的精确性.注: 用自动记录试样的长度变化或任何其他变化的仪表推荐使4 .5 测量仪器GB T 0 . 2 0 / 8 4 1 03 8 -用于测量试样厚度和宽度的仪器 , 精度为 00 mm, . 146 裁刀 .应可裁出符合 G / 80 . G / 80. B T 42 8 或 B T 43中的相应要求的试样 . 8 47 制样机和铣刀 . 应能制备符合 G / 842 G / 80. B T 0. B T 43中相应要求的试样 . 8 或 85 试样5 1 试样要求 . 试样应符合 B T 42 G / 80 . 或 G / 80 . 8B T 43中相应要求的试样类型. 8 52 试样的制备 . 52 1 从管材上取样条 .. 从管材上取样条时不应加热或压平, 样条的纵向平行于管材的轴线 , 取样位置应符合 a或 b的要求. ) ) a 公称外径小于或等于 6 mm 的管材 ) 3 取长度约 5 mm的管段. 10 以一条任意直线为参考线 , 沿圆周方向取样 .除特殊情况外 , 每个样品应取三个样条 , 以便获得三个试样( 见表 1 . )公称外径 d / mm 样条数1<4<7 5 53表 1 取样数量7<4<20 5 8520 d<40 8蕊 55d 妻40 58b 公称外径大于 6 mm 的管材 ) 3 取长度约 5 m 10 的管段 . m 如图 1 所示沿管段周边均匀取样条 . 除另有规定外 , 按表 1应中的要求根据管材的公称外径把管段沿圆周边分成一系列样条, 每块样条制取试样 1 . 片1 —2— 3 —扇形块;样条; 试样.GB T 8 4 1 2 0 / 8 0 . 0 3 - 5 2 2 试样的选择 .. 522 1 选择……根据不同材料制品标准的要求 , 选择采用冲裁或机械加工方法从样条中间部位制取试样 . 5222 冲裁方法…… 应按照 G / 8 4 2 B T 0. G / 80. 8 或 B T 43中所要求的外形 , 8 选择合适的没有刻痕 , 口干净的裁刀刀(.) 46 ,从样条 ( 21上冲裁试样. ..) 5 5223 机械加工方法 ,.. 用机械加工方法制取试样 , 需采用铣削 . 铣削时应尽量避免使试样发热 , 避免出现如裂痕 , 刮伤及其他使试样表面品质降低的可见缺陷 .注 : 于机械加工程序建议用户参考 10 1( 关 S 2 8见附录 w 8 )5224 标线…… 从中心点近似等距离划两条标线 , 标线间距离应精确到 10 0, 划标线时不得以任何方式刮伤, 冲击或施压于试样 .以避免试样受损伤 .标线不应对被测试样产生不良影响 , 标注的线条应尽可能窄 . 5225 试样数量……除相关标准另有规定外 , 样应根据管材的公称外径按照表 1中所列数目进行裁切 . 试状态调节除生产检验或相关标准另有规定外 , 试样应在管材生产 1h之后测试.试验前根据试样厚度 , 5 应将试样置于2℃ 士2 3 ℃的环境中进行状态调节 , 时间不少于表 2 规定.管材壁厚 e m / -e <3 - 3 e < 8 < m 8 e,< 6 1 成 . ,衰 2 状态调节时间状态调节时间1h 5 i 士 mn 3 h 1 mi 土 5 n 6h 3 mi 士 0 n 1 h 士 1h 0 1 h 士 1h 61<e -<3 6 23镇e , 2 m试验速度试验速度和管材的材质和壁厚有关. 按产品标准或 G / 80. G / 80. BT 42 BT 43 8 或 8 的要求确定试验速度co 氏歇 8. 3试验步骤试验应在温度2℃ 士2 3 ℃环境下按下列步骤进行 . 测量试样标距间中部的宽度和最小厚度 , 精确到 .0 mm, .1 计算最小截面积 . 将试样安装在拉力试验机上 (.) 41并使其轴线与拉伸应力的方向一致 , 夹具松紧适宜以防止试使样滑脱 (.) 42 e 84 使用引伸计 , . 将其放置或调整在试样的标线上 (. ) 44 , 85 选定试验速度进行试验 . . 86 记录试样的应力/ . 应变曲线直至试样断裂 , 并在此曲线上标出试样达到屈服点时的应力和断裂时标距间的长度 ; 或直接记录屈服点处的应力值及断裂时标线间的长度 . 如试样从夹具处滑脱或在平行部位之外渐宽处发生拉伸变形并断裂 , 应重新取相同数量的试样进GB T 8 4 1 2 0 / 8 0 . 0 3 - 行试验 . 9 试验结果9 1 拉伸屈服应力 . 对于每个试样, 拉伸屈服应力以试样的初始截面积为基础 , 按式( 劝计算 .式中:a= F A/ ········……(1) ········ ······ ··. 拉伸屈服应力, 单位为兆 M a) 帕( P0 ;F —屈服点的拉力 , 单位为牛顿 ( ; N) A 样的原始截面积 , —试单位为平方毫米( m'. m ) 所得结果保留三位有效数字.注: 屈服应力实际上应按屈服时的截面积计算, 为了方便,但通常取试样的原始截面积计算.9 2 断裂伸长率 . 对于每个试样, 断裂伸长率按式 () 2计算 .式中 :￡ ( 一L)L X = L o o 0 / 1 0 ·,·""·"… …( ) ······· . 2: 断裂伸长率 , —单位为 %; L —断裂时标线间的长度 ,单位为毫米 ( m) m ; L—标线间的原始长度, o 单位为毫米 ( m) m , 所得结果保留三位有效数字 93 统计参数 .如有要求可按 G / 36 中 BT 0 所示程序计算标准偏差和平均值的 9 置信度. 3 59 4 补做试验 . 如果所测的一个或多个试样的试验结果异常应取双倍试样重做试验 , 如五个试样中的两个试样例结果异常 , 则应再取四个试样补做试验. 1 试验报告 0 试验报告应包括下列内容 :a BT 4 ) / 80 的本部分及相关部分; G 8b 试样的详细标识包括原材料组成, ) 类型 , 源, 来公称尺寸等 ; c 试样的类型及其制备方法; ) d 试验室环境温度及试样的调节方法 ; ) e 试样数量; ) f 试验速度 ; ) 9 拉伸屈服应力 , ) 注明单个值 , 算术平均值和标准偏差 ; h 断裂伸长率 , ) 注明单个值 , 算术平均值和标准偏差 ;i BT 0 中 ) / 8 4 未规定的操 G 8 作详细情况及可能对结果产生影响的任何情况, 存在于试样上和断裂的截面中的任何特殊细节( 譬如杂质) ; 1 试验日 . ) 期1 1 P- 1 / ) M N mm'GB T 8 4 1 2 0 / 8 0 .- 0 3附录参考资A 料( 料性附录) 资A 1B T 1- 19 塑料试样状态调节和试验的标准环境( t 2 119 ) . G / 2 8 98 9 i IO :97 d S 9 A 2 S 57119 塑料 . IO -:93 2 A 3 S 57219 塑料 . IO -;93 2 拉伸性能测试方法拉伸性能测试方法第1 部分 : 方法测试第2 部分 : 塑与挤出管材的测试环境模时针旋转法 (q IO 2 : ev 3 7 S 1A 4 S 21 :94 塑料机械加工试样的制备 . IO 8 19 8 A 5B T 12 0 1 热塑性塑料管材耐外冲击性能试验方法 . G / 1 5-20 41 4) 991。

热塑性塑料的熔融指数测试规程

热塑性塑料的熔融指数测试规程1、主题内容与适用范围本规程用于热塑性塑料（聚乙烯，聚丙烯等）的熔融指数实验室测试本规程规定了热塑性塑料分析项目的使用的仪器、实验步骤和允许误差。

2、引用标准GB8170-87数值修约规则ISO-R1133—1981(E) ASCMD1238---82JIS—KTZA GB3682---833、名词与术语熔体的流动速率（熔融指数）：热塑性塑料的熔体流动速率是指热塑性塑料在一定的温度和负荷下，熔体每十分钟通过标准口模的重量。

用MI(MFR)表示。

4、仪器与工具RL—11A熔体流动速率测定仪及其附件JPT-2型架盘天平，称量200g，最小分度值0.2g纱布、剪刀等5、试样及其制备从批量原料中随机的抽取五包以上取样，混料后置于实验室条件下（18---22度，湿度62---18%），温湿平衡后，留到测试中使用。

6、测试条件的准备6.1RL--11A熔体流动速率仪有手动和自动两种功能，本实验室选用自动测试功能，操作前按下面板的自动按钮。

6.2料杆的移动距离的选择根据RL--11A熔体流动速率仪的说明书，建议根据预期的物料的流动速率选择距离见表一依据本公司原料的使用情况，预选活塞移动距离为25.4mm.6.3测试负荷的选择根据本实验室使用情况，参照RL--11A熔体流动速率仪上提供的相关资料，本实验室选用负荷为2160gW+E=2160GW砝码编号，重量为325gE砝码编号，重量为1835g6.4口模的内径选择依据RL--11A熔体流动速率仪的推荐值，本实验室选用内径为2.095毫米的标准口模。

6.5测试预选温度的选择参考国标及ISO标准，聚乙烯为190度，聚丙烯为230 度，纤维素酯为190度，等。

6.6测试试样量的选择本实验室根据RL--11A自动测试方式的推荐和参阅ISO标准和ASTM标准试样加入量见表二6.7各项测试条件选定后于测试前30分钟打开仪器预热，预热后偏差温度指示应在00.00上下均衡变化（正负0.2度以内），若偏差温度指示不在上述范围可调节微调钮，顺时针为升高，逆时针为降低，微调钮每转动一格约可调整0.1度，转一圈为十格，共可旋转十圈，相应度盘上方的小孔内，出现从0—9的十个数字，0和9 的对应值见RL--11A 熔体流动速率仪的说明书附表。

热塑性塑料管材和管件耐冲击性能的测试方法(落锤法);国家标准局(GB.doc

热塑性塑料管材和管件耐冲击性能的测试方法（落锤法）;国家标准局（GB/T6112-1985）本标准适于用落锤冲击法测定热塑性塑料管材和管件的耐冲击性能。

1原理和定义1.1原理在规定的冲击条件下，选择落锤质量（也可以选择一定冲击高度而•变换落锤质量），提升机下降，通过电磁铁吸附锤体，牵引上升，到达预选高度后，释放落锤冲击试样。

在落锤第一次回弹时，捕捉装置将落锤捉住，测出热塑性塑料管材和管件冲击破坏所需的能量。

1.2试样经冲击作用后管壁上出现用肉眼在自然光线下可见的裂纹、龟裂和破碎的现象称为破坏。

2试验设备2.1落锤式冲击试验机2.1.1锤体自由下落冲击管材和管件试样，锤体下落能量损失小于5%o2.1.2落锤质量精度为±0.1%。

2.1.3落锤冲头顶点位于试样轴线上方，与轴线偏差小于2mm。

2.1.4冲击高度（锤头顶点到试样上方）：误差不大于1%。

2.1.5采用的高度增量为25、50、150mm。

2.2落锤2.2.1冲头：落锤（冲头+锤体）上的冲头形状如下图所示。

用半径为10mm的冲头时，指定用落锤A。

用半径为30mm冲头时，指定用落锤B。

用半径为5mm 冲头时，指定用落锤C。

注：落锤推荐用耐刮痕钢制造，以减轻冲头的损伤。

严重伤痕的冲头会影响试验结果。

2.2.2 落锤质量为2、3、4、5、6、7、8、10、15kg。

2.3落管2.3.1落管右调高度为2000mm （条件允许情况下，落管长度可为4000mm）。

组装时，应保证纵方向垂直。

2.3.2安装后应保证落锤能自由落下。

2.3.3落管选用无剩磁材料。

注：只要能获得同样结果，落锤可不用落管或其它方式导向。

采用落管的目的在于消除落锤；回弹时对操作者可能带来的伤害，另外乂能导引落锤中心准确地冲击试样顶端。

2.4试验夹具，采用V型托板和平行托板两种夹具。

V型托板一般与落锤A和落锤C联合使用，平行托板常与落铀B或检验管件时使用。

2.4.1 V型托板。

聚丙烯塑料检验规范

聚丙烯塑料检验规范1. 引言本文档旨在制定聚丙烯塑料检验的规范，以保证产品质量和安全性。

聚丙烯塑料是一种常用的热塑性塑料，广泛应用于包装材料、建筑材料、电子产品等领域。

通过规范化的检验程序，可以确保聚丙烯塑料产品符合相关行业标准和客户要求。

2. 检验要求- 外观检验：检查聚丙烯塑料外观是否整洁、无明显缺陷或污染。

- 物理性能检验：包括牵伸强度、断裂伸长率、冲击韧性等。

根据不同的应用领域和产品要求，确定相应的检验参数和标准。

- 热性能检验：包括热变形温度、熔融指数等。

热性能检验可根据产品的具体用途确定相应的检验方法和标准。

- 化学性能检验：包括含量分析、成分鉴定等。

通过化学性能检验，可以确认聚丙烯塑料是否符合相关特定要求。

3. 检验方法- 采样方法：按照相关标准确定采样点和采样数量。

采样后，应尽快进行检验，避免样品污染或变质。

- 外观检验方法：逐个检查样品外观，记录包装状况、表面净度等指标，并进行评价。

- 物理性能检验方法：采用相应的实验设备和标准测试方法进行检验。

- 热性能检验方法：根据产品具体要求，选择合适的热性能测试仪器和标准测试方法进行检验。

- 化学性能检验方法：采用化学分析仪器和相应的标准检验方法，对样品进行含量分析和成分鉴定。

4. 检验记录与报告- 在进行聚丙烯塑料检验时，应编制详细的检验记录，包括样品信息、检验日期、检验项目、结果和评价等。

- 检验记录应保存一定时间，以备查阅和追溯。

- 对于重要的检验结果，应编制相应的检验报告，并及时提供给相关方。

5. 质量控制- 进行聚丙烯塑料检验时，应建立和实施适当的质量控制措施，包括使用标准样品验证检验方法、定期维护和校准检验设备等。

- 检验人员应具备相应的专业知识和技能，严格按照检验规范操作，确保检验结果的准确和可靠性。

6. 结论本文档规定了聚丙烯塑料的检验规范，包括检验要求、检验方法、检验记录与报告以及质量控制等内容。

通过严格执行这些规范，能够确保聚丙烯塑料产品的质量和安全性，满足相关行业标准和客户要求。

热塑性塑料的主要性能测试方法
