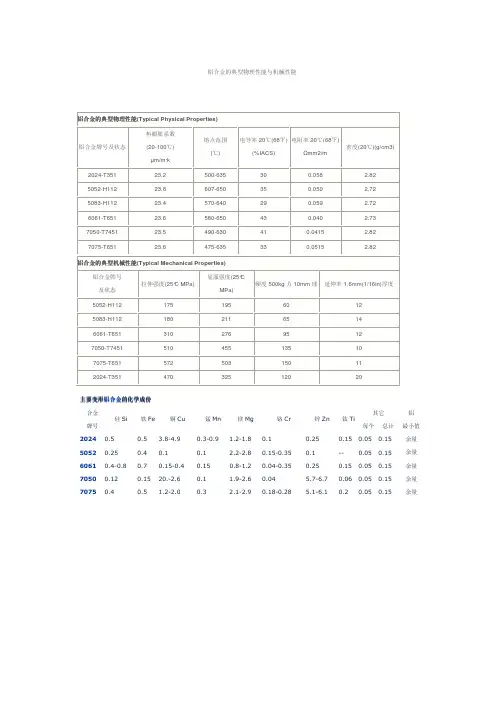

铝合金的系列和机械性能

一 JIS 1000 系列－－纯铝系

1、1060作为导电材料IACS保证61%，需要强度时使用6061 电线

2、1085 1080 1070 1050 1N30 1085 1080 1070 1050 —成形性、表面处理性良好，在铝合金中其耐蚀性最佳。因为是纯铝、其强度较低，纯度愈高其强度愈低。日用品、铝板、照明器具、反射板、装饰品、化学工业容器、散热片、溶接线、导电材

3、1100 1200 AL纯度%以上之一般用途铝材，阳极氧化处理后之外观略呈白色外与上记相同。一般器物、散热片、瓶盖、印刷板、建材、热交换器组件 1N00 －强度比1100略高，成形性良好，其化特性与1100相同。

二日用品 2000 系列－－ AL x Cu 系铝铜

1、 2011快削合金，切削性好强度也高。但耐蚀性不佳。要求耐蚀性时，使用6062系合金音量轴、光学组件、螺丝头。

2、2014 2017 2024 含有多量的Cu，耐蚀性不佳，但强度高，可作为构造用材使用，锻造品亦可适用，航空器、齿轮、油、压组件、轮轴。

3、 2117固溶化热处理后，作为铰钉用材，为延迟常温时效速度之合金。

4、2018 2218 锻造用合金。锻造性良好且高温强度较高，因此使用于需要耐热性之锻造品，耐蚀性不佳，汽缸头、活塞、VTR 汽缸。

5、 2618锻造用合金。高温强度优越但耐蚀性不佳。活塞、橡胶成形用模具、一般耐热用途组件。

6、2219强度高，低温及高温特性良好，溶接性也优越，但耐蚀性不佳。低温用容器、航太机器。

7、2025 锻造用合金。锻造性良好且强度高，但耐蚀性不佳。螺旋桨、磁气桶。2N01－锻造用合金。具耐热性，强度也高，但耐蚀性不佳。航空器引擎、油压组件。

三 3000 系列－－AL x Mn 系铝锰

1、3003 3203 强度比1100约高10%，成形性、溶接性、耐蚀性均良好。一般器物、散热片、化妆板、影印机滚筒、船舶用材

2、3004 3104 强度比3003高，成形性优越，耐蚀性也良好。铝罐、灯炮盖头、屋顶板、彩色铝板

3、3005 3005 强度比3003高约20%，耐蚀也比较好。建材、彩色铝板

4、 3105 3105 强度比3003略高，其他之特性与3003类似。建材、彩色铝板、瓶盖

四 4000 系列－－AL x Si 系

1、4032耐热性、耐摩秏性良好，热膨胀系数小。活塞、汽缸头

2、4043凝固收缩少，用硫酸阳极氧化处理呈灰色之自然发色。溶接线、建筑嵌板

五 5000 系列－－AL x Mg系铝镁

1、 5005强度与3003相同，加工性、溶接性、耐蚀性良好，阳极氧化后之修饰加工良好，与6063形材颜色相称。建筑用内外装、车辆之内装、船舶之内装

2、5052为中程度强度之最具代表性合金，耐蚀性、溶接性及成形性良好，特别是疲劳强度高，耐海水性佳。一般钣金、船舶、车辆、建筑、瓶盖、蜂巢板

3、5652限制5052之不纯物元素，并抑制过氧化氢分离之合金，其他特性与5052同过氧化氢容器

4、5154强度比5052约高20%，其他特性与5052相同与5052同样、压力容器

5、5254限制5154之不纯物元素，并抑制过氧化氢分解之合金，其他特性与5154相同。过氧化氢容器

6、5454强度比5052约高20%，其特性与5154大致相同，但在恶烈环境下之耐蚀性比5154良好。汽车用车轮

7、5056耐蚀性优越以切削加工作表面修饰，阳极氧化处理性及其染色性良好。相机本体、通信机器组件、拉鍊

8、5082强度与5083相近，成形性、耐蚀性良好。罐盖

9、5182强度比5082约高5%，其他之特性与5082相同。罐盖

10、 5083溶接构造用合金。在实用非热处理合金中是最高强度之耐蚀合金，适用于溶接构造。耐海水性、低温特性良好船舶、车辆、低温用容器、压力容器

11、5086强度比5154高，为耐海水性良好的非热处理系溶接构造用合金。船舶、压力容器、磁气圆盘5N01－强度与3003相同，光辉处理后之阳极氧化处理可有很高的光辉性。成形性、耐蚀性良好。厨房用品、相机、装饰品、铝板 5N02 铰钉用合金，耐海水性良好铰钉

六 6000 系列－－AL x Mg x Si 系铝镁硅

1、6061热处理型之耐蚀性合金。用T6处理能有非常高的耐力值，但溶接接口之强度低，因此使用于螺钉、铰钉船舶、车辆、陆上构造物 6N01 中强度之挤型用合金，有6061与6063之中间的强度，挤出性冲压淬火性均良好，可作复杂形状之大型薄肉形材，耐蚀性、溶接性均佳。车辆、陆上构造物、船舶

2、6063代表性的挤出用合金，强度比6061低，挤出性良好，可作复杂的断面形状之形材，耐蚀性及表面处理性均佳建筑、公路护栏、高栏、车辆、家具、家电制品、装饰品

3、6101高强度导电用材。55% IACS 保证电线

4、6151锻造加工性特别好，耐蚀性

及表面处理性亦佳，适用于复杂的锻造品。机械、汽车组件

5、6262 耐蚀性快削合金，耐蚀性及表面处理性比2011更佳，其强度与6061相同。相机本体、氧化器组件、制动器组件、瓦斯器具组件

6.6063铝合金广泛用于建筑铝门窗、幕墙的框架，为了保证门窗、幕墙具有高的抗风压性能、装配性能、耐蚀性能和装饰性能，对铝合金型材综合性能的要求远远高于工业型材标准。

七 7000 系列－－AL x Zn x Mg 系（铝锌镁）

1、7072电极电位低，主要用于防蚀性覆盖皮材，亦适用于热交换器之散热片。铝合金合板材之皮材，散热片

2、7075铝合金中具有最高强度的合金之一，但耐蚀性不佳，与7072之覆盖皮材可改善其耐蚀性，但成本提高。航空器、滑雪杖 7050 7050 改善7075淬火性之合金，耐应力腐蚀裂痕性良好，适用于厚板、锻造品航空器、高速回转体 7N01 溶接构造用合金，强度高而且溶接部之强度于常温放置，可回后到接近母材的强度。耐蚀性也非常良好。车辆、其他陆上构造物、航空器

3、7003溶接构造用挤出合金，强度比7N01略低，但挤出性良好，可作薄肉之大型形材，其他之特性大致与7N01相同。车辆、机车车轮外圈
