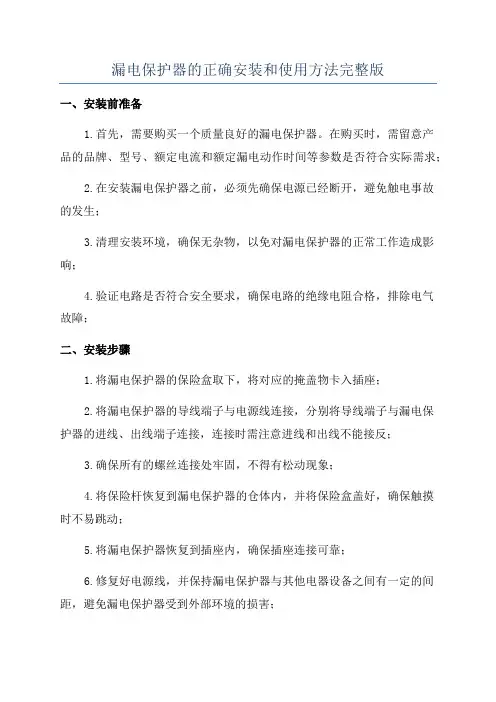

漏电保护器的正确安装和使用方法

1.漏电保护器的选用、正确的接线方法及安装中注意事项

目前我国工业与民用低压配电系统中，一般均采用接地和接零保护，也就是我们通常所说的TT和TN接地系统。这两种系统对供电安全保护起到了一定的作用，但由于TT和TN系统本身存在一定的缺陷和不足，在实际运行中仍有某些不安全因素，安装漏电保护器能弥补TT 和TN系统的不足，是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施，可以进一步提高供电的安全可靠性。因此，漏电保护器在低压配电系统中被广泛地采用。

1.漏电保护器弥补TT和TN系统的不足，在TT系统中由于中性点直接接地，当设备外壳漏电或人员触电时，通过人体的故障电流仅为低压电网的电容电流，其数值不足以引起首端保护装置动作，但对人体的安全已构成极大的危险，而安装漏电保护器能保证在人身触电的瞬间立即断开电源，既保证了人身安全，又从根本上消除了故障。

在TN系统中主要存在以下弱点：①保护零线，由于截面小，容易折断，一旦零线断开，在设备漏电时，将使故障设备的外壳长期存在危险电压，其数值可高达220V；②当架空供电线路相线落到潮湿地区或接地的金属建筑物上，由于接地电阻很小，接地短路电流很大，在保护装置未动作之前，零线上就会产生较高电压，如果人体触及用电设备外壳时，就会受到电击；③在低压网络中，如果变压器中性点接地线发生断线，在三相负荷严重不平衡时，将使变压器中性点发生位移，这样将使中性点位移电压加到设备的外壳上，使非故障设备外壳出现危险电压，而导致人身触电；④当三相电源某相线和中性线接错时，就会使用电设备外壳直接接到相线上，如果人体触及用电设备外壳时，便会发生触电危险；⑤当路线绝缘损坏导致供电线路漏电时，由于短路电流不大，保护装置不能及时或需较长时间才能动作切断故障电路，此时，短路或漏电的地方就可能由热量集聚引起电气火灾事故，造成人身伤亡和经济损失。

2.漏电保护器的选用

2.1一定要选用获得中国电工产品认证委员会低压电器认证证实验站的产品认

证证书的漏电保护器，上面具有CCEE安全“长城”认证标志。

2.2根据电气设备的供电方式选用不同的漏电保护器。

221 单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。

2.2.2三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。

2.2.3三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。

2.3根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流。

2.3.1选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和

设备可能发生的正常漏电流值。

2.3.2选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正

常漏电电流的最大值的2倍。

2.4漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。

3.漏电保护器安装应注意的事项。

3.11 漏电保护器负载侧的中性线，不得与其他回路共用。

3.2漏电保护器标有负载侧和电源侧时，应按规定安装接线，不得反接。

3.3安装带有短路保护的漏电保护器，必须保证在电弧喷出方向有足够的飞弧距离。飞弧距离大小按漏电保护器生产厂家的规定。

3.4安装时必须严格区分中性线和保护线，三极四线式或四极式漏电保护器的中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线，不得重复接地或接设备外漏可

导电部分。保护线不得接入漏电保护装置。

4.漏电保护器的检验项目

4.1用试验按钮试验3次，应正确动作。

4.2带负荷分合开关3次，均不应有误动作。漏电保护器投入运行后，每

月需在通电状态下，按动试验按钮检查漏电保护器动作是否可靠。雷电季节应增加

试验次数。

2.漏电保护器的工作原理及正确安装方法与使用

漏电保护器近年来得到较广泛的使用，特别是两网改造给漏电保护器开拓广阔的空间，收到不少社会效益.

但如何使漏电保护器正常工作，发挥应有的作用，除提高产品质量保证可靠运

行外，与被保护线的质量和漏电保护器的安装方式有很大关系。

图1是漏电保护器工作原理，正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器（检测互感器）的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。当被保护电器与线路发生漏电或有人触电时，就有一个接地故障电流，使流过检测互感器内电流量和不为零，互感器铁芯中感应出

现磁通，其二次绕组有感应电流产生，经放大后输出，使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的

H

I

n

漏电保护器工作原理虽然比较简单，但在实际使用中会出现这样或那样的错误，

造成不必要的误动或拒动，下面介绍一下售后服务中遇到的常见的几个实例。

图2是因安装人员的不规范接线，将该插座的零线N端子误连接上保护接地（PE）

端子，如图2中b所示，当使用该插座时，电流不经过零线而经过保护接地线返回

电源，造成漏电保护器动作。改正方法见如图2中a所示。

图3误用了三相三线制漏电保护器，因零线不经过漏电保护器，漏电保护器检测到的不是漏电电流而是三相不平衡电流，故在三相线路中只要有一相接通任意负载，电流就远远超过漏电动作电流而跳闸，改正方法是将漏电保护器换成三相四线漏电开关

图4两只漏电保护器线路混同，图4a当灯接通后1LDB出现差流，2LDB出现三相不平衡电流，造成1LDB和2LDB跳闸，在图4b中两只漏电保护器共用一根零线，单独合上3LDB或4LDB时不会跳闸。但当同时使用时，两只漏电保护器将同时跳闸，结果造成二条线路不能同时供电，因为二个负载不会大小相同。

图5在安装漏电保护器时不能重复接地，否则通过零序互感器电流减少，导致漏电保护该跳闸时而不能跳闸。
