谐波含量估算方法
谐波计算说明
丹佛斯变频器谐波计算说明前言由于变频器整流部分的非线性和波形的非正弦性, 变频器电源侧的电流不仅含有基波, 还包含丰富的谐波. 丹佛斯变频器内置双直流电抗器, 使变频器谐波幅度大为降低. 如果要进一步降低谐波, 丹佛斯可提供高级谐波滤波器AHF.公用电网对谐波的限制我们依据1993年颁布的国家标准GB/T14549-1993 <<电能质量 公用电网谐波>>. 该标准适用于交流额定频率为50Hz, 标称电压110Kv 及以下的公用电网.允许的电网电压畸变率H 次谐波电压含有率HRUh 定义为HRUh =%1001⨯U Uh式中 Uh - h 次谐波电压 U1 - 基波电压HRUh 也可按下式计算:UnZhIhHRUh 103=(%)式中 Ih - h 次谐波电流(A) Un - 电网标称电压(Kv)Zh – 系统对h 次谐波电流的阻抗(Ω)系统对h 次谐波电流的阻抗Zh 可按下式估算:KnS hU Zh 2=式中 Sk 为公共连接点的三相短路容量(MVA)电压总谐波畸变率%1001⨯=U U THD hu H U - 谐波电压含量, ∑=2hH UU允许用户注入电网的谐波电流两个谐波源的同次谐波电流在一条线路的同一相上叠加时, 合成的谐波电流Ih:h h h h h h I I I I I θcos 2212221++=式中 1h I 谐波源1的h 次谐波电流 2h I 谐波源2的h 次谐波电流h θ 两谐波源的h 次谐波电流之间的相位差如果相位差未知, 则可估算 h h K θcos 2=的值变频器网侧谐波电流次数 h = 1±km , k 为正整数, m 为整流器整流脉波数.变频器网侧谐波电流的谐波含量变频器中整流器的负载是电容-电阻性质, 内置直流电抗器后特性更复杂. 轻载时电流有可能不连续, 因此理论计算比较复杂. 丹佛斯公司根据变频器的数学模型编制了MCT31计算软件. 该软件根据不同的系统参数提供了丰富的计算功能.丹佛斯的解决方案丹佛斯AHF 005 和AHF 010 是与传统谐波陷波滤波器不同的高级谐波滤波器。
电力系统谐波负荷简介及谐波估算

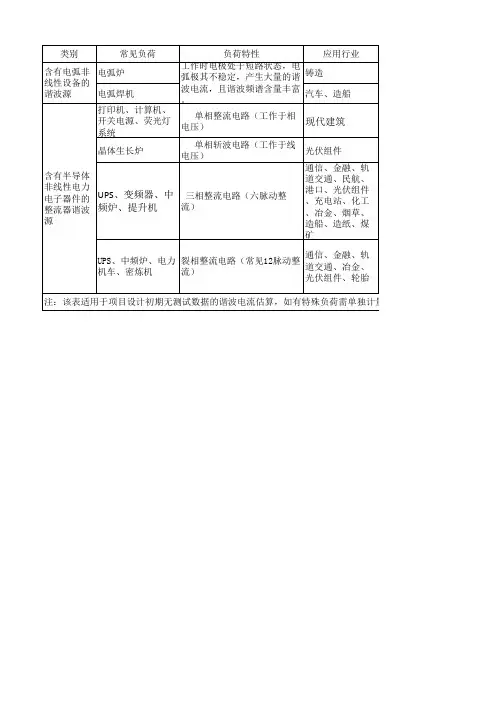

常见负荷
负荷特性
应用行业
含有电弧非 电弧炉 线性设备的 电弧焊机 谐波源 打印机、计算机、 开关电源、荧光灯 系统 晶体生长炉
工作时电极处于短路状态，电 铸造 弧极其不稳定，产生大量的谐 波电流，且谐波频谱含量丰富 汽车、造船 。 单相整流电路（工作于相 现代建筑 电压） 单相斩波电路（工作于线 电压） 光伏组件 通信、金融、轨 道交通、民航、 港口、光伏组件 、充电站、化工 、冶金、烟草、 造船、造纸、煤 矿
含有半导体 非线性电力 电子器件的 UPS、变频器、中 三相整流电路（六脉动整 流） 整流器谐波 频炉、提升机 源
通信、金融、轨 UPS、中频炉、电力 裂相整流电路（常见12脉动整 道交通、冶金、 机车、密炼机 流） 光伏组件、轮胎 注：该表适用于项目设计初期无测试数据的谐波电流估算，如有特殊负荷需单独计量。
采用三相三线制有源电 力滤波器
采用三相三线制有源电 力滤波器 采用三相三线制有源电 力滤波器加升压变压器
荷需单独计量。
谐波含量 按其负荷电流的25%计 算 按其负荷电流的25%计 算 按其负荷电流的30%计 算
谐波次数
力滤波器 采用三相四线制有源电 力滤波器 采用三相三线制有源电 力滤波器
以2、3、4、5 各次谐波随着次 、6、7次谐波 数的增加含量降 为主 低 以3、5、7次 谐波为主 以3、5、7次 谐波为主 各次谐波随着次 数的增加含量降 低 各次谐波随着次 数的增加含量降 低
主回路串接2%～5%的电 抗器，按其负荷电流的 各次谐波随着次 30%计算 以5、7、11、 数的增加含量降 主回路无串接电抗器， 13次谐波为主 低 按其负荷电流的50%计 算 低压系统按其负荷电流 的20%计算 以5、7、11、 11次高于5次和7 高压系统按其负荷电流 13次谐波为主 次 的10%计算
谐波电流含量
谐波电流含量

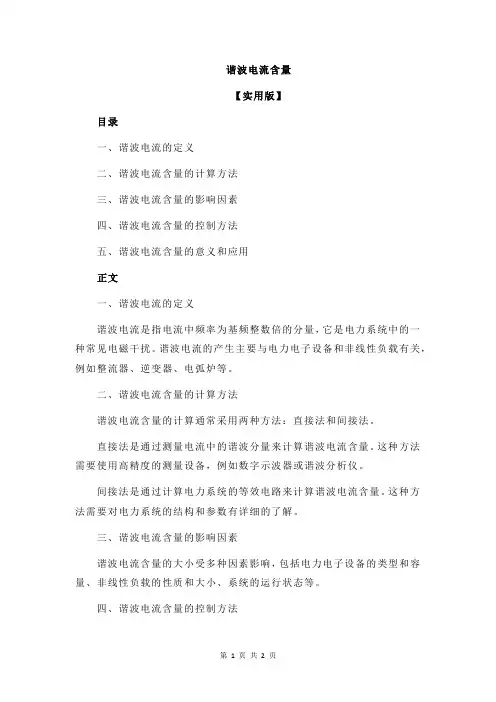

【实用版】
目录
一、谐波电流的定义
二、谐波电流含量的计算方法
三、谐波电流含量的影响因素
四、谐波电流含量的控制方法
五、谐波电流含量的意义和应用
正文
一、谐波电流的定义
谐波电流是指电流中频率为基频整数倍的分量，它是电力系统中的一种常见电磁干扰。
谐波电流的产生主要与电力电子设备和非线性负载有关，例如整流器、逆变器、电弧炉等。
二、谐波电流含量的计算方法
谐波电流含量的计算通常采用两种方法：直接法和间接法。
直接法是通过测量电流中的谐波分量来计算谐波电流含量。
这种方法需要使用高精度的测量设备，例如数字示波器或谐波分析仪。
间接法是通过计算电力系统的等效电路来计算谐波电流含量。
这种方法需要对电力系统的结构和参数有详细的了解。
三、谐波电流含量的影响因素
谐波电流含量的大小受多种因素影响，包括电力电子设备的类型和容量、非线性负载的性质和大小、系统的运行状态等。
四、谐波电流含量的控制方法
为了减小谐波电流含量，可以采取以下措施：
1.使用谐波抑制技术，例如在整流器中加入谐波抑制电容。
2.优化电力系统的结构和参数，例如增加输电线路的容量或改进变压器的设计。
3.合理选择和配置电力电子设备和非线性负载。
五、谐波电流含量的意义和应用
谐波电流含量是衡量电力系统中谐波污染程度的重要指标，它对电力系统的稳定性和安全性有重要影响。
快速傅里叶变换求谐波含量
快速傅里叶变换求谐波含量快速傅里叶变换（Fast Fourier Transform, FFT）是一种高效的信号处理方法，广泛应用于谐波含量分析。
在此我将为大家详细介绍FFT在求谐波含量方面的原理、步骤和应用。
首先，让我们来了解谐波含量的概念。
在信号分析中，谐波含量是指信号中出现的频率为整数倍的基频的比例。
例如，对于一个基频为50Hz的信号，如果其第一个谐波为100Hz，那么谐波含量就为2。
传统的方法计算谐波含量时需要通过对信号进行频谱分析来判断谐波分量的存在与否。
而FFT作为一种快速的频谱分析方法，可以大大提高计算效率。
接下来，让我们来看看FFT是如何计算谐波含量的。
FFT的计算过程可以简要分为以下几个步骤：1. 输入信号采样：将需要分析的信号进行采样，将其离散化。
2. 对信号进行预处理：在输入信号之前，通常会进行去直流或者加窗等预处理操作，以减少对分析结果的影响。
3. 应用FFT算法：FFT算法将离散信号转换为频谱，即将信号从时域转换到频域。
这是FFT计算的核心步骤，通过对时域信号的复数形式进行傅里叶变换，得到信号的频谱。
4. 谱解析：对得到的频谱进行解析，找出频谱中的主要峰值，并计算谐波含量。
这一步骤通常会对频谱进行滤波或者峰值检测来分析谐波分量。
使用FFT进行谐波含量分析具有如下几个优势：1. 高效性：FFT算法可以大大提高计算效率，减少计算时间。
2. 准确性：FFT计算结果具有较高的准确性，能够有效地检测出信号中的谐波成分。
3. 应用广泛：FFT方法在电力系统、音频处理、通信等领域得到广泛应用。
除了计算谐波含量外，FFT还可以用于频谱分析、滤波、信号重构等方面。
在实际应用中，我们可以利用FFT得到的频谱信息来识别信号的特征，进而进行故障检测、音频处理、通信信号分析等工作。
总而言之，快速傅里叶变换作为一种高效的信号处理方法，可以在短时间内计算出信号的谐波含量。
通过对FFT的应用，我们可以更加准确地分析信号的频谱特征，为工程师们在各个领域的实践工作提供有力的指导意义。
谐波计算公式及原理
谐波计算公式及原理在我们的日常生活和各种工程技术领域中，谐波可是个不容忽视的“小家伙”。
它常常隐藏在电流、电压这些“大部队”里，悄悄地搞些小动作。
今天咱们就来好好扒一扒谐波的计算公式和原理，弄清楚它到底在玩什么花样。
先来说说啥是谐波。
想象一下电流或者电压像一群整整齐齐前进的士兵，正常情况下它们步伐一致，节奏稳定。
但有时候，里面会冒出几个不老实的，走着走着就乱了节奏，和大部队不太合拍，这些不和谐的“捣蛋鬼”就是谐波。
谐波的产生原因有很多。
比如说，各种非线性的电子设备，像电脑、变频器、节能灯等等，它们在工作的时候就会把原本规规矩矩的电流或者电压给搅乱，产生谐波。
那怎么来计算谐波呢？这就得提到一个重要的公式：傅里叶级数。
这玩意儿听起来好像挺高大上的，其实说白了就是把一个复杂的波形分解成一系列简单的正弦波的叠加。
就好比把一堆乱麻一根根地捋清楚。
假设我们有一个周期为 T 的函数 f(t) ，那么它可以展开成傅里叶级数：f(t) = a₀ + Σ(an*cos(nωt) + bn*sin(nωt)) （n = 1, 2, 3,...）这里面的 a₀是直流分量，an 和 bn 就是谐波的系数啦。
具体计算这些系数呢，就得用到积分啦。
比如说an = (2/T) * ∫(f(t) * cos(nωt))dt （积分区间为一个周期 T），bn 也类似。
听起来是不是有点头疼？别担心，咱们通过一个实际的例子来感受一下。
有一次，我在工厂里检修设备。
发现一台大型电机运行的时候声音不太对劲，有点“嗡嗡”的杂音。
凭经验我感觉可能是谐波在捣乱。
于是我拿出仪器一测，果然，电流的波形变得奇奇怪怪的。
回到办公室，我就开始根据采集到的数据计算谐波。
那过程可不轻松，各种积分、推导，差点把我脑袋绕晕。
但最终算出来，发现是 5 次谐波和 7 次谐波的含量比较高。
找到了问题所在，解决起来就有方向啦。
我们对设备进行了一些调整和优化，换掉了一些老化的部件，还加了滤波装置。
fft计算谐波含量
fft计算谐波含量
谐波含量是指信号中各谐波分量的强度或能量，它反映了信号中各谐波分量所占的比例。
在信号处理中，我们常常使用快速傅里叶变换（FFT）来计算谐波含量。
谐波含量的计算可以通过以下步骤进行。
我们需要获取信号的时域数据。
时域数据是指信号在时间上的变化情况。
可以通过采集、测量或者模拟等方式获得。
接下来，我们将时域数据转换为频域数据。
这可以通过进行傅里叶变换来实现。
傅里叶变换将信号从时域转换为频域，将信号分解为各个频率分量。
然后，我们可以通过FFT算法来计算信号的谐波含量。
FFT算法是一种高效的计算傅里叶变换的方法，它可以将信号分解为各个频率分量，并计算出各个分量的强度。
计算谐波含量时，我们可以选择关注特定的谐波分量，或者计算整个频谱范围内的谐波含量。
通常情况下，我们会关注信号的基波和一些高阶谐波分量。
我们可以将计算得到的谐波含量进行分析和应用。
谐波含量的分析可以帮助我们了解信号的频谱特征，判断信号的质量和稳定性。
在实际应用中，谐波含量的计算可以用于音频处理、图像处理、通信
系统等领域。
通过FFT计算谐波含量，我们可以更好地理解信号的频谱特征，为信号处理和应用提供有力的支持。
在实际应用中，我们可以根据具体需要选择不同的谐波含量计算方法，以满足不同的要求。
同时，我们也可以结合其他信号处理方法，进一步提高信号的质量和效果。
fft计算谐波含量
fft计算谐波含量
摘要：
1.FFT 计算谐波含量的原理
2.FFT 计算谐波含量的步骤
3.FFT 计算谐波含量的注意事项
4.FFT 计算谐波含量的实际应用案例
5.总结
正文：
一、FFT 计算谐波含量的原理
快速傅里叶变换（FFT）是一种高效的计算离散傅里叶变换（DFT）及其逆变换的算法。
它可以用来分析信号的频谱，从而计算谐波含量。
二、FFT 计算谐波含量的步骤
1.采样：对输入信号进行采样，得到离散信号。
2.窗函数：对离散信号进行窗函数处理，以减少频谱泄漏和旁瓣干扰。
3.FFT：对窗函数处理后的离散信号进行FFT 运算，得到频谱。
4.谐波含量计算：从频谱中提取谐波成分，计算其幅值与基波幅值的百分比。
三、FFT 计算谐波含量的注意事项
1.采样频率：要保证采样频率足够高，以充分还原信号的频谱特性。
2.窗函数选择：要根据信号的特性选择合适的窗函数，以达到最佳的频谱分析效果。
3.FFT 算法选择：要根据实际需求和计算资源选择合适的FFT 算法，如FFT、FFTW、Cooley-Tukey 等。
四、FFT 计算谐波含量的实际应用案例
1.电力系统：通过FFT 计算谐波含量，可以分析电力系统中的谐波污染，以保证电力系统的稳定运行。
2.信号处理：在音频、图像等领域，通过FFT 计算谐波含量，可以分析信号的频谱特性，以进行有效的信号处理。
五、总结
FFT 计算谐波含量是一种有效的分析方法，广泛应用于电力系统、信号处理等领域。
配电系统中谐波电压、电流含量用EXCEL表格快速估算
ST(kVA) 合成后的THDI THDI的允许值 合成后的THDU THDU的允许值 总谐波电流含量IH(A)
6.00%
0.82 0.90
0.40
1250.00
24.3
15.9
6.30
5
378.8
电容器对谐波的放大自动计算表-----编制人：赵燕平、王旭辉
电容器对谐波的放大自动计算表
补偿后的功率因数
c．计算各分组的谐波电流： I n.i I1.i HRI n.i 。
1
d．计算谐波的合成电流： In KT
I n.i
i
（ KT 为同期系数）。
取值见下表（表 3）（参见 GB/Z 17625.4-2000）
谐波次数
n 5 1
5 n 10 n 10
1.4
2
e．计算总的谐波电流含量： I H I n 2 。
配电系统谐波自动计算表 ----- 编制人：赵燕平、王旭辉
配电系统谐波自动计算表
用电设备组 名称
谐波数据：In/A、HRIn/%、THDi/%
设备 容量 /KW
Kx cosφ
Pjs /kW
Qjs /kvar
n=1 I1.i
n=3 HRI3
n=5 HRI5
n=7 HRI7
n=9 n=11 n=13 n=15 n=17 n=19 n=21 n=23 n=25 HRI9 HRI11 HRI13 HRI15 HRI17 HRI19 HRI21 HRI23 HRI25 THDI.i
U U1 1 THDU2 ,当THDU2 <<1 时，U U1 U e , 依据 GB/T 14549-93 附录 C2：
HRUn
3 nU N I n 103 Sd
配电系统中谐波电压、电流含量用EXCEL表格快速估算
二、 公式推导 2.1 基本公式：
依据《电能质量 公用电网谐波》GB/T 14549-1993 附录 A n 次谐波电流含有率:
HRIn In 100 % I1
( A1)
谐波电流含有量:
IH
I
n2 n
2
(A2)
n 次谐波电压含有率:
HRUn Un 100 % U1
短路容量 Sd(MVA) -3.33 279.5 -0.43 0.54 185.3 0.65
补偿容量QC(kvar) 2.27 42.2 0.31 2.40 19.3 0.29
荧光灯 办公室PC机 IT设备 精密、一般空调 (均为线性负荷) 电梯 (6P变频调速) 智能化机房 UPS(6P)
合成后的 815.2 620.15 1556.27 279.5 185.3 138.4 98.2 42.2 19.3 3.5 7 6.6 0 0 0 24.3 谐波值In 变压器短路电压 负载率 同期系数KT Ue(kV) ST(kVA) 合成后的THDI THDI的允许值 合成后的THDU THDU的允许值 总谐波电流含量I H(A) 百分比UK% F 6.00% 0.82 0.90 0.40 1250.00 24.3 15.9 6.30 5 378.8
2.3.1 谐波电压含量 由式（4）得出：
2 2 U U 1 1 THDU ,当 THDU <<1 时， U U 1 U e ,
依据 GB/T 14549-93 附录 C2：
HRU n 3 nU N I n 100 % 10 3 S d
由式（2）得
THDU
3 U N
6.5 12
3.7 4.1 3.2 6.0 2.8 5.4 2.6 2.9 2.3 4.5 2.1 4.1
变频器谐波含量计算及改善
变频器谐波含量计算及改善引言：随着现代化生产工艺的不断发展，变频器被广泛应用于各行各业的电动设备中。
然而，变频器在工作过程中会产生谐波，给电网和设备带来一系列的问题。
本文将介绍变频器谐波含量的计算方法，并提出改善谐波的措施。
一、变频器谐波含量的计算方法变频器的谐波含量一般通过谐波电流的总畸变率来进行表征。
谐波电流的总畸变率可以通过测量谐波电流的有效值和基波电流的有效值之比来计算。
具体计算方法如下：1.首先，需要测量谐波电流和基波电流的有效值。
这可以通过在电路中插入电流互感器并连接到电流测量仪器来实现。
2.根据测得的谐波电流和基波电流的有效值，可以计算出谐波电流的总畸变率。
计算公式如下：Total Harmonic Current Distortion= sqrt( (I_h1^2 + I_h2^2 + ... + I_hn^2) / I_f1^2 ) × 100%其中，I_h1, I_h2, ..., I_hn分别表示各谐波电流的有效值，I_f1表示基波电流的有效值。
3.通常，为了更好地评估谐波含量的影响，还可以计算谐波电流的各次谐波含量的百分比。
计算公式如下：Harmonic Current Distortion Ratio= (I_h / I_f) × 100%其中，I_h表示其中一次谐波电流的有效值，I_f表示基波电流的有效值。
二、改善变频器谐波含量的措施为了减少变频器产生的谐波含量，可以采取以下措施：1.安装谐波电流滤波器：谐波电流滤波器可以有效地消除谐波电流，减少谐波含量。
常见的谐波电流滤波器有被动滤波器和有源滤波器两种。
2.选择高品质的变频器：高品质的变频器通常具有更好的谐波抑制性能，可以减少谐波产生。
3.在设计变频器的系统中考虑谐波抑制措施：通过合理设计变频器的拓扑结构和控制策略可以减小谐波含量。
例如，在变频器中采用多电平逆变器、多电平交流侧滤波器等结构，可以有效地减小谐波含量。
谐波含量和谐波电能
谐波含量和谐波电能1. 什么是谐波在电力系统中，谐波是指频率为基波频率整数倍的电压或电流分量。
基波频率通常为50Hz或60Hz，因此谐波频率可以是100Hz、150Hz、200Hz等。
谐波主要由非线性负载引起，如电弧炉、变频器、电子设备等。
这些非线性负载会导致电压和电流的波形失真，产生谐波。
2. 谐波含量谐波含量是用来描述谐波在电力系统中的程度的指标。
它表示谐波电压或电流与基波电压或电流的比值。
谐波含量通常用百分比表示，如5%、10%等。
如果谐波含量超过一定的限制值，会对电力系统的正常运行产生不利影响。
谐波含量的计算通常使用傅里叶变换进行，将电压或电流信号分解为不同频率的谐波分量，然后计算每个谐波分量的幅值与基波分量的幅值之比。
3. 谐波电能谐波电能是指在电力系统中由谐波引起的电能损耗。
谐波电能的产生主要是由于非线性负载对电网的电压和电流波形造成的失真。
谐波电能的损耗主要表现为电网中的额外损耗，会导致电网的效率降低。
此外，谐波电能还会引起电力设备的过热和寿命缩短，对设备的安全运行和可靠性造成影响。
为了减少谐波电能的损耗，需要采取一些措施，如使用滤波器、优化电力系统的设计、选择合适的设备等。
4. 谐波的影响谐波对电力系统的影响主要体现在以下几个方面：4.1 电力设备的损坏谐波会导致电力设备的过热和寿命缩短。
在谐波电流的作用下，电力设备的温度会升高，超过设备的额定温度，从而导致设备的损坏。
4.2 电网的损耗谐波电流会引起电网中的额外损耗，导致电网的效率降低。
这些损耗主要表现为电网中的电阻损耗和电感损耗。
4.3 电力质量的下降谐波会引起电压和电流的波形失真，导致电力质量的下降。
这会对电力系统中的其他设备和用户造成影响，如电子设备的故障、光伏发电的效率下降等。
4.4 电磁干扰谐波会产生电磁干扰，对其他电子设备和通信系统造成影响。
这会导致通信质量下降、数据传输错误等问题。
5. 谐波的控制和消除为了减少谐波的影响，需要采取一些控制和消除措施。
谐波电流含量的估算以及有源电力滤波器的应用
谐波电流含量的估算以及有源电力滤波器的应用安科瑞杨澜1、谐波电流估算对于已投运配电网的谐波治理工程，可通过电能质量现场测试，得到配电系统进线和较大容量非线性用电设备的谐波电流发生量以及频谱分布。
对于新建项目，设计阶段电气设计人员不能直接获得荷率取值0.7，I THD 建议取值为25%，代入公式可得3.30625.025.014.037.012502=⨯+⨯⨯⨯=H I （A），建议选择300A 的有源滤波器进行谐波治理。
2、有源电力滤波器ANAPF 系列有源电力滤波器并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。
其原理为：ANAPF 系列有源电力滤波器通过CT 采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。
3、应用场所工业领域港口码头商业中心城市轨道交通医院行业冶金行业城市轨道交通存在大量荧光灯、UPS电源、变频器及软启动装置，均会产生大量谐波，使得电力系统正弦波畸变，电能质量降低。
谐波进行综合治理，给交通安全、顺畅带来保障。
医院行业主要是核磁共振机、CT机等设备会产生大量谐波，大量先进医疗设备对供电电源的谐波质量要求非常高，如果不进行治理，很可能造成检测数据误差大，设备之间干扰不能正常工作，造成严重的医疗事故。
谐波治理后，降低了用电隐患。
冶金行业中大量使用了电弧炉、加热炉、轧机等，这些负载不仅容量大，而且大部分为感性负荷，在不使用无功补偿装置的情况下，功率因数极低，且产生大量畸变的谐波，严重危害电力系统的安全运行和电气设备安全经济地运行。
体育馆、演播中心这类场所，主要就是大量舞台灯光、LED屏幕、高杆灯等设备产生谐波。
使得电能质量变差，及时进行谐波治理可保障设备本身的使用效果，给用电带来保障。
fft计算谐波含量
fft计算谐波含量快速傅里叶变换（FFT）是一种用于将一个信号从时间域转换到频域的算法。
它是一种高效的算法，特别适用于处理频谱分析、滤波和信号处理等领域。
在本文中，我们将详细介绍FFT 算法的原理、实现以及计算谐波含量的应用。
一、傅里叶变换的基本原理傅里叶变换是一种将一个连续时域信号（周期性或非周期性）转换为连续频域信号的方法。
它基于以下重要定理：任何一个连续时域信号都可以分解为一系列不同频率的正弦和余弦函数的叠加。
数学上，如果一个连续信号f(t)的频谱表示为F(ω)，其中ω是频率变量，那么傅里叶变换可以用下面的公式表示：F(ω) = ∫f(t)e^(-jωt)dt其中，e^(-jωt)是复指数函数，j是虚数单位。
傅里叶变换的结果是一个连续函数，表示了信号在不同频率上的幅度和相位。
二、离散傅里叶变换（DFT）离散傅里叶变换（DFT）是傅里叶变换的离散版本，它将连续信号和频域分为多个离散点进行处理。
如果有N个离散点，那么DFT的结果是一个包含N个复数值的序列，表示了信号在不同频率上的幅度和相位。
DFT的数学定义如下：X(k) = Σ[n=0,N-1]x(n)e^(-j*2πkn/N)其中，x(n)是时域信号的第n个采样点，N是采样点的总数，k是频率变量，X(k)是频域信号的第k个频率分量。
三、快速傅里叶变换（FFT）快速傅里叶变换（FFT）是一种高效计算DFT的算法。
它的核心思想是通过将DFT信号分解为多个小规模的DFT信号，再递归求解这些小规模的DFT信号。
FFT算法的时间复杂度为O(NlogN)，相比于直接计算DFT的O(N^2)时间复杂度，FFT算法的计算速度大大提升。
FFT算法的流程如下：1.将输入信号分为偶数和奇数部分；2.对偶数部分和奇数部分分别进行FFT计算；3.将计算得到的频域分量进行合并；4.递归地进行上述步骤，直到信号分量的规模为1。
四、计算谐波含量计算谐波含量是FFT的一个重要应用，它可以帮助我们了解信号在不同频率上的能量分布情况。
谐波电流计算公式是什么
谐波电流计算公式是什么？谐波含量计算：测试时最好测出设备较长时期运行时最大的谐波电流，其和产生谐波电流的负载投入有关，若产生谐波电流的负载全部投入，测试的数据是比较准的。
A、咨询现场工程人员，此时产生谐波的负载是否全部满负荷运行，产生谐波的负载就是非线性负载，变频器，整流设备，中频炉等。
测试时现场工程人员应该知道同类的非线性负载投入了多少，所以一定问清楚，自己也可以通过配电盘看一下同类的设备投入了多少，最终目的就是能够知道我们此次测试的谐波电流含量是否为其真正的谐波含量，否则按比例推算。
譬如我们测试时同类设备只有一半运行，毫无疑问我们的测试报告要对其进行说明，并且推算出其真实的谐波含量应该乘以2。
B、数据测试完后，若测试数据已经完全反映了实际现场可能出现的最大谐波含量，如下图：将测试的0min----30min的数据计算出来，如上图是0min----2min，其THDA （平均畸变率）为9.4%，Arms为1.119KA，那么其计算的谐波含量为105.186A，0min----30min的数据全部计算完后，取出最大值既是我们需要的最大谐波含量，那么选取1台100A的设备即可满足谐波补偿要求。
无功功率补偿计算：A、咨询现场工程人员，或者调用其原始功率因数数据，因为功率因数是考核指标，主要咨询两个问题，一是功率因数长期基本上是多少，二是在此功率因数时长期负载电流I多大，通过公式计算出P的值，然后计算出需要补偿的无功功率，无功功率计算公式为，——对应cosφ前的正切值，——对应cosφ后的正切值。
B、数据测试完后，若测试数据已经完全反映了实际现场可能出现的最大无功补偿量，如下图所示：将测试的0min----30min的数据计算出来，如上图是0min----2min，其平均功率为P=140KW，补偿前功率因数cosφ前=0.554，若补偿后要求功率因数不低于cosφ后=0.90，那么根据公式其计算的无功补偿容量为142.66KVAR，0min----30min的数据全部计算完后，取出最大值既是我们需要的最大无功补偿容量，那么选取3台100A的设备即可满足谐波补偿要求。
谐波含量估算方法
15%
计算机设备、中央空调、各类节
能灯、办公类用电设备、大型电梯
医疗行业
20%
重要医疗设备、核磁共振设备、
加速器、CT、X光机、UPS等
通信机房
35%
大功率UPS、开关电源
公共设施
25%
可控硅调光系统、UPS、中央空调
银行金融
20%
UPS、电子设备、空调、电梯
水处理厂
35%
变频器、软启动器
如左图参考表格可知办公楼宇的THDi参值为15% ,
1、适用于新建项目谐波估算,特别是集中治理时,
根据行业类型来估算项目谐波；
2、谐波电流A =变压器容量Kva× 0. 8 ÷380
÷1. 732×谐波畸变率注：0. 8为变压器的预估使用比例系数；
3、示例,现有一在建写字楼,其自备变压器容量为
1000Kva ,要对整个写字楼进行谐波治理,估算需治理
的谐波大小,选择合适容量的有源电力滤波器
橡胶行业
25%
密炼机、调速电机、变频器
石油化工
35%
水泵、油泵、变频器、电热炉
汽车制造
30%
点焊机、冲压设备
煤炭行业
25%
变频器、电机
电气化铁路
20%
牵引电机、整流设备
其它行业
20%
非线性负载的集合
1：根据负载情况估算谐波含量
1、适用于新建项目谐波估算,特别是就地治理时,
根据非线性负载情况来进行谐波估算；
2、谐波电流A =非线性负载容量W ÷380V
÷1. 732×负载谐波畸变率；
3、示例,某工厂使用的变对其进行谐波治理,估算其需
要治理的谐波容量大小为
设计阶段,如何计算谐波
设计阶段，谐波如何估算？--赛能电气现如今，在电能质量领域，无功补偿越来越没有什么技术创新，而电网谐波问题随着高科技电子元器件的应用越来越备受关注，那么，在我们设计师设计阶段，如何估测电网谐波？就成了我们当下一个难题。
所以呢，怎么解决这个计算难题困惑着不少的设计师，也使得有源电力滤波器在电网中的应用受到限制，赛能电气根据自己在有源电力滤波器的五年实际应用经验，提出了三种估算方法。
接来下，首先我们先来了解下在非正线线路中的无功功率理论。
一、非正弦电路中的无功功率理论参见王兆安等著《谐波抑制和无功功率补偿》P23。
在纯正弦电路中，满足S=，其中为Q f基波（50Hz）的相位移性质的无功功率。
而在含有谐波的非正弦电路中，则S=，其中D为畸变性质的无功功率。
值得一提的是，D是无功功率性质。
因此在非正弦电路中，总的无功功率S=，此时的功率因数:。
由此可见，在非正弦电路中要消除无功功率以提升功率因数，必须同时消除基波相位移无功功率和畸变无功功率D。
赛能电气的APFQ系列产品（有源补偿滤波一体化模块）正是能够一站式完成这二个任务的产品。
二、设计容量的计算1、基波相位移无功功率Q f的计算已有成熟的设计计算方法，此处不赘述。
2、畸变无功功率D容量计算有如下三种方法：方法1：经验估算法程度取值范围负荷情况α值的经验值轻度10%左右普通照明、办公、居住，普通异步电机等占比>70%中度20%左右变频器负荷占比在50%左右严重30%左右变频器负荷占比>70%非常严重40%以上直流电机、充电器、整流器等负荷占比>90%关于β值选取：如果100%地滤除谐波，则需要较大的滤波器容量，这往往并非必要，也不经济。
通常将谐波电流抑制在15%以内即可很好地满足国标要求，所以建议滤除程度设定在50%左右，以达到经济实惠的目的。
表1. GB14549-93《电能质量公共电网谐波》中规定公共连接点的谐波电流限制值标准电压基准短路容量3次5次7次9次11次13次380V10MVA62A62A44A21A28A24A方法2：负荷统计法逐一向负荷设备厂家索取谐波排放值，然后进行累加，并考虑同时系数，便可得原始谐波值。
fft计算谐波含量
fft计算谐波含量快速傅里叶变换（Fast Fourier Transform，简称FFT）是一种计算谐波含量的强大工具。
它可以将时域信号转换为频域表示，从而帮助我们分析信号中各个频率成分的强度和相位信息。
首先，让我们了解一下什么是谐波含量。
在物理学和工程中，我们经常会遇到周期性的信号，比如交流电。
这些信号可以分解为一系列不同频率的谐波，其中基频是信号的最低频率。
而谐波含量就是衡量每个谐波在信号中所占比例的指标。
FFT可以帮助我们计算谐波含量，具体步骤如下：1. 收集待分析的时域信号数据。
这可以是来自任何传感器、音频设备或其他测量设备的数据。
2. 对信号进行采样。
为了进行FFT计算，我们需要对信号进行离散采样，将连续的时域信号转化为离散的数据点。
3. 应用FFT算法。
将采样信号输入FFT算法，该算法会通过复杂的运算将时域信号转换为频域表示。
FFT算法的运算速度极快，因此能够在很短的时间内完成复杂的频域分析。
4. 分析频域表示的结果。
得到频域表示后，我们可以通过计算每个频率分量的幅度和相位，来获取信号中不同谐波成分的强度和相位信息。
通过比较谐波的幅度，我们可以了解每个谐波在信号中所占的比例，从而计算谐波含量。
谐波含量的计算对于许多应用来说非常重要。
比如，在音频处理中，我们可以通过分析谐波含量来判断音频信号的音质和纯净度。
同样，在电力系统中，我们可以通过计算交流电波形的谐波含量来评估电网的稳定性和质量。
除此之外，谐波含量的计算还可以用于故障诊断和故障排除。
当谐波含量超出正常范围时，往往意味着信号中存在异常或故障。
通过监测谐波含量的变化，我们可以及时发现问题并采取相应的措施进行修复。
总之，FFT作为计算谐波含量的工具，在信号处理和频域分析中发挥着重要的作用。
通过使用FFT算法，我们可以快速而准确地计算出谐波含量，并从中获取有关信号的重要信息。
无论是在工程领域还是科学研究中，理解和掌握FFT技术都是十分必要的。
谐波含量等计算公式
谐波含量等计算公式
谐波含量是指在信号中各谐波分量所占的比例。
在信号处理和电力系统中，谐波含量的计算是非常重要的，可以帮助我们评估信号质量和电力系统的稳定性。
下面是一些常用的谐波含量计算公式：
1.谐波含量的百分比表示：
谐波含量(%)=(谐波分量的有效值/基波分量的有效值)×100%
2.谐波含量的分贝表示：
谐波含量(dB) = 20 × log10(谐波分量的有效值 / 基波分量的有效值)
3.谐波含量的总畸变率表示：
总畸变率(THD)=(所有谐波分量的有效值的平方和的平方根)/基波分量的有效值×100%
4.谐波含量的总畸变率的分贝表示：
总畸变率(THD) (dB) = 10 × log10((所有谐波分量的有效值的平方和的平方根) / 基波分量的有效值)
5.谐波含量的电流含量分析：
谐波含量(%)=(谐波电流的有效值/根号下(基波电流的有效值^2-直流分量的平方))×100%
6.谐波含量的电压含量分析：
谐波含量(%)=(谐波电压的有效值/根号下(基波电压的有效值^2-直流分量的平方))×100%
这些公式可以根据具体的需要进行选择和使用。
需要注意的是，在计算谐波含量时，我们通常会选择一些特定的谐波分量进行分析，例如2次谐波、3次谐波、5次谐波等。
此外，在实际应用中，还需要考虑信号采样率、滤波器的特性等因素，以获得更准确的结果。
汽车发电机电动势3次谐波分量的估算
汽车发电机电动势3次谐波分量的估算
汽车发电机的电动势的3次谐波分量的估算是电力系统稳定运行和质量维护的重要组成部分。
估算有助于识别发电机系统谐波波形异常，并判断电机及附属设备是否有故障出现，从而可以及时采取有效的措施进行维护和检修，提高汽车发电机电势的准确性。
一是建立谐波模型。
根据发电机特性和电网要求，可以建立谐波模型，分析谐波的发生及控制，并对汽车发电机的电动势三次谐波分量影响进行深入研究。
二是采集实验数据。
为确定发电机电动势3次谐波分量，应进行实验采集，获取汽车发电机每个分量的典型电流和电压曲线，以及谐波有效值和谐波次数等方面。
三是分析数据。
用专业仪器分析采集实验数据，提取和估算汽车发电机电动势3次谐波分量来确定谐波含量，并与理论分析结果比对，判断发电机电势的正确性。
最后的校核步骤是将汽车发电机电动势3次谐波估算结果与实际情况校核比较，确保其一致性和可靠性。
总的来说，汽车发电机的电动势的3次谐波分量的估算是一个复杂的过程，需要建立谐波模型、采集实验数据、分析数据、校核结果等步骤，以确保系统可靠性。
谐波含量等计算公式
谐拨含量：借助傅立叶级数分解法．．．．．．．．求出每周波内各次谐拨含量。
按公式（2），计算每周波电压有效值j u 。
∑==n i i j u n u 121a) 总谐波含量： 总谐波含量的百分数=%100)()()1(2)1(2⨯-j j j u u u ，式中)1(j u ——波形中的基波含量。
b) 单次谐波含量=)50~2(%,100)1()(=⨯k u u j k j偏离系数： 求出每周波的基波电压)1(j u ，并在其周波各采样点上将采样点上，将采样点上采样电压与其对应点的基波电压进行比较，取其最大偏差值，则偏差系数=%100)1(⨯∆j ju u 。
uj ∆——每周波各采样点上采样电压与其对应点的基波电压之间的最大偏差值)1(jp u ——每周波基波电压的峰值对数个周波的偏离系数进行比较，取其最大值。
电压调制：测取稳态时各周波的正负半波连续最大的三点电压采样值，按抛物线 插值法求出其峰值，至少采集一秒钟，共采集N 个周波。
按下述规定求取调制参数值：电压调制参数的测试，应在电压波形的正负半波中进行，取其最大值。
电压调制量为至少一秒钟（N 个周波）同向峰值的最大与最小之差。
电压调制量=min max ][][jp jp u u -m ax ][jp u ——N 周波中同向峰值电压最大值m in ][jp u ——N 周波中同向峰值电压最小值波峰系数：每波电压有效值j u ，以同一周波内连续最大的三个电压采样值，按抛物线插值法．．．．．．求出其峰值电压jp u ，按公式（6）计算其波峰系数：j jpu u F = ，jp u ——每周波的峰值电压。
∑==m j j u m u 121 ∑==n i i j u n u 121 u ——平均电压有效值j ——采样周波数（100,~1≥=m m j ）j u ——每周波电压有效值i ——每周波采样点数（50,~1≥=n n i ）i u ——每点电压瞬时值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
