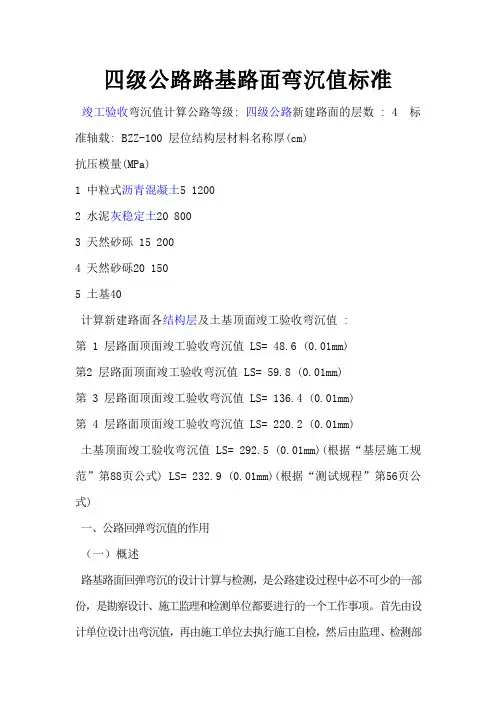

四级公路路基路面弯沉值标准

四级公路路基路面弯沉值标准竣工验收弯沉值计算公路等级: 四级公路新建路面的层数: 4 标准轴载: BZZ-100 层位结构层材料名称厚(cm)抗压模量(MPa)1 中粒式沥青混凝土5 12002 水泥灰稳定土20 8003 天然砂砾15 2004 天然砂砾20 1505 土基40计算新建路面各结构层及土基顶面竣工验收弯沉值:第1 层路面顶面竣工验收弯沉值LS= 48.6 (0.01mm)第2 层路面顶面竣工验收弯沉值LS= 59.8 (0.01mm)第3 层路面顶面竣工验收弯沉值LS= 136.4 (0.01mm)第4 层路面顶面竣工验收弯沉值LS= 220.2 (0.01mm)土基顶面竣工验收弯沉值LS= 292.5 (0.01mm)(根据“基层施工规范”第88页公式) LS= 232.9 (0.01mm)(根据“测试规程”第56页公式)一、公路回弹弯沉值的作用（一）概述路基路面回弹弯沉的设计计算与检测，是公路建设过程中必不可少的一部份，是勘察设计、施工监理和检测单位都要进行的一个工作事项。

首先由设计单位设计出弯沉值，再由施工单位去执行施工自检，然后由监理、检测部门抽检鉴定，实现设计意图。

在当前的规范规定中，《公路沥青路面设计规范》JTJ 014-97规定了路面顶层的设计弯沉计算公式和方法，但没有提出路基、路面基层的弯沉计算方；在《公路工程质量检验评定标准》JTJ071-98中只提出要求检测路面顶层和土质路基回弹弯沉，没有提出检测路面基层弯沉的检测项；在《公路路面基层施工技术规范》JTJ 034-2000中则补充规定了路基、路面基层的相应回弹弯沉的计算检测标准。

因此，对于很多工程技术人员来说，如果不同时熟悉上述三种规范，就容易混淆回弹弯沉的原意，造成错误认识，甚至做出错误的数据和结果。

经笔者近年实际使用和研究发现，相当一部份勘察设计、施工监理和检测单位都存在类似问题。

为帮助基层工程技术人员很好地撑握回弹弯沉在公路工程建设中的应用，本人在前辈及同行的肩背上，略作点抄习发挥，特写此文，以示对本行作点贡献在阅读本文之前，请备好以下标准和规范：1、《公路工程技术标准》（2003）2、《公路沥青路面设计规范》JTJ 014-973、《公路路面基层施工技术规范》JTJ 034-2000 44、《公路工程质量检验评定标准》JTJ 071-98（二）弯沉的作用公路工程回弹弯沉分为容许弯沉、设计弯沉和计算弯沉。

容许弯沉容许弯沉是合格路面在正常使用期末不利季节，路面处于临界破坏壮态时出现的最大回弹弯沉，是从设计弯沉经过路面强度不断衰减的一个变化值。

理论上是一个最低值。

计算公式是L R＝720N *AC*AS。

《公路沥青路面设计规范》JTJ --014-97 -- 119页。

设计弯沉设计弯沉值即路面设计控制弯沉值。

是路面竣工后第一年不利季节，路面在标准轴载作用下，所测得的最大回弹弯沉值，理论上是路面使用周期中的最小弯沉值。

是路面验收检测控制的指标之一。

计算公式是L d＝600N *AC*AS* Ab。

《公路沥青路面设计规范》JTJ --014-97--42页计算弯沉值计算弯沉值分检测计算弯沉值和理论计算弯沉值。

检测计算弯沉值：通过对路基、路面和原有老路进行弯沉检测，并通过计算整理所得到的代表值。

其作用主要是评定路基路面状况和作补强设计之用。

计算弯沉值路基，路面基层、底基层等各层在设计时均要求计算出其弯沉设计值，在完工检测时也要检测其值，以检验其强度是否满足要求。

此作为本文重点，后面详细介绍。

二、路面设计弯沉值的计算（一）路面顶面设计弯沉值路面设计弯沉值是表征路面整体刚度大小的指标，是路面厚度计算的主要依据。

路面设计弯沉值应根据公路等级、在设计年限内累计当量轴次、面层和基层类型按下式计算:L d＝600N *AC*AS*Ab 式中：Ld――路面设计弯沉值（0.01mm）；Ne――设计年限内一个车道上累计当量轴次；AC――公路等级系数，高速公路、一级公路为1.0，二级公路为1.1，三、四级公路为1.2设置等于或小于15cm级配碎石层、沥青贯入碎石、沥青碎石的半刚性基层结构时，Ab可取1.0；柔性基层、底基层Ab＝1.6，当柔性基层厚度大于15cm、底基层为半刚性下卧层时，Ab可取1.6；新建公路和改建公路路设计弯沉均采用上面公式计算。

计算示例1：某V3区拟新修建一条，三级公路，经勘察，沿线土质为粉质粘土，地下水位距地表1.2米，路基填土高平均0.8米，据预测竣工年初交通组成如下表1.1示，使用年限内交通量年增长率γ=5%，试计算路面设计弯沉。

预测交通量组表1.1车型前轴重/KN 后轴重/KN 后轴数后轴轮组数后轴距/cm 交通量/（次*日-1）东风EQ140 23.70 69.20 1 双- 100黄河JN150 49.00 101.60 1 双- 80黄河LN162 59.50 115.00 1 双- 60交通141 25.55 55.10 1 双- 50长征CZ361 47.60 90.70 2 双132.0 40延安SX161 54.64 91.25 2 双135.0 50解：标准轴载及轴载换算：路面设计采用双轮组单轴载100KN为标准轴载，以BZZ100表示，根据规范（97）规定，以设计弯沉值为指标，大于25KN的各级轴载均应进行换算。

计算公式为：N= C1C2n1(Pi/P)4.35 （次*日-1）C1――后（前）轴数C2――前后轮轮组系数，单轮组为6.4，双轮组为1，四轮组为0.38。

n1――被换算车型的各级轴载作用次数（次/日）东风EQ140：前轴23.70KN＜25KN，不计。

后轴：C1＝1，C2＝1，n1=100，Pi=69.20 KN，P＝100 KN N=C1C2n1(Pi/P)4.35＝1×1×100×（69.20/100）4.35＝20.2（次*日-1）黄河JN150：前轴：C1＝1，C2＝6.4，n1=80，Pi=49.00 KN，P＝100 KN N=C1C2n1(Pi/P)4.35＝1×6.4×80×（49.00/100）4.35＝23.0（次*日-1）后轴：C1＝1，C2＝1，n1=100，Pi=101.60KN，P＝100 KN N=C1C2n1(Pi/P)4.35＝1×1×100×（101.60/100）4.35＝107.2（次*日-1）黄河JN162：前轴：C1＝1，C2＝6.4，n1=60，Pi=59.50KN，P＝100 KN N=C1C2n1(Pi/P)4.35＝1×6.4×60×（59.50/100）4.35＝40.1（次*日-1）后轴：C1＝1，C2＝1，n1=60，Pi=115.00KN，P＝100 KN N=C1C2n1(Pi/P)4.35＝1×1×60×（115.00/100）4.35＝110.2（次*日-1）交通141：前轴：C1＝1，C2＝6.4，n1=50，Pi=25.55KN，P＝100 KN N=C1C2n1(Pi/P)4.35＝1×6.4×50×（25.55/100）4.35＝0.9（次*日-1）后轴：C1＝1，C2＝1，n1=50，Pi=55.10KN，P＝100 KN N=C1C2n1(Pi/P)4.35＝1×1×50×（55.10/100）4.35＝3.8（次*日-1）长征CZ361：前轴：C1＝1，C2＝6.4，n1=40，Pi=47.60KN，P＝100 KN N=C1C2n1(Pi/P)4.35＝1×6.4×40×（47.60/100）4.35＝10.1（次*日-1）后轴：C1＝1+1.2×（m-1）=1+1.2×(2-1)=2.2，C2＝1，n1=40，Pi=90.70KN，P＝100 KN N=C1C2n1(Pi/P)4.35＝2.2×1×40×（90.70/100）4.35＝57.6（次*日-1）延安SX161：前轴：C1＝1，C2＝6.4，n1=50，Pi=54.64KN，P＝100 KN N=C1C2n1(Pi/P)4.35＝1×6.4×50×（54.64/100）4.35＝23.1（次*日1）后轴：C1＝2.2，C2＝1，n1=50，Pi=91.25KN，P＝100 KN N=C1C2n1(Pi/P)4.35＝1×1×50×（91.25/100）4.35＝33.6（次*日-1）合计：N=429.8（次）三级公路设计使用年限8年，车道系数η＝0.65，则累计当量轴次Ne=[（1+γ）t-1]×365 Nη/[γ(1+γ)t-1]=[（1+0.05）8-1] ×365×429.8×0.65/[0.05×(1+0.08)8-1]＝358801 次路面设计弯沉值的计算：AC＝1.2AS＝1.2Ab＝1.6基层为级配碎石(柔性基层)L d＝600N *AC*AS*Ab＝600×358801-0.2×1.2×1.2×1.6＝107 （0.01mm）注意：若上述项目段为旧路改建，则交通量的来源是通过实地调查而得，然后再进行轴载换算。

三、路基、路面基层设计弯沉值的计算（一）路基顶面设计弯沉值根据《公路路面基层施工技术规范》JTJ 034-2000规定，基回弹弯沉的计算，首先应确定土基回弹模量E0 查《公路沥青路面设计规范》附录E 或通过实测可得相应区域不利季的E，然后按下式计算路基顶面设计弯沉值l0。

L0=9308×E0-0.938 (0.01mm) E0――不利季节土基回弹模量单位为Mpa；计算示例2：在非不利季节测定某公路土基回弹模量值得E0＝50Mpa，季节影响系数K1＝1.2，则土基回弹模量调整值为E0/＝1.2×50＝60Mpa，则l0=9308×60-0.938 ＝200（0.01mm）K1――季节影响系数，不同地区取值范围为1.2-1.4。

可查《公路沥青路面设计规范》表14。

在进行土基弯沉测量后，路段的代表值0+2S应小于此标准值（一级公路和高速公路），或0+1.645S 和0+1.58S小于此标准值（二级和二级以下公路）。

注意：若查表得E0值，则其值已是不利季节之值。

（二）路面底基层顶面设计弯沉值根据《公路路面基层施工技术规范》JTJ 034-2000之规定，底基层顶面回弹弯沉按如下步骤计算：1)利用土基和底基层材料的回弹模量计算值E0和E1以及底基的厚度h1（cm），计算模量比K1E0/K2E1及比值h1/δ(δ为单个迹当量圆半径（cm）,对于黄河卡车，δ＝10.75；K2为底基层材料季节影响系数，可取1.1-1.2，或查《公路沥青路面设计规范》附录E)2）查附图A.0.3，得底基层表面弯沉系数aL。
