最新初中物理电压电阻电流电路复习知识讲解
九年级物理基本电路知识点
九年级物理基本电路知识点电路是物理学中的重要概念之一，它是电流在导体中流动的路径。
在九年级物理学中，学生需要学习电路的基本知识，包括电流、电压、电阻以及串、并联电路等。
本文将介绍九年级物理基本电路知识点。
一、电流和电压电流是指单位时间内电荷通过一个导体的数量，用安培（A）表示。
电流的方向从正电荷（正极）流向负电荷（负极）。
而电压是指单位电荷在电路中所具有的能量，用伏特（V）表示。
电压可以理解为电荷在电路中移动的推动力，也可以理解为电流流动的驱动力。
二、电阻电阻是电流流经导体时阻碍电荷流动的特性。
电阻的大小用欧姆（Ω）表示。
电阻的决定因素是导体的物质、长度、截面积以及温度。
常见的导体如铜、银具有低电阻，而绝缘体如橡胶、塑料则具有高电阻。
对于直流电路而言，电阻的计算公式为：电阻=电压/电流。
三、串联电路串联电路是指电流依次流经多个电阻的电路连接方式。
在串联电路中，电流穿过每个电阻时会遇到阻力，因此总电阻等于各个电阻之和。
此外，串联电路中的电压在各个电阻上分配，根据欧姆定律，电压与电阻成正比。
例如，当两个电阻R1和R2串联时，总电阻为R=R1+R2。
四、并联电路并联电路是指电阻并联连接的电路方式。
在并联电路中，电流分流经过各个电阻，各个支路电流之和等于总电流。
并联电路中，各个电阻上的电压相同，根据欧姆定律，电流与电阻成反比。
例如，当两个电阻R1和R2并联时，总电阻的倒数为1/R=1/R1+1/R2。
五、欧姆定律欧姆定律是电路中最重要的定律之一。
根据欧姆定律，电流与电压成正比，与电阻成反比。
数学表达式为：I=V/R，其中I表示电流，V表示电压，R表示电阻。
通过欧姆定律，我们可以计算电阻、电压和电流之间的关系。
六、功率和能量功率表示单位时间内所传递的能量，用瓦特（W）表示。
功率的计算公式为：功率=电压*电流。
能量是指电流通过导体时所携带的电流，用焦耳（J）表示。
根据功率和能量的关系，我们可以计算电路中的能量转换和消耗情况。
九年级物理《电压电阻》知识点总结
九年级物理《电压电阻》知识点总结九年级物理《电压电阻》知识点总结知识梳理：1.电压(1)电压的作用：使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
(2)电压的单位：kV、V、mV、V。
(3)电压测量：电压表。
电压表使用规则：①电压表要与被测电路并联；②电流从电压表的“正接线柱”流入，“负接线柱”流出，否则指针会反偏；③被测电压不要超过电压表的最大量程。
(4)利用电流表、电压表判断电路故障①电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：电压表损坏；电压表接触不良；与电压表并联的用电器短路。
②电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：电流表短路；和电压表并联的用电器开路，此时电流表所在电路中相当于串联了一个大电阻(电压表内阻很大)，使此电路中电流太小，电流表无明显示数。
③电流表、电压表均无示数“两表均无示数”表明无电流通过两表，除两表同时短路外，最大的可能是主电路断路导致无电流。
2.电阻(1)电阻：表示导体对电流阻碍作用的大小。
(2)单位：MΩ、kΩ、Ω。
(3)影响因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。
(4)滑动变阻器①原理：通过改变接入电路中的电阻线的长度来改变电阻。
②使用方法：根据铭牌选择合适的滑动变阻器；串联在电路中；接法：“一上一下”；接入电路前应将电阻调到最大。
③作用：通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；保护电路。
初三物理复习重点掌握电路基础知识
初三物理复习重点掌握电路基础知识电路是物理学中的重要概念之一，也是我们日常生活中经常接触到的内容。
掌握电路的基础知识对于初三学生来说非常重要，不仅能够帮助我们更好地理解物理学的基本原理，还能够应用到实际生活中。
本文将从电流、电阻、电压和电功率四个方面来介绍电路的基础知识，帮助初三学生加深对电路的理解。
一、电流电流是电荷运动的载体，在电路中起到了重要的作用。
电流的单位是安培（A），表示单位时间内通过导体横截面的电荷量。
电流的大小与电荷的多少和通过的时间成正比，与导体的截面积成反比。
在电路中，我们常常会涉及到串联和并联电路。
串联电路是指电流依次通过多个元件，电流通向的路径只有一个；并联电路是指电流同时通过多个元件，电流可以选择多个路径。
了解串联和并联电路的特性对我们理解电路的运作方式非常重要。
二、电阻电阻是电路中阻碍电流通过的物理量，用符号R表示，单位是欧姆（Ω）。
电阻的大小与导体的材料、长度、截面积以及温度有关。
在电路中，电阻的存在使得电流能够按照一定的规律流动。
串联电路中，电阻相加；并联电路中，电阻的倒数相加的倒数等于总电阻的倒数，即 1/R 总 = 1/R1 + 1/R2。
三、电压电压是电路中推动电荷流动的动力，也常被称为电势差。
电压的单位是伏特（V）。
电压的存在使得电荷能够克服电阻的阻力，流动在电路中。
电压的大小与电源的电动势有关。
在电路中，我们常常会涉及到串联电压和并联电压的计算。
串联电压是指多个电压源连接在一起，电压依次相加；并联电压是指多个电压源的正负极连接在一起，电压相同。
四、电功率电功率是指单位时间内消耗或产生的能量，用符号P表示，单位是瓦特（W）。
电功率的计算公式为 P = U × I，其中U表示电压，I表示电流。
在电路中，我们常常需要计算元件的电功率，以便了解元件的工作状态。
通常情况下，电功率愈大，元件消耗的能量也就愈大。
掌握电功率的计算方法能够帮助我们更好地评估电路中元件的使用情况。
初中物理电及电路电流电压知识点梳理
初中物理电及电路电流电压知识点梳理电流和电压是电学基础知识中非常重要的两个概念，它们是描述电的运动和能量转化的关键参数。
下面是初中物理中关于电及电路的电流和电压知识点的梳理。
一、电流知识点:1.电流的定义：电流是电荷在单位时间内通过导体横截面的数量。
用字母“I”表示，单位是安培(A)。
2.电流的方向：电流的方向是正电荷的流动方向，即从正电荷高的地方流向正电荷低的地方。
实际上，电流是由电子的流动引起的，所以电流的方向是由电子的运动方向决定的，与正电荷的方向相反。
3.电流的测量：电流可以用电流表（电流计）测量，它是根据电流的“电磁感应”原理工作的。
4.串联电路和并联电路中的电流：在串联电路中，电流在各个元件之间保持不变；而在并联电路中，电流在各个元件之间分流。
5.电流与电压的关系：电流和电压之间存在一定的关系，即欧姆定律。
根据欧姆定律，电流等于电压除以电阻，即I=U/R，其中I为电流，U为电压，R为电阻。
这个公式说明了电流和电压的直接关系，电压越高，电流越大，电阻越大，电流越小。
二、电压知识点:1.电压的定义：电压是单位正电荷所具有的电势能。
用字母“U”表示，单位是伏特(V)。
2.电压的方向：电压的方向是电场力的方向，它是从正电荷高的地方到正电荷低的地方。
3.电压的测量：电压可以用电压表（万用表）测量，它是通过测量两点间的电势差来确定电压的大小。
4.电压与电势差的关系：电压实际上是电势差的另一种说法。
电势差是指两点之间的电潜能差，而电压是指单位电荷所具有的电势能。
所以，电压等于电势差乘以电荷，即U=ΔV×q，其中U为电压，ΔV为电势差，q为电荷。
5.串联电路和并联电路中的电压：在串联电路中，电压按照各个元件的电阻大小分配；而在并联电路中，电压相同。
以上就是初中物理中关于电及电路中的电流和电压的知识点的梳理。
掌握这些知识点可以帮助我们理解电流和电压的基本概念、计算方法以及电流和电压在电路中的分布情况。

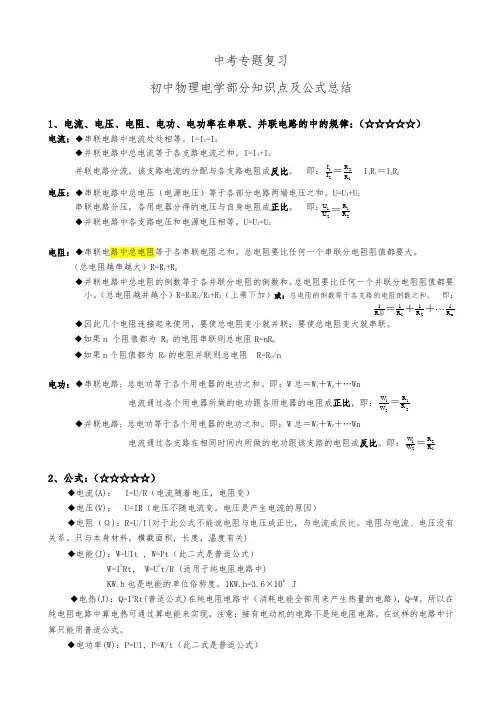

初中物理电学部分知识点及公式总结(最新最全)
中考专题复习初中物理电学部分知识点及公式总结1、电流、电压、电阻、电功、电功率在串联、并联电路的中的规律：（☆☆☆☆☆） 电流：◆串联电路中电流处处相等。
I=I 1=I 2◆并联电路中总电流等于各支路电流之和。
I=I 1+I 2并联电路分流，该支路电流的分配与各支路电阻成反比。
即：1221R RI I ＝ I 1R 1＝I 2R 2 电压：◆串联电路中总电压（电源电压）等于各部分电路两端电压之和。
U=U 1+U 2串联电路分压，各用电器分得的电压与自身电阻成正比。
即： ◆并联电路中各支路电压和电源电压相等。
U=U 1=U 2电阻：◆串联电路中总电阻等于各串联电阻之和。
总电阻要比任何一个串联分电阻阻值都要大。
（总电阻越串越大）R=R 1+R 2◆并联电路中总电阻的倒数等于各并联分电阻的倒数和。
总电阻要比任何一个并联分电阻阻值都要小。
（总电阻越并越小）R=R 1R 2/R 1+R 2（上乘下加）或：总电阻的倒数等于各支路的电阻倒数之和。
即：◆因此几个电阻连接起来使用，要使总电阻变小就并联；要使总电阻变大就串联。
◆如果n 个阻值都为 R 0 的电阻串联则总电阻R=nR 0◆如果n 个阻值都为 R 0 的电阻并联则总电阻 R=R 0/n电功：◆串联电路：总电功等于各个用电器的电功之和。
即：W 总＝W 1＋W 2＋…Wn电流通过各个用电器所做的电功跟各用电器的电阻成正比，即：2121R RW W ＝◆并联电路：总电功等于各个用电器的电功之和。
即：W 总＝W 1＋W 2＋…Wn电流通过各支路在相同时间内所做的电功跟该支路的电阻成反比。
即：1221R RW W ＝2、公式：（☆☆☆☆☆）◆电流(A)： I=U/R （电流随着电压，电阻变）◆电压(V)： U=IR （电压不随电流变。
电压是产生电流的原因）◆电阻（Ω)：R=U/I(对于此公式不能说电阻与电压成正比，与电流成反比。
电阻与电流、电压没有关系。

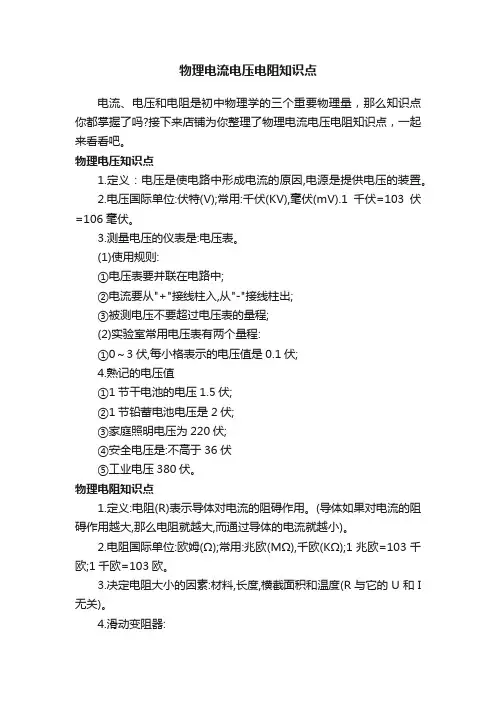

物理电流电压电阻知识点
物理电流电压电阻知识点电流、电压和电阻是初中物理学的三个重要物理量，那么知识点你都掌握了吗?接下来店铺为你整理了物理电流电压电阻知识点，一起来看看吧。
物理电压知识点1.定义：电压是使电路中形成电流的原因,电源是提供电压的装置。
2.电压国际单位:伏特(V);常用:千伏(KV),毫伏(mV).1千伏=103伏=106毫伏。
3.测量电压的仪表是:电压表。
(1)使用规则:①电压表要并联在电路中;②电流要从"+"接线柱入,从"-"接线柱出;③被测电压不要超过电压表的量程;(2)实验室常用电压表有两个量程:①0～3伏,每小格表示的电压值是0.1伏;4.熟记的电压值①1节干电池的电压1.5伏;②1节铅蓄电池电压是2伏;③家庭照明电压为220伏;④安全电压是:不高于36伏⑤工业电压380伏。
物理电阻知识点1.定义:电阻(R)表示导体对电流的阻碍作用。
(导体如果对电流的阻碍作用越大,那么电阻就越大,而通过导体的电流就越小)。
2.电阻国际单位:欧姆(Ω);常用:兆欧(MΩ),千欧(KΩ);1兆欧=103千欧;1千欧=103欧。
3.决定电阻大小的因素:材料,长度,横截面积和温度(R与它的U和I 无关)。
4.滑动变阻器:原理:改变电阻线在电路中的长度来改变电阻的。
作用:通过改变接入电路中的电阻来改变电路中的电流和电压。
铭牌:如一个滑动变阻器标有"50Ω2A"表示的意义是:最大阻值是50Ω,允许通过的最大电流是2A。
物理电流知识点1.形成：电荷的定向移动形成电流。
注：该处电荷是自由电荷。
对金属来讲是自由电子定向移动形成电流;对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。
2.方向的规定：把正电荷移动的方向规定为电流的方向。
注：在电源外部，电流的方向从电源的正极到负极。
电流的方向与自由电子定向移动的方向相反3.获得持续电流的条件：电路中有电源电路为通路4.电流的三种效应。
初三电流电压电阻知识点总结
初三电流电压电阻知识点总结一、电流。
1. 电流的概念。
- 电荷的定向移动形成电流。
电流是表示电流强弱的物理量，用字母I表示。
- 单位：国际单位制中电流的单位是安培，简称安，符号是A；常用单位还有毫安(mA)和微安(μ A)。
1A = 1000mA，1mA=1000μ A。
2. 电流的测量。
- 测量工具：电流表。
- 使用规则：- 电流表必须和被测电路串联。
- 电流必须从电流表的正接线柱流入，负接线柱流出。
- 被测电流不能超过电流表的量程。
（可以采用试触法选择合适量程）- 绝对不允许不经过用电器而把电流表直接连到电源的两极上。
3. 串联电路和并联电路中的电流规律。
- 串联电路中各处的电流相等，即I = I_1=I_2=·s = I_n。
- 并联电路中干路中的电流等于各支路中的电流之和，即I = I_1 +I_2+·s+I_n。
二、电压。
1. 电压的概念。
- 电压是使电路中形成电流的原因，电源是提供电压的装置。
电压用字母U 表示。
- 单位：国际单位制中电压的单位是伏特，简称伏，符号是V；常用单位还有千伏(kV)和毫伏(mV)。
1kV = 1000V，1V = 1000mV。
2. 电压的测量。
- 测量工具：电压表。
- 使用规则：- 电压表必须和被测电路并联。
- 电压表的正接线柱接在靠近电源正极的一端，负接线柱接在靠近电源负极的一端。
- 被测电压不能超过电压表的量程。
3. 串联电路和并联电路中的电压规律。
- 串联电路两端的总电压等于各部分电路两端电压之和，即U =U_1+U_2+·s+U_n。
- 并联电路中各支路两端的电压相等，即U = U_1 = U_2=·s = U_n。
三、电阻。
1. 电阻的概念。
- 电阻表示导体对电流阻碍作用的大小，用字母R表示。
- 单位：国际单位制中电阻的单位是欧姆，简称欧，符号是Ω；常用单位还有千欧(kΩ)和兆欧(MΩ)。
1MΩ=1000kΩ，1kΩ = 1000Ω。
中考物理电流电压电阻和欧姆定律知识点复习
中考物理电流电压电阻和欧姆定律知识点复习中考物理电流电压电阻和欧姆定律知识点复习[复习目标]1．电流强度：表示电流大小的物理量，简称电流。
电流强度等于1是安培，简称安，符号是A。
2．串联电路电流的特点：串联电路中各处的电流相等。
3．并联电路电流的特点：并联电路干路中的电流等于各支路中的电流之和。
1．电压：电压是形成电流的原因。
电压的单位是伏特，简称伏，符号是V。
2．串联电路电压的特点：串联电路的总电压等于各部分电压之和。
3．并联电路电压的特点：并联电路各支路两端的电压相等。
1．电阻：电阻是导体本身的一种性质，是表示导体对电流阻碍作用大小的物理量。
电阻的单位是欧姆，简称欧，代表符号Ω。
2．决定电阻大小的因素：导体的电阻跟它的长度有关，跟横截面积有关，跟组成导体的材料有关，还跟导体的温度有关。
3．滑动变阻器：通过改变接入电路导线长度改变电阻值的仪器。
4．电阻箱：通过改变接入电路定值电阻个数和阻值改变电阻大小的仪器，它能表示出电阻值。
1．欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2．电阻的串联：串联电路的总电阻，等于各串联电阻之和。
3．电阻的并联：并联电路的总电阻的倒数，等于各并联电阻的倒数之和。
4．用伏安法测电阻：通过测量导体两端的电压U，导体中的电流I，得知其电阻R。
一．电流、电压、电阻1．电流(1)电流强度的测量要测量某部分电路中的电流强度，必须把安培表串接在这部分电路里。
在把安培表串联到电路里的时候，必须使电流从“+”接线柱流进安培表，并且从“”接线柱流出来。
在测量前后先估算一下电流强度的大小，然后再将合适的安培表接入电路。
在闭合电键时，先必须试着触接电键，若安培表的指针急骤摆动并超过满刻度，则必须换用更大量程的安培表。
使用安培表时，绝对不允许经过用电器而将安培表的两个接线柱直接连在电源的两极上，以防过大电流通过安培表将表烧坏。
因为安培表的电阻很小，所以千万不能把安培表并联在用电器两端或电源两极上，否则将造成短路烧毁安培表。
初中物理电学部分知识点和公式总结
中考专题复习初中物理电学知识点及公式总结1、电流、电压、电阻、电功、电功率在串联、并联电路的中的规律：（☆☆☆☆☆）电流：◆串联电路中电流处处相等。
I=I 1=I 2◆并联电路中总电流等于各支路电流之和。
I=I 1+I 2并联电路分流，该支路电流的分配与各支路电阻成反比。
即：1221RR I I ＝ I 1R 1＝I 2R 2 电压：◆串联电路中总电压（电源电压）等于各部分电路两端电压之和。
U=U 1+U 2串联电路分压，各用电器分得的电压与自身电阻成正比。
即： ◆并联电路中各支路电压和电源电压相等。
U=U 1=U 2电阻：◆串联电路中总电阻等于各串联电阻之和。
总电阻要比任何一个串联分电阻阻值都要大。
（总电阻越串越大）R=R 1+R 2◆并联电路中总电阻的倒数等于各并联分电阻的倒数和。
总电阻要比任何一个并联分电阻阻值都要小。
（总电阻越并越小）R=R 1R 2/R 1+R 2（上乘下加）或：总电阻的倒数等于各支路的电阻倒数之和。
即：因此几个电阻连接起来使用，要使总电阻变小就并联；要使总电阻变大就串联。
◆如果n 个阻值都为 R 0 的电阻串联则总电阻R=nR 0 ◆如果n 个阻值都为 R 0 的电阻并联则总电阻 R=R 0/n电功：◆串联电路：总电功等于各个用电器的电功之和。
即：W 总＝W 1＋W 2＋…Wn电流通过各个用电器所做的电功跟各用电器的电阻成正比，即：2121R R W W ＝◆并联电路：总电功等于各个用电器的电功之和。
即：W 总＝W 1＋W 2＋…Wn电流通过各支路在相同时间内所做的电功跟该支路的电阻成反比。
即：1221R R W W ＝ 电功率：◆串联电路：总电功率等于各个用电器实际电功率之和。
即：P 总＝P 1＋P 2＋…P n各个用电器的实际电功率与各用电器的电阻成正比，即：◆并联电路：总电功率等于各个用电器的电功率之和。
即：P 总＝P 1＋P 2＋…P n2121RR U U ＝n21R 1R 1R 1总R 1＋＋＝ 2121R RP P ＝各支路用电器的实际电功率与各个支路的电阻成反比。
初中物理电压和电阻重点知识点大全
初中物理电压和电阻重点知识点大全电压和电阻是物理学中的重要概念，对于初中生来说，理解这两个概念是学习物理的基础。
下面是关于电压和电阻的重点知识点的详细介绍。
1. 电压（Voltage）电压是指电场力对电荷的作用力大小。
电荷在电场中移动时，会受到电场力的作用，从而产生电压。
在直流电路中，电压通常指电源施加在电路上的电压差。
单位是伏特（V）。
2. 电阻（Resistance）电阻是指电流在电路中受到阻碍的程度。
电流通过电阻时会遇到阻碍，从而产生热能。
电阻可以使电流产生电压降。
单位是欧姆（Ω）。
3. 电流（Current）电流是指单位时间内通过导体的电荷数量。
电荷在电路中由高电势区向低电势区移动，形成电流。
单位是安培（A）。
4. 欧姆定律（Ohm's Law）欧姆定律是电压、电流和电阻之间的基本关系。
根据欧姆定律，电压等于电流乘以电阻，可以用以下公式表示：V=I*R其中，V表示电压，I表示电流，R表示电阻。
5. 串联电路（Series Circuit）串联电路是指电阻依次连接在电路中，电流只有一条路径流过。
在串联电路中，电流保持不变，电压按照各个电阻的阻值比例分布。
6. 并联电路（Parallel Circuit）并联电路是指电阻分别连接在电路中，电流通过多个路径流过。
在并联电路中，电流根据各个电阻的阻值比例分布，电压保持不变。
7.电阻的计算电阻的计算根据材料的电阻率和几何形状来确定。
根据欧姆定律，电阻等于电阻率乘以电阻的长度除以截面积，可以用以下公式表示：R=ρ*L/A其中，R表示电阻，ρ表示电阻率，L表示电阻的长度，A表示电阻的截面积。
8.电阻与导体温度关系电阻与导体温度之间存在一定的关系。
通常情况下，随着温度的升高，导体的电阻会增加。
这是因为温度升高会增加导体内原子和电子的碰撞，导致电阻增加。
9.电阻与长度、截面积关系电阻与电阻的长度和截面积之间也存在一定的关系。
当电阻的长度变长时，电阻增加；当电阻的截面积变大时，电阻减小。
《电流 电压 电阻》 讲义
《电流电压电阻》讲义一、引言在电学的世界里，电流、电压和电阻是三个最基本的概念，它们相互关联，共同构成了电路运行的基础。
理解这三个概念对于我们掌握电学知识、解决电路问题以及应用电学原理于实际生活中都具有至关重要的意义。
接下来，让我们逐步深入地探讨电流、电压和电阻的奥秘。
二、电流电流，简单来说，就是电荷的定向移动。
就好像在一条道路上，有一群有序前进的行人，这些行人就代表着电荷，而他们的定向移动就形成了电流。
电流的大小用安培（A）来度量。
如果在 1 秒钟内通过导体横截面的电荷量为 1 库仑（C），那么电流就是 1 安培。
想象一下，一个水龙头在 1 秒钟内流出了 1 升水，这就类似于 1 秒钟内通过导体横截面的 1 库仑电荷量。
电流在电路中的流动就像水流在管道中流动一样。
在串联电路中，电流处处相等，这就好比一条没有分支的水管，无论在哪个位置，水流的大小都是一样的；而在并联电路中，总电流等于各支路电流之和，这类似于几条分支的水管，总水量等于各分支水管水量的总和。
电流的形成需要两个条件：一是要有能自由移动的电荷，二是要有促使电荷定向移动的电场。
金属导体中，自由移动的电荷是电子；在电解液中，自由移动的电荷则是正、负离子。
三、电压电压，也称为电势差或电位差，是衡量电场力对电荷做功能力的物理量。
可以把电压想象成一种“压力”，它推动着电荷在电路中流动。
就像水在不同高度之间流动是因为存在水位差一样，电荷在电路中移动是因为存在电压差。
电压的单位是伏特（V）。
如果把 1 库仑的电荷从一点移动到另一点，电场力做了 1 焦耳的功，那么这两点之间的电压就是 1 伏特。
在电路中，电源是提供电压的装置。
例如常见的干电池，它的正负极之间存在一定的电压，从而使电路中的电荷能够定向移动形成电流。
串联电路中，总电压等于各部分电路电压之和；并联电路中，各支路两端的电压相等。
四、电阻电阻是导体对电流的阻碍作用。
不同的导体具有不同的电阻，就像不同的道路对行人的阻碍程度不同一样。
九年级物理全一册“第十六章 电压 电阻”必背知识点
九年级物理全一册“第十六章电压电阻”必背知识点一、电压1. 电压的定义电压是形成电流的原因，它使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
电压可以理解为电势差，类似于水位差使水流动，电压差则使电荷在电路中流动。
2. 电压的符号与单位符号：通常用大写字母U表示。
单位：国际单位是伏特 （V），常用单位还有千伏 （kV）、毫伏 （mV）等。
单位换算关系为：1kV = 10^3V，1V = 10^3mV。
3. 常见电压值一节干电池的电压是1.5V。
一节蓄电池的电压是2V。
我国家庭电路的电压是220V。
对人体安全的电压是不高于36V。
4. 电压的测量仪器：电压表，符号为V。
使用方法：电压表要并联在电路中。
电流要从电压表的 “正接线柱”流入，“负接线柱”流出。
选择合适的量程，被测电压不要超过电压表的最大量程。
5. 电压表的读数读数前要看清量程和分度值。
指针位置与零刻度之间的格数乘以每小格代表的电压值即为读数。
6. 串联与并联电路中的电压规律串联电路中，总电压等于各部分电路两端电压之和。
并联电路中，各支路两端的电压相等，且等于总电压 （电源电压）。
二、电阻1. 电阻的定义电阻表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用越大。
2. 电阻的符号与单位符号：通常用大写字母R表示。
单位：国际单位是欧姆 （Ω），常用单位还有千欧 （kΩ）、兆欧 （MΩ）等。
单位换算关系为：1MΩ= 10^3kΩ，1kΩ= 10^3Ω。
3. 影响电阻大小的因素材料：不同材料的导体电阻不同。
长度：在其他条件相同的情况下，导体的长度越长，电阻越大。
横截面积：在其他条件相同的情况下，导体的横截面积越小，电阻越大。
温度：金属导体的电阻随温度升高而增大，半导体材料的电阻受温度影响更大。
4. 电阻的分类定值电阻：电阻值不变的电阻。
可变电阻 （变阻器）：电阻值可以改变的电阻，如滑动变阻器。
5. 滑动变阻器构造：由瓷筒、电阻丝、滑片、金属棒、接线柱等组成。
中学物理综合电路知识点
中学物理综合电路知识点电路是物理学中的重要概念之一。
在中学物理课程中，学生需要掌握电路的基本知识，包括电流、电压、电阻等概念，以及串联电路和并联电路的特性和计算方法。
本文将逐步介绍中学物理综合电路的知识点。
1.电流和电压电流是电荷在导体中的流动，通常用字母“I”表示，单位是安培(A)。
电压是电荷在电路中的势能差，通常用字母“U”或“V”表示，单位是伏特(V)。
根据欧姆定律，电流和电压之间的关系可以用公式I = U/R表示，其中R是电阻。
2.电阻电阻是物质对电流的阻碍程度，通常用字母“R”表示，单位是欧姆(Ω)。
电阻的大小与导体的材料、长度和截面积有关。
常见的导体材料有金属、碳和水等。
根据欧姆定律，电阻和电流、电压之间的关系可以用公式R = U/I表示。
3.串联电路串联电路是指电流依次通过多个电阻的电路。
在串联电路中，电流的大小保持不变，而电压则分担在各个电阻上。
根据欧姆定律和基尔霍夫定律，可以通过以下步骤计算串联电路中的电流和电压：•计算总电阻：将各个电阻相加得到串联电路的总电阻(Rt)。
•计算总电压：将电压源的电压(Vs)分担在各个电阻上，根据电压分压定律可计算出各个电阻上的电压。
•计算电流：根据欧姆定律，将电压除以总电阻可得到电流的大小。
4.并联电路并联电路是指电压相同的电路中，电流分担在多个电阻上的电路。
在并联电路中，电压的大小保持不变，而电流则根据电阻大小分担在各个电阻上。
根据欧姆定律和基尔霍夫定律，可以通过以下步骤计算并联电路中的电流和电压：•计算总电流：将各个电流相加得到并联电路的总电流(It)。
•计算总电阻：根据电阻的并联公式，将各个电阻的倒数相加得到并联电路的总电阻(Rt)。
•计算各个电阻上的电流：根据欧姆定律，将总电流除以各个电阻的阻值可得到各个电阻上的电流的大小。
5.电源与负载电源是提供电能的装置，通常用电池或发电机表示。
负载是电路中消耗电能的元件，例如电灯泡、电热器等。
在电路中，电源提供电流和电压，负载则消耗电流和电压。
九年级物理电路知识点归纳总结
九年级物理电路知识点归纳总结电路是物理学中一项重要的研究对象，它关乎电流、电压、电阻等等概念，对于我们理解和应用电学知识至关重要。
在九年级物理学习中，我们需要掌握一些基本的电路知识，接下来我将对这些知识点进行归纳总结。
一、电流和电压1. 电流：电流是指单位时间内电荷通过导体的数量。
通常用符号 I 表示，单位是安培（A）。
电流的计算公式为：I = Q / t，其中 Q 表示电荷的量，t 表示通过导体所需的时间。
2. 电压：电压是指单位电荷在电路中所具有的能量。
通常用符号 U 表示，单位是伏特（V）。
电压的计算公式为：U = W / Q，其中 W 表示电路中的能量，Q 表示通过的电荷的量。
二、电阻和电阻定律1. 电阻：电阻是指电路中阻碍电流流动的程度。
通常用符号 R 表示，单位是欧姆（Ω）。
电阻的计算公式为：R = U / I，根据这个公式，我们可以推导出欧姆定律：I = U / R。
2. 串联电阻和并联电阻：当电阻按照一定的顺序连接在一起时，形成了串联电路；当电阻的两端连接在一起时，形成了并联电路。
串联电阻的总电阻等于各个电阻之和，即 R_total = R1 + R2 + ... + Rn。
并联电阻的总电阻等于各个电阻的倒数之和的倒数，即 1/R_total =1/R1 + 1/R2 + ... + 1/Rn。
三、欧姆定律和功率1. 欧姆定律：欧姆定律是电流、电压和电阻之间的定量关系。
根据欧姆定律，电流与电压成正比，与电阻成反比。
欧姆定律的数学表达式为：U = I * R，其中 U 表示电压，I 表示电流，R 表示电阻。
2. 功率：功率是指单位时间内电路中消耗或产生的能量。
通常用符号P 表示，单位是瓦特（W）。
功率的计算公式为：P = U * I，根据功率的定义，我们可以推导出功率的另一个计算公式：P = I^2 * R = U^2 / R。
四、电路中的其他知识点1. 电阻的温度系数：电阻的电阻值通常会随温度的变化而发生变化，这种变化与电阻的温度系数有关。
九年级物理电路知识点
一、电流1.定义：电流是指单位时间内通过导体横截面的电荷量。
2.电流的测量单位：安培(A)。
3.电流的方向：电流的方向约定为正电荷的流动方向，即从正电压端向负电压端的方向流动。
二、电压1.定义：电压是指单位电荷通过两个点时所做的功。
2.电压的测量单位：伏特(V)。
3.电压的方向：电压的方向约定为正电荷从高电压区域向低电压区域移动时，正电荷所做的功为正值，电压的方向与电场强度的方向一致。
三、电阻1.定义：电阻是指在电路中阻碍电流通过的物理量。
2.电阻的测量单位：欧姆(Ω)。
3.电阻的影响因素：电阻的大小与导体的长度、截面积以及材料特性有关。
4.电阻的串联和并联：串联电阻的总电阻等于各个电阻之和，而并联电阻的总电阻等于各个电阻的倒数之和的倒数。
四、电路和欧姆定律1.电路的构成：电路由电源、导线和负载组成。
2.电路的分类：根据电流的路径可以分为串联电路和并联电路。
3.欧姆定律：欧姆定律规定在一定温度下，电流I等于通过导线两端的电压V与电阻R的商，即I=V/R。
五、串联和并联电路1.串联电路：在串联电路中，各个电阻按照一条直线连接，电流依次通过各个电阻。
电流在串联电路中保持不变，总电压等于各个电压之和，总电阻等于各个电阻之和。
2.并联电路：在并联电路中，各个电阻的两端连接在一起，电流分别通过各个电阻。
电压在并联电路中保持不变，总电流等于各个电流之和，总电阻等于各个电阻的倒数之和的倒数。
六、电功率1.定义：电功率是指单位时间内的电能转换速率。
2.电功率的测量单位：瓦特(W)。
3.计算公式：功率等于电流乘以电压，即P=IV。
七、电能和电量1.电能：电能是指电流通过电阻时所做的功，也可以理解为电荷在电场中的能量。
2.电能的计算公式：电能等于电压乘以电荷量，即E=QV。
3.电量：电量是指电流通过导体的电荷总量。
4.电量的计算公式：电量等于电流乘以时间，即Q=It。
八、电路中的能量转换1.电源：电源是电路中提供电能的装置，常见的电源有干电池、蓄电池和发电机。
初中物理串、并联电路的电流、电压、电阻规律知识总结
串、并联电路的电流、电压和电阻的规律的特点1、串联电路：（1）、串联电路中各处的电流相等n I I I I ⋅⋅⋅⋅===21（2）、串联电路两端的总电压等于各部分电路两端电压之和n U U U U ⋅⋅⋅⋅++=21（3）、串联电路的总电阻等于各串联电阻之和n 21+R +R +R =R ⋅⋅⋅⋅电阻串联越多电路总电电阻越大，因为电阻串联相当于增加了导体的长度。
串联电路的总电阻比任何一个分电阻都大（4）串联电路中，各部分电路两端的电压与各自的电阻成正比）即串联（）即串联RR U U R U R U I I R R U U R R U U R U R U I I R R U U 111111121212211212121;(;=∴⇒====∴⇒===串联电路（串联电阻）有分压作用，说明在串联电路中，电阻越大分得的电压越大，电阻小分得的电压小。
2.并联电路：（1）并联电路的总电流等于各支路电流之和n I I I I ⋅⋅⋅⋅++=21（2）并联电路中各支路两端的电压均相等，并且都等于电源电压n U U U U ⋅⋅⋅⋅===21（3）并联电路总电阻的倒数等于各并联电阻的倒数之和R 1=11R +21R +……+nR 1 电阻并联越多电路的总电阻越小，电阻并联相当于增大了导体的横截面积。
（同时并联使用的用电器越多，电路的总电流越大）在并联电路中，若其中某一个电阻变大或变小，则总电阻也将相应的变大或变小。
并联电路的总电阻比任意一条支路的电阻都小（4）并联电路各支路中的电流与自身电阻成反比）即并联（）即并联111111112212211211221;(;R R I I IR R I U U R R I I R R I I R I R I U U R R I I =∴⇒====∴⇒=== 并联电阻有分流作用，在电源电压稳定的条件下，增加并联电路中的支路，对原各条支路无影响。
这说明在并联电路中，大的电阻分得的电流小，小的电阻分得的电流大。
九年级电压电阻电流知识点
九年级电压电阻电流知识点电压、电阻和电流是物理学中的重要概念，它们是我们理解电路和电器工作原理的基础。
本文将详细介绍九年级学生需要了解的电压、电阻和电流的知识点。
一、电压电压是指电荷在电路中流动时所具有的能量差，也被称为电势差。
它的单位是伏特(V)，常用符号为U。
电压提供了电路中电子流动的驱动力。
在直流电路中，电压是恒定的，而在交流电路中，电压会随时间变化。
1.1 电压的计算电压可以通过以下公式来计算：U = I × R其中，U代表电压，I代表电流，R代表电阻。
根据这个公式，我们可以计算出在给定电流和电阻下的电压大小。
1.2 电压的测量电压可以通过电压表或万用表来测量。
通常，电压表的两个探头与电路中的正负极连接，然后读取显示屏上的数值，即可得到电压大小。
二、电阻电阻是指阻碍电流流动的物理量，它的单位是欧姆(Ω)，常用符号为R。
电阻可以控制电流的大小，也能在电路中产生功率消耗和热能。
2.1 电阻的分类根据电阻对电流的阻碍程度，可以将电阻分为导体、半导体和绝缘体。
导体的电阻较小，半导体的电阻介于导体和绝缘体之间，绝缘体的电阻很大。
2.2 电阻的计算电阻可以通过以下公式来计算：R = U / I其中，R代表电阻，U代表电压，I代表电流。
通过这个公式，我们可以计算出在给定电压和电流下的电阻大小。
2.3 电阻的测量电阻可以通过万用表的电阻测量档位来测量。
将测试笔分别连接到电阻两端，读取显示屏上的数值，即可得到电阻大小。
三、电流电流是指电荷在电路中流动的物理现象，它的单位是安培(A)，常用符号为I。
电流的大小表示单位时间内通过导体横截面的电荷量。
3.1 电流的计算电流可以通过以下公式来计算：I = Q / t其中，I代表电流，Q代表电荷量，t代表时间。
根据这个公式，我们可以计算出在给定电荷量和时间下的电流大小。
3.2 欧姆定律欧姆定律描述了电压、电阻和电流之间的关系。
根据欧姆定律，电流等于电压与电阻之间的比值：I = U / R这个公式是九年级学生需要特别掌握的知识点。
通用版初三物理中知识点复习——电路、电流、电压、电阻
电路、电流、电压、电阻【考纲要求】1、会分析简单电路图；简单串联电路或并联电路2、认知简单串联电路和并联电路的连接3、会电流表、电压表、滑动变阻器的使用4、会简单电路故障的分析和判断【知识结构】电路组成：_________，_________，_________，_________。
连接方式串联：用电器_________连接并联：用电器_________连接常用的电路符号：电源______，开关______，小灯泡_______，电阻_______,滑动变阻器_________，电流表_______，电压表________。
家庭电路入户线：_____线和_____线,为了防止用电器漏电还要接_____线组成：_______，_______，_______，_______，_______，________。
家庭电路电压：__________，人体安全电压：___________电流定义：电荷的___________形成电流形成电流的条件：____________，____________。
方向：电源______→_______→电源______单位：安培(A)，单位换算：1A=______mA=______μA。
测量工具：电流表使用方法与被测用电器_____联。
电流从____流入，从_____流出。
不能超过_______。
不能直接接在_______两端。
读数方法0~0.6A，每格____A。
0~3A，每格____A。
电压作用：使电路中形成______。
提供电压的装置：________。
单位：伏特(V)，单位换算：1kV=______V=______mV。
测量工具：电压表使用方法与被测用电器_____联。
电流从____流入，从_____流出。
不能超过_______。
可以直接接在_______两端。
读数方法0~3V，每格____V0~15V，每格____V【中考考点】因这两章的知识相对于电学来说属于基础知识，所以中考主要集中在选择或填空中。
九年级物理电学常见知识点
九年级物理电学常见知识点一、电路基本概念电路是由电源、导体和负载组成的闭合通路。
它是电流的导体，能够使电荷从一个地方传递到另一个地方。
二、电流和电压1. 电流（I）：电流指的是单位时间内通过导体横截面的电荷量，单位是安培（A）。
2. 电压（U）：电压指的是电源对电荷产生的作用力，单位是伏特（V）。
三、电阻和电阻率1. 电阻（R）：电阻是导体对电流流动的阻碍程度，单位是欧姆（Ω）。
2. 电阻率（ρ）：电阻率是导体抵抗电流的能力，单位是欧姆米（Ω·m）。
四、欧姆定律欧姆定律表明了电阻、电流和电压之间的关系：电流等于电压除以电阻。
五、串联和并联电路1. 串联电路：串联电路是指电流依次通过连接在一起的几个电阻或其他负载。
2. 并联电路：并联电路是指电阻或其他负载分别与电源相连，电流分流通过各个负载。
六、电功率和电能1. 电功率（P）：电功率指的是单位时间内的能量转化率，单位是瓦特（W）。
2. 电能（E）：电能是电功率在单位时间内的累积，单位是焦耳（J）。
七、电阻和导线1. 导线：导线是电流的载体，它具有低电阻和良好的导电性能。
2. 电阻与导线长度：导线长度的增加会导致电阻增加。
3. 电阻与导线截面积：导线截面积的减小会导致电阻增加。
八、电路图符号1. 电池：电池在电路图中的符号为一条长直线和一条短直线相连。
2. 开关：开关在电路图中的符号为一条直线和一个连接点。
3. 电阻：电阻在电路图中的符号为一个波浪线。
4. 灯泡：灯泡在电路图中的符号为一个圆圈，并有两根线与之相连。
九、电路中的能量转换1. 电源：电源将其他形式的能量转换为电能，如干电池、蓄电池、发电机等。
2. 电灯：电灯将电能转化为光能。
3. 电热器：电热器将电能转化为热能。
总结：本文对九年级物理电学常见知识点进行了梳理和介绍，包括电路基本概念、电流和电压、电阻和电阻率、欧姆定律、串联和并联电路、电功率和电能、电阻和导线、电路图符号以及电路中的能量转换等内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流表的刻度盘
根据量程确定每个大格和每个小格(分度值)所
表示的电流值
甲图
量程 0-0.6 A
每个大格 0.2 安 分度值 0.02 安
乙图
量程 0-3 A
每个大格 1 安 分度值 0.1 安
正确使用电流表的四点注意事项
序号
正确使用电压表
1 电流必须从“+”接线柱流入，从“-”接
线柱流出电流表。
2 所测电流不要超过电流表的量程。
导体材料 长度越长，电阻越大 横截面积越小，电阻越大 温度越高，电阻越大
导体的电阻是导体本身的一种性质，也就是说一跟导体，如果他的 长度和横截面积确定了，那么他的电阻就确定了，不会因为电路中 其他条件的改变而改变
知识点回顾：
控制变量法
物理学中对于多因素（多变量）的问题，常常采用控制因素（变量） 的办法，把多因素的问题变成单因素的问题，分别加以研究，最后 在综合解决。 决定导体电阻大小的因素： 三个因素：1.材料，2.长度，3.横截面积 如果我们要研究导体的长度与电阻的关系？ 首先控制1和3，使他们不改变， 这时候就只有一个变量2， 我们就可以研究出导体电阻与导体的长度有什么关系 用同样的方法我们可以探究出其它因素对电阻的影响
，分析电路故障，本题难度中等。
五、动态电路 有关“电路变化”分析
不少同学反映“变化的电路难，不知从何下手”。 这是因为分析变化的电路涉及的内容广，考虑的问 题深。对电阻、电流强度、电压及电功率相互关系 的分析，稍有不慎就会造成连错反应，得出错误的 结论。这是电学综合问题的一个难点。
变化电路主要是通过开关或滑动变阻器的改变来富 于电路变化的。电路中有多个开关，通过开关闭合 和断开的状态变化，往往会使各用电器的连接关系 发生变化，而滑动变阻器则通过滑片来改变其连入 电路的有效电阻，从而使电路中的电压、电流、电 功率等数值发生变化（也有改变电路结构的）。有 关变化电路，应在学会识别“部分电路短接”和学 会识别串并联电路的基础上，掌握分析变化电路的 基本思路。
3 电流表必须和被测用电器串联。
4 任何情况下都不能使电流表直接连到电
源的两极上。
观察滑动变阻器构造：
瓷管
金属滑片P
金属杆
支 架
表面涂有绝缘层的电阻丝
结构示意图： 电路符号：
滑动变阻器的使用方法
序号
正确使用滑动变阻器
1
要串联在电路中
2 一上一下搭配好，主要看下 3 使用前应将滑片放在阻值最大位置
初中物理电压电阻电流电 路复习
基 础 考 点 回 顾：
四、电压、电流、电阻及其测量
6、什么是电阻？ 电阻是导体对__电__流__阻__碍__作__用__的__大__小___ 用符号_R__表示，单位：欧姆，简称欧（Ω） 千欧(K Ω) 兆欧(MΩ) 单位换算：1M Ω=1000K Ω 1K Ω=1000 Ω 7、电阻与那些因素有关？
小量程： 量程：0～3V 分度值：0.1V 现在示数：0.8V
正确使用电压表的四点注意事项
序号
正确使用电压表
1 电压表应 并联 在电路中
2 电压表有正接线柱 和 负接线柱
3 电压表有 两个量程 （0—3V 0—15V）
4 电压表 能 与电源直接相连
观察电流表
电流表： 外观 接线柱 量程 分度值
两个量程共用一个 - 接线柱 标着 “0.6” “3” 的为 正 接线柱
作用：通过改变电阻的大小而改变电流的大小 原理：通过改变接入电路中电阻线的长度
去改变电阻
A√ C×
√
E
B√ D× √
F
实物图：
串联电路
电路图：
把用电器逐个顺次连接起来的电 路，叫做串联电路。
并联电路
S
把用电
S1 L1
S2 L2
器并列地连 接起来的电 路，叫做并 联电路。
画图题
1、开关的通、断造成电路的变化 当开关处在不同状态时，由于断路和短路，接入电 路中的用电器，及其用电器之间的连接方式一般要 发生变化，因此首先要在原电路的基础上画出各种 情况下的实际电路。尤其对于复杂电路，我先让学 生用铅笔按照原图在题旁边画出来。然后用橡皮修 改。改画时要根据电流的实际情况拆改⑴、去掉被 断路的元件及两边导线；⑵、去掉已被短路的元件； ⑶、用“去表法”去表，其原则是“电压表处是断 路，电流表变成导线”。然后再逐个添加电压表时， 要分析电压表读出来的是哪部分电路两端的电压， 也可用等效电路法进行分析。
【答案】
（电流法）
例：如图5所示，若电源电压是6伏特,伏特表的示数
是2伏特.则L1两端的电压是( )
A.2伏特 B.6伏特 C.4伏特
D.8伏特
断开法与节点法
L1 L2 L3
A1
L1 L2
A2
L3
V1
L1 L2
V2
L3
L1
A
V
L2
L3
填电表题 （学生画成短路）
V
故障题 1.电压表示数为零的常见情况 （1）.被测电路短路（电流表或导线） （2）.被测电路以外的电路出现断路 2.电压表示数为电源电压的情况 简单电路或电压表和电流表串联的电路
L1断路电压表示数为U总，电流表为0 L1短路电压表示数为0电流表有示数 L2断路电压表示数为0电流表为0 L2短路电压表示数为U总，电流表有示 数
L1
L2
V
A
S
（2011哈尔滨）如图所示电路，电源电压为3V.当开关S闭合时，
却只有一只灯泡发光，且电压表示数为3V.由这—现象可以判断电
路的故障是( )
A.灯Ll短路
B.灯L2短路
C.灯Ll开路
D.灯L2开路
【解题思路】L １与L２串联，根据串联电路特点，若某处断路，
则两灯都不亮，而题目中说有一只灯发光，所以判断电路故障为
短路。由图可知电压表测L１电压，若L１短路则电阻近似为0，根 据欧姆定律U=IR可知，U为0；若L2短路，L１电压近似为电源电压 3V。【答案】B【点评】本题考察学生认识电路，会根据欧姆定律
方法：1先并后串（先支后干）2先串后并（易掌握） 如图,已连接了部分电路。请你根据图所示电路图．用笔画 线代替导线，将电路连接完整
．(2011年广州)根据图9所示的实物电路，在虚方框内画出对应的电 路图．
S
L 图9
【解题思路】从电源的正极出发 ，经过谁就画谁，
开始别管电压表，画完其他电路 元件后再画电压表。
你会选择哪两根导体做实验？
结论：影响电阻因素
控
制
材料 不同物体导电能力不同 变
量
法
越长 电阻越大
长度
越短 电阻越小
温 度
越大 电阻越小
影
响
横截面积
电
阻
越小 电阻越大
抽水机 提供 提供
电源
水压 形成 形成
电压
水流 电流
观察电压表
电压表： 外观 接线柱 量程 分度值
电压表的读数
大量程： 量程：0～15V 分度值：0.5V 现在示数：4V
