设计师图纸审核规范(新改)
施工图校审制度操作细则
施工图校审制度操作细则为保证及时有效的做好施工图校审工作，对施工图校审制度和操作流程做如下规定：一.设计师完成施工图绘制后，在进入预算前必须进行图纸审核。
二.施工图必须符合以下要求，方可进入校审程序：1.必须有填写规范完整的《客户咨询表》、《项目跟踪手册》、《关于室内空气检测的操作说明》和《设计洽谈记录》等文件。
2.施工图纸符合甲方或业主确认的方案绘制完整，并经业主会签确认。
3.设备图纸绘制完整，相关工种间有交叉部分必须会签确认，装饰与设备有交叉部分，必须经相关设备工种会签确认。
4.《材料确认表》必须清晰明确，并经业主会签确认。
三.家装施工图实行二级审核制度，工装施工图实行三级审核制度。
1.校对：校对工作由各设计组组长或与项目设计师平级的设计师担任。
校对工作针对图纸是否内容完整、图纸绘制是否符合标准化要求和材料说明是否明确等几方面进行，记录在《项目跟踪手册》的《图纸校审记录表》中，并在图纸上会签。
施工图的设备部份校对由设备部设计师担任，针对管道走向是否合理、强弱电出口位置及高度是否准确和特殊要求的供电是否遗漏等方面进行，并在图纸上会签。
2.审核：审核工作由研发设计师担任。
审核工作复核校对内容，针对图纸表达深度、施工可行性和主推材料选用情况等几方面进行，记录在《项目跟踪手册》的《图纸校审记录表》中，并在图纸上会签。
家装项目由研发部主管签字同意即可办理出图手续。
3.审定：审定工作由设计公司副总或以上设计师担任。
审定工作复核校对审核的内容，做进一步审查，记录在《项目跟踪手册》的《图纸校审记录表》中，并在图纸上会签。
工装项目由审定设计师签字同意方可办理出图手续。
四.校审工作须做到及时有效，操作时间必须符合以下规定：1.校对工作视施工图纸数量，一般家装或住宅类工装施工图应在24小时内完成，图纸量较大的项目可酌情延长，但不多于两个工作日。
项目设计师根据校对意见及时进行修改，并重新校对。
2.审核工作视施工图纸数量，一般家装或住宅类工装施工图应在24小时内完成，图纸量较大的项目可酌情延长，但不多于两个工作日。
图纸设计管理制度
一、智能化设计图纸审核制度为了确保工程项目的图纸设计质量，在设计图纸完成后，严格遵守公司设计图纸和技术文件的设计质量评审制度，坚持三级审核制度，由图纸设计师自审自查、设计组长二次审核、项目经理和总工三级审核，确保每个项目图纸设计质量。
评审过程中应做好图纸审核记录单，确保内审过程中的差、错、漏等问题和错误均已调整。
第一条、各设计人员对完成的图纸依据公司《图纸内审要点》进行图纸自检、自查，审核图纸编号、图纸目录、设计说明、系统图、平面图、大样图等出现的差、错、漏等问题。
并结合本工程前期沟通的过程资料，如最新国标规范、、当地地标、当地技防要求、甲方设计任务书、智能化建议配置表、设计汇报方案、会议纪要、甲方集采产品设计要求等等进行与图纸的复核，检查是否有错漏碰缺等现象，并及时更正，做好记录。
自检、自查审核完毕后，提交组长自审图纸及自审审查记录表；第二条、设计组长对自审图纸进行二次审核，对复核已完成的自审图纸中差、错、漏等问题进行记录，转给图纸设计师及时进行更正。
设计组长对图纸中涉及到与其他专业配合的部分及时进行沟通，如智能化图纸所需的控制室电量容量电气专业复核是否满足、增补智能化楼座管路预留预埋的提资甲方或电气设计院是否已变更下发、电梯随缆的预留是否满足智能化配置、室外景观和小市政是否会叠图需要智能化配合调整点位以及后期是否会有BIM单位介入调整桥架以及室外路由等内容，将所需新资料提交图纸设计师及时进行调整，确保智能化图纸满足指导招投标及施工需求；第三条、设计组长依据甲方需求及招标范围，调整设计说明界面划分范围，避免交叉界面漏项导致后期变更。
第四条、设计组长复核设计师已调整的二审图纸，并签署审核意见。
二审通过的图纸以及图纸审核意见表一并交由项目经理及总工进行三级审核。
第五条、未经项目经理和总工签署三级审核意见的图纸，不得发送甲方和提交出图计划。
项目经理和总工对图纸在设计过程中的技术支持的新技术、新工艺进行校核，确保设计成果已落位，满足设计方案阶段甲方确认的需求。
设计师图纸审核规范(新改)

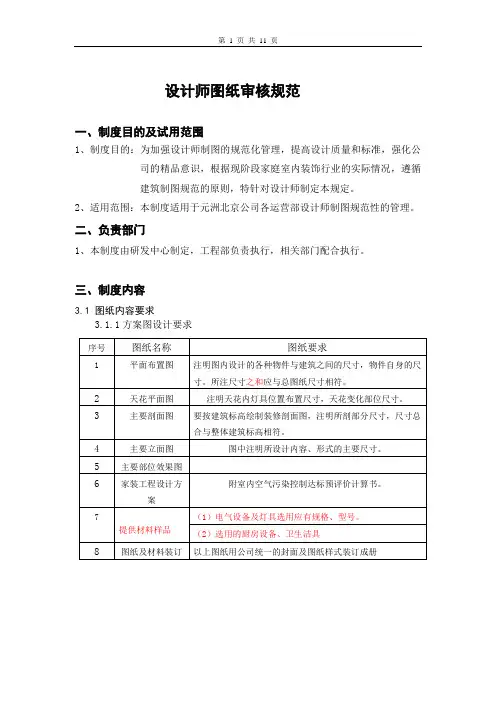

设计师图纸审核规范一、制度目的及试用范围1、制度目的：为加强设计师制图的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内装饰行业的实际情况，遵循建筑制图规范的原则，特针对设计师制定本规定。
2、适用范围：本制度适用于元洲北京公司各运营部设计师制图规范性的管理。
二、负责部门1、本制度由研发中心制定，工程部负责执行，相关部门配合执行。
三、制度内容3.1 图纸内容要求3.1.1方案图设计要求序号图纸名称图纸要求1 平面布置图注明图内设计的各种物件与建筑之间的尺寸，物件自身的尺寸。
所注尺寸之和应与总图纸尺寸相符。
2 天花平面图注明天花内灯具位置布置尺寸，天花变化部位尺寸。
3 主要剖面图要按建筑标高绘制装修剖面图，注明所剖部分尺寸，尺寸总合与整体建筑标高相符。
4 主要立面图图中注明所设计内容、形式的主要尺寸。
5 主要部位效果图6 家装工程设计方案附室内空气污染控制达标预评价计算书。
7提供材料样品（1）电气设备及灯具选用应有规格、型号。
（2）选用的厨房设备、卫生洁具8 图纸及材料装订以上图纸用公司统一的封面及图纸样式装订成册3.1.2施工图设计要求序号说明要求1 图纸封面元洲统一图纸封面2 图纸目录图纸目录必须标有正投影图的图号、图名、图幅、备注。
图号是按图纸编排顺序，从施工设计说明及要求规范开始编号。
3施工图设计说明及要求规范1.设计范围：工程项目名称、户型、地点等。
2.设计说明：包括设计定位、风格、概念、元素。
以便让业主明确装修的主方向。
3.图纸说明：4.设计要求及相应规范：根据设计内容寻找相应的国家规范要求进行说明并严格执行。
具体内容如下：防火（1）室内装饰设计必须遵守有关建筑防火规范，对防火设施及设备的装饰必须首先满足使用方便、开启顺利的要求。
（2）装饰材料应使用耐燃或不燃材质，木制品必须涂刷防火涂料。
（3）电气设计必须注意防火，天花及物件内的电气配件注明防火的外护材料。
室内环保设计（1）必须满足建设部颁发的《民用建筑室内环境污染控制规范》的要求。
图纸会审(图纸审核流程)
原创不容易，【关注】店铺，不迷路！图纸审查流程一、图纸会审目的为了优化设计，保证图纸质量，保证工程质量和进度，建立了完整的图纸会审制度。
二、适用范围房屋建筑工程、市政工程和给排水工程。
施工图包括：施工图、设计联系单、施工技术联系单等技术要求文件。
三、图纸会审制度1、设计图纸控制：在投标设计或与设计单位签订合同时，特别注意设计图纸中各专业设计师的图纸会签制度，尽量减少各专业在图纸中的矛盾和错误。
点击此处免费下载施工技术资料2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求明确，设计及相关人员签字，设计院盖章，现场负责人保存图纸接收记录和图纸归档。
3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸，做好图纸发放记录，并明确记录名称、图纸编号、份数、接收单位、接收时间和接收人签字。
监理单位负责审查施工图纸并分发给各施工单位。
各施工单位接受的图纸必须有监理单位盖的施工图纸专用章。
下列4、图纸会审人员：人员必须参加图纸会审业主：现场负责人员和其他技术人员；设计师：设计院总工程师、项目负责人、各专业设计负责人；监理：各专业项目总监、副总监、监理工程师；施工单位：项目经理、项目副经理、项目总工程师、各专业技术负责人；其他相关单位：技术负责人。
5、图纸会审时间控制：设计图纸分发后三个工作日内，监理方负责组织业主、设计、监理、施工单位等相关单位进行设计交底。
设计交底后十五个工作日内，施工单位或监理方负责组织上述单位进行图纸会审。
6、图纸会审时，建设单位、监理单位等专业工程技术人员根据自身存在的问题或对图纸的优化建议以书面报告材料的形式分发过来讨论。
7、图纸会审会议应由业主或监理主持，主持单位应做好会议记录并与会人员签字。
8、图纸会审各单位在图纸会审会议上提出的问题或优化建议必须经过讨论才能做出明确的结论；对于需要再次讨论的问题，在联合听证笔录上注明最终答复日期。
9、图纸会审记录由监理负责整理并分发给相关单位执行，存档。
施工图设计交底与图纸会审制度(4篇)
施工图设计交底与图纸会审制度施工图设计交底与图纸会审是施工图设计阶段非常重要的工作环节，旨在确保设计图纸的质量与安全性，并有效地与各相关方沟通交流，提高施工图设计和施工过程的效率。
下面是一份施工图设计交底与图纸会审的制度：一、施工图设计交底1. 设计交底组成设计交底组成包括设计负责人、设计师、相关专业设计人员、项目负责人等，并根据需要邀请项目相关方参加。
2. 设计交底内容（1）明确设计目标和要求，确定设计方案。
（2）阐明设计思路，重点强调施工图设计中存在的技术难点和风险点。
（3）详细说明设计图纸的各个专业内容，包括布置图、平面图、立面图、剖面图、构造图、管线图等。
（4）确定设计任务书和设计交底会议纪要，作为后续设计和审查的依据。
3. 设计交底形式设计交底可以采用会议形式，也可以采用现场讲解和演示形式。
会议应当有完整的记录，包括会议纪要、设计交底书等。
4. 设计交底时间设计交底应在施工图设计开始前进行，确保设计图纸的质量和准确性。
二、图纸会审1. 图纸会审组织图纸会审组织由项目负责人或指定专门负责的人员负责，包括各相关专业设计人员、施工方代表、监理方代表等。
2. 图纸会审内容（1）逐逐层逐专业逐专项进行会审，强调各专业之间的协调和配合。
（2）对图纸内容、规格、标注、符号、尺寸等进行全面审核，确保图纸的完整性和正确性。
（3）对设计思路、设计方案、设计原则等进行讨论和确定。
3. 图纸会审形式图纸会审可以采用会议形式，也可以采用现场演示和讨论形式。
会议应当有完整的记录，包括会议纪要、会审意见、修改意见等。
4. 图纸会审时间图纸会审应在设计交底后尽快进行，确保设计图纸的准确性和合理性。
以上是施工图设计交底与图纸会审制度的基本内容，具体的实施过程和要求可以根据项目的需要进行调整和完善。
同时，在施工图设计交底和图纸会审过程中，应重视沟通和协作，确保各相关方都能充分参与和表达意见，合理解决问题，确保施工图设计的质量和安全。
施工图设计技术交底与图纸会审制度(4篇)
施工图设计技术交底与图纸会审制度一、背景介绍随着科技的不断进步和社会的发展，建筑施工图设计的重要性日益凸显。
施工图设计在建设项目中起到了关键作用，它是工程质量和安全的保障，对于确保工程施工的顺利进行起着关键性的作用。
而施工图设计技术交底与图纸会审制度则是保证施工图设计质量的一项重要措施。
本文将详细介绍施工图设计技术交底与图纸会审制度。
二、施工图设计技术交底1. 概念施工图设计技术交底是指施工图设计人员对设计方案进行解读和说明，使得施工图设计的目的和要求得以明确，以便施工人员能够根据设计要求进行施工。
2. 目的施工图设计技术交底的目的是确保施工图设计的准确性和可行性，避免因设计不合理造成的施工问题和工程质量的下降。
3. 内容施工图设计技术交底的内容通常包括设计方案的解读、设计的原则和要求、施工过程中需要注意的事项等。
设计方案的解读主要是对设计方案进行详细的说明，包括设计的目标、设计的理念、设计的功能等。
设计的原则和要求主要是对施工图设计的相关规定进行说明，以确保施工图设计的合理性和规范性。
施工过程中需要注意的事项主要是对施工人员需要特别注意的问题进行说明，以避免不必要的错误和失误。
三、图纸会审制度1. 概念图纸会审制度是指在施工图设计过程中，相关人员根据设计要求和规定，对施工图进行全面、系统的检查和审查的制度。
2. 目的图纸会审制度的目的是确保施工图设计的合理性和规范性，避免因设计错误和缺陷造成的施工问题和工程质量的下降。
3. 流程图纸会审制度的具体流程包括图纸会审的组织、图纸会审的形式、图纸会审的内容、图纸会审的记录和归档等。
图纸会审的组织主要是由施工图设计人员、相关专家和监理单位等组成会审小组，以负责具体的图纸会审工作。
图纸会审的形式可以根据实际情况采取会议形式、座谈形式、书面审查形式等。
图纸会审的内容主要包括设计方案的解读、设计的合理性和规范性的审查、施工图设计的相关要求和规定的检查等。
图纸会审的记录和归档主要是对会审过程中的重要结果和意见进行记录和保存，以备查阅和备案之用。
设计图纸的规范细则
设计图纸的规范细则在工程建设、产品制造等众多领域，设计图纸是将创意和构想转化为实际可操作方案的重要工具。
一份规范、准确、清晰的设计图纸不仅能够有效地传达设计意图，还能为后续的施工、生产等环节提供可靠的依据，减少误解和错误，提高工作效率和质量。
为了确保设计图纸的质量和有效性，以下将详细阐述设计图纸的规范细则。
一、图纸格式与布局1、图纸尺寸应根据实际需要选择标准的图纸尺寸，如 A0、A1、A2、A3 等，并确保在整个项目中保持统一。
2、边框与标题栏图纸四周应绘制边框，边框的宽度和样式应符合相关标准。
标题栏应位于图纸的右下角，包含项目名称、图纸名称、编号、比例、绘图日期、设计单位等必要信息。
3、图面布局图形应布置合理，留出足够的空间用于标注尺寸、注释和技术要求等。
不同类型的图形元素（如线条、符号、文字等）应层次分明，避免相互重叠和混淆。
二、图形绘制1、线条类型与用途根据不同的表达内容，使用不同类型的线条，如实线、虚线、点划线等。
实线用于表示物体的可见轮廓，虚线用于表示不可见轮廓，点划线用于表示中心线等。
2、图形比例应根据物体的实际尺寸和图纸的大小选择合适的比例，确保图形能够清晰地展示物体的形状和结构。
比例应在标题栏中明确标注。
3、投影方法通常采用正投影法绘制图形，以保证物体的形状和尺寸能够准确地表达。
对于复杂的物体，可以采用多个视图（如主视图、俯视图、左视图等）来全面展示其特征。
4、图形符号与标注应使用标准的图形符号来表示各种零部件、设备和工艺等。
标注应清晰、准确，包括尺寸标注、公差标注、表面粗糙度标注等，标注的字体大小和样式应统一。
三、尺寸标注1、尺寸基准选择合适的尺寸基准，确保所标注的尺寸能够准确地反映物体的形状和位置关系。
2、尺寸标注的形式尺寸应采用水平、垂直或倾斜的方式标注，尺寸线应与被标注的轮廓线保持适当的距离，尺寸数字应位于尺寸线的上方或中断处，且字头朝上或朝左。
3、公差标注对于有公差要求的尺寸，应按照相关标准进行标注，明确公差的类型（如尺寸公差、形位公差等）和数值。
制图标准、审核标准
东易力天装饰公司施工图纸制图标准和审核流程为了更好地服务客户，体现公司设计图纸绘制的专业性，美观性，实用性，也为了公司正常签单审核更好的执行，保证工作效率的流畅、迅捷，现经公司研究决定，特制定施工图纸制图标准和审核流程，此规定全公司范围内通用，望相关部门严格执行此规定。
制图标准：一、一套完整的施工图纸应包含以下内容：1、封面（公司固定格式，用统一规定的封面纸）2、工艺介绍（公司固定格式）3、设计风格（按照具体设计风格的要求填写）4、工程概况（公司固定格式）5、目录（公司固定格式）6、原始量房尺寸图7、墙体拆改图8、墙体新建图9、平面布置图10、地面铺贴图11、天花配置图12、灯位布置图13、开关平面布置图14、插座平面布置图15、弱电平面布置图16、水路平面布置图17、空调平面布置图18、照明三维布线图19、插座三维布线图20、弱电三维布线图21、水路三维布线图22、墙面装饰图23、立面索引图24、卫生间立面图ABCD25、厨房立面图BCD26、客厅A立面图27、客厅B立面图28、客厅C立面图29、客厅D立面图30、餐厅A立面图31、餐厅B立面图32、餐厅C立面图33、餐厅D立面图34、青年房A立面图35、青年房B立面图36、青年房D立面图37、主人房A立面图38、主人房B主面图39、主人房D立面图40、客厅吊顶节点图41、餐厅吊顶节点图42、主卧节点图43、主卫次卧节点图44、地面铺贴P-10产品配置图（根据客户购买公司产品的具体项目进行制作）45、卫生间P-12产品配置图（根据客户购买公司产品的具体项目进行制作）46、平面布置图P-24产品配置图（根据客户购买公司产品的具体项目进行制作）47、封底（公司固定格式，用统一规定的封面纸）以上内容每套施工图纸都要求包含，不能私自缺少二具体项目详细设计要求：1、原始量房尺寸图要求：标明每个房间及单独空间的房高、面积、周长、侧面积；每个窗户的窗高、窗宽；2、原始结构图要求：标明坑槽、地漏、落水管、主下水、煤气管、空调口、地暖阀、配电箱、暖气片、天然气表等基本设施图标。
设计文件校对与审核管理办法
设计文件校对与审核管理办法4.1设计文件的校对与审核应该按照《设计任务书》和《设计文件编制标准》的要求进行；4.2设计文件的校对应该在设计完成后进行，校对人应该对设计文件的技术内容、规范性、合理性等方面进行检查；4.3审核应该在校对完成后进行，审核人应该对设计文件的技术内容、规范性、合理性等方面进行全面检查；4.4审定人应该在审核完成后进行，对设计成品质量进行最终确认；4.5设计文件的校对与审核应该在设计文件的提交、修改、审批等重要环节进行；4.6审核流程应该按照《设计文件校对与审核管理办法》的要求进行，所有校对审核过程应该以电子邮件形式进行，并将最终形成的《校审记录单》以电子文档形式存档于项目阶段文件夹内；4.7设计文件的奖惩措施应该按照《设计文件校对与审核管理办法》的要求进行，记录单保存年限应该为五年。
修改原因：为了更好地保证设计文件的质量，明确设计文件的审核要求，并制定相应的管理办法。
同时，对一些条款进行了修改和完善，以更好地适应实际情况。
4.1 定义：设计文件在本制度中，设计文件指的是在设计各个阶段形成的图纸和技术资料的总称。
4.2 设计师4.2.1 根据总体设计师的要求，设计师应该合理安排工作内容，按时完成所承担的设计任务。
4.2.2 设计师应该认真研究设计基础资料，领会设计意图，掌握设计标准，并且做好所负责部分的设计文件，解决有关技术问题。
4.2.3 设计师的计算应该符合本专业相关技术规定或规范，计算准确无误。
设计文件需要认真自校，并且对校对人、审核人提出的意见认真修改。
在《校审记录单》上反馈处理意见。
4.2.4 设计师应该按照设计文件归档要求整理好设计文件，并交给总体设计师统一归档。
4.2.5 当设计师与校对人、审核人意见不一致时，有权要求上一级直至审定人作进一步仲裁。
对仲裁的最后决定仍有不同意见时，可以保留备案，但必须执行。
4.2.6 当设计师所设计的工作因不符合规定而发生质量事故时，负主要责任。
设计图纸变更流程图
设计图纸变更流程图在工程项目中，设计图纸的变更时有发生。
为了确保变更过程的规范化、高效化和可控性，制定一个清晰明确的设计图纸变更流程图是至关重要的。
下面将详细介绍设计图纸变更的流程。
一、变更需求提出当项目的任何一方（如业主、施工方、设计方等）发现需要对设计图纸进行变更时，应首先填写《设计图纸变更申请表》。
该表格应包括变更提出方的名称、联系方式、变更的具体内容、变更的原因、预计影响范围等信息。
变更需求可以源于实际施工中的困难、设计优化的需要、法规政策的变化、业主的新要求等。
二、变更申请评估收到变更申请表后，由项目负责人组织相关专业人员（如设计师、工程师、造价师等）对变更申请进行评估。
评估的内容主要包括变更的必要性、可行性、对项目进度、质量、成本的影响等。
评估人员应在规定的时间内完成评估，并填写《设计图纸变更评估报告》。
报告中应明确给出评估结论，如同意变更、不同意变更或需要进一步研究。
三、变更方案制定对于同意变更的申请，设计团队应制定详细的变更方案。
变更方案应包括新的设计图纸、技术说明、计算书等。
方案的制定应充分考虑变更对项目其他部分的影响，并采取相应的措施进行协调和优化。
变更方案完成后，应提交给相关专业人员进行审核。
四、变更方案审核审核人员对变更方案进行细致的审核，审核的重点包括方案的合理性、合规性、安全性、可实施性等。
审核人员可以提出修改意见，设计团队应根据审核意见对方案进行修改和完善。
审核通过后的变更方案应提交给业主审批。
五、业主审批业主对变更方案进行最终审批。
业主在审批时，应综合考虑变更对项目目标的影响、成本的增加以及自身的需求等因素。
如果业主批准变更方案，应在《设计图纸变更审批表》上签字确认；如果业主不同意变更方案，应说明原因并退回重新修改。
六、变更通知发布业主审批通过后，项目负责人应及时发布变更通知。
变更通知应包括变更的内容、实施时间、相关责任方等信息。
通知应发送给项目的所有相关方，如施工方、监理方、供应商等，确保各方都能了解变更情况。
设计师工作质量审核标准
设计师工作质量审核标准（一）量化扣分项目1、合同、其它约定条款部分①甲、乙方填写项目漏填或填错扣21分。
②合同金额大小写不一致扣3分（精确到个位，小数点后舍去）。
如出现严重笔误，引起公司与客户纠纷甚至给公司造成经济损失的扣除本工程全部提成，并按公司管理制度作相应赔偿。
③合同上无综合部加盖公司章扣21分。
④定金收据签名与合同签名不一致扣21分。
⑤特殊约定未经公司同意或没有批准人签名扣21分，由此给公司造成损失的，扣除本工程全部提成，并按公司管理制度作相应赔偿。
⑥开竣工日期之差小于工程期限扣3分。
⑦设计师所定工期过短，经论证无法按期完成扣4分。
由此给公司造成损失的，扣除本工程全部提成，并按公司管理制度作相应赔偿。
2、报价部分①报价单缺页每缺一页扣3分。
②报价单装订未按序号或装订错误扣1分。
③报价单总金额与合同总金额不一致扣6分（精确到个位，小数点后舍去），由此给公司造成损失的，扣除本工程全部提成，并按公司管理制度作相应赔偿。
④漏项及工程量少计超合同额10%—15%扣4分。
⑤漏项及工程量少计超合同额15%—20%扣10分。
⑥漏项及工程量少计超合同额20%以上扣21分（以上三条如造成公司与客户纠纷，甚至给公司造成经济损失的，扣除本工程全部提成，并按公司管理制度作相应赔偿）。
⑦水工水料，墙地走线、天花走线漏一项扣3分（确实无此项的，须在现场交底单中注明。
）由此造成公司与客户纠纷，甚至给公司造成经济损失的，扣除本工程全部提成，并按公司管理制度作相应赔偿。
⑧垃圾清运漏项扣10分。
⑨补充报价未标注材料及工艺做法每个单项扣2分，由此造成公司与客户纠纷，甚至给公司造成经济损失的，扣除本工程全部提成，并按公司管理制度作相应赔偿。
⑩补充报价未经技经部经理签字扣21分。
⑾报价单上无客户名称扣3分。
⑿报价单上联系方式、工程地址、开峻工日期中一项与合同不一致或填错，每项扣3分（其中由于开、竣工日期填错造成的损失另计）。
3、图纸部分（24—29项为副主任以上级设计师必备）①目录、平面、天花、电位、立面图中每缺一项扣10分。
设计师评定标准
一、设计师上报作品标准1.设计师级别：1. 各级别设计师上报作品要求具备以下内容：1.1上报作品测评表（见附表一）1.2设计师登记表（见附表二）1.3标准图纸规范（A3打印册）（1）图纸封面（2）图纸目录（3）设计说明（4）效果表现图（功能空间客厅5张、门厅2张、阳台3张、餐厅4张、卧室6张、书房3张、厨房3张、卫生间5张、玄关3张、其它3张（如楼梯、多功能厅等）、细部配饰5张等）不少于40张。
（5）家居主材表（6）原始结构图（7）结构拆改图（8）平面布置图（9）顶面布置图（10）灯位控制图（11）强弱电位置图（12）地面材质及铺装图（13）给排水路改造图（14）施工图（立面、剖面、节点图）（15）工程报价单（装饰报价、主材报价）（16）图纸封底（17）实景数码照片备注：以上资料需：A3打印册一套（效果图可缩打在一页照片纸或彩喷纸上即可）；电子光盘一张：内容包括以上三项中的所有电子文件，即CAD图、效果图、实景数码照片、设计师登记表、设计师近期写真照、获奖证书复印件、设计师职称复印件（省/市/国家级的）附件一：业之峰装饰（）分公司设计师职称评定作品测评表附件二：装饰（）分公司设计师登记表大区：分公司：设计师姓名：出生日期：年月日性别：籍贯：学历：毕业院校：现任职位：联系方式：主要作品：历年获奖情况：设计心语：作品工程地点：客户家庭成员：空间性质及建筑面积：工程造价：主材造价：主要建材：设计风格：设计说明：（1000字以上）。
建筑工程施工图设计文件编制审核细则
建筑工程施工图设计文件编制审核细则1. 引言本文档旨在规范建筑工程施工图设计文件的编制审核流程。
编制和审核建筑工程施工图设计文件是确保建筑项目顺利进行的重要环节，对于保证施工质量和安全具有重要意义。
本细则的目的是帮助设计人员和审核人员遵守相关规范和标准，确保施工图设计文件的准确性和可行性。
2. 编制审核的范围建筑工程施工图设计文件编制审核的范围主要包括内容：•建筑平面布置图•建筑剖面图和立面图•结构设计图纸•机电工程设计图纸•给排水工程设计图纸•施工工艺图纸•监测沉降图纸等3. 编制审核要求为确保建筑工程施工图设计文件的准确性和合理性，是编制审核的要求：3.1 文件格式要求编制的施工图设计文件应采用行业通用的格式，如CAD文件、PDF 文件等，并且要求文件完整、清晰、无遗漏。
3.2 符号和图例要求施工图设计文件中使用的符号和图例应符合国家和行业标准，并且要与设计说明书中的符号和图例一致，确保设计意图明确。
3.3 尺寸和比例要求施工图设计文件中的尺寸和比例应准确无误，符合建筑设计要求，并且要与设计说明书中的尺寸和比例一致，避免施工误差。
3.4 标注和文字要求施工图设计文件中的标注和文字应清晰、准确、易读，符合国家和行业标准，并且与设计说明书中的标注和文字一致。
3.5 图纸间关联性要求施工图设计文件应保证图纸之间的关联性，确保各个图纸之间的交叉引用正确无误，避免设计上的冲突和矛盾。
3.6 校核和审查记录要求编制施工图设计文件时，应建立相应的校核和审查记录，记录各个环节的校核和审查结果，确保施工图设计文件的质量可控。
4. 编制审核流程建筑工程施工图设计文件的编制审核流程如下：1.设计人员编制施工图设计文件，并进行初步校核。
2.设计人员提交编制的施工图设计文件给主管设计师。
3.主管设计师进行审查，对施工图设计文件进行全面检查。
4.主管设计师根据审核结果提出修改意见，并将意见反馈给设计人员。
5.设计人员根据反馈意见进行修改，并重新提交修改后的施工图设计文件给主管设计师。
关于设计工作的管理规定和处罚细则
关于设计工作的管理规定和处罚细则为了使设计工作全程进行严格有序管理，特制定如下规定及细则，望各部门严格执行：一、平面方案图1．以接单当日时间为准，如：1月5日下午接单，套房，1月8日早9：00要将图纸交予设计部经理，未交图纸者按￥50元/天罚款；如三天仍未出图者，即9日上午92．图纸规范（1）封面（2）原始结构面（3）设计说明（4）业主自购主材表（5）平面方案2个（6）手绘图（7）预算3．图纸需设计部经理签字方可见业主，否则按￥50元/次罚款。
二、协议施工图、效果图1．以签协议当日时间为准，如：1月5日下午签协议，造价3万，1月8日早上9：2．图纸规范：（1）封面（2）目录（3）开工图纸（4）效果图以外空间施工图三、签合同后施工图1. 每张施工图纸上必须填写完整图名、图号、日期；须有设计师、分公司经理、客户的签名和加盖出图章。
缺少任何一项，分公司经理罚款￥50元/每项。
2. 施工图的文字标注应该清晰表述三方面的内容：材料、规格、色彩。
木制饰面部分一定要说明面漆的种类（如清漆、手扫漆等）。
凡是标注不清罚款同上，由此造成的经济损失由设计师和分公司经理承担。
设计师为70%，经理为30%。
3.绘制施工图之前要求设计师必须到现场核实尺寸。
如果施工图尺寸与实际不相符而导致的一切后果，例如返工、延误工期、经济赔偿等由设计师和分公司经理承担，比例同上。
4.施工图的尺寸必须符合常规使用需要，设计有误者，每个方案罚款￥50元，造成的经济损失，按设计师70%，经理30%的比例进行承担。
5.边设计边施工工程，设计师须按照预算报价进行设计，如超报价设计，导致的经济损失赔偿同上。
6.先设计后施工工程的，合同约定开工日，设计师必须提供全套施工图纸。
如因业主的原因使图纸不全，应写清原因请分公司经理、业主签字证实，并将复印件副图纸交项目经理，作为工期延误的说明。
否则延误一天图纸分公司经理罚款￥50元。
7.边设计边施工工程，按下列规定时间（以合同签定日至通知客户审图时间为准）出初次施工图方案，如因业主的原因导致施工图不全，应写清原因请分公司经理、如无故拖延，按￥50元/项/每天对分公司经理予以处罚。
设计图纸审核及现场核对制度
设计图纸审核及现场核对制度在工程项目的建设过程中，设计图纸起着至关重要的指导作用。
为了确保设计图纸的准确性、完整性和可行性，保障工程项目的顺利进行，制定一套科学、严谨的设计图纸审核及现场核对制度是十分必要的。
一、设计图纸审核制度（一）审核目的设计图纸审核的主要目的是发现和纠正设计中存在的问题，避免因设计错误导致工程质量事故、延误工期和增加成本。
通过审核，确保设计图纸符合国家法律法规、技术标准和规范要求，满足项目的功能需求和建设单位的期望。
（二）审核依据1、国家和地方相关的法律法规、技术标准和规范。
2、项目的可行性研究报告、设计任务书和相关合同文件。
3、建设单位提出的特殊要求和意见。
（三）审核内容1、总体布局和功能分区是否合理，是否满足项目的使用要求。
2、建筑结构的安全性、稳定性和耐久性是否符合规范要求。
3、给排水、电气、暖通等专业设计是否满足功能需求，系统布置是否合理。
4、消防、环保、节能等方面的设计是否符合相关规定。
5、图纸的标注、尺寸、比例等是否准确无误，图纸之间是否相互协调一致。
（四）审核流程1、设计单位内部自审设计单位在完成设计图纸后，应首先进行内部自审。
由项目负责人组织各专业设计师对图纸进行审查，发现问题及时修改完善。
2、建设单位初审建设单位收到设计图纸后，组织相关技术人员进行初审。
重点审查设计图纸是否满足项目的功能需求和建设单位的要求，对发现的问题提出书面意见反馈给设计单位。
3、专家会审对于重要的工程项目或复杂的设计图纸，建设单位可以组织专家进行会审。
专家会审应邀请相关领域的资深专家，对设计图纸进行全面、深入的审查，提出专业性的意见和建议。
4、设计单位修改完善设计单位根据建设单位和专家的意见，对设计图纸进行修改完善。
修改后的图纸应重新提交建设单位进行审核。
5、审核批准建设单位对修改后的设计图纸进行最终审核，确认无误后予以批准。
批准后的设计图纸作为施工的依据，不得随意变更。
二、现场核对制度（一）核对目的现场核对的主要目的是检查设计图纸与施工现场的实际情况是否相符，及时发现并解决设计与施工之间的差异和问题，确保工程施工的顺利进行。
工程图最新标准规范
工程图最新标准规范工程图最新标准规范是确保工程设计准确性和一致性的关键，它涵盖了从图纸的制作到审查的各个环节。
以下是一些关键点，用于指导工程师和设计师在遵循最新标准规范时应注意的事项：1. 图纸格式：所有工程图纸应遵循国际标准（如ISO或ANSI）规定的图纸尺寸和比例。
图纸应清晰地标识出标题栏，包括项目名称、图纸编号、日期、比例、设计师签名等信息。
2. 图层管理：使用图层管理以确保图纸的可读性和修改的便捷性。
每个图层应有明确的命名规则，以区分不同的设计元素，如结构、电气、管道等。
3. 线型和线宽：根据ISO或ANSI标准，使用不同的线型和线宽来表示不同的设计元素，如中心线、轮廓线、隐藏线等。
4. 尺寸标注：尺寸应清晰、准确，并遵循标准标注规则。
尺寸线应与所标注的元素平行或垂直，尺寸数字应放置在尺寸线的中点。
5. 公差标注：所有尺寸都应标注公差，以保证制造过程中的精度要求。
公差应根据ISO或ANSI标准进行标注。
6. 材料标注：图纸上应明确标注所需材料的类型、等级和规格，以确保材料的正确使用。
7. 焊接和连接符号：焊接和连接的符号应遵循焊接标准，清晰地表示焊接类型、尺寸和方向。
8. 注释和说明：所有特殊要求和说明应以注释的形式出现在图纸上，确保施工人员能够理解设计意图。
9. 图纸审查：在图纸发布前，应进行严格的内部审查，确保所有设计元素符合规范要求，没有遗漏或错误。
10. 电子图纸：随着技术的发展，电子图纸的使用越来越普遍。
确保电子图纸格式兼容，且能够在不同的设备和软件中打开和编辑。
11. 更新和修订：工程图应定期更新，以反映设计变更和修订。
所有修订都应清晰地标注在图纸上，并记录修订日期和修订人。
12. 可持续性：在设计过程中考虑环境影响，使用可持续材料和设计方法，以减少对环境的负面影响。
13. 安全标准：确保所有设计符合当地的安全法规和标准，包括但不限于建筑安全、电气安全和机械安全。
