硅光电二极管的电流

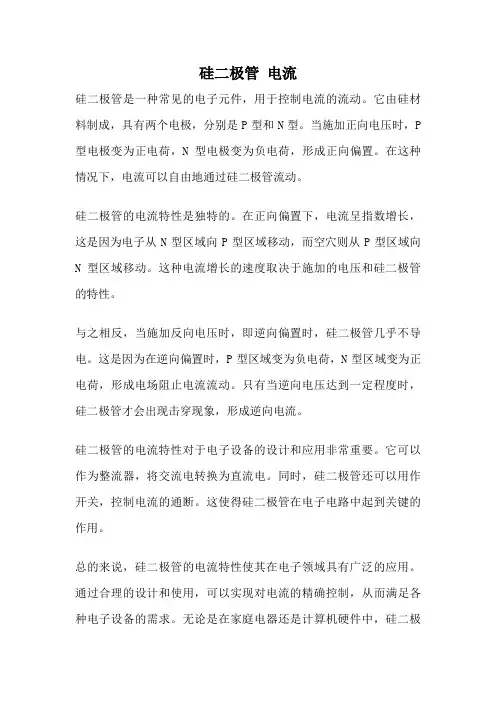

硅二极管 电流
硅二极管电流
硅二极管是一种常见的电子元件，用于控制电流的流动。
它由硅材料制成，具有两个电极，分别是P型和N型。
当施加正向电压时，P 型电极变为正电荷，N型电极变为负电荷，形成正向偏置。
在这种情况下，电流可以自由地通过硅二极管流动。
硅二极管的电流特性是独特的。
在正向偏置下，电流呈指数增长，这是因为电子从N型区域向P型区域移动，而空穴则从P型区域向N型区域移动。
这种电流增长的速度取决于施加的电压和硅二极管的特性。
与之相反，当施加反向电压时，即逆向偏置时，硅二极管几乎不导电。
这是因为在逆向偏置时，P型区域变为负电荷，N型区域变为正电荷，形成电场阻止电流流动。
只有当逆向电压达到一定程度时，硅二极管才会出现击穿现象，形成逆向电流。
硅二极管的电流特性对于电子设备的设计和应用非常重要。
它可以作为整流器，将交流电转换为直流电。
同时，硅二极管还可以用作开关，控制电流的通断。
这使得硅二极管在电子电路中起到关键的作用。
总的来说，硅二极管的电流特性使其在电子领域具有广泛的应用。
通过合理的设计和使用，可以实现对电流的精确控制，从而满足各种电子设备的需求。
无论是在家庭电器还是计算机硬件中，硅二极
管都扮演着不可或缺的角色。
对于电子爱好者和从事电子工程的人来说，了解硅二极管的电流特性是非常重要的。
我们应该深入研究和理解硅二极管的原理和性能，以更好地利用它的优势，推动电子技术的发展。
硅光电二极管 电路
硅光电二极管电路硅光电二极管是一种常用的光电转换器件，具有广泛的应用领域。
本文将分享有关硅光电二极管的基本原理、工作原理、特性及其应用。
硅光电二极管是一种基于硅材料制备的光电转换器件。
硅材料具有良好的光电特性，因此能够将光信号转化为电信号，从而实现信息的检测和处理。
硅光电二极管通常由PN结构组成，其中P区富含正电荷，N区富含负电荷。
在工作原理方面，当光线照射到硅光电二极管的PN结上时，光子能量会激发硅材料中的电子从价带跃迁到导带，形成电子-空穴对。
这些电子-空穴对在电场的作用下会形成光生载流子，最终形成电流输出。
由于光子能量与光子频率成正比，因此硅光电二极管对特定波长的光线具有较高的灵敏度。
硅光电二极管具有多种特性，首先是宽波长响应范围。
由于硅材料对于不同波长的光线都有较高的吸收能力，硅光电二极管能够检测到从红外到紫外等广泛光谱范围内的光信号。
其次，硅光电二极管具有快速的响应速度。
由于硅材料具有较高的载流子迁移速度，硅光电二极管的响应速度较快，能够适应高速光信号的检测需求。
此外，硅光电二极管还具有较低的暗电流和噪声，从而提高了信号的检测精度。
硅光电二极管在众多领域具有重要的应用价值。
例如，光通信领域中，硅光电二极管常被用于接收和检测光信号，实现光信号的高速传输。
此外，在光电检测领域，硅光电二极管广泛应用于光谱分析、气体检测及光电子学等领域，实现对光信号的定量测量和分析。
此外，硅光电二极管还可以应用于生物医学领域，用于实现光疗、荧光检测及细胞成像等应用。
总之，硅光电二极管作为一种重要的光电转换器件，在各个领域都有广泛的应用。
其基本原理、工作原理、特性以及应用领域的介绍，将有助于我们更好地理解和应用硅光电二极管。
硅光电二极管在光电检测电路中的应用研究_付文羽
第20卷 第5期 许昌师专学报 Vol.20.No.5 2001年9月 JOURNAL OF XUCHANG TE AC HERS C OLLE GE Sep.,2001文章编号:1000-9949-(2001)05-0019-04硅光电二极管在光电检测电路中的应用研究付文羽,彭世林(庆阳师范高等专科学校物理系,甘肃西峰745000) 摘 要:分析了光电检测时硅光电二极管线性响应及噪声特性,给出了硅光电二极管的线性度及信噪比公式,并结合噪声E n—I n模型[1],对光电二极管用于光电检测时影响电路信噪比的因素进行了探讨.关键词:光电检测;信噪比;噪声模型中图分类号:TN710.2 文献标识码:A0 引言硅光电二极管由于响应快、灵敏度高、性能稳定、测量线性好、噪声低而被广泛用于光电检测电路中,尤其在激光通讯测量中,通常要测量微瓦以下的光信号,就更离不开硅光电二极管.质量好的硅光二极管用于激光功率测量时,测量下限可达10-8W,分辨率可达10-12W.在许多场合,光电检测电路接收到的是随时间变化的光信号,其特点是:单一频率或包含着丰富的频率分量的交变信号,当信号很微弱时,由于背景噪声和电路热噪声的影响,还需要对信号进行低噪声处理、放大.因此,在交变光电信号作用下,怎样正确选择硅光电二极管的参数,以获得最小非线性失真信号及信号检测的灵敏度就成为人们所关心的问题.1 硅光电二极管的基本结构及等效电路光电二极管是一种光电转换器件,其基本原理是当光照射在P—N结上时,被吸收的光能转变为电能,这是一个吸收过程,与发光二极管的自发辐射和激光二极管的受激幅射过程相逆.P—N型硅光电二极管是最基本和应用最广的管子.基本结构如图1所示,它是在N型硅单晶片的上表面扩散一薄层P型杂质,形成P+型扩散层.由于扩散,在P+区和N型区形成一个P+N结.P+区是透明的,光子可以通过P+区到达PN结区产生光电子.在N型硅单晶下表面扩散N型杂质以形成高浓度的N+扩散区,以便给金属电极提供良好的电接触.另一种常用的硅光电二极管是P—I—N型硅光电二极管,其结构同P—N型类似.位于P层和N层之间的耗尽层由本征半导体构成,可以提供一个较大的耗尽深度和较小的电容,适合于反向偏压工作.硅光电二极管的等效电路如图2所示,图中I s为电流源,它是硅光电二极管接收辐射后所产生的光电流I p和暗电流I d以及噪声电流I n之和,即:图1 平面扩散型PN结光电二极管结构图图2 硅光电二极管等效电路收稿日期:2001-03-19作者简介:付文羽(1963-),男,甘肃宁县人,庆阳师专物理系讲师,工程硕士,主要从事光电检测与传感技术应用研究. 20许昌师专学报2001年9月 I s =I p +I d +I n(1)质量好的管子,噪声电流很小,可以忽略.暗电流本身并不影响硅光电二极管对信号的测量,在测量电路中可通过调零消除.但暗电流是温度的函数,在室温下,温度每增高一倍,暗电流要提高十倍[2],因此,暗流引起的噪声要影响到硅光电二极管探测的灵敏度.同时,暗电流也同硅光电二极管应用时所加偏压有关,偏压越高,暗电流越大;面积越大,暗电流越大.在忽略暗电流和噪声电流的影响时,可以近似认为I s ≈I p(2)R s 是串联电阻,由接触电阻、未耗尽层材料的体电阻所组成,C d 是结电容,R s 、C d 的大小同管子尺寸、结构和偏压有关,偏压越大,R s 、C d 越小,R d 是硅光电二极管的并联电阻,由硅光电二极管耗尽层电阻和漏电阻所构成.它也是随温度的变化而变化的,与管子尺寸有关.结面积越小,R d 越大.温度越高,R d 越小.D 为PN 结等效二极管,R L 为负载电阻,C L 为负载电容.2 硅光电二极管的线性响应与负载电阻的关系在光电检测电路中当检测信号是缓变信号时,电容C d 、C L 的影响忽略不计,此时,由图2硅光电二极管的等效电路可知,通过等效二极管D 的电流为I d =I 0e qU d /A kT =I 0e q U d /A V T -1(3)(3)式中I 0是光电二极管的反向饱和电流,q 是电子电量,k 是波尔兹曼常数,U d 是加在硅光电二极管上的电压,常数A 对于硅材料而言[3],A ≈2,V T =kT /2,流过负载上的电流I L 为I L =I p -I d -I Rd =I p -I 0e I L (R S +R L )/AV T -1-U d R d =I p -I 0e I L (R s +R L )/A V T-1-I L (R s +R L )R d(4)由(4)式可知,硅光电二极管接受激光辐射时,输出的负载电流并非线性关系,而是指数关系.在输出短路的情况下,由于R s R L ,则(4)式变为I L =I p -I 0e I L R L /AV T -1(5)如果二极管的向饱和电流很小,而输出电流不大,即保持I s R L A V T ,可得到I L ≈I p ,即输出电流近似等于光电流,也就是线性好.因此,硅光电二极管进行激光测量时要选取R f 大、R s 小、I 0小的二极管,并在输出短路状态下工作.下面推导硅光电二极管的线性公式:设硅光电二极管的线性偏差为P =(I p -I L )/I L ,将(5)式代入得 P =I p -I L I L =I p -(I p -I d -I Rd )I L =I d +I Rd I L =I 0e I L (R s +R L )/AV T-1+(R s +R L )·I L /R d I L =I 0e U d /AV T -1+U d /R dI L(6)由(6)式可以定性看出R s 越小,R d 越大,I 0越小时,线性P 值越小,即线性好.在负载短路状态下,R L =0,一般R S R d ,故(6)式可简化为图3 2CU GS 型硅光电二极管短路状态下线性偏差I L —P 曲线P =I 0I L=e I L ·R s /AV T -1(7) 由(7)式可见:只要I 0和R s 值很小,则线性偏差值很小,即线性好.对于2CUGS 型硅光电二极管,其暗电流I 0=2.1nA ,串联电阻R s =10Ψ,常数A =2,在常温下计算得1/AV T ≈20(1/V ).带入(7)式可得不同输出短路电流情况下的I L —P 曲线.如图3所示.由图3可见其线性很好,但输出电流I L 1mA 时,P 值增加很快,硅光二极管的线性变差.当RL ≠0时,又考虑(R L +R s ) R d 的情况下,(6)式化简为P =I 0I L e U /AV T =I 0I Le I L R s /A V T -1(8) 第20卷第5期付文羽等:硅光电二极管在光电检测电路中的应用研究21 由(8)式可得,在I L 不为零时,随着R L 的增大P 值增大,线性变坏.若取R =100Ψ,1k Ψ,则在其它条件不变的情况下所得的I L —P 曲线如图4所示图4 不同R L 值时2CUGS 型硅光电二极管线性偏差I L —P 曲线3 硅光电二极管噪声特性分析3.1 散粒噪声由PN 结中随机电流产生的,即PN 结载流子运动的随机变化所引起的噪声.它与频率无关,属于白噪声.设Δf 为光电二极管工作的频带宽度,I s ≈I p 为通过PN 结的电流,q 为电子电荷,则散粒噪声I np 的数值可表示为I np =(2qI p Δf )12(9)3.2 热噪声热噪声是由自由电子在电阻材料中随机运行所产生的,其值为V d =(4kTR d Δf )12(10)式中k 为玻尔兹曼常数,T 为绝对温度,R d 是硅光电二极管的内阻,所产生的热噪声电流值为I nd =(4kTR d Δf /R d )12(11)由(9)、(10)式可得硅光电二极管本身产生的总噪声电流为I 2n =(2qI p Δf +4kTR d Δf /R d )12(12)其信噪比为S /N =I p /I n =I p /(2qI p Δf +4kTR d Δf /R d )12(13)由(13)式可见,对于内阻大的硅光电二极管,其噪声电流要小一些.表1列出了不同光电流下两种噪声电流的比较.表1 2CUGS 型硅光电二极管噪声的理论计算值 (R d =10M Ψ,Δf =1MHz )I p (A )10-1010-910-810-710-610-510-4I np (A )5.6×10-151.7×10-145.6×10-131.7×10-135.6×10-121.7×10-125.6×10-11I nd (A )2.35×10-152.35×10-152.35×10-152.35×10-152.35×10-152.35×10-152.35×10-15S /N1.8×1045.9×1041.8×1045.9×1041.8×1045.9×1041.8×104 由表可看出,当光电流大于10-10A 时散粒噪声随着电流的增加而显著地变大.因此,在光电检测电路中,减小光电二极管的散粒噪声就成了主要问题.3.3 影响硅光电二极管输出电路信噪比的因素用硅光电二极管组成的光电检测电路,信噪比除了与选用的二极管的性能和偏压方式有关之外,还与输入电路的元件参数有关.如果考虑到测量时的线性,必须保证负载阻抗为零.因此,常用低噪声运算放大器接成电流电压转换器的办法来满足这一要求.如图5所示.由于负反馈运算放大器的等效输入阻抗为R in =R f /(1+A ),其中A 为运算放大器的开环增益,R f 为放大器的反馈电阻.一般而言,运算放大器的开 22许昌师专学报2001年9月图5 硅光电二极管运算放大器组合电路图6 硅光电二极管组成的光电检测电路噪声模型环增益大于A 106,则输入阻抗R ni ≈0.一方面可提高硅光电二极管测量的线性,另一方面因光电二极管工作区域接近短路状态,电路可获得最小噪声系数[4].由图5可画出光电检测电路的噪声模型如图6所示,图中I s 为光电二极管的光电流,I ns 为光电二极管的散粒噪声电流,R d 为光电二极管的内阻,I nd 为内阻产生的热噪声电流,C d 为光电二极管结电容,C 0为电路的布线电容;E fn =(4kt ΔfR f )12为反馈电阻R f 所产生的热噪声电压,E n 、I n 分别为运算放大器的等效噪声电流和电压,r i 为运算放大器的输入阻抗,V i 为放大器输入端信号电压值,E n 0为放大器等效输出噪声电压值,I ni 为各噪声电源在放大器输入端产生的等效输入噪声电流值.根据图6可写出各噪声电源在输入端产生的等效噪声电流为I 2ni=2qI s Δf +4kT 1R d +1R f Δf +I 2n +E 2n Δf 1R d +1R f2(14)则光电检测电路信噪比S /N =I s I ni =I s /2qI s +4kT 1R d +1R f+I 2n +E 2n1R d +1R f 212·Δf (15)从(15)式可知,光电检测电路信噪比主要与以下几个方面的因素有关:首先是输入回路中光电二极管的内阻R d 和放大器的反馈电阻R f ,R d 的大小取决于二极管的选择,适当地提高反馈电阻R f 阻值,既有利于信噪比的改善,也提高了电流、电压转换的转换系数.其次是集成运算放大器的等效输入噪声电流、电压及失调电压和失调电流的影响.等效输入噪声电流中产生的噪声电流是总噪声电流的主要部分.失调电压和失调电流,其值随温度漂移,虽然失调电压和失调电流在电路调整时能加以补偿,但是漂移的影响将在电路的输入端造成噪声.所以,选择失调电压和失调电流较低、噪声性能更优的集成运算放大器是至关重要的.参 考 文 献[1] 张广发.电路噪声计算与测量(上、下册)[M ].长沙:国防科技大学出版社,1994.[2] 郭正强,等.有关光电二极管用作激光功率测量中几个问题的考虑[J ].激光与光学,1986,(1):8-10.[3] 梁万国,等.光电探测器的设计[J ].半导体光电,1998,(19):51-55.[4] 王正清,等.光电探测技术[M ].北京:电子工业出版社,1994.161.责任编校:陈新华Applied Research of Si -photodiodes in Photoelectric Detective CircuitFU Wen -yu ,PENG Shi -lin(Department of Physics ,Qingyang Teache rs College ,Xifeng 745000,China ) A bstract :The linear response and noise performance of Si -photodiodes are analyzed in photoeletric detection .And with a noise E n -I n model ,the factors are discussed which influence signal -noise ratio of photoelectric detective circuit for Si -photodiodes .Key words :photoelectric detection ;signal -noise ratio ;noise -model责任审校:黄怡俐。
硅光电二极管
硅光电二极管硅光电二极管是当前普遍应用的半导体光电二极管。
下面我们谈谈2CU和2DU两种类型硅光电二极管的种类、构造以及应用上的一些问题。
种类与构造一、2CU型硅光电二极管：2CU型硅光电二极管是用N型硅单晶制作的，根据外形尺寸的大小它又可分2CU1，2CU2，2CU3等型号，其中2CU1与2CU2体积较大，2CU3稍小些（见图1（a））。
这种类型的光电二极管多用带透镜窗口的金属管壳封装，下端有正、负两个电极引线，它们分别与管心中的光敏面（P型层）和N型衬底相连。
光线从窗口射入后经透镜聚焦在管心上，由于这种聚光作用增强了光照强度，从而可以产生较大的光电流。
二、2DU型硅光电二极管：2DU型硅光电二极管是用P型硅单晶制作的，从外形上分有2DUA，2DUB等类型，其中2DUA型管子体积较小些（见图1（b））。
2DU型硅光电二极管目前多采用陶瓷树脂封装，入射光的窗口不带透镜。
这类管子引线共有三条，分别称作前极、后极、环极（见图1（b））。
前极即光敏区（N型区）的引线；后极为衬底（P型区）的引线；环极是为了减小光电管的暗电流和提高管子的稳定性而设计的另一电极。
光电管的暗电流是指光电二极管在无光照、最高工作电压下的反向漏电流。
我们要求暗电流越小越好，这样的管子性能稳定，同时对检测弱光的能力也越强。
为什么加了环极后就可以减小2DU型硅光电二极管的暗电流呢？这要从硅光电二极管的制造工艺谈起。
在制造硅光电二极管的管心时，将硅单晶片经过研磨抛光后在高温下先生长一层二氧化硅氧化层，然后利用光刻工艺在氧化层上刻出光敏面的窗口图形，利用扩散工艺在图形中扩散进去相应的杂质以形成P－N结。
然后再利用蒸发、压焊、烧结等工艺引出电极引线。
由于2DU型硅光电二极管是用P型硅单晶制造的，在高温生长氧化层的过程中，容易在氧化层下面的硅单晶表面形成一层薄薄的N型层，这一N型层与光敏面的N型层连在一起则使光电管在加上反向电压后产生很大的表面漏电流，因而使管子的暗电流变得很大。
四象限硅光电二极管 型号
四象限硅光电二极管型号1.引言1.1 概述概述部分的内容可以写成如下形式：引言部分是文章的开端，旨在引导读者了解并理解本文的主要内容和重要性。
本文将讨论的主题是四象限硅光电二极管的型号。
作为一种特殊类型的光电二极管，四象限硅光电二极管具有独特的性能和广泛的应用领域。
通过对硅光电二极管的基本原理和四象限硅光电二极管的特点进行详细介绍和分析，本文旨在为读者提供对该型号的全面了解。
在第一节引言的概述部分，将对硅光电二极管的基本原理进行简要介绍。
光电二极管是一种能够将光信号转化为电信号的器件，其基本工作原理是利用半导体材料中的光生电效应。
硅光电二极管是应用最为广泛的光电二极管之一，具有响应速度快、灵敏度高、频率范围广等优点。
这一部分将详细介绍硅光电二极管的基本原理，为后续对四象限硅光电二极管的特点进行理解和分析提供基础知识。
在第二节引言的概述部分，将对四象限硅光电二极管的特点进行简要介绍。
四象限硅光电二极管是一种相对较新的技术，它能够实现对光信号的同时测量和调制。
通过在硅光电二极管上引入交叉双极性PN结和光控现象,可以实现四象限工作状态，同时具有较高的光电响应和较低的噪声。
这一部分将详细介绍四象限硅光电二极管的特点，包括其工作原理、性能参数以及在光通信、光波导等领域的应用情况。
通过对硅光电二极管的基本原理和四象限硅光电二极管的特点进行综合分析和比较，读者将能够更加全面地了解四象限硅光电二极管并认识其在光电器件领域的重要性和广泛的应用前景。
在后续章节，我们将深入探讨硅光电二极管的基本原理和四象限硅光电二极管的特点，通过实验数据和理论分析，展示其性能优势和应用前景。
1.2文章结构文章结构部分的内容：本文主要包括引言、正文和结论三个部分。
引言部分概述了本文要探讨的主题——四象限硅光电二极管的型号，并介绍了这种型号的重要性和应用领域。
引言还指出了本文的目的，即深入了解四象限硅光电二极管的基本原理和特点，并展望了未来的发展前景。
常用二极管及参数一览表
常用二极管及参数一览表1. 引言二极管（Diode）是一种重要的电子器件，用来控制电流的流向。
不同类型的二极管具有不同的特性和参数。
本文将介绍常用二极管及其主要参数，以便读者了解并选择适合自己需求的二极管。
2. 常见二极管类型及参数2.1 硅二极管- 正向电压降（VF）：硅二极管通常具有0.6V-0.7V的正向电压降。
- 最大反向电压（VR）：硅二极管最大允许的反向电压取决于具体型号，一般在50V-1000V之间。
- 最大连续电流（IF）：硅二极管的最大连续电流也取决于型号，一般在100mA-10A之间。
2.2 锗二极管- 正向电压降（VF）：锗二极管通常具有0.2V-0.3V的正向电压降，较低于硅二极管。
- 最大反向电压（VR）：锗二极管的最大允许反向电压一般在20V左右。
- 最大连续电流（IF）：锗二极管的最大连续电流一般在100mA以下。
2.3 快恢复二极管- 正向电压降（VF）：快恢复二极管通常具有1V-2V的正向电压降。
- 最大反向电压（VR）：快恢复二极管的最大允许反向电压一般在100V以上。
- 最大连续电流（IF）：快恢复二极管的最大连续电流一般在1A以上。
2.4 肖特基二极管- 正向电压降（VF）：肖特基二极管通常具有0.2V-0.4V的正向电压降。
- 最大反向电压（VR）：肖特基二极管的最大允许反向电压一般在50V-200V左右。
- 最大连续电流（IF）：肖特基二极管的最大连续电流一般在1A以上。
2.5 光电二极管- 最大光敏电流（IL）：光电二极管的最大光敏电流取决于具体型号，一般在1mA-10mA之间。
- 最大耐压（PD）：光电二极管的最大耐压一般在20V-100V之间。
3. 使用注意事项- 根据电路设计需求，选择适当类型的二极管。
- 注意二极管的最大允许电流和反向电压，避免超过其额定值。
- 在连接二极管时，正确区分正负极，以免逆相连接导致性能下降。
- 使用光电二极管时，避免过高的光照强度，以免损坏器件。
3-4-3光电二极管
1. 工作原理
光电三极管的工作原理分为两个过程： 一是光电转换；二是光电流放大。 集电极输出的电流为：
I C = βI P
光电三极管的电流灵敏度是光电二极管的β倍。
2. 光电三极管特性 1）伏安特性
光电三极管在偏置电压为零时，无 论光照度有多强，集电极电流都为 零。偏置电压要保证光电三极管的 发射结处于正向偏置，而集电结处 于反向偏置。随着偏置电压的增高 伏安特性曲线趋于平坦。 光电三极管的伏安特性曲线向上偏斜，间距增大。这是因为光 电三极管除具有光电灵敏度外，还具有电流增益β，并且，β值 随光电流的增大而增大。
实验发现，在略低于击穿电压时，发生雪崩倍 增现象，M随反向偏压U的变化可用经验公式 近似表示：
1 M= 1 − (U/U BR ) n
3.噪声
由于雪崩光电二极管中载流子的碰撞电离是不规则的， 碰撞后的运动方向更是随机的，所以它的噪声比一般光电 二极管要大些。 雪崩光电二极管的噪声可近似由下式计算：
图（c）所示为光电二极管的电路符号
2、光电二极管的电流方程
在无辐射作用的情况下（暗室中），PN结硅光电二 极管的正、反向特性与普通PN结二极管的特性一样。其 电流方程为：
qU kT I = I0 e − 1射作用到光电二极管上时， 光电二极管的全电流方程为 ：
光电二极管的光谱响应定义：以等功率的不同单色 辐射波长的光作用于光电二极管时，其电流灵敏度与波 长的关系称为其光谱响应。
4. 时间响应
PN结硅光电二极管的电流产生要经过三个过程： 1) 在PN结区内产生的光生载流子渡越结区的时间， 称为漂移时间记为τdr ； 2) 在PN结区外产生的光生载流子扩散到PN结区内所 需要的时间，称为扩散时间记为τp； 3) 由PN结电容Cj和管芯电阻Ri及负载电阻RL构成 的RC延迟时间τRC 。
光电探测技术与应用第4章课后习题与答案
最大输出功率 Pm U m I m 340.8 56 10 3 19.08mW 转换效率 m
Pm Pm 19.08 9.54% E S 200 1
7 已知光电三极管变换电路及其伏安特性曲线如图 3-45 所示。若光敏面上的照 度变化 e 120 80sin wt (lx) ，为使光电三极管的集电极输出电压为不小于 4V 的 正弦信号， 求所需要的负载电阻 RL 、 电源电压 U bb 及该电路的电流、 电压灵敏度， 并画出三极管输出电压的波形。
2
ቤተ መጻሕፍቲ ባይዱ
而 ID
I e
qU oc kT
1 e
6 10 3
1.61019 550103 1.3810 23300
3.529 10 12 A 3.529 10 9 mA 1
则 I D 相对于 I 非常小，
U oc1 U oc
I 1 I D KT ln q I I D
解：由题意，当 T=300K， E e U oc 550mV , I SC 28mA ，则由
U oc
100mW / cm 2 时，
q kT I 以及 I sc I (1 e d ) e , ln 1 hv q ID
E e1 200 I sc 28 56mA Ee 100
，
E e1 50mW / cm 2时
U oc1 U oc
I sc1 I 1
Ee1 50 I sc 6 3mA Ee 100
KT1 I1 KT I 1 1 In I q I 又 T1 T q I D D
硅光电二极管 电路
硅光电二极管电路（实用版）目录一、硅光电二极管的概念与结构二、硅光电二极管的工作原理三、硅光电二极管的应用领域四、硅光电二极管的市场前景正文一、硅光电二极管的概念与结构硅光电二极管是一种将光信号转换为电信号的半导体器件，其结构中包含一个 pn 结。
与普通二极管不同，硅光电二极管的 pn 结面为了便于接受入射光照而进行了特殊设计。
简单来说，硅光电二极管相当于一个光输入的二极管。
二、硅光电二极管的工作原理硅光电二极管的工作原理是光 - 电-电流的转换。
当光照射到硅光电二极管的 pn 结上时，光子会激发出电子，从而形成电流。
这个过程是光能转化为电能的过程。
根据入射光的波长、强度和角度的不同，硅光电二极管产生的电流也会相应变化。
三、硅光电二极管的应用领域硅光电二极管广泛应用于各种电子设备中，包括但不限于以下领域：1.计算机断层摄像：硅光电二极管的高灵敏度和高信噪比使得其在计算机断层摄像领域有着广泛的应用。
2.安检：硅光电二极管在安检设备中的应用，可以对通过安检口的物品进行非接触式的光检查，提高安全性。
3.无损检测：硅光电二极管可以对材料进行无损检测，提高生产效率和产品质量。
4.医疗器械：硅光电二极管在医疗器械中的应用，可以实现对生物组织的无损检测，为医学诊断提供有力支持。
5.工厂自动化设备：硅光电二极管在工厂自动化设备中的应用，可以实现对生产线上产品的自动检测和分类。
四、硅光电二极管的市场前景根据相关报告，硅光电二极管市场在未来几年中将保持稳定增长。
随着科技的发展，硅光电二极管的应用领域将会越来越广泛。
同时，随着我国经济的快速发展，硅光电二极管的市场需求也将持续增长。
国产 硅光电二极管
国产硅光电二极管
硅光电二极管是一种基于硅材料制成的半导体器件，它广泛应用于医疗和分析领域、科学计测、光通信以及一般性电子产品等领域。
硅光电二极管按衬底材料的导电类型不同，分为2CU和2DU两种系列。
2CU系列以N-Si 为衬底，2DU系列以P-Si为衬底。
其中，2CU系列光电二极管只有两个引出线，而2DU系列光电二极管有三条引出线，除了前极、后极外，还设了一个环极。
2DU管加环极的目的是为了减少暗电流和噪声。
目前，国产硅光电二极管已经实现了从金属、陶瓷、塑料封装到表面贴装的多种包装配备，并且可以依据用户要求提供专门的设计产品。
随着技术的不断发展，硅光电二极管的应用前景将会更加广阔。
写出硅光电二极管的全电流方程,说明各项的物理意义。
写出硅光电二极管的全电流方程,说明各项的物理意义。
硅光电二极管的全电流方程可以表示为：
I_tot = I_L + I_D + I_R
其中，I_tot 表示二极管的总电流，I_L 表示被照射物体发出的
光引起的光电流，I_D 表示由光照引起的漏电流，I_R 表示由
反向电场引起的反向漏电流。
1. 光电流（I_L）：当光照射到光电二极管的P-N结上时，光
子的能量可激发电子从价带跃迁到导带，产生电子空穴对。
光电流是这些电子空穴对在外电路中流动形成的电流。
2. 漏电流（I_D）：漏电流主要是由于光电二极管的P-N结在
高电压下产生的倒冲效应和载流子的扩散引起的。
漏电流越大，说明光电二极管存在较大的背漏特性。
3. 反向漏电流（I_R）：当在工作电压下，光电二极管的反向
电场与扩散电子形成的电势阻碍外漏电流。
反向漏电流是在反向电场作用下光电二极管出现的电流。
这三项电流组合起来构成了光电二极管的总电流。
通过测量和分析各项电流的大小和比例，可以更全面地了解光电二极管的性能和特点。
s2387硅光二极管参数
s2387硅光二极管参数S2387硅光二极管是一种半导体激光器，其主要参数如下：1. 波长（Wavelength）：硅光二极管发射的光的波长范围通常在1550纳米左右。
在这个波长范围内，光的速度快，适用于高速数据传输和光通信应用。
2. 输出功率（Output Power）：S2387硅光二极管的输出功率通常在数十毫瓦（mW）级别。
较高的输出功率意味着激光二极管的亮度更高，适用范围更广泛。
3. 阈值电流（Threshold Current）：阈值电流是指使硅光二极管开始发光的最小电流。
该值越高，需要更大的电流才能使激光二极管处于激发状态，相应地，功耗和散热条件也较高。
4. 工作电流（Operating Current）：工作电流是指硅光二极管正常工作时的电流，通常高于阈值电流。
工作电流越大，激光二极管发出的光越强，输出功率越大。
5. 工作温度（Operating Temperature）：硅光二极管的工作温度范围通常为0-80摄氏度。
在这个范围内，温度越低，激光二极管的性能越好，但需要更好的散热条件。
6. 噪声性能（Noise Performance）：硅光二极管的噪声性能表示其在工作过程中产生的噪声水平。
较低的噪声性能有助于提高激光二极管在光通信和传感应用中的性能。
7. 转换效率（Conversion Efficiency）：转换效率是指激光二极管将输入的能量转换为光能的效率。
较高的转换效率意味着激光二极管能更有效地将电能转化为光能，从而提高其在光通信和功率放大等应用中的性能。
8. 寿命（lifetime）：硅光二极管的寿命指其在正常工作条件下能持续工作的时间。
寿命取决于激光二极管的材料、结构和工艺，通常在数千小时至数万小时之间。
这些参数共同决定了硅光二极管的性能、适用范围和可靠性。
在实际应用中，根据需求选择合适的硅光二极管参数至关重要。
硅光电二极管的原理及性能特点
硅光电二极管的原理及性能特点
硅光电二极管是一种基于硅材料的光电转换器件。
它具有半导体材料的特性，能够将光信号转换为电信号，实现光电转换功能。
通常由一个p-n结构组成，其中p区和n区分别具有不同的掺杂类型。
当光照射到p-n结构时，光子的能量可激发电荷载流子，从而产生电流。
被广泛应用于光通信、光电检测、光谱分析等领域，具有高灵敏度、快速响应和稳定性等优点。
硅光电二极管的工作原理可以简单描述如下：
1、光吸收：当入射光线照射到二极管上时，能量被硅材料吸收。
2、光生电子-空穴对：吸收光的能量使得硅中的原子激发，从而产生电子-空穴对。
光子能量越高，激发的电子-空穴对数量就越多。
3、电荷分离：由于硅的半导体特性，电子和空穴会分别向两侧移动，并在PN结处产生电流。
4、电流输出：当有外部负载连接到硅光电二极管上时，电子和空穴会通过外部电路流过负载，从而产生输出电流。
它具有以下性能特点：
光电转换效率高：在可见光和红外光谱范围内具有较高的光电转换效率，因此广泛应用于光通信、光传感等领域。
响应速度快：具有快速的响应速度，可以迅速响应光信号并产生相应的电信号输出。
低噪声：具有较低的噪声水平，能够提供清晰的信号输出，并适用于需要高信噪比的应用。
线性响应范围广：在一定工作条件下具有线性响应特性，使其能够准确测量不同光强度级别的光信号。
稳定性好：具有良好的稳定性和长寿命，能够在各种环境条件下可靠运行。
制造成本低：硅光电二极管的制造成本较低，由于硅材料广泛应用于半导体工业，也受益于大规模制造和成熟的制造技术。
3-4-3光电二极管
3-4-3 光伏探测器——光电二极管 一、 硅光电二极管硅光电二极管是最简单、最具有代表性的光生伏特器件，其中，PN 结硅光电二极管为最基本的光生伏特器件。
1.1 硅光电二极管的工作原理 1、光电二极管的基本结构光电二极管可分为两种结构形式：以P 型硅为衬底的2DU 型 以N 型硅为衬底的2CU 型图（a ）为2DU 型光电二极管的原理结构图。
图（b ）为光电二极管的工作原理图 图（c ）所示为光电二极管的电路符号2、光电二极管的电流方程在无辐射作用的情况下（暗室中），PN 结硅光电二极管的正、反向特性与普通PN 结二极管的特性一样。
其电流方程为：⎟⎠⎞⎜⎝⎛−=10kTqUeI I0I 为称为反向电流或暗电流。
当光辐射作用到光电二极管上时，光电二极管的全电流方程为 ： ))/exp(1(0kT qU I I I p −+−=式中p I 为光电流：*p E I S E =3 光电二极管的基本特性由光电二极管的电流方程可以得到光电二极管在不同偏置电压下的输出特性曲线。
光电二极管的工作区域应在图的第3象限与第4象限。
在光电技术中常采用重新定义电流与电压正方向的方法把特性曲线旋转，如图所示。
重新定义的电流和电压的正方向：与PN 结内建电场的方向相同。
① 光电二极管的灵敏度定义光电二极管的电流灵敏度为入射到光敏面上辐射量的变化引起电流变化d I 与辐射量变化之比。
dPd S I =电流灵敏度与入射辐射波长λ有关。
光电二极管的电流灵敏度与波长的关系曲线称为光谱响应曲线。
② 光谱响应曲线以等功率的不同单色辐射波长的光作用于光电二极管时，其电流灵敏度与波长的关系称为其光谱响应。
③ 时间响应PN 结硅光电二极管的电流产生要经过三个过程：1) 在PN 结区内产生的光生载流子渡越结区的时间，称为漂移时间记为dr τ； 2) 在PN 结区外产生的光生载流子扩散到PN 结区内所需要的时间，称为扩散时间记为D τ；3) 由PN 结电容Cj 和管芯电阻Ri 及负载电阻L R 构成的RC 延迟时间RC τ 。
硅光电二极管的电流与温度的关系
硅光电二极管的电流与温度的关系下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言硅光电二极管是一种关键的光电器件，在光通信、光测量和光功率测量等领域发挥着重要作用。
s2387硅光二极管参数
s2387硅光二极管参数【原创版】目录1.S2387 硅光二极管概述2.S2387 硅光二极管参数详解3.参数对 S2387 硅光二极管性能的影响4.总结正文【1.S2387 硅光二极管概述】S2387 硅光二极管是一种半导体光器件，具有高速、低功耗、宽禁带等优点，广泛应用于光通信、光计算、光储存等领域。
硅光二极管的性能参数对于其在光系统中的应用效果至关重要。
本文将介绍 S2387 硅光二极管的主要参数，并分析这些参数对器件性能的影响。
【2.S2387 硅光二极管参数详解】S2387 硅光二极管的主要参数包括：正向电压、反向电压、正向电流、反向电流、光敏电压、光响应度等。
（1）正向电压：指硅光二极管正向导通时的电压。
S2387 硅光二极管的正向电压一般在 0.2-0.4V 之间。
（2）反向电压：指硅光二极管反向不导通时的电压。
S2387 硅光二极管的反向电压一般在 10-30V 之间。
（3）正向电流：指硅光二极管正向导通时的电流。
S2387 硅光二极管的正向电流一般在 10-50mA 之间。
（4）反向电流：指硅光二极管反向不导通时的漏电流。
S2387 硅光二极管的反向电流一般在 10-100nA 之间。
（5）光敏电压：指硅光二极管光电流为零时所需的电压。
S2387 硅光二极管的光敏电压一般在 0.2-0.4V 之间。
（6）光响应度：指硅光二极管光电流与入射光强之比。
S2387 硅光二极管的光响应度一般在 10-20A/W 之间。
【3.参数对 S2387 硅光二极管性能的影响】（1）正向电压和正向电流：这两个参数决定了硅光二极管的导通特性。
正向电压越低，正向电流越大，说明硅光二极管的导通能力越强。
（2）反向电压和反向电流：这两个参数决定了硅光二极管的截止特性。
反向电压越高，反向电流越小，说明硅光二极管的截止能力越强。
（3）光敏电压和光响应度：这两个参数决定了硅光二极管的光敏特性。
光敏电压越低，光响应度越大，说明硅光二极管对光的敏感度越高。
硅光电二极管的电流
7.4.1 Cutoff Wavelength 截止波长
由光电效应发生的条件式可知，对任何 一种材料制作的光电二极管，都有截止波 长，定义为
hc 1.24 c Eg Eg
禁带宽度 Eg 用电子伏特表示。对硅 (Si) 材 料制作的光电二极管 ， 1.1 m ；对锗
c
(Ge) 和铟镓砷 InGaAs材料制作的光电二极 管， 1.85m。
i P 6.4nA
U iR 320 nV
Photomultiplier （PMT）
入射光子 阴极 倍增电极 阳极
二次发射 电子
Photomultiplier
每个倍增电极的增益(Gain)指每个入射电子所 产生的二次发射电子数的平均值。通常在2~6之 间。 假设每个倍增电极的增益为δ，总的增益为：
7.4.3 Current-Voltage Characteristic 电流—电压特性
光电导区域 光电二极管（V） 光伏特区域
光 电 二 极 管 电 流 （ u A ）
硅光电二极管的电流-电压特性曲线
Current-Voltage Characteristic
光导电模式：在正向偏置条件下，输出电流与输 入光功率成正比。（光检测器） 光伏模式：在未加偏置电压时，入射光功率会产 生一个正向电压。（太阳能电池） 暗电流：在没有光功率的情况下，反向偏置的二 极管内也有一个微小的反向电流存在。暗电流是 由二极管内自由电荷载流子的热运动产生的。它 影响接收机的信噪比。
Dark Current 暗电流
暗电流是指光检测器上无光入射时的电 流。 温度越高，受温度激发的电子数量越多 ，暗电流越大。 暗电流决定了能被检测到的最小光功率 ，也就是光电二极管的灵敏度。
光电二极管的关键性能参数
光电二极管的一些关键性能参数包括以下几项：
响应率
一个硅光电二极管的响应特性与突发光照波长的关系响应率（responsivity）定义为光电导模式下产生的光电流与突发光照的比例，单位为安培/瓦特（A/W）。
响应特性也可以表达为量子效率（Quantum efficiency），即光照产生的载流子数量与突发光照光子数的比例。
暗电流
在光电导模式下，当不接受光照时，通过光电二极管的电流被定义为暗电流。
暗电流包括了辐射电流以及半导体结的饱和电流。
暗电流必须预先测量，特别是当光电二极管被用作精密的光功率测量时，暗电流产生的误差必须认真考虑并加以校正。
等效噪声功率
等效噪声功率（英语：Noise-equivalent power, NEP）是指能够产生光电流所需的最小光功率，与1赫兹时的噪声功率均方根值相等。
与此相关的一个特性被称作是探测能力（detectivity, D），它等于等效噪声功率的倒数。
等效噪声功率大约等于光电二极管的最小可探测输入功率。
当光电二极管被用在光通信系统中时，这些参数直接决定了光接收器的灵敏度，即获得指定比特误码率（bit error rate）的最小输入功率。
