石油沥青检测
石油沥青烟(按苯溶物计)职业病检测方法

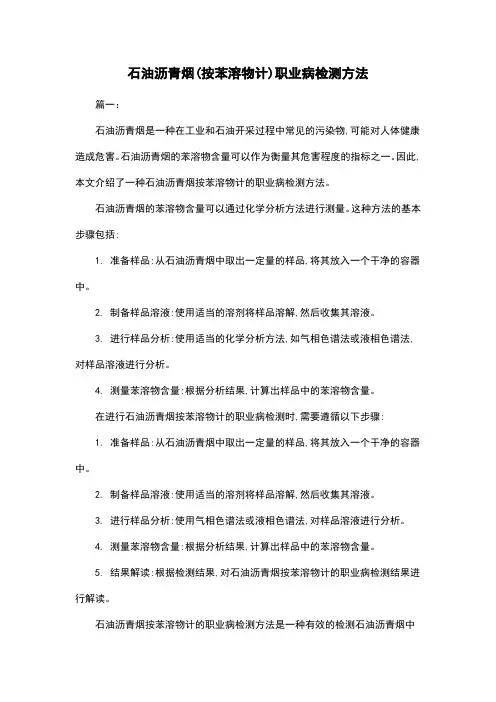

石油沥青烟(按苯溶物计)职业病检测方法篇一：石油沥青烟是一种在工业和石油开采过程中常见的污染物,可能对人体健康造成危害。
石油沥青烟的苯溶物含量可以作为衡量其危害程度的指标之一。
因此,本文介绍了一种石油沥青烟按苯溶物计的职业病检测方法。
石油沥青烟的苯溶物含量可以通过化学分析方法进行测量。
这种方法的基本步骤包括:1. 准备样品:从石油沥青烟中取出一定量的样品,将其放入一个干净的容器中。
2. 制备样品溶液:使用适当的溶剂将样品溶解,然后收集其溶液。
3. 进行样品分析:使用适当的化学分析方法,如气相色谱法或液相色谱法,对样品溶液进行分析。
4. 测量苯溶物含量:根据分析结果,计算出样品中的苯溶物含量。
在进行石油沥青烟按苯溶物计的职业病检测时,需要遵循以下步骤:1. 准备样品:从石油沥青烟中取出一定量的样品,将其放入一个干净的容器中。
2. 制备样品溶液:使用适当的溶剂将样品溶解,然后收集其溶液。
3. 进行样品分析:使用气相色谱法或液相色谱法,对样品溶液进行分析。
4. 测量苯溶物含量:根据分析结果,计算出样品中的苯溶物含量。
5. 结果解读:根据检测结果,对石油沥青烟按苯溶物计的职业病检测结果进行解读。
石油沥青烟按苯溶物计的职业病检测方法是一种有效的检测石油沥青烟中苯溶物含量的方法。
这种方法可以用于诊断石油沥青烟引起的职业性疾病,并为制定石油沥青烟的防护措施提供参考。
篇二：石油沥青烟是一种严重的职业危害,长期接触石油沥青烟可能会导致尘肺病和其他健康问题。
因此,石油沥青烟的职业病检测对于保障劳动者的健康和安全至关重要。
石油沥青烟的主要成分是苯溶物,其中包含的有害物质包括铋、重金属、有机物等。
根据相关标准,石油沥青烟按苯溶物计可以划分为一类职业接触污染物,其对应的职业病分类为D级。
D级职业接触污染物是指对中枢神经系统有毒性作用的物质,包括苯、铋、重金属等。
为了进行石油沥青烟的职业病检测,通常需要采用以下方法:1. 采样方法:在工作场所采集石油沥青烟样品,可以采用鼻咽拭子、口腔拭子、鼻腔拭子等方式进行采样。
公路沥青材料质量检测

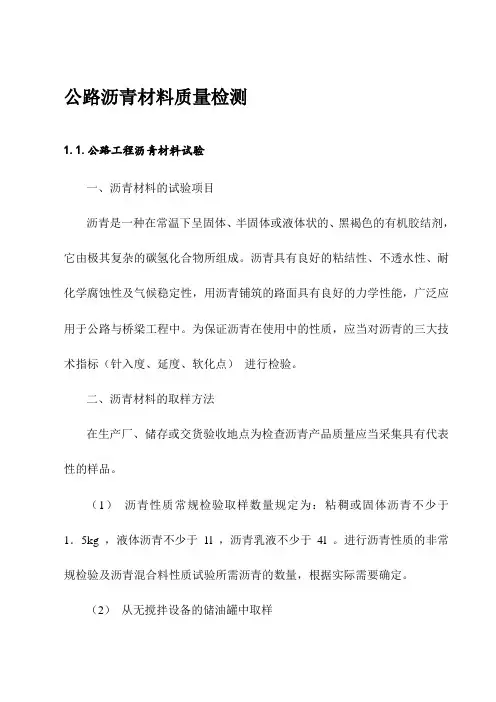

公路沥青材料质量检测1.1.公路工程沥青材料试验一、沥青材料的试验项目沥青是一种在常温下呈固体、半固体或液体状的、黑褐色的有机胶结剂，它由极其复杂的碳氢化合物所组成。
沥青具有良好的粘结性、不透水性、耐化学腐蚀性及气候稳定性，用沥青铺筑的路面具有良好的力学性能，广泛应用于公路与桥梁工程中。
为保证沥青在使用中的性质，应当对沥青的三大技术指标（针入度、延度、软化点）进行检验。
二、沥青材料的取样方法在生产厂、储存或交货验收地点为检查沥青产品质量应当采集具有代表性的样品。
（1）沥青性质常规检验取样数量规定为：粘稠或固体沥青不少于1．5kg ，液体沥青不少于1l ，沥青乳液不少于4l 。
进行沥青性质的非常规检验及沥青混合料性质试验所需沥青的数量，根据实际需要确定。
（2）从无搅拌设备的储油罐中取样1）液体沥青或经加热变成流体的粘稠沥青取样时，应先关闭进油阀和出油阀，然后取样。
2）用取样器按液面上、中、下位置（液面高各为1／3 等分处，但距罐底不得低于总液面高度的1／6）各取规定数量样品。
每层取样后，取样器应尽可能倒净。
当储油罐过深时，亦可在流出口按不同流出深度分三次取样。
3）将取出的三个样品充分混合后取规定数量样品作为试样，样品也可分别进行检验。
（3）从有搅拌设备的储油罐中取样时，应将液体沥青或经加热已变成流体的粘稠沥青充分搅拌后，用取样器从沥青层的中部取规定数量试样。
（4）从槽车、罐车、沥青洒布车中取样1）设有取样阀时，可旋开取样阀，待流出至少4kg 或4l 后再取样。
2）仅有放样阀时，待放出全部沥青的一半时再取样。
3）从顶盖处取样，可用取样器从中部取样。
（5）在装料或卸料过程中取样时，要按时间间隔均匀地取至少3 个规定数量样品，然后将这些样品充分混合后取规定数量样品作为试样。
样品也可分别进行检验。
（6）从沥青储存池中取样时，沥青应加热熔化后经管道或沥青泵流至沥青加热锅之后取样。
分间隔每锅至少取3 个样品，然后将这些样品充分混允后再取规定数量作为试样，样品也可分别进行检验。
石油沥青烟(按苯溶物计)职业病检测方法

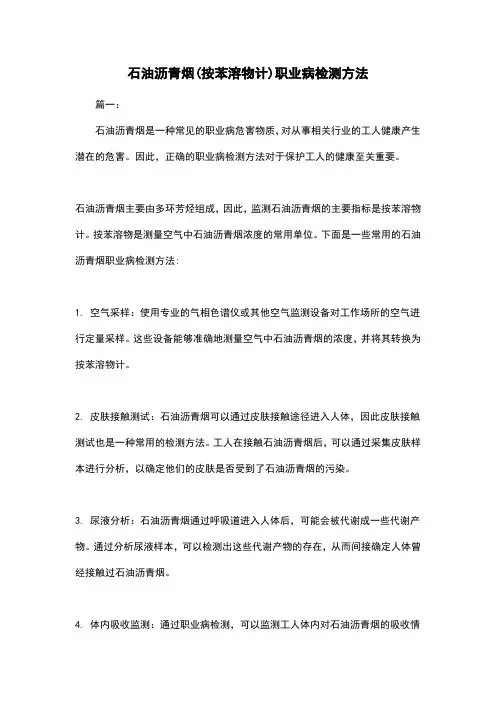

石油沥青烟(按苯溶物计)职业病检测方法篇一：石油沥青烟是一种常见的职业病危害物质，对从事相关行业的工人健康产生潜在的危害。
因此，正确的职业病检测方法对于保护工人的健康至关重要。
石油沥青烟主要由多环芳烃组成，因此，监测石油沥青烟的主要指标是按苯溶物计。
按苯溶物是测量空气中石油沥青烟浓度的常用单位。
下面是一些常用的石油沥青烟职业病检测方法:1. 空气采样：使用专业的气相色谱仪或其他空气监测设备对工作场所的空气进行定量采样。
这些设备能够准确地测量空气中石油沥青烟的浓度，并将其转换为按苯溶物计。
2. 皮肤接触测试：石油沥青烟可以通过皮肤接触途径进入人体，因此皮肤接触测试也是一种常用的检测方法。
工人在接触石油沥青烟后，可以通过采集皮肤样本进行分析，以确定他们的皮肤是否受到了石油沥青烟的污染。
3. 尿液分析：石油沥青烟通过呼吸道进入人体后，可能会被代谢成一些代谢产物。
通过分析尿液样本，可以检测出这些代谢产物的存在，从而间接确定人体曾经接触过石油沥青烟。
4. 体内吸收监测：通过职业病检测，可以监测工人体内对石油沥青烟的吸收情况。
这种监测方法通常需要进行长期追踪，并结合工作现场的监测数据，以综合评估工人的职业病风险。
除了上述方法外，还可以结合工人的职业史和症状进行综合分析，以确定是否存在石油沥青烟引起的职业病。
此外，工人和雇主也应注意采取必要的预防措施，如使用个人防护设备、保持良好的通风和工艺控制等，以减少工人接触石油沥青烟的风险。
篇二：石油沥青烟是在石油沥青加工、石油炼制等行业中常见的有害气体之一。
长期暴露在石油沥青烟中可能导致职业病的发生，因此职业病检测方法的开发非常重要。
以下是石油沥青烟职业病检测方法的相关内容。
1. 空气监测：通过空气采样和分析，检测工作场所中石油沥青烟的浓度。
常用的方法包括气相色谱法和红外光谱法等。
这些方法可以准确测定空气中石油沥青烟的含量，以判断工作场所是否超过了安全标准。
2. 生物标志物检测：石油沥青烟进入人体后，会引起一系列生物学反应。
道路石油沥青实验报告

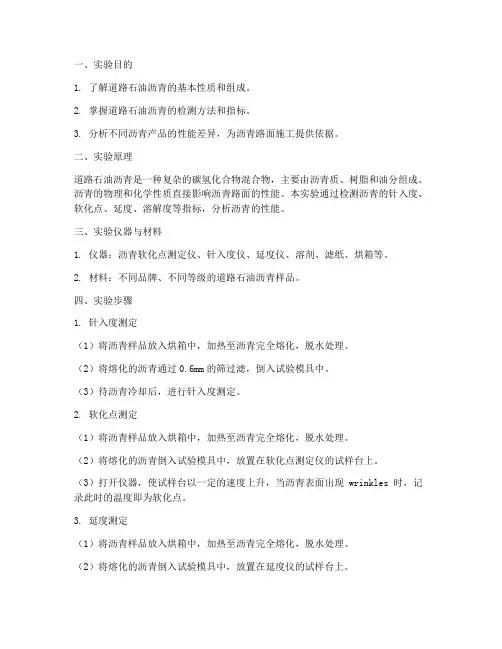

一、实验目的1. 了解道路石油沥青的基本性质和组成。
2. 掌握道路石油沥青的检测方法和指标。
3. 分析不同沥青产品的性能差异，为沥青路面施工提供依据。
二、实验原理道路石油沥青是一种复杂的碳氢化合物混合物，主要由沥青质、树脂和油分组成。
沥青的物理和化学性质直接影响沥青路面的性能。
本实验通过检测沥青的针入度、软化点、延度、溶解度等指标，分析沥青的性能。
三、实验仪器与材料1. 仪器：沥青软化点测定仪、针入度仪、延度仪、溶剂、滤纸、烘箱等。
2. 材料：不同品牌、不同等级的道路石油沥青样品。
四、实验步骤1. 针入度测定（1）将沥青样品放入烘箱中，加热至沥青完全熔化，脱水处理。
（2）将熔化的沥青通过0.6mm的筛过滤，倒入试验模具中。
（3）待沥青冷却后，进行针入度测定。
2. 软化点测定（1）将沥青样品放入烘箱中，加热至沥青完全熔化，脱水处理。
（2）将熔化的沥青倒入试验模具中，放置在软化点测定仪的试样台上。
（3）打开仪器，使试样台以一定的速度上升，当沥青表面出现 wrinkles 时，记录此时的温度即为软化点。
3. 延度测定（1）将沥青样品放入烘箱中，加热至沥青完全熔化，脱水处理。
（2）将熔化的沥青倒入试验模具中，放置在延度仪的试样台上。
（3）打开仪器，使试样台以一定的速度上升，当沥青拉断时的长度即为延度。
4. 溶解度测定（1）将沥青样品放入烘箱中，加热至沥青完全熔化，脱水处理。
（2）将熔化的沥青倒入溶剂中，浸泡一段时间。
（3）取出沥青，放入烘箱中烘干，称量其质量。
（4）计算溶解度：溶解度 = （原始质量 - 烘干后质量）/ 原始质量× 100%五、实验结果与分析1. 不同品牌、不同等级的道路石油沥青样品的针入度、软化点、延度、溶解度等指标存在差异。
2. 针入度、软化点、延度等指标与沥青路面的性能密切相关。
针入度越高，沥青的粘度越低；软化点越高，沥青的抗高温性能越好；延度越高，沥青的抗裂性能越好。
3. 通过本实验，可以分析不同沥青产品的性能差异，为沥青路面施工提供依据。
沥青面层日常试验检测

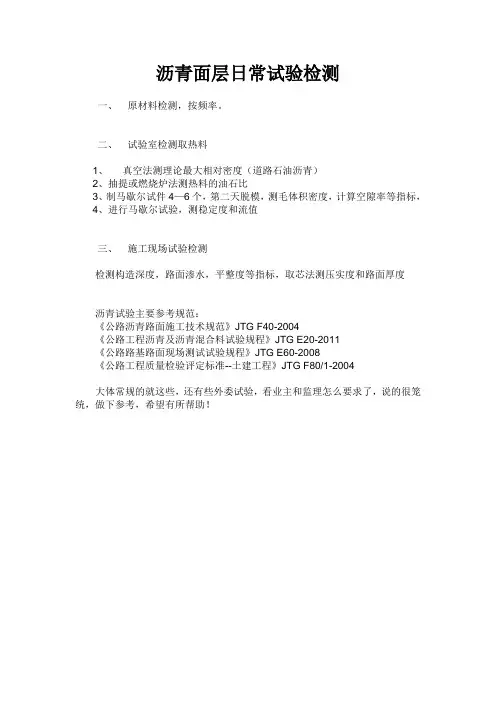

沥青面层日常试验检测
一、原材料检测，按频率。
二、试验室检测取热料
1、真空法测理论最大相对密度（道路石油沥青）
2、抽提或燃烧炉法测热料的油石比
3、制马歇尔试件4—6个，第二天脱模，测毛体积密度，计算空隙率等指标，
4、进行马歇尔试验，测稳定度和流值
三、施工现场试验检测
检测构造深度，路面渗水，平整度等指标，取芯法测压实度和路面厚度
沥青试验主要参考规范：
《公路沥青路面施工技术规范》JTG F40-2004
《公路工程沥青及沥青混合料试验规程》JTG E20-2011
《公路路基路面现场测试试验规程》JTG E60-2008
《公路工程质量检验评定标准--土建工程》JTG F80/1-2004
大体常规的就这些，还有些外委试验，看业主和监理怎么要求了，说的很笼统，做下参考，希望有所帮助！。
道路石油沥青性能检测及指标要求_secret

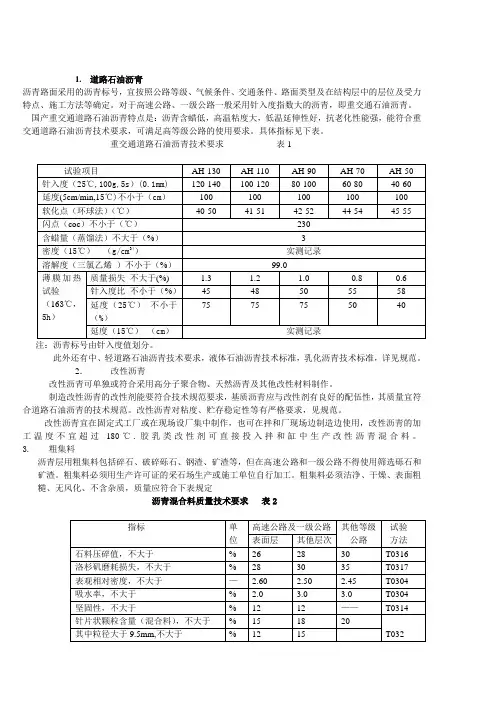

1.道路石油沥青沥青路面采用的沥青标号，宜按照公路等级、气候条件、交通条件、路面类型及在结构层中的层位及受力特点、施工方法等确定。
对于高速公路、一级公路一般采用针入度指数大的沥青，即重交通石油沥青。
国产重交通道路石油沥青特点是：沥青含蜡低，高温粘度大，低温延伸性好，抗老化性能强，能符合重交通道路石油沥青技术要求，可满足高等级公路的使用要求。
具体指标见下表。
重交通道路石油沥青技术要求表1注：沥青标号由针入度值划分。
此外还有中、轻道路石油沥青技术要求，液体石油沥青技术标准，乳化沥青技术标准，详见规范。
2．改性沥青改性沥青可单独或符合采用高分子聚合物、天然沥青及其他改性材料制作。
制造改性沥青的改性剂能要符合技术规范要求，基质沥青应与改性剂有良好的配伍性，其质量宜符合道路石油沥青的技术规范。
改性沥青对粘度、贮存稳定性等有严格要求，见规范。
改性沥青宜在固定式工厂或在现场设厂集中制作，也可在拌和厂现场边制造边使用，改性沥青的加工温度不宜超过180℃.胶乳类改性剂可直接投入拌和缸中生产改性沥青混合料。
3. 粗集料沥青层用粗集料包括碎石、破碎砾石、钢渣、矿渣等，但在高速公路和一级公路不得使用筛选砾石和矿渣。
粗集料必须用生产许可证的采石场生产或施工单位自行加工。
粗集料必须洁净、干燥、表面粗糙、无风化、不含杂质，质量应符合下表规定沥青混合料质量技术要求表2采石场在生产过程中必须彻底清除覆盖层及泥土夹层，并不得含有土块，杂物等。
对用于抗滑表层沥青混合料中的粗集料，应该选用坚硬、耐磨、韧性好的碎石或碎砾石，因此高速公路、一级公路沥青路面的表面层（或磨耗层）对粗集料的磨耗值有严格的要求，详见下表。
粗集料与沥青的粘附性决定着混合料的基本性能，其指标见下表。
3细集料沥青路面的细集料包括天然砂、机制砂、石屑。
细集料应洁净、干燥、无风化、不含杂质，并有适当的级配范围。
细集料的洁净程度，天然砂以小于0.075mm含量的百分数表示，石屑和机制砂以砂当量（适用于0-4.75）或亚甲蓝值（适用于0-2.36mm或0-0.15mm）表示，对细集料的技术要求见下表。
石油沥青检测事项
沥青： 石油沥青是原油加工过程的一种产品，在常温下是黑色或黑褐色的粘稠的液体、半固体 或固体，主要含有可溶于三氯乙烯的烃类及非烃类衍生物，其性质和组成随原油来源和生产 方法的不同而变化。（14.07.31）（001） 组成成分： 因为沥青的化学组成复杂，对组成进行分析很困难，且其化学组成也不能反映出沥青性 质的差异，所以一般不作沥青的化学分析。通常从使用角度出发，将沥青中按化学成分和物 理力学性质相近的成分划分为若干个组，这些组就称为“组分”。石油沥青的组分及其主要 物性如下：油分、树脂、地沥青质。 油分 油分为淡黄色至红褐色的油状液体，其分子量为 100～500,密度为 0.71～1.00g/cm^3，能溶 于大多数有机溶剂，但不溶于酒精。在石油沥青中，油分的含量为 40%～60%。油分赋予沥 青以流动性。 树脂 树脂又称脂胶，为黄色至黑褐色半固体粘稠物质，分子量 600～1000,密度为 1.0～1.1g/cm^3。 沥青脂胶中绝大部分属于中性树脂。中性树脂能溶于三氯甲烷、汽油和苯等有机溶剂，但在 酒精和丙酮中难溶解或溶解度很低。中性树脂含量增加，石油沥青的延度和粘结力等性能愈 好。在石油沥青中，树脂的含量为 15%～30%，它使石油沥青具有良好的塑性和粘结性。 地沥青质 地沥青质为深褐色至黑色固态无定性的超细颗粒固体粉末，分子量为 2000～6000,密度大于 1.0g/cm^3，不溶于汽油，但能溶于二硫化碳和四氯化碳中。地沥青质是决定石油沥青温度 敏感性和黏性的重要组分。沥青中地沥青质含量在 10%～30%之间，其含量愈多，则软化点 愈高，黏性越大，也愈硬脆。 石油沥青中还含 2%～3%的沥青碳和似碳物（黑色固体粉末），是石油沥青中分子量最大的， 它会降低石油沥青的粘结力。石油沥青中还含有蜡，它会降低石油沥青的粘结性和塑性。同 时对温度特别敏感（即温度稳定性差）。 检测项目： 溶解度、密度、蒸发损失、薄膜烘箱试验、脆点、蜡含量、针入度、运动粘度、冻裂点、
石油沥青的三大检验指标
石油沥青的三大检验指标我国石油沥青是根据沥青的针入度（粘性）、延伸度（塑性）、软化点（温度稳定性）三项主要指标来评定的，所以石油沥青的三项指标必须全部符合规定，才能明确石油沥青的牌号。
(1)石油沥青针入度（粘性）粘稠石油沥青的粘性是用针入度值来表示的。
粘性是在外力作用下抵抗变形的性能。
石油沥青的牌号是以针入度的平均值来表示的。
如30号建筑石油沥青就是用针入度为25～40的平均值。
针入度的检测是在25℃的温度下和在5s的时间内，用荷重100土0.1g的标准，针垂直穿入沥青的深度，称为石油沥青的“针入度”，单位以1/10mm表示。
它在某种程度上反映沥青的硬度。
数值越小沥青越硬，粘性愈大，则延伸度小，软化点高。
粘性的大小与组分及温度有关。
沥青质含量较高，当树脂适量、油质含量较少时，则粘性较大；温度升高时，则粘性随之降低，反之则随之增大。
当针入度大于200以上的道路石油沥青，已无法标出延伸度值。
弹性体SBS改性沥青防水卷材是以SBS(苯乙烯一丁二烯一苯乙烯)热塑性弹性体改性沥青为浸涂材料，以优质聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以细砂、矿物粒料、PE膜、铝膜等为覆面材料，采用专用机械搅拌、研磨而成的弹性体改性沥青防水卷材。
塑性体APP改性沥青防水卷材是以APP（无规聚丙烯）或APAO、APO(聚烯烃类聚合物)改性沥青为浸涂材料，以优质聚酯毡、玻纤毡、为胎基，以细砂、矿物粒(片)料、PE膜为覆面材料，采用先进工艺精制而成的塑性体改性沥青防水卷材。
(2)石油沥青延伸度（塑性）塑性是指石油沥青在外力作用时产生变形而不破坏的能力。
石油沥青的塑性与其组分有关，其中树脂含量增加，则塑性随之增高。
温度及沥青膜层厚度也影响塑性，温度升高，塑性增大；沥青的膜层愈厚，塑性愈大，当膜层薄至1µm 时，塑性近于消失。
在25℃的常温下，沥青的塑性很好。
沥青对振动冲击荷载有一定承受能力，塑性较好的沥青在产生裂缝时，也会自行愈合。
石油沥青实验方法
石油沥青实验方法
沥青是一种复合材料，主要由石油沥青和矿物质制成。
因其被广泛应用，因此
石油沥青实验一直以来都比较重要，是质量检测的关键环节。
那么，石油沥青实验详细有哪些？
首先，要对石油沥青进行结构和物理性能测试，评价其密度、弹性模量、粘度、抗拉强度等性能参数，保证石油沥青性能达标，可以确定其有效抗水性，防护路面不受水损伤。
其次，要进行机械性能测试，一般来说石油沥青的抗裂性能需要经过波动硬度
测试、夯实度测试以及压碎抗拉测试等，确保其表面能耐久抗损，避免受水损耗。
再者，要对石油沥青热溶解性能进行检测，主要根据不同来源的沥青，分别检
测其抗热膨胀性能、抗氧化剂膨胀性能，以保证施工具有良好的性能和卓越的耐久性。
最后，要进行污染限制测试，包括对汞元素、砷元素、硫酸盐以及氯离子等污
染物的检测，对于实验结果中污染物的含量，要求都在规定的检测标准范围内，以保证沥青的质量和环境安全性。
以上是石油沥青实验的相关内容，它无疑为油沥青行业提供了可靠依据，保证
沥青质量及沥青施工安全性，从而利用沥青施工改善了我们的生活状况、交通状况及环境状况。
沥青和沥青混合料试验检测方法
沥青和沥青混合料试验检测方法第一节沥青材料试验检测方法根据中华人民共和国交通部行业标准《公路工程沥青及沥青混合料试验规程(JTJ052-93）中道路用石油沥青技术要求（M0671-93），对于中轻交通量道路石油沥青，需检验针人度。
延度、软化点、溶解度、闪点以及蒸发损失试验后的质量损失和针人度比；对于重交通道路石油沥青，需检验针人度、延度、软化点、闪点、溶解度、含腊量、密度以及薄膜加热试验后的质量损失、针人度比、延度。
现将各指标的检测方法分别叙述。
一、沥青针入度试验方法针人度试验是国际上经常用来测定粘稠（固体、半固体）沥青稠度的一种方法，通常稠度高的沥青，针人度值愈小，表示沥青愈硬；相反稠度低的沥青，针人度值愈大，表示沥青愈软。
我国现行标准是以针人度为等级未划分沥青的标号。
1．目的和适用范围（1）沥青的针人度是在规定温度和时间内，附加一定质量的标准针垂直贯人试样的深度。
以0.1mm表示。
（2）非经注明，标准针、针连杆与附加法码的总质量为100g±0.05g,试验温度为25℃，针人度贯人时间为5s。
根据需要如采用其他试验条件时，应在试验结果中注明。
（3）本方法适用于测定道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
2．仪具与材料：（1）针入度仪，凡能保证针和针连杆在无明显摩擦下垂直运动：并能指示针贯人深度准确至0.1mm的仪器均可使用。
针和针连杆组合件总质量为50g±0.05g,另附50g±0.05g砖码一只，以供试验时适合总质量1oog±0.05g的需要。
仪器设有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。
仪器设有针连杆制动按钮，使针连杆可自由下落。
针连杆易于装卸，以便检查其质量。
仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。
当为自动针入度仪时，基本要求与此项相同，但应附有对计时装置的校正检验方法，以经常校验。
石油沥青针入度、延度、软化点检测方案
石油沥青针入度、延度、软化点检测方案针入度1.适用范围本标准规定了针入度范围为（0-500）1/10mm的标准针、试样皿和其他试验条件。
本标准适用于测定针入度范围为（0-500）1/10mm的固体和半固体沥青材料的针入度。
2.试验目的测定针入度范围为（0-500）1/10mm的固体和半固体沥青材料的针入度。
3.试验依据《沥青针入度测定方法》GB/T 45094.检验人员检验人员均为持证上岗人员。
5.试验设备针入度仪、标准针、试样皿（应符合标准中表2要求）、恒温水浴、平底玻璃皿、计时器、温度计、6.取样方法粘稠沥青或固体沥青不少于4kg；液体沥青不少于1L；沥青乳液不少于4L。
7.方法与步骤7.1准备工作7.1.1小心加热样品，不断搅拌以防局部过热，加热到使样品能够易于流动，加热时焦油沥青的加热点不超过软化点的60℃，石油沥青不超过软化点的90℃。
加热时间在保证样品充分流动的基础上尽量少。
加热、搅拌过程中避免试样中进入气泡。
7.1.2将试样倒入预先选好的试样皿中，试样深度应至少是预计锥入深度的120%。
如果试样皿的直径小于65mm，而预期针入度高于200，每个试验条件都要倒三个样品。
如果样品足够，浇注的样品要达到试样皿边缘。
7.1.3将试样皿松松的盖住以防灰尘落入。
在15℃-30℃的室温下，小的试样皿中样品冷却45min-1.5h，中等试样皿中的样品冷却1h-1.5h；较大的试样皿中样品冷却 1.5h-2.0h，冷却结束后将试样皿和平底玻璃皿仪器放入测试温度下的水浴中，水面应没过试样表面10mm以上。
在规定的试验温度下恒温，小试样皿恒温45min-1.5h，中等试样皿恒温1h-1.5h，更大的试样皿恒温1.5h-2.0h。
7.2试验步骤7.2.1调节针入度仪的水平，检查针连杆和导轨，确保上面没有水和其他杂质。
如果预测针入速度超过350应选择长针，否则用标准针。
先用合适的溶剂将针擦干净，再用干净的布擦干，然后将针插入针连杆中固定。
沥青检测试验(很详细)
拉伸速度为：5±0.25cm/min 准备工作
1.将拌好的隔离剂涂到侧模内侧表面和底板上，并安装好 2.将制备好的试样仔细自试模一端至另一端往返注入，最后
略高出试模，灌模过程中不得带进气泡 3.将试件在空气中冷却30min~40min，然后放入规定的温度
·当试样中有水分时：先在80℃左右的烘箱中烘至全部熔化， 然后在100℃以下可控温的砂浴、油锅、加热套上脱水至 无泡沫为止，时间不得超过30min,并用玻璃棒搅拌防止局 部过热，最后加热到软化点以上100℃（煤沥青50℃）
沥青试样准备方法
2.将加热好的试样过0.6mm的滤筛，不等冷却立即一次灌入 各项试验的模具中
2.灌模时应将试样徐徐从试模的一端灌入到另一端，来回灌 3.在试验温度下恒温后，刮模时应该从中间向两边刮，并且
尽量是一次性刮平，否则反复刮模试样温度会变化，无法 保证试样面在试验温度时和试模齐平 4.开始拉伸后，水温应始终保持在试验温度范围内，仪器不 得有振动，水面不得有晃动
沥青延度试验（GB/T4508-2010)
·粘稠沥青： 1.将制备好的试样（沥青的加入温度宜不高于估计软化点以 上100℃（石油沥青或聚合物改性沥青））小心贯入瓶中 约2/3处，在室温下冷却不少于1h后称量瓶+样质量 2.将比重瓶及瓶塞放到已经恒温的蒸馏水烧杯中，恒温至少 30min后，将瓶塞塞紧，擦干瓶塞及瓶外水分，称量瓶+试 样+水的合质量（m5），准确至3位小数
与平均值之差满足重复性误差要求，则取平均值的整数为 试验结果，若大于100cm，则试验结果记作“>100cm” ·若max或min与平均值之差不满足重复性误差要求，应重做
石油沥青运动粘度检测方法
石油沥青运动粘度检测方法1.适用范围1.1本方法适用于采用毛细管黏度计测定黏稠石油沥青、液体石油沥青及其蒸馏后残留物的运动黏度。
1.2非经注明，试验温度为135℃（黏稠石油沥青）及60℃（液体石油沥青）。
2.试验目的本方法适用于采用毛细管黏度计测定黏稠石油沥青、液体石油沥青及其蒸馏后残留物的运动黏度。
3.试验依据《公路工程沥青及沥青混合料试验规程》 JTG E20-2011/T 0619-20114.检验人员检验人员均为持证上岗人员。
5.试验设备毛细管黏度计、恒温水槽或油浴、温度计、烘箱、秒表、水流泵或橡皮球、硅油或闪点高于215℃的矿物油、三氯乙烯:化学纯、其他:洗液、蒸馏水等。
6.取样方法粘稠沥青或固体沥青不少于4kg；液体沥青不少于1L；沥青乳液不少于4L。
7.方法与步骤7.1准备工作7.1.1估计试样的黏度，根据试样流经毛细管规定体积的时间是否大于60s来选择黏度计的型号。
7.1.2将黏度计用三氯乙烯等溶剂洗涤干净。
如黏度计沾有油污，应用洗液、蒸馏水或无水乙醚等仔细洗涤。
洗涤后置温度105℃±5℃的烘箱中烘干，或用通过棉花过滤的热空气吹干，然后预热至要求的测定温度。
7.1.3将液体沥青在室温下充分搅拌30inin，注意勿带入空气形成气泡。
如液体沥青黏度过大可将试样置60℃±3℃的烘箱中，加热30min。
按本规程T0602准备黏稠沥青试样，均匀加热至试验温度±5℃后倾人一个小盛样器中，其容积不少于20mL，并用盖子盖好。
7.1.4调节恒温水槽或油浴的液面及温度，使温度保持在试验温度±0.1℃。
7.2试验步骤7.2.1将黏度计预热至试验温度后取出垂直倒置，使毛细管N通过橡皮管浸人沥青试样中。
在管L的管口接一橡皮球（或水流泵）吸气，使试样经毛细管N充满D球并充满至G处后，用夹子夹住N管上的橡皮管，取出N管并迅速揩干N管口外部所黏附试样, 并将黏度计倒转恢复到正常位置。
如何做好道路石油沥青常规性检测
施工技术与应用
如何做好道路石油沥青 常规性检测
杨 泽玲
昆明兴路公路工程质量检测有限公 司 ６ ５ ０ ０ ５ １
摘要 ： ２ ０ １ ３ 年９ — １ １ 月， 云南省交通运输厅工程质量监督局组织 了公路水运工程试验检测机构沥青试验 能力验证 ， 我公司参加 了
沥 青 针入 度 （ ２ ５ ％） 、 软化点、 延度（ ５ ℃） 、 弹性 恢 复（ ２ ５ ℃） 、 密度（ １ ５ ℃） 、 沥 青 薄 面老 化（ Ｔ Ｆ Ｏ Ｔ ） 质量 损 失 、 Ｔ Ｆ Ｏ Ｔ 后针 入度 比 、 Ｔ Ｆ Ｏ Ｔ 后 延 度（ ５ ℃） ， 三个 样 品 、 各８ 项参 数 试验 能力 验 证。我 公 司取得 仅 一样 品５ ℃延度 基本 符 合， 其 余参 数 均符 合 的较好 成 绩。结 合本 次 能力 比
应 避免 沥 青粘 附瓶 上 部瓶 壁 ， 此 操 作普 遍 反映 难 度 大 ， 可 平 同时监控温度。 一般在其它条件不变的情况下 ， 若温度高于规定值。 针人度测 沥 青 注人 比重 瓶 ， 熟练了， 方可避免沥青粘附瓶口或上部瓶壁。 ５ 、 称瓶 定值偏大 ， 相反则小。影响沥青针人度测定值的一个非常重要的步骤就是标 时用甘油等代替品练习 ， 瓶内壁的气泡可通过在水中轻摇瓶 ， 通过瓶盖气孔排出 ； ６ 、 用 准针与式样表面的接触情况 ， 未接触， 测值偏大 ， 接触过多 ， 测值偏小 ， 针尖恰 水沥青合重时， ｍｇ 的精密 电子 天平 称 量 ； ７ 、 同一 样 品可 增加 平行 试 验数 量 ， 如测 好 与 试样 表 面接触 瞬 间观 察 标准 针 的倒 影变 化 ， 需 在 平 时通 过 多次 调 节标 准 感 量 不 大于 ｌ ４ ＂ 瓶样 。 针升降杆练习积累经验 ， 同时 ， 设备应有一面小镜或聚光灯 ， 借以观察针尖与 ４ 式样 表 面接 触情 况 。
石油沥青如何检测
石油沥青如何检测石油沥青是由石油原油经过蒸馏等提炼出来的各种轻质油及润滑油以后的残留物，或再经过加工而得的产品。
它是一种有机胶凝料子，在常温下呈固体、半固体或粘性液体，颜色为褐色或黑褐色。
建筑上重要使用建筑石油沥青制成各种防水料子制品或现场直接使用。
一、石油沥青的性能1、石油沥青是憎水性料子，将近完全不溶于水，且自身构造致密，能紧密黏附于矿物料子表面，同时具有肯定的塑性，能够适应料子或构件得到变形，所以石油沥青具有良好的防水性。
2、石油沥青的黏滞性是反映沥青料子内部拦阻其相对流动的一种特性，以肯定黏度表示，是沥青性质的紧要指标之一、3、塑性是指石油沥青在外力作用下产生变形而不破坏，除掉外力后，则仍保持变形后得到形状的性质，是沥青性能的紧要指标之一、4、石油沥青中的沥青质含量较多时，在肯定程度上能够减小其温度敏感性。
沥青中含蜡量较多时，则会增大温度敏感度。
5、大气稳定性是指石油沥青在热、阳光、氧气和潮湿等因素的长期综合作用下防范老化的性能，即石油沥青随着时间的进展而流动性和塑性渐渐减小，硬脆性渐渐增大，直至脆裂的过程。
二、检测项目石油沥青的检测项目包含针入度、延度、软化点、溶解度、蒸发后质量变动、蒸发后25℃针入度比、闪点等等。
三、检测方法沥青的针入度以标准针在肯定的载荷、时间及温度条件下垂直穿入沥青试样的深度表示。
试样前应先小心加热样品，加热到使样品能够易于流动。
将试样倒入预先选好的试验皿中，并松松地盖住以防灰尘落入。
然后将试样按要求安装在试验机上，在规定时间内快速释放针连杆，使标准针自由下落穿入沥青试样中，到规定时间使标准针停止移动。
同一试样至少重复测定三次，做好数据记录。
（二）溶解度测定溶解度试验是指将样品溶解在三氯乙烯中，用玻璃纤维滤纸过滤，不溶物经洗涤，干燥和称重，计算出溶解度。
试验前按要求取得具有代表性的样品，将待测样品进行熔化脱水，直到样品溶解，并在室温下放置至少15min。
将预先准备好并已经恒重的古氏坩埚安装在吸滤瓶上，过滤澄清溶液。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
青岛东标检测服务有限公司
石油沥青测试
东标能源检测中心拥有日本、德国、美国等先进的检测设备，研发石油中金属分析和混油试验等多项专利和技术，形成了集油液分析、油液和磨损诊断等新技术。
007石油沥青是原油加工过程的一种产品，在常温下是黑色或黑褐色的粘稠的液体、半固体或固体，主要含有可溶于三氯乙烯的烃类及非烃类衍生物，其性质和组成随原油来源和生产方法的不同而变化。
石油沥青是原油蒸馏后的残渣，根据提炼程度的不同，在常温下成液体、半固体或固体。
石油沥青色黑而有光泽，具有较高的感温性。
主要检测范围
直馏沥青、溶剂脱油沥青、氧化沥青、调合沥青、乳化沥青、改性沥青等；
液体沥青、固体沥青、稀释液、乳化液、改性体等；
道路沥青、建筑沥青、防水防潮沥青、以用途或功能命名的各种专用沥青等。
石油沥青的分类
按用途分：道路石油沥青；建筑石油沥青；防水防潮石油沥青。
按生产方法分：直馏沥青、溶剂脱油沥青、氧化沥青、调合沥青、乳化沥青、改性沥青等。
按外观形态分：液体沥青、固体沥青、稀释液、乳化液、改性体等。
技术标准
道路石油沥青、建筑石油沥青和防水防潮石油沥青都是按针入度指标来划分牌号的。
在同一品种石油沥青材料中，牌号愈小，沥青愈硬；牌号愈大，沥青愈软，同时随着牌号增加，沥青的粘性减小（针入度增加），塑性增加（延度增大），而温度敏感性增大（软化点降低）。
组分及性能
沥青的化学组成复杂，对组成进行分析很困难，且其化学组成也不能反映出沥青性质的差异，所以一般不作沥青的化学分析。
通常从使用角度出发，将沥青中按化学成分和物理力学性质相近的成分划分为若干个组，这些组就称为“组分”。
石油沥青的组分及其主要物性如下：油分、树脂、地沥青质。
油分
油分为淡黄色至红褐色的油状液体，其分子量为100～500,密度为0.71～1.00g/cm^3，能溶于大多数有机溶剂，但不溶于酒精。
在石油沥青中，油分的含量为40%～60%。
油分赋予沥青以流动性。
树脂
树脂又称脂胶，为黄色至黑褐色半固体粘稠物质，分子量600～1000,密度为1.0～1.1g/cm^3。
沥青脂胶中绝大部分属于中性树脂。
中性树脂能溶于三氯甲烷、汽油和苯等有机溶剂，但在酒精和丙酮中难溶解或溶解度很低。
中性树脂含量增加，石油沥青的 延度和粘结力等性能愈好。
在石油沥青中，树脂的含量为15%～30%，它使石油沥青具有良好的塑性和粘结性。
地沥青质
地沥青质为深褐色至黑色固态无定性的超细颗粒固体粉末，分子量为2000～6000,密度大于1.0g/cm^3，不溶于汽油，但能溶于二硫化碳和四氯化碳中。
地沥青质是决定石油沥青温度敏感性和黏性的重要组分。
沥青中地沥青质含量在10%～30%之间，其含量愈多，则软化点愈高，黏性越大，也愈硬脆。
石油沥青中还含2%～3%的沥青碳和似碳物（黑色固体粉末），是石油沥青中分子量最大的，它会降低石油沥青的粘结力。
石油沥青中还含有蜡，它会降低石油沥青的粘结性和塑性。
同时对温度特别敏感（即温度稳定性差）。
石油沥青产品标准的分级
石油沥青针入度分级
针入度的标准试验方法
a)25℃的温度基本反映了沥青路面常用的温度,因此用25℃的针入度(反映了沥青的粘度)比用60℃粘度更能反映沥青的使用性能;
b)沥青针入度测试方法简单,仪器造价低,操作方便,方法比较完善;
c)通过测定不同温度下的针入度,可以确定沥青的感温性。
但按针入度分级存在以下缺点:
a)针入度试验是经验性试验,不能像粘度那样能够直接体现沥青本身的稠度;
b)试验过程中剪切速率很高,在非牛顿流体状态下,沥青的粘度与剪切速率有关,沥青的针入度不同,在测定过程中剪切速率也不同;
c)在25℃具有同样性能的沥青,在高温或低温下可能存在较大的差别,没有反映沥青在不同使用温度区间内的性能。
通过这些规格指标,难以确定与石料拌和时的温度和路面压实温度。
我国现行石油沥青产品标准和方法标准
标准名称现行标准代号参照标准产品标准
建筑石油沥青GB494—1998A STMD312
重交通道路石油沥青GB/T15180—2000JISK2207
电缆沥青SH001—1990
防水防潮沥青SH002—1990
管道防腐沥青SH098—1991
绝缘胶SH0419—1992
橡胶沥青SH0420—1992
电池封口剂SH0421—1992
道路石油沥青SH0522—1992
油漆石油沥青SH0523—1992
绝缘石油沥青SH/T0418—1994
方法标准
石油沥青软化点测定法GB/T4507—1999ASTMD36
石油沥青延度测定法GB/T4508—1999ASTMD113
石油沥青针入度测定法GB/T4509—1998ASTMD5
石油沥青脆点测定法GB/T4510—1984IP80/53
石油沥青薄膜烘箱试验方法GB/T5304—2001ASTMD1754
石油沥青比重和密度测定法GB/T8928—1988ASTMD70
石油沥青取样法GB/T11147—1989ASTMD140
石油沥青溶解度测定法GB/T11148—1989ASTMD2042
石油沥青蒸发损失测定法GB/T11964—1989JISK2207
乳化沥青恩氏粘度测定法SH/T009911—1991JISK2208
乳化沥青筛上剩余量测定法SH/T009912—1991JISK2208
乳化沥青颗粒电荷试验法SH/T009913—1991ASTMD244
乳化沥青蒸发残留物测定法SH/T009914—1991JISK2208
乳化沥青储存稳定度测定法SH/T009915—1991JISK2208
乳化沥青水泥拌和性测定法SH/T009916—1991JISK2208
乳化沥青附着度试验法SH/T009917—1991JISK2208
乳化沥青冷冻安定性试验法SH/T009918—1991JISK2208
乳化沥青粗(密)粒度骨料拌和试验法SH/T009919—1991JISK2208
石油沥青灰分测定法SH/T0422—2000ASTMD2415绝缘胶检验法SH/T0423—1992JISK2207
石油沥青垂度测定法SH/T0424—1992JISK2207
石油沥青蜡含量测定法SH/T0425—1992
石油沥青组分测定法SH/T0509—1992JPI—5S—22石油沥青粘度测定法(真空毛细管粘度计法)SH/T0557—1993ASTMD2171石油沥青冻裂点测定法SH/T0600—1994
石油沥青运动粘度测定法(毛细管粘度计法)SH/T0654—1997ASTMD2170
石油沥青的性能分级
BTDC图比较综合的反映了沥青的高温性能,但由于所使用的试验方法对反映沥青本身性能上的局限性,不能反映沥青在路面使用过程中在荷载作用下的力学特性,特别是改性沥青的出现对沥青的评价方法提出了新的挑战,因此,美国战略公路研究计划自1987年开始,经5a 的研究工作,开发了以性能分级的标准体系(PG级)。
这一标准体系只保留了传统的安全指标闪点和施工指标135℃粘度,其它全部采用了流变性能指标,更确切的反映了沥青的粘弹特性和沥青在路用环境下的受力情况。
东标能源检测中心主要从事化工品、油品等石油化工产品的检测技术服务，主要根据国内外被广泛接受的标准进行测试分析，如：GB、ASTM、TP、ISO、UOP、JIS、EN等，本中心依据强大的技术实力，可以根据客户的特殊要求帮助开发新的检测方法并进行相关的研究分析。
