建筑节能玻璃参数解读
整理ppt
18
(3) 干燥剂的选择； 3A分子筛 小直径，灌充完全
整理ppt
19
中空玻璃专用干燥剂-3A分子筛
分子 筛结 构示 意
只吸收水，不吸收氧气和氮气玻璃变形小
整理ppt
20
项目
水 3A 氧气 氮气 4A
孔径或半径
（Å,10-10m） 2.76 3
3.46 3.64
4
表1：3A，4A分子筛孔径与水，氧气，氮气分子半径的比较

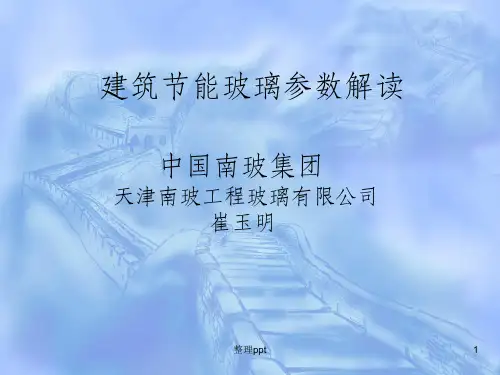

建筑节能玻璃参数解读
中国南玻集团
天津南玻工程玻璃有限公司 崔玉明
整理ppt
1
目录
1、LOW-E玻璃的辐射率—E值 2、玻璃的热工参数及其影响 3、影响中空玻璃密封性的几个因素
整理ppt
2
1、LOW-E玻璃的辐射率—E值
热能传输的三种状态： 传导，对流，辐射 材料的辐射能力E：Emissivity LOW-E即低辐射
整理ppt
5
镀膜辐射率的测量
辐射率测量仪
整理ppt
6
面电阻测量
Ε=0.0129 R-6.7×10-5R2 估算：E=0.013R
整理ppt
7
2、玻璃热工参数及影响
▪ 传热系数U值（或称K值）
▪ 定义：稳态条件下，围护结构两侧空气温差 为1 ℃，1h内通过1m2面积传递的热量。
▪ 单位：W/M2.K
整理ppt
21
(5) 玻璃的清洗； (6) 工艺及工人的加工质量。
整理ppt
22
谢谢大家！
整理ppt
23
整理ppt
3
相关定义及标准要求
▪ 学术上：辐射率E ≤ 0.15 低辐射物体
▪ GB T18915.2-2002 [镀膜玻璃第2部分 低辐 射镀膜玻璃] 规定：
《玻璃的遮阳系数》课件
《玻璃的遮阳系数》PPT 课件
欢迎大家来到《玻璃的遮阳系数》PPT课件。今天我们将探讨玻璃的遮阳性 能，了解不同玻璃材质的特点和优缺点，并分享一些实用的选择和保养技巧。
玻璃的遮阳系数是什么？
遮阳系数反映了玻璃材料对太阳辐射的阻挡程度。它衡量了玻璃对紫外线、 可见光和红外线的吸收和反射能力，为建筑物提供舒适的室内环境。
结论
通过选择合适的玻璃遮阳，可 以有效改善建筑的舒适度，提 升室内环境质量。
保养技巧
了解正确的清洁和保养方法， 可以延长玻璃遮阳的使用寿命。
玻璃的分类和特点
普通玻璃
透明，常用于室内分隔，但遮阳性能较差。
Low-E玻璃
具有优秀的隔热性能，可有效遮挡紫外线和 红外线。
夹胶玻璃
具有一定的隔热和遮阳效果，能减少紫外线 的穿透。
智能调光玻璃
能通过控制电流来调节光线的透过程度，实 现智能遮阳。
如何选择合适的玻璃遮阳
建筑风格
考虑建筑的风格和色调，选 择与之相配的玻璃。
普通玻璃遮阳性能较差、高性能玻璃价格 较高。
如何正确清洁和保养玻璃遮阳
1
准备清洁工具
温水、中性洗涤剂和柔软的清洁布。
2
轻柔清洁
用湿布轻轻擦拭玻璃表面，不要用硬物刮擦。
3
定期保养
定期检查玻璃的损坏情况，及时维修或更换。
案例分享与结论
案例分享
我们将分享一些玻璃遮阳在建 筑中的成功案例，并分析其效 果和优点。
环保性能
关注玻璃的隔热性能和节能 指标，选择能满足需求的环 保型玻璃。
个人偏好
考虑个人喜好和需求，比如 透光度、防紫外线能力等。
不同玻璃材质的遮阳系数比较
玻璃材质 普通玻璃 夹胶玻璃 Low-E玻璃 智能调光玻璃
欢迎大家来到《玻璃的遮阳系数》PPT课件。今天我们将探讨玻璃的遮阳性 能，了解不同玻璃材质的特点和优缺点，并分享一些实用的选择和保养技巧。
玻璃的遮阳系数是什么？
遮阳系数反映了玻璃材料对太阳辐射的阻挡程度。它衡量了玻璃对紫外线、 可见光和红外线的吸收和反射能力，为建筑物提供舒适的室内环境。
结论
通过选择合适的玻璃遮阳，可 以有效改善建筑的舒适度，提 升室内环境质量。
保养技巧
了解正确的清洁和保养方法， 可以延长玻璃遮阳的使用寿命。
玻璃的分类和特点
普通玻璃
透明，常用于室内分隔，但遮阳性能较差。
Low-E玻璃
具有优秀的隔热性能，可有效遮挡紫外线和 红外线。
夹胶玻璃
具有一定的隔热和遮阳效果，能减少紫外线 的穿透。
智能调光玻璃
能通过控制电流来调节光线的透过程度，实 现智能遮阳。
如何选择合适的玻璃遮阳
建筑风格
考虑建筑的风格和色调，选 择与之相配的玻璃。
普通玻璃遮阳性能较差、高性能玻璃价格 较高。
如何正确清洁和保养玻璃遮阳
1
准备清洁工具
温水、中性洗涤剂和柔软的清洁布。
2
轻柔清洁
用湿布轻轻擦拭玻璃表面，不要用硬物刮擦。
3
定期保养
定期检查玻璃的损坏情况，及时维修或更换。
案例分享与结论
案例分享
我们将分享一些玻璃遮阳在建 筑中的成功案例，并分析其效 果和优点。
环保性能
关注玻璃的隔热性能和节能 指标，选择能满足需求的环 保型玻璃。
个人偏好
考虑个人喜好和需求，比如 透光度、防紫外线能力等。
不同玻璃材质的遮阳系数比较
玻璃材质 普通玻璃 夹胶玻璃 Low-E玻璃 智能调光玻璃

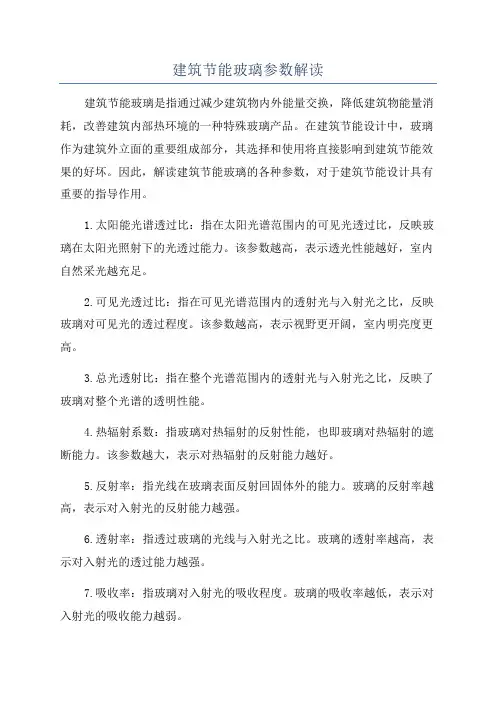

建筑节能玻璃参数解读
