结构力学11.4 结构的原始刚度矩阵
2002级土木结构力学(下)试题-补考

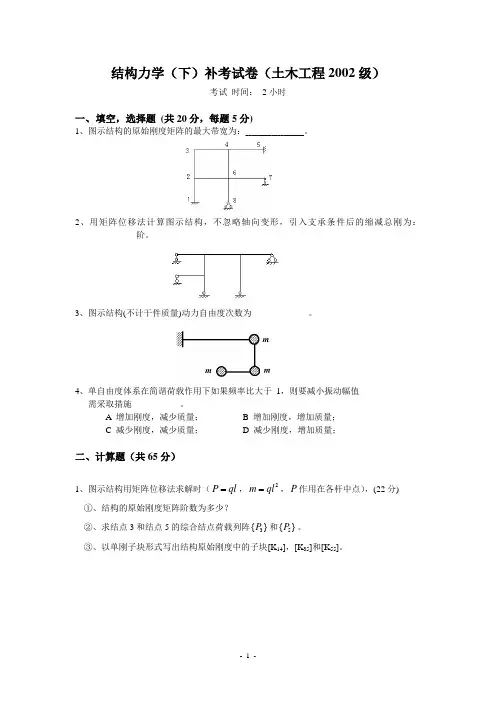

结构力学(下)补考试卷(土木工程2002级)考试 时间: 2小时一、 填空,选择题 (共20分,每题5分)1、图示结构的原始刚度矩阵的最大带宽为:____________________。
2、用矩阵位移法计算图示结构,不忽略轴向变形,引入支承条件后的缩减总刚为:______________阶。
3、图示结构(不计干件质量)动力自由度次数为_____________。
4、单自由度体系在简谐荷载作用下如果频率比大于 1,则要减小振动幅值 需采取措施___________。
A 增加刚度,减少质量;B 增加刚度,增加质量;C 减少刚度,减少质量;D 减少刚度,增加质量;二、计算题(共65分)1、图示结构用矩阵位移法求解时(P ql =,2m ql =,P 作用在各杆中点),(22分) ①、结构的原始刚度矩阵阶数为多少?②、求结点3和结点5的综合结点荷载列阵3{}P 和5{}P 。
③、以单刚子块形式写出结构原始刚度中的子块[K 14],[K 35]和[K 55]。
2、求图示结构的自振频率。
各杆EI 均为无穷大,弹性支座刚度系数为k 。
(12分)3、求图示结构的自振频率和主振型,并作出振型图,各杆 EI =常数,不计阻尼和刚架的自重。
(16分)两自由度结构自由振动振幅方程为: 2111112222211122221()01()0m A m A m A m A δδωδδω⎧-+=⎪⎨+-=⎪⎩4、图示结构,不计阻尼影响, 0()sin p F t F t θ= ,θ=解决下列问题:(15分) ① 求自振频率ω ;② 求动力放大系数μD ③ 求质点m 的最大位移。
三、根据电算结果作图(共15分)某超静定刚架结构,结构离散情况如下图所示,已利用PF程序求出计算结果,根据计算结果作出其剪力图。
(各单元始端i<末端j;E,I取为常数1,A取为13e)电算结果:The Results of CalculationThe Terminal Forcesmember N(st) Q(st) M(st) N(en) Q(en) M(en)1 -13.214 11.041 15.795 13.214 -1.041 8.3712 -1.041 -13.214 -8.371 1.041 -6.786 -4.4833 -6.786 -1.041 -5.517 6.786 1.041 1.351( NA= 51 )( NW= 250 )。
矩阵位移法中,结构的原始刚度方程
矩阵位移法是结构分析中常用的一种方法,它通过将结构刚度矩阵和位移向量进行相乘,来求解结构的位移。
在矩阵位移法中,结构的原始刚度方程是一个关键的内容,它描述了结构在外部荷载作用下的位移响应。
一、什么是矩阵位移法矩阵位移法是一种基于矩阵运算的结构分析方法。
它通过建立结构的刚度矩阵和荷载矩阵,将结构的位移表示为荷载、边界条件和材料性质的函数,然后利用矩阵运算的方法求解结构的位移响应。
矩阵位移法的优点是可以较为准确地分析复杂结构的位移响应,适用范围广泛。
二、结构的原始刚度方程在矩阵位移法中,结构的原始刚度方程是描述结构在受到外部荷载作用下的位移响应的重要方程。
它通常表示为Ku=f,其中K是结构的刚度矩阵,u是结构的位移向量,f是结构受到的外部荷载。
结构的刚度矩阵K可以根据结构的几何形状、材料性质和边界条件进行求解。
它包含了结构的刚度信息,可以反映出结构在受到荷载作用时的变形特性。
结构的位移向量u是结构的位移表示,它包含了结构在各个节点的位移信息。
结构受到的外部荷载f可以根据结构所受到的力的大小和作用位置进行求解。
三、矩阵位移法的求解步骤在使用矩阵位移法求解结构的位移响应时,一般可以按照以下步骤进行:1.建立结构的刚度矩阵和荷载矩阵需要根据结构的几何形状、材料性质和边界条件建立结构的刚度矩阵K和荷载矩阵f。
在建立刚度矩阵和荷载矩阵时,需要考虑结构的整体刚度特性和外部荷载的作用情况,确保建立的矩阵能够准确地描述结构的位移响应。
2.确定结构的边界条件和荷载接下来,需要确定结构的边界条件和受到的外部荷载。
结构的边界条件包括固定节点的位移约束和受固定支撑等信息,外部荷载包括施加在结构上的力和力矩等。
3.求解结构的位移响应利用已建立的刚度矩阵和荷载矩阵,结合结构的边界条件和受到的外部荷载,可以通过矩阵运算的方法求解结构的位移响应。
具体的求解方法包括直接求解、迭代法和分解法等,根据实际情况选择合适的方法进行求解。
4.分析结构的位移响应根据求解得到的结构位移向量u,可以分析结构在受到外部荷载作用时的位移响应情况。
结构力学A在线作业和离线作业答案
结构力学A第1次作业(注意:若有主观题目,请按照题目,离线完成,完成后纸质上交学习中心,记录成绩。
在线只需提交客观题答案。
)本次作业是本门课程本学期的第1次作业,注释如下:一、单项选择题(只有一个选项正确,共10道小题)1. 力法典型方程的物理意义是:(A) 结构的平衡条件;(B) 结点的平衡条件;(C) 结构的变形协调条件;(D) 结构的平衡条件及变形协调条件。
正确答案:C解答参考:2.图示连续梁用力法求解时, 最简便的基本结构是:(A) 拆去B、C两支座;(B) 将A支座改为固定铰支座,拆去B支座;(C) 将A支座改为滑动支座,拆去B支座;(D) 将A支座改为固定铰支座,B处改为完全铰。
正确答案:D解答参考:3. 在图示结构中,若减小拉杆的刚度EA,则梁内D截面弯矩如何?(A) 不变(B) 增大(C) 减小(D) 大于正确答案:B解答参考:4.图A~D所示结构均可作为图示连续梁的力法基本结构,使得力法计算最为简便的基本结构是:(A)(B)(C)(D)正确答案:C解答参考:5. 图示各结构在图示荷载作用下,不计轴向变形影响,产生弯矩的是(A)(B)(C)(D)正确答案:B解答参考:6.位移法的基本未知数是:(A) 结构上任一截面的角位移和线位移;>(B) 结构上所有截面的角位移和线位移;(C) 结构上所有结点的角位移和线位移;(D) 结构上所有结点的独立角位移和独立线位移。
正确答案:D解答参考:7. 位移法典型方程中的系数表示的是基本结构在(A)第i个结点位移产生的第j个附加约束中的反力(矩);(B)第j个结点位移等于单位位移时,产生的第j个附加约束中的反力(矩);(C) 第j个结点位移产生的第i个附加约束中的反力(矩)。
(D) 第j个结点位移产生的第j个附加约束中的反力(矩)。
正确答案:C解答参考:8.欲使图示结点A的转角=0,应在结点A施加的力偶M =(A) 5i(B) -5i(C) C.(D)正确答案:D解答参考:9.位移法的适用范围:(A) 不能解静定结构;(B) 只能解超静定结构;(C) 只能解平面刚架;(D) 可解任意结构。
结构的原始刚度矩阵
结构的原始刚度矩阵结构的原始刚度矩阵是描述结构刚度特性的重要工具,它是一种用于表示结构中杆件或单元的刚度关系的矩阵形式。
通过原始刚度矩阵,我们可以计算结构的整体刚度矩阵,进而分析和计算结构的位移、应力和应变等力学性能。
一、原始刚度矩阵的定义原始刚度矩阵是指在结构的局部坐标系下,描述单个杆件或单元刚度关系的矩阵。
它是由结构的几何形状、材料性质和截面特性等因素决定的。
在结构的分析和计算中,我们可以通过将各个单元的原始刚度矩阵组合起来,得到整个结构的总刚度矩阵。
这样,我们就可以利用刚度矩阵进行结构的力学性能分析和计算。
二、原始刚度矩阵的计算原始刚度矩阵的计算需要考虑结构的几何形状、材料性质和截面特性等因素。
对于简单的结构单元,如梁单元、柱单元等,其原始刚度矩阵可以通过解析公式或数值计算方法得到。
而对于复杂的结构单元,如板单元、壳单元等,其原始刚度矩阵则需要通过有限元法等数值方法进行计算。
在计算原始刚度矩阵时,需要考虑结构的各向异性和非线性特性。
对于各向同性结构单元,其刚度矩阵通常是对称正定的。
而对于各向异性结构单元,其刚度矩阵则可能是非对称的。
此外,在计算原始刚度矩阵时,还需要考虑结构的边界条件和约束条件等因素,以保证计算结果的准确性和可靠性。
三、原始刚度矩阵的应用原始刚度矩阵在结构力学领域有着广泛的应用。
通过原始刚度矩阵,我们可以计算结构的整体刚度矩阵,并根据位移边界条件和载荷条件等信息,求解结构的位移、应力和应变等力学性能。
此外,原始刚度矩阵还可以用于结构的优化设计和参数敏感性分析等工作。
通过对原始刚度矩阵的计算和分析,我们可以更好地理解和评估结构的刚度特性,为结构的设计和分析提供科学依据。
总结:结构的原始刚度矩阵是描述结构刚度特性的重要工具,通过它我们可以计算结构的整体刚度矩阵,进而分析和计算结构的力学性能。
原始刚度矩阵的计算需要考虑结构的几何形状、材料性质和截面特性等因素,可以通过解析公式或数值计算方法得到。
结构力学笔记

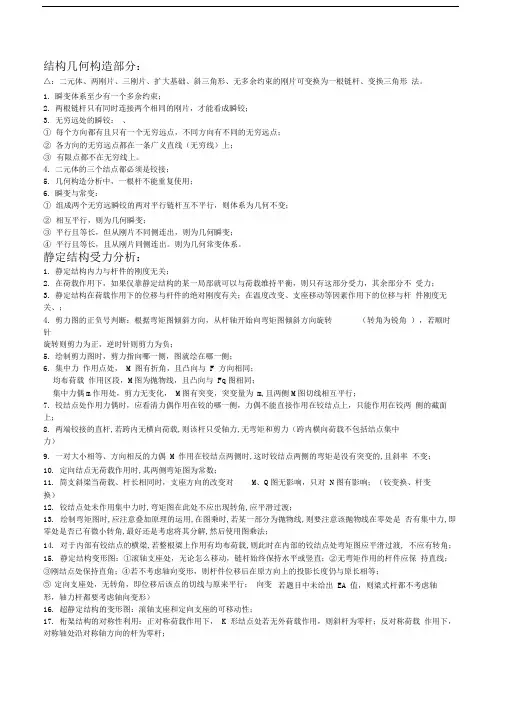

结构几何构造部分:△:二元体、两刚片、三刚片、扩大基础、斜三角形、无多余约束的刚片可变换为一根链杆、变换三角形法。
