冰蓄冷制冷循环原理与装置

冰蓄冷制冷循环原理与装置

冰蓄冷制冷循环原理与装置
1.原理
冰蓄冷制冷循环利用冰的相变过程来实现制冷。

当电力供应充足时,制冷机通过压缩工质循环系统将热量从室内环境转移到室外环境,实现空调供冷效果。

同时,利用低负荷时段的廉价电力将额外的热量用于冷却储存设备,将水冷却至冰点以下形成冰块。

在高峰时段,制冷机暂停工作,系统利用储存的冷量通过冰块将室内温度降低至所需温度。

冰块通过冰水回路,通过换热器与室内热量进行热交换,将室内热源吸热,使冰块熔化,同时将室内温度降低。

通过此种方式,无需一直运行制冷机,从而降低了耗电量和维护成本。

2.装置
冷媒循环部分由制冷机组、蒸发器、冷凝器、膨胀阀等组成。

制冷机通过压缩工质循环系统将热量从室内环境转移到室外环境。

冷媒在蒸发器内吸收室内热量,变成气体,然后经过压缩,冷媒变成高温高压气体,释放热量到外界环境,然后通过膨胀阀,减压成低温低压气体,进入蒸发器循环。

蓄冷设备主要由冰蓄冷装置和换热器组成。

冰蓄冷装置包括冷水槽、冰块贮存器、冷却器等。

当低负荷时段的廉价电力供应充足时,制冷机将热量用于冷却储存设备,将水冷却至冰点以下形成冰块。

冷却水通过换热器与室内热量进行热交换,使冰块熔化,进行供冷。

总之,冰蓄冷制冷循环原理与装置通过充分利用低峰时段的廉价电力储存冷量,并在高峰时段供冷,从而实现了能源利用的最优化。

这种制冷方式不仅节约能源、降低耗电量,还能有效控制冷负荷,且具有较高的性
价比。

随着能源和环保问题的日益凸显,冰蓄冷制冷循环系统将成为重要的可持续发展解决方案之一。

冰蓄冷自动控制系统设备及功能说明

冰蓄冷自动控制系统设备及功能说明

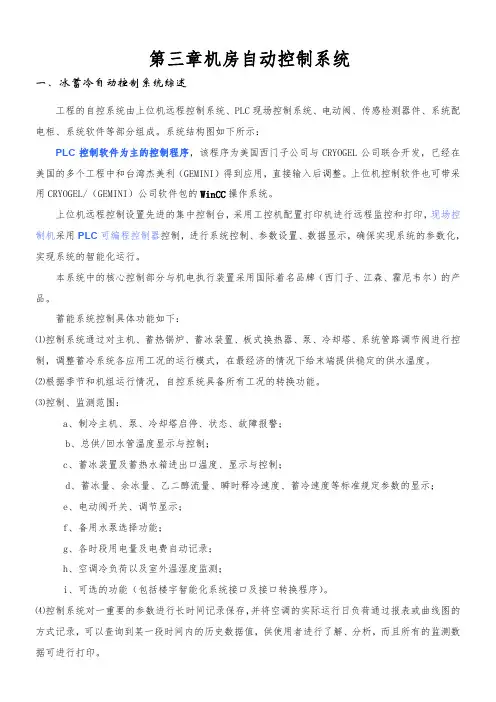

第三章机房自动控制系统一、冰蓄冷自动控制系统综述工程的自控系统由上位机远程控制系统、PLC现场控制系统、电动阀、传感检测器件、系统配电柜、系统软件等部分组成。

系统结构图如下所示:PLC控制软件为主的控制程序,该程序为美国西门子公司与CRYOGEL公司联合开发,已经在美国的多个工程中和台湾杰美利(GEMINI)得到应用,直接输入后调整。

上位机控制软件也可带采用CRYOGEL/(GEMINI)公司软件包的WinCC操作系统。

上位机远程控制设置先进的集中控制台,采用工控机配置打印机进行远程监控和打印,现场控制机采用PLC可编程控制器控制,进行系统控制、参数设置、数据显示,确保实现系统的参数化,实现系统的智能化运行。

品。

蓄能系统控制具体功能如下:c、蓄冰装置及蓄热水箱进出口温度、显示与控制;d、蓄冰量、余冰量、乙二醇流量、瞬时释冷速度、蓄冷速度等标准规定参数的显示;e、电动阀开关、调节显示;f、备用水泵选择功能;g、各时段用电量及电费自动记录;h、空调冷负荷以及室外温湿度监测;i、可选的功能(包括楼宇智能化系统接口及接口转换程序)。

⑷控制系统对一重要的参数进行长时间记录保存,并将空调的实际运行日负荷通过报表或曲线图的方式记录,可以查询到某一段时间内的历史数据值,供使用者进行了解、分析,而且所有的监测数据可进行打印。

⑸控制系统配置灵活的手动/自动转换功能。

现场控制柜可手动控制所有设备的启停。

⑹可根据负荷变化情况调整运行策略,进行系统的优化控制,最大限度发挥蓄冷系统转移高峰负荷的能力,以最大限度节省运行费用。

⑺具备无人值守功能、节假日特别控制功能。

⑻系统可通过电话线或局域网络,对本工程的蓄冷、蓄热与生活热水系统进行远程监控(可选的功能)。

二、蓄冷系统运转模式蓄冷系统按空调供回水温度7℃/12℃设计,可以通过不同阀门的开、关或调节来实现以下4种不同的运行模式:A、B、常规主机供冷+双工况主机+C、D、融冰单独供冷模式1通过低温的乙二醇溶液使蓄冰槽内的冰球蓄制冷主机的效率有相应的降低,乙二醇溶液仅在双工况主机双工况主机的出口温度逐步降低。

冰蓄冷技术典型应用

冰蓄冷技术典型应用

一项冰蓄冷技术空调的典型应用冰蓄冷技术宜在有中央空调系统的办公、商业及高档住宅中采用。

电力冰蓄冷装置基本上就是在原有中央空调系统中增加一套蓄冷储冰槽,制冰机组在用电低谷时段将电能转为为冷能,并将冷能通过冷媒循环储存在储冰槽中,待到需要调节温度时将所储存的冷能再通过空调系统释放出来,此时关闭制冷机组,从而减少高峰用电量。

华南城1号广场,总建筑面积50万平米,空调面积近40万平米。

由110KV林锦店变电站Ⅲ华南线和Ⅳ华南线10KV 双电源供电,受电点为华南城1号广场的1#中心配和2#中心配。

1#中心配受电变压器8台,分别为2台800KVA和6台1600KVA,共计11200KVA; 2#中心配受电变压器12台,分别为2台800KVA和10台1600KVA,共计17600KVA;1号广场蓄冰空调系统的蓄冷设备由380V电源供电,蓄冷专用电变压器为4台1600KVA,共计6400KVA。

二、冰蓄冷技术简介及1号广场冰蓄冷设备情况(一)冰蓄冷技术简介冰蓄冷空调系统本身并不节能,但它起到了电力移峰填谷的作用,一般来说它对用电客户和电力供应生产带来的效益如下:1.对用电客户的效益:降低整个建筑变压器装机容量约10%;降低末端的供回水温差,减少末端泵循环能耗;依靠峰谷电价差,降低运行成本15%-30%;电源中断时,利用冰蓄冷以及水泵所需要的电力可继续供冷。

2.对电力供应的效益:移峰填谷有益于电网供电平衡,可降低输、配电损失;充分利用移峰电力,提高发电的热效率;减少新电厂建设需求。

(二)1号广场冰蓄冷设备情况冰蓄冷系统主要由双工况冷水机组、蓄冰装置、板式换热器、水泵(板换冷冻泵、冷却泵、乙二醇泵)、冷却塔组成,其中双工况冷水机组、水泵以及冷塔风扇是系统中主要用电设备。

1号广场冰蓄冷系统用电设备分2014年和2015年两期投入,设备构成及用电容量情况如下:冰蓄冷系统主要用电设备构成1号广场冰蓄冷系统2014年投入设备负荷容量序号类别单机容量数量小计kW 台kW1 双工况冷水机组780 4 31202 基载冷水机组396 1 3963 乙二醇泵1324 5284 冷却水泵90 4 3605 板换负载泵110 5 5506 基载冷冻泵45 1 457 基载冷却泵55 1 558 冷却塔风扇电机11 18 198小计- - - 52521号广场冰蓄冷系统2015年最终投入设备负荷容量序号类别单机容量数量小计kW 台kW1 双工况冷水机组780 5 39002 基载冷水机组396 2 7923 乙二醇泵132 5 6604 冷却水泵905 4505 板换负载泵1106 6606 基载冷冻泵45 1 457 基载冷却泵55 1 558 冷却塔风扇电机11 18 198小计- - - 6760三、冰蓄冷用电和常规系统用电负荷对比分析(一)1号广场冰蓄冷系统与常规系统负荷容量对比1号广场冰蓄冷系统设计负荷为6760KW,若按常规空调制冷系统设计各设备功率为10330KW,冰蓄冷比常规制冷系统的用电负荷减少了35%。

蓄冷冰水箱设备工艺原理

蓄冷冰水箱设备工艺原理

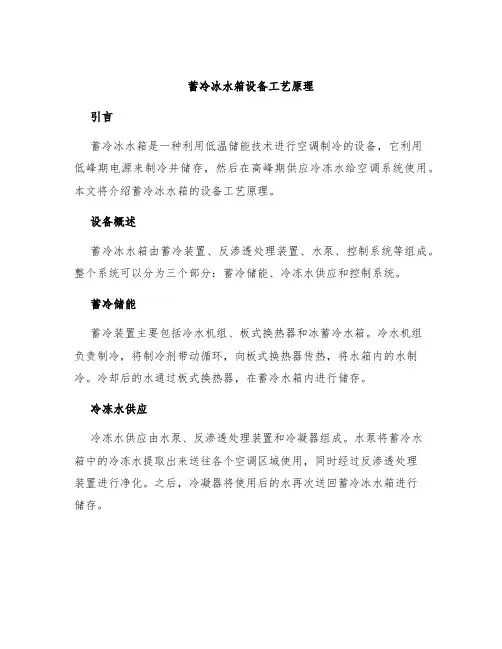

蓄冷冰水箱设备工艺原理引言蓄冷冰水箱是一种利用低温储能技术进行空调制冷的设备,它利用低峰期电源来制冷并储存,然后在高峰期供应冷冻水给空调系统使用。

本文将介绍蓄冷冰水箱的设备工艺原理。

设备概述蓄冷冰水箱由蓄冷装置、反渗透处理装置、水泵、控制系统等组成。

整个系统可以分为三个部分:蓄冷储能、冷冻水供应和控制系统。

蓄冷储能蓄冷装置主要包括冷水机组、板式换热器和冰蓄冷水箱。

冷水机组负责制冷,将制冷剂带动循环,向板式换热器传热,将水箱内的水制冷。

冷却后的水通过板式换热器,在蓄冷水箱内进行储存。

冷冻水供应冷冻水供应由水泵、反渗透处理装置和冷凝器组成。

水泵将蓄冷水箱中的冷冻水提取出来送往各个空调区域使用,同时经过反渗透处理装置进行净化。

之后,冷凝器将使用后的水再次送回蓄冷冰水箱进行储存。

控制系统控制系统主要负责整个设备的自动化控制和运行管理,包括自动调节储存温度、供水温度、水流量、湿度等参数。

此外,控制系统还可以通过网络连接实现对整个设备的远程监控与管理。

工艺原理蓄冷储能在低峰期,冷水机组开始工作,水泵将水送入板式换热器。

通常板式换热器采用倒置式的板式换热器,它能够更好地控制水的流速以及传热效率,从而保证制冷剂和水的传热时的高效性和稳定性。

通过板式换热器与冷水机组进行传热,将水箱内的水制冷,储存于冰蓄冷水箱内。

冷冻水供应在高峰期,水泵开始供应冷冻水给各个空调区域使用。

此时,反渗透处理装置发挥作用,它负责净化蓄冷水箱中的冷冻水,以避免水质不良引起空调系统故障。

经过反渗透处理装置净化过后的冷冻水,被送抵各个空调区域使用,起到空调降温的作用。

使用后的冷冻水流入冷凝器,再次被送回蓄冷冰水箱进行储存。

控制系统蓄冷冰水箱的控制系统可以进行自动化控制和运行管理。

通过设定储存温度,供水温度,水流量,湿度等参数,实现设备的有效监控与管理。

其中,网络连接技术可以实现设备的远程监控与管理,方便设备运维管理。

优缺点蓄冷冰水箱在空调节能降耗方面有显著的优点,能够将使用周期低或未使用的电源能量转化为冷媒能量进行储存,并在高峰期进行供应,延缓市电高峰期的出现,同时确保空调系统稳定运行。

冰蓄冷空调系统介绍

冰蓄冷空调系统介绍

冰蓄冷空调系统介绍冰蓄冷空调系统是一种利用冰的相变潜热进行冷量的储存和释放的空调系统。

在制冷模式下,系统将制冷剂通过制冷剂循环管路输送到蓄冷设备中,通过制冷剂与蓄冷材料之间的热交换将蓄冷材料冷却成冰,以储存冷量。

在需要制冷时,通过制冷剂循环管路将制冷剂输送到空调系统中,利用蓄冷材料的储存的冷量来满足空调系统的制冷需求。

冰蓄冷空调系统具有以下优点:1、节能:利用蓄冷设备储存冷量,可以在夜间电力低谷时段进行制冷,减少白天高峰时段的制冷负荷,从而降低电力消耗。

2、环保:由于减少了白天高峰时段的制冷负荷,可以减少电网的负荷,降低碳排放。

3、舒适度高:冰蓄冷空调系统可以提供更稳定的室内温度和湿度,避免了因频繁开启空调而引起的温度波动,提高了居住的舒适度。

4、降低初期投资:由于冰蓄冷空调系统可以在夜间电力低谷时段进行制冷,因此可以延长空调主机的使用寿命,从而降低初期投资。

5、提高电力系统的稳定性:冰蓄冷空调系统可以在电网出现故障时继续提供制冷服务,提高了电力系统的稳定性。

冰蓄冷空调系统是一种高效、环保、舒适的空调系统,具有广泛的应用前景。

冰蓄冷低温送风空调系统技术经济性分析随着全球能源价格的上涨和环保意识的提高,高效、节能、环保的空调系统日益受到人们的。

冰蓄冷低温送风空调系统作为一种先进的空调技术,在许多方面都具有显著的优势。

本文将对该系统的技术经济性进行分析。

一、冰蓄冷低温送风空调系统概述冰蓄冷低温送风空调系统是一种以冰水为冷源,利用蓄冷技术在非高峰负荷时段储存冷能,并在需要时释放冷能,实现温度调节的空调系统。

该系统主要分为制冷、蓄冷、送风和控制系统四大部分。

与传统的空调系统相比,冰蓄冷低温送风空调系统具有降低能耗、提高舒适度、减少维护成本等优点。

二、技术经济性分析1、能耗降低冰蓄冷低温送风空调系统的能耗主要来自制冷和送风两部分。

由于该系统采用了冰蓄冷技术,可以在非高峰负荷时段储存冷能,从而有效降低了电力高峰负荷,节省了电力成本。

冰蓄冷空调系统简介

冰蓄冷空调系统简介

冰蓄冷空调系统简介1.冰蓄冷空调系统的定义、原理及组成:1.1冰蓄冷空调系统定义通过制冰方式,以相变潜热储存冷量,并在需要时融冰释放出冷量的空调系统称为冰蓄冷空调系统。

1.2冰蓄冷空调系统运行原理选择电力低谷时段(电费较低)启动空调主机制冷,将冷量以冰的形态(潜热)储存在储冰槽中,等到白天尖峰电力时段(电费较高)需使用空调时,将夜间所储存的冰融化,通过融冰泵及换热器,将储存的冷量释放出来供冷用户使用。

蓄冷系统的系统流程图详见右图。

1.3冰蓄冷空调系统组成冰蓄冷空调系统包括:空调主机、冷水泵、冷却水泵、冷却塔、蓄冷水泵、释冷水泵、换热器、储冰槽等。

相对于常规空调系统,冰蓄冷系统增加了储冰槽、换热器等装置。

冰蓄冷空调系统流程图2.冰蓄冷空调系统的适用条件2.1执行峰谷电价,且差价较大的地区。

(峰谷电价比至少要达到4:1,否则无经济性可言)2.2空调冷负荷高峰与电网高峰时段重合,且在电网低谷时段空调负荷较小的空调工程。

2.3在一昼夜或者某一周期内,最大冷负荷高出平均负荷较多,并经常处于部分负荷运行的空调工程。

2.4电力容量或电力供应受到限制的空调工程。

2.5要求部分时段备用制冷量的空调工程。

2.6要求供低温冷水,或要求采用低温送风的空调工程。

2.7区域性集中供冷的空调工程。

3.冰蓄冷空调系统优缺点分析3.1冰蓄冷空调系统优点3.1.1可以利用夜间低谷电价进行制冰蓄冷,节省运行费用。

3.1.2可提供1℃到5℃冰水,供冷藏、低温除湿等系统使用。

3.1.3可应付短时间的超大瞬间负荷。

例如:教堂、大型体育馆、机场、百货公司、博物馆等等。

3.2冰蓄冷空调系统缺点:3.2.1从环保角度分析,冰蓄冷省钱但不节能,冰蓄冷可以利用低谷电价,但制冰工况下效率极低,与实现能源的高效利用不相符。

3.2.2从系统可靠性分析,冰蓄冷系统调控困难,存在控制方面的致命缺陷,因无法控制其放冷速度和蓄冷速度,很多冰蓄冷项目通常将制冰主机和蓄冰槽选得非常大。

冰蓄冷空调系统原理及其技术

冰蓄冷空调系统原理及其技术

冰蓄冷空调系统原理及其技术
一、冰蓄冷空调系统原理
冰蓄冷空调系统属于利用化学反应,在冰蓄冷机组中形成的蓄冷湿冷
却塔,经冰蓄冷循环贮存介质,利用冰蓄冷机组将热能转换为冷能,冷能
之间转换到室外,以及室内“冷热机组”中,将冷能转换为热能,达到空
调系统调节温度和湿度的作用。

1、冰蓄冷机组:冰蓄冷机组由蒸发器、冷凝器、压缩机、再蒸发器、再凝结器和冰水泵组成,形成冷凝蒸发循环。

蒸发器、冷凝器和再蒸发器
由压差驱动器控制,冰水泵能够把自己的热量储存在冰水中,而且能够把
蓄冷介质的温度低于环境的温度。

2、冰水泵:冰水泵负责将蒸发器冷凝到冰池中的热量用压缩机和热
交换器蒸发,将冷凝器的热量用压缩机和热交换器冷凝,然后将冰池中的
冷凝器的冷凝热量带回室内,以实现调温和调湿的作用。

3、蒸发器、冷凝器、压缩机、再蒸发器和再凝结器:这些都是冰蓄
冷机的重要组成部分,用于将空气加热或冷却。

蒸发器的作用是将冷冻液
冷凝,将热量从空气中蒸发;冷凝器的作用是将冷冻液蒸发,将热量从空
气中冷凝;压缩机的作用是将冷冻液压缩,然后释放出热量。

冰蓄冷装置——精选推荐

冰蓄冷装置——精选推荐

冰蓄冷装置冰蓄冷空调系统原理及其技术、应⽤1 冰蓄冷空调系统原理及主要特点冰蓄冷空调技术是指在⽤电低⾕时⽤电制冰并暂时蓄存在蓄冰装置中, 在需要时( 如⽤电⾼峰) 把冷量取出来进⾏利⽤。

由此可以实现对电⽹的“削峰填⾕”, 有利于降低发电装机容量, 维持电⽹的安全⾼效运⾏。

冰蓄冷空调系统具有以下主要特点:(1) 降低空调系统的运⾏费⽤。

(2) 制冷机组的容量⼩于常规空调系统, 空调系统相应的冷却塔、⽔泵、输变电系统容量减少。

(3) 在某些常规空调系统配上冰蓄冷设备, 可以提⾼30%~50%的供冷能⼒。

(4) 可以作为稳定的冷源供应, 提⾼空调系统的运⾏可靠性。

(5) 制冷设备⼤多处于满负荷的运⾏状况, 减少开停机次数, 延长设备寿命。

(6) 对电⽹进⾏削峰填⾕, 提⾼于电⽹运⾏稳定性、经济性, 降低发电装机容量。

(7) 减少发电⼚对环境的污染。

2 系统的组成及制冰⽅式分类2.1 系统组成冰蓄冷空调系统⼀般由制冷机组、蓄冷设备( 或蓄⽔池) 、辅助设备及设备之间的连接、调节控制装置等组成。

冰蓄冷空调系统设计种类多种多样, ⽆论采⽤哪种形式, 其最终的⽬的是为建筑物提供⼀个舒适的环境。

另外, 系统还应达到能源最佳使⽤效率, 节省运转电费, 为⽤户提供⼀个安全可靠的冰蓄冷空调系统。

2.2 制冰⽅式分类根据制冰⽅式的不同, 冰蓄冷可以分为静态制冰、动态制冰两⼤类。

此外还有⼀些特殊的制冰结冰, 冰本⾝始终处于相对静⽌状态, 这⼀类制冰⽅式包括冰盘管式、封装式等多种具体形式。

动态制冰⽅式在制冰过程中有冰晶、冰浆⽣成, 且处于运动状态。

每⼀种制冰具体形式都有其⾃⾝的特点和适⽤的场合。

3 运⾏策略与⾃动控制3.1 运⾏策略与常规空调系统不同, 蓄冷系统可以通过制冷机组或蓄冷设备或两者同时为建筑物供冷, ⽤以确定在某⼀给定时刻,多少负荷是由制冷机组提供, 多少负荷是由蓄冷设备供给的⽅法, 即为系统的运⾏策略。

蓄冷系统在设计过程中必须制定⼀个合适的运⾏策略, 确定具体的控制策略, 并详细给出系统中的设备是应作调节还是周期性开停。

美国FAFCO蓄冰设备

美国FAFCO蓄冰设备

为优化控制提供保障
采 用冰量 传感 器输 出4~2 0m A电信号 ,传 送到大限度节省运行费用提高可靠的保障。
更低的运行费用
蓄冰系统中,制冷主机耗电量占全部系统耗电量 的80%左 右, 而夜 间用于 制冰 的耗电 量为 制冷 主机耗 电量 的 6 5%左 右,因 此提 高制 冷主机 在夜 间的制 冰效 率成为蓄冰系统降低能耗、进一步节省运行费用的主 要手段。
备及管路的腐蚀性增强,不仅会造成乙二醇溶液的大量泄漏,而且将影响整个蓄冰系 统的使用寿命。
01 专业的聚合物换热器生产商始于1969年
IceStor
蓄冰系统配置形式
蓄冰系统的配置合适与否直接关系到蓄冰系统的运行效果。合理可行的系统配置将会得 到稳定可靠的系统工作性能,最终保障建筑物空调系统的正常供冷使用要求。
03 专业的聚合物换热器生产商始于1969年
IceStor
蓄冰效率高
结 冰厚度 仅为1 0m m,在所 有蓄 冰设备 中冰 层最
薄,蓄冷时制冰效率最高。
蓄冰盘管压降小
蓄 冰盘管 高度 一般 为1 .2~3 .6 m,设备 压降 大大 小 于同类型的其他蓄冰设备,乙二醇水泵的扬程可大幅降 低, 约为 其他 盘管型 蓄冰 设备的3 0%, 使整个 系统 的 运行更为节能,大大降低水泵的耗电量,系统更节 能。
并联系统串联系统制冷机组位于蓄冰设备的上游制冷机组位于蓄冰设备的下游专业的聚合物换热器生产商始于1o蓄冰设备特点高效经济灵活可靠全球唯一的专利材质盘管分流专利技术独特的u型盘管设计更可靠寿命更长科学地描述蓄冰设备的性能有效解决蓄冰设备的占地问题质量更可靠性能更优越投资更经济布置更灵活是o蓄冰设备令不同用户都很满意的原因

设备选型优化需要信息

冰蓄冷空调介绍

冰蓄冷空调介绍

蓄冷技术原理简而言之,是利用夜间电网多余的谷荷电力继续运转制冷机制冷,并通过介质将冷量储存起来,在白天用电高峰时释放该冷量提供空调服务,从而缓解空调争用高峰电力的矛盾。

目前较为流行的蓄冷方式有三种,即水蓄冷、冰蓄冷、优态盐蓄冷[1]。

空调蓄冷系统合理利用峰谷电能,削峰填谷。

在电力结构峰谷差距不断加大的今天,蓄冷系统将会带来空调系统的革命,在平衡电力消耗方面将起到不可估量的作用。

冰蓄冷空调系统是在空调负荷很低的时间制冷蓄冰,而在空调负荷高峰时化冰取冷,以此来全部或部分转移制冷设备的运行时间,并采用此办法规避用电高峰,让出空调用电份额给其他生产部门,以创造更多的财富;另外利用夜间低价电,可降低运行费用,同时利用蓄冰技术,可减少制冷设备的装机容量,减少电力负荷,降低主机一次性投入,其主要优点有:1).利用蓄能技术移峰填谷,平衡电网峰谷荷,提高电厂发电设备的利用率,降低运行成本,节省建设投入。

2).利用峰谷荷电力差价,降低空调年运行费用。

3).减少冷水机组容量,降低主机一次性投资;总用电负荷少,减少配电容量与配电设施费,减少空调系统电力增容费。

4).使用灵活,过渡季节或者非工作时间加班,使用空调可由融冰定量提供,无需开主机,冷量利用率高,节能效果明显,运行费用大大降低。

5).具有应急冷源,提高空调系统的可靠性,特别是针对南昌地区线路老化,常停电。

6).冷冻水温度可降到1~4℃,可实现大温差低温送风,节省水、风系统的投资及能耗,相对湿度低,提高空调高品质,防止中央空调综合症。

总结蓄冷空调设计要点如下:一、设计前提条件制冷以电为驱动能源的空调工程,符合下列条件之一时,可采用蓄冰系统。

1.非全日制空调工程或昼夜负荷相差悬殊的空调工程;2.空调负荷峰谷悬殊的连续空调工程;3.无电力增容条件或限制增容的空调工程;4.某一时段限制空调制冷用电的空调工程;5.需备用冷源的空调工程;6.要求采用低温冷水或低温送风的空调工程;7.获得电力补贴或通过技术经济比较,确能获得经济效益的空调工程。

冰蓄冷空调系统的优点和缺点

冰蓄冷空调系统的优点和缺点

冰蓄冷空调系统的优点和缺点模板1:【冰蓄冷空调系统的优点和缺点】一:冰蓄冷空调系统的优点1.1 节能环保冰蓄冷空调系统采用冰蓄冷技术,能够利用夜间电力峰谷时段进行蓄冷,白天通过释放冷能来供应空调需求。

相比传统空调系统,冰蓄冷系统的能效更高,可节约能源,减少能源消耗与排放。

1.2 调节性好冰蓄冷空调系统具有良好的调节性能,能够根据室内空调需求实时调节制冷量,保持室内舒适温度,提高的使用体验。

1.3 降峰填谷冰蓄冷空调系统的蓄冷技术使其能够利用夜间电力低谷时段进行蓄冷,实现降峰填谷。

这不仅可以缓解白天用电高峰时段的电力压力,还能提高电网供电的稳定性和安全性。

1.4 声音低冰蓄冷空调系统的主要制冷设备通常安装在室外或者室内的专用机房中,因此室内的噪音较低,对的生活和工作不会造成太大的干扰。

二:冰蓄冷空调系统的缺点2.1 设备成本高由于冰蓄冷空调系统需要配备专门的设备和蓄冷设施,其设备成本相对较高。

对于一些小型场所来说,可能无法承担这种高额设备投资。

2.2 维护成本较高冰蓄冷空调系统需要定期进行维护和检修,确保设备的正常运行。

这就需要投入额外的人力和财力成本,对于一些资源有限的来说会增加一定的负担。

2.3 系统复杂冰蓄冷空调系统由多个组成部分组成,包括冷源设备、储冷设备、供冷系统等,系统复杂度相对较高。

这就需要操作人员具备一定的专业知识和技能,才能保证系统正常运行。

2.4 储冰空间需求大冰蓄冷空调系统需要专门的蓄冷设施来储存冷能,而这些设施通常占地较大,对于一些场所空间有限的地方来说,可能无法满足储冷需求。

【文档结束】本文档涉及附件:无【法律名词及注释】1. 能效:能源效率,衡量能源利用程度的指标。

2. 降峰填谷:利用低谷时段进行电力供应,平衡电力负荷。

模板2:【冰蓄冷空调系统的优点和缺点】一:冰蓄冷空调系统的优点1.1 能量利用率高冰蓄冷空调系统通过储存冷能,在夜间低谷时段制冷,白天供应冷空气,能充分利用电能,并提高能量利用率。

冰蓄冷简介及项目介绍

冰蓄冷简介及项目介绍

YORK INTERNATIONAL一、公司介绍约克(无锡)空调冷冻设备有限公司是约克国际(北亚)有限公司投资兴建,专业制造大型中央空调冷冻设备的公司。

约克(无锡)公司成立于1996年12月,公司位于无锡市国家高新技术产业开发区54-A地块,目前占地6万平方米,厂房面积14,000平方米。

公司拥有烤漆房、喷砂房、Lincoln双送丝、Panasonic、Cigweld 多种气保焊机;Areotool公司的胀管设备,250kvX光周向、定向探伤机,氨质谱检漏仪,桥式起重机和冷水机组实验台等设备。

为了确保约克(无锡)产品的高品质、高性能,公司全面引进ISO9002和压力容器质保体系。

公司所有员工经过精心挑选;高级管理人员由总部直接派遣;已有一批技术人员赴美国、英国培训,并已返回无锡担任重要工作。

公司设有经常性的培训计划,美国总部还派有高级顾问长驻无锡指导工作。

在技术和质量控制上,约克(无锡)引进总公司的全套图纸和技术资料,全面执行总部的技术标准。

在生产上按总公司的设计进行工艺布置,使用从美国引进的先进的焊接、胀管、检验等设备及工具、压力容器的设计、制造、检验完全遵照中国的法规标准,并已取得压力容器制造许可证。

约克于1997年下半年起开始生产。

首期产品为使用R123制冷剂的YT离心式冷水机组,制冷量从300TR到800TR。

公司继承约克几十年YT 的生产经验,产品性能优越,质量稳定可靠,并已拥有了一批国内用户。

随着公司业务的发展,约克(无锡)在98年内陆续推出了直燃式溴化锂机组、R22螺杆冷水机组及双工况螺杆冷水机组,以满足市场的需要。

YORK INTERNATIONAL公司目前月生产能力为月产200台大型冷水机组,主要产品包括:离心式冷水机组、螺杆式冷水机组、活塞式冷水机组以及工业冷冻设备。

约克(无锡)公司秉承约克精神,提供真诚优质服务,向全中国及全世界提供高品质、高效率的空调冷冻设备,为工业发展做出贡献。

冰蓄冷空调原理

冰蓄冷空调原理

冰蓄冷空调原理冰蓄冷空调利用了物质的相变潜热原理,能够在低峰耗气时段制冷,然后在高峰用气时段使用制冷效果,并同时采用了新的节能和环保技术。

一、冰蓄冷空调的工作原理冰蓄冷空调是一种采用物质的相变潜热原理制冷的空调设备,其制冷原理主要涉及两个方面:一是固液相变的变温作用;二是固气相变的变压作用。

1. 固液相变的变温作用冰蓄冷空调通过冰蓄体中的水在固液相变过程中的巨大热效应,对空气产生制冷作用。

冰蓄体中的水在0℃下结冰时会释放出热量,这个过程称为“潜热效应”。

换而言之,水从液态冷却到冰态的过程中会释放出冷量,这样就能制造低温环境,起到降温的作用。

2. 固气相变的变压作用冰蓄冷空调中,固态冰作为一个储存热量和冷量的介质,其另外一个重要作用是:通过蓄冰过程中的气体膨胀效应,往往可以分离出这份冷气以达到制冷的目的。

二、冰蓄冷空调与传统空调的差异1. 能耗方面相较于传统的空调,冰蓄冷空调的能耗表现稳定,可以在空调运行时采取蓄冰模式充分利用低谷电来为随后的高谷峰电时间段的需求提供足够的制冷能力。

2. 环境方面冰蓄冷空调具有清洁环保的优势。

传统的空调存在氟利昂等物质的排放,而冰蓄冷空调则不存在这种排放,因为它采用的是自然界中天然的水资源。

3. 经济方面冰蓄冷空调作为一种新型的技术,其市场发展空间较大,而且容易推广。

同时,采用冰蓄冷空调,可以提高空调系统的效率,从而减轻了企业的能耗费用。

三、冰蓄冷空调推广的不足1. 此类空调安装要求较高由于冰蓄冷空调具有较高的技术要求,需要考虑到热力平衡、热量传导、供水质量、控制系统等多方面问题,因此冰蓄冷空调的安装要求较高,需要专业的安装人员的安装和调整。

2. 比传统空调的价格要贵一些由于该装置对材料、技术要求等方面存在较高的要求,因而成本也相对较高,所以,在市场上它的售价要比传统空调的售价要高一些。

3. 冰蓄体本身造价较高要建立一套完整的冰蓄冷系统,必须同时建立冰蓄体和水泵、雾化喷淋系统等其他装置,这些设备需要额外投入资金,在建设成本上会增加一些额外的费用。

冰蓄冷装置

冰蓄冷装置

冰蓄冷装置原理:在非空调使用时间或利用电力负荷低谷时的电力运转制冷机,将冷能以显热或潜热的方式储存起来,在用电高峰期把储存的冷量释放出来,以满足空调需要冷量的全部或其中的一部分,从而达到转移高峰电力负荷的目的。

特点:1、不用高峰电,减缓电厂和配电设施的建设和投资。

2、由于电的差价,降低空调运行费用。

3、冷冻水水温可降到1—4℃,实现大温差,低温送风空调。

4、空气湿度相对较低,可提高空气品质。

5、具有应急冷源,提高空调可靠性。

注:如蓄冰温度低于0℃,管道保温厚度要加厚,防结露。

蓄冰装置的分类:1、按是否使用载冷剂可分为制冷剂直接蒸发式和载冷剂循环式。

2、按结冰方式不同分为静态制冰和动态制冰3、按融冰方式不同分为内融冰、外融冰、内外同时融冰。

4、按制冷剂流程不同分为密闭式和开放式。

5、按蓄冰形式不同分为不完全冰结式、完全冰结式、制冰滑落式、封装容器式(包括冰球式)、冰泥式、直接蒸发制冰系统:1、静态制冰系统:最常见的是将金属盘管浸在水槽中,制冷剂直接在盘管内循环吸收水热量,使水温降低,在盘管外表面形成冰层。

融冰时温度较高的空调回水直接进入保温冰槽,直接和盘管外冰接触,换热效果好,取冷速度快,其水温可达1℃左右,直接供空调末端用水,故不需要二次换热。

2、动态制冰系统①板冰机:又称制冰滑落式装置。

制冰机(蒸发装置)在水(冰)槽上方,用水泵将冰槽的水自上向下洒在制冰机的板状蒸发器表面上,使其结成薄冰层5—9mm(不宜太厚),用制冰机四通阀换向,将高温气态制冷剂通入蒸发器中放热,使冰靠自重滑落到冰槽里。

注:制冰时间一般为10—30分,蒸发器通入高温气态制冷剂时间一般为20—30秒。

②冰晶式蓄冷装置:略载冷剂循环式制冰系统(目前空调用的较广泛为此种方式)1、盘管式蓄冰装置:载冷剂为体积浓度25%乙烯乙二醇水溶液,盘管浸在水槽中,制冷剂直接在盘管内循环吸收水热量,使水温降低,在盘管外表面形成冰层。

融冰方式为外融冰和内融冰两种。

美国FAFCO公司蓄冰设备的简介

美国FAFCO公司蓄冰设备的简介

FAFCO IceSTOR TM ADVANCED COOL STORAGE SYSTEMS美国华富可有限公司上海代表处TEL: 8621-64706216 FAX: 8621-64366054美国FAFCO公司IceStor TM蓄冰设备的优势自1969年开始,在近一百年的金属换热器占统治地位结束后,FAFCO公司首先开始了生产聚合物换热器。

聚合物换热器首先被运用在泳池加热上;1986年,FAFCO公司开始生产并推广聚合物类型的蓄冰换热器。

经过近40年的不断努力,在全世界范围内,已经有超过150万的蓄冰换热器在运行中;与此同时,FAFCO公司也成为世界上最大聚合物换热器的制造商。

FAFCO工厂一角IceStor换热器细节图产品之所以在世界范围内被广泛采用,来源于FAFCO公司蓄冰换热的30项世界性的和地区性的独家专利,以及他所带来的得到的可靠性、经济性和产品的灵活性,正是这些特性使FAFCO公司的蓄冰产品,遍布世界各地,包括美洲、欧洲、亚洲、甚至连沙特等中东国家FAFCO蓄冰产品也被广泛的采用。

FAFCO公司最早的蓄冰换热器自1986年开始运行以来,其冷水机组由于早期产品的效率低下和使用年限要求,已经得到更换,而蓄冰换热器在历经20年运行时间,依然保持良好的运行状况。

FAFCO 公司蓄冰产品的可靠性已经被世界范围内运行的1000多个蓄冰工程所证实。

FAFCO蓄冰换热的成功来源其产品材质的可靠性、优异的传热和流体性能带来的系统节能特性、立式片状盘管组合结构带来的产品的灵活性和适用性。

一、产品的可靠性众所周知,普通的塑料产品具有一定的硬脆性以及老化的特性,而FAFCO公司在30多年的聚合物换热的生产实践中早已成功地解决了这一难题。

如前所述,世界范围内1000多个成功运行的工程案例、长达30多年实际使用时间正是最好的实践证明。

FAFCO蓄冰产品的可靠性首先来源于它的材质。

通常蓄冰换热器盘管浸泡在水中,内部是25%乙烯乙二醇溶液,外部是水。

冰蓄冷原理

冰蓄冷原理

冰蓄冷

冰蓄冷就是将水制成冰的方式,利用冰的 相变潜热进行冷量的储存。由于冰蓄冷除 可以利用一定温差的水显热外,主要利用 的是:335KJ/Kg的相变潜热。因此,与水 蓄冷相比,储存同样多的冷量,冰蓄冷所 需的体积将比水蓄冷所需的体积小得多。
冰蓄冷

蓄冰槽内的水并不是全部都冻结成冰。为 此,常使用制冰率(IPF)来表示蓄冰槽中冰 所占的体积份额。这种特点促进了冰蓄冷 槽与制冷机一体机化机组的发展。蓄冰系 统的技术水平要求较高,它必须使用蒸发 温度低的制冷机组,要求制冷剂的蒸发压 力较低,所以压缩机能耗高;而且冰蓄冷 系统的设计和控制比水蓄冷系统复杂得多。
发展背景

我国是一个能源供应十分紧张的国家 。一 些大中城市空调用电量已占其高峰用电量 的30%以上,使得电力系统峰谷荷差加大, 有的电网峰谷差达40%多,造成机组频繁启 停。不仅增加能耗,而且影响机组寿命。 为此电力部门已明确提出到2000年电网移峰 填谷达1000~1200万kW。与其相配套的优 惠用电政策也相继出台,这给储能中央空 调的广泛应用带来了契机。
空调冷(热)源简介
பைடு நூலகம்
工业与民用建筑中,中央空调用冷热源常见的类 型如表 :
空调冷(热)负荷分析


综合分析一些已建成投运的建筑物,不难 发现其空调冷热负荷有以下一些基本特点: (1)空调年运行负荷率低,一般达到设计 负荷50%以下的运行时间占全年运行时间的 70%。
空调冷(热)负荷分析

(2)空调日负荷曲线一般同电网用电负荷 曲线同步。
冰蓄冷

所以,在空调工程中,选用蓄冰和低温送 风系统相结合的蓄冷供冷方式在初投资上 是可以和常规制冷空调系统相竞争的;且 在分时计费的电价结构下,其运行费用要 比常规制冷空调系统低得多。蓄冰和低温 送风系统相结合已成为建筑空调技术发展 的一个方向。

冰蓄冷设备

冰蓄冷设备

冰蓄冷设备一、分类美国制冷工业协会(ARI)1994年出版的《蓄冷设备热性能指南》将蓄冷设备广义地分为显热式蓄冷和潜热式蓄冷,见表2-1。

表2-1*注:载冷剂一般为乙烯乙二醇水溶液。

最常用的蓄冷介质是水、冰和其他相变材料,不同蓄冷介质具有不同的单位体积蓄冷能力和不同的蓄冷温度。

二、冰盘管式(ICE-ON-COIL)冷媒盘管式(REFRIGERANT ICE-ON COIL)外融冰系统(EXTERNAL MELT ICE-ON COIL STORAGE SYSTEMS)该系统也称直接蒸发式蓄冷系统,其制冷系统的蒸发器直接放入蓄冷槽内,冰结在蒸发器盘管上。

此种形式的冰蓄冷盘管以美国BAC公司为代表。

盘管为钢制,连续卷焊而成,外表面为热镀锌。

管外径为1.05"(26.67mm),冰层最大厚度为1.4"(35.56mm),因此盘和换热表面积为5.2ft2/RTH(0.137m2/KWH),冰表面积为19.0ft2/RTH(0.502m2/KWH),制冰率IPF约为40-60%。

融冰过程中,冰由外向内融化,温度较高的冷冻水回水与冰直接接触,可以在较短的时间内制出大量的低温冷冻水,出水温度与要求的融冰时间长短有关(参见图2-1、2-2、2-3)。

这种系统特别适合于短时间内要求冷量大、温度低的场所,如一些工业加工过程及低温送风空调系统使用。

(1)10小时放热特性(图2-1)该蓄冷方式是由食品冷冻行业中应用多年的乳品冷却设备改制发展而成。

由此在乳品行业中经常采用。

最近天津雀巢咖啡生产厂,工艺要求所供应的冷冻水温在全过程中要求保证稳定在+1°C,采用BAC外融冰装置,冰盘管表面冰层厚度大约为2-3MM,冷冻机24小时连续运行。

在使用冷媒盘管式蓄冷槽时,有几点需注意:(1)当结冰厚度在1"-3.5"之间,若冷冻系统设计不当,制冰时冷冻蒸发温度较低,压缩机所需功率大,耗电率大,并且制冷时间长,用电量多;(2)若贮存的冰设有完全用掉而制冷时间已到,需要开始制冰,则必需隔着一层冰来制冰,由于冰是一种优良热阻,这将使制冷设备耗电率与用电量增加;(3)蓄冰槽内应保持约50%以上的水不冻成冰,否则无法正常抽取冷水使用进行融冰,故最好使用厚度控制器或增加盘管中心距,以避免冰桥产出;(4)在开放式系统中,蓄冰槽的进出口处(即水系统进出口管路上)应加装止回阀和稳压阀等近期制设备,以免仃泵时系统中的水回流,使蓄冰槽中水外溢。

冰蓄冷的优缺点介绍

冰蓄冷的优缺点介绍

冰蓄冷的优缺点介绍冰蓄冷空调的原理和优缺点介绍一、冰蓄冷的技术原理:冰蓄冷中央空调是指在夜间低谷电力段开启制冷主机,将建筑物所需的空调部分或全部制备好,并以冰的形式储存于蓄冷装置中,在电力高峰时段将冰融化提供空调用冷,由于充分应用了夜间低谷电力,由此使中央空调的运行费用(在有夜间低谷电力费用的地区)降低。

在有夜间低谷电力费用的地区,冰蓄冷中央空调不仅为用户节约大量的运行费用,而且对电网具有卓越的移峰填谷功能,提高电网运行的经济性。

国家发改委在《节能中长期专项规划》中,将应用电力蓄冷、蓄热作为节能降耗的十大措施之一。

二、冰蓄冷技术与普通空调相比所具有的优势:1、优化空调系统:原中央空调系统设计属于耗能型中央空调系统设计,通过冰蓄冷系统的设计可将原系统进行优化,使空调运行过程更趋于合理。

2、降低运行电费:充分利用电价优惠政策,在夜间低电谷电价时段制冷,在高峰电价时段放冷使用,能够做到部分移峰,从而降低空调运行电费。

3、节省空调运行电量:a、由于充冷过程在夜间进行,夜间气温相比白天较低,制制冷单耗下降。

B、由于充冷时制冷机满负荷地高效运行,避免了正常供冷时难以避免的“小马拉大车”的现象。

4、增加了空调系统的运行的灵活性:b、然停电时,不需开主机,只需开供冷泵,因此,使用备用电源仍可维持空调供冷。

b、应紧张,供电部门对正常中央空调要限电使用,但在全国各地,蓄冷中央空调往往得到额外支持,不在限制范围。

c、行方式灵活,空调可按原有系统单独运行,也可与增加蓄冷系统结合运行。

三、冰蓄冷技术与普通空调相比所具有的缺点:1、通常在不计电力增容费的前提下,其一次性投资比常规空调大。

2、蓄冷装置要占用一定的建筑空间,而且增加了蓄冷设备费用。

3、制冷蓄冰时制冷主机的制冷效率要比在空调工况下低,其空调系统的制冷性能系数(COP)要下降。

4、与普通空调系统相比需增加水管和风管的保温费用。

5、设计与调试相对比较复杂,效能的完全发挥受环境影响较大。

2024年冰蓄冷中央空调市场前景分析

2024年冰蓄冷中央空调市场前景分析

2024年冰蓄冷中央空调市场前景分析1. 引言近年来,随着环境保护意识的提升,人们对节能减排的需求越来越迫切。

在空调领域,冰蓄冷中央空调作为一种能够有效降低能耗的新型空调系统,逐渐受到市场的关注和需求的增加。

本文将通过对冰蓄冷中央空调市场前景的分析,探讨其发展趋势和市场潜力。

2. 冰蓄冷中央空调的概述2.1 冰蓄冷中央空调的工作原理冰蓄冷中央空调系统通过在夜间低峰期使用电力将水冷却至冰点,然后储存起来。

白天高峰期,冰蓄冷系统通过冷却剂循环将冷水通过蓄冷贮槽送往空调末端,实现空调制冷需求。

此外,冰蓄冷中央空调还可利用电力储冷和太阳能等可再生能源进行供冷。

2.2 冰蓄冷中央空调的优势•节能环保:冰蓄冷中央空调能够利用夜间低谷电力进行储冷,充分利用电力资源,减少能耗。

•灵活性强:冰蓄冷系统可以根据用电需求进行灵活调控,提高能源利用效率。

•维护成本低:冰蓄冷中央空调具有较长的使用寿命,且维护成本相对较低。

3. 冰蓄冷中央空调市场的发展趋势3.1 国家政策支持随着我国能源消耗和环境污染问题的日益严重,政府出台了一系列促进节能减排的政策措施,包括鼓励冰蓄冷中央空调的使用。

这些政策的出台将为冰蓄冷中央空调的市场发展提供有力支持。

3.2 市场需求增加随着人们对能源消耗和环境保护意识的不断提高,消费者对节能环保产品的需求不断增加。

冰蓄冷中央空调正好符合这一需求,其能够有效降低能耗,减少对电力资源的依赖,因此市场需求持续增加。

3.3 技术创新推动市场发展随着技术的不断创新,冰蓄冷中央空调的性能不断提升,成本不断降低。

同时,新型材料的应用和系统控制技术的进步也进一步推动了冰蓄冷中央空调市场的发展。

4. 冰蓄冷中央空调市场的竞争格局目前,冰蓄冷中央空调市场竞争还相对较小,但随着市场需求的增加,竞争格局将逐渐形成。

预计未来竞争主要体现在以下几个方面:•技术创新能力:冰蓄冷中央空调市场需要不断创新,开发更高效、更节能的产品,提升市场竞争力。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

冰蓄冷设备
一、分类
美国制冷工业协会(ARI)1994年出版的《蓄冷设备热性能指南》将蓄冷设备广义地分为显热式蓄冷和潜热式蓄冷,见表2-1。

表2-1
*注:载冷剂一般为乙烯乙二醇水溶液。

最常用的蓄冷介质是水、冰和其他相变材料,不同蓄冷介质具有不同的单位体积蓄冷能力和不同的蓄冷温度。

二、冰盘管式(ICE-ON-COIL)
冷媒盘管式(REFRIGERANT ICE-ON COIL)
外融冰系统(EXTERNAL MELT ICE-ON COIL STORAGE SYSTEMS)
该系统也称直接蒸发式蓄冷系统,其制冷系统的蒸发器直接放入蓄冷槽内,冰结在蒸发器盘管上。

此种形式的冰蓄冷盘管以美国BAC公司为代表。

盘管为钢制,连续卷焊而成,外表面为热镀锌。

管外径为1.05"(26.67mm),冰层最大厚度为1.4"(35.56mm),因此盘和换热表面积为5.2ft2/RTH(0.137m2/KWH),冰表面积为19.0ft2/RTH(0.502m2/KWH),制冰率IPF约为40-60%。

融冰过程中,冰由外向内融化,温度较高的冷冻水回水与冰直接接触,可以在较短的时间内制出大量的低温冷冻水,出水温度与要求的融冰时间长短有关(参见图2-1、2-2、2-3)。

这种系统特别适合于短时间内要求冷量大、温度低的场所,如一些工业加工过程及低温送风空调系统使用。

(1)10小时放热特性(图2-1)
该蓄冷方式是由食品冷冻行业中应用多年的乳品冷却设备改制发展而成。

由此在乳品行业中经常采用。

最近天津雀巢咖啡生产厂,工艺要求所供应的冷冻水温在全过程中要求保证稳定在+1°C,采用BAC外融冰装置,冰盘管表面冰层厚度大约为2-3MM,冷冻机24小时连续运行。

在使用冷媒盘管式蓄冷槽时,有几点需注意:(1)当结冰厚度在1"-3.5"之间,若冷冻系统设计不当,制冰时冷冻蒸发温度较低,压缩机所需功率大,耗电率大,并且制冷时间长,用电量多;(2)若贮存的冰设有完全用掉而制冷时间已到,需要开始制冰,则必需隔着一层冰来制冰,由于冰是一种优良热阻,这将使制冷设备耗电率与用电量增加;(3)蓄冰槽内应保持约50%以上的水不冻成冰,否则无法正常抽取冷水使用进行融冰,故最好使用厚度控制器或增加盘管中心距,以避免冰桥产出;(4)在开放式系统中,蓄冰槽的进出口处(即水系统进出口管路上)应加装止回阀和稳压阀等近期制设备,以免仃泵时系统中的水回流,使蓄冰槽中水外溢。

三、完全冻结式(TOTAL FREEZE-UP)
卤水静态储冰(GLYCOL STATIC ICE)
内融冰式(INTERNAL MELT ICE-ON-COIL STORAGE)
该系统是将冷水机组制出的低温乙二醇水溶液(二次冷媒)送入蓄冰槽(桶)中的塑料管或金属管内,使管外的水结成冰。

蓄冰槽可以将90%以上的水冻结成冰,融冰时从空调负荷端流回的温度较高的乙二醇水溶液进
入蓄冰槽,流过塑料或金属盘管内,将管外的冰融化,乙二醇水溶液的温度下降,再被抽回到空调负荷端使用。

这种蓄冰槽是内融冰式,盘管外可以均匀冻结和融冰,无冻坏的危险。

这种方式的制冰率最高,可达IPF=90%以上(指槽中水90%以上冻结成冰)。

生产这种蓄冰设备的厂家较多。

1、美国CALMAC蓄冰桶采用外径为16mm(也有13mm)的聚乙烯管绕成螺旋形盘管热交换器。

盘管冰层厚度为12mm,盘管换热表面积
12ft2/RTH(0.317m2/KWH)。

蓄冰筒数量的选择
设计步骤如下:
1、确定系统的“冷吨小时数”TH TH=设计负荷*OH*DF
2、确定冷水机组的“名义制冷量”CP CP=TH/[(CI*IH)+(CO*OH)]
3、确定冰筒的数量N N=[TH-(CO*OH)]/冰筒的冷吨小时
式中:DF--参差系数、设计“日平均负荷”除以“峰值负荷”,一般为0.65-0.90;
TH--设计日系统的冷吨小时数; OH--制冷小时数;
CP--机组“名义制冷量”; CI--冷水机组在制冰温度时的制冷量与空调额下制冷量之比;
IH--制冷小时
数; CO--冷水机组在“制冷工况下”的制冷量与额定制冷量之比,一般在1左右;
例题:设计负荷200冷吨、OH=10小时、IH=12小时、DF=0.75、CI=0.65、CO=1。

图2-4
图2-5
采用1190蓄冰筒(190冷吨小时)。

冰筒入水温度为15.6°C,出水温度为8.9°C(日间),融冰放冷10小时,每个蓄冰筒可放冷166冷吨小时。

可查表2-3。

1、系统的冷吨小时数
TH=200*10*0.75=1500冷吨小时
2、冷水机组“名义制冷量”
CP=1500/[(0.65*12)+10]=84.3冷吨
3、冰筒数量
N=[1500-(84.3*10)]/166=4个
注:若全部蓄冰,OH=0。

表2-2 蓄冰筒性能和尺寸
注:1、1320A型号(两筒组合)和1500型号(三筒组合),由于海运困难,未列入。

2、2150A型号适用于温度低和温差大一些的乙二醇溶液循环系
统。

表2-3 每个冰筒的制冷容量(冷吨小时,1冷吨小时3.516Kwhr)
我国天津福星大厦、天津立达公寓等蓄冰空调工程中采用。

2、美国DUNHAM-BUSH的ICE-CEL蓄冰罐采用外径为19mm的聚乙烯管组成的蛇形盘管热交换器。
