隧道施工供电与照明
隧道施工中供风、供水、供电及照明作业工艺标准

隧道施工中供风、供水、供电及照明作业工艺标准FHEC-SD—12—1—20071 适用范围隧道施工中的供风、供水、供电及照明等辅助作业的实施主要是为了确保隧道开挖、运输、支撑及衬砌等基本作业的顺利进行,是各类隧道施工不可缺少的附属工作。
2 应用的国家规范、行业规范及标准2.1中华人民共和国行业标准《公路隧道施工技术规范》JTJ 042—942。
2 中华人民共和国行业标准《公路工程施工安全技术规程》JTJ 076-95 2.3电业安全工作规程DL 408-19912.4电业安全工作规程(电力线路部分) DL 409—19913 施工准备3。
1 技术准备3。
1。
1 做好施工前的调查工作.调查内容包括:水源、水质调查和供水方案的比选,查明水源的地点、水量、水质;可利用的电力资源,查明可利用电网的输电电压、供电量、供电时间、接电地点。
3.1。
2根据工程规模、机械设备、施工力量、现场情况及规范要求等因素综合考虑确定供风、供水、供电及照明方案.3。
1.3 做好施工人员的岗前培训和技术、安全、质量交底工作,确保人员持证上岗。
3.2 机具准备3.2.1供风设备:空压机、高压风管、闸阀、分风器3。
2。
2供水设备:贮水池、高压水箱、泵水房、水泵、高压水管3。
2.3供电、照明设备:发电机、变压器、各类配电开关设备、配电箱、各类照明灯3.3 材料准备修筑贮水池及泵水房的水泥、砂石等原材料、固定水泵所用的地脚螺栓、线路导线等。
3。
4 作业条件3。
4.1 进行空压机房、发电机房、高位水池的场地布置,完成隧道进、出口电力线路设计图.3.4。
2 做好空压机、发电机、变电站和循环水池的圬工基础,确保坚固。
3.4。
3 供水的贮水池及管道在严寒地区应有防冻措施,并应于冬季前及早完成.4 施工操作工艺4。
1 供风4。
1。
1 工艺流程图计算空压机站的供风能力 空压机的选择 空压机站的布置 风管的选择4.1。
2 操作步骤及方法1 计算空压机的供风能力空压机的供风能力取决于耗风量的大小,并考虑一定的备用系数。
隧道施工安全供电与照明

隧道施工安全供电与照明隧道施工是一项复杂而危险的作业,安全供电与照明是确保施工人员安全的重要环节。
本文将从地下电力供应、照明系统和安全措施三个方面来探讨隧道施工的安全供电和照明。
一、地下电力供应隧道施工需要可靠的电力供应,以保证各种施工设备的正常运行和施工人员的安全。
常见的地下电力供应方式有两种:1. 临时供电系统:在施工过程中,往往需要临时供电系统来满足临时需求。
这种供电系统通常采用移动式柴油发电机组供电,可以根据需要随时增减。
但是在使用临时供电系统时,应注意防火和防爆措施,避免发生安全事故。
2. 永久供电系统:当隧道建成后,需要永久的电力供应系统。
永久供电系统通常采用地下电缆敷设,通过电缆井与外部电网连接。
地下电缆需要具备防水、防火和防爆等特性,在敷设过程中需要注意保护和维护,以确保供电系统的稳定和安全。
二、照明系统照明是隧道施工中必不可少的部分,它对于施工人员的安全和工作效率起着至关重要的作用。
隧道照明系统的设计应考虑以下因素:1. 光照强度:隧道内照明应达到一定的光照强度,以确保施工人员的可视性和工作安全。
通常情况下,隧道内的照明强度应不低于150lx。
2. 光照均匀性:隧道照明系统应能够保证光照均匀,避免出现明暗差异过大的情况。
在设计照明系统时,应合理选择灯具类型和布置方式,确保隧道内各个区域的光照均匀。
3. 节能环保:隧道照明系统应尽可能选择节能的灯具和设备,以减少能源消耗和环境污染。
节能灯具、LED灯具和智能照明控制系统等技术应用可以有效提高照明效果和能效比。
4. 防爆防水:隧道施工环境相对恶劣,存在着爆炸和水淹等危险。
因此,隧道照明系统应具备防爆和防水功能,以保证设备的安全运行和可靠性。
三、安全措施除了地下电力供应和照明系统的建设外,隧道施工还应配备一系列安全措施来保护施工人员的生命安全。
以下是一些常见的安全措施:1. 应急照明:隧道内应设置应急照明设备,以备断电或其他突发情况下使用。
隧道施工中供风、供水、供电及照明作业实用工艺实用标准

隧道施工中供风、供水、供电及照明作业工艺标准FHEC-SD-12-1-20071 适用范围隧道施工中的供风、供水、供电及照明等辅助作业的实施主要是为了确保隧道开挖、运输、支撑及衬砌等基本作业的顺利进行,是各类隧道施工不可缺少的附属工作。
2 应用的国家规范、行业规范及标准2.1中华人民共和国行业标准《公路隧道施工技术规范》JTJ 042-942.2 中华人民共和国行业标准《公路工程施工安全技术规程》JTJ 076-952.3电业安全工作规程DL 408-19912.4电业安全工作规程(电力线路部分) DL 409-19913 施工准备3.1 技术准备3.1.1 做好施工前的调查工作。
调查内容包括:水源、水质调查和供水方案的比选,查明水源的地点、水量、水质;可利用的电力资源,查明可利用电网的输电电压、供电量、供电时间、接电地点。
3.1.2根据工程规模、机械设备、施工力量、现场情况及规范要求等因素综合考虑确定供风、供水、供电及照明方案。
3.1.3 做好施工人员的岗前培训和技术、安全、质量交底工作,确保人员持证上岗。
3.2 机具准备3.2.1供风设备:空压机、高压风管、闸阀、分风器3.2.2供水设备:贮水池、高压水箱、泵水房、水泵、高压水管3.2.3供电、照明设备:发电机、变压器、各类配电开关设备、配电箱、各类照明灯3.3 材料准备修筑贮水池及泵水房的水泥、砂石等原材料、固定水泵所用的地脚螺栓、线路导线等。
3.4 作业条件3.4.1 进行空压机房、发电机房、高位水池的场地布置,完成隧道进、出口电力线路设计图。
3.4.2 做好空压机、发电机、变电站和循环水池的圬工基础,确保坚固。
3.4.3 供水的贮水池及管道在严寒地区应有防冻措施,并应于冬季前及早完成。
4 施工操作工艺4.1 供风4.1.1 工艺流程图计算空压机站的供风能力 空压机的选择 空压机站的布置 风管的选择4.1.2 操作步骤及方法1 计算空压机的供风能力空压机的供风能力取决于耗风量的大小,并考虑一定的备用系数。
2023年隧道施工安全供电与照明

2023年隧道施工安全供电与照明____年隧道施工安全供电与照明隧道施工是一项复杂而危险的工作,安全供电与照明是隧道施工中的重要环节。
正确的供电与照明系统能够确保施工人员的安全,并提高施工效率。
本文将介绍____年隧道施工的安全供电与照明方案。
一、供电系统设计____年隧道施工的供电系统设计需要满足以下几个方面的要求:1. 安全性:供电系统必须确保施工人员和设备的安全。
采用低电压供电系统,避免电击和火灾的风险。
同时,供电系统应具备额定负荷容量和过载保护功能,确保供电稳定可靠。
2. 灵活性:供电系统需要具备灵活的设计和布置,以满足不同施工阶段和需求的变化。
可以采用模块化设计,方便施工人员进行组装和拆卸。
3. 节能性:隧道施工通常需要长时间持续供电。
供电系统应考虑能源的有效利用,采用高效节能的设备和技术,减少能源消耗。
4. 智能化:供电系统可以采用智能化控制技术,实现远程监控和自动化操作。
可以根据实际需求,进行自动开关和调节,提高施工效率和安全性。
基于以上要求,可以设计供电系统的基本结构如下:1. 主电源:隧道施工可以选择接入国家电网的供电,也可以采用移动电源车进行供电。
主电源可以采用液压发电机组、柴油机发电机组或太阳能发电等方式。
2. 配电系统:主电源通过配电柜进行分配,将电能传输到不同的用电设备中。
配电柜应具备过载和短路保护功能,以确保供电的稳定性和安全性。
3. 照明系统:隧道施工需要安装照明设备,以提供良好的工作环境和视觉效果。
照明设备可以采用LED灯具,具有高亮度、耐用、节能等特点。
4. 地线系统:隧道施工需要设置地线系统,以确保对接地的安全和可靠。
地线系统可以采用铜排或铜芯软线,进行地线的连接和接地操作。
二、照明系统设计隧道施工的照明系统设计需要考虑以下几个方面的要求:1. 光照度:照明系统应提供适当的光照度,以满足施工人员的工作需要。
根据隧道的功能和施工阶段的不同,可以设置不同的光照度要求。

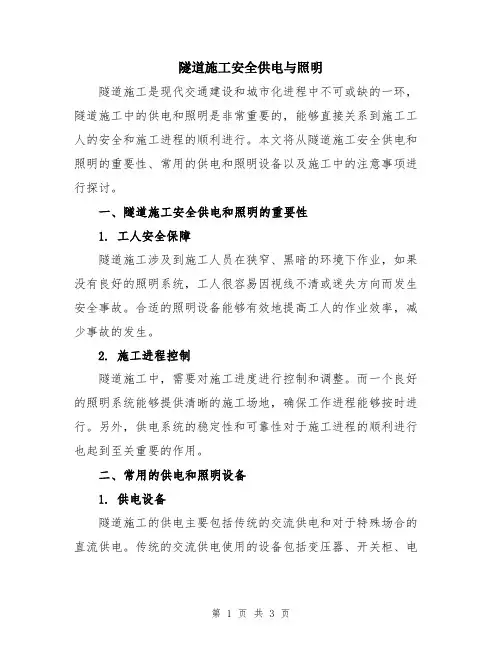

隧道施工安全供电与照明

隧道施工安全供电与照明隧道施工是现代交通建设和城市化进程中不可或缺的一环,隧道施工中的供电和照明是非常重要的,能够直接关系到施工工人的安全和施工进程的顺利进行。
本文将从隧道施工安全供电和照明的重要性、常用的供电和照明设备以及施工中的注意事项进行探讨。
一、隧道施工安全供电和照明的重要性1. 工人安全保障隧道施工涉及到施工人员在狭窄、黑暗的环境下作业,如果没有良好的照明系统,工人很容易因视线不清或迷失方向而发生安全事故。
合适的照明设备能够有效地提高工人的作业效率,减少事故的发生。
2. 施工进程控制隧道施工中,需要对施工进度进行控制和调整。
而一个良好的照明系统能够提供清晰的施工场地,确保工作进程能够按时进行。
另外,供电系统的稳定性和可靠性对于施工进程的顺利进行也起到至关重要的作用。
二、常用的供电和照明设备1. 供电设备隧道施工的供电主要包括传统的交流供电和对于特殊场合的直流供电。
传统的交流供电使用的设备包括变压器、开关柜、电缆等,而直流供电系统通常是由整流器、蓄电池等设备组成,能够提供稳定的直流电源。
2. 照明设备隧道施工的照明设备通常使用的是高强度的照明灯具,以确保施工场地的明亮度。
常见的照明设备包括高压钠灯、荧光灯、LED灯等。
这些灯具能够提供稳定的、光线强度适宜的照明效果,同时也能够满足施工环境的需求。
三、施工中的注意事项1. 规范的安全操作隧道施工人员在进行供电和照明设备的安装和维护时,应按照操作规程进行操作,并注意自身安全。
在施工现场,应设置相应的警示标志和防护设施,以确保工人的安全。
2. 定期维护和检修供电和照明设备的定期维护和检修对于保证系统的正常运行和工人的安全非常重要。
设备的损坏和老化可能导致供电中断或灯光不足,从而影响施工的进行和工人的安全。
因此,要定期对设备进行检查,并及时更换老化或损坏的配件。
3. 省能降耗在隧道施工中,为了节约能源和降低成本,可以采用节能的照明设备和供电系统。
隧道施工安全供电与照明(二篇)

隧道施工安全供电与照明⑵进出口工区由地面变电站的6~10KV母线电缆供电。
⑶每一斜、竖井井底设中央变电站一座,由地面变电站6~10KV 母线出电缆供电,电缆线路应不少于两回,并接于不同的母线段。
⑷洞内凿岩台车采用移动式变电站(车)供电,每隔250~300m 移动一次。
抽水机和通风机等一般宜采用固定式配属变压器供电。
2、供电电压洞内采用6~10KV高压供电。
各级供电电压:动力:高压6KV,低压380V或660V;照明:洞内工作面和各类洞室检修用的手提行灯及竖井梯子间等照明采用36V,其余均为220V。
二、隧道施工照明⑴成洞和开挖成型地段,可选用220V、400W或220V、250W高压钠灯。
安装距离,每隔60m或40m安装一盏。
安装高度与起拱线齐。
要求每盏灯安装开关一个。
⑵开挖工作面和需要移动照明的局部地方,可选用36V的白炽灯或36V的矿用溴钨灯。
⑴斜井井筒照明,可选用220V、110W高压钠灯。
沿边墙每隔25m 安装一盏,高度以不影响工作和人身安全为原则,可因地制宜确定。
⑵开挖工作面和需要移动照明的局部地方,可选用36V的白炽灯或36V的矿用溴钨灯。
⑶井下中央变电站,可选用220V的荧光灯。
3、隧道内应设事故应急照明灯。
隧道施工安全供电与照明(二)隧道施工是一项复杂且具有风险的工程,为了确保工人的安全和施工的顺利进行,安全供电与照明是至关重要的。
本文将对隧道施工安全供电与照明进行详细探讨。
一、隧道施工安全供电在隧道施工中,安全供电是保障工人的生命安全的重要因素之一。
由于隧道施工环境恶劣,常常存在着狭小的工作空间、高温、湿度较大等诸多不利因素,因此,合理的供电系统是至关重要的。
首先,隧道施工中应使用安全可靠的电缆和电器设备。
电缆和电器设备应符合国际标准,并经过正规的检测和验收。
同时,应定期对电缆和电器设备进行检修和维护,确保其正常运行和安全可靠。
其次,隧道施工中应设置合理的电源和开关装置。
电源应稳定可靠,并设置断路器和漏电保护装置,及时发现并排除电气故障。
隧道施工安全供电与照明(二篇)

方案计划参考范本
隧道施工安全供电与照明(二篇)
目录:
隧道施工安全供电与照明一
隧道施工安全标识设置二
- 1 -
隧道施工安全供电与照明一
⑵进出口工区由地面变电站的6~10KV母线电缆供电。
⑶每一斜、竖井井底设中央变电站一座,由地面变电站6~10KV 母线出电缆供电,电缆线路应不少于两回,并接于不同的母线段。
⑷洞内凿岩台车采用移动式变电站(车)供电,每隔250~300m 移动一次。
抽水机和通风机等一般宜采用固定式配属变压器供电。
2、供电电压
洞内采用6~10KV高压供电。
各级供电电压:
动力:高压6KV,低压380V或660V;
照明:洞内工作面和各类洞室检修用的手提行灯及竖井梯子间等照明采用36V,其余均为220V。
二、隧道施工照明
⑴成洞和开挖成型地段,可选用220V、400W或220V、250W高压钠灯。
安装距离,每隔60m或40m安装一盏。
安装高度与起拱线齐。
要求每盏灯安装开关一个。
⑵开挖工作面和需要移动照明的局部地方,可选用36V的白炽灯或36V的矿用溴钨灯。
⑴斜井井筒照明,可选用220V、110W高压钠灯。
沿边墙每隔25m 安装一盏,高度以不影响工作和人身安全为原则,可因地制宜确定。
⑵开挖工作面和需要移动照明的局部地方,可选用36V的白炽灯或36V的矿用溴钨灯。
⑶井下中央变电站,可选用220V的荧光灯。
3、隧道内应设事故应急照明灯。
2 / 2。
隧道施工安全供电与照明

隧道施工安全供电与照明隧道施工是一个复杂且危险的工程,隧道施工安全供电与照明是非常重要的。
合理的供电与照明系统能够确保施工人员的生命安全,保障工程的质量与进度。
本文将讨论隧道施工安全供电与照明的一些关键问题。
首先,隧道施工的安全供电是保障施工人员生命安全的基础。
在隧道施工过程中,电力供应必须可靠稳定。
一旦出现电力故障,将会严重影响施工进度,并可能导致事故发生。
因此,隧道施工必须保证供电系统的质量和可靠性。
供电系统应采用双回路结构,确保在一个回路发生故障时能够切换到另一个回路,以保持施工现场的正常供电。
此外,供电系统还应具备监测功能,能够及时检测到电力故障并报警。
其次,隧道施工的照明系统也是非常重要的。
隧道施工通常在地下进行,环境条件较差,缺乏自然光源。
因此,照明系统必须能够提供充足、稳定的照明,确保施工人员能够清晰地看到施工场地,避免事故的发生。
照明系统应采用高亮度的LED灯具,能够提供足够的照明亮度,并具备调光功能,以适应不同施工阶段的需求。
此外,照明系统还应具备防爆功能,能够避免照明设备引发火灾或爆炸。
隧道施工安全供电与照明还需要考虑与其他系统的协调。
隧道施工涉及到众多系统,如通风系统、排水系统等。
这些系统的运行也需要大量的电力支持。
因此,隧道施工安全供电与照明系统应与其他系统进行有效的整合,确保各系统之间的协调和平衡。
供电系统应具备足够的容量,能够满足各系统的需求。
照明系统应布置合理,不仅能够满足施工人员的照明需求,还能够不影响其他系统的运行。
此外,隧道施工安全供电与照明还需要考虑紧急情况下的电力保障。
隧道施工过程中,可能会出现火灾、爆炸等紧急情况,这时候电力供应可能会中断。
因此,施工现场应设置备用发电机组,用于在紧急情况下提供电力保障。
备用发电机组应具备自动开启功能,并能够迅速启动并切换到备用电源,以保证施工现场的供电不中断。
综上所述,隧道施工安全供电与照明是隧道施工中非常重要的问题,涉及到施工人员的生命安全和工程的质量进度。
隧道供电、安全照明监理要点(三篇)

隧道供电、安全照明监理要点1、成洞地段固定的电线路,应使用绝缘良好的胶皮线架设,施工地段的临时电线路宜采用橡套电缆;竖井、斜井宜采用铠装电缆,瓦斯地段的输电线必须使用密封电缆,不得使用皮线。
2、36V低压变压器应设在安全、干燥处,机壳接地,输电线路长度不应大于100m。
3、动力干线上的每一支线,必须装设开关及熔断器。
严禁在动力线路上加挂照明设施。
4、输电干线或动力、照明线路安装,在同一层架设的原则是:高压线在上、低压线在下,干线在上,支线在下;动力线在上,照明线在下。
风、水管道应输电线路的另一侧。
5.隧道内的用电线路和照明设备必须设专人负责检修管理,检修电器与照明设备时应切断电源。
6、采用白炽灯,施工地段每m2为不宜小于15W,不安全因素较多地段可适当增加灯光照明。
7、隧道施工工作地段照明,应采用不超过36V的低压电源、输电线路长度不大于100m;泄露地段照明,应采用防水灯头和灯罩,瓦斯地段照明,应采用防爆灯头并加灯罩。
8、隧道内的照明灯光应保证亮度充足、均匀及不闪烁,根据开挖断面的大小,施工工作面的位置选用不同的高度。
9、隧道内用电线路,均应使用防潮绝缘导线,并按规定高度用磁瓶悬挂,不得将电线挂在铁钉和其他铁件上或捆扎在一起。
开关应加木箱盖,采用封闭式保险盒。
如使用电缆,应牢固地悬挂在高处,不得放在地上。
隧道供电、安全照明监理要点(二)隧道供电和安全照明监理是隧道施工过程中非常重要的环节,对隧道的安全性和使用寿命有着重要影响。
以下是隧道供电和安全照明监理的要点:一、设计阶段要点:1. 供电设备选型:根据隧道的特点和用途,选择适合的供电设备,包括变压器、配电柜等。
2. 设计供电方案:根据隧道的长度和通行量,确定供电方案,包括供电线路的布置、电缆选择等。
3. 照明设计:根据隧道的长度和净高,设计合理的照明方案,确保隧道内照明光线均匀、明亮,并满足相关照明标准。
4. 考虑应急供电:设计应急供电方案,确保隧道在停电或其他应急情况下能够正常照明,保障行车安全。
隧道供电及照明

隧道供电及照明一、电缆槽照明、通信、信号及电力等各种电缆穿过隧道时,必须有一定的保护措施,以防止因潮湿、腐烂及人为破坏而引发漏电、触电等事故。
电缆槽就是沿着衬砌边墙下方设置的用于放置和保护各种电缆的沟槽。
电缆槽一般设置在排水沟的外侧紧邻边墙角的位置。
电缆槽槽身为混凝土现浇,盖板则是钢筋混凝土板,盖板起防护作用。
电缆槽又分为通信电缆槽和电力电缆槽,二者必须分开设置。
通信电缆或公路、铁路信号电缆可以放在同一个电缆槽内的细砂垫层上,也可以搁置在槽内支架上,但电缆间距应不小于100 mm。
电力电缆必须单独放置在另外的电力电缆槽内,并且必须搁置在槽内支架上,支架的间隔按设计要求确定。
此外,为便于电缆转弯和维修接续,电缆槽每隔一定长度还应设置电缆余长腔,且转弯半径不允许小于1.2 m,以免弯曲折断。
二、施工总用电量估算在施工现场,要确定总用电量,以便选择适合的发动机、变压器、各类开关设备和线路导线,做到安全、可靠地供电,减少投资,节约开支。
确定现场供电负荷的大小时,不能简单地将所有用电设备的容量相加。
因为在实际生产中,并非所有设备都同时工作,另外,处于工作状态的用电设备也并非总是处于额定工作状态。
三、供电方式隧道施工供电方式有自设发电站供电和地方电网供电两种。
一般应尽量采用地方电网供电,只有在地方电网供电不能满足施工用电需要或距离地方电网太远时,才自设发电站。
此外,自发电可作为备用,当地方电网供电不稳定时可采用自发电。
在有些重要的施工场所,还应设置双回路供电网,以保证供电的稳定性。
由于绝大多数情况下采用地方电网供电,故主要介绍变电站(变压器)的有关内容。
1.变电站的选择一般根据估算的施工总用电量来选择变电站,其容量应等于或略大于施工总用电量,且在使用过程中,一般以变电站承受的用电负荷达到额定容量的60%左右为佳,具体可按实际情况确定。
2.变电站位置的确定变电站的位置应考虑便于运输、运行和检修,同时应设置在安全可靠的地方,因此应满足以下几个方面的要求。
隧道洞内供电和照明方案

隧道洞内供电和照明方案
1、由于注浆、喷射混凝土、和混凝土浇注的机械设备均布置在竖井外,洞内用电只有照明和电焊机、捣固器等用电。
洞内动力电采用三相五线制,洞内动力设备额定电压为380V,把配电箱设在竖井上,再通过电缆把动力电引入洞内。
洞内照明电压在作业地段采用36V的安全电压,不作业地段采用220V电压。
2、施工用电线路架设方法及要求:
(1)施工工作面区间的临时电线采用橡套电缆,在竖井处采用铠装电缆。
(2)隧道工序繁杂、工作面多,为避免意外,拟将照明线及动力线安装在隧道的同一侧,并分层架设,电线悬挂高度距人行地面不小于2m。
(3)开挖地段按移动式线路布置,在初支结构上临时钻孔按固定线路的方法设置。
(4)分支接头与所接设备之间安装开关和熔断器,照明线路仅在分支接头处设置开关及熔断器。
(5)成洞地段每8m安装一盏高压钠灯,未成洞地段每4m安装一盏60W白炽灯。
(6)36V低压配电箱安在安全、干燥处,机壳接地。
1。
隧道施工供电以及照明

1、施工供电应采用三级配电二级保护方式,并进行供电设计。供电设计应符合下列要求:
(1)根据施工现场需要和用电量的分布情况,合理布局供电线路和供电设备。
(2)确定电源进线、变电所或配电室、配电装置、用电设备的位置及线路走向。
(3)负荷计算按用电设备同时工作时的最大负荷计算,选择变压器和电线的规格型号。
(7)架空线的线间距不得小于0.3m,靠近电杆的两条线的间距不得小于0.5m。
(8)架空线路应有短路保护和过载保护。
(9)隧道内配线必须采用绝缘导线或电缆,且距地面高度不小于2.5m。
(10)隧道内的短路保护用熔电器时,其熔体额定电流不应大于绝缘导线长期连续负载允许载流量的1.5倍。
(11)在土壤电阻率低于200Ω·m区域的电杆可不另设防雷接地装置,但在配电室的架空线或出线处应将绝缘子铁脚与配电室的接地装置相连接。
(3)曲线地段和洞室拐弯处应增加照明。
3、洞内每隔50-100m应设置应急照明灯。
4、成洞地段施工照明应尽量采用节能新光源。
(4)设计配电装置,选择电器设备。
(5)绘制临时用电工程图,主要包括用电工程总平面图、配电装置布置图、配电系统接线图及接地装置设计图。
(6)临时房屋及其他建筑物应设置避雷设施。
(7)变压器、配电室应设置防护装置。
2、隧道供电电压应符合下列要求:
(1)长距离供电应采用10kv供电,经过变压后对用电设备供电。
(4)在跨越铁路、公路、河流、电力线路跨距内,架空线不得有接头。
(5)架空线路的跨距不得大于35m。
(6)动力、照明线在同一横担上架设时,导线相序排列是:面向负荷从左侧起依次为 、N、 、 、PE。动力,照明线在二层横担上架设时,导线相序排列是:上层横担面向负荷从左侧起依次为 、 、 ;下层横担面向负载从左侧起依次为 、 、 、N、PE。
隧道施工供电与照明专项方案范文

隧道施工供电与照明专项方案一、背景介绍隧道施工是一项复杂的工程,其中涉及到多个环节,并需要保证工程安全性与施工速度。
在施工过程中,隧道供电和照明是必须要考虑的问题。
隧道供电主要用于保障施工设备的电力供应,照明则是为工人提供必要的视觉支持,保障其安全作业。
考虑到隧道施工的特殊性,本文将着重探讨隧道施工中的供电和照明问题,并提出相应的专项方案。
二、供电方案1.施工现场准备在进行供电之前,需要进行施工现场的准备工作。
首先,需要在各个加装站现场设置起动台,使得电缆和电器设备可以顺利运输到施工位置。
其次,需要对加装站进行检查,确保发生意外事件时能够及时救援。
最后,具体运输电线的人员需要经过职业技能的培训和技能检测,避免因操作不当导致意外事故的发生。
2.电缆敷设电缆敷设是供电方案中的关键步骤,其安全性和准确性会直接影响到隧道的安全和施工进度。
在电缆敷设过程中,需注意以下几点:1.确保电缆的安全性。
安全是施工的首要任务,敷设电缆时,需要保证其整体的安全性,避免因电缆质量问题导致意外事故的发生。
2.确保电缆的准确性。
隧道电缆较长,或部分地段有大坡度或曲度,电缆的标高要求准确,坐标系处理、测量仔细优化,地形地貌等条件对电缆安装的影响要进行科学的考虑和处理。
3.保持电缆干燥清洁。
隧道内环境较为潮湿,需要在使用前对电缆进行保护处理,同时需要定期清理电缆表面的杂物。
3.设备安装与检查在电缆敷设完成后,需要进行设备安装。
在进行设备安装时,需注意以下几点:1.检查设备的完整性。
要进行相应的设备运输检查,确保设备在运输过程中不受损坏。
2.确认设备适用性。
需要考虑设备在使用隧道环境下的适用性。
3.设备的灵活性。
可以通过较小的操作来满足不同的供电需求。
4.上电调试与安全检查在设备安装完成后,需要进行上电调试。
在上电调试的过程中,需要遵守以下原则:1.稳定性优先。
在上电调试的过程中需要注意稳定性问题,以保证施工的安全性。
2.安全问题优先。
隧道施工安全供电与照明范本

隧道施工安全供电与照明范本隧道施工的安全供电与照明是保障工人在施工过程中能够在安全、明亮的环境下工作的重要环节。
本文将介绍一种隧道施工安全供电与照明的范本,以提供实施参考。
一、隧道施工安全供电范本1.安全供电系统设计隧道施工安全供电系统应根据实际施工需求进行设计,确保在各种异常情况下能够保持可靠供电。
系统设计包括主供电线路、备用供电线路和电源选择等方面。
同时,考虑到施工现场的特殊情况,还应设计相应的安全保护措施,如漏电保护、过载保护等,以确保工人的人身安全。
2.供电线路布置供电线路布置应尽量避免与其他施工设备、物品产生干扰或接触,以减少意外事故的发生。
线路布置应严格按照相关标准进行,采用合适的固定和保护措施,防止线路被损坏或者误触。
3.电缆保护隧道施工现场存在较多的机械设备、人员活动等因素,为了保护电缆免受外力损害,应考虑采用保护管或者保护网等措施,对电缆进行有效的保护。
4.配电箱设置隧道施工现场的配电箱应设置在安全距离处,远离易燃易爆物品以及不宜受潮的地方。
配电箱应设有可靠的接地装置,并进行定期检查和维护。
5.漏电保护在隧道施工安全供电系统中,应设置漏电保护器。
漏电保护器能够在漏电时及时切断电源,保护工人的人身安全。
漏电保护器的选择要符合相关技术标准,其触发电流和动作时间应满足施工现场的需求。
二、隧道施工照明范本1.照明系统设计隧道施工照明系统设计应考虑施工工序、照明要求等因素。
照明设备的安装位置、数量和亮度等要满足工人施工需要,并且避免产生眩光和阴影等对施工安全造成不利影响的情况。
2.照明设备选择隧道施工照明设备应选择符合国家标准的安全用品,具备防水、防爆、耐振动等特性。
对于照明设备的保护等级应满足隧道施工现场的需求,并进行合理的安装和固定,以防止设备的误动和跌落。
3.紧急照明在隧道施工中,紧急情况可能会发生,如火灾、事故等。
因此,在照明系统设计中应考虑到紧急照明的需求,设立应急照明按钮或开关,并明确应急照明的位置和亮度要求。
电力隧道照明施工方案

电力隧道照明施工方案电力隧道照明施工方案为了确保隧道的安全和顺畅通行,电力隧道的照明工程非常重要。
下面是一个电力隧道照明施工方案,以确保隧道内光线明亮、稳定,并能适应各种情况和需求。
1. 施工前的准备工作:- 确定照明方案:根据隧道的长度、宽度和形状,确定合适的照明方案。
这可能包括天花板照明和墙面照明,以确保整个隧道内都有足够的光线。
- 选购照明设备:根据照明方案,选择高品质的照明设备,包括LED灯具和防护罩。
LED灯具具有长寿命、高效能和低能耗等优点,适合用于隧道照明。
- 准备材料和工具:准备好所需的电缆、连接器、开关、绝缘胶带等材料和工具,以确保施工过程顺利进行。
2. 施工过程:- 安装天花板照明:首先,根据照明方案,确定天花板照明的位置和间距。
然后,使用安全梯子和扣钉,将LED灯具安装在天花板上。
确保每个灯具都牢固固定,并连接好电缆。
- 安装墙面照明:根据照明方案,确定墙面照明的位置和间距。
然后,使用安全梯子和扣钉,将LED灯具安装在墙面上。
确保每个灯具都牢固固定,并连接好电缆。
- 安装防护罩:为了保护照明设备免受灰尘、碎片等外部物质的影响,安装防护罩是必要的。
将防护罩安装在每个灯具上,确保防护罩与灯具紧密连接,以防止外部物质进入灯具内部。
- 连接电缆:使用合适的电缆和连接器,将每个灯具连接到电源主线上。
确保电缆连接牢固、绝缘良好,并遵循电缆布线要求,以确保电能稳定、安全地传输。
3. 质量检测和维护:- 施工完成后,对隧道照明进行质量检测。
确保每个灯具都正常工作,光线明亮稳定,没有闪烁或漏光等问题。
- 定期进行维护和保养,包括清洁灯具和防护罩,更换老化或损坏的灯具,修复电缆连接问题等。
通过以上步骤,可以确保电力隧道的照明工程施工顺利进行,并获得高质量、高效能的隧道照明效果。
隧道工程施工用电及照明安全措施

隧道工程施工用电及照明安全措施项目经理部设电气工程师或技术员一名,负责安全技术档案的建立和管理。
建立健全各种规章制度,并认真执行。
电工必须熟悉用电安全规程、规范,认真执行。
并建立临电档案,及时记录有关资料。
电工负责填写临电纪录和维护临电线路及操作开关。
线路开关及设备每月检查一次,包括线路的绝缘测试,接地电阻测试,设备绝缘测试及线路设备的检查等。
配电系统全部采用TN-S系统,所有用电设备的外壳必须与专用的PE线相连通,总接地电阻必须小于4Ω。
手持式用电设备的保护地线应在移动电缆芯内,其截面大于1.5mm2。
维修和操作开关时,电工必须穿戴绝缘鞋、手套,必须使用绝缘工具。
10kV进洞线路采用高压电缆线,固定于边墙上,悬挂高度不小于3.5m。
洞内安全照明电压不得大于36伏,且输电线路长度不大于100m。
洞内高压变电站应采用井下高压配电装置或相同电压等级的油开关柜,低压采用成套组合电器和带负荷调压变压器。
严禁用不合格的开关、熔体代替、更换。
洞内10KV电力电缆和低压电力电缆,以及其他电力电缆必须做好明显的标识。
防止安全事故的发生。
洞内设备移动前进行检查,不得与电力电缆相接触或钩挂。
在移动时采取相应的安全措施,保证电力线的安全。
由于低压电力电缆,10KV电力电缆,照明灯具及线路均设于同一侧,工作时所用的梯子等不得靠在电力电缆上,照明灯应与电缆有一定距离。
在主要通道、抽水机站等重要场所,设置安全照明。
漏水地段照明应采用防水灯头和灯罩,不安全因素较大的地段必须加大照度。
现场配备灭火工具、器材,确保现场电气设备及其他设备的安全。
做好现场管理及安全用电工作,隧道内高温潮湿,施工作业面使用36V安全电压照明。
动力线采用架空电缆线,不得使用裸线。
电气设备要有可靠的保护接地。
电工、电焊工为特殊工种,必须经考试合格,持证上岗,现场用电必须有专职电工负责,严禁非专业人员操作、维修电气设备,严禁私自接线。
洞内电力设施定期检查,专人负责洞内用电设施引接、维修和更换,确保洞内施工照明和用电设备的正常运转。
隧道供电、安全照明监理要点范本

隧道供电、安全照明监理要点范本一、前言为了确保隧道供电和安全照明系统的正常运行和安全性,进行监理工作是至关重要的。
本文以隧道供电和安全照明监理为主题,结合实际工作经验总结出以下要点,供相关人员参考和使用。
二、隧道供电监理要点1. 设备安装验收(1)隧道供电设备的安装位置、布线和连接方式应符合相关设计要求,并进行验收。
特别要注意避免电缆过度弯曲和受压。
(2)供电设备的安装要符合安全规范,确保设备固定牢固、线路接地良好。
(3)对供电设备进行全面的运行试验,确保其各项指标符合技术要求。
2. 线路与电缆监理(1)线路的敷设应符合设计方案要求,并注意保护线路的整洁和隐蔽性。
(2)线路应保证与其他设备的安装位置和布线要求相符,且各线路应有明确的标识和编号。
(3)对电缆进行排查和检测,确保电缆的绝缘性能符合标准要求,并做好保护工作,避免外力损伤。
3. 设备运行监测(1)根据供电设备的特点,制定相应的检修计划和运行维护方案,并进行监督执行。
(2)定期检查供电设备的运行情况,包括温度、电流、电压等参数的监测,及时发现和处理异常情况。
(3)随时关注供电设备的运行记录和故障信息,并制定相应的处理措施,确保设备的正常运行。
4. 应急供电监控(1)针对供电设备故障、电力故障或其他突发情况的应急供电措施,制定详细的应急预案,并进行监督实施。
(2)保证应急供电设备的正常运行和可靠性,定期进行演练和测试,及时解决发现的问题。
(3)监督隧道应急供电设备的备件储备情况,确保备件的及时补充和更新。
5. 能耗监测(1)对隧道供电系统的能耗进行定期监测和分析,发现能耗异常即时处理,提出相应的节能措施。
(2)与供电部门密切配合,建立有效的节电机制,提高能源利用效率。
三、安全照明监理要点1. 设备安装验收(1)安全照明设备的安装位置和数量应符合相关设计要求,并进行验收。
特别要注意照明设备的布局要合理,确保隧道内整体的照明效果。
(2)安全照明设备的固定和连线要牢固可靠,采用合适的接线方式,并通过验收测试确保其正常运行。
隧道供电、安全照明监理要点模版

隧道供电、安全照明监理要点模版一、项目背景隧道是连接山区与平原、两个城市等不同地理区域的重要交通通道。
在现代交通建设中,隧道供电和安全照明是保障隧道运营安全和通畅的关键因素。
因此,对于隧道供电和安全照明的监理工作是非常重要且必要的。
二、供电系统监理要点1. 设计监理(a) 监督施工方按照相关标准对隧道供电系统进行设计,确保设计方案的合理性和可行性。
(b) 监理施工方在设计过程中应确保供电系统的可靠性、安全性和稳定性。
(c) 监督施工方按照隧道供电系统的使用需求,合理设置隧道照明、防火和应急照明设备,并对其进行布局和安装。
2. 材料监理(a) 监督施工方按照相关标准和规范选择符合质量要求的供电和照明设备材料。
(b) 监督施工方对供电和照明设备的材料进行验收,并确保符合设计要求和技术规范。
(c) 监督施工方对供电和照明设备及配件的质量进行抽样检测和试验,确保其质量合格。
3. 施工监理(a) 监督施工方按照相关标准和规范组织供电系统的施工过程,确保施工工艺和操作规程的正确性。
(b) 监督施工方对供电系统的施工质量进行检查和验收,确保施工质量符合要求。
(c) 监督施工方对供电系统的施工安全进行监测,确保施工现场的安全和环境保护。
4. 竣工监理(a) 监督施工方按照相关标准和规范对供电系统进行竣工验收,确保供电系统的正常运行和安全可靠。
(b) 监督施工方对隧道照明、防火照明和应急照明设备进行功能测试,确保其正常工作和可靠性。
(c) 监督施工方对供电系统的竣工资料进行归档和整理,包括设计文件、施工记录、检测报告等。
三、安全照明监理要点1. 设计监理(a) 监督施工方按照相关标准和规范对隧道照明系统进行设计,确保其合理性和有效性。
(b) 监督施工方对隧道照明系统的设计方案进行评审和审查,确保其符合安全要求和使用需求。
(c) 监督施工方对隧道照明系统的布局、照度和亮度进行设计和计算,确保其满足隧道通行安全要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
隧道施工供电与照明
一、供电电压和供电方式;
1、供电电压;①、洞内采用6~10KV高压供电;②、动力:高压6KV,低压380V或660V;;③、照明:洞内工作面和各类洞室检修用的手提行灯等;
2、供电方式;①、由地面变电站的6~10KV母线出电缆供电;②、每个隧道分别由地面变电站6~10KV母线出电;③、对洞内二衬台车采用移动式变电站(车)供电,每;300m移
隧道施工供电与照明
一、供电电压和供电方式
1、供电电压
①、洞内采用6~10KV高压供电。
各级供电电压:
②、动力:高压6KV,低压380V或660V;
③、照明:洞内工作面和各类洞室检修用的手提行灯等照明采用36V,其余均为220V。
2、供电方式
①、由地面变电站的6~10KV母线出电缆供电。
②、每个隧道分别由地面变电站6~10KV母线出电缆供电,电缆线路应不少于两回,并接于不同的母线段。
③、对洞内二衬台车采用移动式变电站(车)供电,每隔250~
300m移动一次。
抽水机和通风机等一般宜采用固定式配属变压器供电。
3、低压配电系统
①、洞内低压配电系统原则上应采用中性点不接地的三相三线制供电。
但是对于进出口工区,由施工单位制订出相应的安全措施后,亦可采用中性点接地的三相四线制供电;而斜井工区则必须采用中性点不接地的三相三线制供电。
②、由于隧道施工对照明质量要求不高,一般可采用动力、
照明共用变压器供电。
二、隧道施工照明
1、开挖成型地段,可选用220V、1000W点犯钨灯。
成洞地段选用220V、100W白炽灯,安装距离,每隔20m安装一盏。
安装高度路面上2.5m。
要求每盏灯安装开关一个。
2、开挖工作面和需要移动照明的局部地方,可选用36V的白炽灯或36V 的矿用溴钨灯。
三、隧道供电有关安全规定
1、一般规定
①、每一隧道应有两回电源线路,当任一回路因发生故障停止供电时,另一回路应能担负全部一类负荷。
②、井下中央变电站的供电线路,不得少于两回路,当任一
回路停止供电时,其余回路应能担负全部一类负荷。
③、井下配电变压器禁止中性点接地。
禁止由地面上中性点
接地的变压器或发电机直接向井下供电。
④、洞内不得带电检修、搬迁电气设备(包括电缆或电线)。
⑤、操作洞内电气设备,必须遵守下列规定。
非值班电气人员,不得擅自操作电气设备;
操作高压电气设备主回路时,操作人员必须戴绝缘手套,穿
绝缘靴或站在绝缘台上。
一切容易碰到的、裸露的电气设备必须装设遮栏,遮栏高度
不低于1.7m。
洞内高压停送电应实行操作票制度。
低压停送电应严格执行
谁停电,谁送电的停送电制度。
2、机电设备洞室
①井下中央变电站。
⑴洞室必须确保无落石可能,不得渗水,地面标高应比出口处井底面高出0.5m。
⑵洞室内应设置灭火器和砂箱,并在出口通道处设置向外开的铁门。
⑶当变配电所与水泵房相毗邻时,两洞室间应设置带门的隔墙,各自应有一个单独的出口;独立设置的变(配)电所洞室,当长度超过10m时,应在洞室的两端各设一个出口。
(4)装有带油的电气设备洞室,禁止设集油坑。
洞室内各项设备同墙壁之间,应留出0.5m以上的通道,各项
设备相互之间,应留出0.8m以上的通道,如果不需要从两侧或后面进行检修的设备,可不留通道.
井下变配电所高压开关柜按单列布置时,其正面维护通道宽
度宜≥1.5m;按双列布置时, 其正面维护通道宽度宜≥2.0m。
洞室入口处应悬挂“非工作人员禁止入内”牌,洞室内有高
压电气设备时,入口处和室内都应在明显地点加挂“高压危险”牌。
②、洞室其他变配电点可利用隧道避人洞或避车洞作为机电设备洞室,但需设置防护遮栏,遮栏高度不低于1.7m并悬挂“高压危险”牌。
3、电气设备的保护
①、继电保护
⑴洞内高压电动机、动力变压器高压侧,应有短路、过负荷保护和无压释放保护;其余配电点上引出的馈电线上,则必须装设短路和过负荷保护或至少应装设短路保护;低压电动机应具备短路、过负荷、单相断线保护。
⑵手持式用电设备必须装设漏电保护装置。
⑶直接向洞内供电的馈电线上,严禁装设自动重合闸。
手动合闸时,必须先同洞内联系。
②、防雷保护
向洞内供电的地面变电站高压母线上有架空进(出)线时,应在洞内有高压电动机的变(配)电所母线上装设磁吹式避雷器和电容器。
③、保护接地
⑴36V以上的和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架等,都必须有保护接地。
⑵所有电气设备的保护接地装置(包括电缆的铠装、铅皮、接地芯线)和局部接地装置,都应同主接地极相连接以形成一个总接地网。
⑶下列地点应设局部接地极:每个装有电气设备的洞室;
每个单独装设的高压电气设备;每个低压配电点;连接
动力铠装电缆的接线盒。
④、接地网上任一保护接地点测得的接地电阻值,宜不超过2Ω,如果条件困难时,允许放宽到4Ω。
每一移动设备至总接地网或最近接地极之间的接地线的电阻,不应超过1Ω。
4、电气设备的维护和修理
①、电气设备的检修、维护、修理和调整工作,必须由专职的或临时指派的电气维修工进行,高压设备的修理和调整工作,应实行工作票制度。
②、洞内电气设备的检修,必须停电,验电确认无电后,应
立即将检修设备接地并三相短路,然后将电气设备闭锁好,挂上“禁止合闸,有人工作”的标示牌之后,由两人以上执行,其中级别较高的一人,应为监护人。
③、电气设备应进行定期检查、维护。
配电系统继电保护装置检查整定每季一次。
⑴主要电气设备的绝缘电阻检查每月一次。
但是,当连续停
用48h以上时,在使用前应进行绝缘电阻测定。
⑵新安装的电气设备的绝缘电阻和接地电阻的测定,投入运
行前进行。
⑶电气设备的保护接地每班应由当班工作人员进行一次外表
检查。
④油断路器经三次切断短路故障后,其绝缘油应加试一次电
压耐压试验,并检查有无游离碳。
5、电缆的选用
①、电缆实际敷设地点的水平差,应同电缆规定的允许敷设的水平差适应。
②、固定敷设的高压电缆应采用钢丝(钢带)铠装电缆。
③、移动变(配)电站和手持式电气设备应采用专用橡套电缆。
④、固定敷设的低压电缆应采用铠装电缆或橡胶电缆。
⑤、低压电缆不宜采用铝芯,开挖面禁止采用铝芯。
6、电缆的敷设
⑴、电缆必须悬挂。
在正洞中,电缆应用吊钩悬挂。
夹持装置应能承担电缆重量,并不应损坏电缆。
⑵、正洞中悬挂的电缆应有适当弛度,电缆、接线盒及终端盒在敷设和运行中,都不应承受较大的拉力。
如果未衬砌地段长度超过300m时,则在该段敷设的电缆应预留6~10m的富裕长度,以便通过模板台车。
⑶、电缆的悬挂高度: 正洞宜不低于2.5m。
⑷、电缆悬挂点的距离:在正洞内不应超过3m。
⑸、电缆同胶皮风管等易燃物品应分挂在洞内两侧。
电缆如
果同风管、水管在洞内一侧敷设时,必须敷设在管子的上方,并保持0. 3m以上的距离。
⑹、洞内的电话和信号电缆,应同电力电缆分挂在洞内的两
侧。
在正洞内,应敷设在电力电缆的上方,并保持0.3m以上的距离。
⑺、由地面发、变电站送往洞内变(配)电所的两条10KV电
源电缆,若敷设在洞内同一侧时,其间距离应大于0.3m,
其余的电力电缆敷设在洞内同一侧时,高、低电缆间的距离应大于0.1m;相同电压等级电缆之间的距离不小于0.05m。
⑻、不同类型的电缆之间不应直接连接,必须经过符合要求
的接线盒、连接器或母线盒进行连接。
⑼、相同类型电缆之间可以直接连接,但必须遵守下列规定。
纸绝缘电缆必须使用符合要求的接线盒连接,高压纸绝缘电缆接线盒必须灌注绝缘充填物。
橡胶电缆连接(包括已损坏的橡胶电缆的修补)必须使用硫化热补或同热补有同等效能的冷补,热补或冷补后的橡胶电缆,必须经浸水耐压试验,合格后方能使用。
塑料电缆的连接,其连接处的机械强度以及电气、防潮
密封、老化等性能,应符合该型电缆的技术标准的要求。
参见表1和表2。
⑾、电缆芯线必须使用齿形压线板(卡爪)或线鼻子同电气设备进行连接。
⑿、固定敷设的电缆不应遭淋水或滴水。
严禁在电缆上悬挂
任何物件。
盘圈或盘8字型的电缆不应带电。
⒀、电缆敷设的环境温度及电缆或钢管的弯曲半径等应满足表3的要求。
7、电缆的预防性试验
①、高压电缆安装前,应进行工频耐压试验,试验按厂家要求进行。
若无厂家规定,可参照表4进行。
②、高压电缆敷设后,应进行直流耐压试验,试验按厂家要
求进行。
若无厂家规定,可参照表4进行。
③、电缆在工频耐压试验前和安装后及每次投入运行前,应
进行绝缘电阻测定,其值应不小于表4中规定的数值。
8、电缆的维护
①、电缆应定期进行巡查,巡查的主要内容:电缆外护层是否有放电烧损情况;电缆及终端是否有漏油情况;终端瓷套是否清洁、接地线有无松动断股现象;电缆挂钩、夹子、卡箍等有无松动或锈烂现象。
每周巡查1~2次。
②、电缆温度检查每月至少1次,测量电缆温度应在负荷最
大时进行。
其值不应超过表3中规定的数值。
③、用配电盘电流表或钳型电流表在有代表性的时间里测定。
