pkpm梁间荷载计算、门窗折减

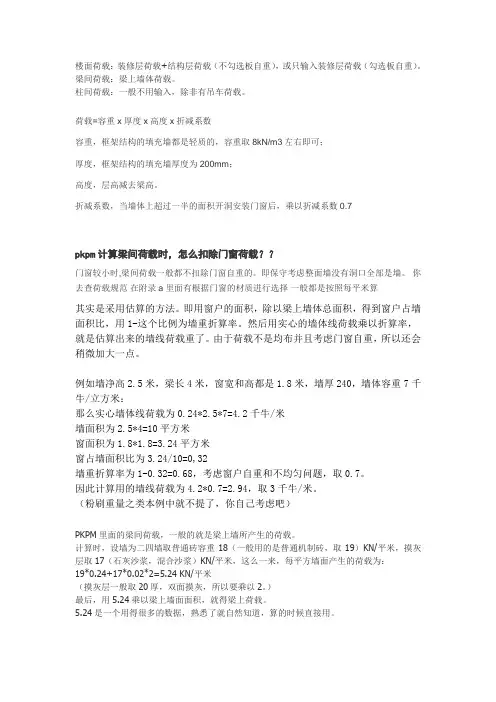

楼面荷载：装修层荷载+结构层荷载（不勾选板自重），或只输入装修层荷载（勾选板自重）。

梁间荷载：梁上墙体荷载。

柱间荷载：一般不用输入，除非有吊车荷载。

荷载=容重x厚度x高度x折减系数容重，框架结构的填充墙都是轻质的，容重取8kN/m3左右即可；厚度，框架结构的填充墙厚度为200mm；高度，层高减去梁高。

折减系数，当墙体上超过一半的面积开洞安装门窗后，乘以折减系数0.7pkpm计算梁间荷载时，怎么扣除门窗荷载？？门窗较小时,梁间荷载一般都不扣除门窗自重的。

即保守考虑整面墙没有洞口全部是墙。

你去查荷载规范在附录a里面有根据门窗的材质进行选择一般都是按照每平米算其实是采用估算的方法。

即用窗户的面积，除以梁上墙体总面积，得到窗户占墙面积比，用1-这个比例为墙重折算率。

然后用实心的墙体线荷载乘以折算率，就是估算出来的墙线荷载重了。

由于荷载不是均布并且考虑门窗自重，所以还会稍微加大一点。

例如墙净高2.5米，梁长4米，窗宽和高都是1.8米，墙厚240，墙体容重7千牛/立方米：那么实心墙体线荷载为0.24*2.5*7=4.2千牛/米墙面积为2.5*4=10平方米窗面积为1.8*1.8=3.24平方米窗占墙面积比为3.24/10=0,32墙重折算率为1-0.32=0.68，考虑窗户自重和不均匀问题，取0.7。

因此计算用的墙线荷载为4.2*0.7=2.94，取3千牛/米。

（粉刷重量之类本例中就不提了，你自己考虑吧）PKPM里面的梁间荷载，一般的就是梁上墙所产生的荷载。

计算时，设墙为二四墙取普通砖容重18（一般用的是普通机制砖，取19）KN/平米，摸灰层取17（石灰沙浆，混合沙浆）KN/平米，这么一来，每平方墙面产生的荷载为：19*0.24+17*0.02*2=5.24 KN/平米（摸灰层一般取20厚，双面摸灰，所以要乘以2。

）最后，用5.24乘以梁上墙面面积，就得梁上荷载。

5.24是一个用得很多的数据，熟悉了就自然知道，算的时候直接用。

(完整word版)PKPM参数(超详细)解析

一、总信息1、水平力与整体坐标夹角:该参数为地震力、风荷载作用方向与结构整体坐标的夹角。

抗规》5.1.1 条和《高规》4.3.2 条规定，“一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算”.如果地震沿着不同方向作用,结构地震反应的大小一般也不相同，那么必然存在某个角度使得结构地震反应最为剧烈，这个方向就称为“最不利地震作用方向”。

这个角度与结构的刚度与质量及其位置有关,对结构可能会造成最不利的影响，在这个方向地震作用下,结构的变形及部分结构构件内力可能会达到最大. SATWE 可以自动计算出这个最不利方向角，并在WZQ。

OUT 文件中输出。

如果该角度绝对值大于15 度，建议用户按此方向角重新计算地震力，以体现最不利地震作用方向的影响。

一般并不建议用户修改该参数，原因有三：①考虑该角度后,输出结果的整个图形会旋转一个角度,会给识图带来不便；②构件的配筋应按“考虑该角度"和“不考虑该角度”两次的计算结果做包络设计；③旋转后的方向并不一定是用户所希望的风荷载作用方向.综上所述，建议用户将“最不利地震作用方向角"填到“斜交抗侧力构件夹角”栏,这样程序可以自动按最不利工况进行包络设计。

水平力与整体坐标夹角与地震信息栏中斜交抗侧力构件附加地震角度的区别是：水平力不仅改变地震力而且同时改变风荷载的作用方向；而斜交抗侧力仅改变地震力方向（增加一组或多组地震组合),是按《抗规》5.1.1 条2 款执行的。

对于计算结果，水平力需用户根据输入的角度不同分两个计算工程目录，人为比较两次计算结果,取不利情况进行配筋包络设计等;而｛斜交抗侧力}程序可自动考虑每一方向地震作用下构件内力的组合，可直接用于配筋设计,不需要人为判断。

只有在风荷载起控制作用时，现有的坐标下风荷载不能起到控制结构的最大受力状态，此时填写一个角度（逆时针为正，顺时针为负)，让坐标系发生变化，使风荷载在新的坐标系下（如何计算出风荷载产生的内力最大值的角度值？)，能起控制作用（控制结构的最大受力状态），改变参数后,地震作用和风荷载的方向(说明两者方向是一致）将同时改变，但地震作用方向已经不是最不利的方向了,故需要在附加地震作用方向上输入一个相反的角度，使地震作用方向应按原坐标系计算，使地震力最大;如不需要改变风荷载的方向，只需考虑其它角度的地震作用时，则无需改变“水平力与整体坐标的夹角”，只增加附加地震作用方向即可。

PKPM荷载设置

PKPM里面的梁间荷载，一般的就是梁上墙所产生的荷载。

计算时，设墙为二四墙取普通砖容重18（一般用的是普通机制砖，取19）KN/平米，摸灰层取17（石灰沙浆，混合沙浆）KN/平米，这么一来，每平方墙面产生的荷载为： 19乘0.24+17乘0.02乘2=5.24 KN/平米（摸灰层一般取20厚，双面摸灰，所以要乘以2。

）最后，用5.24乘以梁上墙面面积，就得梁上荷载。

5.24是一个用得很多的数据，熟悉了就自然知道，算的时候直接用。

pkpm中的荷载输入：当建筑模型建好后，输完楼板上的恒载、活载后，输梁上荷载时：那么梁上的恒载应该包括那些呢？活载应该包括哪些呢？？？“楼面荷载传导计算”是做什么用的？？梁上的恒载是不是包括：主梁：梁的自重+梁上自承重墙重？楼板下的主梁：梁的自重。

还要不要加上主梁上的次梁的自重、楼板的自重和其上所承担的荷载？？柱子上的恒载是不是只包括其所在的楼层这个区段内自重，要不要加上该楼层以上的载？？？这样理解对吗？：在楼板上布置完恒载和活载后，布置梁的荷载时只考虑梁自身的自重。

然后在荷载传导计算中就把梁所承担的所有荷载就算出来了？？一般只要输入楼板上的恒载和活载，注意楼板恒载应包括楼板自重（钩选了自动计算楼板自重的除外）。

程序会自动将楼面荷载传导至梁上，因此梁上一般只要输入上面一层的填充墙自重作为恒载，所有梁柱的自重都不需要输入，程序会自动计算。

对于柱子，一般不用输入荷载，所有梁传来的荷载会自动倒算到柱子上。

以上是一般情况，要注意按实际情况输入荷载。

比如说梁上没有填充墙，但是有一个比较重的设备，那么就不用输入梁的恒载，但要按设备的实际作用力输入梁上活载。

再比如柱子在中部受到一个水平力，例如设置了一个雨篷斜拉杆拉在柱子上，那么就要输入柱子的活载。

楼面荷载传导计算就是把楼面的荷载传至梁上，再把梁的荷载传至柱上，再把柱的荷载传至最低层，为基础计算做准备。

求教高手pkpm梁间荷载：均布、集中荷载分别指什么？加载在哪里呢？均布荷载（jun bu he zai）distributed load（uniform load）连续作用在构件表面的较大面积上，不能看成集中荷载，且任意两个荷载的大小方向均相同的荷载称为均布荷载集中荷载是对应于均布荷载的一个概念，其作用面积相对于被作用的面来说很小，可以简化成一个点的荷载就是集中荷载了。

PKPM建模荷载取值参考

PKPM里面的梁间荷载一般的就是梁上墙所产生的荷载;计算时,设墙为二四墙取普通砖容重18一般用的是普通机制砖,取19KN/平米,摸灰层取17石灰沙浆,混合沙浆KN/平米,这么一来,每平方墙面产生的荷载为：19乘0.24+17乘0.02乘2=5.24 KN/平米摸灰层一般取20厚,双面摸灰,所以要乘以2; 最后,用5.24乘以梁上墙面面积,就得梁上荷载;5.24是一个用得很多的数据,熟悉了就自然知道,算的时候直接用;pkpm中的荷载输入：当建筑模型建好后,输完楼板上的恒载、活载后,输梁上荷载时：那么梁上的恒载应该包括那些呢活载应该包括哪些呢“楼面荷载传导计算”是做什么用的梁上的恒载是不是包括：主梁：梁的自重+梁上自承重墙重楼板下的主梁：梁的自重;还要不要加上主梁上的次梁的自重、楼板的自重和其上所承担的荷载柱子上的恒载是不是只包括其所在的楼层这个区段内自重,要不要加上该楼层以上的荷载这样理解对吗：在楼板上布置完恒载和活载后,布置梁的荷载时只考虑梁自身的自重;然后在荷载导计算中就把梁所承担的所有荷载就算出来了一般只要输入楼板上的恒载和活载,注意楼板恒载应包括楼板自重钩选了自动计算楼板自重的除外;程序会自动将楼面荷载传导至梁上,因此梁上一般只要输入上面一层的填充墙自重作为恒载,所有梁柱的自重都不需要输入,程序会自动计算;对于柱子,一般不用输入荷载,所有梁传来的荷载会自动倒算到柱子上;以上是一般情况,要注意按实际情况输入荷载;比如说梁上没有填充墙,但是有一个比较重的设备,那么就不用输入梁的恒载,但要按设备的实际作用力输入梁上活载;再比如柱子在中部受到一个水平力,例如设置了一个雨篷斜拉杆拉在柱子上,那么就要输入柱子的活载;楼面荷载传导计算就是把楼面的荷载传至梁上,再把梁的荷载传至柱上,再把柱的荷载传至最低层,为基础计算做准备;pkpm梁间荷载,均布、集中荷载分别指什么加载在哪里呢均布荷载jun bu he zaidistributed loaduniform load连续作用在构件表面的较大面积上,不能看成集中荷载,且任意两个荷载的大小方向均相同的荷载称为均布荷载集中荷载是对应于均布荷载的一个概念,其作用面积相对于被作用的面来说很小,可以简化成一个点的荷载就是集中荷载了;在PKPM中,梁、墙间都可能有均布荷载,举例说,框架结构,楼层梁之间,要砌隔墙,隔墙的位置,从柱间、梁间封闭成的一个面上都有,这样就简化成了均匀布置在梁上的均布荷载; 而集中荷载要看具体情况,比如说某个梁上起小柱,而在模型中不打算建这个小柱或者标高不在楼层上,那就把柱子上的力转化为集中力,加在梁或柱子相应的作用点上就可以了;加载位置看作用位置,加载在哪就加在哪~还有节点荷载,一般节点荷载的加载用不到,但是比如说坡屋面,会对梁有水平力,而PKPM中的均不荷载,集中荷载都是竖向加的,水平力就必须用节点荷载来施加~PKPM砌体结构建模我在PM建模过程中,把墙体上的窗洞和门洞都减去;在荷载输入中还需不需要输入梁间荷载和墙间荷载最佳答案砌体建模时,墙体的自重程序会自动计算的;除此之外的荷载你都要自己输入;PKPM里面的柱间荷载指什么柱间荷载就是作用在柱子中间的荷载呀;具体有没有要看实际情况呀;一般框架结构是没有的,但是要实际分析,比如你在柱子上挑个牛腿,支撑别的什么东西,那就要加柱间荷载了;又或者你的柱子在高度一半的地方受到水平集中力,那也要加啊;具体就是有荷载就输,没荷载就不输;柱上的荷载有活和恒载;恒载程序自动算;活载一般是接受梁和板传来的;一般不用输入柱荷载;一般需要自己算好输入的是梁上的恒载,墙体的重量填充墙--框架结构中,剪力墙不需要;再就是板上的活荷载;LT中的是预留洞口,但是荷载要输入;楼面恒活荷载计算1、比如砌体墙的荷载转换：假设体荷载为12kN/m3,墙厚为0.1m,墙高为3m,则面荷载为12x0.1=1.2kN/m2,线荷载为1.2x3=3.6kN/m2、PKPM建立模型过程中,面荷载主要有恒载与活载,恒载主要包括面层做法与吊顶等在楼面荷载菜单中点取自动计算楼板自重那一项,活载一般查荷载规范所得；线荷载主要为隔墙荷载,按第一条所示方法计算即可要自己根据实际情况计算一下才好：包括面层、板、屋顶粉刷等自重在输入楼板荷载时,勾选“自动计算楼板自重”后, 恒载仅加面层荷载就ok了,一般选1.5kn即可;没勾选“自动计算楼板自重”时,一般选4.5kn;面层的重量一定是要加的,从一般情况来说,恒1活2基本差不多了;PKPM中恒载输入：1钩选程序自动计算楼板自重,则输入的楼面均布荷载应该包括建筑面层自重、顶棚抹灰、设备荷载折算、吊顶、管道等；2不钩选程序自动计算楼板自重,则输入的楼面均布荷载应该包括建筑面层自重、楼板自重、顶棚抹灰、设备荷载折算、吊顶、管道等；对砖混结构墙体抹灰可以通过适当增加砌体自重考虑;楼板的恒荷载=结构自重+装修荷载,注意都要用标准值;看来你要多看看教科书;一些例题给你们参考一下1 上人屋面恒载40厚C25细石砼：0.04x25=1.00 kN/m225厚挤塑保温板：0.17x0.025=0.004SBS防水卷材一道：0.35 kN/m220厚1:2.5水泥砂浆分层找平：0.020x20＝0.4 kN/m250厚膨胀珍珠岩芯板：0.06x17=1.02 kN/m218厚1:3水泥砂浆找平：0.018x20=0.36kN/m2结构层：0.12 x25=3.00 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计：6.57kN/m2活载：2.0kN/m23不上人屋面恒载：40厚C20细石混凝土保护层：0.04x25=1.0 kN/m225厚1:3水泥砂浆分层找平：0.025x20＝0.5 kN/m250厚膨胀珍珠岩芯板：0.05x4=0.2 kN/m2结构层：0.12 x25=3.00 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计:5.04kN/m2活载：0.70kN/m24楼面楼梯间、楼梯不包括现浇板自重,均为标准值恒载13厚1:1.5水泥砂浆面层压光：0.013x20=0. 26kN/m220厚1:2.5水泥砂浆底层纯水泥浆一道：0.02x20=0.4 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计：1kN/m2活载:2.5kN/m2卫生间、厨房恒载20厚1：2.5水泥砂浆保护层：0.02x20=0.4kN/m2水泥砂浆向地漏找泛水,最薄处15厚：0.02x20=0.4kN/m2结构层：0.01 x25=2.5 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计：3.64kN/m2活载：2.5kN/m2卫生间楼面：结构层： 130板：3.25 kN/m2面层： 1.06 kN/m2板底抹灰：0.40 kN/m2防水层： 0.30 kN/m2找平层： 0.40 kN/m2蹲位荷载及隔板： 3.27 kN/m2合计：8.68 kN/m2除楼梯间、楼梯、卫生间、厨房外所有房间13厚1:1.5水泥砂浆面层压光：0.013x20=0. 26kN/m220厚1:2.5水泥砂浆底层纯水泥浆一道：0.02x20=0.4 kN/m2结构层：0.12 x25=3.00 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计：4.0kN/m2活载：4.0kN/m25填充墙墙体荷载240厚粘土空心砖砌体：4.54 kN/m2120厚粘土空心砖砌体：2.39kN/m2PKPM中楼梯间荷载输入值得注意的是地梁这一层和楼梯最上面一层的荷载有楼板的楼面层上,我采用的方法是梯板板厚取为0,楼面恒载分别取7.0和1.8常见;其他情况查规范,在架梯柱的框架梁上输入梯柱的集中荷载梁间荷载地梁层如果也按这种方法输入的话,比实际的荷载要大一点,大的那一点,以双跑楼梯为例,多了上部那块梯板的一半荷载,这一半荷载已经考虑在了上一层的楼面恒载中;这时,我们按以下方法处理：起步的这块梯板一半的荷载加在地梁上,并且只分布在这根地梁一半的长度上；与梯梁连接的两块梯板有一半的荷载加在梯梁上,沿梯梁全长分布,另外还要加上平台板一半的荷载；在两边框架梁上各加上一个梯柱的集中荷载;如下图示：计算过程：荷载210.0001.30：梯板长2800,宽1300,楼板面荷载取7.07.02.8/2=9.8,取10荷载111.500：平台板宽1.8;1.81.8+10,取11.5梯柱2002501800集中荷载：0.20.251.825楼梯最上面一层,只有一块梯板两端分别搭于上一层的次梁和中间的梯梁上,没有其他荷载,楼面恒活载均为0,这板块梯板的荷载加在次梁上如下图示：计算过程略;屋面与楼面荷载取值3.1.1 恒载恒载：又称永久荷载,在结构使用期间内,荷载的大小不随时间的推移而变化、或其变化与其平均值相比较可以忽略不计、或其变化是单调的并能趋于限值的荷载;如结构自重、构造层重、土压力等;结构自重和构造层重的标准值计算,可按照施工图纸的设计尺寸和材料的单位体积、或面积、或长度的重力,经计算直接确定；土压力标准值的计算详有关基础设计资料;3.1.1.1 楼面恒荷载楼面恒荷载主要由三部分组成：建筑面层恒荷载、结构层恒荷载、顶棚恒荷载,分布形式详图3.1.1所示;1由建筑面层引起的楼面恒荷载计算建筑面层引起的楼面恒荷载计算,必须根据建筑楼面面层的具体做法确定,常用建筑楼面面层恒荷载取值可图3.1.1 楼面恒荷载组成示意图参考表3.1.1;2由结构层引起的楼面恒荷载计算结构层引起的楼面恒荷载 = 结构楼层楼板厚度×钢筋混凝土容重一般取25kN/m3程序计算时,只要输入结构楼层楼板厚度和混凝土容重,结构层恒荷载即会自行导算,详4.1所述;表3.1.1 常用建筑楼面面层恒荷载取值参考表3由顶棚引起的楼面恒荷载计算顶棚引起的楼面恒荷载计算,必须根据建筑顶棚的具体做法确定,常用建筑顶棚恒荷载取值可参考表3.1.2;表3.1.2 常用建筑顶棚恒荷载取值参考表3.1.1.2 屋面恒荷载屋面恒荷载主要由三部分组成：建筑屋面面层恒荷载、结构层恒荷载、顶棚恒荷载,分布形式详图3.1.2所示;图3.1.2 屋面恒荷载组成示意图由结构层与顶棚引起的屋面恒荷载计算方法,同相应楼面恒荷载的计算方法,由建筑屋面面层引起的屋面恒荷载,必须根据建筑屋面面层的具体做法确定;由于建筑屋面承担着保温、隔热和防水、排水的功能,因此建筑屋面面层的做法相对于建筑楼面面层的做法要复杂得多,加之各地气候、雨水情况不同,保温隔热材料和防水材料的不断更新发展,使各地屋面面层的做法不完全相同,但基本构造层相差不多;1平屋面面层恒荷载计算平屋面,又称建筑找坡屋面,排水坡度为2%～3%,屋面面层的基本构造、荷重如下：①结构层钢筋混凝土屋面板上水泥砂浆找平层：厚度15～30mm,容重20kN/m3；②隔气层：以成品为主,重量较轻,可以忽略；③保温层兼找坡层：一般采用憎水性能好、导热系数小和重量轻的保温材料,起坡处厚度必须满足热工要求、由建筑专业计算决定,如膨胀珍珠岩系列容重7～15 kN/m3,现场拌制的砂浆取大值,成品取小值、挤塑板系列很轻,重量可以忽略等；④水泥砂浆找平层：厚度15～20mm,容重20kN/m3；⑤防水层：如二毡三油系列、二布六胶系列等,重量2～8 kN/m2；⑥保护面层：对于不上人屋面,可以是涂料、反射膜、砂石粘料常称绿豆砂、蛭石云母粉、纤维纺织毯、水泥砂浆块材等；对于上人屋面,与楼面面层的做法相同,一般以水泥砂浆面层为主；也可以结合环境绿化,采用种植屋面、蓄水屋面等;2坡屋面面层恒荷载计算坡屋面,又称结构找坡屋面,排水坡度≧5%,相对于平屋面来说屋面面层的基本构造要简单一些,通常如下：①结构层钢筋混凝土屋面板上水泥砂浆找平层：厚度15～30mm,容重20kN/m3；②隔气层：以成品为主,重量较轻,可以忽略；③保温层：材料同平屋面；④水泥砂浆找平层：厚度15～20mm,容重20kN/m3；⑤保护面层：如涂料系列、瓦片系列块瓦、油毡瓦、钢板彩瓦、琉璃瓦等,瓦片荷重较大,计算重量时必须根据瓦片的规格、样品及施工方法决定等;3.1.1.3 墙体恒荷载常用建筑墙体荷重及墙面面层荷重取值,可参考表3.1.3;墙体恒荷载一般简化为线荷载的形式,直接作用于支承板或支承梁上,由墙体引起的恒荷载计算方法如下：对于无门窗洞口的墙体实墙：墙体恒荷载kN/m= 墙体净高×墙体单位面积荷重kN/m2对于有门窗洞口的墙体：墙体恒荷载kN/m= 墙体面积×墙体单位面积荷重kN/m2÷支承梁长度墙体单位面积荷重可以直接查相应的设计手册,如表3.1.3所述,也可以按照下式计算：墙体单位面积荷重 = 砌体容重×墙体厚度 + 砌体两侧墙面面层荷重表3.1.3 常用建筑砌体荷重及墙面面层荷重取值参考表续表3.1.33.1.1.4 其它恒荷载1门窗恒荷载取值门窗恒荷载不大,可忽略不计；如要计算,一般简化为均布荷载;常用建筑门窗荷重取值可参考表3.1.4;表3.1.4 常用建筑门窗荷重取值参考表门、保温门、隔声门等的荷重,必须根据厂家样本提供的荷重采用;2楼梯、阳台栏板与栏杆恒荷载取值楼梯、阳台栏板与栏杆的恒荷载计算与建筑做法、采用的材质有关;对于楼梯、阳台的栏板恒荷载,可按下式计算：栏板荷重kN/m= 栏板高度m×栏板容重kN/m3×栏板厚度m= 栏板高度m×栏板面荷重kN/m2对于栏杆恒荷载,可近似取0.5kN/m均布荷载做简化计算;3设备恒荷载取值为满足建筑使用功能需要,常常需要配置一些设备;设备恒荷载的取值依据生产厂家提供的设备样本,设备恒荷载作用的位置依据建筑图中的平面布置;一般设备恒荷载：如电梯机房、自动扶梯、自动人行道等设计时,必须根据厂家提供的产品样本,确定支承钢梁所在的平面位置与设备恒荷载作用的大小；同样屋顶布置了风机房,设计者要根据厂家提供的产品样本,确定风机支承点所在的平面位置与作用恒荷载的大小;振动设备恒荷载：荷载规范4.6明确：对于在使用期间有可能产生振动的设备,在有充分的依据时,有必要考虑一定的动力系数,将设备的自重乘以动力系数后按照静力荷载计算;如：搬运和装卸重物以及车辆起动和刹车的动力系数可采用 1.1～1.3；直升机在屋面上的荷载也应乘动力系数,对具有液压轮胎起落架的直升机可取 1.4,其动力荷载只传至本层屋面板和梁;如设备振动比较厉害、或没有足够的经验参数,则应对设备本身安装必要的减振设施、或对设备基础采取必要的减振措施;。

PKPM计算流程最全

利用PKPM 进行多层框架结构设计的主要步骤1 执行PMCAD 主菜单：输入结构的整体模型1.1 建筑模型与荷载输入1. 结构标准层“轴线输入”（1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸（2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁（3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2. “网格生成”——轴线命名3. “楼层定义”：选择各标准层进行梁、柱构件布置（1）估算（主、次）梁、板、柱等构件截面尺寸）1）梁：框架主梁的经济跨度是6-9米，次梁跨度一般为4-6米。

○1抗震规范第6.3.6条规定：b ≥200；○2主梁：h = (1/8～1/12) l ，b ＝(1/3～1/2)h ；○3次梁：h = (1/12～1/16)l ，b ＝(1/3～1/2)h2）柱：○1抗震规范第6.3.1条规定：矩形柱bc 、hc ≥300，圆形柱d ≥350；○2控制柱的轴压比cc c c f wnS f N A λγλ== λ——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0γ——柱轴力放大系数，考虑柱受弯曲影响，γ＝1.2～1.4w ——楼面竖向荷载单位面积的折算值，w ＝13～15kN/m 2n ——柱计算截面以上的楼层数S ——柱的负荷面积 3）板：单向板跨度位于1.7-2.5米，一般不宜超过2.5米；双向板跨度不宜超过4米。

○1单向板：h = l /40 ～ l /45 (单向板) 且h ≥60mm ；○2 h = l /50 ～ l /45 (双向板) 且h ≥80mm（2）选择各标准层进行梁、柱构件布置1）构件布置，柱只能布置在节点上，主梁只能布置在轴线上。

2）偏心，主要考虑外轮廓平齐。

3）本层修改，删除不需要的梁、柱等。

4）本层信息，给出本标准层板厚、材料等级、层高。

5）截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。

PKPM荷载取值

一、ＰＭ参数输入１、在计算底板时，注意梁、板保护层厚度取５０mm；与土直接接触的梁板保护层厚度取５０mm；关于保护层厚度取值问题，可参见二类a环境下,结构构件保护层厚度和裂缝控制的感想２、在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取０ＫＮ／Ｍ３；３、一般情况下混凝土容重取２６ＫＮ／Ｍ３；４、上部楼层梁柱混凝土保护层厚度统一取３０mm，不再区分２５mm和３０mm；５、楼面恒活荷载输入时，按自动计算现浇楼板自重，且普通住宅装修层荷载按１.６ＫＮ／Ｍ２考虑，其它按实际情况取；６、梁间墙体线荷载，２４０墙体统一按４.２ＫＮ／Ｍ２，１２０墙体统一按３.０ＫＮ／Ｍ２，注意考虑门窗洞口折减和挑板自重；７、地下室外墙按混凝土墙建模，如遇到剪力墙和混凝土墙相临情况，可局部用深梁替代，这样便于ＪＣＣＡＤ导荷布桩．二、结构楼面布置信息：１、板厚一般按板短跨１／３５取值；普通楼层板厚不小于１００mm，屋面板厚不小于１２０mm，对局部露台，当板跨较小时，板厚也可以取１００mm；２、楼梯间板厚取０，电梯间全房间开洞，且注意楼板错层；三、楼面荷载传导计算：１、一般楼面和屋面活荷载按荷载规范取，楼梯间恒载取８.０ＫＮ／Ｍ２，活载对普通多层住宅楼梯取２.５ＫＮ／Ｍ２，对高层住宅或者消防楼梯取３.５ＫＮ／Ｍ２，当梯板为较大跨度或者较厚板厚时，按实际情况取恒载；２、应注意楼梯间实际的导荷方式，如板式楼梯，为两边楼梯梁受力，应选择单向导荷方式；四、画结构平面图：１、一般情况下，普通楼层考虑０.３mm裂缝控制，底板考虑０.２mm裂缝控制，地下车库顶板可根据覆土厚度，先按０.３mm控制，可做一定放大，如按０.２５mm裂缝控制，这个具体工程自己把握，对车库顶板上有消防车情况，可按０.３mm进行裂缝控制；２、对与剪力墙相连的板边界，按固端考虑，对与较大边梁相连的板边界，可考虑边梁的约束作用，适当放大板支座配筋，其余板边界边支座按简支考虑；五、平面荷载校核：１、在布桩时，该项导荷作为参考条件，以ＪＣＣＡＤ为主，如框架剪力墙结构，ＪＣＣＡＤ里面墙体分担的荷载较多，柱分担的荷载较少；反之，ＰＭ导核里面，墙体分担的荷载较少，柱分担的荷载较多；六、分析与设计参数补充定义：１、混凝土容重取２６ＫＮ／Ｍ２；在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取０ＫＮ／Ｍ３；２、在进行整体计算时，对所有楼层强制采用刚性楼板假定，来查看位移比和位移角，其中计算位移角时，不考虑偶然偏心；对高层位移比应≤１.４；对构件进行配筋时，对所有楼层强制采用刚性楼板假定不选；３、模拟施工加载选加载３；４、风荷载信息栏中，对结构基本周期，按ＳＡＴＷＥ整体计算周期结果，将振型１周期进行返输入；注意体型分段数，对有地下室，裙房结构，应分别分段；５、同时选考虑偶然偏心和考虑双向地震；６、对有斜交抗侧力构件，应注意该项取值；７、对计算振型数，应按实际情况取，且使有效质量系数大于９０％；８、应注意周期折减系数，对不同结构类型取不同值，对框架结构取０.７，框架剪力墙结构取０.８，剪力墙结构取０.９；９、柱墙设计时活荷载不折减，传给基础的活荷载折减，考虑梁活荷不利布置，并填写最高层号；１０、应注意对非住宅办公教室等建筑，设计墙、柱和基础时的折减系数，应按荷载规范取；１１、普通搂层梁梁端负弯距调幅系数取０.８５；１２、梁设计弯距放大系数取１.０，考虑０.３mm裂缝控制；中梁刚度放大系数取１.５，其余按默认值；注意对基础拉梁，无底板的情况，中梁刚度放大系数取１.０；１３、框架－剪力墙结构，０.２Ｑ０调整应从底层到屋顶(主要楼层，一旦结构内收则不往上调整)；１４、一般不考虑梁柱重叠部分简化为刚域，选混凝土柱的计算长度系数执行混凝土规范；一般楼层梁柱混凝土保护层厚度取３０mm，地梁混凝土保护层厚度取５０mm；与土直接接触的梁板保护层厚度取５０mm；１５、柱配筋计算原则，按单偏压计算，再按双偏压校核角柱；一般柱轴压比控制在０.８５以内；１６、一般多层不考虑Ｐ－Δ效应，高层考虑Ｐ－Δ效应；且应查看建筑结构的总信息一栏，结构刚重比EJd/GH**2是否大于2.7,然后判断是否考虑Ｐ－Δ效应；１７、其余按默认值；七、特殊构件补充定义：１、除支撑在梯柱上的梯梁外，一般无需点梁铰接；２、注意标高不在同一标高处的梁，当两边高差大于梁高时，如支座不连续，可以考虑铰接；３、注意指定转换梁；选取角柱；４、注意多塔信息的输入，在该步修改混凝土等级和多塔的层高，各塔一层以上的配筋可按单塔计算来配筋；５、执行第７步生成ＳＡＴＷＥ数据文件及数据检查后，如有人防地下室顶板，点取第１０步人防荷载修改，对地下室非人防区，人防荷载取０；如再需运行第７步时，选择保留用户自定义的人防荷载；八、结构内力配筋计算：１、一般情况层刚度比计算按地震剪力与地震层间位移的比；多层和规则的小高层，地震作用分析方法可选择侧刚分析法，并按ＬＤＬＴ侧刚分解；对高层和不规则小高层地震作用分析方法按总刚分析法；线形方程组解法按ＶＳＳ向量稀疏求解器；２、其余按默认；九、画图：指导思想：出图应规范化，讲究效率，避免个性，对同一小区的类似住宅，应保持统一；批量生产，既安全又要兼顾节省．注意与建筑,电气,暖通,给排水专业的密切配合.１、桩（包括抗压和抗拔），对一个小区由一个人计算完成，提供承载力，标记符号应统一；２、底板厚度，抗浮水位，配筋指导方向．裂缝控制，挡土墙配筋等，应由一个人来协调，具体图纸设计由各设计人完成；３、一个小区不同幢楼的竖向构件，如户型相同，应尽量保持一致，且竖向构件(主要指柱)，考虑１０～２０％的安全系数；４、原则上楼梯、节点全部由一个人来完成，楼梯平面、剖面、节点全部拷贝建筑，节点不能随意拆分，把建筑索引全部照搬过来，去掉建筑填充和粉刷线，再标注板厚(尤其是悬挑板)，标配钢筋．。

PKPM中荷载计算

PKPM中荷载计算PKPM是一种专业的结构设计和分析软件，可用于荷载计算。

荷载计算是结构设计的重要一部分，旨在确定在实际使用条件下施加在建筑结构上的各种荷载类型和最大荷载的大小。

在PKPM中进行荷载计算可以帮助工程师确定结构设计的合理性和可行性，确保结构在使用中具有足够的强度和稳定性。

在PKPM中进行荷载计算时，需要考虑以下几个方面：1.荷载类型：PKPM中可以选择各种不同类型的荷载，包括静载荷、动载荷、临时荷载、常用荷载等。

静载荷可以分为永久荷载和可变荷载，永久荷载是施加在结构上的长期作用的荷载，如自重、永久负荷等；可变荷载是结构在使用中产生的临时荷载，如人员活动、设备负荷等。

动载荷是由于外部力的突然改变而引起的瞬变荷载，如风荷载、地震荷载等。

2.荷载标准：3.结构分析：PKPM中可以进行静力分析和动力分析，以确定结构在施加荷载后的变形和应力情况。

静力分析是在荷载作用下无惯性力的情况下进行的，考虑结构的静态平衡条件；动力分析是在荷载作用下有惯性力的情况下进行的，考虑结构的动态响应和振动特性。

4.荷载组合：在PKPM中可以进行不同荷载的组合计算，以确定在不同荷载组合下的最不利工况。

荷载组合可以根据设计规范中的要求进行，一般包括组合系数、荷载比和组合规则等。

5.结果输出：PKPM可以输出荷载计算的结果，包括结构的位移、应力、内力等信息，以帮助工程师进行结构设计和验算。

结果可以以图形或表格的形式输出，便于工程师进行分析和判断。

总之，PKPM中的荷载计算是结构设计的一项重要工作，可以帮助工程师确定结构的强度和稳定性，确保结构在使用中的安全性。

通过选择合适的荷载类型、标准和分析方法，进行合理的荷载组合和结果输出，可以得到满足设计要求的结构设计方案，并为实际施工提供可靠的技术支持。

pkpm梁间荷载计算、门窗折减

楼面荷载：装修层荷载‎+结构层荷载‎（不勾选板自‎重），或只输入装‎修层荷载（勾选板自重‎）。

梁间荷载：梁上墙体荷‎载。

柱间荷载：一般不用输‎入，除非有吊车‎荷载。

荷载=容重x厚度‎x高度x折‎减系数容重，框架结构的‎填充墙都是‎轻质的，容重取8k‎N/m3左右即‎可；厚度，框架结构的‎填充墙厚度‎为200m‎m；高度，层高减去梁‎高。

折减系数，当墙体上超‎过一半的面‎积开洞安装‎门窗后，乘以折减系‎数0.7pkpm计‎算梁间荷载‎时，怎么扣除门‎窗荷载？？门窗较小时‎,梁间荷载一‎般都不扣除‎门窗自重的‎。

即保守考虑‎整面墙没有‎洞口全部是‎墙。

你去查荷载‎规范在附录a里‎面有根据门‎窗的材质进‎行选择一般都是按‎照每平米算‎其实是采用‎估算的方法‎。

即用窗户的‎面积，除以梁上墙‎体总面积，得到窗户占‎墙面积比，用1-这个比例为‎墙重折算率‎。

然后用实心‎的墙体线荷‎载乘以折算‎率，就是估算出‎来的墙线荷‎载重了。

由于荷载不‎是均布并且‎考虑门窗自‎重，所以还会稍‎微加大一点‎。

例如墙净高‎2.5米，梁长4米，窗宽和高都‎是1.8米，墙厚240‎，墙体容重7‎千牛/立方米：那么实心墙‎体线荷载为‎0.24*2.5*7=4.2千牛/米墙面积为2‎.5*4=10平方米‎窗面积为1‎.8*1.8=3.24平方米‎窗占墙面积‎比为3.24/10=0,32墙重折算率‎为1-0.32=0.68，考虑窗户自‎重和不均匀‎问题，取0.7。

因此计算用‎的墙线荷载‎为4.2*0.7=2.94，取3千牛/米。

（粉刷重量之‎类本例中就‎不提了，你自己考虑‎吧）PKPM里‎面的梁间荷‎载，一般的就是‎梁上墙所产‎生的荷载。

计算时，设墙为二四‎墙取普通砖‎容重18（一般用的是‎普通机制砖‎，取19）KN/平米，摸灰层取1‎7（石灰沙浆，混合沙浆）KN/平米，这么一来，每平方墙面‎产生的荷载‎为：19*0.24+17*0.02*2=5.24 KN/平米（摸灰层一般‎取20厚，双面摸灰，所以要乘以‎2。

PKPM吊车荷载计算

PKPM吊车荷载计算时间:2007-05-21 00:00来源:/s/blog 作者:admin 点击: 5814次通常而言，这为我们结构设计提供了更先进的设计工具。

这里我们来看看在软件中怎样实现这一功能。

一．模型处理首先在PMCAD的建模中，在吊车荷载作用的有牛腿的楼层一般没有楼板，也要按"弹性楼板"考虑，需要增加"计算振型个数"且振型分析也应该采用"总刚模通常而言，带吊车的结构大多是工业厂房的排架结构，近来也多用于多层工业厂房的框架，这种可移动荷载的空间整体分析在结构设计中显的越来越重要。

目前有这种功能的计算软件很少，PKPM软件首先在TAT和SATWE中实现了吊车荷载的空间计算，这为我们结构设计提供了更先进的设计工具。

这里我们来看看在软件中怎样实现这一功能。

一．模型处理首先在PMCAD的建模中，由于吊车荷载作用在吊车柱的牛腿上，因此在牛腿处应该增设一个标准楼层，并且在沿吊车轨迹方向应定义布置框架梁，如吊车柱在吊车运行轨迹方向没有框架梁，也应把吊车梁作为两端铰接梁输入（如图一），吊车荷载的移动顺序是通过轨迹上的梁所确定的，这是吊车运行轨迹方向必须布置梁的原因。

当吊车柱之间设有交叉支撑时，必须考虑支撑的作用，这样在吊车柱的设计中，可适当减少吊车柱在支撑布置方向的长度系数。

此外，在吊车荷载作用的有牛腿的楼层一般没有楼板，所以应考虑该层的节点为"弹性节点"，即不受刚性楼板假定的制约。

即使是多层工业厂房，在吊车柱的外边有楼板，也要按"弹性楼板"考虑，或者不考虑楼板的存在和作用，这样可以比较安全地求出水平刹车力对上下梁的影响。

同时由于设置了多个"弹性节点"后，结构的固有自由度增加，需要增加"计算振型个数"且振型分析也应该采用"总刚模型"分析方法。

这样我们就可以在高层版SATWE"特殊构件补充定义"或高层版TAT"特殊荷载查看和定义"中选择"吊车荷载"定义并布置。

PKPM有关荷载计算

§3.2、荷载计算3.2.1、恒载标准值计算（1）屋面均布恒载：防水层（刚性）40厚C25细石砼防水21.00kN m防水层（柔性）三毡四油铺小石子20.40kN m 找平层：20厚水泥砂浆320.015200.30kN m kN m⨯=找坡层：40厚水泥石灰焦渣砂浆3‰找平均数320.04140.56kN m kN m⨯=保温层：80厚矿渣水泥320.0814.5 1.16kN m kN m⨯=结构层：100mm厚现浇钢筋混凝土板320.1025 2.5m kN m kN m⨯=抹灰层：20mm厚混合砂浆320.02170.34m kN m kN m⨯=合计：26.26kN m⑵各层走廊楼面：大理石地面1020m mm m⎛⎫ ⎪ ⎪ ⎪⎝⎭面层水泥砂浆打底素水泥浆结合层一道21.16kN m结构层：100mm厚现浇钢筋混凝土板320.1025 2.5m kN m kN m⨯=抹灰层：20mm厚混合砂浆320.02170.34m kN m kN m⨯=合计:24.0kN m （3）标准层楼面大理石地面 1020m m m m ⎛⎫ ⎪ ⎪ ⎪⎝⎭面层水泥砂浆打底素水泥浆结合层一道 21.16kN m结构层：100mm 厚现浇钢筋混凝土板 320.1025 2.5m kN m kN m ⨯= 抹灰层：20mm 厚混合砂浆320.02170.34m kN m kN m ⨯=合计：24.0kN m阳台墙体：墙体: 31.00.1018 1.8m m kN m kN m ⨯⨯=贴瓷砖墙面： 22 1.00.5 1.0kN m kN m ⨯⨯=合计： 2.8kN/m(6).外纵墙（A) 外纵墙a二层及二层以上墙体：纵墙： (3.6m-0.7m)×0.24m ×18 kN/m 3＝12.528kN/m 贴瓷砖外墙面： 2(3.60.7)0.5 1.45m m kN m kN m -⨯= 20厚混合砂浆加贴1.5m 高瓷砖内墙面： 32(3.60.7)0.0217 1.50.00519.8/ 1.13m m m kN m m kN m kN m -⨯⨯+⨯⨯=合计： 14.96kN/m第一层墙体：纵墙：（3.9m-0.7m ）×0.24m ×18 kN/m 3=13.824kN/m 贴瓷砖外墙面： 2(3.90.7)0.5 1.6m m kN m kN m -⨯= 20厚混合砂浆加贴1.5m 高瓷砖内墙面： 32(3.90.7)0.0217 1.50.00519.8/ 1.24m m m kN m m kN m kN m -⨯⨯+⨯⨯=合计： 16.66kN/m 地下室墙体：纵墙：（4.5m-0.7m）×0.24m×18 kN/m3=16.42kN/m 贴瓷砖外墙面：2-⨯=(4.50.7)0.5 1.9m m kN m kN m20厚混合砂浆加贴1.5m高瓷砖内墙面：32-⨯⨯+⨯⨯=m m m kN m m kN m kN m(4.50.7)0.0217 1.50.00519.8/ 1.44合计： 19.76kN/m （B) 外纵墙b二层及二层以上墙体：纵墙： (3.6m-0.5m)×0.24m×18 kN/m3＝13.40kN/m贴瓷砖外墙面：2-⨯=m m kN m kN m(3.60.5)0.5 1.55/20厚混合砂浆加贴1.5m高瓷砖内墙面：32-⨯⨯+⨯⨯=m m m kN m m kN m kN m(3.60.5)0.0217 1.50.00519.8/ 1.20合计： 16.15kN/m 第一层墙体：纵墙：（3.9m-0.5m）×0.24m×18 kN/m3=14.69kN/m贴瓷砖外墙面：2-⨯=(3.90.5)0.5 1.7m m kN m kN m20厚混合砂浆加贴1.5m高瓷砖内墙面：32-⨯⨯+⨯⨯=m m m kN m m kN m kN m(3.90.5)0.0217 1.50.00519.8/ 1.31合计： 17.7kN/m 地下室墙体：纵墙：（4.5m-0.5m）×0.24m×18 kN/m3=17.28kN/m 贴瓷砖外墙面：2-⨯=(4.50.5)0.5 2.0m m kN m kN m20厚混合砂浆加贴1.5m高瓷砖内墙面：32m m m kN m m kN m kN m -⨯⨯+⨯⨯=(4.50.5)0.0217 1.50.00519.8/ 1.51合计： 20.79kN/m(7)内纵墙自重二层及二层以上墙体：纵墙：（3.6-0.7）m×0.24m×18 kN/m3=12.53kN/m 20厚混合砂浆加贴1.5m高瓷砖内墙面：32⨯-⨯⨯+⨯⨯⨯=2(3.60.7)0.02172 1.50.00519.8/ 2.27 m m m kN m m kN m kN m合计： 14.80kN/m 第一层墙体：纵墙：（3.9-0.7）m×0.24m×18 kN/m3=13.82kN/m 20厚混合砂浆加贴1.5m高瓷砖内墙面：32⨯-⨯⨯+⨯⨯⨯=2(3.90.7)0.02172 1.50.00519.8/ 2.48 m m m kN m m kN m kN m合计： 16.30kN/m 地下室墙体：纵墙：（4.5-0.7）m×0.24m×18 kN/m3=16.42kN/m 20厚混合砂浆加贴1.5m高瓷砖内墙面：32⨯-⨯⨯+⨯⨯⨯=2(4.50.7)0.02172 1.50.00519.8/ 2.88 m m m kN m m kN m kN m合计： 19.30kN/m(7).外横墙（A) 外横墙a二层及二层以上墙体：横墙： (3.6m-0.5m)×0.24m×18 kN/m3＝13.40kN/m贴瓷砖外墙面：2-⨯=m m kN m kN m(3.60.5)0.5 1.55/20厚混合砂浆加贴1.5m高瓷砖内墙面：32-⨯⨯+⨯⨯=(3.60.5)0.0217 1.50.00519.8/ 1.20m m m kN m m kN m kN m合计： 16.15kN/m 第一层墙体：横墙：（3.9m-0.5m）×0.24m×18 kN/m3=14.69kN/m贴瓷砖外墙面：2m m kN m kN m-⨯=(3.90.5)0.5 1.720厚混合砂浆加贴1.5m高瓷砖内墙面：32m m m kN m m kN m kN m -⨯⨯+⨯⨯=(3.90.5)0.0217 1.50.00519.8/ 1.31合计： 17.7kN/m 地下室墙体：横墙：（4.5m-0.5m）×0.24m×18 kN/m3=17.28kN/m 贴瓷砖外墙面：2-⨯=m m kN m kN m(4.50.5)0.5 2.020厚混合砂浆加贴1.5m高瓷砖内墙面：32-⨯⨯+⨯⨯=m m m kN m m kN m kN m(4.50.5)0.0217 1.50.00519.8/ 1.51合计： 20.79kN/m （B) 外横墙b二层及二层以上墙体：横墙： (3.6m-0.7m)×0.24m×18 kN/m3＝12.528kN/m 贴瓷砖外墙面：2(3.60.7)0.5 1.45-⨯=m m kN m kN m20厚混合砂浆加贴1.5m高瓷砖内墙面：32-⨯⨯+⨯⨯=(3.60.7)0.0217 1.50.00519.8/ 1.13m m m kN m m kN m kN m合计： 14.96kN/m 第一层墙体：横墙：（3.9m-0.7m）×0.24m×18 kN/m3=13.824kN/m贴瓷砖外墙面：2-⨯=(3.90.7)0.5 1.6m m kN m kN m20厚混合砂浆加贴1.5m高瓷砖内墙面：32-⨯⨯+⨯⨯=(3.90.7)0.0217 1.50.00519.8/ 1.24m m m kN m m kN m kN m合计： 16.66kN/m 地下室墙体：横墙：（4.5m-0.7m）×0.24m×18 kN/m3=16.42kN/m 贴瓷砖外墙面：2-⨯=m m kN m kN m(4.50.7)0.5 1.920厚混合砂浆加贴1.5m高瓷砖内墙面：32m m m kN m m kN m kN m -⨯⨯+⨯⨯=(4.50.7)0.0217 1.50.00519.8/ 1.44合计： 19.76kN/m(7)内横墙自重内横墙a二层及二层以上墙体：横墙：（3.6-0.5）m×0.24m×18 kN/m3=13.39kN/m 20厚混合砂浆加贴1.5m高瓷砖内墙面：32m m m kN m m kN m kN m ⨯-⨯⨯+⨯⨯⨯=2(3.60.5)0.02172 1.50.00519.8/ 2.41合计： 15.80kN/m 第一层墙体：横墙：（3.9-0.5）m×0.24m×18 kN/m3=14.69kN/m 20厚混合砂浆加贴1.5m高瓷砖内墙面：32 2(3.90.5)0.02172 1.50.00519.8/ 2.61⨯-⨯⨯+⨯⨯⨯=m m m kN m m kN m kN m合计： 17.30kN/m 地下室墙体：横墙：（4.5-0.5）m×0.24m×18 kN/m3=17.28kN/m20厚混合砂浆加贴1.5m高瓷砖内墙面：32⨯-⨯⨯+⨯⨯⨯=m m m kN m m kN m kN m 2(4.50.5)0.02172 1.50.00519.8/ 3.02合计： 20.30kN/m 内横墙b二层及二层以上墙体：横墙：（3.6-0.7）m×0.24m×18 kN/m3=12.53kN/m20厚混合砂浆加贴1.5m高瓷砖内墙面：32⨯-⨯⨯+⨯⨯⨯=2(3.60.5)0.02172 1.50.00519.8/ 2.41 m m m kN m m kN m kN m合计： 14.94kN/m 第一层墙体：横墙：（3.9-0.7）m×0.24m×18 kN/m3=13.82kN/m 20厚混合砂浆加贴1.5m高瓷砖内墙面：32⨯-⨯⨯+⨯⨯⨯=m m m kN m m kN m kN m 2(3.90.5)0.02172 1.50.00519.8/ 2.61合计： 16.43kN/m 地下室墙体：横墙：（4.5-0.5）m×0.24m×18 kN/m3=16.42kN/m 20厚混合砂浆加贴1.5m高瓷砖内墙面：32m m m kN m m kN m kN m ⨯-⨯⨯+⨯⨯⨯=2(4.50.5)0.02172 1.50.00519.8/ 3.02合计： 19.44kN/m3.2.2、活载标准值计算⑴、屋面和楼面活荷载标准值：根据《建筑结构荷载规范》（GB 50009－2001）查得：不上人屋面： 0.5错误！未找到引用源。

pkpm剪力墙荷载布置

pkpm剪力墙荷载布置PKPM剪力墙荷载布置。

一、荷载类型。

1. 竖向荷载。

- 自重。

- 剪力墙的自重是一个重要的竖向荷载。

在PKPM中，程序会根据剪力墙的材料（如混凝土）密度、墙厚和墙高自动计算其自重。

混凝土的密度一般取25kN/m³左右。

例如，一堵墙厚为200mm，墙高为3m的混凝土剪力墙，其自重计算为：q =25×0.2×3 = 15kN/m（这里的q为单位长度墙的自重）。

- 楼面传来的恒载和活载。

- 对于与剪力墙相连的楼面，楼面的恒载（如楼面结构层、面层、保温层等重量）和活载（人员、家具等可变荷载）会以集中力或分布力的形式传递到剪力墙上。

在PKPM建模时，需要准确输入楼面的恒载和活载取值。

例如住宅楼面活载一般取2.0kN/m²，恒载根据楼面做法不同取值，如结构板厚100mm的混凝土板，恒载大约为q=(0.1×25 + 楼面面层等重量)kN/m²。

这些荷载会通过楼板与剪力墙的连接关系，按照结构力学的原理传递到剪力墙上。

2. 水平荷载。

- 风荷载。

- 地震作用。

- 地震作用也是水平荷载的一种。

PKPM在计算地震作用时，首先根据建筑物的抗震设防烈度、场地类别、设计地震分组等确定地震影响系数。

例如，抗震设防烈度为7度（0.1g），场地类别为Ⅱ类，设计地震分组为第一组时，根据规范可查得相应的地震影响系数。

然后考虑建筑物的质量分布（包括剪力墙的质量），通过振型分解反应谱法或底部剪力法计算出地震作用标准值。

对于剪力墙结构，地震作用主要通过墙肢的弯曲和剪切变形来抵抗，在PKPM中会将计算得到的地震作用合理地分配到各个剪力墙墙肢上。

二、荷载布置步骤。

1. 建模阶段。

- 在PKPM的建模界面中，准确地建立剪力墙的几何模型。

包括墙的长度、厚度、高度等尺寸信息。

例如，对于一个规则的住宅建筑，按照建筑平面图准确绘制剪力墙的位置和尺寸。

- 输入与剪力墙相关的材料信息，如混凝土强度等级。

PKPM模型恒荷载输入指导

荷载取值：1．楼面恒载：楼面恒载：（若程序自动考虑板自重，则在PM中将混凝土容重设置为25 KN/m3）1)实际使用为客厅，卧室、书房部分：50厚面层（含装修做法）：20X0.05=1.0 KN/㎡(a) 100厚结构板：25X0.10=2.5 KN/㎡(b) 110厚结构板：25X0.11=2.75 KN/㎡(c) 120厚结构板：25X0.12=3.0 KN/㎡(d) 140厚结构板：25X0.14=3.5 KN/㎡(e) 150厚结构板：25X0.15=3.75 KN/㎡20厚板底抹灰： 0.4 KN/㎡∑: (a) 3.9KN/㎡(b) 4.15KN/㎡(b) 4.4KN/㎡(c) 4.9KN/㎡(d) 5.15KN/㎡(若程序自动考虑板自重，按1.4 KN/㎡输入)2)实际使用为厨房、阳台、卫生间（未降板350）、入户花园、露台部分：50厚面层（含装修做法）： 20X0.05=1.0 KN/㎡防水、找坡层： 20X0.035=0.7 KN/㎡(a) 100厚结构板： 25X0.10=2.5 KN/㎡(b) 120厚结构板： 25X0.12=3.0 KN/㎡20厚板底抹灰： 20X0.02=0.4 KN/㎡∑：(a)4.6 KN/㎡(b)5.1 KN/㎡(若程序自动考虑板自重，按2.1 KN/㎡输入)3)实际使用为卫生间（降板350）部分：50厚面层（含装修做法）： 20X0.05=1.0 KN/㎡防水、找坡层： 20X0.035=0.7 KN/㎡300厚陶粒填充： 12X0.30=3.6 KN/㎡(a) 100厚结构板： 25X0.10=2.5 KN/㎡（b) 120厚结构板： 25X0.12=3.0 KN/㎡20厚板底抹灰： 20X0.02=0.4 KN/㎡∑：(a)8.2 KN/㎡(b)8.7 KN/㎡(若程序自动考虑板自重，按5.7 KN/㎡输入)4)上人屋面部分(有保温隔热上人屋面)：5厚防滑地砖： 20X0.005=0.1 KN/㎡15厚水泥砂浆： 20X0.015=0.3 KN/㎡40厚C25配筋细石砼： 25X0.040=1.0 KN/㎡50厚挤塑聚苯板： 0.5X0.050=0.025 KN/㎡20厚1:3水泥砂浆找平层： 20X0.020=0.4 KN/㎡60厚粉煤灰陶粒混凝土建筑找坡 19.5X0.060=1.17 KN/㎡120厚结构板： 25X0.12=3.0 KN/㎡20厚板底抹灰： 20X0.02=0.4 KN/㎡∑： 6.4KN/㎡(若程序自动考虑板自重，按3.4 KN/㎡输入)5)上人屋面部分(用于商铺屋顶的种植屋面)：300厚种植土层： 18X0.30=5.4 KN/㎡5厚水泥砂浆： 20X0.005=0.1 KN/㎡40厚细石混凝土： 25X0.040=1.0 KN/㎡30厚挤塑泡沫保温隔热板 0.5X0.030=0.015 KN/㎡20厚1:2.5水泥砂浆找平层 20X0.020=0.4 KN/㎡50厚粉煤灰陶粒混凝土 19.5X0.050=0.975 KN/㎡ 120厚结构板： 25X0.12=3.0 KN/㎡20厚板底抹灰： 20X0.02=0.4 KN/㎡∑：(a)11.3KN/㎡ (若程序自动考虑板自重，按8.3 KN/㎡输入)6)不上人坡屋面部分(有保温隔热)：陶瓦 0.5 KN/㎡15厚1:3水泥砂浆： 20X0.015=0.3 KN/㎡30厚C20细石混凝土保护层： 25X0.030=0.75 KN/㎡50厚挤塑泡沫保温隔热板 0.5X0.050=0.025 KN/㎡25厚1:3水泥砂浆 20X0.025=0.5 KN/㎡120厚坡屋面比120厚平屋面增加 25X0.03=0.75 KN/㎡120厚结构板： 25X0.12=3.0 KN/㎡20厚板底抹灰： 20X0.02=0.4 KN/㎡∑： 6.2KN/㎡ (若程序自动考虑板自重，按3.2 KN/㎡输入)7)不上人坡屋面部分(无保温隔热)：陶瓦 0.5 KN/㎡20厚C20细石混凝土保护层： 25X0.020=0.50 KN/㎡7厚聚合物水泥砂浆防水层 20X0.007=0.14 KN/㎡120厚坡屋面比120厚平屋面增加 25X0.03=0.75 KN/㎡120厚结构板： 25X0.12=3.0 KN/㎡20厚板底抹灰： 20X0.02=0.4 KN/㎡∑： 5.3KN/㎡ (若程序自动考虑板自重，按2.3 KN/㎡输入)8)板上隔墙荷载部分：a)在结构主体计算时，考虑为板上均布恒荷载，等于板上隔墙总重量除以楼板面积；b)在板配筋计算，按弯矩等效原则折算为等效面荷载后进行配筋、裂缝、挠度等计算。

PKPM荷载计算步骤详解

PKPM荷载计算步骤详解PKPM（抗震设计软件）是工程建设中经常使用的一种结构计算分析软件，用于进行结构荷载计算和分析。

下面是PKPM荷载计算的详细步骤：1.确定结构形式和类型：首先，根据具体工程项目的要求，确定结构的类型和形式，例如，是一栋住宅楼、商业建筑、桥梁还是其他类型的结构。

然后，根据结构类型和形式选择适当的结构计算模块。

2.输入结构参数：在PKPM软件中，需要输入结构的各种参数，包括结构总体尺寸、拓扑形式、材料属性、截面形状、横断面惯性矩等。

根据具体结构类型和形式，输入相应的参数，确保计算的准确性。

3.确定工况：在PKPM中，可以设置多个工况和组合，以模拟结构在不同工况下的载荷情况。

具体需要确定的工况包括自重、温差、风荷载、雪荷载、地震作用等。

根据不同工况的特点，输入相应的参数。

4.设置荷载标准：PKPM软件中提供了多种荷载标准供选择，包括国家标准、地方标准、行业标准等。

根据工程项目的要求，选择适当的标准，并进行相应的设置。

5.进行计算：在完成以上步骤后，可以进行荷载计算。

通过点击计算按钮，PKPM软件会根据输入的结构参数、工况和荷载标准进行计算，并给出计算结果。

计算结果包括结构的内力、位移、变形等。

6.分析计算结果：根据计算结果，可以对结构进行进一步分析和评价。

例如，可以检查结构是否安全，是否满足设计要求，是否需要调整结构参数等。

根据分析结果，可以优化结构设计，提高其承载能力和抗震能力。

7.输出计算报告：最后，可以将计算结果输出为计算报告。

在PKPM 软件中，可以选择输出各种图表和表格，以展示计算结果的详细情况。

计算报告可以用于工程审查、验收和后续设计参考。

需要注意的是，在进行PKPM荷载计算时，需要基于良好的结构设计理论基础和实践经验，并严格按照相关规范和标准进行。

同时，在输入参数和进行计算过程中，需要进行合理的检查和验证，保证计算的准确性和可靠性。

PKPM荷载取值

一、ＰＭ参数输入１、在计算底板时，注意梁、板保护层厚度取５０mm；与土直接接触的梁板保护层厚度取５０mm；关于保护层厚度取值问题，可参见二类a环境下,结构构件保护层厚度和裂缝控制的感想２、在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取０ＫＮ／m³；３、一般情况下混凝土容重取２６ＫＮ／m³；４、上部楼层梁柱混凝土保护层厚度统一取３０mm，不再区分２５mm和３０mm；５、楼面恒活荷载输入时，按自动计算现浇楼板自重，且普通住宅装修层荷载按１.６ＫＮ／㎡考虑，其它按实际情况取；６、梁间墙体线荷载，２４０墙体统一按４.２ＫＮ／㎡，１２０墙体统一按３.０ＫＮ／㎡，注意考虑门窗洞口折减和挑板自重；７、地下室外墙按混凝土墙建模，如遇到剪力墙和混凝土墙相临情况，可局部用深梁替代，这样便于ＪＣＣＡＤ导荷布桩．二、结构楼面布置信息：１、板厚一般按板短跨１／３５取值；普通楼层板厚不小于１００mm，屋面板厚不小于１２０mm，对局部露台，当板跨较小时，板厚也可以取１００mm；２、楼梯间板厚取０，电梯间全房间开洞，且注意楼板错层；三、楼面荷载传导计算：１、一般楼面和屋面活荷载按荷载规范取，楼梯间恒载取８.０ＫＮ／㎡，活载对普通多层住宅楼梯取２.５ＫＮ／㎡，对高层住宅或者消防楼梯取３.５ＫＮ／㎡，当梯板为较大跨度或者较厚板厚时，按实际情况取恒载；２、应注意楼梯间实际的导荷方式，如板式楼梯，为两边楼梯梁受力，应选择单向导荷方式；四、画结构平面图：１、一般情况下，普通楼层考虑０.３mm裂缝控制，底板考虑０.２mm裂缝控制，地下车库顶板可根据覆土厚度，先按０.３mm控制，可做一定放大，如按０.２５mm裂缝控制，这个具体工程自己把握，对车库顶板上有消防车情况，可按０.３mm进行裂缝控制；２、对与剪力墙相连的板边界，按固端考虑，对与较大边梁相连的板边界，可考虑边梁的约束作用，适当放大板支座配筋，其余板边界边支座按简支考虑；五、平面荷载校核：１、在布桩时，该项导荷作为参考条件，以ＪＣＣＡＤ为主，如框架剪力墙结构，ＪＣＣＡＤ里面墙体分担的荷载较多，柱分担的荷载较少；反之，ＰＭ导核里面，墙体分担的荷载较少，柱分担的荷载较多；六、分析与设计参数补充定义：１、混凝土容重取２６ＫＮ／㎡；在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取０ＫＮ／m³；２、在进行整体计算时，对所有楼层强制采用刚性楼板假定，来查看位移比和位移角，其中计算位移角时，不考虑偶然偏心；对高层位移比应≤１.４；对构件进行配筋时，对所有楼层强制采用刚性楼板假定不选；３、模拟施工加载选加载３；４、风荷载信息栏中，对结构基本周期，按ＳＡＴＷＥ整体计算周期结果，将振型１周期进行返输入；注意体型分段数，对有地下室，裙房结构，应分别分段；５、同时选考虑偶然偏心和考虑双向地震；６、对有斜交抗侧力构件，应注意该项取值；７、对计算振型数，应按实际情况取，且使有效质量系数大于９０％；８、应注意周期折减系数，对不同结构类型取不同值，对框架结构取０.７，框架剪力墙结构取０.８，剪力墙结构取０.９；９、柱墙设计时活荷载不折减，传给基础的活荷载折减，考虑梁活荷不利布置，并填写最高层号；１０、应注意对非住宅办公教室等建筑，设计墙、柱和基础时的折减系数，应按荷载规范取；１１、普通搂层梁梁端负弯距调幅系数取０.８５；１２、梁设计弯距放大系数取１.０，考虑０.３mm裂缝控制；中梁刚度放大系数取１.５，其余按默认值；注意对基础拉梁，无底板的情况，中梁刚度放大系数取１.０；１３、框架－剪力墙结构，０.２Ｑ０调整应从底层到屋顶(主要楼层，一旦结构内收则不往上调整)；１４、一般不考虑梁柱重叠部分简化为刚域，选混凝土柱的计算长度系数执行混凝土规范；一般楼层梁柱混凝土保护层厚度取３０mm，地梁混凝土保护层厚度取５０mm；与土直接接触的梁板保护层厚度取５０mm；１５、柱配筋计算原则，按单偏压计算，再按双偏压校核角柱；一般柱轴压比控制在０.８５以内；１６、一般多层不考虑Ｐ－Δ效应，高层考虑Ｐ－Δ效应；且应查看建筑结构的总信息一栏，结构刚重比EJd/GH**2是否大于2.7,然后判断是否考虑Ｐ－Δ效应；１７、其余按默认值；七、特殊构件补充定义：１、除支撑在梯柱上的梯梁外，一般无需点梁铰接；２、注意标高不在同一标高处的梁，当两边高差大于梁高时，如支座不连续，可以考虑铰接；３、注意指定转换梁；选取角柱；４、注意多塔信息的输入，在该步修改混凝土等级和多塔的层高，各塔一层以上的配筋可按单塔计算来配筋；５、执行第７步生成ＳＡＴＷＥ数据文件及数据检查后，如有人防地下室顶板，点取第１０步人防荷载修改，对地下室非人防区，人防荷载取０；如再需运行第７步时，选择保留用户自定义的人防荷载；八、结构内力配筋计算：１、一般情况层刚度比计算按地震剪力与地震层间位移的比；多层和规则的小高层，地震作用分析方法可选择侧刚分析法，并按ＬＤＬＴ侧刚分解；对高层和不规则小高层地震作用分析方法按总刚分析法；线形方程组解法按ＶＳＳ向量稀疏求解器；２、其余按默认；九、画图：指导思想：出图应规范化，讲究效率，避免个性，对同一小区的类似住宅，应保持统一；批量生产，既安全又要兼顾节省．注意与建筑,电气,暖通,给排水专业的密切配合.１、桩（包括抗压和抗拔），对一个小区由一个人计算完成，提供承载力，标记符号应统一；２、底板厚度，抗浮水位，配筋指导方向．裂缝控制，挡土墙配筋等，应由一个人来协调，具体图纸设计由各设计人完成；３、一个小区不同幢楼的竖向构件，如户型相同，应尽量保持一致，且竖向构件(主要指柱)，考虑１０～２０％的安全系数；４、原则上楼梯、节点全部由一个人来完成，楼梯平面、剖面、节点全部拷贝建筑，节点不能随意拆分，把建筑索引全部照搬过来，去掉建筑填充和粉刷线，再标注板厚(尤其是悬挑板)，标配钢筋．。

PKPM建模荷载取值参考总结

PKPM里面的梁间荷载一般的就是梁上墙所产生的荷载。

计算时，设墙为二四墙取普通砖容重18（一般用的是普通机制砖，取19）KN/平米，摸灰层取17（石灰沙浆，混合沙浆）KN/平米，这么一来，每平方墙面产生的荷载为：19乘0.24+17乘0.02乘2=5.24 KN/平米（摸灰层一般取20厚，双面摸灰，所以要乘以2。

）最后，用5.24乘以梁上墙面面积，就得梁上荷载。

5.24是一个用得很多的数据，熟悉了就自然知道，算的时候直接用。

pkpm中的荷载输入：当建筑模型建好后，输完楼板上的恒载、活载后，输梁上荷载时：那么梁上的恒载应该包括那些呢？活载应该包括哪些呢？“楼面荷载传导计算”是做什么用的？？梁上的恒载是不是包括：主梁：梁的自重+梁上自承重墙重楼板下的主梁：梁的自重。

还要不要加上主梁上的次梁的自重、楼板的自重和其上所承担的荷载?柱子上的恒载是不是只包括其所在的楼层这个区段内自重，要不要加上该楼层以上的荷载？这样理解对吗？：在楼板上布置完恒载和活载后，布置梁的荷载时只考虑梁自身的自重。

然后在荷载导计算中就把梁所承担的所有荷载就算出来了？一般只要输入楼板上的恒载和活载，注意楼板恒载应包括楼板自重（钩选了自动计算楼板自重的除外）。

程序会自动将楼面荷载传导至梁上，因此梁上一般只要输入上面一层的填充墙自重作为恒载，所有梁柱的自重都不需要输入，程序会自动计算。

对于柱子，一般不用输入荷载，所有梁传来的荷载会自动倒算到柱子上。

以上是一般情况，要注意按实际情况输入荷载。

比如说梁上没有填充墙，但是有一个比较重的设备，那么就不用输入梁的恒载，但要按设备的实际作用力输入梁上活载。

再比如柱子在中部受到一个水平力，例如设置了一个雨篷斜拉杆拉在柱子上，那么就要输入柱子的活载。

楼面荷载传导计算就是把楼面的荷载传至梁上，再把梁的荷载传至柱上，再把柱的荷载传至最低层，为基础计算做准备。

pkpm梁间荷载，均布、集中荷载分别指什么？加载在哪里呢？均布荷载（jun bu he zai）distributed load（uniform load）连续作用在构件表面的较大面积上，不能看成集中荷载，且任意两个荷载的大小方向均相同的荷载称为均布荷载集中荷载是对应于均布荷载的一个概念，其作用面积相对于被作用的面来说很小，可以简化成一个点的荷载就是集中荷载了。
