球团矿生产工艺及质量指标

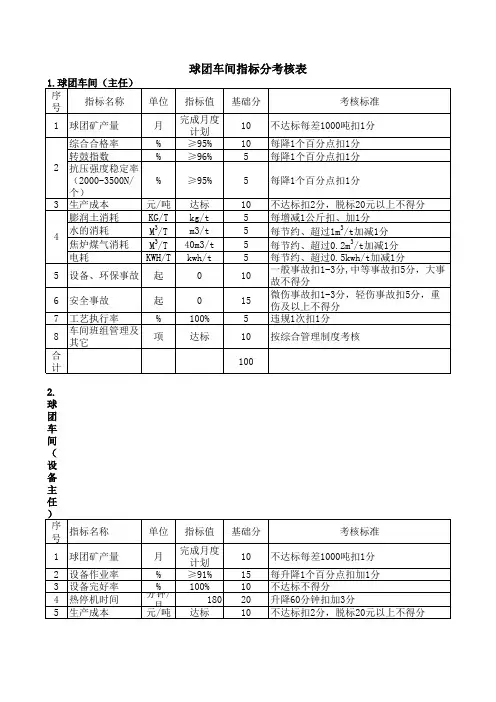

球团车间指标考核标准
100
15.行车工
序 号
指标名称
1
计划班产
2 卫生达标率
3
设备事故
4
安全事故
5
违章违纪
6
其它
合
计
单位 吨/班
%
指标值 达标 100%
起
0
起
0
起
0
次
基础分
考核标准
20 不达标每差500吨扣1分
20
一次不达标扣1分，两次不达标扣5分， 三次不达标不得分
15
一次不达标扣1分，两次不达标扣3分， 三次不达标不得分
1.球团车间（主任）
序 号
指标名称
1 球团矿产量
综合合格率 转鼓指数 2 抗压强度稳定率 （2000-3500N/ 个） 3 生产成本 膨润土消耗
4 水的消耗 焦炉煤气消耗
电耗
5 设备、环保事故
6 安全事故
7 工艺执行率
8
车间班组管理及 其它
合
计
单位
月 % %
%
元/吨 KG/T M3/T M3/T KWH/T 起
100
6.烘干工
序 号
指标名称
单位 指标值
1 计划班产
吨/班 达标
2
水分稳定率（810%）
%
3 卫生达标率
%
大于80 100%
4 设备事故
起
0
5 安全事故
6 违章违纪 7 其它 合 计
起
0
起
0
次
基础分
考核标准
20 不达标每差500吨扣1分
20 每下降1%扣1分
10
一次不达标扣1分，两次不达标扣3分， 三次不达标不得分
球团矿生产原理及工艺
PPT文档演模板
球团矿生产原理及工艺
球团矿生产设备
n 原料准备处理设备
u 干燥机 u 混料机 u 润磨机
n 造球设备
u 圆盘造球机 u 圆筒造球机
n 干燥和焙烧设备
u 竖炉焙烧装置 u 环形焙烧装置 u 带式机焙烧装置 u 链箅机—回转窑焙烧装置
PPT文档演模板
球团矿生产原理及工艺
各种混合机
PPT文档演模板
PPT文档演模板
球团矿生产原理及工艺
SiO2含量与球团膨胀率的关系
PPT文档演模板
球团矿生产原理及工艺
碱度与球团膨胀率的关系
PPT文档演模板
球团矿生产原理及工艺
配加白云石对结圈发生比的影响
PPT文档演模板
球团矿生产原理及工艺
球团质量指标
PPT文档演模板
球团矿生产原理及工艺
各种条件的球矿生产原理及工艺
PPT文档演模板
2020/11/23
球团矿生产原理及工艺
工艺概述
n 概述
u 工艺概述：
球团矿生产是将细粒度的精矿粉在水的作用下，在造球设备中生成 含水7~11%的生球；在干燥预热设备中干燥并预热到900~1000℃； 在1150~1350℃的焙烧装置中进行高温焙烧；在冷却设备中冷却至 100~150℃。产品球团粒度在8~15mm，抗压强度在1500~2500N/ 个球。
分获得粒度8~16mm的生球，合适的落下强度和抗压强度。 F 布料：防止布料过程球的破碎 F 干燥：~400℃附近，防止产生裂纹和爆裂。 F 预热：→900~1100℃保证预热球强度，防止爆裂。 F 焙烧（均热）：获得要求的强度 F 冷却：回收热量，方便运输。
PPT文档演模板
球团矿生产原理及工艺
球团矿的生球制备及其工艺过程
河北工业职业技术学院毕业论文论文题目：球团矿的生球制备及其工艺过程系别金属材料工程系专业年级06冶金技术学生姓名房铁林学号 28 指导教师贾艳职称副教授日期2009年5月30日河北工业职业技术学院毕业设计（论文）任务书课题名称球团矿的生球制备及其工艺过程专业冶金技术班级06-2姓名房铁林学号28一、毕业论文（设计）目的：1、学生应在指导教师指导下，独立完成冶金生产中某一课题的调查研究工作，并整理分析所搜集的资料，最后撰写出毕业论文。
2、在毕业论文中能综合运用所学的知识。
3、通过毕业论文的撰写使学生学会围绕课题进行调研，收集整理资料，并锻炼分析问题、解决问题的能力，掌握冶金生产工作的一般程序、内容和方法。
4、培养实事求是、扎扎实实的工作作风和严肃认真的科学态度。
5、论文格式、字数符合河北工院毕业论文撰写规范。
二、毕业论文（设计）时间进度安排：论文（设计）按五周计算：第一周：熟悉毕业论文任务书，在指导教师的帮助下对该论题进行初步调研分析，查阅相关文献资料。
第二周：完成论文框架的构建，并提交论文写作大纲。
第三～四周：完成论文初稿写作。
第五周：经指导教师的审阅完成论文的定稿及写作，准备参加论文答辩。
三、计划答辩时间：2009年6月9日～6月11日指导教师（签字）：毕业实践领导小组组长（签字）：年月日年月日河北工业职业技术学院毕业设计（论文）成绩评定表目录摘要 (5)文献综述 (5)1球团矿的概述 (5)1.1球团生产在钢铁工业中的地位及作用 (5)1.2国内外球团工业现状及发展概况 (6)1.3球团方法及分类 (8)2 造球理论基础 (9)3造球 (10)3.1造球基本原理 (10)3.2圆盘造球机的工作原理与结构 (11)3.2.1圆盘造球机工作原理 (11)3.2.2圆盘造球机的结构 (12)3.2.3圆盘造球机的基本操作方法 (14)4影响造球的因素 (14)4.1原料对造球过程的影响 (14)4.2工艺条件对造球过程的影响 (16)5造球过程中常见事故及处理方法 (18)5.1停水、停机事故处理 (18)5.2断料事故处理 (18)6生球性能及其检测方法 (18)6.1生球性能要求 (20)6.2生球性能检测方法 (22)结论 (23)参考文献 (24)致谢 (24)摘要目前，全世界范围内，欧美等国铁矿石的入选比为83%—93%，而我国高达95%以上的铁矿石需进行预先选矿，因此，人造块矿产量及高炉燃料率呈逐年上升趋势。
球团矿生产原理及工艺
在结合水外部由于残余的颗粒表面能形成的水膜，能够在不同颗粒表 面迁移。
结合水和薄膜水是维持生球强度的要素之一。 毛细水：
? 存在与矿石颗粒缝隙中的水，通过毛细力拉紧矿粉颗粒，是粉矿成球 的主要动力。
重力水：
? 超过结合水、薄膜水和矿石颗粒空隙能够容许的最大毛细水的总量后 的水，破坏生球。
生球生成机理1
历史：
球团矿工的始于 1919年，由瑞典开发。 1946年在美国实现了球团矿的竖炉的工业性生产。
产生原因：
美国为了利用含铁只有35%的低品位铁燧岩，将其粉碎到-44μm 达 到90%以上进行磁选，获得了高品位精矿。但这种精矿不能烧结， 所以采用了球团工艺。
工艺概述
主要生产国：
钢铁生产国：前苏联、美国、加拿大、瑞典。 商品球团生产大国：巴西、澳大利亚等国
粒度对爆裂温度的影响
生球爆裂的试验结果
皂土、生球水分对爆裂的影响
结晶水与爆裂温度的关系
原料底 水含量 与落下 强度及 爆裂温 度的关
系
球团矿固结机理
磁铁矿氧化固结机理
赤铁矿氧化微晶的生成 赤铁矿微晶的再结晶 赤铁矿晶体的长大
赤铁矿氧化固结机理
赤铁矿的再结晶 晶体长大
球团矿的液相粘结
铁酸钙粘结相 硅酸盐粘结
摆动
索状
毛细
泥浆
生球生成过程
母球生成：
点状水粘结粉矿颗粒形成含水很高的母球。
母球长大：
母球在滚动过程中，在毛细水的作用下，矿粉颗粒被 拉紧，毛细管变细，将毛细水挤出到球表面，粘结更 多的矿粉，使母球长大。这时在母球表面喷洒水分时 会加快母球的成长。
生球的密实：
生球长大到一定尺寸后，停止加水，此时球团在滚动 和毛细水作用下，颗粒进一步靠近，颗粒内部的空隙 变小，毛细力作用增大，生球进一步密实，毛细水进 一步被挤到球表面，粘上矿粉直至内部毛细水被全部 挤出，达到最大的生球强度。
球团矿生产原理和工艺
生球焙烧之前必须进行干燥
• 生球内部的水分迁移服从导湿定律，包括导湿和 热导湿现象。导湿现象是由于生球表面的汽化作用 使内部与表面之间产生湿度差，水分由较湿的内部 向较干的表面迁移而引起的。热导湿现象是导湿现 象的逆过程，是由于生球导热性不良使内部和表面 之间产生温度差，促使热端（表面）水分向冷端 （内部）迁移而引起的。显然，热导湿现象的存在 减缓了生球的干燥过程。
第三章
球团矿生产原理和工艺
球团生产的意义和特点
球团矿是细磨铁精矿或其它含铁粉料造块的又一 方法。
它是将精矿粉、熔剂（有时还有粘结剂和燃料） 的混合物，在造球机中滚成直径8~15mm（用于炼 钢还要大些）的生球，然后干燥、焙烧，固结成型， 成为具有良好冶金性质的优良含铁原料，供给钢铁 冶炼需要。
球团生产的意义和特点
水分在造球过程中的作用
• 水分是使细磨物料成球的基本因素。没有水分的千 料是不能成球的，只有加水润湿后才能使矿粉滚动 成球。
• 水分在细磨物料中以如下四种形态存在，各种形态 的水分在造球过程中的作用也有所不同。
• 1）吸附水; 2）薄膜水; • 3）毛细水; 4）重力水
水分在造球过程中的作用
• 1）吸附水（强结合水）： • 造球物料不仅粒度极细，比表面积大，而且颗粒表
生球焙烧之前必须进行干燥
• 生球焙烧之前必须进行干燥处理，这对提高球团矿 的产量和质量都有十分重要的意义。未经干燥的生 球直接焙烧，在预热和点火时，由于加热过急，水 分蒸发过快，发生生球爆裂现象．一部分球团粉化， 恶化料层透气性，焙烧时间延长，球团质量下降， 废品率增加。所以生球干燥是整个球团矿生产过程 中非常重要的一环。应予充分重视。
• 磁铁矿颗粒之间发生四种固结形式：
球团矿生产原理和工艺
烧结与球团的区别
4）固结成块的机理不同： 烧结矿是靠液相固结的，为了保证烧结矿的强度， 要求产生一定数量的液相，因此混合料中必须有燃 料，为烧结过程提供热源。而球团矿主要是依靠矿 粉颗粒的高温再结晶固结的，不需要产生液相，热 量由焙烧炉内的燃料燃烧提供，混合料中不加燃料。
烧结与球团的区别
5）生产工艺不同： 烧结料的混合与造球是在混合机内同时进行的，成 球不完全，混合料中仍然含有相当数量未成球的小 颗粒。而球团矿生产工艺中必须有专门的造球工序 和设备，将全部混合料造成10～25mm的球，小于 10mm的小球要筛出重新造球。
• 经过一段时间的加热后。生球的内外温度趋于平 衡，此时生球的干燥主要受导湿现象的支配，内部 水分不断向表面迁移，表面水分不断汽化，直到表 面蒸汽压力与介质中的水气分压相等为止，至此干 燥过程结束。
生球的破裂温度
• 生球在干燥过程中随着水分的蒸发体积收缩。因干 燥过程是从表面向内部扩展的，所以内外体积收缩 的程度不同，表面层的体积收缩大于内部，于是表 面层受拉力，与拉力成45°角的方向上又受剪力， 内部则受压力。当生球表面所受拉力和剪应力超过 其抗拉强度和抗剪强度极限时，生球就要破裂。这 种生球的破裂现象，
生球焙烧固结成球团矿的原理
• 当生球中含有CaO，在强氧化性气氛和1300℃以 下焙烧时，CaO可与Fe2O3作用生成CaO·Fe2O3粘 结相。因为这种矿物的还原性和强度都比较好，所 以在渣相固结中它是一种较好的固结形式。
生球焙烧之前必须进行干燥
• 生球焙烧之前必须进行干燥处理，这对提高球团矿 的产量和质量都有十分重要的意义。未经干燥的生 球直接焙烧，在预热和点火时，由于加热过急，水 分蒸发过快，发生生球爆裂现象．一部分球团粉化， 恶化料层透气性，焙烧时间延长，球团质量下降， 废品率增加。所以生球干燥是整个球团矿生产过程 中非常重要的一环。应予充分重视。
球团矿生产工艺及质量指标word文档良心出品
球团矿生产工艺及质量指标坤团矿是20酗纪早期幵发出的种细拉诜稍卩的遗块方法.它庭'虫1『協源打益枯竭.菸矿资源大虽开发利附的結果.胡腐现代奇炉炼诙对蒂料提出的苻刻嬉求.以辰密饮給炼短流程的兴起「球团矿在帼诙丁业屮的低用越来越亜雯1」：・戢团矿作为高炉炼饮谥料具有强度好，粒度均匀，形状m.含铁昌陆高、还原性好等忧点的,在ft炉治城中町起到增产节魅故善炼铁技术经济指标*降低生挟成乖、提岛经济效益的柞用.本丈就足喝于社骑机=I可转TiT球閒矿的4:产丄艺筍点+采用现代汁‘能桂制刖论和方法來逊齐g系统的呵究与实现，搖下来将详细介绍"下锻舞机一冋转空J求团矿生产r艺流珂以仪生球和成晶咏的质居指标.2.1球团矿生产工艺流程加团卩■!产匸艺流理人慎对分为以卜'儿个0介丹-即诙粘1旷的配料、十煤、瑕瞅与觴涧土的配科、混介造球、■!球棉分、巾料.U水的I'煤、预処，I球的缸化灯烧. 诫品球的冷如、输附製f 叽忆工艺漩桎如图Z（所示・[ 讣II说酢[ 砂丨—t _ —Q* HA]I —I' ____ _ *...[-J SO-—4_.?c 1I H~I--- !西甘帀飙] I何書煤也]t t 「--_?ZZI 0K氏卜*_「將厲可I 闻定烯I__-OW A J J -、"Tn朿5厂[人良理!I咸；俭]出匕I I启iO苛图Fig- ?.] The How chart rf icchnics2.1.1铁稍矿的干燥、辗®、与膨润土配料、混合系统球团旷生产所需的含诙療料上要仃赤铁箱矿、磁饮将矿和渴饮辅矿驾.征生产开始I：介段，原料进入饮矿配料仓中.通过给料机和皮带秤完成配料工作.经过配料的饮«矿水分含枪…股在10%尼右，高于理想值9.0%,送祥造球的效果较差.会使空球质鱼难以满足琏畀机一回转窑纶产的耍求，因此爲嬰将饮裕矿送入丁燥系统进行「燥，以降低铁持犷水分含壁.F燥系统一殷采用圆简干燥机.利用环冷机热废气或其它热源，将饿耕矿进行干燥，另外设让了旁路系统，当铁梢矿水分満足造球的耍求时，町山旁路系统将铁箱旷运至下•迪工序.即牠憎系统.当造序川铁晴矿粒度衲，比农面枳小（不大r lOOOcnZ/g）时，般采用髙伍彳址陽丄艺或润序工艺.彊積矿进荷岳UE保皓或润磨的FI的足进・“步改善铁精颗粒农面眾性，提缶比衣而枳，从而改眸铁桔矿粒度，为捉启J物料成球件，i^^高^k球曲i度作保障.经赢压辐磨或润於后的恢1^^广，按一定的工艺比例接受膨润上利除尘>«*< （牛:产中的灰尘）的配料后送往混令室，利用强力泯合机将恢枯矿、膨润七与除尘灰进疔允分而」勺匀的混介.比匸作原理是利用设务混合工H部位的和向运动，使物料也相向运动以实观fj.HI穿轴海透.达到混合均匀的H的.況合看的物料山胶帶运输机运至造球轧球⑷厂所便川的粘结剂町分为何机粘结剂利无机粘结剂两类.通常使川的足无机粘结剂中的膨树土（包含钙莖膨涧土、钠肚膨润土两种），它可捉周生球的落F强A，在造球过程中起调节水分的作用，并提為生球的爆裂温度.怖入膨润上的先决条件，必鎮是合适的原料水分和佳的加入址•根iK矿石种类和相文的不同，一股心原料水分为8〜10%的怙况下.购润七加入g约为0・5〜1.0%。
球团矿生产工艺
球团矿生产工艺第一篇：球团矿生产工艺球团矿生产工艺球团矿生产迅速发展的原因(1)天然富矿日趋减少，大量贫矿被采用①铁矿石经细磨、选矿后的精矿粉，品位易于提高。
②过细精矿粉用于烧结生产会影响透气性，降低产量和质量。
③细磨精矿粉易于造球，粒度越细，成球率越高，球团矿强度也越高。
(2)球团法生产工艺的成熟①从单一处理铁精矿粉扩展到多种含铁原料。
②生产规模和操作也向大型化、机械化、自动化方向发展。
③技术经济指标显著提高。
④球团产品也已用于炼钢和直接还原炼铁等。
(3)球团矿具有良好的冶金性能粒度均匀、微气孔多、还原性好、强度高，有利于强化高炉冶炼。
球团矿生产方法及工艺流程目前世界上球团生产应用较为普通的方法有竖炉球团法、带式焙烧机球团法和链篦机－回转窑球团法。
竖炉球团法是最早发展起来的，曾一度发展很快。
但随着钢铁工业的发展，要求球团工艺不仅能处理磁铁矿，而且能处理赤铁矿、褐铁矿及土状赤铁矿等，另外高炉对球团矿的需求量不断增加，要求设备向大型化发展。
因此相继发展了带式焙烧机、链篦机－回转窑、环形焙烧炉等方法。
这些方法一直处于彼此相互竞争状态。
球团法按生产设备形式分，有竖炉焙烧、带式机焙烧、链篦机一回转窑焙烧及隧道窑、平地吹土球等多种。
根据球团的理化性能和焙烧工艺不同，球团成品有氧化球团、还原性球团(金属化球团)以及综合处理的氯化焙烧球团之分。
目前国内生产以氧化球团矿为主。
竖炉及带式机焙烧是生产氧化球团矿的主要方法。
图3－14是典型的我国球团矿生产工艺流程，与国外不同的是在混料后造球前(或配料后混料前)加有烘干设施，这是弥补精矿粉水分高而且不稳定的不足，一般烘干设施是将精矿粉水分控制到比最适宜造球水分低1％～2％。
由于我国精矿粉粒度过粗，比表面积小，所以在新建的球团厂的流程中又加了润磨机，在造球前混合料经润磨机加工，可使精矿粉的比表面积增加10 9／6～15％，有利于造球。
球团生产一般包括原料准备、配料、混合、造球、干燥和焙烧、冷却、成品和返矿处理等工序。
球团矿技术标准
项目
化学成分
物理性能
冶金性能
粒度（10－16）%
名称
TFE
FeO
碱度
S
抗压强度N个球
转鼓指数（ISO）%
抗磨指数（<0.5mm）
筛分指数
膨胀率％
还原度指数（R1）%
指标
≥62
≤0.65
≤0.3
≤0.05
≥2000
≥86.5
<
<7
<15
≥65
90%
一、主要原料的技术条件
3.1球团用精矿粉（％）
TFe
SiO2
S
粒度（－200目）
水份
I
II
I
II
I
II
65
≥64.5-64.99
≤7.5
≤0.05
≤0.35
≥55
≤1.0
注：1、当球团用精矿粉粒度<75.0％时，直接判定为不合格。
2、精矿粉以干基结算，水份不做质量判定依据。
3.2球团用膨润土：
化学成分要求：
项目
SiO2
Al2O3
Fe2O3
MgO
CaO
Na2O
烧损
指标
≥50
<15.0
<5.5
<4.5
<5.0
<2.8
<8.0
物理指标要求：
项目
膨润倍数（倍）
胶质价
（ml/15g）
吸兰量
（g/100g）
粒度
（％）
水份
（％）
不小于
不大于
指标
10
180
20
（－200目）93
球团工艺介绍
球团工艺介绍一、工艺流程图：二、工艺系统介绍：1、精矿过滤系统：主要承担选矿和精选来矿浆的脱水、精矿粉的储存、精矿向球团系统输送、部分精矿粉的装车任务，每小时向球团系统供料380-420吨。
工艺流程：来自选矿和精选的矿浆（浓度50-60%）先经过过滤厂房外的三管分矿器，然后分配到各台过滤机，共配置7台过滤机，正常运行4-5台，型号ZPG-72，盘式外滤，过滤面积72m2，利用系数0.7-1 t/m2.h，每台过滤机都配置真空泵及气水分离器。
过滤后的精矿粉水分在10%以下，精矿粉落在排料皮带上，排料皮带可以移动，可以将料给到取球团的GL-1皮带(去球团生产系统)，也可以给到精矿料仓。
精矿仓面积102m×30m，可以储存矿粉2.5万吨，配置两台20吨抓斗（跨距28.5m），既可以装火车发运，也可以将精矿粉输送到球团生产流程。
矿浆中的水分在过滤后和部分精矿粉形成滤液（浓度5-8%），各台过滤机的滤液合并到滤液泵池（共配置4台砂泵，型号100ZJ—1－A36，流量200 m3/h，扬程60 m），由砂泵输送到滤液浓缩大井（直径50m），经过浓缩以后的矿浆（浓度35%）经过大井底部排出，由砂泵（2台，型号100ZJ—1－A36，流量200 m3/h，扬程60 m ）输送到选矿来精矿管道上，经过旋流器浓缩（旋流器型号FX300-GK，）底流进入选矿矿浆中，溢流又返回浓缩大井。
大井分离后的水，悬浮物含量在0.3%以下，由大井周边排出，汇集后由水泵输送到过滤和精选循环使用。
2、干燥系统：主要承担过滤后精矿的进一步脱水任务，使精矿水分在9.2±0.2%，适于造球，处理量380-420吨/h。
工艺流程：来自过滤机或精矿仓的湿精矿粉和链蓖机前辊式布料器的湿返料由皮带转运进入圆筒干燥机（型号φ3.6×29，转速3.45r/min，斜度5%）,干燥机前配置煤粉燃烧炉,(燃煤能力 3 t/h，炉膛温度低于1200℃,火道温度低于800℃) ,燃烧后的高温烟气和湿精矿粉顺流进入干燥机,对流干燥.干燥后的含水废气经过冲击式除尘器净化,排入大气. 干燥后的精矿粉由皮带转运到配料室。
简述球团矿生产工艺
简述球团矿生产工艺球团矿是一种由精细矿粉、矿石和添加剂混合而成的球状颗粒，常用于铁矿石还原冶炼过程中，通过球团矿可以提高矿石炉渣性能，增加迁移速度，减少能耗。
球团矿的生产工艺主要包括原料制备、球团化、干燥和烧结等步骤。
首先，原料制备是球团矿生产工艺的关键环节。
铁矿石作为主要原料，经过粉碎、筛分等处理，得到适合球团化的矿粉。
同时，为了提高球团矿的机械强度和耐火性能，常添加一定比例的粘结剂和烧结辅助剂。
粘结剂可以使矿粉颗粒在球团化过程中粘结成球状，而烧结辅助剂则有助于球团矿在高温下形成坚固的矿石晶体结构。
接下来是球团化过程。
通常采用湿球团化的方法，即将制备好的矿粉与添加剂混合，加入适量的水进行混合搅拌，使矿粉颗粒与水充分接触，形成湿状物。
然后，通过球团化机将湿状物制成直径约为5-25毫米的球状颗粒。
球团化过程中，添加的粘结剂起到了粘结和增强颗粒的作用，且水分也能帮助球团形成。
完成球团化后，球团矿需要进行干燥处理。
常用的干燥方法有自然风干和机械干燥两种。
自然风干是将湿状物在通风良好的场地上进行晾晒，使水分蒸发达到干燥的目的。
机械干燥则通过热风或蒸汽来提供热量，使湿状物在干燥设备中迅速蒸发水分。
干燥是为了减小球团矿的含水率，提高球团矿的质量和储存稳定性。
最后一步是烧结过程。
球团矿通过高温烧结，使球状颗粒中的矿石晶体相互结合，形成一种坚固的矿石结构。
烧结温度一般在1200-1350摄氏度之间，不同矿石的烧结温度有所差异。
在烧结过程中，矿石颗粒会发生矿化反应，即颗粒内部矿石晶体的结构会发生改变，形成一种致密的结构，这样可以提高球团矿的强度和耐火性能。
总之，球团矿的生产工艺主要包括原料制备、球团化、干燥和烧结等步骤。
通过这些步骤，经过一系列的化学和物理变化，原料最终转变为坚固的球状颗粒，具备了较好的炉渣性能和迁移速度，为铁矿石还原冶炼提供了便利。
球团
第一章 总 则永钢球团厂设计焙烧面积为10 ㎡竖炉四座，分两期建设完成，设计年生产能力240万吨酸性氧化球团矿，供高炉冶炼所用。
造球用东北含铁磁精矿为主，同时配用一定量进口高品位精矿，膨润土作为粘结剂，高炉煤气作焙烧燃料。
铁精矿及膨润土经配料、烘干混匀、润磨处理、加水造球、布料干燥、高温焙烧、冷却筛分等工艺过程。
竖炉球团生产工艺流程如下：≤5mm除尘灰C1.C2.C3.C4排放大气送炼铁厂送烧结厂煤气空气（助冷） S1S2 S4S3 ＞20mm ≤6mm含铁原料（铁精粉）膨润土（粘结剂）配料（Φ1.6m 圆盘给料机8台，膨润土仓电子皮带秤6台）Φ3.4³25m 烘干机一台Φ3.2³5.4m 润磨机两台1#、2#Φ6.0m 造球机3#、4#Φ6.0m 造球机1#双层圆辊筛2#双层圆辊筛1#竖炉 （10㎡）2#竖炉 （10㎡）1#链板机 （B=650） 2#链板机 （B=650）90㎡带冷机 （B=1500） 成品筛分 （振动筛） 成品仓1580㎡布袋除尘器900㎡布袋除尘器布袋除尘器340㎡ 二台60㎡电除尘器二台加湿机二台20 # 抽风机P1P2P2P5 P3.P4F1冷却水煤气空气（助冷） 冷却水回收利用回收利用P8.P9P6.P7汽化导风墙水梁球团厂工艺流程图经竖炉焙烧后的氧化球团具有良好的冶金性能，是理想的高炉人造富矿。
通常高炉对球团矿的具体质量指标如下表：化学成份物理性能冶金性能指标Tfe%SiO2%FeO%S%碱度波动范围CaO/SiO2倍转鼓指数（≥6.3m/m %筛分指数（≤5m/m）%10~16m/m粒度合格率%抗压强度膨胀率%还原度指数过 %基数基数平均值N/个≤1000N/个 %一级品≤±0.5≤±0.3≤1.0≤0.05≤±0.05≥90 ≤5.0 ﹥90 ≥2000 ≤5 ≤15 ≥65二级品≤±0.8≤±0.5≤2.0≤0.08≤±0.10≥86 ≤5.0 ﹥80 ≥1500 ≤8 <12 ≥70注:⑴、球团矿含铁量基数由厂自行确定.含铁量按下式计算:铁(Tfe)=全铁/﹝100-（CaO+MgO）﹚³100 %式中：全铁—化学分析得到的全铁含量%（C aO+MgO）分析得到的氧化钙和氧化镁含量之和 %⑵、竖炉球团矿的碱度基数由厂自行确定，碱度按下式计算：碱度= CaO/SiO2（倍）式中：CaO—化学分析得到的氧化钙含量 %；SiO2—化学分析得到的二氧化硅含量 %⑶、冶金性能指标只报检验数据，不作考核指标。
球团矿的制备及性能测试
实验2 球团矿的制备及性能测试一、球团矿的发展现状与趋势精料和合理的炉料结构一直是国内炼铁界努力探索的课题。
球团矿作为良好的高炉炉料，不仅具有品位高、强度好、易还原、粒度均匀等优点，而且酸性球团矿与高碱度烧结矿搭配，可以构成高炉合理的炉料结构，使得高炉达到增产节焦、提高经济效益的目的，因而近年来国内炼铁球团矿产量和用量大幅增加，不仅中小型高炉普遍使用，大型高炉如马钢2500M3高炉、昆钢2000 M3高炉、宝钢、攀钢等也加大了球团矿的配料比例。
大力发展球团矿已成为有关权威机构、学术会议以及生产厂家关注的焦点和共识，国内目前已形成一股球团矿“热”。
1、球团矿具有规则的形状、均匀的粒度、高的强度（抗压和抗磨），能进一步改善高炉的透气性和炉内煤气的均匀分布;球团矿FeO含量低，有较好的还原性（充分焙烧后，有发达的微孔）更有利于高炉内还原反应的进行。
因此，球团矿在我国高炉操作者的心目中称之为“顺气丸”，其冶金性能好，非其它熟料所能比。
2、国内大量的理论研究和生产实践表明，高碱度烧结矿与酸性炉料搭配有一个合适的配比。
大型高炉采用75% ~70%碱度为1.85左右的烧结矿与25% ~ 30%的酸性球团矿是合理的炉料结构。
当酸性球团配入比例为25% ~ 30%时，其在炉内软熔区间的最大压差值最小，也就是按此比例搭配效果最佳。
3、在上述合适的范围内，在高炉正常运行情况下，球团矿入炉配比的高低是由其质量决定的。
高质量的球团矿应具有的指标为：TFe≥65%; FeO≤1.0%; SiO2≤3.0%; S≤0.04%; 球团矿粒度8—16mm占95%以上；转鼓指数（ISO）≥96%，抗压强度≥2500N/个球。
目前，我国冶金企业生产的球团矿，特别是竖炉球团矿与高质量球团矿及进口球团矿相比，普遍存在着相当的差距。
纵观国内外先进高炉炼铁经验，在原料供应可能的情况下，合理的炉料结构发展趋势是：a）高炉少吃或不吃生料；b）增加高炉球团矿的用量；c）减少烧结矿的用量（即提高烧结矿的品位，应当相应提高烧结矿的碱度，否则烧结矿的强度、冶金性能将会有较大的下降。
球团车间工艺技术标准
球团生产工艺流程图16mm≥9mm球团车间工艺技术操作标准1、目的：合理科学安排组织生产，确保炼铁厂使用优质合格的球团矿。
2、适用范围：适用于球团车间球团矿生产。
3、职责：3．1 组织协调球团车间生产经营活动，按计划完成生产计划部下达的各项生产任务。
3．2 积极实施生产组织方案，确保科学有序进行生产。
3．3 制订安全、设备、现场管理制度，并组织实施；配合技术质检科搞好生产创新。
4、岗位工艺技术操作标准4．1 仓上岗位工艺技术操作标准4．1．1 操作工应随时掌握各料仓存料情况及配比，并及时通知铲车上料，保证铁粉仓存达到大于1/3，小于2/3，膨润土仓存达到1/2以上。
4．1．2 清理仓上的散落料，严禁错料、混料，必须保证仓篦通透良好，及时清理铁粉中杂物。
4．2 配料岗位工艺技术操作标准4．2．1 认真执行厂、车间下达的各项配比，不得随意大幅度变更，为保证配料的准确性，配比调整后配比总和应保证在100±5%范围之内。
4．2．2 配料岗位工必须保证准确的给料量，每小时对膨润土，铁粉实际下料量测定一次，并做好记录，通知PLC室,要求铁精粉偏差±0.5 kg/m, 膨润土偏差±0.02kg/m。
4．2．3 发现物料中有杂物，立即捡出，不允许有大块杂物进入烘干机。
4．3 PLC工艺技术操作标准4．3．1 检查各处设备是否良好，线路有无断开及短路现象。
4．3．2 接到指令进行配比调整，5分钟之内准确输入完成。
4．3．3 PLC所控设备操作要准确无误，上、停、变料做到料头、料尾整齐。
4．3．4单仓不下料，及时切换至另一相同物料仓；单仓下料量波动超出范围，及时零点校准。
4．3．5 每小时在电子称小皮带上取样，检测物料水份、粒度并报相关岗位。
4．3．6 料批调整前要通知烘干，然后再做调整，根据炉况稳定料批，不得大幅度加减料批。
4．3．7 原始记录及统计计算，做到记录清楚无误准时。
4．4 烘干工艺技术操作标准4．4．1 烘干岗位工应加强上、下工序的联系，及时掌握进烘干筒物料水份、亲水性。
球团矿质量冶金性能
球团矿质量应包括化学成分、物理性能和冶金性能等三个方面。
具体要求如下表：各指标含义及测定方法：1）抗压强度球团矿抗压强度的检测标准和国际标准ISO 700相同。
国标（GB/T14201-93）。
随即取样大约1公斤，每次试验应区直径12.5~10.0mm成品球60各进行试验。
2）筛分指数筛分指数的测定方法：取100kg试样，分成五分，每分20kg，用5mm×5mm的筛子筛分，受筛往复10次，称量大雨5mm筛上物出量A，以小于5mm占试样质量的百分数作筛分指数%。
筛分指数 =(100-A) ×100/100我国要求球团矿筛分指数不大于5%。
3）转鼓指数转鼓强度是评价球团矿抗冲击和耐磨性能的一项重要指标。
因为耐磨性能代表乐球团矿形成粉末的倾向。
世界各国采用的测定方法尚未统一，但我国已参考国际标准（ISO3271-1975）作为现行国家标准方法。
4）球团矿还原性还原性是指球团矿被还原气体CO 和H2还原的难易程度，还原性好，有利于降低焦比。
影响还原性的因素主要有矿物组成、结构、致密程度、粒度、和气孔率等。
目前采用热天平减重法测定还原性，国标（GB/T13241-91）。
还原度指数 RI=100]10043.043.011.0[2011⨯⨯⨯--w m m m w w t m 0:试样质量m 1:还原开始前试样质量,g m t :还原后的试样的质量,g w 1:还原前试样中FeO 的含量 w 2:试验前试样的全铁含量% 5）球团矿低温还原粉化性能球团矿进入高炉炉身上部在500~600℃区间，由于受气流冲击及Fe 2O 3->Fe 3O 4->FeO 还原过程发生晶形 ，导致球团矿粉化，直接影响高炉内气流分布和炉料顺性。
低温还原粉化测定主要有静态法和动态法，我国大部分研究者和生产企业倾向于采用静态法还原粉化指标，而且把静态法作为国家标准（GB/T13242-91）。
低温还原粉化指数RDI 分别用RDI +6.3RDI +3.15和RDI -0.5表示。
球团生产工艺介绍
球团生产工艺介绍1、球团基本概论(1) 、什么叫球团球团是向高炉提供“精料”的另一种方法。
其过程的实质是：将准备好的原料(细磨精矿及粉状物料如粘结剂、添加剂等)，按一定比例经过配料混匀并造成一定尺寸的小球，然后采用干燥和焙烧使其发生一系列物理化学变化而硬化固结。
其过程的产品叫球团矿。
球团矿按碱度可分为：酸性和自熔性两种。
(2) 、球团生产的意义及发展历史世界上天然富矿日渐短缺，要求生产大量高品位精矿。
为提高选矿技术经济指标，需细磨(--325 目)铁矿石，而过细的精矿粉难于烧结，主要是透气性不好，而球团矿生产正是处理细磨精矿的有效途径。
球团矿具有良好的物化冶金性能，它粒度均匀，微气孔多，还原性好，强度大，易于储存，有利于强化高炉生产。
随着工艺技术的发展，适于球团处理的原料已从磁铁矿扩展到赤铁矿、褐铁矿、天然混合矿及各种含铁粉尘等。
球团产品不仅局限于高炉使用，还可生产预还原球团，金属化球团，用于直接还原炼铁。
近二十年来，世界球团矿产量以每年1000万吨的速度增长，约有20%的生铁是用球团矿冶炼的。
在我国，随着“高碱度烧结配加酸性球团矿”这种合理炉料结构的推广，球团矿生产也有了较大发展。
(3) 、球团生产技术经济指标及球团矿质量指标①、球团生产技术经济指标a有效面积利用系数，即单位时间每平方米有效面积的生产量，t/m2h。
b、台时产量，即单位时间每台设备的生产量，t/h。
c、成品率成品率二成品矿/混合料x 100%d、出矿率出矿率二(成品矿+返矿)/混合料x 100%e、作业率二设备年开动小时总计/年日历天数x 24 X 100%②、球团矿质量指标a、球团矿的化学性质指标主要有球团矿的全铁品位及铁品位稳定率；球团矿的碱度（即球团矿中CaO/SiO2的比值）及碱度稳定率；球团矿的还原度。
b、球团矿的物理性质指标主要有球团矿的冷转鼓指数（%），之为衡量烧结矿在常温下抗磨剥和抗冲击能力的指标；抗压强度，其测定可在压力机上进行，试样粒度10.0—12.5m m，每次取60个球作检验，以算数平均值或用标准离差表示；低温还原粉化率，之表示还原后的球团矿通过转鼓试验的粉化程度；还原度；还原膨胀指数；荷重软化温度；熔滴特性，即测定球团矿的熔化温度、滴落温度、从熔化到滴落的温度区间及气流通过这一区间的阻力损失，其对高炉操作影响很大。
球团矿的转鼓指数
球团矿的转鼓指数球团矿是一种重要的矿石资源，其转鼓指数是评估球团矿质量的重要指标。
本文将从球团矿的定义、转鼓指数的意义、计算方法以及影响转鼓指数的因素等方面进行探讨。
球团矿是一种由粉状矿石通过球团机制造成的球形颗粒。
球团矿具有一定的强度和耐高温性能，是炼铁工业中重要的原料之一。
球团矿的质量直接影响到炼铁过程的效率和产品质量。
转鼓指数是评估球团矿质量的指标之一。
它反映了球团矿在转鼓（也称为球团机）中的球化效果。
转鼓指数越高，说明球团矿的球化效果越好，球团矿颗粒之间的粘结强度越高。
而转鼓指数低，则意味着球团矿的球化效果较差，颗粒之间的粘结强度较低。
计算转鼓指数的方法有多种，其中一种常用的方法是根据球团矿在转鼓中的筛分数据进行计算。
筛分是指将球团矿样品通过一系列不同孔径的筛网进行分级，得到不同粒径范围内的颗粒数量。
通过对筛分数据进行处理，可以得到球团矿的筛分曲线。
转鼓指数可以通过分析筛分曲线的形状和特征来计算得出。
影响转鼓指数的因素有很多，其中包括球团矿的矿石性质、球团机的工艺参数以及球团矿的配料比例等。
首先，球团矿的矿石性质对转鼓指数有重要影响。
矿石的粒度分布、粒度组成、粒形等特征决定了球团矿的球化效果。
其次，球团机的工艺参数也会影响转鼓指数。
例如，球团机的转速、球团机筒体的倾角、球团机内部的球化盘结构等参数都会对球团矿的球化效果产生影响。
最后，球团矿的配料比例也是影响转鼓指数的重要因素。
不同的配料比例会导致球团矿的矿石性质和球化效果发生变化，从而影响转鼓指数的大小。
总结起来，球团矿的转鼓指数是评估球团矿质量的重要指标。
通过对球团矿样品的筛分数据进行分析，可以计算出转鼓指数。
转鼓指数的高低反映了球团矿的球化效果和颗粒粘结强度。
影响转鼓指数的因素包括球团矿的矿石性质、球团机的工艺参数以及球团矿的配料比例等。
在炼铁工业中，合理控制球团矿的转鼓指数，对提高炼铁效率和产品质量具有重要意义。
通过不断研究和优化球团矿的球化工艺，可以进一步提高球团矿的转鼓指数，为炼铁工业的可持续发展做出贡献。
