双碱法烟气脱硫计算

双碱法烟气脱硫计算

双碱法计算过程标态:h Nm Q /4000030=65℃:h m Q /49523400002736527331=⨯+= 还有约5%的水份如果在引风机后脱硫,脱硫塔进口压力约800Pa ,出口压力约-200Pa ,如果精度高一点,考虑以上两个因素。

1、脱硫塔⑴ 塔径及底面积计算:塔内流速:取s m v /2.3=m v Q r r v vs Q 17.12.314.33600/49532121=⨯==⇒⋅⋅==ππ D=2r=2.35m 即塔径为2.35米。

底面积S=∏r 2=4.3m 2塔径设定为一个整数,如2.5m⑵ 脱硫塔高度计算:液气比取L/G= 4,烟气中水气含量设为8%SO 2如果1400mg/m3,液气比2.5即可,当SO2在4000mg/m3时,选4① 循环水泵流量:h m m l HG Q G L Q /1821000)08.01(495324)/(100033=-⨯⨯=⨯⨯= 取每台循环泵流量=Q 91m 。

选100LZ A -360型渣浆泵,流量94m 3/h ,扬程22.8米, 功率30KW ,2台② 计算循环浆液区的高度:取循环泵8min 的流量,则H 1=24.26÷4.3=5.65m如此小炉子,不建议采用塔内循环,塔内循环自控要求高,还要测液位等,投资相应大一点。

采用塔外循环,泵的杨程选35m ,管道采用碳钢即可。

③ 计算洗涤反应区高度停留时间取3秒,则洗涤反应区高度H2=3.2×3=9.6m④除雾区高度取6米H3=6m⑤脱硫塔总高度:H=H1+H2+H3=5.65+9.6+6=21.3m塔体直径和高度可综合考虑,直径大一点,高度可矮一点,从施工的方便程度、场地情况,周围建筑物配套情况综合考虑,可适当进行小的修正。

如采用塔内循环,底部不考虑持液槽,进口管路中心线高度可设在2.5m,塔排出口设为溢流槽,自流到循环水池。

塔的高度可设定在16~18m2、物料恒算每小时消耗99%的NaOH 1.075Kg。

湿法脱硫设备计算[1]

湿法脱硫设备计算[1]

一、工艺流程二、设计计算定额1.煤气处理量7000Nm3/h2.脱硫塔前煤气硫化氢含量0.8g/Nm33.脱硫塔后煤气硫化氢含量20mg/Nm34.脱硫效率98%5.脱硫塔煤气进口温度35℃6.脱硫塔煤气进口压力11000Pa7.脱硫塔煤气出口压力10000Pa三、设备计算1.脱硫塔:(见图一)进脱硫塔湿煤气体积为V=7000×[(273+35)/273]×[(1.01325×105)/(1.01325×105+11000-5720)]=7506m3/h (式中5720为35℃时饱和水蒸气压力Pa)脱硫塔进口吸收推动力为△p1=*11000/101325+1+×0.8×(22.4/34)×(1/1000)×101325=59.2PαH2S物质的量脱硫塔出口吸收推动力为△p2=*10000/101325+1+×0.02×(22.4/34)×(1/1000)×101325=1.5Pα硫化氢的吸收量为G=7000×[(800-20)/(1000×1000)]=5.46kg/h脱硫塔的传质系数K取为17×10-5kg/(m2·h·Pa),则需用传质面积为F=5.46/(17×10-5×15.7)=2046m2选用多孔组合洗涤环ZHΦ240,比表面90m2/m3,空隙率0.75m3/m3,需填料体积V1=2046/90=22.73m3。

取每层填料层高1.8m,则共需N=22.73/(1.8×0.785×22)=4.02,共设四层。

取脱硫吸收液的硫容量为0.20kg/m3,则溶液循环量(即脱硫塔顶的喷淋量)为L=5.46/0.20=27.3m3/h 喷淋密度校核:脱硫塔的喷淋密度为l=27.3/(0.785×22)=8.69m3/(m2·h);按喷淋密度27.5m3/(m2·h)计算得到的喷淋量为27.5×0.785×22=86.4m3;脱硫塔的液气比为(86.4×1000)/7506=11.5L/m3,符合脱硫塔的液气比要求。

半干法脱硫塔设计计算

半干法脱硫塔设计计算

半干法脱硫塔设计计算1. 引言随着环境保护要求的不断提高,脱硫技术在大气污染控制中扮演着重要的角色。

半干法脱硫塔是一种常用的脱硫设备,广泛应用于火电厂、钢铁厂等工业领域。

本文将介绍半干法脱硫塔设计的计算方法,旨在帮助工程师进行设计和优化。

2. 设计原理半干法脱硫塔是一种采用喷射液和干燥剂进行脱硫的设备。

其主要原理是将烟气通过喷射液和干燥剂的作用,使硫化物等污染物被氧化和吸附,从而达到脱硫的目的。

3. 设计参数在进行半干法脱硫塔设计前,需要明确一些设计参数,包括:•烟气流量•烟气温度•烟气含硫量•喷射液流量….4. 计算步骤半干法脱硫塔设计的计算步骤如下:4.1 计算喷射液需求量喷射液的需求量取决于烟气中硫化物的含量以及硫化物的吸收效率。

根据喷射液对硫化物的吸收效率可以得到喷射液的需求量。

4.2 计算干燥剂需求量干燥剂用于提高脱硫效果。

根据烟气中的硫含量和干燥剂对硫化物的吸附速度可以计算出干燥剂的需求量。

4.3 设计喷射器根据喷射液的需求量和喷射液的性质,设计喷射器的尺寸和布置。

喷射器的数量和布置对脱硫效果有重要影响。

4.4 设计底部结构底部结构的设计主要包括底板和集液器。

底板的设计需要考虑到喷射液的流动情况和污水的排放。

集液器的设计需要考虑到污水的收集和排放方式。

4.5 设计布袋半干法脱硫塔中的布袋是用于收集吸附了的硫化物和其他颗粒物的,其设计需要考虑到布袋的材质和尺寸。

4.6 设计风机和排气口风机和排气口的设计需要考虑到烟气的排放和脱硫效果,在设计过程中,需要确定风机的型号和参数,以及排气口的尺寸和位置。

4.7 设计吸收塔吸收塔的设计需要考虑到烟气和喷射液的接触方式和时间。

在设计过程中,需要确定吸收塔的高度和直径,以及内部的填料和喷射液的分布方式。

5. 总结半干法脱硫塔设计计算是一个复杂的过程,需要考虑多个因素。

本文简要介绍了半干法脱硫塔设计的计算方法,希望能对工程师在进行脱硫塔设计时提供参考和指导。

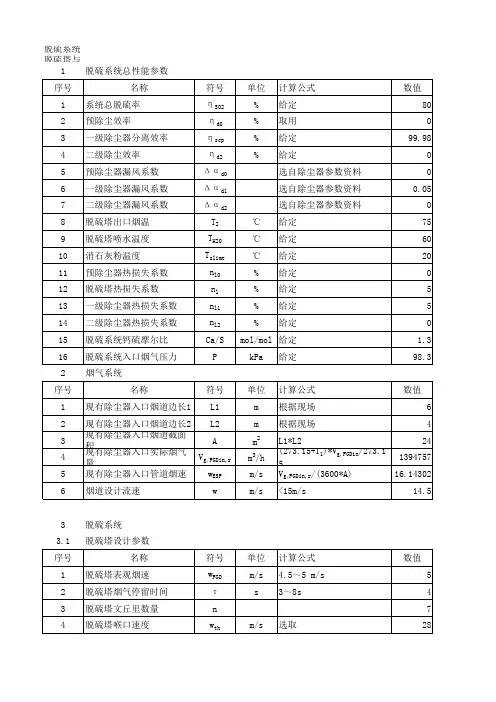

CFB半干法脱硫设计计算

CFB半干法脱硫设计计算

ηSO2 ηd0 ηsep ηd2 Δαd0 Δαd1 Δαd2 T2 TH2O Tslime nl0 nl nl1 nl2 Ca/S
% 给定 % 取用 % 给定 % 给定
选自除尘器参数资料 选自除尘器参数资料 选自除尘器参数资料 ℃ 给定 ℃ 给定 ℃ 给定 % 给定 % 给定 % 给定 % 给定 mol/mol 给定
符号 AFGDin LFGDin,1 LFGDin,2
H1 H2 Tav Vg,FGDav,r AFGD
单位 m2 m m m m ℃
m3/h m2
计算公式
数值
Vg,FGDin,r/(3600*w)
13.35974
选取
4
AFGDin/LFGDin,1
3.339935
选取
2
选取
2
(T1+T2)/2 (273.15+Tav)*Vg,FGDout/273.
名称 脱硫塔表观烟速 脱硫塔烟气停留时间 脱硫塔文丘里数量 脱硫塔喉口速度
符号 wFGD τ
n wth
单位 m/s s
计算公式 4.5~5 m/s 3~8s
m/s 选取
数值 5 4 7 28
3.2 序号
1 2 3 4 5 6 7 8
脱硫塔结构设计(附右 图)
名称 入口管道截面积 入口管道边长1 入口管道边长2 弯头高度 方圆节高度 脱硫塔平均烟气温度 脱硫塔实际烟气量 脱硫塔截面积
A Vg,FGDin,r
m2 m3/h
L1*L2 (273.15+T1)*Vg,FGDin/273.1 5
24 1394757
5
现有除尘器入口管道烟速
wESP
m/s Vg,FGDin,r/(3600*A)

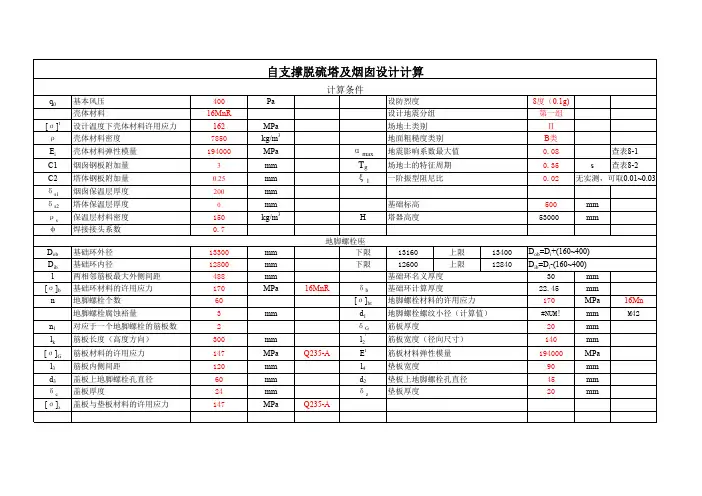

脱硫塔计算
