正平

线



水平

线
线
侧平 线

正垂

线



铅垂

线
线
侧垂 线
一般位置线
轴测图
三视图
特点 BIEL
在V面上的投影是一条反映实 长的斜线;而其余两个投影是 平行于坐标轴的线段,长度小 于实长。
在H面上的投影是一条反映实 长的斜线;而其余两个投影是 平行于坐标轴的线段,长度小 于实长。
在W面上的投影是一条反映实 长的斜线;而其余两个投影是 平行于坐标轴的线段,但长度 小于实长。
由投射中心(光源)发出的投射线通过物体,在选定的投影面 上得到图形的方法,称为投影法。根据投影法获得的图形叫投影。 得到图形的面叫投影面。光源叫做投射中心。由投射中心通过物 体的直线叫投射线。
9
二、投影的分类
BIEL
根据投射中心到投影面的距离,投影分为中心投影法和平行投影法;平行投影 根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。具体图所示。
22
二、读组合体视图
1、形体分析法
形体分析法是读图的基本方 法,把视图中的封闭线框对应起 来,然后想像出各自的形状和位 置,综合起来像出整体形状。
步骤: (1)抓住形体特征,分出组合形体。 (2)根据投影对应的线框,联系起 来,即可想象出该形体的形状,如图 (b)、(c)、(d)、(e)所示。 (3)通过想象出的形体,利用组合 体的组合形式综合来想整体。
台体侧面投影得到的类似形。
19
三、旋转体三视图与的旋转体三视图识读 图例
BIEL
说明

圆柱体的三视图是由一个体现

机械识图知识点总结

机械识图知识点总结

机械识图知识点总结一、机械视觉的基本概念机械视觉,又称计算机视觉,是一门综合了图像处理、模式识别、图像分析、机器学习等多种技术的交叉学科。

其主要目标是让计算机系统具有类似人类视觉系统的能力,即能够通过摄像传感器获取外界图像信息,进行处理、分析和识别。

机械视觉的基本概念包括图像采集、图像处理和图像识别。

图像采集是指通过摄像传感器获取外界环境的图像信息,其关键技术包括图像传感器、光学成像系统、图像采集卡等。

图像处理是指对采集到的图像进行预处理、增强、去噪等处理,以便后续的图像识别和分析。

图像识别是机械视觉的核心技术,其主要目标是根据图像信息识别出图像中的目标物体,通常包括物体检测、目标跟踪、目标分类等内容。

二、机械视觉的工作原理机械视觉的工作原理主要包括图像采集、图像处理和图像识别三个方面。

首先是图像采集,通过摄像传感器获取外界环境的图像信息,通常采用CCD或CMOS传感器进行图像采集。

然后是图像处理,对采集到的图像进行预处理、增强、去噪等处理,以便后续的图像识别和分析。

最后是图像识别,通过图像处理技术识别出图像中的目标物体,包括物体检测、目标跟踪、目标分类等内容。

机械视觉的图像识别基于模式识别和机器学习技术,主要包括以下步骤:特征提取、特征匹配、目标分类和模式识别。

特征提取是指从图像中提取出一些具有代表性的特征,如边缘、纹理、颜色等特征。

特征匹配是指将提取出的特征与已知的目标特征进行匹配,以确定目标物体的位置和属性。

目标分类是指将匹配到的目标特征进行分类,判断目标物体属于哪一类别。

模式识别是指根据目标的特征和分类结果进行模式识别,以确定目标物体的具体属性和形态。

三、机械视觉技术的发展机械视觉技术的发展经历了几个阶段,主要包括图像处理技术、特征提取技术、模式识别技术和深度学习技术等。

图像处理技术是机械视觉技术的最早阶段,它主要应用于图像的预处理、增强、去噪等领域,为后续的图像识别提供了基础。

特征提取技术是机械视觉技术的关键技术之一,它通过提取图像中的特征信息,为后续的目标识别和分类提供了重要基础。

机械识图基础知识

机械识图基础知识

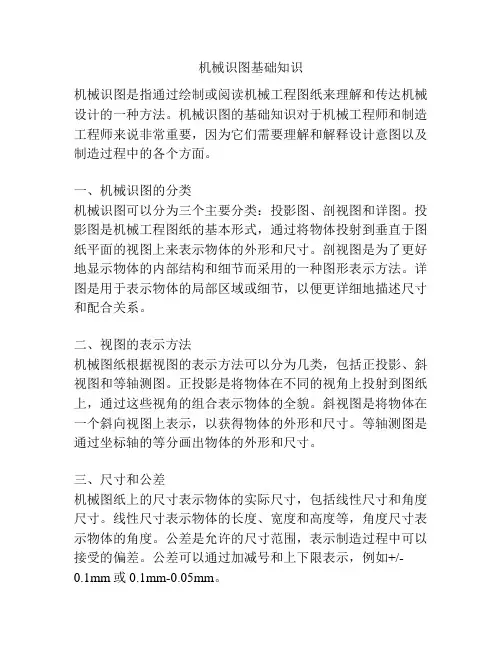

机械识图基础知识机械识图是指通过绘制或阅读机械工程图纸来理解和传达机械设计的一种方法。

机械识图的基础知识对于机械工程师和制造工程师来说非常重要,因为它们需要理解和解释设计意图以及制造过程中的各个方面。

一、机械识图的分类机械识图可以分为三个主要分类:投影图、剖视图和详图。

投影图是机械工程图纸的基本形式,通过将物体投射到垂直于图纸平面的视图上来表示物体的外形和尺寸。

剖视图是为了更好地显示物体的内部结构和细节而采用的一种图形表示方法。

详图是用于表示物体的局部区域或细节,以便更详细地描述尺寸和配合关系。

二、视图的表示方法机械图纸根据视图的表示方法可以分为几类,包括正投影、斜视图和等轴测图。

正投影是将物体在不同的视角上投射到图纸上,通过这些视角的组合表示物体的全貌。

斜视图是将物体在一个斜向视图上表示,以获得物体的外形和尺寸。

等轴测图是通过坐标轴的等分画出物体的外形和尺寸。

三、尺寸和公差机械图纸上的尺寸表示物体的实际尺寸,包括线性尺寸和角度尺寸。

线性尺寸表示物体的长度、宽度和高度等,角度尺寸表示物体的角度。

公差是允许的尺寸范围,表示制造过程中可以接受的偏差。

公差可以通过加减号和上下限表示,例如+/-0.1mm或0.1mm-0.05mm。

四、配合和标注配合是指两个或多个部件之间的相对位置和接触情况。

在机械图纸上,配合可以通过相邻部件之间的间隙和圆柱度来表示。

配合可以分为间隙配合、过盈配合和压力配合等。

标注是为了更好地描述图纸上的各个部件和尺寸而采用的一种方法。

标注可以包括文字和符号,用于表示尺寸、材料和加工表面等。

五、符号和图例机械图纸上的符号和图例是为了更好地传达和理解设计意图而采用的一种方法。

符号可以表示不同类型的特征和特殊要求,例如直线、孔和螺纹等。

图例是对机械图纸上使用的符号和标记的解释,以便图纸读者可以理解和应用这些符号和标记。

六、图纸的规范机械图纸需要符合国家和行业的规范和标准,以确保图纸的一致性和可读性。

机械识图基础知识

机械识图基础知识
一般在国营企业,所有的图纸都是采用第一角画法
第一角法在图纸中的标记:
第一角画法:左视图放右边,右视图放左 边,上视图放下面,依此类推 (如下图)
仰视图
右视图
主视图 俯视图
左视图
后视图
a)
第三角画法
美国采用第三角投影制,故有「美式投 影制」之称呼。除美国(ANSI)外,尚盛 行於美洲地区。
第三角法在图纸中的标记:
正确的画法
被废掉的双折线的2种画法
不正确的画法
图线
相邻辅助零件的线型及画法
相邻辅助零件是指不属于某一零部件,但装配后与 该零部件相邻的另一零部件。绘图时相邻辅助零件的 轮廓线用细双点画线表示。
1 如果相邻辅助零件需要断开时,应使用波浪线作为 相邻辅助零件的断裂边界线,不得画成“细双波浪点 画线”,机械制图的9种线型中没有这种线型。
主视图 ——体的正面投影 俯视图 ——体的水平投影 左视图 ——体的侧面投影
三视图之间的度量对应关系
三等关系

高平齐 宽相等
基本视图有两种画法:
第一角法(第一象限法)
– 凡将物体置於第一象限内,以「视点(观察者)」→ 「物体」→「投影面」关系而投影视图的画法, 即称为第一角法。亦称第一象限法。
2 相邻辅助零件的剖面区域不画剖面线。
3 零部件的视图与相邻辅助零件重叠时,其重叠部分 视图的画法不受相邻辅助零件的影响。
图线
断裂处边界线的线型选用
断裂画法通常可分为单边断裂和中间断裂,绘 制断裂处的边界线有三种线型可供选用,即:波浪 线、双折线和细双点画线。选用时应根据机件的具 体情况并考虑绘图的方便来选取。并且应注意细双 点画线必须成对使用。
剖视图和断面图
2 一般应在剖视图、移出断面图的上方用大写的拉丁 字母表示剖视图、移出断面图的名称,并在相应的视 图上用剖切符号表示剖切位置和投射方向(用箭头表 示)并标注相同的字母。

机械识图基础(全了!!!)

机械识图基础(全了!!!)

机械识图基础(全了)【福利】公众平台回复“优惠券”,领取淘宝天猫内部大尺度优惠券,绝对实惠!每日更新!第一节图样一.什么是机械图样生产中,最常见的技术文件就是图样。

零件图、工艺图、工艺卡片、装配图等统称为机械图样。

要加工出合格的零件,就必须看懂图样中所表达的零件的形状、大小和各种加工要求。

二.机械图样的种类1. 机械图样按表达对象来分,最常见的有零件图、装配图二种,也有工艺图、工艺卡片等。

2. 零件图是表达零件的结构、大小、以及技术要求的图样。

装配图是表达产品及其组成部分的联接、装配关系的图样。

三.图样中的一般规定1. 共有5种图幅。

A0、A1、A2、A3、A4。

前一种图幅的大小刚好是后一种图幅的1倍。

2. 图线:①《机械制图》国家标准中规定了八种图线形式:粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线。

② 图线的宽度:图线的宽度有粗、细两种,粗线的宽度为b,细线的宽度为b/3。

宽度b应图形的大小和复杂程度在0.5mm~2mm的图线宽度系列中选用。

除粗实线和粗点划线外,其余均为细线。

图线一共有8种,这里只介绍4种:粗实线----可见轮廓线,可见过渡线;虚线----不可见轮廓线,不可见过渡线;细实线----尺寸线、尺寸界线、剖面线、指引线、螺纹的牙底线;细点划线----轴线、对称中心线。

③ 图形比例:所谓比例,是指图形与其实物相同要素的线性尺寸之比。

与实物相同:1:1缩小比例:1:1.5, 1:2, 1:2.5, 1:3,1:4,…。

放大比例:2:1, 2.5:1, 4:1, 5:1,…。

在应用比例时必须注意一下几类:1>. 同一机件的各个视图应采用相同的比例,并在标题栏中注明;当某个视图采用不同的比例时,必须在该视图的下方右侧标注比例(有时也在上面标),如2>.无论图形按何种比例绘制,所注尺寸应表达机件的实际大小,且为机件的最后完工尺寸。

④ 尺寸标注法:在图样中,零件的大小由尺寸来表示:A. 尺寸组成要素:尺寸界线、尺寸线、尺寸数字B. 识读尺寸时应注意的几个问题:1>.机件的真实大小以图样上所注尺寸的数值为依据,与图形的大小及绘图比例的准确性无关。

1第一章 机械识图基础

1第一章  机械识图基础
被剖切处的断面形状。
(四)局部放大图
采用大于原图所采用的比例画出视图
中的细小结构所得到的图形。一般要
标注放大比例,并放在适当的位置,
如图1-7所示,可任选视图、剖视图、
断面图等表达方法。
三、 识读零件图的步骤
1
1
3
看标题栏,了解大概。
2
看各视图,想整体形状。
看尺寸标注,知结构大小。
4
看技术要求,掌握质量指
单独画出某一零件的视图须标注清楚投射方向和名称,并在所画视图
上注上相同的字母。
(二)必要的尺寸
包括有表明装配体规格(性能)、总体大小、装配、安装、检验等方面
的尺寸。
(三)技术要求
用文字说明或标注标记、代号指明该装配体在装配、检验、调试、运
输和安装等方面 所需达到的技术要求。
(四)标题栏、 明细栏、 零件序号
第一章 机械识图基础
知识目标
1掌握机械制图的要求
2了解机械制图的用处
3掌握识图的方法
4了解装配图和零件图的区
4了解装配图和零件图的区别
别与特征
1掌握机 械制
2了解机 械制
第一节 机械制图基本知识
• 一、 图纸幅面和格式(GB/T14689—2008)
• (一)基本幅面
➢基本幅面代号有 A0、A1、A2、A3、A4五种。
表示方法。当碳的质量 小于1.0%时,首部只用一位数字表示平
均碳的质量分数的千分数;
(4)滚动轴承钢。 其牌号由“滚”字汉语拼音的首字
母 G、元素符号 Cr和数字组成,数字表示钢中平均铬
的质量分数的千分之几。
(三)碳素钢在汽车中的应用
(四)碳素铸钢在汽车中的应用

机械识图基本知识详解

机械识图基本知识详解

机械识图基本知识详解1. 引言机械识图是指利用计算机视觉技术来对机械零件进行自动识别和分类。

它在制造业中具有重要的应用价值,可以提高生产效率和产品质量。

本文将详细介绍机械识图的基本知识,包括图像采集、图像处理和特征提取等方面。

2. 图像采集图像采集是机械识图的第一步,它通常使用数字相机或工业相机来获取机械零件的图像。

在进行图像采集时需要注意以下几个关键点:•光源选择:光源的稳定性和亮度对图像的质量有着重要影响,因此需要选用适合的光源。

•焦距选择:焦距的选择会直接影响图像的清晰度,需要根据实际情况进行调整。

•曝光设置:曝光设置对于不同光照条件下的图像采集至关重要,需要根据实际情况进行合理设置。

3. 图像处理图像处理是机械识图的核心环节,主要包括图像增强、图像滤波、图像分割和形态学处理等步骤。

下面将一一进行详细介绍。

3.1 图像增强图像增强是通过一系列的处理方法来改善图像的质量,使得机械零件在图像中更加清晰可见。

常用的图像增强方法包括直方图均衡化、灰度拉伸和滤波等。

3.2 图像滤波图像滤波是通过对图像进行滤波操作来消除图像中的噪声,提高图像的质量。

常见的图像滤波方法包括均值滤波、中值滤波和高斯滤波等。

3.3 图像分割图像分割是将图像中的目标从背景中分离出来的过程。

常用的图像分割方法包括阈值分割、边缘检测和区域生长等。

3.4 形态学处理形态学处理是一种基于图像形状的图像处理方法,可以用于图像的去噪、图像的拼接和图像的形状分析等。

形态学处理主要包括腐蚀、膨胀、开运算和闭运算等操作。

4. 特征提取特征提取是机械识图的关键步骤,通过对图像的处理和分析,提取出具有代表性的特征信息。

常用的特征提取方法包括形状特征、纹理特征和颜色特征等。

4.1 形状特征形状特征主要描述了机械零件的外形信息,常用的形状特征包括面积、周长、圆度和伸长率等。

4.2 纹理特征纹理特征描述了机械零件表面的颗粒分布和纹理结构,常用的纹理特征包括灰度共生矩阵、傅里叶描述子和小波变换等。

机械识图常识

机械识图常识

机械识图常识一、投影的基本知识1.投影的概念:投影是从日常生活中抽象出来的,如太阳和灯光照射物体,所得的影子就是物体在平面上的投影,但必须具备光源、被投影对象和投影面。

工程中常用的投影方法有以下两种:(1)中心投影:用点光源照射物体所得的投影,不能反映物体的真实大小,投影大于实体;(2)正投影:用平行且垂直于投影面的光线照射物体所得的投影为正投影,投影等于实体。

机械制图一般均采用正投影方法。

2.角法:目前世界上采用的是第一角法和第三角法,均符合ISO国际标准。

(1)第一角法:中国大陆和德国等,光源→物→投影面。

(2)第三角法:美国、欧洲、日本等国,光源→(透明)投影面→物二、图纸的构成1.边框线:粗实线画的方框。

2.标题栏:包括零件名称、图号、比例、材料、单位、公差、版次、日期、投影方式等等。

3.技术要求:对零件的外观、性能及一些特殊要求进行说明(如表面粗糙度、尺寸公差、表面处理、未注R角等)。

4.视图:按照空间的六个方位,分为主、左、俯、右、仰、后视图,另外剖视图和局部视图等等。

5.尺寸标注:由尺寸线、尺寸界线、数字和箭头形式,不能漏标和重标。

三、视图1.基本视图:向空间六个投影面投影所得的视图,包括主、俯、左、右、仰、后视图。

2.局部视图:为了表达零件的某一部分而向基本投影面投影所得的视图,称为局部视图,用“A向、B向、C向”及带字母的箭头标明部位和投影方向,局部放大图须注明放大比例。

3.旋转视图:当零件的倾斜部分具有明显的回转轴线时,为了反映倾斜部位的实际尺寸,可假想将倾斜部分旋转到与某一投影面平行后再投影。

4.剖视图:顾名思义,剖视图的形成包括“剖”和“视”两个过程,即用一个剖切平面将零件的某个部位剖开,移开剖切平面和观察者之间的部分,将剩下的部分向投影面投影,并在剖切到的断面上画出剖面符号即45。

剖面线。

(1)全剖:用剖切平面将零件完全剖开后所得的视图。

(2)半剖:对于前后或左右对称的零件,可沿对称线只剖一半,一半表达外形,一半表达内形。

机械制图与识图基础知识培训

机械制图与识图基础知识培训
描深后,再进行一次检查,不仅可以发现描深时的笔误,而且还能发现描 深前的错误。
.
68
三视图绘制实例
例1:求作轴承座的三视图 ● 形体分析 — 分块(基本体)。
凸台 支撑板
为相交
圆筒
组合方式:底版、支撑板、肋板、为叠加,
支撑板、与圆筒为相切, 圆筒与肋板左、右侧面为相交,
.
底板
肋板
69
例1:求作轴承座的三视图.源自74练一练:画出上图
.
的三视图75
例1. 图中几何体的主视图是( D )
.
76
例2. 将图所示的一个直角三角形ABC(∠C=90°)绕斜边AB 旋转一周,所得到的几何体的主视图是下面四个图形中的 _____B________
.
77
例3. 下图是由一些相同的小正方体构成的几何体的三视图。 这些相同的小正方体的个数是( B )
三视图 主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则:
位置:主视图 左视图
俯视图 大小:长对正,高平齐,宽相等.
.
85
三、机械识图基础
• 机件的表达方法 • 组合体读图方法 • 常用零件图的表达 • 零件图的识图 • 装配图的识图
.
在满足需要的情况下,应尽量采用1:1的比例,以便使图样直 接反映机件的实际大小。对于大而简单的机件一般采用缩小比 例;对于小而复杂的机件一般采用放大比例。
但在标注尺寸时,一律标注机件的实际尺寸,并在标题栏的
“比例”一栏中填写所选用的比. 例值。
14
R20
比例为 1:1 R20
比例的使用
Ø20 50
主、俯视图长对正 主、左视图高平齐 俯、左视图宽相等

机械制图识图基本知识

机械制图识图基本知识

机械制图识图基本知识(总16页) -本页仅作为预览文档封面,使用时请删除本页-机械制图识图基本知识一.零件图的作用与内容1.零件图的作用 任何机械都是由许多零件组成的,制造机器就必须先制造零件。

零件图就是制造和检验零件的依据,它依据零件在机器中的位置和作用,对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。

2.零件图的内容一张完整的零件图应该包括以下内容,如图1所示图1 箱盖的零件图(1)标题栏 位于图中的右下角,标题栏一般填写零件名称、材料、数量、图样的比例,代号和图样的责任人签名和单位名称等。

标题栏的方向与看图的方向应一致。

标题栏技术要求(2)一组图形用以表达零件的结构形状,可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。

(3)必要的尺寸反映零件各部分结构的大小和相互位置关系,满足零件制造和检验的要求。

(4)技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。

二.零件图中的技术要求1.公差与配合公差反映的是零件的精度要求,配合反映的是零件之间相互结合的松紧关系。

(1)尺寸公差1)尺寸以特定单位表示线性尺寸值的数值如图2所示图2 尺寸公差概念2)基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。

3)实际尺寸通过测量获得的尺寸。

4)极限尺寸一个尺寸允许的两个极端,其中最大的一个称为最大极限尺寸;较小的一个称为最小极限尺寸。

5)尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差;最小极限尺寸减其基本尺寸所得代数差称为下偏差。

上下偏差统称为极限偏差,偏差可正可负。

6)尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差,它是允许尺寸的变动量。

尺寸公差永为正值例如:Φ20 ;其中Φ20为基本尺寸,为公差。

为上偏差,为下偏差。

和分别为最大最小极限尺寸。

7)零线在极限与配合图中,表示基本尺寸的一条直线,以其为基准确定偏差和公差。

8)标准公差极限与配合制中,所规定的任一公差。

机械图纸基础知识识图篇

机械图纸基础知识识图篇
在投影关系上,两都正好相反(中国采用第一角法)
第一角法表示法
第三角法表示法
二.视图讲解-(三视图)
1.基本视图——机件向基本投影面投影所得的视图。基本视 图有主视图、俯视图、左视图、右视图、仰视图和后视图六个。
2.视图的三等原则——长对正,高平齐,宽相等;左/右视图 反映物体高和宽,仰/俯视图反映物体长和宽,主/后视图反映物 体的长和高
形位公差符号所表示的含意
五.公差认识-(形位公差2)
1.常用形状公差带的定义及解释
1.直线度
2.平面度
五.公差认识-(形位公差3)
1.常用位置公差带的定义及解释-1
3.垂直度
4.平行度
五.公差认识-(形位公差4)
1.常用位置公差带的定义及解释-2
3.对称度
6.同轴度
五.公差认识-(形位公差5)
2.若是多线螺纹必需标线数/条数和导程。 导程= 螺距*条数。 3.螺纹等级,外螺纹用小写字母表示,内螺纹用大写字母标示,而且公 称直径表示的都是螺纹大径。 4.螺纹规和螺纹环规,只是控制了螺纹的中径和螺距,所以在现实中我 们在检测螺纹时,一般还得控制外螺纹的大径和内螺纹的小径。
五.公差配合认识-(尺寸公差1)
1. 所有零件表面看起来光滑,而实际轮廓是由许多微小高 低不平的谷峰组成,这种微小的高度程度和间距状况叫做表面 粗糙度,由字母Ra+数字组成(单位为: um)
三.常用表示法-(表面粗糙度2)
1. 图示举例:
四.常用螺纹知识-1
1. 认识螺纹基本参数
四.常用螺纹知识-2
1. 螺纹标示的含意:
1.若是普通粗牙螺纹,且为右旋,可以简化标注,如上图改为M6*1.0 的螺距,则可以直接标M6 。

(完整版)机械制图识图基本知识

(完整版)机械制图识图基本知识

02
制图基础知识
图纸幅面与格式
图纸幅面
根据国际标准ISO规定,机械制图图纸幅面有A0、A1、A2、A3、A4五种基本 幅面,其尺寸关系为前一号的图纸是后一号图纸面积的2倍。
图纸格式
图纸格式分为横式和立式两种,一般根据图样的总体尺寸和布局需要选择。在 图纸上,必须画出图框线,其格式分为留装订边和不留装订边两种。
要点二
便于加工和装配
标注的尺寸应便于加工和装配过程中的测量和调整。
装配尺寸标注原则及示例
• 简化标注:在满足设计要求和加工装配的前提下,尽量简化标注,避免重复和冗余。
装配尺寸标注原则及示例
配合尺寸
标注相互配合的孔和轴的直径及公差带代号 ,如“Φ50H7/f6”。
相对位置尺寸
标注部件间相对位置的尺寸,如平行度、垂 直度等。
(完整版)机械制图识图基本知 识

CONTENCT

• 机械制图概述 • 制图基础知识 • 视图表达方法 • 标准件与常用件表示法 • 零件图识读技巧 • 装配图识读技巧 • 总结与展望
01
机械制图概述
机械制图定义与作用
定义
机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原 理和技术要求的学科。图样由图形、符号、文字和数字等组成, 是表达设计意图和制造要求以及交流经验的技术文件,常被称为 工程界的语言。
图线画法
画图时应保持图线清晰、均匀,不得有重复线段和多余的线条。同时,应注意不 同种类图线的交接和连接方式。
尺寸标注方法
尺寸标注的组成
一个完整的尺寸标注包括尺寸界线、尺寸线、尺寸数字和箭 头四个部分。其中,尺寸界线表示尺寸的起始和终止位置; 尺寸线表示尺寸的大小和方向;尺寸数字表示尺寸的数值; 箭头表示尺寸的指向。

机械识图基本知识

机械识图基本知识

• 三,识读组合体三视图的方法

1.识读叠加型组合体 的三视图(a.对主视图,俯视图
和左视图作一大概的了解。b.从主视图着手。C.按投影规
律,找出投影。D.综合归纳
• 2.识读切割型组合体的三视图 • 3.识读综合型组合体的三视图 • a.看视图,抓特征,以主视图为主,联系俯,左视图,初
步了解在致形状。
剖视图
• 一,基本视图: • 1.六个基本视图的形成关系 • 2.基本视图的标注 • 二,斜视图和局部视图 • 1.斜视图的表达特点 当零件有些结构与基本投影面倾斜
时,在基本视图中就不能反映其真实形状.如果设置一个与 该零件倾斜部分平行的新投影面,这样,在新投影面上就能 得到该倾斜部分的真实投影.这种将零件向不平行于基本投 影面的平面投影所得到的视图,称为斜视图. • 2.局部视图的表达特点 只将零件中的某一部分向基本投 影面投影所得到的视图,称为局部视图. • 局部视图的断线用波浪线表示.而且要标示,如果中间没有
• 2.识读剖视图中的剖面符号 • 3.剖视图的标注 为了便于识读,剖视图一般都要进行标
注,标注的内容有:剖面位置符号线,字母,箭头
4.正投影視圖面 (1) 第三角法:是將投影面置于觀察者與機件之 間進行 投射(把投影面當作透明的)。
第三角法投影 視圖
第三角法各視圖之排列位置及 名稱
2)主視圖的方位,最能表達工件形狀尺寸的視 圖先為主視圖。
三視圖與物體方位的對應關系
如上圖所示﹐物體有上﹐下﹐左﹐右﹐前﹐后六個 方位﹐其中﹕
主視 圖 反映物體的上﹐下和左﹐右的相對位 置關系﹔
后 置關系俯﹔視上圖反映物體的前﹐后和左﹐右的相對位
左視圖反映物右體的前﹐后和上下的相對位置

机械识图基本知识

机械识图基本知识

机械识图基本知识一、机械图纸的概念〔1〕工程图纸:工程技术上依照投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图纸,简称图纸(也叫图样)。

◆工程图纸可分为:机械图纸、建筑图纸、水利工程图纸等。

〔2〕机械图纸:是生产中最差不多的技术文件;是设计、制造、检验、装配产品的依据;是进行科技交流的工程技术语言。

它的要紧内容为一组用正投影法绘制成的机件视图,还有加工制造所需的尺寸和技术要求。

二、投影〔1〕投影的差不多概念◆用灯光或日光照耀物体,在地面或墙面上就会产生影子,这种现象就叫投影。

◆正投影:当投射线互相平行,并与投影面垂直时,物体在投影面上所得的投影叫正投影。

〔2〕三面视图:指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。

三视图的投影规律: 物体有长、宽、高三个方向的尺寸,三个视图不是孤立的,而是彼此关联的。

主视图说明物体的高和长;俯视图反映物体的长和宽;左视图反映物体的高和宽。

其投影规律归纳为:主视图与俯视图长对正;主视图与左视图高平齐;俯视图与左视图宽相等,即〝长对正,高平齐,宽相等〞。

这是画图和看图的要紧依据。

◆主视图:表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。

◆俯视图:表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。

◆左视图:表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。

三、图纸视角〔1〕视角定义图纸的画法:两种形式:〝第一视角〞和〝第三视角〞◆ISO国际标准规定:在表达机件结构中,第一角和第三角投影法同等有效。

中国、英国、德国等侧重第一角画法,美国、日本及港资台资企业侧重第三角画法。

◆视角定义第一视角:是按人〔观看者〕--物〔机件〕--面〔投影面〕的相对位置,作正投影所得的图形的方法。

第三视角:是按人--面--物的相对位置关系,作正投影所得的图形的方法。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

多边形 柱体
多边柱状体的三视图都是由一个 多边形和两个矩形来表述。
类型 圆锥体
图例
说明
圆锥体的三视图有一个反映锥体底面 实形的投影和两个外轮廓为相同等腰 三角形的投影,三角形的顶点是一个 点(锥顶)的投影。 圆锥台是用一个平行于圆锥体底面的 平面去截锥体,去锥顶部分得到的形 体。 该形体的三视图是由一个两同心相似 的多样形(反映台体上下底面的实形) 和两个相同的等腰梯形。
立体图与三视图

优:富有立体感,直观形象 缺:度量性差,不利于生产加工 过程中的参照,绘制麻烦


优:可准确表达物体的形状大小, 度量性好,易于绘制 缺:直观性差,实物形状需结合 三个图纸进行想象
物体的六个投影面
保持人、投影面、物体三者的相互位置,得到多面正投影.
六个投影面形成基本视图: 主视图;俯视图;左视图;右视图;仰视图;后视图;
俯视图
图 视 后
左视 图
主视图
图 右视
仰视图
什么是正投影

由一点放射的投射线所产生的投影称为中 心投影,由相互平行的投射线所产生的投 影称为平行投影。平行投射线倾斜于投影 面的称为斜投影,平行投射线垂直于投影 面的称为正投影。
正投影的性质

全等性(真实性) 当空间直线或平面 平行于投影面时, 其投影反映直线的 实长或平面的实际 形状,这种投影性 质称为全等性。

需要有多个部件组成,在装配图中说明各 部件的位置、顺序、装配要求等,多用于 模具、机械设备。
复 习

看看别人的产品图,是否是以三视图的方 式来绘制,哪是主视图,哪是俯视图,哪 是侧视图,有没有剖面图、断面图?
能否看出图中哪些是定形尺寸,哪些是定 位尺寸,形位公差都有哪些要求,基准尺 寸是哪个?
正投影的性质

积聚性 当直线或平面垂 直于投影面时, 其投影积聚为一 点或一条直线, 这种投影性质称 为积聚性。
正投影的性质

类似性 当空间直线或平面 倾斜于投影面时, 其投影仍为直线或 与之类似的平面图 形,其投影的长度 变短或面积变小, 这种投影性质称为 类似性。
三面投影体系


设立三个互相垂直的投影平面,构成三面 投影体系。这三个平面将空间分为八个分 角,(GB4458.1–84)规定:采用第一角投 影法 有的国家采用第三角投影法
圆锥台
类型
棱锥体
图例
说明
棱锥体的三视图有一个反映锥体底面 的投影和两个外轮廓为三角形的投影, 三角形的顶点是一个点(锥顶)的投 影,三角形内是由锥体侧面投影得到 的类似形
棱锥台是用一个平行于棱锥体底面的 平面去截锥体,去锥顶部分得到的形 体。 该形体的三视图是由一个两同心相似 的多样形(反映台体上下底面的实形) 和两个外轮廓为梯形的投影,梯形内 是由锥台体侧面投影得到的类似形。
断面图
假想用剖切平面将机件在某处切断,只画出切断面形状的投影并画 上规定的剖面符号的图形,称为断面图,简称为断面。
断面图与剖视图的区别
1. 断面图仅画出机件断面的图形 2.剖视图则要画出剖切平面以后的所有部分的投影
尺寸的分类



(1)定形尺寸:确定各基本几何形状大小的尺寸 称定形尺寸,如图所示。图中标出的ф20、ф40、 42、16、20、90、56都是定形尺寸。 (2)定位尺寸:确定组合体中各基本几何体之间 相对位置的尺寸称为定位尺寸,包括三个方向的 尺寸,如图所示。图中标出的64是圆柱管的高度 定位尺寸,其长度、宽度的定位尺寸为0不标注。 (3)总体尺寸:确定组合体外形总长、总宽、总 高的三个尺寸称为总体尺寸,如图所示。总长是 90,总宽是56,总高是84。总体尺寸常常与定 形尺寸和定位尺寸合用,有时是通过计算确定。
解决办法?
采用剖视图
剖视图的概念
⒈ 剖视图的形成
假想用一剖切 面将机件剖开, 移去剖切面和观 察者之间的部分, 将其余部分向投 影面投射,并在 剖面区域内画上 剖面符号。
剖面符号
A-A
按国标规定应在机件被剖切处画上 表示材料类别的剖面符号 金属材料的剖面符号为一组间隔相 等、方向相同且平行的细实线(称为剖 面线) 通用剖面线应以适当角度的细实线 绘制,最好与主要轮廓线成45°角。
尺寸标注的形式

1.链式 尺寸依次分段注写,无统一基准。每段尺寸 的精度只由本段加工误差决定,不受相邻 段加工误差的影响。

2.坐标式 尺寸以一边端面为基准,分层注写。每段尺 寸的精度只由本段实际尺寸决定。相邻端 面之间的尺寸误差取决于与此两端面有关 的两个尺寸的误差。

3.综合式 尺寸采用链式和坐标式两种方法标注,综合 式标注尺寸是最常见的一种标注方法,能 灵活地适用零件各部分结构对尺寸精度的 不同要求。
局部剖视图
用剖切平面局部地剖开机件所得的剖视图 称为局部剖视图。 局部剖视图的适用情况: ⑴需要表达的内部结构范围较小 ⑵需要保留外形而不宜采用全剖视图 ⑶因机件对称位置有一轮廓线而不适合采用半剖视图。
肋板的标注
对于机件上的肋板、轮辐及薄壁等,若按纵向剖切则这些结 构都不画剖面符号,而用粗实线将其与相邻部分分开。 但当剖切平面横向切断这些结构时,仍应画出剖面符号。
尺寸基准的选择

尺寸基准一般选择零件上的一些面和线。 面基准常选择零件上较大的加工面、两零 件的结合面、零件的对称面、重要端面和 轴肩等。 1.设计基准 设计基准是根据零件的结构 和设计要求而选定的尺寸起始点。 2.工艺基准 工艺基准是根据零件在加 工、 测量、安装时的要求而选定的尺寸起始点。
尺寸基准的选择
用线面分析法读懂压块的三视图
分析步骤: 1.确定物体的原形 该立体为被切割的长方体,各切割部分 如图所示。 2.确定各切割面的位置和形状 3.综合想象其整体形状
联想一下右图物体形状
锻练你的立体空间联想能力
锻练你的立体空间联想能力
锻练你的立体空间联想能力
练习题

找出对应的三视图
剖视图
问题: 当物体的内部形状较复杂时,视图上将出现许多虚线,不便于看 图和标注尺寸。

棱锥台
类型
球形
图例
说明 球体的三视图是三个完全相同的 圆,但每个圆分别代表不同截面 内的轮廓。
旋转 体
旋转体的三视图由反映形体特征 的同心圆投影和两个完全相同的 表达该形体形状的投影。
组合体组合处的注意点
(1)两表面不平齐: 中间有线隔开
(2)两表面平齐: 中间无线条
(3)两表面相交: 在相交处有相交线的投影
三视图的标注符号

1.零件上的重要尺寸必须直接注出 2.避免出现封闭尺寸链 3.标注尺寸要便于加工与测量 (1)符合加工顺序的要求。 (2)符合加工方法的要求。 (3)考虑测量方便的要求。
尺寸标注常用的符号和缩写词
名称 直径 半径 球直径 球半径 厚度 符号或缩写 φ R 名称 符号或缩写 C
45°倒角
深度 沉孔或锪平 埋头孔 均布 表面粗糙度

SR t □
EQS
正方形
表面粗糙度符号
符号 意义及说明
基本符号,表示表面可用任何方法获得。当不加注粗糙 度参数值或说明时,仅适用简化代号标注 基本符号加一短划,表示表面是用去除材料方法获得, 例如车、钻、磨、剪切、抛光、腐蚀、电火花加工、气 割等 基本符号加一小圆圈,表示表面用不去除材料方法获得, 例如铸、锻、冲压变形、热轧、冷轧、粉末冶金等。或 者说是用于保持原供应状况的表面 在上述三个符号的长边上均可加一横线,用于标注有关 参数和说明 在上述三个符号上均可加一小圆,表示所有表面具有相 同的表面粗糙度要求
注意:


任何一个零件总有长、宽、高三个方向的尺寸。 因此,至少有三个基准,当零件结构复杂时,同 一方向上尺寸基准可能有几个,其中决定零件主 要尺寸的基准称为主要基准,为加工和测量方便 而附加的基准称为辅助基准。 以常见的轴承座为例:底面 为高度方向的主要基准,也 是设计基准,顶面为高度方 向的辅助基准,是工艺基准。 在辅助基准和主要基准之间 要有直接标注的联系尺寸。
机械识图基础知识
台州恒拓
目录



1. 2. 3. 4. 5. 6.
三视图 图样基本表示法 看懂三视图 尺寸的标注 形位公差的标注 练习
机械识图重要性



在机械工业企业中,产品生产前需要设计和 技术人员以图纸来说明尺寸等技术要求,生 产时操作员工需要参照图纸来进行加工、装 配,检验人员需要以图纸为标准来进行检测, 而客户、供应商及企业的技术交流沟通也是 主要以图纸为载体。 如果机械行业离开了图纸,就等于一个人离 开了语言的交流,工作起来将困难重重,必 然错漏百出。 识读机械图是现代工业的入门知识。
(4)两表面相切: 在相切处无线条
将几个视图联系起来看

一般情况下,一个视图不能完全确定物体的形状
将几个视图联系起来看

主视图一致,但从俯视图就能看出区别

虽然它们的主、俯视图都相同,但要从左视图判 别其形状
读组合体视图
一、形体分析法
形体分析法是读图的基 本方法,把视图中的封闭线 框对应起来,然后想像出各 自的形状和位置,综合起来 想出整体形状。
形位公差符号
形位公差标注规定
Φd1的圆柱度公差为0.008
Φd2轴线相对于 Φd1轴线的同轴度公 差为Φ0.05
Φd1圆柱右端面相对于其轴线的垂 直度公差为0.05
螺纹的三视图(机械牙)

外螺纹

内螺纹

不穿孔(沉孔)螺纹
装配图
三视图与物体方位的对应关系



主视图能反映物体的上下和左右方位 俯视图能反映物体的左右和前后方位 侧视图能反映物体的上下和Байду номын сангаас后方位
相关文档
最新文档
